Паяльный фен для ремонта паяльной станции или…

… самопальная паяльная станция 2 в 1, на основе фена и набора для сборки паяльной станции на T12

Для начала фен.

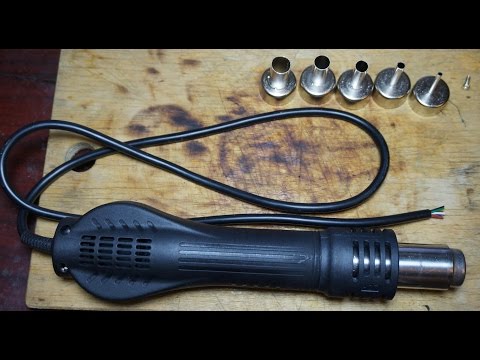

Прикуплен фен на просторах ebay в прошлом году, по самой низкой цене. За давностью времен, упаковка не сохранилась, но помню что это быт желтый, изнутри запупыреный конверт огромных размеров… Размером чуть больше пакета антистатика, в которую фен и был вложен, где-то 300х400 мм. Зачем фен в антистатик… чёт я завис…

Помню, приехал он довольно шустро и без повреждений.
ТТХ с сайта продавца:
1. Model: 858 858D 898D 852D
2. Color: Black
3. Dimensions: (8.66 x 2.36 x 1.18)” / (22 x 6 x 3)cm (L x W x H)
4. Weight: 7.90oz / 224g
5. Voltage: 220V
Package Includes:
1 x Hot Air Gun Handle
Реальные размеры как и вес вроде соответствуют. Только у меня вес без провода.

Длина провода в один метр для меня маловата, так что я его быстренько заменил на двухметровый.


И припаял восьмипиновый разъем GX16 прикупленный заранее на али.

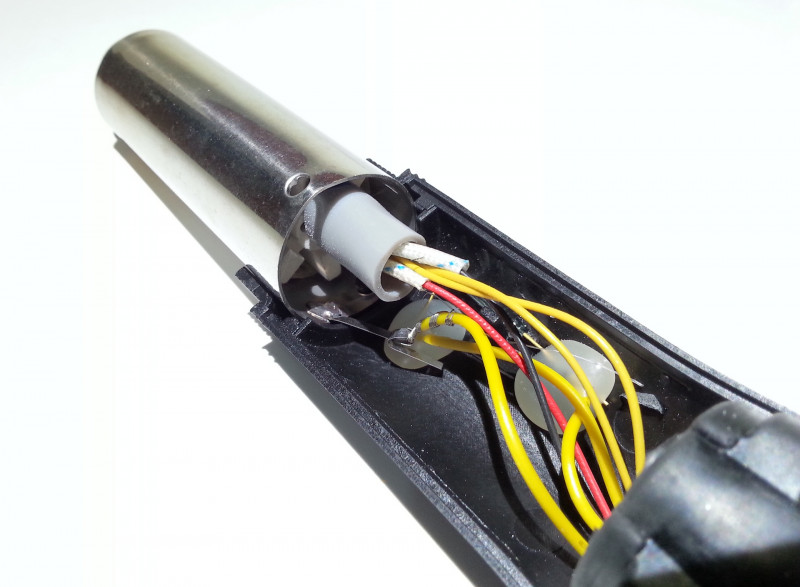

Внутри фена расположена типа турбинка, с моторчиком на 24V.

И нагреватель, сопротивлением в 69 Ом. Путем нехитрых манипуляций с цифрами получаем мощность фена в 700 ватт. Думаю для него это многовато, поэтому работать нагреватель в блоке управления будет через диод. Половина периода для него за глаза.

Да, кстати на заднем плане видно геркончик. Для включения отключения фена при установке в подставку, если оттуда никто не выковырял магнит.

Фен у меня будет использоваться без подставки. Поэтому геркон там так… на всякий.
Внутрь я прикрутил маленький микропереключатель, который будет в ручную имитировать работу геркона.

По своему слабоумию, я прикупил к фену самые дешевые насадки. Четыре штуки…
Но они оказались совсем не для него. Пришлось выходить из положения, срезав ножовкой по металлу хомут для крепления и выгнув бокорезами края насадки, чтобы получились этакие зацепы, которые входят в направляющие на корпусе нагревателя фена. При повороте насадки она жестко фиксируется на корпусе нагревателя.

О фене и его подготовке вроде все.
О паяльнике.
В нем тоже пришлось заменить провод на двухметровый.
По тому как провода получились длиннее и сопротивление их увеличилось, пришлось и тут помудрить. Заземление я ликвидировал как класс. По возможности провода запаралелил. Итого получилось по двойному проводу на плюс и минус/общий, и один на датчик вибрации.

И этого не хватило для того, чтобы паяльник развивал полную мощу.
Пришлось в «народном» блоке питания немного поковыряться, а именно его я использую для питания паяльника и вентилятора фена, и прикрутить подстроечник в цепь TL431. Что дало мне возможность регулировки выходного напряжения. Я поднял его до 26. 5 вольт, для компенсации падения напряжения на проводах.


С паяльником покончено… Кстати, едет ручка от BAKON 950D, как-то откручивания/закручивания гайки при замене жала мне не приглянулись. Попробую ручку без гайки, вдруг она лучше.
И плавно переходим к изготовлению паяльной станции 2 в 1.
О наборе на Т12 я писать не буду. Тут уже писано/переписано. С феном мы познакомились…
Переходим к блоку управления феном и коробочке которая все объединит.
Самому мудрить не хотелось. В поисках подходящей схемы контроллера фена, был опять же перерыт интернет. Где я набрел на блог, где автор кратенько рассказывает о простецком блоке управления с небольшим видео.
Меня все устроило. Была скачана схема и перерисована в DipTrace, там же разведена печатка. Затем сделана платка для блока управления.
Кстати, на фото уже вторая платка. Первая собиралась просто попробовать как работает. Все заработало. Сделал вторую платку, скомпоновал все по группам, но собрать до конца руки пока не дошли.

Под платку и блок питания, в местном радио магазине был приобретен корпус с «ушами», размером 185,7*95,5*53мм. С «ушами», по тому как паяльная станция будет размещена на стене.

В корпусе были просверлены отверстия для вытяжного вентилятора и вентиляции, для установки индикаторов и разъемов.
За давностью времени, процесс заснять не получится. Да тогда я и не думал, что буду писать какие-то обзоры на муське.
Затем в корпус смонтирован контроллер от конструктора паяльной станции Т12. Установлен блок питания паяльника на 24V. По совместительству он питает вентилятор фена. Установлен мисиписечный блочек на +5 вольт, для питания контроллера фена, выковырянный из RGB лампочки. Собран и установлен регулятор оборотов вентилятора на паре транзисторов и термисторе 10 кОм, скорость вентилятора регулируется в зависимости от температуры внутри корпуса. Термистор расположен на пути циркуляции воздуха, перед вентилятором. Нормально регулирует…
Внутри блока управления



Затем все закрываем и получаем комплект из трех составляющих, паяльника, фена и блока управления.

Цепляем паяльник с феном к блоку управления и получаем паяльную станцию 2 в 1.

Что же у нас получилось.
Паяльник на Т12, о нем уже много написано и фен.
ТТХ фена:
— питание нагревателя от сети 220 вольт, через диод
— стабилизация установленной температуры
— произвольная установка установка температуры + —
— после отключения, при включении фена устанавливается последняя выставленная температура
— три предустановленных температуры
— регулировка скорости потока горячего воздуха. Сколько кубов в час, без понятия.
— питание вентилятора 24 вольта, от блока питания паяльника
— отключение фена при установке в подставку, при наличии магнита, или ручное отключение микротумблерами
— после отключения вентилятор работает, пока температура не упадет до минимальной для фена, +50 по Цельсию.
— максимальная температура -480 градусов
— минимальная температура — 50 градусов
— звуковой сигнал при стабилизации температуры
Вроде все.
Теперь немножко видео работы станции.

Почему получилось так шумно, х/з. В реальности фен работает гораздо тише.

По традиции ссылка на скачивание архива, схема и печатка в DipTrace плюс прошивка из блога. За что автору большое спасибо.
Ссылка на архивчик с терморегулятором.
Дополнение:
При подсказке уважаемого GDN

была скачана с радокота и залита обновленная прошивка, так же заменен резистор R1 на 10 кОм.
В результате получено пять предустановок температуры, отключение фена при температуре не 50, а 40 градусов Цельсия. На вид циферки стали меньше прыгать и нервировать, температура на выходе стала более стабильной.
Ссылка на скачивание обновленной прошивки, дабы вы не рылись в дебрях форума на радиокоте.

Небольшое видео с новой прошивкой.

И вам, всем дочитавшим, большое спасибо и удачи.

Паяльный термофен в Севастополе: 549-товаров: бесплатная доставка, скидка-63% [перейти]

Партнерская программаПомощь

Севастополь

Каталог

Каталог Товаров

Одежда и обувь

Одежда и обувь

Стройматериалы

Стройматериалы

Здоровье и красота

Здоровье и красота

Текстиль и кожа

Текстиль и кожа

Детские товары

Детские товары

Продукты и напитки

Продукты и напитки

Электротехника

Электротехника

Дом и сад

Дом и сад

Промышленность

Промышленность

Сельское хозяйство

Сельское хозяйство

Вода, газ и тепло

Вода, газ и тепло

Все категории

ВходИзбранное

Паяльный термофен

824

2650

Мини паяльный фен для термоусадки свечей технический строительный электрический термопистолет термофен 300W

В МАГАЗИНЕще цены и похожие товары

8 166

12904

Многофункциональная цифровая паяльная станция с термофеном 600 Вт, 100-500 градусов Тип: Паяльная

В МАГАЗИНЕще цены и похожие товары

970

2499

Термофен горячего воздуха / пистолет термоусадка фен паяльный минифен термопистолет технический

В МАГАЗИНЕще цены и похожие товары

999

2120

Мини паяльный фен/портативная воздушная станция/фен технический/фен строительный электрический/термопистолет/термофен для термоусадки ESSAN 230V. 50-60Hz. 300W. Черный.

В МАГАЗИНЕще цены и похожие товары

1 100

2500

Мини паяльный фен/портативная воздушная станция/фен технический/фен строительный электрический/термопистолет/термофен для термоусадки 230V. 50-60Hz. 300W

В МАГАЗИНЕще цены и похожие товары

Паяльная станция термовоздушная Rexant R858D (термофен) с цифровым дисплеем 150-500°С {12-0714}

В МАГАЗИНЕще цены и похожие товары

Паяльная станция REXANT (термофен) термовоздушная, с цифровым дисплеем, 150-500 °С

В МАГАЗИНЕще цены и похожие товары

Паяльная станция REXANT, 2 в 1: паяльник+термофен, 150-480 °С

В МАГАЗИНЕще цены и похожие товары

Паяльная станция REXANT(термофен) термовоздушная, 150-500 °С

В МАГАЗИНЕще цены и похожие товары

22 199

Паяльная станция REXANT, 3 в 1: паяльник+термофен+источник питания, 100-480 °С

В МАГАЗИНЕще цены и похожие товары

Паяльная станция REXANT, 2 в 1: паяльник+термофен, с цифровым дисплеем, 100-480 °С

В МАГАЗИНЕще цены и похожие товары

Паяльная станция термовоздушная Rexant R858D (термофен) с цифровым дисплеем 150-500°С {12-0714}

В МАГАЗИНЕще цены и похожие товары

Паяльная станция термовоздушная Rexant R850A (термофен) 150-500°С {12-0716} Бренд: Rexant, Код

В МАГАЗИНЕще цены и похожие товары

Паяльная станция Rexant, 2 в 1: паяльник+термофен, 150-480 °С {12-0723} Бренд: Rexant, Код

В МАГАЗИНЕще цены и похожие товары

Паяльная станция Rexant, 2 в 1: паяльник+термофен, с цифровым дисплеем, 100-480 °С {12-0724} Бренд:

В МАГАЗИНЕще цены и похожие товары

Паяльная станция REXANT, 2 в 1: паяльник+термофен, 150-480 °С, цена за 1 шт Напряжение питания:

В МАГАЗИНЕще цены и похожие товары

21 780

Паяльная станция REXANT, 2 в 1: паяльник+термофен, с ЖК дисплеем, 100-480 °С

В МАГАЗИНЕще цены и похожие товары

Термофен для хобби W. E.P 8858-II Производитель: W.E.P

ПОДРОБНЕЕЕще цены и похожие товары

Мини паяльный фен/портативная воздушная станция/фен технический/фен строительный электрический/термопистолет/термофен для термоусадки ESSAN 230V. 50-60Hz. 300W. Черный.

ПОДРОБНЕЕЕще цены и похожие товары

15 450

Оригинальная паяльная станция QUICK 861DW с термофеном, 1000 Вт, 220 В/110 В, бессвинцовая паяльная станция с горячим воздухом, микрокомпьютером, для

ПОДРОБНЕЕЕще цены и похожие товары

Насадка для термофена (сопло 10 мм)

ПОДРОБНЕЕЕще цены и похожие товары

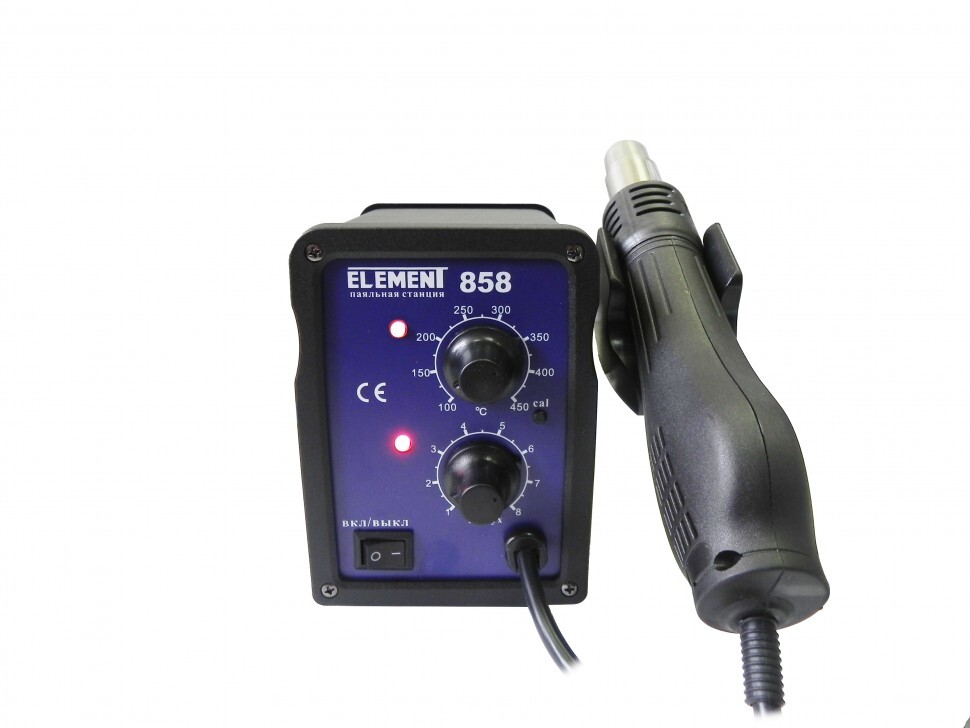

Паяльный фен (термофен, термовоздушный фен) ELEMENT 858, аналоговый регулятор Производитель:

ПОДРОБНЕЕЕще цены и похожие товары

Rexant / Паяльная станция 150х95х130 мм паяльник+термофен с цифровым дисплеем температурой 150-500 градусов, Rexant

ПОДРОБНЕЕЕще цены и похожие товары

Термофен портативный W. E.P 8858-II Производитель: W.E.P

ПОДРОБНЕЕЕще цены и похожие товары

25 945

37064

Паяльная станция 2 в 1 QUICK 712, паяльная станция с термофеном и цифровым дисплеем (861DW + 203H) для ремонта печатных плат

ПОДРОБНЕЕЕще цены и похожие товары

10 432

Паяльная станция REXANT, 2 в1: паяльник + термофен, с цифровым дисплеем, 150-500 °С 12-0721

ПОДРОБНЕЕЕще цены и похожие товары

Паяльная станция термовоздушная Rexant R858D (термофен) с цифровым дисплеем 150-500°С {12-0714}

В МАГАЗИНЕще цены и похожие товары

2 страница из 18

конструкция, особенности, как собрать самому

Долгое время любители радиоэлектроники были вынуждены пользоваться стандартным паяльником с медным жалом для пайки элементов. Но со временем размеры микросхем и их составляющих уменьшались и использование такого инструмента как паяльник стало затруднительно. На смену ему пришел паяльный фен, или как его еще называют, фен для пайки.

Паяльный фен

Этот инструмент стал незаменимым помощником в использовании в быту для различных работ. В магазинах представлен большой выбор паяльных фенов разных конфигураций. Стоимость некоторых из них очень высока, поэтому некоторые люди предпочитают собрать этот полезный инструмент самостоятельно. Сделать это не требует больших усилий и знаний.

Содержание

Принцип действия термофена

Паяльный фен во многом похож на строительный, но обладает меньшей мощностью, компактными размерами и насадками. Работает он следующим образом: после нажатия кнопки включения, начинает работать нагреватель и вентилятор. Вентилятор захватывает воздух и через небольшое отверстие нагретый воздух подается к месту, которое необходимо расплавить. Как только будет достигнута требуемая температура плавления припоя, можно присоединять или отсоединять элементы микросхем и прочее.

Особенности фенов для пайки

Фен для пайки применяется в работе с легкоплавкими сплавами и металлами. Кроме того, его часто применяют для удаления лакокрасочных покрытий с поверхности старых деталей и при их нагревании. Температура воздуха, выходящего из сопла фена достигает 800 °С. Регулируется она с помощью специального реле, но кроме этого, температура зависит от используемого напряжения, вентилятора и расстояния до нагреваемого предмета.

Работа паяльным феном

Насадка изготавливается из термостойких материалов и имеет определенную конструкцию, удобную для использования в одной руке, если это не стационарный паяльный фен.

Конструкция термофена

Основные части, из которых состоит фен для пайки, схожи с элементами других нагревательных приборов:

1. Рукоятка. Она делается из жаропрочных материалов из расчета, что выдержит высокую температуру. Например эбонит, керамика, фарфор. Кроме того, рукоятку можно обмотать жаропрочной тканью, что также снизит температуру поверхности.
2. Корпус. К нему предъявляются такие же требования как к рукоятке.
3. Насадки. Чаще всего это стальная трубка с небольшим диаметром отверстия. Использование других металлов не рекомендуется из-за меньшей долговечности или большей цены.
4. Нагревательный элемент. Используется нихромовая проволока небольшого радиуса, которая хорошо держит форму при нагреве.
5. Вентилятор. Устанавливается на обратной стороне паяльного фена и подает воздух к нагревательному элементу. Он обязан быть маленьким, для удобного использования инструмента.

Устройство паяльного фена

Насадки для термофена

Основные характеристики фена для пайки

Есть несколько параметров, на которые стоит обратить внимание, выбирая фен для пайки – это напряжение и мощность.

Для успешной пайки компьютерных микросхем и радиодеталей дома, мощность должна быть минимум 100 Ватт, но лучше больше.

Пусть полученная температура будет выше необходимой, ее можно отрегулировать с помощью реле, проволоки или расстояния до нагреваемой поверхности. В промышленных паяльных фенах мощность достигает 1,7 кВатт и больше.

Рекомендуемый диапазон напряжения 24-36 Вольт. Меньшие значения не позволят достигнуть требуемой мощности, а большие могут быть опасны. Кроме того, напряжение будет зависеть от сопротивления в проволоке нагревателя. Рекомендуется использовать нихромовую проволоку сопротивлением 6 Ом для напряжения 24 Вольта.

Собираем воздушный паяльник из обычного

Из простого паяльника легко собрать термофен своими руками. Возникает вопрос, а зачем мы модернизируем паяльник? Ответ прост: часто бывают ситуации, в которых нет возможности расплавить припой обычным жалом.

Конструкция такого прибора проста и собрать сможет каждый. Для изготовления потребуется обычный пальник с деревянной ручкой и стандартной мощностью 40 Ватт. Для подачи воздуха необходим источник сжатого воздуха, Для этого подойдет компрессор для аквариума.

Необходимо извлечь жало, а нагревательный элемент оставить без изменений. В стенке делаем отверстие и выводим через него провод питания. К заднему торцу паяльника приклеиваем втулку, в которой будет крепиться трубка, соединенная с источником сжатого воздуха. Герметизируем места, где проходят провода.

В металлической части прибора требуется фольгой закрыть отверстия, затем обмотать медной проволокой – это усилит теплоемкость. На смену жалу нужно установить стальную трубку такого же диаметра, чтобы она хорошо держалась и не выпала во время работы. Такой инструмент обычно позволяет нагревать поверхность до 300 °С.

Принцип работы паяльного фена, сделанного своими руками, следующий

Воздух попадает к нагревательному элементу, теплоемкость которого была увеличена с помощью обматывания трубки фольгой и медной проволокой. Далее нагретый воздух поступает в стальную трубку, установленную вместо жала, и через отверстие в ней направляется уже к нагреваемой поверхности.

К минусам такого прибора можно отнести то, что нет возможности регулировать температуру и она недостаточно высока для некоторых металлов. Увеличить ее можно за счет изменения обдува. Этот инструмент, собранный собственноручно, позволит работать с некоторыми радиосхемами, но не сможет заменить профессиональное оборудование, например паяльную станцию.

Мини паяльная станция с большими возможностями

Такую станцию можно сделать например из пластиковой банки из-под лекарств. Такое устройство очень компактное. Состоит из трубки с установленной внутри спиралью (найти такую можно в старых конденсаторах) и вентилятора.

Рукоятка для станции не требуется, а блок питания на контроллере позволяет регулировать температуру.

Такой инструмент, собранный самостоятельно сопоставим по качеству работы с оригинальным магазинным вариантом.

Как правильно собрать термофен своими руками

Прежде чем начать собирать самодельный паяльный фен, нужно сделать спираль нагревательного элемента. Используется проволока с сечением от 4 до 7 мм с натяжкой, на которую накручивают нихромовую спираль (иногда из фехраля). Требуемое сечение должно быть 0,5-0,6 мм. Спираль следует наматывать на трубчатое основание аккуратными одинаковыми витками. Важно проследить, чтобы витки не соприкасались. Сверху от нее накладывается слой асбеста или стекловолокна, который следует скрепить при помощи термоустойчивого клея. Торцы и места вывода спиралей стоит также покрыть слоем клея.

Схема сборки термофена

Затем, на слой клея устанавливается трубка для изоляции поступающего жара от спирали. Делается она из устойчивых к высоким температурам материалов, например керамики. Торцы и места вывода спиралей стоит также покрыть слоем термостойкого клея

Выходы спирали требуется вывести наружу и с помощью винтов на креплении соединить с приводом питания. Важно, чтобы он имел теплостойкую изоляцию. Провод необходимо провести через пусковой включатель и реостат. Это даст возможность регулировать напряжение.

На другой стороне паяльного фена устанавливается вентилятор или другой элемент подачи воздуха к нагревателю. Если нет возможности установить на корпусе фена, то можно с помощью втулки подвести трубку, по которой будет подаваться воздух. Провода от вентилятора также подводят к выключателю, чтобы была возможность контролировать поток воздуха.

Затем к корпусу крепится сопло. Рекомендуется предусмотреть конструкцию, позволяющую заменить сопло на другие разного диаметра.

Необходимый инструмент

Для того, чтобы сделать фен для пайки своими руками потребуются следующие инструменты:

• лобзик;
• пассатижи;
• ножовка;
• электродрель;
• линейка;
• штангенциркуль;
• кисть для клея;
• тиски;
• измерительные электроприборы;
• паяльник;
• отвертки.

С этим минимальным списком инструментов можно сделать простой паяльный фен самостоятельно.

Конструкция самодельного фена для пайки микросхем

Она состоит из тех же частей, что и указывалось выше. Отдельного внимания заслуживает корпус, поэтому ниже будет подробно изложено как сделать корпус фена для пайки.

Паяльный фен своими руками

При изготовлении применяются:

• Материалы с хорошими термоизоляционными свойствами.
• Хорошая изоляция мест нагрева.

В первом случае могут возникнуть трудности с их получением и изготовлением корпуса необходимых размеров. Кроме этого некоторые материалы стоят немалых денег.

Хорошо подойдет в роли корпуса ненужный фен. Место, к которому будет прилегать сопло, необходимо сделать из термостойких веществ, выдерживающих высокую температуру. Кроме того, необходимо сконструировать корпус таким образом, чтобы нагрев не передавался в другие места и держать ручку паяльного фена человеку было комфортно без использования перчаток и жаростойких рукавиц.

Сопло фена обязательно надо сделать металлическим, например стальным, т.к. оно возможно будет соприкасаться с нагреваемыми поверхностями.

Следует грамотно выбрать место для переключателей и регуляторов, для удобного применения их во время работы. Их можно использовать от старых бытовых приборов.

Сделанный своими руками термофен станет хорошим помощником в быту и облегчит выполнение многих задач и сэкономит деньги. Затраты на его сборку несоизмеримо меньше, чем покупка нового паяльного фена в магазине.

5 лучших ремонтных станций с горячим воздухом Обзоры и руководство по покупке

Те, кто время от времени ремонтирует электронные гаджеты, знают важность использования ремонтных станций с горячим воздухом. Они помогают безопасно припаивать и отпаивать детали за меньшее время и с высокой точностью. Кроме того, они идеально подходят для крепления и отсоединения компонентов SMD, таких как PLCC, BGA, IC и SOIC.

Эти инструменты могут широко использоваться для таких операций, как предварительный нагрев, удаление лака и термоусадка. Ремонтные станции с горячим воздухом — это устройства «все в одном», известные среди любителей сварки и профессиональных электриков. 9№ 0003

• Материал: Вам может понадобиться использовать термовоздушную ремонтную станцию ​​для различных целей как внутри, так и снаружи помещений. Поэтому качество сборки должно быть достаточно прочным, чтобы обеспечить долговечность и устойчивость. Важно проверить используемые материалы. Лучшим выбором являются ремонтные станции с горячим воздухом, изготовленные из металла, прочного пластика, стали или термостойких материалов.
• Дисплей: На его дисплее отображаются различные входные и выходные данные термовоздушной ремонтной станции. Если на дисплее отображаются неточные показания, вы не сможете эффективно использовать инструмент. Убедитесь, что на оборудованном дисплее четко отображаются показания. Обсуждаемые ниже ремонтные станции горячего воздуха оснащены светодиодным дисплеем, двойным цифровым светодиодным дисплеем, светодиодным цифровым дисплеем температуры или ЖК-дисплеем.
• Вес: Может возникнуть необходимость переносить вашу термовоздушную ремонтную станцию ​​в разные места в помещении или на улице. Поэтому рекомендуется покупать легкий и портативный инструмент. Станции ремонта горячим воздухом, о которых идет речь в настоящем обсуждении, обычно весят от 3 до 11 фунтов. Этот весовой диапазон приемлем с точки зрения портативности и простоты использования.

Помимо вышеперечисленных факторов, вы также должны учитывать контроль температуры, функции безопасности, время нагрева, воздушный поток, тип сопла и универсальность. Вы можете пройти через наши «Руководство по покупке» для подробного понимания этих факторов.

Просмотрите подробности о лучших станциях перевозки горячих воздуха:

Лучшие станции перевозки горячего воздуха

Станция перевозки горячего воздуха	Материалы	Дисплей	Вес	Купить сейчас	.
Термовоздушная паяльная станция Yihua	Пластик, сталь	3 светодиодные трубки	8,13 фунта	Проверить на Amazon
Термовоздушная паяльная станция Aoyue	Металл	Цифровой	11 фунтов	Проверить на Amazon
Станция быстрой переделки	Металл	ЖК-дисплей	10 фунтов	Проверить на Amazon
Термовоздушная паяльная станция Newacalox	ABS+металл	Цифровой светодиодный дисплей	3,97 фунта	Проверить на Amazon
Термовоздушная паяльная станция Noevsbig	ABS	Двойной цифровой светодиод	4,12 фунта	Проверить на Amazon

5 лучших термовоздушных ремонтных станций Обзоры

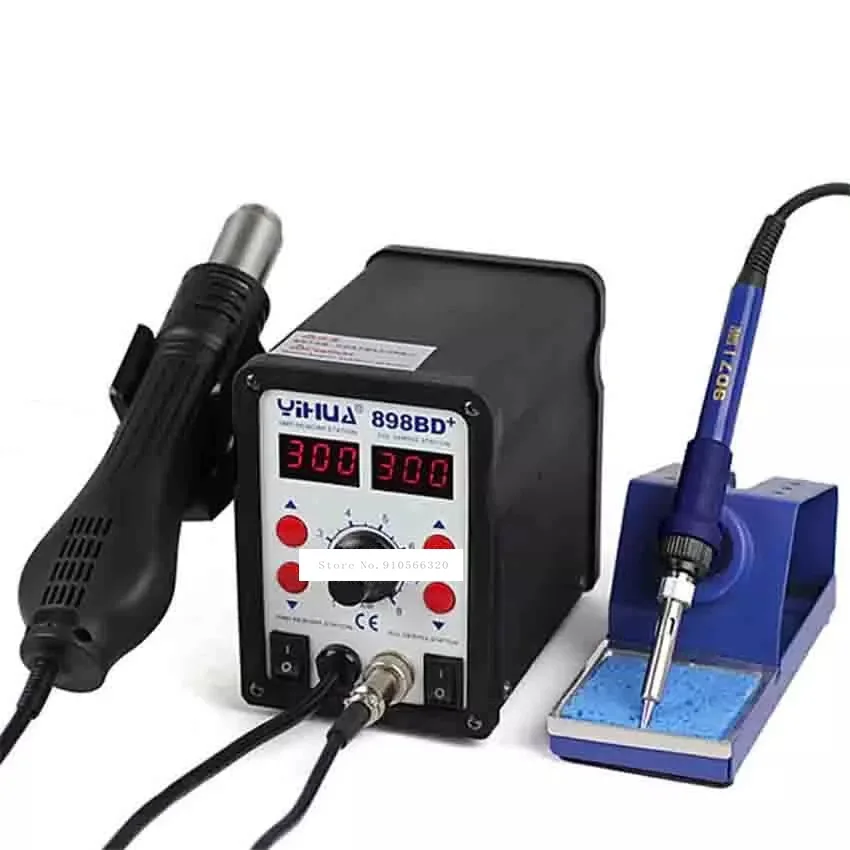

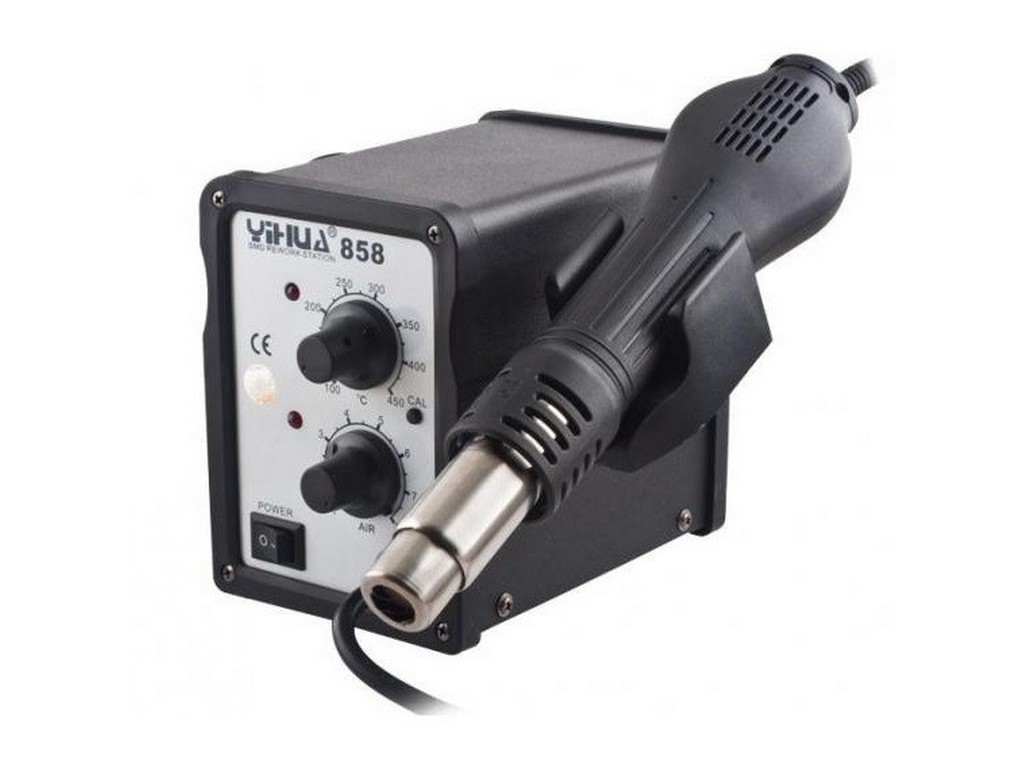

1. Термовоздушная ремонтная станция Yihua

Термовоздушная ремонтная станция 2-в-1 может контролировать температуру как в °F, так и в °C. Он поставляется с несколькими функциями, которые указывают на его универсальность. Этот инструмент YIHUA известен своей передовой технологией контроля температуры, функциями защиты, простотой программирования и ярким цифровым дисплеем.

Судя по основным характеристикам, он изготовлен из пластика и стали. Устройство весит 8,13 фунта, поэтому оно портативное. Есть дисплей с 3 светодиодными трубками. Точно показывает температуру. С помощью этого дисплея вы можете легко изменять цифровые показания на ЖК-дисплее. Двойной синий светодиодный цифровой дисплей показывает температуру термофена и паяльника. Есть синий цифровой дисплей, показывающий поток воздуха.

Легко переключать показания с градусов по Цельсию на градусы по Фаренгейту и наоборот. Вы можете изменить его функциональность нажатием кнопки.

Имеется реализация технологии ПИД-регулирования температуры. С помощью этой техники программа будет выполнять цикл каждые 20 миллисекунд. Таким образом, он точно определяет фактическую температуру нагревательного элемента в паяльнике. Более того, он быстро корректирует ее за счет быстрого возврата к соответствующей заданной температуре.

Одной из реализованных функций безопасности является эксклюзивная функция подачи воздуха в ручном или автоматическом режиме. Автоматическая функция пневматического пистолета обеспечивает автоматическое устранение тепла, когда воздушный пистолет помещается в держатель.

Что нам в нем понравилось:

• Регулируемый и читаемый светодиодный дисплей
• Конструкция паяльника с защитой от электростатических разрядов для защиты чувствительных компонентов
  Бесшумная работа
• Компактный дизайн
• Простая калибровка температуры и переход от °C к °F
• Стильный внешний вид
• Нет проблем с безопасностью

Что нам в нем не понравилось:

• Показания температуры могут быть неточными после чрезмерного нагрева утюга

Купить сейчас на Amazon. Каждый из них разработан с учетом точности и удобства использования. Эта ремонтная станция 4 в 1 славится поддержанием постоянной заданной температуры. Кроме того, он позволяет легко регулировать поток воздуха.

Цифровая ремонтная станция Aoyue с горячим воздухом изготовлена ​​из прочного металла. Он поставляется с цифровым дисплеем, который точно показывает входы и выходы. Он точно показывает температуру паяльника. Вы можете точно узнать фактическую и заданную температуру с помощью сенсорного управления. Кроме того, этот цифровой дисплей оснащен функцией автоматического перехода в спящий режим и средством цифровой калибровки. Вес этого инструмента Aoyue составляет 11 фунтов.

Встроенный расходомер воздуха и регулировочная ручка поддерживают поток воздуха. Встроенный микропроцессор точно контролирует температуру и поток воздуха. Визуальный воздушный поток оценивается микропроцессором. Он оснащен системой нагрева теплым воздухом с самотестированием. Эта система информирует пользователя о выходе из строя нагревательного элемента.

Эта цифровая ремонтная станция с горячим воздухом известна тем, что поддерживает постоянную заданную температуру при достижении заданного значения. Отмечается наличие черного защитного чехла на наконечнике. Перед включением устройства необходимо вынести эту крышку наружу. Входящий в комплект экстрактор дыма поглощает пары, образующиеся у источника при пайке.

Дополнительные функции включают автоматическое охлаждение и настраиваемый таймер сна. В комплект входит держатель для паяльника, 10 жал для паяльника, комплект вакуумного захвата и дополнительные нагревательные элементы.

Что понравилось:

• Цифровой дисплей с сенсорным управлением
• Поддерживает вытяжку дыма
• Ручка регулировки температуры позволяет увеличивать/уменьшать температуру на один градус
• Нет проблем с перегревом
• Поддерживает соответствующий поток воздуха

Что нам в нем не понравилось:

• Требуется время, чтобы привыкнуть к

Купить сейчас на Amazon

3. Ремонтная станция Quick

Ремонтная станция Quick 861DW — отличное дополнение к вашему рабочему столу. Это полезно для работы с SMD, а также может использоваться для сильноточных паяных разъемов. Простота использования, точность, легкость программирования и мощный воздушный поток — отличительные черты этой цифровой паяльной станции.

Если посмотреть на его основные характеристики, то его корпус сделан из металла, что обеспечивает высокую прочность. В комплект входит яркий ЖК-дисплей. Он демонстрирует три программируемых пользователем канала, что позволяет легко изменять настройки температуры и воздушного потока. При весе всего 10 фунтов этот инструмент удобно носить с собой в разные места.

Эта ремонтная станция работает при мощности 1000 Вт. Максимальный расход воздуха составляет 120 л/мин. Максимальная температура, с которой он может работать, составляет примерно 930 F. Имеется поддержка трех каналов, а также воздушный поток и программируемые настройки температуры. Встроенная ручка обеспечивает портативность.

Инструмент 861DW находится на подставке вместе с магнитным переключателем. Этот переключатель автоматически переводит станцию ​​в спящий режим, когда она не используется. Это устройство работает в спящем режиме, когда ручка находится на подставке. Автоматическая система охлаждения увеличивает срок службы инструмента, а также защищает рукоятку.

Его температурная точность превосходна для большинства паяльных работ. Как правило, эта цифровая паяльная станция безупречно и эффективно работает при пайке изделий с оловом, свинцом и висмутом. Дополнительными функциями являются функция автоматического охлаждения, функция автоматического перехода в спящий режим, функции блокировки клавиш и защита паролем.

Что понравилось:

• Отличная эффективность работает при мощности 1000Вт
• Огромный диапазон расхода воздуха, от очень низкого до очень высокого расхода
• Яркий ЖК-дисплей
• Легкий и портативный
• Прочная металлическая конструкция
• Тихая работа

Что нам в нем не понравилось:

• Сначала сложно пользоваться

Купить сейчас на Amazon

4.

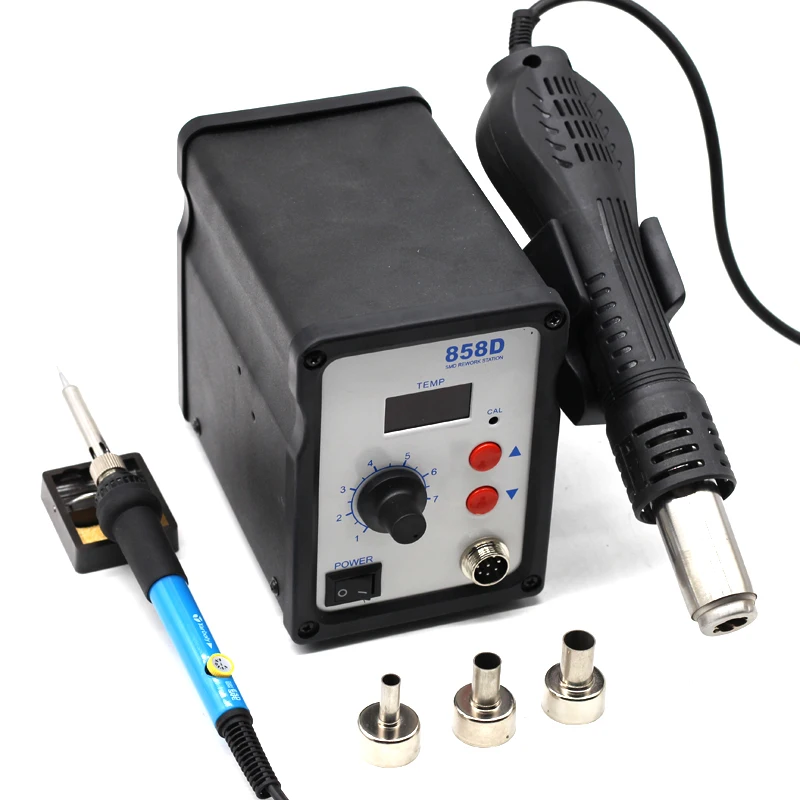

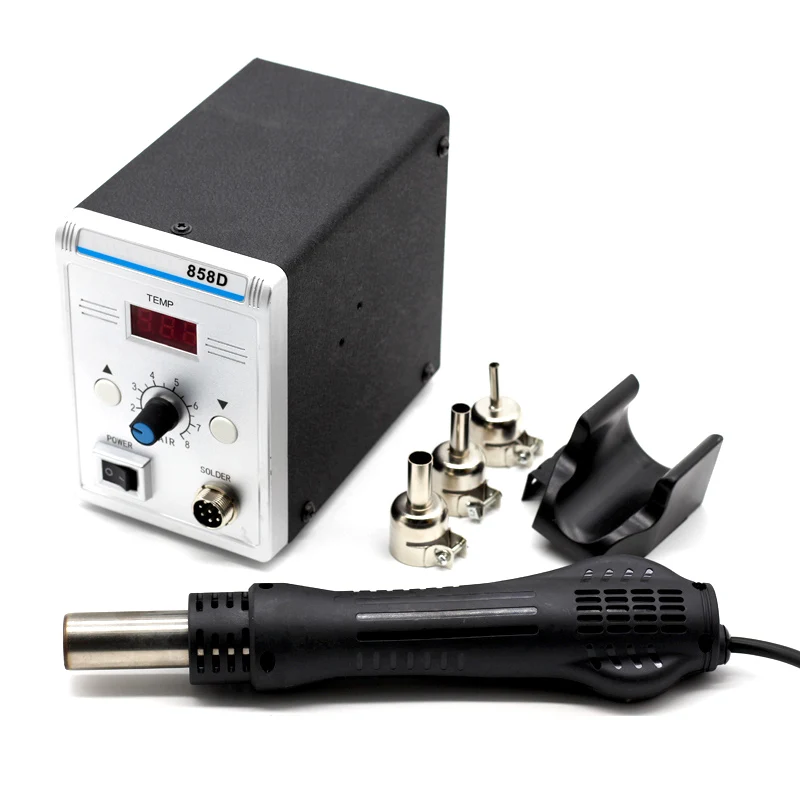

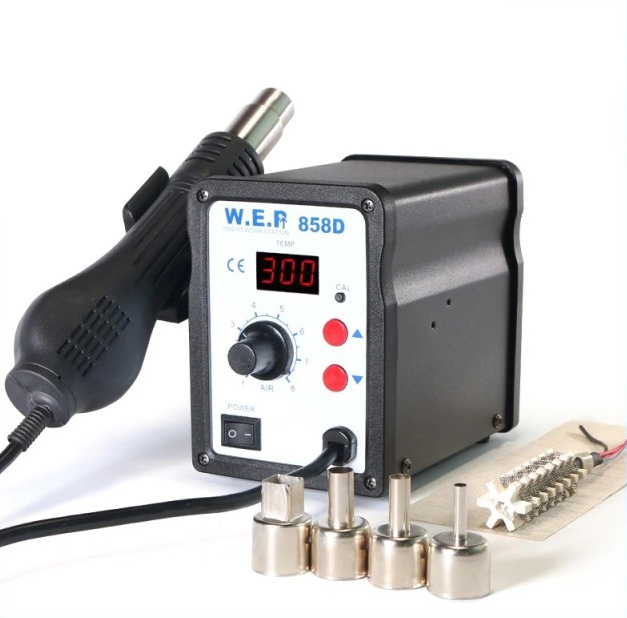

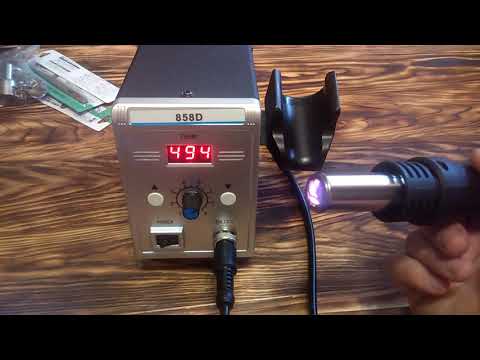

Термовоздушная ремонтная станция Newacalox

Следующей в нашем списке является ремонтная станция горячего воздуха Newacalox. Это очень надежная паяльная станция, которая нагревается за 3-5 секунд. Он имеет множество функций безопасности, которые делают его самой безопасной ремонтной станцией с горячим воздухом в нашем списке.

Ремонтная станция управляется микроконтроллером 858D. Он может достигать максимальной температуры 500 o C. Используя его, вы можете паять несколько компонентов, включая PLCC, BGA, CHIP, SOIC и QFP.

Одной из особенностей этой ремонтной станции является функция автоматического охлаждения. Эта функция продлевает срок службы нагревателя и защищает тепловую пушку. Кроме того, он имеет функцию точного контроля температуры. Вы можете оставить контакты нетронутыми и безопасно удалить микросхему BGA. Все эти особенности делают эту ремонтную станцию ​​одной из самых безопасных и надежных.

Модель 858D также имеет функцию памяти температуры для быстрого нагрева. Когда вы выключаете его при определенной температуре, он записывает температуру. Опять же, при включении быстро нагревается до той же температуры.

Он оснащен интуитивно понятным светодиодом, который отображает всю важную информацию. Когда температура становится меньше 100 0С, светодиод указывает на то, что он вот-вот перейдет в режим ожидания. Если она упадет ниже 70 0С, он перейдет в режим ожидания.

Кроме того, в фене используется эффективный бесщеточный вентилятор. Следовательно, он не издает шума. Это также предотвращает возврат горячего воздуха.

Что понравилось:

• Быстрый нагрев от 3 до 5 секунд
• Функция памяти температуры для быстрого нагрева
• Надежные функции безопасности
• Бесщеточный вентилятор, снижающий уровень шума
• Интуитивный светодиод, отображающий важную информацию.
• Автоматическая функция охлаждения для защиты термофена и продления срока службы.

Что нам в ней не понравилось:

• Низкая износостойкость

Купить на Amazon

5. Ремонтная станция горячего воздуха Noevsbig

Если вы ищете ремонтную станцию ​​с горячим воздухом, которая может быстро нагреваться, выберите этот инструмент от NOEVSBIG. Это энергосберегающая ремонтная станция с цифровым дисплеем и несколькими дополнительными функциями. Включение функции автоматического охлаждения делает его уникальным среди остальных моделей.

Конструкция корпуса изготовлена ​​из материала ABS. На поверхности есть двойной цифровой светодиодный дисплей. Он показывает температуру в реальном времени. При весе всего 4,12 фунта этот инструмент удобно носить с собой, куда бы вы ни отправились.

Благодаря долговечному керамическому нагревателю и микрокомпьютерному управлению этот инструмент может нагреваться быстро и точно. Он может нагреваться до заданной температуры в течение нескольких секунд. Максимальная достигнутая температура составляет 500°C.

Крышка рукоятки изготовлена ​​из негорючего материала. Кроме того, встроенная защита от перегрева автоматически отключает питание в случае перегрева. Питание также отключается, когда вентилятор перестает работать из-за повреждения. Бесшумный бесщеточный вентилятор эффективно рассеивает тепло. Функция автоматического охлаждения продлевает срок службы нагревателя и защищает фен.

Доступны три типа насадок: 8 мм, 5 мм и 3 мм. Силиконовый корпус высшего качества обеспечивает достаточный нагрев для обеспечения долговечности и экономии энергии. Имеется сенсорный переключатель. Если взяться за ручку, станция будет работать в рабочем режиме. Когда вы вернете кронштейн, он будет работать в режиме ожидания.

Что понравилось:

• Технология PID обеспечивает стабильную температуру
• Эффективный двигатель
• Эргономичный дизайн и отличная портативность
• Четкий двойной цифровой светодиодный дисплей
• Микрокомпьютерное управление обеспечивает быстрый нагрев
• Простая регулировка потока воздуха и температуры

Что нам в нем не понравилось:

• Низкая износостойкость

Купить сейчас на Amazon



На что следует обратить внимание перед покупкой лучшей ремонтной станции с горячим воздухом:

Независимо от того, являетесь ли вы новичком или профессионалом в ремонтных работах, для достижения наилучших результатов необходимо приобрести лучшие ремонтные станции с горячим воздухом. Обратите внимание на то, что следует учитывать при выборе этих инструментов:

1. Контроль температуры

Большинство имеющихся на рынке ремонтных станций с горячим воздухом оснащены контролем температуры. Эта функция позволяет удобно регулировать температуру в соответствии с потребностями. Очень важно искать инструмент для пайки, который оснащен регулировкой температуры.

Минимальная температура большинства ремонтных станций с горячим воздухом составляет 100ºC. Позволяет использовать паяльную станцию ​​с термоусадкой. Максимальная температура может достигать 450 ℃. Максимальная температура 350ºC считается удовлетворительной для большинства проектов.

Точность температуры прибл. желательна 10ºC. Это позволяет вам изменять температуру войлока, изменяя расстояние от пистолета до цели и изменяя поток воздуха. Помимо ограничения температуры, важно убедиться, что регулировка температуры безупречна. Некоторые ремонтные станции с горячим воздухом низкого качества могут вызывать трудности при регулировке температуры. Убедитесь, что выбранный вами инструмент позволяет удобно изменять температуру.

2. Время нагрева

Перед покупкой необходимо знать, сколько времени требуется для нагрева наконечника паяльной станции. Мудрой идеей будет поискать инструмент с наконечником, который быстро нагревается. Быстрое время нагрева гарантирует, что вы не тратите много времени на разогрев. Кроме того, рекомендуется искать ремонтную станцию ​​с горячим воздухом, которая обладает более быстрой рекуперацией тепла.

3. Сопло

Важно выбрать подходящий наконечник для работы. Чтобы использовать ремонтную станцию ​​с горячим воздухом, прикрепите насадки к палочке, а затем затяните с помощью отвертки, чтобы она надежно удерживалась на месте. Входящие в комплект насадки должны легко заменяться.

Крошечные сопла удобны для фокусировки воздуха над небольшим чипом. С другой стороны, большие насадки выгодны для замачивания больших площадей, таких как огромные теплоотводы. Возможность сменных насадок доступна на ремонтных станциях приличного качества с горячим воздухом.

4. Воздушный поток

Воздушный поток определяет, насколько эффективно насос или вентилятор направляет воздух вперед. Выбранная вами паяльная станция с горячим воздухом бесполезна, если она не может подать горячий воздух вперед над микросхемой или платой, которую вы хотите нагреть, и переместить ее на место. Имейте в виду, что большинство станций «все в одном», сочетающих горячий воздух и пайку в одном устройстве, имеют плохой поток воздуха. Даже компактные ремонтные станции имеют неэффективный поток воздуха.

Минимальный расход воздуха составляет не менее 20 литров в минуту. Помимо эффективности воздушного потока, важно проверить, регулируется ли скорость воздушного потока. Вам потребуется достаточный поток воздуха для работы над вашей целью, а также возможность изменять скорость потока. Регулировка воздушного потока гарантирует, что незакрепленные компоненты не будут унесены ветром.

Ремонтные станции дешевого качества не имеют возможности автоматической регулировки воздушного потока. С такими инструментами вам придется вручную угадывать более низкую температуру всякий раз, когда вы хотите отрегулировать воздушный поток. Следовательно, это приводит к ошибкам и снижению скорости. Преимуществом высококачественных ремонтных станций с горячим воздухом является точный поток воздуха и надежность.

5. Защита

Одним из наиболее важных аспектов, о которых следует помнить при работе с термовоздушной ремонтной станцией, является защита. Прежде чем приступить к покупке, важно проверить, безопасно ли использовать инструмент или нет. Защита от перегрева – лучшая функция, которую следует учитывать, когда речь идет о безопасности. Вы должны убедиться, что он имеет безопасную конструкцию для защиты от электростатических разрядов.

Некоторые ремонтные станции с горячим воздухом оснащены функциями безопасности, такими как защита от перезарядки, защита от перегрузки по току, защита от короткого замыкания и т. д.

Часто задаваемые вопросы

1. Для чего предназначены термовоздушные ремонтные станции?

Ремонтные станции с горячим воздухом оснащены соплом, которое нагревает воздух и затем нагнетает его на подходящую микросхему или кабель, которые необходимо доработать. Эти инструменты широко используются для ремонта любого кабеля от присоединения к другому. Также они используются для удаления клея и некоторых других частиц с их поверхности. С помощью этих инструментов вы можете получить лучшие отремонтированные схемы, готовые к использованию.

2. Как безопасно использовать термовоздушную ремонтную станцию?

Во-первых, вам нужно включить питание с помощью центральной кнопки включения и выключения. В тот момент, когда устройство достигает критической температуры, вы можете выбрать уровень потока воздуха, который вы хотите иметь в сопле. Теперь снимите насадку и поместите ее рядом с кабелем или чипом, который вы хотите очистить, удалить или отремонтировать. Кнопка регулятора может увеличить поток воздуха или дать указание повысить температуру для большей точности.

3. Почему паяльные станции с горячим воздухом считаются более полезными, чем другие паяльные инструменты?

Процесс, принятый на ремонтных станциях с горячим воздухом, не является точно хирургическим, поэтому он экономит много раз. При использовании некоторых других инструментов существующий припой и детали могут быть удалены вместе с печатной платой. Еще одним преимуществом использования термовоздушной паяльной станции является то, что ее можно использовать в качестве паяльной станции благодаря их многоцелевой функциональности.
Вы можете одновременно перепаивать много разных компонентов. Можно быстро снять неисправную электрическую часть с платы, а также перепаять конкретный участок за несколько минут. Более того, эти инструменты бесконтактны, поэтому они предотвращают повреждение других частей схемы.

4. Эффективны ли ремонтные станции горячим воздухом?

Из-за их повсеместного распространения несколько технических специалистов обучены точному использованию станций горячего воздуха. Следовательно, если вы добавляете к своему объекту или заменяете стареющий блок, то станция горячего воздуха займет меньше времени. Кроме того, расходы, связанные с на борту, низкие. Эти инструменты предлагают лучшую ценность, чем ИК-станции, и они славятся своей точностью.

5. Как правильно выбрать термовоздушную паяльную станцию?

Во-первых, покупатели должны учитывать мощность или мощность блока управления, который будет использоваться. После этого они должны искать многозадачный потенциал инструмента. Ремонтная станция предназначена для выполнения широкого круга операций, поэтому она должна безотказно работать при одновременном выполнении операций разными операторами.
Важно обратить внимание на другие характеристики, такие как точность и общее качество доработки. Покупатели также должны убедиться, что выбранная ремонтная станция гарантирует надлежащее подключение микроинструментов и включение различных наконечников.

Заключение

Термовоздушные ремонтные станции представляют собой удобные инструменты, которые облегчают ремонт или работу с электроникой. Если вы примете все меры предосторожности, то наверняка сможете завершить проект безопасно и с большой эффективностью. Кроме того, эти инструменты прочны, универсальны и удобны в использовании.

Судя по настоящему обсуждению, термовоздушная ремонтная станция YIHUA является хорошим выбором с точки зрения передовой технологии контроля температуры, функций безопасности, простоты программирования и яркого цифрового дисплея.

Лучшая электронная тепловая пушка — потрясающе горячая и сфокусированная мощность

Самая совершенная электронная тепловая пушка обеспечивает более точный контроль температуры, интенсивность воздушного потока и фокусировку тепла, чем стандартная самодельная машина. Они незаменимы при ремонте и сборке печатных плат, что делает их незаменимыми инструментами для распайки, удаления компонентов и усадки кабельной оболочки.

Самые популярные категории

Электронный фен

Тепловая пушка для электроники Руководство по покупке

Зачем вам нужна тепловая пушка для электроники

Электронная тепловая пушка против самодельной тепловой пушки

Как выбрать лучший тепловой пистолет для ремонта электроники Электронные тепловые пушки

Часто задаваемые вопросы об электронных тепловых пушках

Электронные тепловые пушки Top Electronics 2022

ИЗОБРАЖЕНИЕ	ПРОДУКТ	ДЕТАЛИ
Лучший пистолет для ремонта	Лучший пистолет для ремонта	ИИХУА 862BD	Мощность: 720 Вт Диапазон температур: от 212 до 896 градусов по Фаренгейту Тип: Ремонтная станция Воздушный поток: 120 литров в минуту Характеристики Полная годовая гарантия. Функция сна. Выбор Фаренгейта или Цельсия. Рейтинг продукта: 4.9/5	Проверить цену на Amazon YIHUA 862BD Обзор YIHUA 862BD Обзор
Лучший портативный компьютер	Лучший портативный компьютер	Максвелл iHGun-1	Мощность: 650 Вт Диапазон температур: от 212 до 896 градусов по Фаренгейту Тип: Термофен Воздушный поток: 120 литров в минуту Характеристики Высокая портативность. Весит всего 1,3 фунта. Простота использования. Рейтинг продукта: 4.7/5	Проверить цену на Amazon Максвелл iHGun-1 Обзор Максвелл iHGun-1 Обзор
Лучшая станция горячего воздуха	Лучшая станция горячего воздуха	Ньюакалокс 858D	Мощность: 700 Вт Диапазон температур: от 212 до 932 градусов по Фаренгейту Тип: Станция горячего воздуха Воздушный поток: 120 литров в минуту Характеристики Разогрев от 3 до 5 секунд. Вместительные элементы управления и большой дисплей. Включает запасной нагревательный змеевик. Рейтинг продукта: 4.8/5	Проверить цену на Amazon Обзор Newacalox 858D Обзор Newacalox 858D
Лучшая мини-ремонтная станция	Лучшая мини-ремонтная станция	ИИХУА 8786D	Мощность: 700 Вт Диапазон температур: от 212 до 896 градусов по Фаренгейту Тип: Мини ремонтная станция. Воздушный поток: 120 литров в минуту Характеристики Аварийный сигнал отключения вентилятора. Компактная станция. Четыре насадки для термофена. Рейтинг продукта: 4.5/5	Проверить цену на Amazon YIHUA 8786D Обзор YIHUA 8786D Обзор
Лучшее для точности	Лучшее для точности	X-TRONIC XTR-4040-XTS	Мощность: 500 Вт Диапазон температур: от 212 до 896 градусов по Фаренгейту Тип: Ремонтная станция. Воздушный поток: 120 литров в минуту Характеристики Идеально подходит для точной работы. Прочная конструкция. В комплекте с лампой с 5-кратным увеличением. Рейтинг продукта: 4.2/5	Проверить цену на Amazon Обзор X-TRONIC XTR-4040-XTS Обзор X-TRONIC XTR-4040-XTS

Термофен для электроники Руководство по покупке

Если вы собираете, модифицируете, ремонтируете или просто любите возиться с печатными платами, вам нужен термофен, специально разработанный для электроники.

Правда в том, что, к лучшему или к худшему, времена — и наша бытовая техника — изменились.

В прошлом самые компетентные мастера могли справиться с большинством проблем с электрическими приборами. Тостеры, лампы, чайники — все это было легко починить или даже построить, если бы у вас было желание.

Сегодня все несколько иначе.

Развитие технологий привело к тому, что многие ранее простые устройства теперь работают на печатной плате и микрочипе, а это означает, что замена или улучшение их компонентов является исключительной сферой деятельности специалиста по электронике.

Но нет больше!

Сегодня вы можете приобрести доступные электронные тепловые пушки, которые просты в эксплуатации, занимают мало места и дают вам возможность заниматься своими собственными проектами печатных плат, что приносит вам личное удовлетворение и экономит ваши деньги.

При выборе теплового пистолета для ремонта электроники учитывайте:

\

Диапазон температур.

\

Дополнительные аксессуары.

\

Тепловая пушка или ремонтная станция.

\

Средства безопасности.

\

Антистатическая способность.

Зачем нужна тепловая пушка для электроники

Преимущество электронных устройств в том, что, в отличие от механических устройств, они не изнашиваются.

По крайней мере, это теория.

Проблема в том, что такие проблемы, как короткое замыкание, неправильно подобранные или некачественные компоненты, небрежная сборка и даже физическое повреждение, могут привести к гибели вашей машины. Или, правильнее, положить его в кому.

Единственный способ разбудить прибор — снять и заменить неисправную деталь.

Тепловые пушки для электроники позволяют безопасно отсоединить проблемный компонент и любой сопутствующий припой — легко и чисто.

Почему термофен для печатных плат лучше, чем самодельный термофен

Честно говоря, если вы выполняете минимальную работу с электроникой, вам, вероятно, не понадобится специально созданный термофен для электроники.

Многие высокотехнологичные термофены для самостоятельной сборки предлагают подходящий диапазон температур и специальные насадки для демонтажа компонентов на печатных платах (печатных платах). У них есть то преимущество, что они могут решать и другие домашние задачи, такие как удаление клея, оклейка автомобилей и снятие краски.

Следовательно, если вы не занимаетесь электронными устройствами хотя бы раз в месяц — лично я бы порекомендовал вместо этого одну из лучших цифровых тепловых пушек.

Однако, если вы серьезно относитесь к гаджетам — вам нужен правильный инструмент.

Тепловые пушки для электроники имеют преимущества перед самодельными установками, в том числе:

Хотя они могут включать в себя значительную электростанцию, настоящие пушки меньше, чем самодельные тепловые пушки.

Благодаря этому ими легче манипулировать, что очень важно при выполнении точных работ. И, веся меньше, вы с меньшей вероятностью будете страдать от усталости рук.

Температура

Специальные тепловые пушки для электроники обеспечивают идеальные температуры для широкого спектра типов припоя и обычно обеспечивают меньшие приращения температуры, чем термофены общего назначения.

Концентрация и расход воздуха

Специально изготовленная электронная тепловая пушка подает тепло на меньшую площадь, чем самодельные модели, что позволяет отпаивать только нужный компонент, а не всю плату.

Кроме того, поток воздуха от электронной тепловой пушки достаточно мощный, чтобы доставить тепло к компоненту, но не настолько большой, чтобы разносить припой или отсоединенный компонент по комнате. Что представляет опасность с здоровенными орудиями стандартного размера.

Возможность пайки

Большинство тепловых пушек для электроники являются частью ремонтной станции. Эти очень полезные машины обеспечивают как функцию демонтажа припоя горячим воздухом, так и паяльную руку. Поэтому вам не нужен отдельный инструмент для крепления компонентов.

Как выбрать лучший термофен для ремонта электроники

Благодаря широкому диапазону технических возможностей различные тепловые пистолеты для электроники могут соответствовать или не соответствовать вашим конкретным требованиям.

Итак, я собрал воедино то, что считаю решающим фактором при выборе вашего идеального инструмента:

Температурный диапазон

Если вы имеете дело с большим количеством устройств, то припой, используемый при изготовлении SMD (поверхностного монтажа — когда компоненты размещаются на печатных платах), может различаться.

В зависимости от соотношения олово/свинец — эти припои имеют разную температуру плавления, поэтому для достижения соответствующей температуры требуется термофен. Например, для смеси 40-60 (олово-свинец) требуется температура 460 градусов по Фаренгейту, а для смеси 63-37 требуется всего 364 градуса по Фаренгейту.

Однако, если вы создаете свои собственные печатные платы и придерживаетесь одного типа припоя, более широкий температурный диапазон не будет столь необходим.

Форма тепловой пушки

Если у вас уже есть паяльник, полная ремонтная станция, включающая этот инструмент и тепловую пушку, может показаться излишним. Но если у вас нет средств для повторного присоединения компонентов или вам нужна простота всего одного станка, вам может подойти ремонтная станция.

Обычно для электроники существуют четыре вида тепловых пушек:

• Стандартная ремонтная станция: включает термофен и паяльник.
• Мини-ремонтная станция: такая же, как стандартная, но меньшего размера и с меньшим количеством функций.
• Термовоздушная станция: тепловая пушка с отдельной станцией управления — без возможности пайки.
• Термофен: все элементы управления и компоненты находятся в самом пистолете — опять же, без функции пайки.

Сменные насадки

Вообще говоря, чем больше насадок у вашей тепловой пушки, тем больше ее универсальность.

Они должны быть легко взаимозаменяемы — вы же не хотите часами возиться с отстраненностью и привязанностью. Кроме того, ищите те устройства, которые могут создавать как небольшие, так и широкие тепловые шлейфы.

Плотная концентрация мощности идеально подходит для фокусировки на отдельных компонентах, таких как резисторы и конденсаторы. Больший объем тепла необходим для покрытия более значительных площадей, таких как поглотители тепла.

Безопасность и защита

Вы имеете дело с очень горячим воздухом и электричеством — двумя факторами, которые могут легко привести к травме. На самом деле, единственный способ, которым это могло бы быть более опасным, — это если бы вы использовали тепловую пушку в своей ванне (не делайте этого).

Лично я в качестве меры предосторожности искал бы устройства с защитой от перезарядки, защитой от перегрева, защитой от перегрузки по току и защитой от короткого замыкания.

Кроме того, если вы имеете дело с микросхемами и чувствительными схемами, весьма желательны те, которые обладают антистатическими свойствами. ESD (электростатический разряд) сродни удару молнии в печатную плату — разрушение вашей драгоценной платы.

Лучший термофен для электроники — пятерка лучших

Хватит болтовни — давайте перейдем к самим продуктам.

После изучения мнений отраслевых экспертов, мнений энтузиастов электроники и учета моих собственных знаний и идей — вот мой выбор лучших тепловых пушек для электроники.

ИИХУА 862BD

Лучший пистолет для ремонтных работ

---

ПРОВЕРИТЬ ЦЕНУ НА AMAZON

Наш рейтинг: 4,9

Независимо от того, являетесь ли вы торговцем или серьезным поклонником бытовой электроники, я считаю, что это оптимальная тепловая пушка для электроники.

В качестве ремонтной станции это законченное устройство как для распайки, так и для пайки. Машина обеспечивает диапазон температур от 212 до 896 градусов по Фаренгейту на тепловой пушке и от 390 до 896 градусов по Фаренгейту на паяльнике.

Два больших ЖК-дисплея отображают соответствующие параметры нагрева для каждого агрегата, которые вы настраиваете с помощью кнопочного управления.

ПРОВЕРЬТЕ ЦЕНУ НА AMAZON

Кроме того, его практичность усиливается запатентованной технологией контроля температуры, которая проверяет уровень нагрева пистолета и утюга каждые 20 миллисекунд, чтобы убедиться, что они остаются на выбранном вами уровне. И вы можете переключаться между градусами Цельсия и Фаренгейта, в зависимости от ваших предпочтений.

В дополнение к полной ремонтной станции производитель также включил множество аксессуаров, что означает, что вы можете начать свои электронные проекты прямо из коробки. В комплект поставки этого устройства входят четыре насадки для термофена, антимагнитный пинцет, пять паяльных наконечников, проволока для припоя и насос для удаления припоя.

И у термофена, и у паяльника есть свои подставки — когда эти инструменты кладут на них, они переходят в спящий режим и остывают. Это предотвращает любые случайные ожоги и увеличивает их долговечность. И в качестве дополнительной меры безопасности — в случае сбоя подачи воздуха в тепловую пушку — она выключится. Это защищает нагревательный змеевик и сводит к минимуму риск возгорания.

• Дизайн
• Функциональность
• Цена

Н

Полная ремонтная станция.

N

Широкий выбор аксессуаров.

N

Двойной ЖК-дисплей.

N

Гарантия один год.

N

Функция сна.

N

Цельсий или Фаренгейт на выбор.

N

Нагревается медленнее, чем некоторые машины.

Максвелл iHGun-1

Лучший портативный

---

ПРОВЕРИТЬ ЦЕНУ НА AMAZON

Maxwell iHGun-1

Лучший портативный

---

Наша оценка: 4. 8

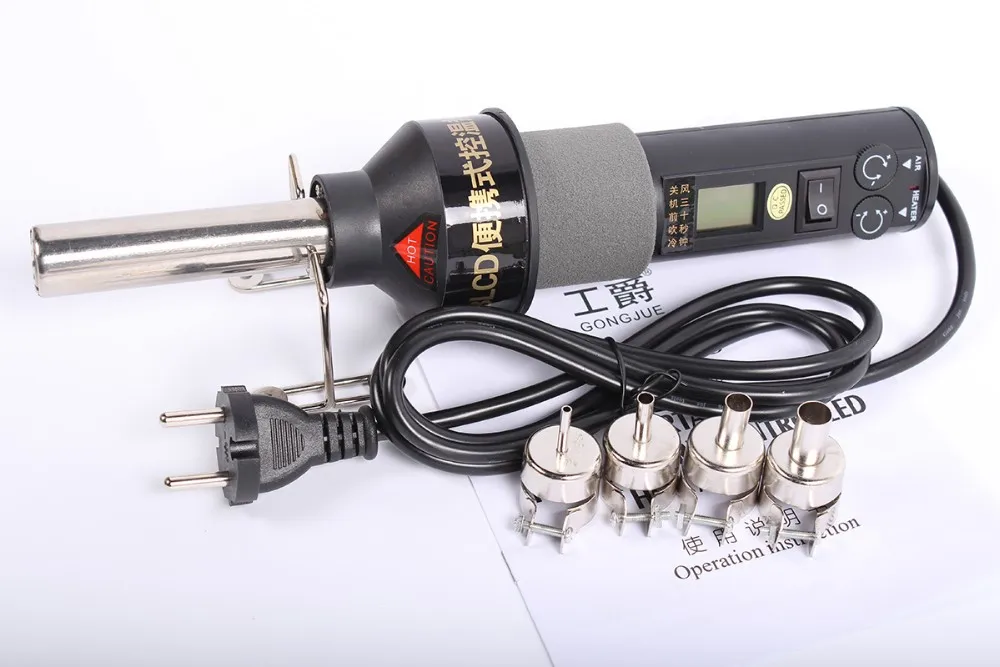

Если вам не нужна полноценная паяльная станция, и вы ищете что-то покомпактнее — для меня это лучший малогабаритный термофен для электроники.

В качестве обычного термофена — вам потребуется отдельный паяльник для присоединения любых компонентов обратно к печатной плате. Однако — хотя эта машина не будет паять — она по-прежнему многофункциональна.

Устройство оснащено легко читаемым ЖК-экраном в основном корпусе, на котором отображается текущий уровень температуры. Вы настраиваете этот параметр нагрева с помощью кнопок выбора вверх и вниз, что позволяет вам выбирать уровень мощности от 212 до 89.6 градусов по Фаренгейту. Или, если хотите, от 100 до 480 градусов Цельсия — эта машина может отображать и то, и другое.

Кроме того, вращение небольшого регулятора позволяет изменять текущую скорость вентилятора, что дает вам свободу выбора интенсивности подачи тепла. Для более нетерпеливых домашних мастеров этот пистолет имеет функцию быстрого розжига, которая достигает рабочей температуры примерно за 30 секунд.

Для подачи концентрированного потока на плату — этот термофен для ремонта электроники поставляется в комплекте с тремя дополнительными насадками. Они должны подходить для большинства применений SMD в домашних условиях.

Изолированный корпус гарантирует, что во время работы прибор не будет нагреваться в руке. Кроме того, защита от перегрева предотвращает нагревание нагревательного змеевика до температур, представляющих опасность для вас или для работы машины.

• Дизайн
• Функциональность
• Цена

N

Компактный размер — 12 дюймов.

N

Легкий вес 1,3 фунта.

N

Автоматическое охлаждение.

N

Прозрачный ЖК-экран.

N

Быстрый нагрев.

N

Маленький диск управления вентилятором немного неудобен.

N

Меньше сопел, чем много пистолетов.

N

Многочисленные элементы управления на ручке повышают риск случайного нажатия.

Ньюакалокс 858D

Лучшая станция горячего воздуха

---

ПРОВЕРИТЬ ЦЕНУ НА AMAZON

Наша оценка: 4.8

Если вам нужна мощность и управляемость ремонтного агрегата, но нет необходимости в возможности пайки, я считаю, что это может быть лучшая тепловая пушка для ремонта электроники.

В качестве станции горячего воздуха на самом пистолете нет кнопок или циферблатов, что предотвращает случайное нажатие кнопок. Кроме того, поскольку это уменьшает количество компонентов внутри рукоятки, это снижает вес, облегчая манипуляции и снижая вероятность усталости рук при длительном использовании

ПРОВЕРИТЬ ЦЕНУ НА AMAZON

Эта машина обеспечивает диапазон температур от 212 до 932 градусов по Фаренгейту, который регулируется с помощью двух впечатляюще больших кнопок. Кроме того, он имеет шестнадцать уровней скорости вращения вентилятора, которые выбираются с помощью солидного циферблата. Следовательно, если вам не хватает ловкости — или вам сложно работать в перчатках — вы можете оценить эти здоровенные элементы управления.

Впечатляющая функция быстрого нагрева означает, что этот пистолет достигает рабочей температуры всего за 3–5 секунд. И — если вы выключите устройство — когда вы решите включить его снова, машина запомнит вашу последнюю настройку температуры.

Этот термофен поставляется с тремя дополнительными насадками (8, 5 и 3,2 мм), демонтажным насосом и пинцетом. Однако есть одно конкретное включение, которое требует особого упоминания. В отличие от большинства машин, эта тепловая станция включает в себя сменный нагревательный змеевик — самую ответственную часть всего агрегата.

В целях безопасности эта машина оснащена защитой от перегрузки, изолированной ручкой и антистатической конструкцией.

• Дизайн
• Функциональность
• Цена

N

Мощный, но компактный.

N

Нагрев от трех до пяти секунд.

N

Большие органы управления и дисплей.

N

Многочисленные аксессуары.

N

Эргономичная ручка.

N

Температура указывается только в градусах Цельсия.

N

Корпус не заземлен.

ИИХУА 8786D

Лучшая мини-ремонтная станция

---

ПРОВЕРИТЬ ЦЕНУ AMAZON

YIHUA 8786D

Лучшая мини-ремонтная станция

---

Наш рейтинг: 4,5

Если ваши требования к тепловой пушке требуют ремонтной станции, но у вас нет места для полной установки — это может быть решением.

Размерами всего 5,83 дюйма на 3,90 дюйма на 5,28 дюйма — эта мини-машина обладает многими функциями своих более крупных собратьев — но ее удобнее разместить на столах или рабочих местах.

В основе этого термофена для электроники лежит безопасность. Его антистатическая конструкция предотвращает утечку или повреждение ценных компонентов. Кроме того, если вентилятор не работает, станция издает звуковой сигнал и немедленно отключает питание нагревательного змеевика.

Двойные ЖК-экраны отображают текущую температуру в диапазоне от 212 до 896 градусов по Фаренгейту для фена и от 392 до 896 градусов по Фаренгейту для паяльника. В качестве альтернативы — если Фаренгейты ничего для вас не значат — можно просто переключить устройство в режим Цельсия.

Кроме того, вы можете регулировать интенсивность нагрева и подачу с помощью нескольких скоростей вентилятора. Здоровенный циферблат, управляющий переменным резистором, позволяет точно регулировать поток воздуха.

Приятно видеть, что этот термофен для электроники также включает в себя все необходимое для работы с печатными платами — вам не нужно выходить в интернет и покупать дополнительные материалы и приспособления. Внутри коробки находятся четыре сопла горячего воздуха, десять наконечников для пайки, припой, демонтажный насос и Goot Wick (оплетка для демонтажа).

• Дизайн
• Функциональность
• Цена

N

Компактная ремонтная станция.

N

Аварийный сигнал отключения вентилятора.

N

Многочисленные аксессуары.

N

Антистатическая конструкция.

N

Гарантия один год.

N

Паяльник медленно нагревается.

N

Относительно шумная тепловая пушка.

X-TRONIC XTR-4040-XTS

Лучшее для точности

---

CHECK AMAZON PRICE

Наша оценка: 4.2

Если вы работаете с электронным оборудованием, которое содержит наименьшие печатные платы, например, в смартфонах или ключах, вам нужна максимальная точность. Если это похоже на вас, это может быть идеальным тепловым пистолетом для ваших электронных требований.

По общему признанию, первые впечатления таковы, что это стандартная, хотя и несколько индустриально выглядящая ремонтная станция. Он обеспечивает диапазон температур от 212 до 896 градусов по Фаренгейту на тепловой пушке и от 392 до 896 градусов по Фаренгейту на паяльнике. Кроме того, скорость вращения вентилятора термофена регулируется 16-уровневым поворотным переключателем.

Итак, ничего необычного.

CHECK AMAZON PRICE

Однако в дополнение к базовому блоку этот инструмент поставляется с многочисленными аксессуарами для точной работы с SMD. Возможно, наиболее ярким примером является увеличительная лампа на гусиной шее, которая не только увеличивает детали до пяти раз, но и обеспечивает критически важное освещение вашего проекта холодным светом.

Кроме того, он включает в себя четыре насадки для теплового пистолета, девять паяльных наконечников, выталкиватель IC (интегральная схема) для удаления хрупкой стружки и несколько очень точных антистатических точечных пинцетов.

Приятной особенностью этой ремонтной станции является функция самопроверки. Он постоянно проверяет наличие проблем, таких как проблемы с перегревом, короткие замыкания и перегрузки по току. Следовательно, не только ваша безопасность, но и увеличение срока службы этого довольно дорогого устройства.

Моя основная критика этой тепловой пушки для электроники связана с расположением панели управления, которое далеко не интуитивно понятно. Например, в то время как двойные ЖК-экраны температуры расположены вертикально, одна шкала нагрева находится внизу, а другая сбоку. Таким образом, если вы не знакомы с этим устройством, может возникнуть путаница при определении того, какой элемент управления регулирует тепловую пушку, а какой — паяльник.

• Дизайн
• Функциональность
• Цена

N

Идеально подходит для сложных работ.

N

Прочная конструкция.

N

Включает увеличительную лампу.

N

Многочисленные функции защиты.

N

Жестко для кошелька.

N

Запутанная планировка.

N

Ручка термофена лишена каких-либо эргономических особенностей.

Вывод

---

Самодельный термофен высокого класса с подходящей насадкой может справиться с нечастыми и базовыми работами с электрическими схемами.

Но если вы регулярно работаете с печатными платами или имеете дело со сложными проектами SMD, вам нужна специальная тепловая пушка для электроники.

Эти точные машины обеспечивают оптимальную температуру, фокус тепла и поток воздуха для работы с электрическими схемами. Таким образом, вы можете безопасно удалять и заменять компоненты без риска залива припоем и статического электричества, а также предотвращая повреждение печатной платы.

Выбирая идеальное оружие, обратите внимание на свои личные требования. Если вам нужна функция пайки в дополнение к горячему воздуху, подумайте о паяльной станции. Для тех пользователей, которым требуется чистое тепло, более подходящим может быть ручной компактный пистолет.

Итог.

Если вы хотите короткого замыкания, но не короткого замыкания, купите себе электронный фен.

ПРОВЕРИТЬ ЦЕНУ НА AMAZON

Часто задаваемые вопросы по электронному фену

В: Насколько сильно нагревается электронный фен?

Типичная температура для тепловой пушки для электроники составляет от 392 до 896 градусов по Фаренгейту.

В: Можно ли использовать самодельный фен для электроники?

Можно, но обязательно используйте насадку-концентратор и, в идеале, ЖК-экран, позволяющий выбрать точную температуру.

Тем не менее, тепловая пушка, специально созданная для работы с печатными платами, даст более точные результаты, чем обычная самодельная установка.

В: Что такое ремонтная станция?

Ремонтная станция обычно включает в себя термофен для демонтажа и паяльник для повторного присоединения компонентов.

В: Каково использование тепловой пушки для электроники?

Специализированные электронные тепловые пушки, в том числе входящие в состав ремонтной станции, идеально подходят для:

• Клеевой пайки.
• Сварка пластмасс.
• Термоусаживаемые кабельные оболочки.
• Демонтаж.
• Замена компонентов печатной платы.
• Утилизация электронных деталей.
• Ремонт смартфонов.
• Очистка печатной платы.

В: Опасны ли электронные тепловые пушки?

Поскольку эти машины излучают высокие температуры, с ними нужно обращаться бережно и осторожно. Всегда убедитесь, что вы выбираете тепловой пистолет для электроники, который включает в себя такие функции, как защита от перегрева и перегрузки.

В: В чем разница между электронными тепловыми фенами и цифровыми тепловыми фенами?

Электронный фен предназначен исключительно для работы с печатными платами. Цифровая тепловая пушка, хотя и содержит электронные компоненты, питающие ЖК-экран, представляет собой универсальную машину для самостоятельной сборки.

В: У тепловых пушек для электроники есть температура в градусах Цельсия или Фаренгейта?

Зависит от модели. Некоторые машины имеют показания температуры только в одном измерении, в то время как другие позволяют вам выбирать между градусами Цельсия или Фаренгейта.

Ремонтная станция для термофена — ремонтная станция для паяльника 2 в 1 от U.S. Solid

Описание продукта

Теперь вы можете получить интеграцию двух профессиональных инструментов , которые помогут вам расширить свои возможности и размер ваших проектов по цене одна станция. Эта ремонтная станция US SOLID имеет и станция горячего воздуха  и паяльная станция  к вашим услугам. Это значительно повысит гибкость и универсальность вашей работы.
Это устройство оснащено двумя светодиодными дисплеями с двухъядерным микрокомпьютерным процессором zilog. Он поддерживает независимое или одновременное использование функции горячего воздуха и функции пайки. Шнуры питания, внесенные в список UL, гарантируют безопасность использования этой машины. Он будет циклически повторяться каждые 20 миллисекунд, чтобы определить фактическую температуру нагревательного элемента паяльника, и температуру можно быстро вернуть для достижения точного контроля температуры.
Эта станция имеет фен   Функция автоматического подвешивания , перед запуском машины поместите фен на держатель и установите требуемую температуру. Когда фен вынут из держателя, фен нагреется вверх. Когда вы поместите ручку пневматического пистолета обратно в держатель, фен остынет до температуры ниже 212 °F и временно отключится, пока его снова не возьмут в руки.
Уникальная функция защиты от ветра  автоматически останавливает функцию нагрева рукоятки пневматического пистолета, когда вентилятор по какой-либо причине выходит из строя и приводит к остановке вентилятора. Функция установки сигнала подсказки сделает операцию более точной и удобной.
Паяльник 10-минутный автоматический сон   функция  может эффективно продлить срок службы паяльника и защитить вас, ваших детей и домашних животных от травм.
Независимо от того, являетесь ли вы новичком, профессионалом или фанатиком электроники, эта станция поможет вам легко выполнить свою работу.

Руководство по эксплуатации
Видеоинструкция

Номер модели	USS-SS00002
Размеры блока управления	Д150*Ш136*В200мм±5мм
Паяльная станция горячего воздуха
Воздушный поток Тип	Бесщеточный вентилятор с плавной подачей воздуха
Объем воздуха	≤120 л/мин
Диапазон температур	100℃〜480℃/212℉〜896℉
Дисплей	ЖК-дисплей
Паяльная станция
Диапазон температур	200℃〜480℃/392℉〜896℉
Дисплей	ЖК-дисплей
Сопротивление контакта наконечника с землей	<2 Ом
Упаковочный лист	Форсунки*4 Фитиль для припоя*2 Жала для паяльника*10 Пинцет*1 Припой*1 Эмалированный провод*1 Присоска для припоя*1

Прочие детали

Гарантия один год.
