Виды фрез по дереву для ручного фрезера

Общая информация

Фрезеровка это обработке заготовок при помощи фрез разных форм и назначений. Использование различных фрез позволяет производить такие операции как: формирование кромок, пазов и канавок, различной глубины и формы. Для каждой операции существуют свои виды фрез по дереву, позволяющие, выполнять работу максимально эффективно. Предлагаю рассмотреть их различия по размерам, форме, конструкции и типам лезвий, в нашей статье.

Разновидности диаметра хвостовика:

Разные фрезы, имеют разные диаметры хвостовика, которые измеряются в двух видах — дюйм или миллиметр. Что бы определится с диаметром хвостовика необходимо, узнать цанги имеющегося фрезера. Цанги- это втулки фрезера, в которых зажимается хвостовик, и они бываю 6, 8 и 12 мм, но если диаметр измеряется в дюймах то , как правило это четверть или половина дюйма.

Типы конструкции фрез:

1. Сборные. Такая фреза состоит из стальной болванки необходимой формы, с приваренной к ней режущей кромкой.

2. Со сменными режущими кромками. Такие фрезы обладают очень продолжительным сроком эксплуатации, ножи для них делают двусторонними, что позволяет перевернуть их когда они затупятся.

3. Монолитные. Режущие кромки, таких фрез, выточены прямо в основании, что исключает поломку ножа, но требует заточку. Такие фрезы максимально крепки, но после определённого количества заточек, её придется менять.

Сборные

Сменные режущие кромки

Монолитные

Виды пазовых фрез:

Данные фрезы предназначены для создания паза необходимой ширины и глубины в середине детали или от ее края и к центру.

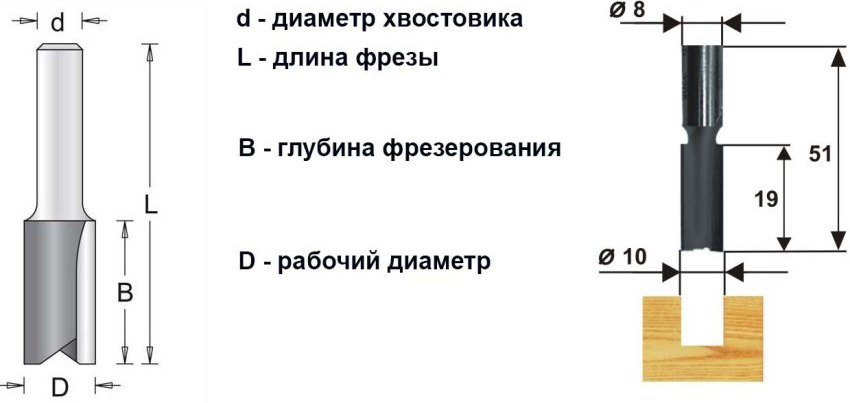

Пазовые прямые.
Фреза цилиндрической формы, после использования, которой в заготовке остается прямоугольный в сечении паз.

Пазовые галтельные.
Фреза с закругленной режущей головкой, формирующая паз, который напоминает букву «U» . От глубины реза зависит, будут ли стенки закругляются сразу же от поверхности заготовки или будут идут от нее под прямым углом.

Пазовые галтельные V образные
Фреза, дающая в разрезе «V»-образный паз. Если необходимо изготовить пазы с разными углами наклона стенок, то необходимо иметь соответствующий комплект инструментов.

Пазовые конструкционные (Т образные и ласточкин хвост)
Используется для создания паза, имеющий вид перевернутой буквы «Т».

Пазовые фасонные
Используются для получения фигурной резьбы и обработки кромок. Сделанный такой фрезой паз напоминает фигурные скобки. Возможно создание паза в центре заготовки или же снятие кромки с ее краев.

Прямые

Галтельные

Галтельные V-образные

Галтельные T-образные

Фасонные

Виды кромочных фрез:

Такие фрезы, зачастую, выпускаются с подшипником, что позволяет обрабатывать кромки и торцы заготовок по шаблону.

Кромочные прямые
Используются для получения плоскости торца заготовки, перпендикулярной верхней части обрабатываемой детали. Если на фрезе имеется подшипник, появляется возможность обработки кромки округлой формы.

Кромочные калевочные
Данный вид фрез используется для получения прямой, дугообразной или волнистой фигурной кромки заготовки. Используя разные части такой фрезы можно смягчить ребро заготовки, скруглить его, сделать кромку с фальцем и губкой или получить полустержневой выступ.

Кромочные фальцевые
Используются при работе с ровной или изогнутой заготовкой, может создавать пазы прямоугольной формы или четверть.

Кромочные конусные
У данного вида всё зависит от наклона кромки фрезы. Она позволяет подготовить заготовку перед соединением, получить декоративную фаску , а так же подходит для обработки деталей мебели, которые соединяют в изделия круглой , либо многоугольной формы.

Кромочные галтельные
Такие фрезы использую что бы получить паз округлой формы кромке прямой или фигурной заготовки. От пазовых галтельных фрез их отличает расположение лезвий и то, что в ряде случаев кромочные применять гораздо удобнее.

Кромочные фигурные
Фрезы данного вида ещё называют мультипрофильными так как для работы используется вся их поверхность сразу или в различных комбинациях, что позволяет получать кромку различной формы.

Кромочные полустержневые
С помощью такой фрезы, обрабатывается кромка заготовки с последующим получением полукруглого выступа. А также, благодаря этим фрезам, изготавливают шарнирные соединения, профили с фаской или кромкой сложной формы.

Прямые

Галтельные

Фальцевые

Полустержневые

Фигурные

Калевочные

Конусные

Виды комбинированных фрез:

Такие фрезы используются для объединения деревянных заготовок по кромке или торцевой части. Комбинированные фрезы за счёт объединения в себе возможностей пазовых и шиповых фрез, способны за один проход создавать оба этих элемента.

Комбинированные универсальные
Данная фреза позволяет получить подходящие друг другу плоскости с шипом и пазом, расположенные под углом друг к другу. Использование такой фрезы ощутимо уменьшает время обработки заготовки.

Пазо-шиповые
Эти вид состоит из двух отдельных фрез, которые имеют возможность одновременно создавать паз в одной заготовке и шип в другой. Эта фреза не нуждается в дополнительных промерах и подгонках, так как размеры режущих кромок рассчитаны производителем.

Для изготовления вагонки
Как и пазо-шиповые фрезы, используются для одновременного создания паза и шипа, но необходимы для изготовления соединений фигурной формы с большой площадью соприкосновения, что улучшает характеристики вагонки.

Комбинированные рамочные
Или как их ещё называют «наборные» фрезы, имеют способность подобно конструктору располагать на оси лезвия в нужном мастеру порядке.

Универсальные

Для вагонки

Пазо-шиповые

Рамочные

Виды фигирейных фрез:

Фрезы этого виды используют для декоративной обработки кромок деталей, использующихся для создания филенок. Наличие подшипника, позволяет работать как с прямоугольными, так и фигурными заготовками.

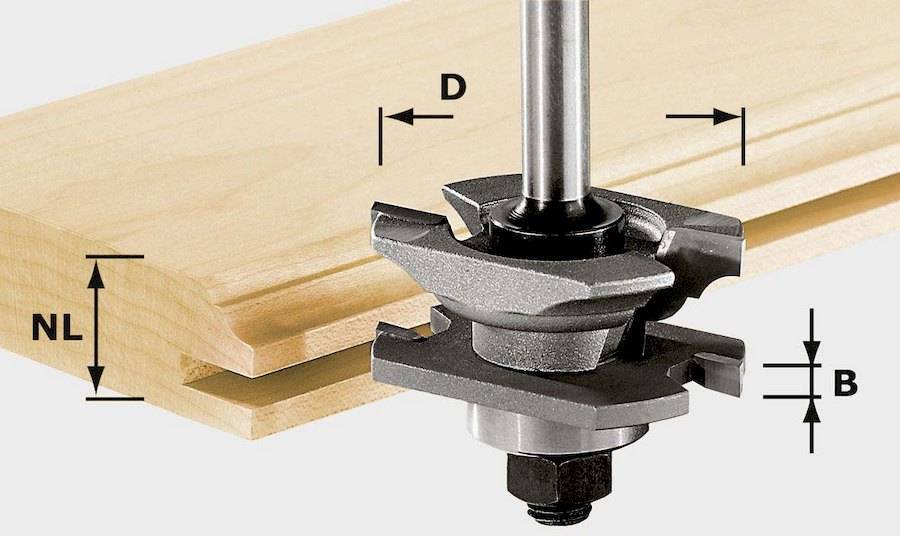

Фигирейные горизонтальные
Используются для частичной обработки филенки без шипа, для вставки филенки в раму потребуется дополнительная обработка кромки.

Фигирейные горизонтальные двухсторонние
Эти фрезы способны производить обработку детали за один проход фрезы, так как формируется одновременно фигурная часть филенки и шип для вырезанного в раме паза. Благодаря таким возможностям значительно упрощается процесс работы.

Фигирейные вертикальные
Фреза данного вида как правило используется для изготовления плинтусов различной формы, хотя обладает куда большим ассортиментом возможностей, зависящих от настроек и от положения фрезеровочной машины.

Горизонтальные

Двухсторонние

Вертикальные

Отзывы о нас на Флампе

Прямые пазовые фрезы

                                   Набор прямых пазовых фрез по дереву

Главной особенностью прямых пазовых фрез является наличие прямых ножей, а также количество зубьев, равное двум (хотя в некоторых случаях оно может меняться до 1 или 3, в зависимости от типа инструмента и производителя). Кроме того, попадаются модели укомплектованный врезным зубом, позволяющим работать с заготовкой сверху.

С помощью таких режущих инструментов можно выполнять большую часть разных работ, связанных с обработкой заготовок (порядка 80%). А именно — создание пазов, вести обработку кромки, проводить раскрой или сращивание, создавать уступы. Инструменты различаются по длине рабочей части и диаметром (хвостовики могут иметь 6, 8 и 12 мм).

Прямая пазовая фреза по дереву

Данный вариант фрезы предназначен для обработки разных деревянных заготовок. С ее помощью можно создавать пазы и другие виды отверстий (или проводить обработку кромок), не только массива — изделие легко работает даже с МДФ или фанерой, также допускается применение с таким материалом как пластик.

Этот вариант фрезы может применяться, как на специальных станках, так и с ручными фрезерами. И в любом случае обработка проходит быстро и четко.

Фреза пазовая, хвостовик 8 мм

Если требуется более универсальный инструмент, который можно использовать в разных рабочих случаях, то лучшим решением станет фреза, имеющая 8 миллиметровый хвостовик. Кроме того, данный вариант хорошо используется с разными моделями фрезеров — как маломощными «домашнего использования», так и профессиональными, предназначенными для решения серьезных заадач производства. Модели также отличаются разными техническими характеристиками, среди которых количество зубьев, диаметр и некоторые другие параметры. В нашем магазине представлены модели от разных производителей.

Пазовая фреза для фрезера

Ручные фрезеры привлекательны тем, что позволяют работать в разных направлениях и не имеют стандартных ограничений, присущих станкам. Однако их мощность чуть ниже. Тем не менее пазовые фрезы для ручного оборудования также пользуются заслуженной популярностью. В нашем магазине можно приобрести (или заказать) изделия, разработанные такими компаниями, как Энкор, Procut, WPW и CMT, Димар, Арден.

Купить пазовую фрезу

Обратившись в наш интернет-магазин «FREZA.RU», можно заказать пазовые фрезы от любого производителя. Мы предлагаем только самый качественный товар и обладаем рядом преимуществ:

• Обеспечиваем быструю обработку заказа и его доставку в любую точку РФ;
• Имеем два открытых магазина в Санкт-Петербурге и Москве;
• Опытные специалисты помогут подобрать оптимальные варианты фрез в зависимости от потребностей.

Просто позвоните, если остались вопросы или возникла необходимость заказать качественные фрезы.

Пазовые фрезы Энкор

Если понадобились фрезы, относящиеся к бюджетному сегменту, то лучшим вариантом станет фирма Энкор. Все изделия китайского производства, что делает их более дешевыми, но инструменты имеют достаточно высокое качество. В результате это один из лучших вариантов в тех случаях, когда необходимо приобрести недорогие модели для разовой работы. Также они хорошо подходят для тех, кто только изучает особенности работы фрезеровочных станков (новичков).

Пазовая фреза CMT

В случае, если требуется качественная и надежная фреза, способная выдержать продолжительную обработку твердых пород дерева, то лучшим выбором станет итальянский производитель СMT. Эти изделия предназначаются уже для профессионалов, изготовлены из материалов высокого качества и обладают справедливой ценой. Именно их чаще всего приобретают для больших мебельных производств.

Глава 05 Маршрутизация – Leitz GmbH – Каталоги в формате PDF | Техническая документация

Добавить в избранное

{{requestButtons}}

Выдержки из каталога

Leitz Lexicon Edition 7

размер A толщина реза (радиальная) глубина реза (осевой) размер длина подъема панели глубина подъема панели рабочая длина количество ножей противошумная (малошумная конструкция) LH = левостороннее вращение метрическая резьба минимальный объем заказа многоцелевая сталь, толщина покрытия ножа число оборотов в минуту (об/мин) конус Морзе метры в минуту метры в секунду ЧПУ = компьютеризированное числовое управление об/мин максимально допустимое об/мин положение ступицы толщина ступицы резка нулевой высоты длина размеры точечного отверстия глубина канавки диаметр диаметр режущей окружности нулевой диаметр наружный диаметр диаметр…

5.1 Калибровка и нарезание канавок 5.1.1 Хвостовики HW и поворотные лезвия HW 5. 1.2 Хвостовики HW со сплошной спиральной конструкцией 5.1.3 Хвостовики DP 5.1.4 Прорезные фрезы и фрезы 5.2 Соединение, нарезка фальца и снятие фаски 5.2.1 Соединение и инструменты для обработки фальца 5.2.2 Инструменты для снятия фаски 5.3 Фрезерование и чистовая обработка торцов 5.3.1 Строгальные фрезы 5.3.2 Фрезы для V-образных пазов и чистовые фрезы 5.4 Профилирование 5.4.1 Шиповые соединения 5.4.2 Инструменты для внутренних дверей 5.4.3 Инструменты для мебели и внутренней отделки 5.4 .4 Инструменты для многоцелевых профилей 5.4.5 Инструменты для специальных профилей 5.5 Портативные фрезеры 5.5.1 Инструменты для калибровки и…

Этап обработки/применение Материал заготовки [рекомендуемый режущий материал] Мягкая и твердая древесина [SP – только мягкая древесина, HS, HW, HW сплошная]. ДСП и волокнистые материалы (МДФ, ХДФ и т. д.), немелованные, с пластиковым покрытием, шпонированные и т. д. [HW, HW сплошной, DP]. Фанера [HW, HW сплошная, DP]. Дюромеры [HW, HW твердые, DP]. Пластомеры [HS, HW, HW твердые, DP]. Твердый поверхностный материал (Corian, Varicor и т.д.) [HW, HW solid, DP]. Декоративные ламинаты (HPL-компактный ламинат, Trespa и т. д.) [HW solid, DP]. Цветной металл (алюминий, медь и т. д.) [HS, HW, HW твердый, DP]. Стационарные фрезерные станки с/без ЧПУ. Фрезерование…

5.1 Калибровка и нарезание канавок leitz Размеры в таблице ниже относятся к следующим параметрам инструмента: Допуски хвостовика Рекомендуемые обороты и скорости подачи подробно описаны на диаграммах рядом с таблицами инструментов. Для калибровочных инструментов и инструментов для нарезания канавок рекомендуются следующие методы врезания: Врезание под наклоном Врезание по спирали Фрезы с главным образом отрицательным углом сдвига и твердосплавные фрезы с правым/левым и левым/правым врезанием, а также фрезы без врезанной кромки не подходят для осевого врезания. Осевое врезание

Позиционирование инструмента относительно заготовки Инструменты с большим отрицательным углом сдвига. Инструменты с большим положительным углом сдвига.

. Исходная точка Исходная точка: точка: Верх верхней части заготовки Заготовка Базовая точка Исходная точка: точка: Нижняя часть заготовки Нижняя часть заготовки или станка или стола станка Зажим заготовки На стационарных станках очень важен достаточный зажим заготовки. Недостаточный зажим может значительно снизить как качество резки, так и срок службы инструмента. Панели можно удерживать на месте с помощью вакуумного зажима, но иногда требуется дополнительный механический зажим. Маленький и и…

5.1 Калибровка и нарезание канавок 5.1.1 Хвостовики HW и HW Turnblade leitz Фрезы для нарезки канавок, прямые Применение: Фреза для нарезания канавок. Станок: Стационарные фрезерные станки с ЧПУ и без него, обрабатывающие центры, фрезерные станки со шпинделями для установки хвостовиков, переносные фрезерные станки. Материал заготовки: Древесина хвойных и лиственных пород, ДСП и волокнистые материалы (МДФ, ХДФ и др.), немелованные, с пластиковым покрытием, шпонированные и др., клееный брус (фанера, многослойная фанера и др.

), дюромеры, пластомеры, твердый поверхностный материал (кориан, Varicor и др.), декоративные ламинаты (HPL-компактный ламинат, Trespa…

5.1 Калибровка и нарезание канавок 5.1.1 Хвостовые фрезы HW и HW Turnblade leitz Фрезы для нарезки канавок, прямые Применение: Фреза для калибрования и нарезания канавок. Станок: Стационарные фрезерные станки с ЧПУ и без него, обрабатывающие центры, фрезерные станки со шпинделями для установки хвостовиков, переносные фрезерные станки. Материал заготовки: Древесина хвойных и лиственных пород, ДСП и волокнистые материалы (МДФ, ХДФ и др.), немелованные, с пластиковым покрытием, шпонированные и др., клееный брус (фанера, многослойная фанера и др.), дюромеры, пластомеры, твердый поверхностный материал (кориан, варикор и др.), декоративные ламинаты (HPL-компакт…

5.1 Калибровка и нарезание канавок 5.1.1 Хвостовики HW и HW Turnblade Фреза leitz для нарезки канавок, Z 2 Применение: Фреза для размерной обработки и нарезания канавок. Станок: Стационарные фрезерные станки с ЧПУ и без него, обрабатывающие центры, фрезерные станки со шпинделями для установки хвостовиков, переносные фрезерные станки. Материал заготовки: Древесина хвойных и лиственных пород, ДСП и волокнистые материалы (МДФ, ХДФ и др.), немелованные, ламинированные, шпонированные и др., клееный брус (фанера, многослойная фанера и др.). Техническая информация: Прямой срез, погружной наконечник из карбида вольфрама. Скорость подачи Vf в зависимости от глубины резания ap…

5.1 Калибровка и нарезание канавок 5.1.1 Хвостовые фрезы HW и HW Turnblade leitz Пазовые фрезы с углом сдвига Применение: Фреза для калибровки, нарезания канавок и вырезания отверстий. Станок: Стационарные фрезерные станки с ЧПУ и без него, обрабатывающие центры, фрезерные станки со шпинделями для установки хвостовиков. Материал заготовки: Древесина хвойных и лиственных пород, ДСП и волокнистые материалы (МДФ, ХДФ и др.), немелованные, ламинированные, шпонированные и др., клееный брус (фанера, многослойная фанера и др.). Техническая информация: Тип отделки Z 1+1 специально для обработки отверстий в мебели и дверях….

5.1 Калибровка и нарезание канавок 5. 1.1 Хвостовики HW и HW Turnblade leitz HW Скорость подачи vf в зависимости от глубины резания ap Черновая фреза с поворотным лезвием Применение: Фреза для размерной обработки и нарезания канавок до качества черновой обработки. Станок: Стационарные фрезерные станки с ЧПУ и без него, обрабатывающие центры, фрезерные станки со шпинделями для установки хвостовиков. Материал заготовки: Древесина хвойных и лиственных пород, ДСП и волокнистые материалы (МДФ, ХДФ и др.), немелованные, клееные пиломатериалы (фанера, многослойная фанера и др.). Техническая информация: Поворотные ножи из карбида вольфрама, расположенные неравномерно…

5.1 Калибровка и нарезание канавок 5.1.1 Хвостовики HW и HW Turnblade leitz Черновая фреза с поворотным лезвием – HeliCut 11 Применение: Фреза для размерной обработки и нарезания канавок до качества черновой/чистовой обработки. Резка шипов для каркасных конструкций. Станок: Стационарные фрезерные станки с ЧПУ и без, обрабатывающие центры, столярные станки, фрезерные станки со шпинделями для установки хвостовиков. Материал заготовки: хвойная и твердая древесина, клееный брус и клееная древесина. Техническая информация: Спиралевидное расположение кромок лопастей из карбида вольфрама (4 поворота). Поворотный нож из карбида вольфрама…

Все каталоги и технические брошюры Leitz GmbH

1. Ножи и запасные части

   56 страниц

2. Зажимные системы

   86 страниц

3. Сверление

   60 страниц

4. Ручная подача

   72 Страницы

5. Строгание и профилирование

   100 страниц

6. Обработка панелей

   86 страниц

7. Распиловка

   96 страниц

Сравнить

Удалить все

Сравнить до 10 продуктов

Фрезерные станки по дереву: Фрезерные станки и фрезы для плоских дюбелей

Компания Einhell предлагает широкий выбор фрезерных и фрезерных станков по дереву, от универсального фрезерного станка до плоскорезного станка, который подойдет для ваших проектов. Гибкий фрезерный станок идеально подходит для шаблона и фрезерования от руки, нарезания канавок и профилирования . Вы можете создавать чистые соединения, например, при изготовлении мебели своими руками, с помощью плоских дюбелей . В зависимости от работы и проектов по дереву, для которых нужны фрезеры, Einhell предлагает доступные и мощные устройства для домашней мастерской! Так чего же ты ждешь? Маленькие и удобные , фрезерные станки по дереву найдут место в каждой домашней мастерской и могут использоваться по-разному! Для амбициозных домашних мастеров фрезерные станки и фрезы для плоских дюбелей — это как раз то, что нужно для того, чтобы попробовать свои силы в обработке деревянных заготовок.

Различные фрезерные и фрезерные станки по дереву от Einhell

Фрезерные станки

Независимо от того, используете ли вы шаблон или работаете от руки, вырезаете буквы, длинные канавки или круги на деревянной заготовке  или для обработки кромок — с помощью фрезера вы сможете добиться хороших результатов в работе своими руками. Фрезы Einhell оснащены мощным двигателем  , который обеспечивает оптимальные результаты фрезерования как в мягкой, так и в твердой древесине. Вы можете комфортно работать с удобными устройствами, не в последнюю очередь из-за их небольшого веса. В зависимости от того, какой фрезой или фрезером вы пользуетесь в своем инструменте, вы можете выполнять как грубое, так и тонкое фрезерование . Чистая работа становится возможной благодаря всасывающему адаптеру , который совместим со всеми пылесосами Einhell для влажной и сухой уборки.

Нож для плоских дюбелей

Нравится делать мебель своими руками? Тогда вы поймете, насколько важно стабильное соединение между отдельными платами. Однако, если деревянные доски очень тонкие, вы часто не можете использовать обычные круглые дюбеля. И вот здесь в игру вступают плоские дюбели! Чтобы было легче вырезать тонкие пазы под плоские шканты в вашей деревянной заготовке, лучше всего использовать специальный плоская фреза для дюбелей , которую также часто называют канавочной фрезой . Фрезы для плоских дюбелей Einhell обеспечивают глубину фрезерования до 14 мм и, таким образом, позволяют использовать имеющиеся в продаже деревянные плоские дюбели различных размеров вплоть до типа 20.

На что обратить внимание при покупке фрезерного станка или фрезера по дереву

Будь то канавочная фреза для плоских дюбелей или гибкий фрезер – выбор подходящего инструмента не всегда является легкой задачей. Далее мы объясним, что предлагают вам наши маршрутизаторы и какие функции могут иметь решающее значение для вашего решения о покупке.

Регулятор мощности и скорости

Фрезерование мягкой древесины не представляет проблемы для большинства фрезерных станков по дереву. Чтобы резать твердую древесину , вам потребуется на больше мощности , поэтому обратите внимание на мощность вашего инструмента. Помимо выбора правильного фрезера, вы также должны иметь возможность регулировать скорость  для максимально чистой работы с материалом. Это единственный способ добиться чистых результатов с помощью вашего инструмента, независимо от того, работаете ли вы с обычным фрезерным станком по дереву или канавочной фрезой.

Регулировка высоты и глубины

Также хотите использовать шаблоны для фрезерования? Затем вы должны убедиться, что высота штриха максимально высока. Чем больше высота хода, тем больше возможная глубина фрезерования . Вы также должны иметь возможность легко и точно регулировать глубину фрезерования. Все наши фрезеры оснащены многоступенчатым револьверным упором, который можно использовать для определения глубины фрезерования. Регулируемая точная регулировка глубины  также обеспечивает максимальную точность.

Практичные аксессуары

Для идеальной работы по дереву вам нужны правильные аксессуары. С помощью зажимного рычага вы можете легко зафиксировать нужную фрезу в фрезере на определенной глубине. С помощью направляющего упора , который можно установить с обеих сторон, вы получите точные и точные результаты фрезерования.
