Печь из газового баллона длительного горения, на отработке: чертежи

Самодельная печь из подручных материалов, или «буржуйка», впервые появилась в Петрограде в 1918 году. Вследствие гуманитарной катастрофы, последовавшей за революцией 1917 года, в городе перестало работать центральное отопление. Во многих домах постройки 20 века камины и печи носили чисто эстетические и декоративные функции и отопить большие квартиры не могли.

Печь из газового баллонаПечь из газового баллона Печь из газового баллона

Положение усугублялось нехваткой дров. И тогда многочисленные кустарные мастерские развернули массовое производство компактных и экономичных быстро устанавливаемых железных печек на ножках, предназначенных для отопления одной комнаты, с трубой, выводимой в окно. По названию покупателей таких печек — представителей бывших богатых слоев общества — печки назвали «буржуйками». С тех суровых дней прошло столетие, но печки-буржуйки, существенно улучшив свою конструкцию, безопасность и экономичность, продолжают согревать небольшие помещения.

Такие печки доступны для изготовления в домашней мастерской, одним из лучших исходных материалов для них служит отработавший свое газовый баллон.

Содержание

Особенности и разновидности самодельных печек из газового баллона

Все твердотопливные печи из газового баллона имеют общие элементы конструкции:

  • Корпус, в котором прорезаны отверстия для дверки, поддувала и вытяжной трубы.
  • Поддувало.
  • Вытяжная труба, снабженная дроссельной заслонкой.
  • Решетку колосника, расположенную невысоко над днищем печки. На ней размещается топливо и происходит его сгорание.
  • Внутренние стенки, формирующие поток продуктов сгорания.
  • Ножки.
Конструкция буржуйкиКонструкция буржуйки

Конструкция буржуйки

Через дверку происходит загрузка топлива и удаление золы и шлаков из подколосникового пространства. Через поддувало в камеру сгорания поступает поток воздуха и осуществляется регулировка режима горения. Поддувало делают конструктивной частью дверки либо выполняют в виде отдельного отверстия с заслонкой.
В вытяжную трубу врезают заслонку дроссельного типа, также регулирующую режим горения.
Печи из газового баллона выполняют в вертикальном и горизонтальном вариантах. Горизонтальная печь проще в исполнении, но занимает много места. Вертикальную можно разместить в любом углу помещения, у нее существенно лучше тяга и эффективность сгорания топлива.

Вертикальная печь из газового баллонаВертикальная печь из газового баллона
Вертикальная печь из газового баллона
Горизонтальная печь из газового баллонаГоризонтальная печь из газового баллона
Горизонтальная печь из газового баллона

В печах на жидком топливе (их также называют масляными или капельными) вместо колосника закреплена горелка той или иной конструкции и смонтирован подводящий топливо трубопровод. Дверка намного меньше — она нужна не для загрузки топлива и выгребания золы и шлаков, а лишь регулировки потока воздуха, а также для монтажа и обслуживания горелки.

К базовой конфигурации печи из газового баллона домашний мастер может добавить различные усовершенствования: ограждение, предохраняющее от ожогов, конфорки для разогрева и приготовления пищи и напитков, вешалки для сушки одежды и обуви и т.п.

Как выбрать баллон

Баллон для бытового газа емкостью 5 литров слишком мал, для того чтобы обогреть помещение. Да и топливо в него поместится только в виде брикетов или щепок.
Баллон в 12 литров позволит развивать тепловую мощность до 3 КВТ. Такой печкой можно согреть небольшую сторожку или палатку.
Газовые баллоны в 27 литров дают до 7 квт, можно говорить об отоплении маленького садового домика, теплицы или гаража.

Варианты газовых баллоновВарианты газовых баллонов

Варианты газовых баллонов

И, наконец, король бытовых газовых баллонов- 50- литровый гигант. Это оптимальный вариант для создания своими руками буржуйки, годной для отопления дачного дома.
40-лтитровые промышленные газовые баллоны имеют слишком маленький диаметр и толстые стенки. Их лучше разрезать и укоротить. Толстые стенки будут дольше прогреваться и дольше держать тепло. Прослужит такая печка также существенно дольше.

Технология выполнения печи из газового обычного баллона

ВАЖНО! Перед началом работ с любым газовым баллоном необходимо полностью удалить из него остатки газа! Для этого баллон заполняют водой с моющим средством, призванным избавить будущую печь от запахов газа и меркаптановой отдушки.

Далее размечают отверстия для дверки, поддувала и вытяжной трубы и вырезают их болгаркой.
Можно приобрести готовую чугунную печную дверку в блоке с поддувалом. В этом случае к проему в газовом баллоне приваривается рамка их уголков, а к ней болтами крепится литая дверка. Если эстетика не так важна, то дверку делают из вырезанного куска баллона. При этом неминуемо останется более или менее широкая щель. В самом примитивном варианте колосники и выступы, формирующие поток продуктов сгорания, отсутствуют.

Топливо загружается на дно печки, после его полного выгорания зола удаляется совком. В таком варианте трудно реализовать режим продолжительного горения.
особенности выполнения буржуйки горизонтальной
Горизонтальная печь из газового баллона вполне подойдет для отопления гаража или теплицы.

В горизонтальной буржуйке остается мало места для размещения колосника и лотка для золы, поэтому иногда колосник вваривают в дно печки, а ящик для золы приваривают снизу. Дверцы буржуйки навешивают на покупных или самодельных петлях. Интересный вариант — петли — это три звена массивной приводной цепи от мощного двигателя или другого механизма, крайние звенья привариваются к стенка и к дверке соответственно.

Процесс сборки вертикальной печи

Вертикальная печь сложнее в изготовлении, но требует меньшей площади для своей установки и обладает лучшими пользовательскими качествами. Объем баллона используется более рационально. Принцип действия печи не меняется, но реализуется с большей эффективностью. В вертикальном варианте делают две дверцы — для загрузки топлива и для зольного лотка. Колосники из арматуры ввариваются между этими дверцами.

В принципе, всю верхнюю часть печи можно отвести для загрузки топлива, что обеспечит длительную работу на одной загрузке. Однако часто объем камеры сгорания уменьшают, чтобы разместить в верхней части дополнительные теплообменники. Один из интересных вариантов — вваренные в верхней части газового баллона сквозные металлические трубы, по которым вентилятором (обязательно термостойким) прогоняется воздух.

Процесс сборки вертикальной печи из баллонаПроцесс сборки вертикальной печи из баллона

Процесс сборки вертикальной печи из баллона

Такое устройство существенно повысит теплоотдачу и в несколько раз сократит время прогрева помещения. Если через проходные трубы наладить принудительную циркуляцию воды, то можно смонтировать систему водяного отопления.

Печь длительного горения бубафоня

Печь типа бубафоня, изготовленная из газового баллона, буржуйкой является только по внешнему виду.
Конструкция и принцип ее действия существенно отличаются от простой буржуйки.

Схема работы печи длительного горения бубафоняСхема работы печи длительного горения бубафоня

Схема работы печи длительного горения бубафоня

Печи этого типа выпускаются несколькими промышленными предприятиями, но стоят недешево. При наличии оборудованной домашней мастерской и базовых навыков сварочных и слесарных работ печь бубафоня из газового баллона вполне доступна для изготовления своими руками.

Особенности и принцип работы

В ней реализован принцип длительного горения, основанный на физико-химическом явлении пиролиза — тления топлива при недостатке кислорода и сгорании выделяемых при этом газов. Одной загрузки дров хватает на 4-8 часов горения.
Конструкция печки отличается тем, что труба подачи воздуха с заслонкой на конце расположена вертикально и выходит через верх печки с небольшим не герметизируемым зазором,

Труба имеет вертикальную подвижность. На ее нижнем конце закреплен массивный диск с направляющими для потока газов. Дымоход приварен в верхней части печки сбоку. Дрова загружаются в печь вертикально, диск прижимает их к колосникам. По мере сгорания нижних слоев топлива диск опускается, и подача воздуха для горения осуществляется к верхнему слою топлива, подвергаемого пиролизу.

Преимущества и недостатки

Преимущества печи верхнего горения бубафоня следующие:

  1. Высокая топливная эффективность. Тепло не улетает в трубу.
  2. Простота изготовления и эксплуатации.

Однако конструкции свойственны и недостатки:

  1. Невозможно пополнить запас топлива в печке до его полного сгорания.
  2. Невозможно прервать процесс горения.
  3. При снижении тяги песка дымит.
  4. Не пригодна для быстрого прогрева холодных помещений.
Необходимые материалы для изготовления печи бубафоняНеобходимые материалы для изготовления печи бубафоня

Необходимые материалы для изготовления печи бубафоня

Необходимые материалы — все тот же газовый баллон, арматура для колосников, патрубок 90 градусов, металлическая труба длиной метр-полтора и тяжелый диск, по диаметру чуть меньший внутреннего диаметра газового баллона.

Печь бубафоня из газового баллона, сделанная своими руками, подойдет для отопления теплицы или другого необитаемого помещения.

Особенности эксплуатации

При эксплуатации важно помнить следующее:
Дрова в слоях должны быть одной длины, загружать их следует аккуратно и ровно, не допуская перекосов

Схема печки длительного горения бубафоняСхема печки длительного горения бубафоня

Схема печки длительного горения бубафоня

Для первоначального прогрева и выхода на режим пиролиза печке требуется час или больше, при этом расходуется до одной пятой части топлива

Требуется также внимательно следить за положением заслонки, чтобы не допускать задымления помещения.

Печь на отработке

Печь на отработанном масле работает следующим образом: в топливный отсек заливается запас масла, его поджигают, а через воздушную заслонку подают больший или меньший поток воздуха, управляя, таким образом, мощностью печи. Продукты сгорания поднимаются по вертикальной перфорированной трубе и увлекают за собой пары испаряющегося масла.

Эта смесь дожигается по всей длине трубе и попадает в камеру дожига, разделенную на две части. В первой дожигаются масляные пары, во второй при недостатке кислорода азотные соединения расщепляются на кислород и азот. Получающийся кислород способствует дожиганию продуктов сгорания, обеспечивая постоянство температуры и энергетическую эффективность.

Пиролизная масляная печьПиролизная масляная печь

Пиролизная масляная печь

Пиролизная масляная печь, сделанная из газового баллона, обладает весьма высоким коэффициентом полезного действия — около 80%. Недостаток такого устройства пиролиза — вредные испарения и неприятный запах. Такая печка неприменима в жилых помещениях и в местах содержания животных.

Как сделать масляную печь из баллона

Печь на отработке из газового баллона делается в вертикальном исполнении. С баллона срезается верхняя часть, в которую вваривается камера дожига. В полу камеры устраивают закрывающееся заслонкой отверстие для долива масла.
Выходное отверстие для дымохода из отсека дожига следует располагать как можно дальше от ее перегородки, минимум в 20 см.

Печь на масле для теплицыПечь на масле для теплицы

Печь на масле для теплицы

Важно помнить, что масло в горячую пиролизную печь из газового баллона добавлять следует крайне осторожно, лучше подождать ее полного остывания. В более сложных конструкциях маслопроводную трубку выводят через верхнюю крышку, в такую печь масло можно добавлять, не прерывая горения
Сделать такую печку из баллона в 50 литров вполне доступно для мастера средней квалификации

Разновидности масляных печей

На отработанном масле отработке можно сделать уже рассмотренную пиролизную печь. Другая разновидность масляной печи из газового баллона — капельница или печь длительного горения.
На дне камеры сгорания располагается кирпич. Над ним находится подводящая масло (или солярку) трубка.

Вентилем с тарельчатым клапаном подачу масла регулируют так, чтобы капала примерно одна капля в минуту. Для запуска печи на кирпич наливают небольшую лужицу масла и поджигают, кирпич раскаляется, и следующие капли вспыхивают от соприкосновения с ним. Продукты сгорания поднимаются в верхнюю часть печки и нагревают ее.

Плюсы и минусы капельницы

Преимущества капельницы:

  1. Чрезвычайная простота конструкции, минимальное количество материалов.
  2. Экономичность.
  3. Недостатки.
  4. Непригодна для помещений с людьми и животными.
  5. Высокая пожароопасность.

Возможно, один из предложенных вариантов привлечет внимание домашнего мастера, и он попробует свои силы на поприще изготовления печки из газового баллона своими руками.

Печь «Бубафоня» из газового баллона


Предлагаю к рассмотрению такую интересную конструкцию печи, которая получила название «Бубафоня». Такую печь относят к печам длительного горения, причем топить ее можно практически чем угодно, начиная от обычных дров, заканчивая опилками, травой, корой и так далее. Особенность печи в том, что горение в ней происходит сверху вниз, а не наоборот, как в классических печах. Подача воздуха также осуществляется сверху, причем воздух, пока доходит до точки горения дров, разогревается.

Также конструкция интересна тем, что дрова сверху прижимаются пластиной с крыльчаткой. Благодаря пластине получается камера сгорания, пластина давит на дрова и камера сгорания уменьшается в зависимости от степени сгорания этих дров. А крыльчатка нужна для того, чтобы входящий воздух образовывал вихрь в точке горения. Конечно, конструкция довольно мудреная и полностью понять принцип работы такой печи тяжело, но, по мнению ее владельцев, она работает довольно интересно и эффективно. Рассмотрим, как сделать такую печь из газового баллона!

Материалы и инструменты, которые использовались автором:

Список материалов:
-два газовых баллона;
– входящая труба для подачи воздуха;
– исходящая дымовая труба;
– толстая листовая сталь.

Список инструментов:
– сварочный аппарат;
– болгарка;
– дрель с хорошими сверлами по металлу;
– рулетка;
– маркер;
– струбцины.

Процесс изготовления печи «Бубафоня»:

Шаг первый. Подготовка газового баллона
Работа с газовым баллоном подразумевает высокую опасность, если просто так начать резать баллон, он с высокой вероятностью взорвется. Есть масса способов, как очистить баллон. Самый просто способ – заполнить его под горлышко водой и приступать к резке прямо с водой. Но при этом нужно быть осторожным и стараться не мочить болгарку, так как можно заработать удар током.



Еще некоторые мастера тщательно моют баллон при помощи воды с моющими средствами. Воду нужно использовать горячую, чтобы горючие вещества испарились. Но такую процедуру нужно повторить несколько раз.

В любом случае сначала снимите кран и слейте с баллона содержимое. То, что вытечет, является горючим веществом, по свойствам газолин схож с бензином. Поэтому избегайте при этом открытого огня.

Шаг второй. Резка и сварка
Когда баллоны будут подготовлены к резке, вооружаемся болгаркой и приступаем к работе. У обоих баллонов отрезаем горловины. Один баллон будет основным, а от второго мы отрежем кусок, чтобы удлинить печь. Когда все будет готово, хорошо сварите все части между собой. В итоге полученная конструкция у автора имеет высоту около одного метра.




Шаг третий. Изготовление крышки
Для изготовления крышки нам понадобится верхняя часть одного из баллонов. Чтобы крышка хорошо фиксировалась на баллоне, нам во внутренней ее части нужно сделать выступ. Для этого отрезаем кусок от баллона, а затем полученный обод разрезаем и сужаем, чтобы он заходил внутрь баллона. Вот и все, теперь эту делать привариваем к внутренней части крышки. В итоге получаем отличную крышку, которая плотно и надежно устанавливается на печи.


Шаг четвертый. Монтируем дымовую трубу
В верхней части печи нужно проделать отверстие под дымовую трубу. Подобные отверстия автор проделывает при помощи дрели. Сверлим ряд отверстий, а потом выбиваем деталь молотком. Отверстие можно потом доработать при помощи напильника. Вот и все, осталось приварить дымовую трубу.

Автору понадобилось сварить колено, чтобы вывести дымовую трубу на улицу. Чтобы срезать трубы под правильным углом, рекомендуется сначала изготовить шаблоны из бумаги.




Шаг пятый. Изготовление воздухозаборной части
Воздухозаборник представляет собой кусок трубы с пластиной на конце, труба проходит через печь к топке. Выбираем нужную трубу и отрезаем кусок подходящей длины. Длина трубы должна быть чуть больше длины печи, чтобы она полностью не провалилась в печь, когда все топливо сгорит.



Далее изготавливаем разделительную пластину, она должна быть из толстой листовой стали, так как внутри печи будет высокая температура горения. Нам нужно вырезать круг такого диаметра, чтобы он входил в баллон с некоторым зазором. Величина этого зазора, к сожалению, неизвестна. Круг вырезаем путем сверления отверстий, тут хорошо бы иметь сверлильный станок.

В центре кругляка проделываем отверстие под входную трубу и привариваем его. Еще для равномерного распределения воздуха по камере сгорания на пластине установлена крыльчатка. Для ее изготовления можно использовать уголок или другой подобный материал.

Шаг шестой. Дорабатываем крышку печи
Печь почти готова, осталось проделать отверстие в крышке под заборную трубу. Зазор тут должен быть небольшим, но в то же время, труба должна легко проходить через крышку. Также нужно приварить две ручки из толстой проволоки к крышке.

Вот и все, после этого печь готова. Дрова загружаются сверху, поджигаются аналогично тоже сверху. Печь закрывается и начинается медленный и эффективный процесс сгорания топлива.

Конечно, в нижней части печи еще нужно сделать дверку, чтобы было удобнее поджигать печь, следить за процессом горения, а также выгребать золу. Но дверка должна быть герметичной, так как по задумке подача воздуха идет сверху.

На этом все, проект окончен, оставляйте ваши мнения по поводу такой конструкции, а также пишите отзывы, если у вас есть такая печь. Удачи и творческих вдохновений, если надумаете повторить. Не забывайте делиться своими самоделками с нами!


Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

чертежи и пошаговая инструкция с фото

В зимнее время часто используют печи-буржуйки. Есть несколько способов создания печи из газового баллона, при этом используются различные материалы и средства.

Горизонтальное устройство используют для приготовления еды и отопления небольших помещений. Вертикальную буржуйку устанавливают в гаражах, подсобных помещениях и небольших постройках.

Выбор баллона и материалов

Корпус для печи изготавливают из старого пустого газового баллона. Для эффектной работы и высокой теплоотдачи конструкции нужно определиться с размерами ёмкости. Маленькую комнатку можно обогреть, используя пятилитровый баллон. Небольшие печки с маленькой мощностью сооружают из ёмкости размерами от 12 до 30 литров.

Печь из газового баллона своими рукамиПечь из газового баллона — отличное решение для обогрева вашего гаража

У промышленной (объёмом 40 л) толстые стенки, а диаметр внутренней поверхности слишком маленький для закладки достаточного количества топлива. Оптимальный вариант — пропановая 50-литровая ёмкость высотой 85 см и диаметром 30 см.

Баллон перед работой тщательно подготавливают:

  • откручивают вентиль и оставляют ёмкость на сутки для выхода остатков газа;
  • затем переворачивают её и сливают конденсат в ненужную посудину;
  • баллон наполняют водой, держат её несколько часов;
  • выливают воду.
Печь из газового баллона своими рукамиБаллон для изготовления печи нужно тщательно очистить

Оставшийся пропан обязательно выводят из ёмкости, иначе при сварке баллон может взорваться. Дополнительно необходимо подготовить некоторые материалы и инструменты:

  • трубу для дымоотвода;
  • стальные листы толщиной не менее 3 мм;
  • арматурные пруты;
  • металлические уголки;
  • плоскогубцы, зубило и молоток;
  • аппарат для сварки;
  • шлифовальная машинка;
  • дрель со свёрлами.

Из стали делают дверцы для печи, арматура необходима для создания колосников. Если нет возможности сделать эти детали для печки из газового баллона своими руками, то можно купить готовые элементы в специализированных магазинах.

В этом видео подробнее о буржуйке из баллона:

Основные разновидности печи

Вертикальную печку изготавливают чаще, так как она занимает мало места и имеет аккуратный внешний вид.

Горизонтальная конструкция ценится из-за значительной площади варочной поверхности. Размеры зольника и отверстия для закладки дров в любом устройстве — 10×20 и 20×30 см соответственно. Их разметку наносят как на чертежи, так и на сам баллон — так легче вырезать. Места расположения отверстий выбирают произвольно, зависимо от типа печки.

Печь из газового баллона своими рукамиС помощью такой печки можно обогревать помещение и даже готовить еду на улице

Дымоход изготавливают из стальной трубы, нарезая её разными отрезками и сваривая их между собой. Дополнительно нужно утеплить его минеральной ватой и фольгой. Использовать готовую буржуйку можно внутри помещения или снаружи. Если печка используется для приготовления еды на улице, то достаточно прикрепить невысокую трубу для выхода дыма.

Вертикальная буржуйка

Для создания вертикальной печи из пропанового баллона его ставят вертикально. Необходимо срезать горловину, маркером нарисовать разметку зольника, дымохода и топки. Отверстия вырезают шлифовальной машинкой или резаком. Арматурные пруты режут одинаковыми кусками, формируя колосники. Их приваривают к корпусу параллельными рядами или змейкой. Крепят петли для дверей, из стального листа или чугуна вырезают дверцы. К ним приваривают задвижной механизм или щеколды.

Варочная поверхность необходима в том случае, если на печи будут готовить пищу или нагревать воду. Для её создания нужно вырезать из металла подходящую по размеру деталь и приварить её к верхней части баллона. После этого все стыки и швы проверяют на герметичность и прочность, зачищают и шлифуют их.

Печь из газового баллона своими рукамиВертикальная печь пользуется большей популярностью, так как она занимает меньше места

Отверстие для дымохода должно располагаться вверху баллона или сбоку, иногда труба проходит через центральный проём. В боковой части сначала крепят колено, затем сам дымоотвод. Через трубу наружу выходит дым и продукты горения. К нижней части баллона крепят металлическую подставку или прочные ножки. Дополнительно можно подготовить фундамент для буржуйки.

Горизонтальная конструкция

На первом этапе нужно создать прочную подставку. Её изготавливают из металла, приваривают ножки, а затем и корпус готовой печки. Маркером на баллоне намечают места поддувала, дымохода и отверстия для топлива. Проёмы вырезают зубилом, шлифовальным аппаратом или резаком. Дрелью сверлят отверстия в нижней части корпуса. Сверху крепят короб-зольник, его делают из крепкого жаропрочного металла. К проёму приваривают заслонку, которая будет выполнять функции поддувала.

Дверцу заготавливают из вырезанной части баллона. Её необходимо обварить и прикрепить к корпусу с помощью петель. Хотя можно сделать чугунную дверь со щеколдой и приварить её. Дымовая труба должна выходить из верхней задней части буржуйки. Сверху корпуса укладывают и закрепляют стальной лист для создания плоской варочной поверхности.

Печь из газового баллона своими рукамиДля горизонтальной печки понадобится больше места — это основной ее минус

В магазине можно приобрести готовые конфорки, вырезать в стали под них отверстие и закрепить. Так можно сделать печку из газового баллона горизонтального расположения, но она занимает много места.

Рекомендации мастерам

При изготовлении печи из баллона своими руками нужно учитывать несколько нюансов. Необходимо придерживаться основных рекомендаций и правил работы:

  • дымоход должен состоять из ломаных отрезков, так как через короткую трубу быстро уйдёт все тепло;
  • топливо может быть любым — уголь, дрова, древесные отходы, бытовой мусор;
  • коэффициент полезного действия увеличивается с увеличением длины дымохода, только нужно избегать прямых и направленных вниз отрезков;
  • теплоотдача повышается в том случае, если внутрь основного корпуса поместить ещё одну ёмкость, но меньших размеров. Так можно увеличить тягу и исключить попадание дыма в помещение.

В домашних условиях можно сделать печь из газового баллона для отопления небольших помещений. Это экономичная конструкция, позволяющая за несколько часов обогреть маленький дачный домик или быстро приготовить пищу.

Подробнее о печке на дровах из газового баллона:

как сделать печку из газового баллона: печь длительного горения
Оглавление:

Несмотря на свою примитивность, буржуйка остается довольно необходимым предметом для обогрева маленьких помещений. Повышенным спросом данный предмет пользуется у автомобилистов, любовь которых к своему хобби, толкает даже зимой проводить большую часть суток в гараже. Несложное приспособление в качестве печки длительного горения из газового баллона станет прекрасным вариантом и отличной находкой.

Буржуйка из баллона или баклажки.

Данный вид печи можно непосредственно выполнить, как из сплошного металлического листа, но и из любого жароустойчивого приспособления, например, бочка, фляга, труба или газовый баллон из под пропана.

Печь из газового баллона длительного горения может быть изготовлена разными способами и иметь разное положение – горизонтальное или вертикальное. В некоторых случаях могут применить сразу два баллона, один баллон вертикально размещают на другом находящемся в горизонтальном положении.

Моделей такого применения газовых баллонов больше чем достаточно и рассмотрев все варианты можно выбрать именно тот, который окажется самым приемлемым для вас.

Конечно, чтобы выполнить это приспособление необходимо под рукой иметь нужные материалы и инструменты, а также неплохо приобрести хотя бы маленький опыт работы в данном сегменте.

Материалы и инструменты

Материалы для данной работы:

  1. Лист металла с примерной толщиной 3 миллиметра, его используют в выполнении места для варки и зольника;
  2. Трубу для отвода дыма;
  3. Чугунную дверцу, уже можно заранее выполненную, а можно изготовить и самому, используя лист металла или кусок баллона;
  4. Уголок или прочные прутья арматуры для выполнения ножек и при отсутствии готового, изготовления колосника.
  5. Также нужны баллоны один или два, с этой целью могут подойти как баллонные емкости из-под газа, так и мелкие.
  6. Инструменты для выполнения буржуйки:
  7. Сварочный аппарат 200 А;
  8. Шлифовальная машинка или болгарка с дисками нужного диаметра, около 180 миллиметров;
  9. Электроды;
  10. Отрезающие и шлифующие металл круги;
  11. Молоток для очистки шлака от сварки;
  12. Щетку для выполнения работ по металлу;
  13. Метр или рулетку, мел или маркер для осуществления разметки;
  14. Дрель со сверлами соответствующего диаметра;
  15. Молоток, зубило, плоскогубцы.

Чтобы печка была комфортная и доступна в применении, как уже было сказано, ее можно расположить в горизонтальном и вертикальном положении, для определения какая лучше, необходимо учитывать и размер помещения.

Подготовка баллона

В начале всей работы нужно выполнить правильную обработку баллона для дальнейшего использования, особенно если это газовый баллон. Потому что, если газ был недавно, то могли остаться его частички и при резке металла из-за искры емкость может взорваться.

С этой целью, вначале необходимо сделать процедуру требующую время и внимания: открыть вентиль и высвободить излишки газа. С данной целью емкость лучше положить на ночь на улице или в помещении с высокой вентиляцией, а еще проще заполнить баллон до краев водой.

Далее емкость избавляют от конденсата в перевернутом виде, который тоже неприятно пахнет, а значит, и такие действия проводятся за пределами жилого помещения.

Промытая емкость становится безопасной и ее смело можно придавать обработке.

Буржуйка вертикального типа

При изготовлении буржуйки с таким видом положения баллон размещается в стандартном для него размещении, убирается все из горловины и делается разметка при помощи мела и метра. Далее вырезается вход для топки и поддувала, с данной целью применяется шлифмашинка или при наличии, используются газовый, плазменный резаки.

чертежи буржуек длительного горения, как сделать вертикальную буржуйку

Последующий шаг – колосник, так как его в готовом виде нужных размеров практически нет в наличие, то производят нарезку арматуры необходимой длины и сваривают между топкой и поддувалом на ранее размеченном месте.

изготовление вертикальной буржуйки из баллона

Дверцы – с этой целью для изготовления своими руками, вырезаются из металлических кусков необходимые размером створки и крепятся на заранее приваренные к заготовке печи петли.

На дверцу с целью надежного фиксирования их при использованиипечи привариваются задвижки или щеколда.

дымоход у буржуйки из газового балонаВ случае необходимости можно оборудовать в верхней части буржуйки варочную поверхность, на которой греют горячие напитки или готовят легкий обед, с такой целью также используют листы металла.

Можно соорудить не только поверхность для варки, а приспособление по примеру самовара для нагрева воды, где труба, идущая из топки, будет проходить специальным резервуаром с водой.

Все швы стыков обязательно должны выполниться герметично.

Дымоотводная труба устраивается или вверху печки, или в боковой и выходит с помещения через крышу или стену помещения.
Такой вид размещения печи очень экономен, так как в итоге получается, компактно размещенный обогревательный прибор, который идеально подходит для маленькой комнаты на даче или с целью обогрева гаража и не занимает много места.

Горизонтально обустроенная печь

Следующий вариант размещения печи – горизонтальный и он также имеет свои плюсы в качестве большой варочной поверхности, где можно приготовить полноценный обед.

Для устойчивости горизонтальной печки после окончания выполнения всех работ по изготовлению печки, ее закрепляют на надежно стоящей подставке, сваренной из уголков, при использовании точечной сварки.

В данном случае все мероприятия начинают с разметки, после производится вырезка квадратного отверстия для дверцы и круглого для дымохода. Вырезка круглого отверстия может оказаться трудоемкой при отсутствии резака, так как болгарка здесь не помощница. Вначале нужно по кругу вырезать отверстия, далее идет в ход зубило и молоток, и в итоге все доводится до нужного результата напильником.

делаем горизонтальную буржуйку

Роль колосника будет играть отверстие, вырезанное в дне печи, а приваренный под ним короб станет емкостью для золы.
Этот же короб играет роль поддувала, и потому на него приваривают дверцу с целью регулирования притока и оттока воздуха, чтобы добиться необходимой тяги.

Дверцу можно сделать самостоятельно, используя часть баллона, а можно приобрести уже готовую с рамой и готовой щеколдой и такой вариант, конечно же, намного проще.

После закрепления дверцы на петлях печи, устройство закрепляют на подставке при этом, надежно зафиксировав, а можно приварить к ней ножки нужной длины.

дверца для буржуйки

Далее закрепляется патрубок, к которому присоединяется труба для дымоотвода, та в свою очередь выйдет через отверстия в стене или крыше помещения.

Буржуйка из мелкого баллона

Маленький баллон в свою очередь может пригодиться для выполнения буржуйки, производятся все мероприятия по производству данной печи таким же образом, как и в случае с горизонтальной печью.

Но в этом случае выполняется крепление колосника из чугуна, вместо отверстий находящихся в дне буржуйки, для него необходим проем требуемых размеров.

Поддувало одновременно с колосником присоединяется к баллону.

маленький балон в буржуйку

Зольник-поддувало можно также произвести из швеллеров.

После изготовления зольника на его короб привариваются ножки, а после переворота конструкции, наверху закрепляется и приваривается патрубок для дымоотвода.

По окончанию всех работ над будущей печью буржуйкой, ее размещают на постоянное место применения и производят вывод дымохода за пределы здания.

Данные примеры лишь малая толика всех вариантов придуманных и выполненных руками народных мастеров. К примеру, есть умельцы, которые соединяют печь длительного горения из баллона с кладкой из кирпича. Если присутствует хотя бы небольшой опыт работы с данной технологией по кирпичной кладке печей, то можно попробовать изготовить эту не только удобную, но и необходимую печь в каждодневном применении самостоятельно. Сделав ее, своими руками не только экономятся средства, но и применяются в работе уже использованные ранее и не имеющие применения предметы. Самое главное относиться ко всем деталям во время выполнения работы с ответственностью.

принцип действия печи, описания пошагового изготовления

 печь длительного горения из газового баллонаФорма печи длительного горения из газового баллона является сферической, а значит — оптимальной. Такая конструкция обеспечивает длительное горение. Устанавливаться она может в доме или на даче. Собрать ее реально своими руками, поскольку изготавливается она без особых сложностей. Основная деталь печи — газовый баллон. В качестве топлива используются дрова или другой материал.

Виды печей из газового баллона

Для эффективной работы печи у нее должен быть высокий КПД и обеспечена длительность горения заложенного в нее топлива.

Такие конструкции бывают следующих видов:

  • созданная из 2 пропановых баллонов трехходовая печь;
  • пиролизная буржуйка из 2 камер;
  • печь Бубафоня.

Для изготовления таких конструкций на первом этапе разрабатываются чертежи. Затем приобретаются материалы, сварочный аппарат и начинается процесс сборки.

Описание конструкции трехходового устройства

Изготавливается печь из 2 пропановых баллонов объемом 50 л. Привариваются они под углом 90 градусов.

Принцип действия:

  • Описание конструкции трехходового устройстваПервый баллон укладывается горизонтально. Это топливник. В нем располагаются колосники. Проводится загрузка дровами.
  • Второй баллон — теплообменник. В нем расположены перегородки, через которые движется дым. По мере прохождения резервуара он трижды меняет направление и максимально отдает тепло. Затем выходит в дымоход.
  • Чтобы увеличить поверхность теплоотдачи к корпусу привариваются дополнительные ребра.
  • Внизу располагается зольник для регулировки тяги.

Мощность такого отопителя составляет 10кВт. КПД -55%. Одной загрузки дров хватает на 2 часа. Отапливаемая площадь — 100 кв. м.

К преимуществам относится:

  • простота конструкции;
  • быстрый прогрев помещения;
  • невысокая цена изделия;
  • в топливник помещаются габаритные поленья;
  • аппарат может быть использован в качестве варочной плиты.

Изготовление трехходового изделия

Кроме 2 баллонов, заготавливается листовой металл, обрезки труб, уголки и стальной швеллер.

Порядок сборки:

  • Изготовление трехходового изделияС торца первого баллона делается отверстие под дверцу. Сверху полукруглый вырез. У второго баллона обрезается низ с полукруглым вырезом. Обе емкости вставляются под углом 90 градусов.
  • Прорезаются щели колосниковой решетки и привариваются усилители.
  • Изготавливается зольник, и привариваются петли для дверей. Снизу варятся ножки.
  • Формируется дверца и устанавливается на печь.
  • В вертикальный резервуар ввариваются перегородки.
  • Оба баллона свариваются между собой. В верхнем бочонке формируется дымоход.
  • К корпусу привариваются ребра для увеличения площади.

Обзор пиролизной конструкции

Печка из газового баллона длительного горения получила название «Пятерочка», по количеству труб воздушного теплообменника. Объем камеры равен 24 л .

Принцип действия следующий:

  • Баллон укладывается в горизонтальном направлении. В нем изготавливается зольник. Прорезанные отверстия служат колосниками.
  • Сверху от конструкции отходит 5 труб в вертикальном направлении. По ним движется дым. Через трубы отдается тепло помещению.
  • Дальше продукты горения попадают во вторую камеру, куда по отдельной трубе поступает подогретый воздух. В этой камере образующиеся горючие газы выделяют дополнительное тепло. Потом они выходят через дымоход.

Компактная печь может отапливать помещение площадью 30 кв. м. Закладки дров хватает на 2 часа. Мощность составляет 5 кВт.

Сборка двухкамерного агрегата

Сборка двухкамерного агрегатаНачало изготовления похоже на печь из 2 баллонов. Порядок сборки такой:

  • Прорезаются отверстия под теплообменник и дверцу.
  • Изготавливается зольник, устанавливается дверца и привариваются опоры.
  • Варится теплообменник. Трубы врезаются в шахматном порядке.
  • Сваривается вторичная камера с дымоходом.

Принцип верхнего горения Бубафоня

В таком отопителе длительность горения 1 загрузки составляет 6−10 часов. Принцип ее работы заключается в следующем:

  • Пропановый баллон устанавливается вертикально, это топливник. Сверху, через отверстия вставляется труба для подачи воздуха. Заканчивается она металлическим диском, на котором привариваются стальные полосы. Они нужны для равномерного распределения воздуха.
  • Розжиг ведется сверху. На дрова давит лист тяжелого металла, и в процессе горения они проседают.
  • Подающийся воздух регулируется заслонкой в верхней части трубы. Дым выходит из бокового отверстия, в которое врезана труба.

Несмотря на продолжительное горение, такая печь имеет существенные недостатки. К ним относятся:

  • Пока топливо не сгорит, новую загрузку оборудования сделать невозможно.
  • В топку постоянно попадает вторичный воздух, поэтому от перекрывания заслонки печь не гаснет.
  • Отопитель сильно дымит, если нет хорошей тяги.
  • Когда установлен режим медленного горения, то отопление помещения ведется слабо.
  • Пока печь войдет в свой рабочий ритм, расходуется ¼ часть топлива.

Порядок конструирования отопителя

Сборка конструкции несложная. От 50 л баллона отрезается верхняя часть, а затем проводятся следующие действия:

  • Порядок конструирования отопителяИз арматуры варится колосниковая решетка.
  • Вырезается проем и ставится дверца зольной камеры.
  • В отрезанной от баллона крышке делается отверстие.
  • К низу трубы приваривается металлический груз с рассеивателями воздуха.
  • В верхней части трубы формируется заслонка.
  • Сбоку вваривается дымоход.
  • Труба с грузом вставляется в топливник.

Правильность установки дымохода

Температура газов на выходе составляет 200−400 градусов. Поэтому варианты дымовой трубы могут быть такими:

  • применяется стальная труба с тонкими стенками;
  • сэндвич — дымоход.

Тяга должна подниматься на высоту 4 м, если точку отсчета вести от колосниковой решетки. Правильно изготовленный дымоход увеличивает КПД печи.

Если требуется отопить дом или дачу, хорошим вариантом является печь из газового баллона. Ее оптимальная форма дает максимальный эффект горения. Изготовленная своими руками, она обойдется недорого. Сборка конструкции не занимает много времени. Единственное, необходимо иметь навыки работы со сварочным аппаратом.

как сделать своими руками из газового баллона, схема и чертеж

Зачастую домашние умельцы, желающие обзавестись небольшой отопительной печкой, изготавливают примитивную буржуйку, считая нецелесообразным конструировать более сложные изделия.

А ведь существует гораздо более совершенный вариант отопительного агрегата и при этом столь же простой в изготовлении — печь «Бубафоня».

Это самодельное устройство верхнего горения, которое превосходит буржуйку по КПД и по времени работы на одной закладке.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

В чем суть принципа верхнего горения?

В печном и котельном оборудовании с верхним горением топка имеет форму вертикально ориентированного цилиндра. Очевидно, что топливная закладка в таких условиях будет гореть дольше, чем при обычном способе разжигания снизу.

В свое время технологию несколько усовершенствовали инженеры компании Stropuva, применив следующие нововведения:

  • Воздух стали подавать дозировано и только в зону горения. Для подачи воздуха пришлось установить телескопический воздуховод.
  • Чтобы помимо горения в верхней зоне топливной закладки возникал пиролиз, была установлена камера подогрева воздуха до 4000°C.

Дожигание пиролизных и дымовых газов — происходит в пространстве над топливной закладкой. За счет применения пиролиза КПД установки удалось значительно повысить.

Рационализация от Афанасия Бубякина: схема нового устройства

Очевидно, что повторить котел Stropuva в домашних условиях невозможно: во избеж

Бубафоня своими руками – как сделать печь длительного горения из газового баллона

Печь «Бубафоня» – это печка длительного горения. Принцип работы основан на медленном горении одной закладки топлива. Горение в данной конструкции происходит не как в традиционных буржуйках – во всём объёме топливной камеры, а идёт сверху вниз, что позволяет добиться длительного времени работы от одной закладки дров или иных твёрдых горючих материалов.

Такое горение обусловлено особенностями конструкции. Воздух подаётся в верхнюю часть топливника в малом количестве, в центре закладки через специальные отверстия в середине поршня, а отработанные газы отводятся с его краёв в зазоре со стенками топливной камеры.

Готовая бубафоня

Подача воздуха регулируется заслонкой, установленной на верхнем торце подающей трубы. Опционально печка может быть оборудована дополнительной заслонкой на выходе отработанных газов для более удобной регулировки силы тяги. По мере прогорания топлива, поршень опускается вниз камеры, придавливая горючие материалы, это не даёт разгораться закладке по всему объёму топливника и горение происходит в очень медленном темпе.

При минимальном подсосе воздуха печь переходит в режим тления. Горение в некоторых вариантах достигает шестидесяти и более часов. Особенностью «Бубафони» является то, что каждый может подобрать для себя оптимальный вариант конструкции, необходимый именно ему. Данная печка имеет множество модернизаций и дополнений.

Преимущества:

  • Подготовка баллонов для изготовления бубафони

    Особенностью «Бубафони» является то, что каждый может подобрать для себя оптимальный вариант конструкции, необходимый именно ему

    Длительная работа прибора на одной закладке твердых горючих материалов.
  • Высокий тепловой коэффициент полезного действия.
  • «Всеядность» Можно топить практически любым мусором.
  • Высокая пожарная безопасность при грамотном изготовлении и эксплуатации.
  • Возможность объединения аппарата с водяным контуром без особых сложностей.
  • Некоторые модели позволяют подогревать или даже готовить пищу.
  • Простота изготовления, настройки и эксплуатации.
  • Широкий диапазон тепловой мощности.
  • Возможность работы устройства без регулярного присмотра.
  • Низкая стоимость эксплуатации печки.
  • Разнообразные размеры конструкции для различных отапливаемых площадей и помещений.
  • Низкая токсичность отработанных газов при условии пиролиза и вторичного дожигания газов.

Недостатки:

  • Невозможность работы на низкокачественном спекающемся угле.
  • Необходимость использования топлива примерно одной влажности в одной закладке во избежание зависания поршня в топливнике.
  • Низкая тепловая мощность в режиме очень длительного горения.
  • Невозможность дозагрузки топлива до полного затухания.
  • Затрудненная очистка от продуктов сгорания (Решается дополнительными модернизациями).
  • Образование большого количества конденсата в дымоходе в процессе работы.
  • Низкая площадь теплоотдачи в базовой конструкции.
  • Необходимость обладания некоторыми навыками розжига, во избежание дымления.
  • Низкий срок службы моделей с топливником из тонкостенного металла.

Бубафоня из бочки

БаллонЧаще всего, за основу для изготовления печи берут бочки или баллоны. Варианты, изготовленные из обыкновенных газовых баллонов, отличаются наибольшим сроком эксплуатации из-за толщины стенок.

Такая печка дольше выдерживает сложные температурные режимы использования и не прогорает. Вместо баллона можно использовать любую трубу с толщиной стенок более полутора миллиметров.

Отлично подходят для изготовления «Бубафони» различные стальные бочки. Важный момент – шов бочки должен быть обязательно сварным и ни в коем случае не паяным. Пайка не выдерживает высоких температур и неизбежно разрушается уже при первом использовании.

Лучше всего подходят двухсотлитровые бочки из-под горюче-смазочных материалов. Ещё лучше, если эта бочка времён Советского Союза, – стенки таких ёмкостей гораздо толще современных, да и качество самой стали выше.

Перед изготовлением своего образца, следует определиться с размерами и основой для будущей печи исходя из того, чего требуется отапливать, в какой климатической зоне находится отапливаемое помещение, какую температуру необходимо поддерживать в помещении.

Для обыкновенной буржуйки действует закон квадрата – куба. Он же применим и к «Бубафоне». Суть закона касательно печей заключается в том, что увеличивать размеры топливной камеры печи следует только до определенного размера.

Дальнейшее увеличение приведет к перерасходу топлива, так как площадь поверхности, отдающей тепло растет в квадрате, а вот объем камеры сгорания будет увеличиваться в кубе т. е. топлива потребуется загружать гораздо больше, а тепла получим непропорционально увеличению закладки.

Для «Бубафони» этот закон действует только в плане диаметра, высоту можно делать любой. Она зависит от того, какое время непрерывной работы требуется и не как не связана с мощностью. Для поддержания комфортной температуры в зимний период в подсобных помещениях, бытовках, теплицах, гаражах требуется от восьмидесяти до ста пятидесяти, двухсот ватт на один квадратный метр площади помещения.

Если высота потолков нестандартная, то следует исходить из объёма воздуха, обогреваемого печкой. В этом случае следует на один кубический метр выделять по тридцать – шестьдесят, восемьдесят ватт тепловой энергии. Объем воздуха считается просто – нужно перемножить площадь помещения на его высоту в метрах.

Чем изолированнее стены, потолок и окна здания, тем меньше потребуется печь и интенсивность горения. Мощность агрегата можно рассчитать по формуле e=M*e, где M – это масса закладки топлива, а е – удельная тепловая отдача загружаемого вида топлива.

Для изготовления «Бубафони» потребуются следующие инструменты:

  • Приблизительная схема печи Бубафоня

    Приблизительная схема печи Бубафоня

    Обыкновенный электродуговой сварочный аппарат с электродами диаметром от двух до четырёх миллиметров.
  • УШМ – «болгарка».
  • Отрезные и шлифовальные круги.
  • Измерительные инструменты: рулетка, уровень, угольник.
  • Молотки различных масс.
  • Дрель и сверла разных диаметров
  • Штангенциркуль.

И материалы:

  • Бочка или баллоны, или листовая сталь толщиной не менее полутора миллиметров.
  • Трубы различных диаметров.
  • Швеллера или уголки из стали.
  • Минеральная вата (опционально).
  • Кран для слива конденсата шарикового типа.

Изготовление «Бубафони» следует начать с выбора основы. Наиболее распространенный вариант – баллоны и бочки. Ниже будет рассмотрен пример сборки прибора из пропанового баллона:

  1. Печь "Бубафоня" можно использовать для организации водяного отопления сделав водяную рубашку на корпус

    Печь “Бубафоня” можно использовать для организации водяного отопления сделав водяную рубашку на корпус

    Следует отвернуть вентиль от газового баллона, слить конденсат, и залить в баллон воду по верхний заводской сварной шов. Это необходимо для безопасного реза болгаркой. Если вентиль невозможно снять, то можно просверлить отверстие в верхней части и залить воду через него.
  2. Отрезать верхнюю часть баллона на уровне шва.
  3. Отрезанная часть будет служить крышкой.
  4. Приварить к краю крышки бортик из полоски стали шириной от трех до пяти сантиметров для того, чтобы она плотно одевалась на нижнюю часть баллона.
  5. Вырезать в верхней части крышки отверстие диаметром равное диаметру воздухо-подающей трубы плюс пару миллиметров (50-80 мм)
  6. Сварить блин поршня из нескольких тонких листов или взять один толщиной 6-8 мм.
  7. Вырезать в поршне отверстие равное диаметру воздушной трубы.
  8. Приварить трубу к поршню. Шов должен быть герметичным. В нижней части поршня приварить уголки от края отверстия до края поршня. Уголки необходимы для того, чтобы топливо не было сильно зажато и был хороший приток воздуха. Достаточно четырех, пяти штук. Размер уголка должен быть в пределах 4-5 сантиметров. Диаметр поршня должен быть меньше баллонного на 2-2.5 сантиметра. Подающая труба должна проходить сквозь отверстие поршня без заеданий.
  9. В верхней части корпуса отступить 5,5 – 8 сантиметров и вырезать отверстие под дымовую трубу. Диаметр трубы следует брать от 90 до 125 миллиметров.
  10. Приварить дымовую трубу. Длина горизонтального участка трубы должна составлять не менее 40 сантиметров.
  11. К горизонтальному участку приварить колено с вертикальной трубой. Длина вертикальной трубы – не менее трёх метров.
  12. В нижней части колена вырезать отверстие и врезать кран для слива конденсата.
  13. Вырезать круглую крышку на подающую трубу из стального листа.
  14. Установить крышку в верхней части воздушной трубы любым удобным способом (основное условие – она должна полностью перекрывать и открывать приток воздуха).

«Бубафоню» можно подвергать различным модернизациям:

  • Для повышения теплообмена можно приварить к корпусу печи рёбра любого размера и формы.
  • Для улучшения конвективного теплообмена можно обернуть корпус профилированным листом.
  • Для уменьшения образования конденсата, утеплить вертикальный участок дымохода минеральной ватой.
  • Вместо регулировочной крышки можно установить круглый магнит подходящего размера.
  • Чтобы организовать забор воздуха с улицы, можно надеть на подающую трубу гофрированный воздуховод и вывести его в отверстие в стене здания. Гофра не должна препятствовать свободному движению поршня в камере.

Данную печку можно оснастить водяной рубашкой и подключить её к радиаторам. Для этого Нужно сварить герметичный кожух во всю высоту корпуса и врезать в него две дюймовых трубы для водяной разводящей арматуры. Кожух следует делать с зазором к стенке печи размером 4-8 сантиметров. Разница в высоте выхода и «обратки» должна составлять не менее сорока сантиметров.

Процесс изготовления бубафони

Топливо для печи

Для «Бубафони» подходит практически любое твёрдое топливо:

  • Стандартные дрова или чурки.
  • Топливные брикеты и прессованные опилки.
  • Качественный уголь не образующий спекающихся продуктов сгорания.
  • Отходы ДВП и ДСП.
  • Хворост, солома.

При топке печи следует отдавать предпочтение менее зольному топливу. Это позволит реже чистить агрегат и поможет избежать зависания поршня в топливнике в процессе горения.

Так изнутри выглядит "Бубафоня" когда топливо в ней тлеет

Так изнутри выглядит “Бубафоня” когда топливо в ней тлеет

Правила эксплуатации

Для того чтобы затопить печку следует выполнить следующие операции:

  1. Загрузить камеру топливом чуть ниже нижней кромки дымохода.
  2. В верхнюю часть поместить опилки или щепу и бумагу. Можно полить небольшим количеством отработанного моторного масла или специальной жидкостью для розжига.
  3. Зажечь верхний слой.
  4. Поместить поршень в топливник.
  5. Закрыть крышкой.
  6. Убедившись, что процесс горения запустился, отрегулировать подачу воздуха в зависимости от необходимой мощности.

В случае затухания, нужно повторить процедуру. Чистку печи следует производить при накоплении слоя золы более двадцати пяти сантиметров.

Блиц-советы

  • Не используйте для розжига летучие жидкости (бензин, эфир, спирт и другие).
  • Если топливо имеет различную влажность, то его следует рассортировать, во избежание заклинивания поршня.
  • При достижении требуемой температуры в помещении, следует уменьшить подачу воздуха для экономии топлива.
APG Уличная газовая печь на дровах Портативная складная дровяная печь Кемпинг-газификационная печь | Печь для кемпинга |

APG Открытый дровяная газовая печь на дровах портативный складной дровяная печь кемпинг газификационная печь

Дровяная печь Преимущества

1.4 независимые съемные части, складная подставка для посуды, экономия места и портативность

2.Поскольку материал – дерево, это бесплатно и может быть взято любым транспортом.

3.Двухслойные горелки из нержавеющей стали с продуманным дизайном, которые позволяют древесине подвергаться сухой перегонке при сжигании и выпускать древесный газ. Древесный газ, вытекающий из горящих отверстий, повышает эффективность сжигания и снижает выбросы дыма и ядовитых газов. Время горения будет сокращено до 30%.

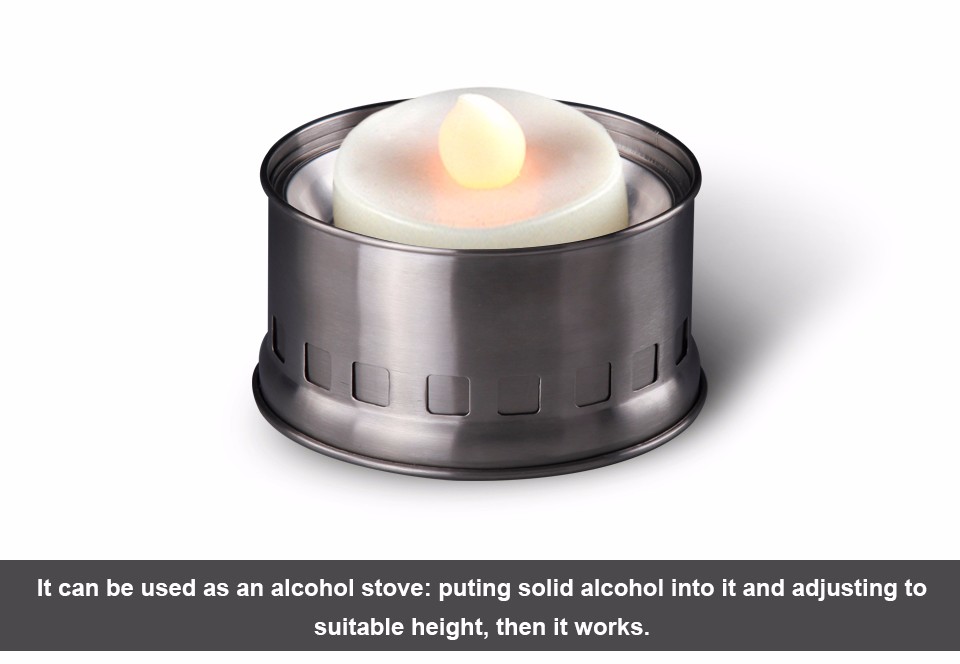

4.Это можно использовать в качестве спиртовой печи: положить в нее твердый спирт и отрегулировать на подходящую высоту, после чего она работает.

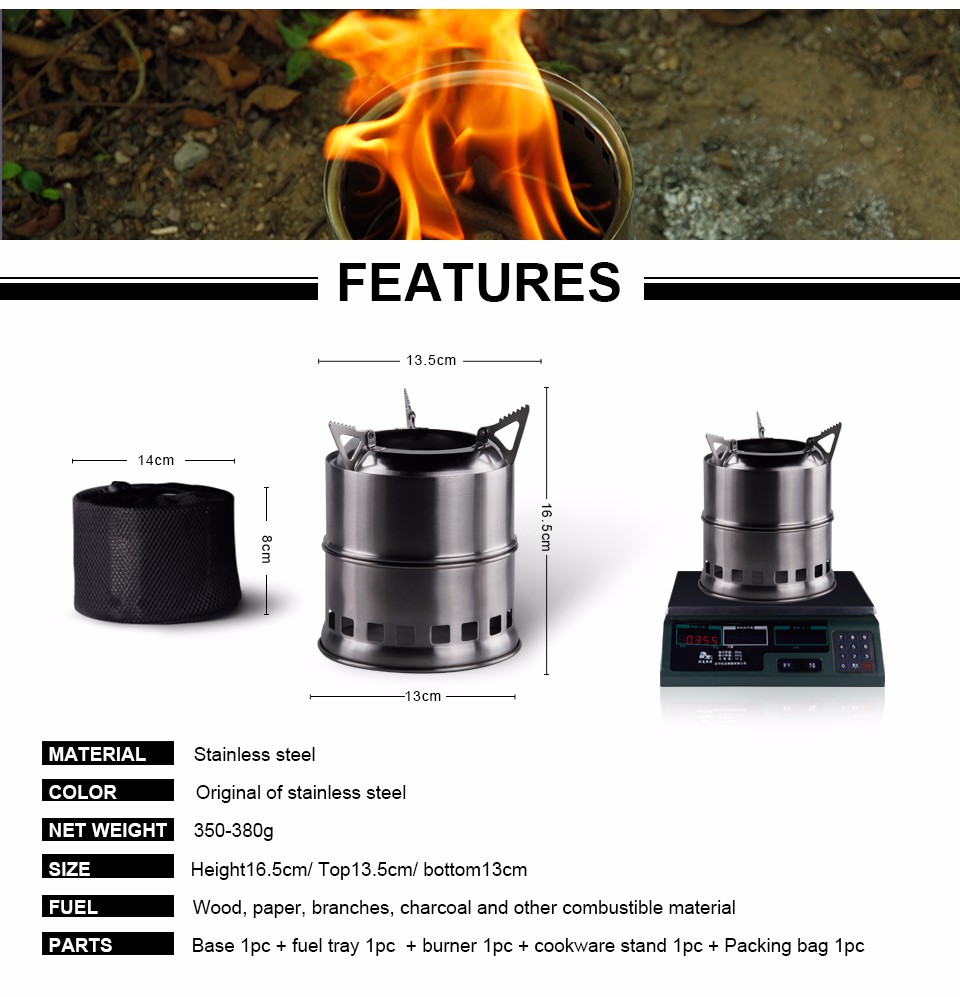

Дровяная печь Особенности

1. материал: нержавеющая сталь

2. цвет: оригинал из нержавеющей стали

3. Чистый вес: 390 г

4.Размер: высота16.5 / Top13.5 / bottom13cm

5. Размер упаковки: 14 * 14 * 8 (см)

6.Топливо: дерево, бумага, ветки, древесный уголь и другие горючие материалы.

7.Parts: основание 1 шт. + Поддон 1 шт. + Горелки 1 шт. + Подставка для посуды 1 шт. + Упаковка 1 шт.

Примечания: 1.Обычная однослойная дровяная печь работает прямо как дрова, которые производят много дыма и пепла и имеют низкую эффективность сгорания; но двухслойная дровяная печь предназначена для сжигания древесного газа, а не древесины, которая превращается из древесины с помощью конструкции сухой перегонки. Это решает проблему большого количества дыма и пепла и увеличивает эффективность горения на 30%. Кроме того, двухслойная печь уменьшает выбросы дыма и ядовитого воздуха, что является экологически чистым.

2.Внимательно наблюдая за пламенем, вы обнаружите, что пламя не горит на дереве, а разбрызгивается из отверстий в стене печи.

,
10 причин, почему стоит использовать дровяную печь

Почему дровяная печь не способствует глобальному потеплению?

Если вернуться к тому моменту, когда дерево было семенем, то полученный в результате саженец постепенно захватил CO 2 из атмосферы, когда он вырос в дерево. Другими словами, когда дерево растет, CO 2 извлекается из атмосферы, и когда оно гниет или сжигается, выделяется такое же количество CO 2 . Этот углеродный цикл повторяется, когда новые деревья растут, а затем умирают.

Важно помнить, что если вы выращиваете деревья для производства топлива, новые деревья следует сажать по мере того, как вы сжигаете старые, чтобы весь цикл продолжался и чистое количество углекислого газа в атмосфере оставалось неизменным.

Если вы выращиваете больше деревьев, чем сжигаете, это уменьшает количество углекислого газа в атмосфере. Вот почему энергия от сжигания древесины известна как возобновляемых источников энергии .

К сожалению, посадка большого количества деревьев не является полным решением проблемы глобального потепления.Сама по себе посадка новых деревьев не будет захватывать достаточно углерода, чтобы решить проблему глобального потепления .

Так откуда берется тепловая энергия в древесине?

Это исходит от солнечного света. Свет от солнца позволяет осуществлять фотосинтез. Этот процесс поглощает углекислый газ из атмосферы, и углерод становится частью дерева (дерева). Солнечная энергия удерживается в древесине до тех пор, пока она не сгорит, когда энергия высвобождается.

Почему бы не сжечь дрова на открытом огне?

Открытый огонь – это нормально, если вы просто хотите случайного уютного пожара, но есть ряд недостатков:

  1. Открытый огонь очень неэффективен, и большая часть тепла уходит в дымоход.Эффективность открытого огня обычно составляет всего около 20%.
  2. Дровяная печь рециркулирует продукты сгорания и предназначена для сжигания при гораздо более высокой температуре. Это означает, что газы, присутствующие в дыме, полностью сгорели. Это приводит к тепловой эффективности около 80%. Другими словами, вы можете получить в 4 раза больше тепла от сгоревшего бревна на современной дровяной печи, чем от открытого огня.
  3. Дровяные печи не нужно разжигать, как открытый огонь. Вы можете закрыть их, когда они вам не нужны, и как только откроете вентиляционные отверстия и дайте кислороду в огне снова ожить.
  4. Дровяные печи менее дымные, чем обычный открытый огонь, и дают меньше пепла.
  5. Дровяные горелки безопаснее, потому что огонь закрыт, поэтому вы не рискуете получить случайные искры или горячие угли на ковре.

Так почему бы не перейти на отопление дровами?

Побалуйте себя дровяной печью. Тогда возьмите себе цепную пилу и начинайте рубить дрова.

Не полагайтесь на природный газ, дефицитные запасы нефти или электричество, но гарантируйте вам и вашим близким уютный дом с недавно установленной дровяной печью.И если у вас есть кошки и собаки, они будут любить вас и ваш огонь навсегда!

,
Дровяная газовая дровяная печь Портативная складная дровяная печь Многофункциональная газификационная печь для кемпинга | Плита для барбекю | Плита BurnStove Cooktop

Дровяная печь Преимущества

1.4 независимые съемные части, складная подставка для посуды, экономия места и портативность

2. Поскольку материал – дерево, он бесплатен и может быть взят любым транспортом.

3.Двухслойные горелки из нержавеющей стали с продуманным дизайном, которые позволяют древесине подвергаться сухой перегонке при сжигании

и выпустить Вудгаз.

Вудгаз, извергающийся из горящих дыр, увеличивает

эффективность горения и снижает выбросы дыма и

ядовитый газ Время горения будет сокращено до 30%.

4. Уникальный дизайн увеличения высоты, которая увеличивает

горящая комната и усиливающий огонь.

5. С отверстием для добавления топлива, удобно для использования.

6.Это можно использовать в качестве спиртовой печи: положить в нее твердый спирт и отрегулировать до подходящей высоты, после чего она работает.

Дровяная печь Особенности

1.Материал: нержавеющая сталь

2. цвет: оригинал из нержавеющей стали

3. Чистый вес: 520 г

4. Размер: Высота24 / Top17.5 / bottom13.5cm

5.Топливо: дерево, бумага, ветки, древесный уголь и другие горючие материалы.

6.Parts: основание 1 шт. + Поддон 1 шт. + Плита 1 шт. + Подставка для посуды 1 шт. + Упаковка 1 шт.

Газонаполнение Адаптер для Кемпинга на Открытом Воздухе Плита Газовый Баллон Газовый Бак Сжигание Газа Открытый кемпинг Туризм Путешествия | | Газонаполнение Адаптер для Кемпинга На Открытом Воздухе Плита Газовый Баллон Газовый Бак Газовая Горелка Аксессуары Туризм Надутая Бутановая канистра

Адаптер для заправки кемпингового газа
Ручная работа из алюминия 6082T6. Устройство имеет диаметр около 12 мм и длину 18 мм. Позволяет наполнить газовый баллон аналогичным образом, как газовая зажигалка.
С помощью этого устройства вы можете пополнять линдальный винт в газовых канистрах типа (см. Фото), очень популярных в походах и кемпингах, из дешевых канистр кассетного типа бутана, обычно используемых в небольших портативных нагревателях, и китайских кухонных плит, которые стоят около 95 пенсов каждая. Вы можете сэкономить немного денег, пополнив.

Руководство по применению ниже (см. Также фото)
1) Взвесьте неиспользованную полную канистру с бутаном и напишите фломастером на основании.
2) Поместите пустую канистру для повторного заполнения в морозильную камеру прибл. полчаса или ночь.
3) Снимите канистру с морозильной камеры и установите адаптер на канистру.
4) Возьмите новую полную канистру с бутаном и вставьте ее в адаптер.
5) Плотно опустите канистру на 10-15 секунд за раз, каждый раз проверяя вес контейнера, пока он не совпадет с первоначальным весом, написанным на основании.

Важные замечания: –
1) Если вы превысите исходный вес баллона, вы можете удалить излишки газа, перевернув баллончик вверх дном, лицом к полу, и толкнув адаптер рукой, а затем проверьте вес.
2) Это очень важно, поскольку превышение первоначального веса газа в баллоне уменьшает объем пространства внутри баллона для расширения газа. Невыполнение этого условия будет означать, что печь будет выплевывать жидкий газ во время использования до тех пор, пока давление в канистре не будет достаточно снижено.
3) После того, как вы снова наполнили канистру, всегда рекомендуется проверять уплотнение канистры на отсутствие утечек.
Заправляйте канистры только в хорошо проветриваемом помещении, то есть на открытом воздухе.

Зачем нам нужен этот адаптер:
Здесь можно найти популярные газовые баллончики: либо винт Lindal Valve, который используется для приборов EN 521, либо кассетный газовый баллончик, который обычно используется на плите парохода.
Для большинства альпинистов здесь они по-прежнему предпочитают использовать винтовую печь Lindal.Причины просты: эти печи лучше горят в высоком положении, их легче устанавливать и их можно упаковывать вместе с кухонными гарнитурами.
Однако эти канистры Lindal с винтовой печью недешевы, самая дешевая 230г стоит около NT70 (2,30 доллара США), а канистра с кассетным газом 220 г из 3 банок стоит только NT90 (3,00 доллара США). Использовать кассетный газовый баллончик было бы дешевле. Решением этой проблемы будет идеальное заполнение кассетного газового баллона в винтовой канистре Lindal. Вот продукт, который способен выполнить эту задачу.Видео покажет, как это делается.

Добавить комментарий

Ваш адрес email не будет опубликован.
