Печь Бубафоня длительного горения: чертежи, схема, фото
Самодельная печь длительного горения Бубафоня из газового баллона своими руками: чертежи, размеры, схема, фото, видео.
Продолжаем тему самодельных печей длительного горения и на этот раз мы рассмотрим печь с очень оригинальной конструкцией, печь называется Бубафоня.
Такое оригинальное название дали ей пользователи форума, на котором в 2008 году была представлена конструкция печи умельцем с ником Bubafonja.
Печь действительно заслуживает внимания, её конструкция предельно проста, работает печь на любой древесине, это могут быть не только дрова, но и опилки, щепа и ветки.
Сделать Бубафоню можно из обычного газового пропанового баллона и отапливать практически за копейки — теплицу, дачный домик, хозяйственные помещения, бокс или гараж.
Бубафоня действительно печь длительного горения, на одной закладке дров время горения в этой печи в зависимости от типа древесины составляет 5 – 8 часов. В обычной печи такое количество дров сгорит за час, и большая часть тепла выйдет просто в дымоход, а в Бубафоне это же самое количество дров будет гореть в 5 – 6 раз дольше и тепло будет равномерно поступать в помещение, а не вылетать в дымоход.
Схема и принцип работы
Конструкция печи состоит из нижней основной камеры первичного горения, в которой горит, точнее, тлеет древесина и верхней вторичной камеры, где догорают пиролизные газы, выделяемые при тлении древесины.
Камеры разделяются подвижным поршнем который упирается в древесину и по сути создаёт две камеры нижнюю для горения древесины и верхнюю для догорания пиролизных газов. За счёт такой конструкции топливо сгорает полностью и отдаёт тепло по максимуму.
Подача кислорода в нижнюю камеру идёт через трубу поршня, по мере сгорания древесины, поршень проседает под своим весом и тем самым не даёт древесине получить много кислорода и быстро сгореть.
Интенсивность горения в печи регулируется заслонкой на вентиляционной трубе поршня, чем больше отверстие, тем больше поступает кислорода и тем интенсивней греет печь и наоборот, если прикрыть заслонку интенсивность горения будет меньше, и топливо будет гореть дольше.
Чертежи и размеры
Бубафоня — это печь самоделка и тут особая точность в размерах не требуется, главное соблюдать саму конструкцию печи.
На рисунках ниже предоставлены чертежи и размеры Бубафони из газового баллона.

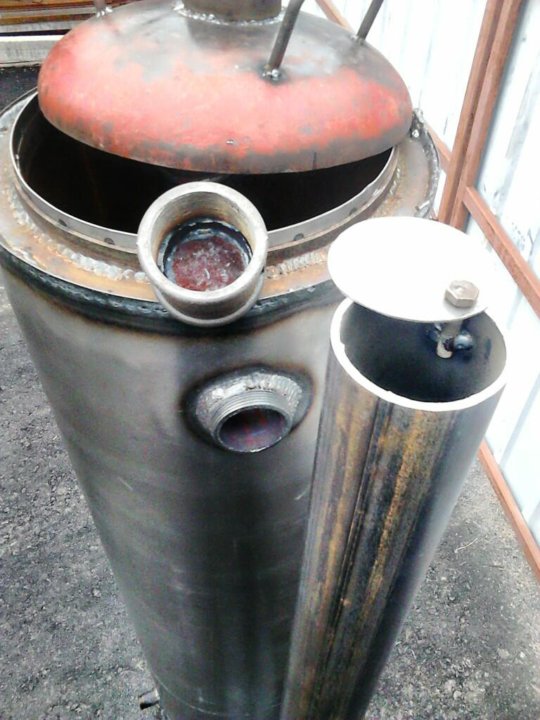

Бубафоня своими рукамиКонструкция печь предельно проста, Бубафоня состоит из таких частей:
- Корпус.
- Крышка корпуса.
- Поршень с трубой.
- Дымоход.
Сделать печь длительного горения можно также из бочки, но нужно смотреть на толщину металла, тонкостенная бочка быстро прогорит.
Газовый баллон из-под пропана идеально подходит для изготовления Бубафони, толщина металла у баллона 3 мм чего вполне достаточно для таких температур.
Корпус печки
Достаточно срезать верхнюю часть баллона болгаркой, в крышке сделать отверстие под трубу поршня и корпус печи готов.
Поршень печи
Диаметр газового баллона составляет 300 мм, значит, для изготовления поршня понадобится металлический диск диаметром около 270 мм.
Поршень должен свободно ходить по трубе, небольшая щель между диском поршня и стенками печки обеспечивает выход пиролизных газов в верхнюю камеру
Для поршня также понадобится труба диаметром 60 – 80 мм длиной 900 мм.
Трубу нужно приварить к центру диска, предварительно в центре диска нужно сделать отверстие равное внутреннему диаметру трубы.
На, верх трубы желательно сразу сделать заслонку, чтобы регулировать интенсивность горения в печи.
Конструктивная особенность поршня заключается в его нижних опорах, которые не дают пластине поршня полностью придавить тлеющую древесину. Нижние опоры пластины можно изготовить из уголка или полос металла 40 мм.
Дымоход печи
Дымоход состоит из металлической трубы диаметром 120 – 160 мм, не рекомендуется использовать дымоход меньшим диаметром, это снизит тягу в дымоходе, он будет быстро забиваться сажей, печь начнёт дымить в помещение.
Труба дымохода вваривается в верхней части боковой стенки баллона, чтобы обеспечить хорошую тягу нужно избегать прямых углов на сгибах трубы дымохода и использовать как можно меньше колен. Дымоход желательно сделать разборным, чтобы его было удобней чистить от сажи.
Печь с водяной рубашкой
Чтобы получить больше тепла от печи можно установить на дымоход водяную рубашку и подключить её к системе труб и батарей отопления.
Циркуляцию воды в системе отопления обеспечит циркуляционный насос.
Красить печь не рекомендуется, при высоких температурах краска сразу обгорит, к тому же при обгорании краска будет выделять едкий запах.
Основной недостаток такой печи в её неказистом внешнем виде, такую печь можно поставить в мастерской или гараже, но не в жилом доме. Если эту печь использовать в качестве отопительного котла для дома, то её придётся устанавливать в подвале или в подсобке.
Увидеть печь в работе можно на этом видео.
Печь длительного горения Бубафоня из газового баллона своими руками (видео)
Vadim3369 Views 0 Comments Длительного горения, Для гаража, Дровяная, Металлическая, Отопительная
В последнее время печи длительного горения стремительно набирают популярность. И это вполне логично, ведь никому не хочется тратить много денег на горючее для топки устройства. Существует несколько разновидностей печного оборудования, которые можно сделать самостоятельно. Среди них отмечают отопительное устройство «Бубафоня».
Агрегат изобрели не так давно. Он обладает огромным потенциалом для совершенствования и повышения КПД. На просторах интернета можно встретить множество вариаций подобного печного оборудования: одни окружают его водяным контуром, другие помещают конструкцию в железный ящик. Если вы готовы на эксперименты, возведение печи «Бубафоня» – идеальное решение.
Особенности устройства
Подобный отопительный агрегат имеет довольно простую конструкцию. Если вы владеете минимальным опытом работы со сварочным аппаратом, то сделать «Бубафоню» из газового баллона своими руками не составит труда.
Такой агрегат отличается простотой выполнения, дешевизной применяемых материалов и высокой эффективностью.
Если система отопления будет использоваться часто, рекомендуется взять изделия из толстостенного металла, такие как газовые баллоны и трубы. Эти элементы печи прослужат верой и правдой много лет.
Рекомендуем обратить внимание на следующие моменты:
- Важно сделать дымоход печи разборным. Это связано с особенностями функционирования «Бубафони». Если для обогрева используется влажное топливо, канал нужно будет чистить довольно часто.
- Необходимо помнить о правилах пожарной безопасности при топке печи. Важно учитывать тот факт, что «Бубафоня» из газового баллона сильно нагревается.
- В начале процесса эксплуатации устройства длительного горения необходимо использовать топливо в нескольких степенях влажности. Так удастся определить оптимальный вариант горючего.
Изготовление печи «Бубафоня» своими руками
Такой агрегат можно сделать из газового баллона самостоятельно.
При этом вовсе не обязательно покупать новую емкость.
Подобный сосуд необходимо правильно разобрать, чтобы он не взорвался. Как это делается, показано в видео.
Сначала нужно срезать верхнюю часть емкости. Позже этот элемент будет использован в качестве крышки для печи.
Рекомендуется нарастить печку еще на 30 см. Для этого понадобится дополнительный газовый баллон, который послужит в качестве донора.
Наращивание конструкции позволит увеличить ее размеры, а значит, она сможет гореть и обогревать жилище дольше. На фото ниже вы можете увидеть, как должно выглядеть наше устройство.

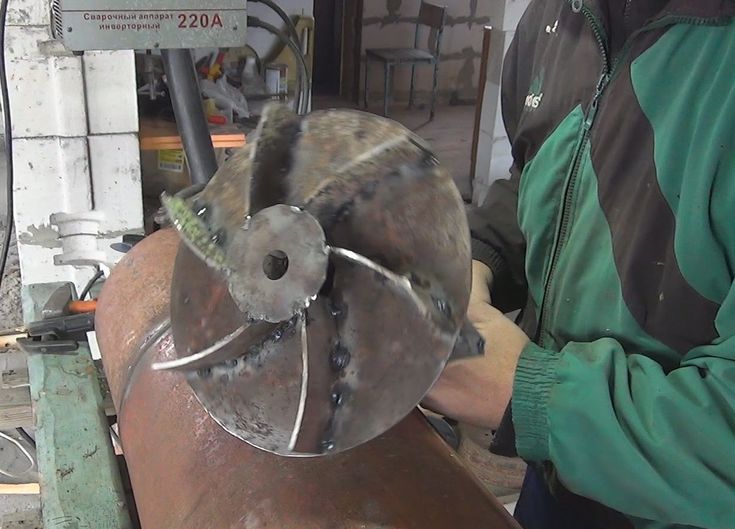

Следующим шагом вырезаем блин из листа стали толщиной 3-4 мм. Диаметр детали должен равняться соответствующему значению вентиляционной трубы. К нижней части распределителя воздуха необходимо приварить шесть одинаковых лопастей. Они помогут обеспечить равномерное горение топлива в печи. Кроме того, благодаря им все пиролизные газы вверху сгорят без остатка.
Лопасти можно изготовить либо из газового баллона, который используется в качестве донора, либо из другого подходящего материала, имеющегося под рукой.
Теперь нужно вырезать пластины размером по 4 см. Лопасти обязательно должны быть с изгибами, что обеспечит повышенную функциональность печи «Бубафоня». Посередине нужно сделать отверстие, в которое требуется вставить трубу. Через этот элемент в печь будет поступать воздух.
Иногда устройства длительного горения оборудуются дополнительной круглой пластиной с меньшим диаметром. Эта деталь необходима для обеспечения свободного пространства между лопастями и топливом. Таким образом, горящие угли не будут попадать в канал, через который поступает воздух.
Должно получиться вот так:
С обратной стороны привариваем воздухозаборную трубу. Если вы используете тонкий металлический лист, чтобы сделать его массивнее, необходимо приварить треугольником еще несколько пластин, которые добавят жесткости и веса. Выглядит это следующим образом:
Теперь делаем канал для вывода дыма. Берем трубу диаметром 100 мм и вырезаем в конструкции отверстие максимально близко к верхней части печки.
Главное, чтобы крышка садилась.
Чтобы круг получился ровным, необходимо владеть определенными навыками и знаниями. Ниже представлено видео, в котором рассказывается о том, как сделать отверстие в металле с помощью болгарки.
Заключительный этап – сварка всех деталей. Теперь наша печь длительного горения готова к эксплуатации.
Чтобы не оставалось вопросов, посмотрите видео о том, как соорудить печь от начала до конца.
Где купить агрегат
Устройство «Бубафоня» из газового баллона делается легко и в короткие сроки. Однако если у вас не хватает навыков или времени этим заниматься, можете купить данную печь. Необходимо учитывать, что в магазинах такого агрегата не найти. Но на местных форумах есть умельцы, которые предлагают свои услуги либо продают уже готовые изделия.
Подобное оборудование можно поискать на сайте «Авито», где предлагается практически все, начиная от газового баллона б/у и заканчивая готовой печкой «Бубафоня».
