делаем своими руками из газового баллона

Печи на отработке отличаются простой конструкцией и работают на дешевом топливе — отработанном масле. Наиболее стабильной и безопасной работы можно добиться, если сконструировать капельную подачу масла из выносного бака. Печи капельного типа легко сделать своими руками из бросовых материалов и металлолома.

Конструкция

Печь обычно состоит из цилиндрического корпуса или имеет прямоугольную форму. Внутри расположена топочная камера. В нижней ее части находится емкость для отработанного масла и отверстие для подсоса воздуха.

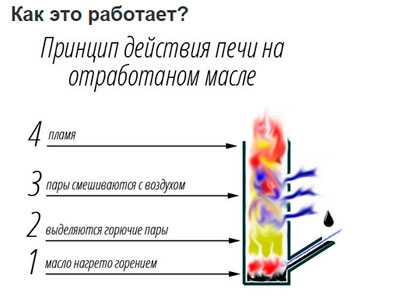

При нагревании масло начинает испаряться, и его пары смешиваются с находящимся в камере воздухом. Эта смесь поднимается под воздействием конвекции вверх по топке, где и сгорает с выделением большого количества тепловой энергии.

В верхнюю часть корпуса можно встроить воздушный или водяной теплообменник, это позволит полнее и равномернее обогреть всю площадь помещения или смонтировать контур горячего водоснабжения.

Капельная подача осуществляется по металлической трубке, подведенной к масляному испарителю. Другой конец трубки выведен наружу и подсоединен с помощью гибкого шланга к баку.

В верхней части печи находится дымовой патрубок, подсоединяемый к дымоходу. Температура вверху печи, даже оснащенной теплообменником, высока, поэтому дымоход должен монтироваться со строгим соблюдением правил пожарной безопасности.

Не рекомендуется делать печь с капельной подачей в открытом исполнении! Масло может воспламениться!

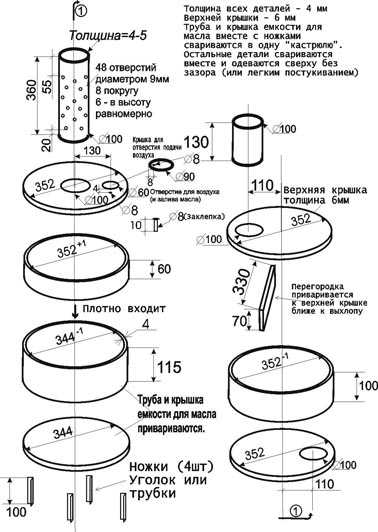

Чертежи печи на отработке с капельным поливом приведены на рисунке.

Из чего можно сделать?

Благодаря простой конструкции печь на отработке с капельной подачей масла можно сделать своими руками практически из любого материала: листового железа, старой бочки, газового баллона.

Единственное условие — стенки не должны быть тоньше 4 мм, в противном случае корпус поведет при топке.

Простой и надежный способ — сделать своими руками печь из газового баллона. Его корпус прочен и способен выдерживать большое давление и нагрев, а размеры как раз подходят для печки, способной отопить гараж, мастерскую или небольшой частный дом. Такая печь на отработке, при аккуратном исполнении, безопасна, ее легко чистить и растапливать. Работа печи показана в видео.

Смотреть видео: печь на отработке

Необходимые материалы

    Для сборки печи капельного типа, работающей на отработанном масле, понадобятся:
  • газовый баллон на 50 литров — б/у, но без повреждений корпуса;
  • труба металлическая Ø100, с толщиной стенки не менее 3,5 м — около двух метров;
  • обрезки металлического равнополочного уголка 40-50 мм для теплообменника, подставки и других мелких деталей;
  • листовая сталь 4 мм, тоже можно использовать обрезки подходящего размера;
  • чугунный тормозной диск от легкового автомобиля;
  • отработанный баллон от фреона стандартного размера с рабочим игольчатым вентилем;
  • металлическая труба ½ дюйма — около полуметра;
  • шланг подходящего диаметра, который можно надеть на трубу ½ дюйма и хомуты;
  • вентиль шаровый на ½ дюйма;
  • дверные петли и задвижка для дверцы топки.

Для воздушного теплообменника также потребуются канальный вентилятор и трубы подходящего диаметра. Можно использовать гофротрубу или комплектующие для дымохода.

Подготовка баллона

Газовый баллон, даже после длительного проветривания, содержит газовый конденсат. Чтобы его удалить, необходимо снять с него редуктор и вентиль и выставить на свежий воздух на пару суток.

После этого в дне баллона очень аккуратно сверлят отверстие. Чтобы избежать искр, сверло нужно смочить маслом. Сверлится отверстие в толстом металле плохо, поэтому лучше начать со сверла меньшего диаметра, а потом рассверлить его до необходимого. В итоге должно получиться отверстие диаметром 10-16 мм.

Просверленный баллон заполняют водой и, после выдержки в течение суток, сливают ее. Конденсат имеет резкий и крайне неприятный запах, поэтому сливать его нужно аккуратно и вдали от жилых объектов. Можно повторить процедуру, чтобы промыть баллон как следует.

Корпус печи

Баллон условно разделяют на две неравные части: нижняя — на 1/3 высоты, и верхняя — на 2/3. В обеих частях вырезают проёмы, по ширине примерно на четверть окружности. Выполнение проёмов показано на фото.

Вырезают отверстия с помощью болгарки, стараясь делать ровный срез — вырезанные куски металла потом будут использованы для изготовления дверок.

Внутреннее пространство баллона еще раз промывают водой под напором из шланга. Это поможет окончательно смыть остатки газового конденсата.

Отсеки печи необходимо разделить металлической вставкой. Ее вырезают своими руками из листового металла 4 мм по размеру баллона.

Этот круг образует дно камеры сгорания паров масла. Камера в результате получается достаточно большого размера, что позволяет использовать печь для топки дровами или брикетами, а также сжигать в ней мусор. Примеряют дно на место и при необходимости подгоняют его.

Горелку делают своими руками из отрезка трубы Ø100 мм, длина — 20 см. В нем. с помощью дрели и сверла по металлу. делают отверстия диаметром 10 мм.

Отверстия располагают по окружности в шахматном порядке примерно до середины горелки.
Внутреннюю часть трубы после рассверловки отверстий тщательно шлифуют, чтобы не осталось заусенцев. На них в процессе эксплуатации печки будет оседать сажа и копоть.

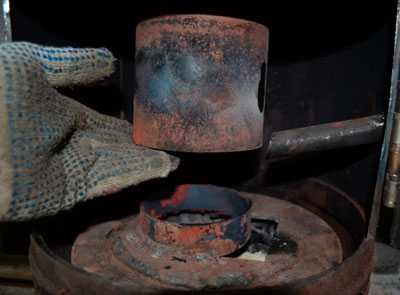

Горелку устанавливают в предыдущую деталь — дно верхней камеры, после чего проваривают стык с помощью сварочного аппарата.

Полученную деталь устанавливают на место — в корпус печи между камерами. Ставят ее перфорированной частью вниз. Отверстия предназначены для свободного подсоса воздуха.

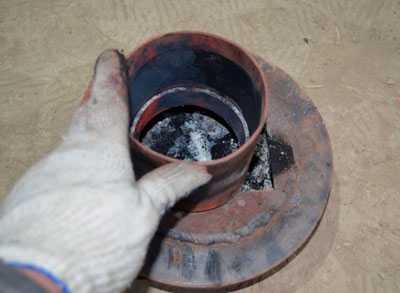

Поддон для отработки, образующий дно нижней камеры, выполняют своими руками из автомобильного тормозного диска подходящего диаметра. Можно взять использованный диск. Чугун — жаропрочный материал, к тому же конструкция диска позволяет утяжелить нижнюю часть печи и сделать ее более устойчивой.

К нижней части диска приваривают заглушку, чтобы закрыть отверстия. Ее вырезают из листового металла 4 мм.

Из него же делают верхнюю крышку с проемом. Форма проема должна позволять приварить ответную часть горелки и оставить свободный доступ воздуху.

К крышке приваривают низ горелки — кусок трубы Ø100 мм, длина — 10 см.

Для стыковки частей горелки используют муфту. Ее можно сделать своими руками из трубы Ø100 мм, разрезанной вдоль и слегка разогнутой. Муфта необходима для того, чтобы сделать конструкцию горелки разъемной. Подняв ее, можно вынуть поддон для масла и прочистить его, а также удалить сажу с верхней части камеры и горелки.

Система подачи масла

В печах капельного типа, сделанных своими руками, подача масла производится от внешнего бака с помощью настраиваемой капельницы. В рассматриваемой конструкции печи в качестве капельницы используют использованный баллон из-под фреона. Главное условие — исправность его игольчатого клапана.


В нижней части баллона вырезают отверстие такого размера, чтобы было удобно заливать отработку из канистры или другой емкости. Можно установить на заливное отверстие сетку, она будет выполнять функцию фильтра грубой очистки. Бак для масла должен располагаться выше уровня печи, поэтому к корпусу можно приварить кронштейны для подвеса. К вентилю баллона подсоединяют шланг с помощью хомута.

В корпусе печи делают отверстие, располагая его со стороны установки масляного бака. Диаметр отверстия должен позволять закрепить полдюймовую трубу для подачи масла.

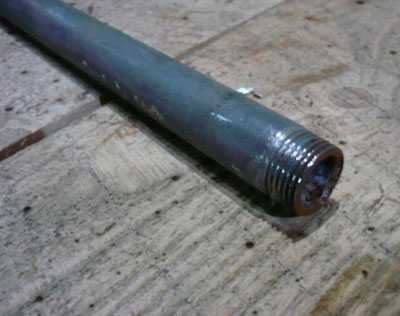

От трубы отрезают кусок нужной длины и на одном конце нарезают резьбу, а другой срезают под углом так, чтобы направить струйку масла точно в проем в поддоне.

Трубу приваривают к корпусу. Шов зачищают.

На другой конец трубы, оснащенный резьбой, накручивают шаровый вентиль. При сборке к вентилю подключают сгон с надетым на него свободным концом масляного шланга.

Теплообменник

В этой печи теплообменник — не обязательный элемент. Если необходимо отапливать небольшое помещение без перегородок, достаточно будет тепла от стенок печи. Но для большей эффективности рекомендуется сделать воздушный или водяной теплообменник, размещенный в верхней камере.

В качестве теплообменника используют отрезок трубы Ø100 мм такой длины, чтобы ее концы выходили за пределы корпуса на 10-20 см с обеих сторон. В корпусе с противоположных сторон делают два отверстия, в которые пропускают эту трубу. Закрепляют ее сваркой.

Над теплообменником приваривают рассекатель пламени из листового железа. Он будет разбивать пламя на языки, благодаря чему теплоотдача на стенки и трубу теплообменника увеличится.

Внутрь воздушного теплообменника устанавливают завихритель. Он необходим для ускорения воздушных потоков и лучшего теплосъема. Его делают из стальной полосы или уголка, разделенных на отогнутые лопасти.

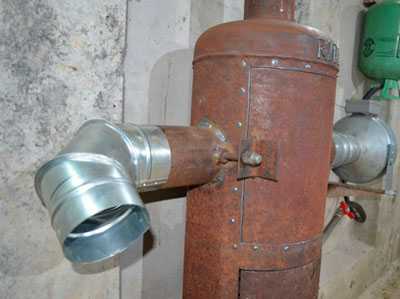

К трубе теплообменника подключают воздуховоды. Их можно сделать из неутепленной трубы дымохода и соответствующих угловых элементов. С одной стороны в воздуховод врезают канальный вентилятор. Вентилятор можно включить в сеть напрямую или через контакты термореле, установив его на корпус вентилятора и настроив температуру опытным путем.

Дверцы и запорная арматура

Из отрезанных на первом этапе фрагментов баллона делают дверцы, приварив к ним петли и задвижку.

На нижней дверке выполняют отверстие для улучшения подачи воздуха. Удобнее делать его в нижней части.

Для герметизации верхней дверки делают упорные пластины из стальной полосы. Их садят на заклепки.

Замок двери может иметь совершенно любую конструкцию, его можно сделать своими руками, так как открывают дверь нечасто, только для удаления сажи или при топке печи твердым топливом.

Дымовая труба и дымоход

Дымовой патрубок из обрезка трубы Ø100 мм приваривают к верхней части газового баллона, предварительно вырезав отверстие подходящего диаметра. Внутреннюю поверхность дымового патрубка зачищают от окалины, чтобы избежать осаждения копоти.

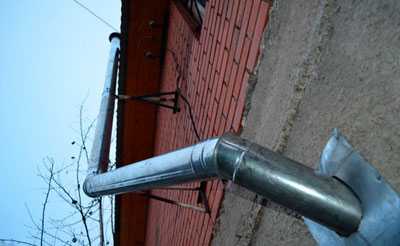

Дымоход делают из нержавеющей сэндвич-трубы, собирая ее из нужных элементов. Его можно вывести как через перекрытия, так и через стену.

Дымовые газы в печи на отработке имеют высокую температуру, из-за чего труба дымохода может прогореть! Нельзя использовать неизолированную трубу и стеновые проходки во избежание пожара!

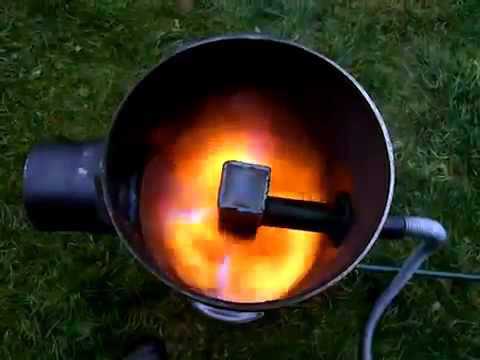

Видео: мини-печь капельного типа

Видео: печь «Инферно», часть 1 и часть 2

Розжиг и эксплуатация

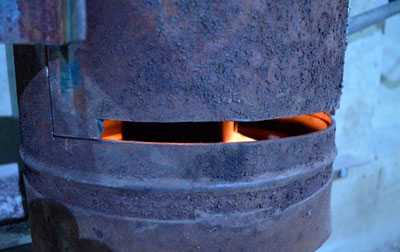

Разжечь холодную печь на отработке — непростая задача. Пары масла горят только в нагретом состоянии. Поэтому приходится разжигать ее с помощью других горючих жидкостей — бензина, спирта. Их наливают тонким слоем поверх масла в поддоне и поджигают.

При горении они нагревают верхний слой отработки, начинается испарение масла, и печь запускается в рабочем режиме. После этого открывают вентиль на шланге подачи масла и настраивают его поступление в печь. Для остановки печи достаточно перекрыть вентиль. Подача топлива прекратится и, как только масло в поддоне прогорит, печь погаснет.

Чистку печи от нагара и сажи делают с помощью металлических ершей или мелкого гравия, закидывая его в дымовую трубу. Проходя по стенкам дымохода, гравий отбивает сажу, и она падает внутрь топочной камеры. Открывают дверку и выметают сажу щеткой. Потом вынимают поддон, вычищают из него осадок и упавшую сажу, гравий и другие загрязнения.

При правильной эксплуатации и соблюдении пожарной безопасности печь из газового баллона способна служить долгие годы. Ее не рекомендуется ставить в жилом помещении из-за неприятного запаха, сопровождающего горение отработки, но можно установить ее в котельной и подключить водяной контур. В этом случае печь капельного типа может использоваться для отопления частного дома.

gidpopechkam.ru

Печь из газового баллона длительного горения, на отработке: чертежи

Самодельная печь из подручных материалов, или «буржуйка», впервые появилась в Петрограде в 1918 году. Вследствие гуманитарной катастрофы, последовавшей за революцией 1917 года, в городе перестало работать центральное отопление. Во многих домах постройки 20 века камины и печи носили чисто эстетические и декоративные функции и отопить большие квартиры не могли.

Печь из газового баллона

Положение усугублялось нехваткой дров. И тогда многочисленные кустарные мастерские развернули массовое производство компактных и экономичных быстро устанавливаемых железных печек на ножках, предназначенных для отопления одной комнаты, с трубой, выводимой в окно. По названию покупателей таких печек — представителей бывших богатых слоев общества — печки назвали «буржуйками». С тех суровых дней прошло столетие, но печки-буржуйки, существенно улучшив свою конструкцию, безопасность и экономичность, продолжают согревать небольшие помещения.

Такие печки доступны для изготовления в домашней мастерской, одним из лучших исходных материалов для них служит отработавший свое газовый баллон.

Особенности и разновидности самодельных печек из газового баллона

Все твердотопливные печи из газового баллона имеют общие элементы конструкции:

  • Корпус, в котором прорезаны отверстия для дверки, поддувала и вытяжной трубы.
  • Поддувало.
  • Вытяжная труба, снабженная дроссельной заслонкой.
  • Решетку колосника, расположенную невысоко над днищем печки. На ней размещается топливо и происходит его сгорание.
  • Внутренние стенки, формирующие поток продуктов сгорания.
  • Ножки.

Конструкция буржуйки

Через дверку происходит загрузка топлива и удаление золы и шлаков из подколосникового пространства. Через поддувало в камеру сгорания поступает поток воздуха и осуществляется регулировка режима горения. Поддувало делают конструктивной частью дверки либо выполняют в виде отдельного отверстия с заслонкой.
В вытяжную трубу врезают заслонку дроссельного типа, также регулирующую режим горения.
Печи из газового баллона выполняют в вертикальном и горизонтальном вариантах. Горизонтальная печь проще в исполнении, но занимает много места. Вертикальную можно разместить в любом углу помещения, у нее существенно лучше тяга и эффективность сгорания топлива.

Вертикальная печь из газового баллона
Горизонтальная печь из газового баллона

В печах на жидком топливе (их также называют масляными или капельными) вместо колосника закреплена горелка той или иной конструкции и смонтирован подводящий топливо трубопровод. Дверка намного меньше — она нужна не для загрузки топлива и выгребания золы и шлаков, а лишь регулировки потока воздуха, а также для монтажа и обслуживания горелки.

К базовой конфигурации печи из газового баллона домашний мастер может добавить различные усовершенствования: ограждение, предохраняющее от ожогов, конфорки для разогрева и приготовления пищи и напитков, вешалки для сушки одежды и обуви и т.п.

Как выбрать баллон

Баллон для бытового газа емкостью 5 литров слишком мал, для того чтобы обогреть помещение. Да и топливо в него поместится только в виде брикетов или щепок.
Баллон в 12 литров позволит развивать тепловую мощность до 3 КВТ. Такой печкой можно согреть небольшую сторожку или палатку.
Газовые баллоны в 27 литров дают до 7 квт, можно говорить об отоплении маленького садового домика, теплицы или гаража.

Варианты газовых баллонов

И, наконец, король бытовых газовых баллонов- 50- литровый гигант. Это оптимальный вариант для создания своими руками буржуйки, годной для отопления дачного дома.
40-лтитровые промышленные газовые баллоны имеют слишком маленький диаметр и толстые стенки. Их лучше разрезать и укоротить. Толстые стенки будут дольше прогреваться и дольше держать тепло. Прослужит такая печка также существенно дольше.

Технология выполнения печи из газового обычного баллона

ВАЖНО! Перед началом работ с любым газовым баллоном необходимо полностью удалить из него остатки газа! Для этого баллон заполняют водой с моющим средством, призванным избавить будущую печь от запахов газа и меркаптановой отдушки.

Далее размечают отверстия для дверки, поддувала и вытяжной трубы и вырезают их болгаркой.
Можно приобрести готовую чугунную печную дверку в блоке с поддувалом. В этом случае к проему в газовом баллоне приваривается рамка их уголков, а к ней болтами крепится литая дверка. Если эстетика не так важна, то дверку делают из вырезанного куска баллона. При этом неминуемо останется более или менее широкая щель. В самом примитивном варианте колосники и выступы, формирующие поток продуктов сгорания, отсутствуют.

Топливо загружается на дно печки, после его полного выгорания зола удаляется совком. В таком варианте трудно реализовать режим продолжительного горения.
особенности выполнения буржуйки горизонтальной
Горизонтальная печь из газового баллона вполне подойдет для отопления гаража или теплицы.

В горизонтальной буржуйке остается мало места для размещения колосника и лотка для золы, поэтому иногда колосник вваривают в дно печки, а ящик для золы приваривают снизу. Дверцы буржуйки навешивают на покупных или самодельных петлях. Интересный вариант — петли — это три звена массивной приводной цепи от мощного двигателя или другого механизма, крайние звенья привариваются к стенка и к дверке соответственно.

Процесс сборки вертикальной печи

Вертикальная печь сложнее в изготовлении, но требует меньшей площади для своей установки и обладает лучшими пользовательскими качествами. Объем баллона используется более рационально. Принцип действия печи не меняется, но реализуется с большей эффективностью. В вертикальном варианте делают две дверцы — для загрузки топлива и для зольного лотка. Колосники из арматуры ввариваются между этими дверцами.

В принципе, всю верхнюю часть печи можно отвести для загрузки топлива, что обеспечит длительную работу на одной загрузке. Однако часто объем камеры сгорания уменьшают, чтобы разместить в верхней части дополнительные теплообменники. Один из интересных вариантов — вваренные в верхней части газового баллона сквозные металлические трубы, по которым вентилятором (обязательно термостойким) прогоняется воздух.

Процесс сборки вертикальной печи из баллона

Такое устройство существенно повысит теплоотдачу и в несколько раз сократит время прогрева помещения. Если через проходные трубы наладить принудительную циркуляцию воды, то можно смонтировать систему водяного отопления.

Печь длительного горения бубафоня

Печь типа бубафоня, изготовленная из газового баллона, буржуйкой является только по внешнему виду.
Конструкция и принцип ее действия существенно отличаются от простой буржуйки.

Схема работы печи длительного горения бубафоня

Печи этого типа выпускаются несколькими промышленными предприятиями, но стоят недешево. При наличии оборудованной домашней мастерской и базовых навыков сварочных и слесарных работ печь бубафоня из газового баллона вполне доступна для изготовления своими руками.

Особенности и принцип работы

В ней реализован принцип длительного горения, основанный на физико-химическом явлении пиролиза — тления топлива при недостатке кислорода и сгорании выделяемых при этом газов. Одной загрузки дров хватает на 4-8 часов горения.
Конструкция печки отличается тем, что труба подачи воздуха с заслонкой на конце расположена вертикально и выходит через верх печки с небольшим не герметизируемым зазором,

Труба имеет вертикальную подвижность. На ее нижнем конце закреплен массивный диск с направляющими для потока газов. Дымоход приварен в верхней части печки сбоку. Дрова загружаются в печь вертикально, диск прижимает их к колосникам. По мере сгорания нижних слоев топлива диск опускается, и подача воздуха для горения осуществляется к верхнему слою топлива, подвергаемого пиролизу.

Преимущества и недостатки

Преимущества печи верхнего горения бубафоня следующие:

  1. Высокая топливная эффективность. Тепло не улетает в трубу.
  2. Простота изготовления и эксплуатации.

Однако конструкции свойственны и недостатки:

  1. Невозможно пополнить запас топлива в печке до его полного сгорания.
  2. Невозможно прервать процесс горения.
  3. При снижении тяги песка дымит.
  4. Не пригодна для быстрого прогрева холодных помещений.

Необходимые материалы для изготовления печи бубафоня

Необходимые материалы — все тот же газовый баллон, арматура для колосников, патрубок 90 градусов, металлическая труба длиной метр-полтора и тяжелый диск, по диаметру чуть меньший внутреннего диаметра газового баллона.

Печь бубафоня из газового баллона, сделанная своими руками, подойдет для отопления теплицы или другого необитаемого помещения.

Особенности эксплуатации

При эксплуатации важно помнить следующее:
Дрова в слоях должны быть одной длины, загружать их следует аккуратно и ровно, не допуская перекосов

Схема печки длительного горения бубафоня

Для первоначального прогрева и выхода на режим пиролиза печке требуется час или больше, при этом расходуется до одной пятой части топлива

Требуется также внимательно следить за положением заслонки, чтобы не допускать задымления помещения.

Печь на отработке

Печь на отработанном масле работает следующим образом: в топливный отсек заливается запас масла, его поджигают, а через воздушную заслонку подают больший или меньший поток воздуха, управляя, таким образом, мощностью печи. Продукты сгорания поднимаются по вертикальной перфорированной трубе и увлекают за собой пары испаряющегося масла.

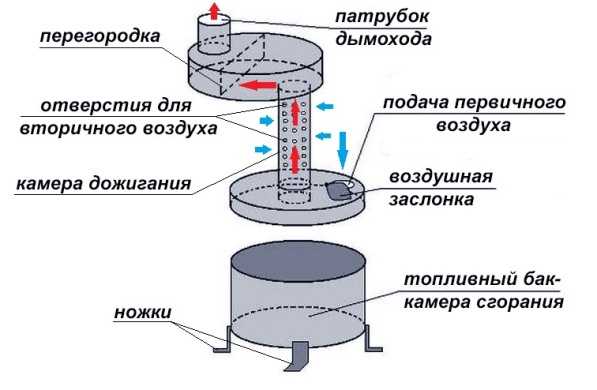

Эта смесь дожигается по всей длине трубе и попадает в камеру дожига, разделенную на две части. В первой дожигаются масляные пары, во второй при недостатке кислорода азотные соединения расщепляются на кислород и азот. Получающийся кислород способствует дожиганию продуктов сгорания, обеспечивая постоянство температуры и энергетическую эффективность.

Пиролизная масляная печь

Пиролизная масляная печь, сделанная из газового баллона, обладает весьма высоким коэффициентом полезного действия — около 80%. Недостаток такого устройства пиролиза — вредные испарения и неприятный запах. Такая печка неприменима в жилых помещениях и в местах содержания животных.

Как сделать масляную печь из баллона

Печь на отработке из газового баллона делается в вертикальном исполнении. С баллона срезается верхняя часть, в которую вваривается камера дожига. В полу камеры устраивают закрывающееся заслонкой отверстие для долива масла.
Выходное отверстие для дымохода из отсека дожига следует располагать как можно дальше от ее перегородки, минимум в 20 см.

Печь на масле для теплицы

Важно помнить, что масло в горячую пиролизную печь из газового баллона добавлять следует крайне осторожно, лучше подождать ее полного остывания. В более сложных конструкциях маслопроводную трубку выводят через верхнюю крышку, в такую печь масло можно добавлять, не прерывая горения
Сделать такую печку из баллона в 50 литров вполне доступно для мастера средней квалификации

Разновидности масляных печей

На отработанном масле отработке можно сделать уже рассмотренную пиролизную печь. Другая разновидность масляной печи из газового баллона — капельница или печь длительного горения.
На дне камеры сгорания располагается кирпич. Над ним находится подводящая масло (или солярку) трубка.

Вентилем с тарельчатым клапаном подачу масла регулируют так, чтобы капала примерно одна капля в минуту. Для запуска печи на кирпич наливают небольшую лужицу масла и поджигают, кирпич раскаляется, и следующие капли вспыхивают от соприкосновения с ним. Продукты сгорания поднимаются в верхнюю часть печки и нагревают ее.

Плюсы и минусы капельницы

Преимущества капельницы:

  1. Чрезвычайная простота конструкции, минимальное количество материалов.
  2. Экономичность.
  3. Недостатки.
  4. Непригодна для помещений с людьми и животными.
  5. Высокая пожароопасность.

Возможно, один из предложенных вариантов привлечет внимание домашнего мастера, и он попробует свои силы на поприще изготовления печки из газового баллона своими руками.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Печь на отработке своими руками (длинный пост)

Порядок сборки такой:

1.)Делаем корпус.
а.)Берем толстостенную трубу диаметром 210 мм, толщиной стенки 10 мм. Высота 780 мм.
б.)Из листовой стали толщиной не менее 5 мм вырезаем дно диаметром 219 мм и привариваем его с одной стороны. Это дно.
в.)К дну приваривают ножки (их можно сделать из болтов).
г.)На расстоянии 70 мм от дна делают смотровое окошко. Через него можно будет отслеживать горение и разогревать чашу на «старте». Размеры, соответственно делаете чтобы было вам удобно. Саму дверцу делают из вырезанного куска трубы, приварив тонкий буртик. Но закрываться все должно герметично, потому по периметру дверцы прокладывают асбестовый шнур. Можно использовать печное литье, тогда размеры отверстия вырезаются под нее. Крепить ее можно на болты прямо к корпусу (асбестовый шнур обязателен и тут).
д.)С противоположной стороны корпуса отступив от верха 7-10 см, приваривают трубу для отвода дымовых газов. Ее диаметр 108 мм, толщина стенки 4 мм.

2,)Мастерим крышку.
а.)Из металла толщиной 5 мм вырезают круг диаметром 228 мм.
б.)По краю приваривают буртик из полосы металла шириной 40 мм, толщина металла — 3 мм.
г,)По центру крышки вырезается отверстие диаметром 89 мм, второе диаметром 18 мм вырезается сбоку. Меньшее отверстие служит еще одним смотровым окошком, на него изготавливается крышка, которая по совместительству используется как предохранительный клапан.

3.)Делаем трубу для подачи воздуха и топлива.
а.)Берем кусок трубы диаметра 89 мм, с толщиной стенки 3 мм, длиной 760 мм.
б.)Отступив от края 50 мм по окружности высверливают 9 отверстий по 5 мм диаметром.
в.)На 50 мм выше этих отверстий делают еще два ряда дырок диаметром 4,2 мм, по 8 шт в каждом ряду.
г.)Поднявшись еще выше на 50 мм делают четвертый ряд отверстий по 3 мм в диаметре. Их должно быть 9 штук.
д.)С той же стороны, по краю болгаркой нарезаются прорези толщиной 1,6 мм и высотой 30 мм. По окружности трубы их нужно сделать 9 шт.
е.)С другого конца трубы, отступив 5-7 мм вырезаем отверстие диаметром 10 мм.
ж.)В вырезанное отверстие вставляем трубу подачи топлива. Ее диаметр 10 мм, толщина стенки 1 мм. Заканчивается она на одном уровне с трубой подачи воздуха. Длинна и угол изгиба зависят от того, где будет расположена емкость с топливом.

4.)Готовая труба подачи воздуха и топлива приваривается к крышке. Она выставляется так, чтобы до дна корпуса она не доставала на 120 мм.

5.)Изготавливаем чашу для топлива
а.)Теперь от трубы диаметром 133 мм, с толщиной стенки 4 мм отрезают кусок 30 мм.
б.)Вырезаем из листовой стали толщиной 2 мм круг диаметром 219 мм.
в.)Привариваем к кусочку трубы. Получилась чаша, куда подается топливо.

6.)Сборка.
а.)Внутри корпуса на расстоянии 70 мм от дна устанавливается чаша. За ней можно будет наблюдать (и разжигать) из нижнего смотрового люка.
б.)Устанавливаем крышку с устройством подачи топлива/воздуха.
в.)На дымовой патрубок устанавливается дымоход. Труба диаметром 114 мм, стенкой 4 мм. Ее высота — не менее 4 метров. Часть, которая остается в помещении может быть не изолированной, на улице ее лучше утеплить. Дымоход — только вертикально вверх, наклонные участки исключаются.

После установки масло-бака можно начинать испытания. Сначала в чашу укладывается немного бумаги, заливается горючей жидкости, все поджигается. После того как бумага почти прогорела, открывается подача масла.

Этот чертеж печи на отработанном масле не зря дан с таким точным указанием материалов. Использовать нужно именно такие запчасти. В результате работы самодельной печи, при расходе 1-1,5 литра топлива в час, вы сможете отопить помещение до 150 «квадратов».

fishki.net

Печи на отработанном масле своими руками из газового баллона | Страница 9 | Termoportal.ru

Печь на отработке 20-30квт, поправьте схемку пожалуйста!

Всем привет! Небольшое предисловие

Остался без работы, денег почти нет, но есть станок фрезерный с ЧПУ, который стоит в доме, но в доме нет никаких коммуникаций, кроме электричества. Хочу сделать там небольшой цех и трудиться самостоятельно. Для этого нужно сделать отопление. Кроме станка, торцовки и ГАЙКОверта ничего нет из инструмента! Рассматриваю для себя единственный сценарий: взять точную схему, взять точное количество материала, съездить (далеко) к знакомым и все сварить за 1 день. Ездить дом-знакомые для переделки и доработки очень накладно по бензину.

Дом из СИП (стены ППС 150, потолок и пол ППС 200), 150 квадратов, по воздуху 550 кубометров. Внутри все перегородки каркасные И НЕ ОБШИТЫЕ, без утеплителя, т.е. считайте что цельное помещение 150 квадратов без стен и межэтажного перекрытия.

Дымохода нет, для минимизации трат хочу через стену вывести огрызок сендвич трубы, примерно пол метра, на конец поставить колено 90 градусов с колпаком. На ВВ улитка от ВАЗ

Я вижу, что самый дешевый вариант это печь на отработке с принудительным обдувом (для котла нужны дорогие батареи и трубы). Я нарисовал модель в sketchup, правда получился котел. Но если убрать трубки подачи и отвода тосола, а на красный баллон наварить полосы, то получится радиатор, который и нужно обдувать.

Материалы: корпус – кислородный баллон D219, рубашка – пропановый баллон D299, дожигатель – труба нержавеющая сталь D80х3мм 18х12х10Т, чаша – баллон кислородный D140, утеплитель базальтовая вата плотностью >100, трубка ПВ сталь нержавеющая подешевле D10x1мм

Пожалуйста, помогите упростить конструкцию печи и поправить ошибки в моей модели, чтобы я мог сделать один раз и не ездить переделывать. Особенно с отверстиями в дожигателе, сверлить такое количество и под углом, без сверлильного станка… Есть другие варианты?



termoportal.ru

Печка на отработке своими руками: чертежи, видео и фото

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Устройство отопления, использующее отработанное машинное масло – экономичное и простое решение проблемы отопления гаража, мастерской, теплицы и даже дома. Кроме дешевизны топлива, являющегося, по сути, отходами, эта печь отличается высоким коэффициентом полезного действия. Печка на отработке своими руками, чертежи, видео и фото которой представлены в данной статье, может быть вполне изготовлена самостоятельно.

Масляная печка может быть изготовлена из газового баллона

Содержание статьи

Достоинства и недостатки агрегата

Устройство, работающее на машинном масле особенно популярно на автосервисах, где этого сырья всегда избыток.

Преимущества отопительного прибора на отработке:

  • в результате горения машинного масла не образуется копоть и гарь;
  • прибор пожаробезопасен, так как горит не само масло, а его пары;
  • сырье для работы печи ничего не стоит, его можно раздобыть на любом СТО.

Устройство масляного отопителя

Полезная информация! Многие автосервисы, использующие другие виды отопления, с радостью избавляются от запасов отработки, так как её сложно утилизировать.

Минусы использования отработки:

  • перед использованием отработку необходимо очищать от примесей воды и спирта, в противном случае могут засориться форсунки агрегата;
  • отработку нельзя хранить на морозе, поэтому её придётся держать в теплом гараже или в специально подготовленном бункере.
Отработку после слива нужно хранить в закрытых контейнерах

Виды и чертежи печи на отработанном масле своими руками

Самодельные устройства на отработке бывают нескольких разновидностей:

  • конструкции из металлической трубы или газового баллона;
  • устройства с дополнительной подачей воздуха;
  • отопительные приборы с капельным поступлением масла.

Чаще всего можно встретить отопители, изготовленные из корпуса обычного баллона для газа.

Чертёж печки на отработанном масле:

Схема сборки масляной печи

Капельная подача масла – довольно сложный процесс, который сложно воспроизвести в кустарных условиях. Обычно такие печи изготавливаются промышленными производителями и их можно купить. Печка на отработке капельного типа капризна в плане чистоты топлива, поэтому для неё подходит только очищенное масло.

Принцип работы печи с подачей топлива капельного типа

В таких печах устанавливают специальный фильтр для очистки. Некоторые умельцы применяют для этой цели топливные автомобильные фильтры. Насос для капельной подачи тоже можно взять от авто, сделав обратку для устранения избыточного давления. Для регулировки подачи масла применяют обычную медицинскую капельницу.

Особенности эксплуатации масляных печек

Отопительный агрегат устанавливают на твёрдой ровной поверхности, закрытой металлом или керамической плиткой

Крышка бака для заливки масла и регулировочные инструменты должны располагаться в свободной зоне доступа. Для вывода отработанных газов потребуется установка вытяжного вентиляционного рукава. Внутренний диметр рукава должен быть не меньше десяти сантиметров. Хорошо, если вытяжная труба легко отсоединяется от печки, так будет проще проводить регулярную чистку агрегата.

Обратите внимание! Конец вентиляционного рукава должен быть абсолютно вертикальным, иначе ветер сможет задувать в трубу, и гасить пламя. Высота вертикального участка – не менее четырёх метров.

Перед запуском отопительного прибора необходимо проверить целостность вентиляции и отсутствие лишних предметов в устройстве. Для ускорения процедуры растопки в топливный отсек можно добавить немного жидкости для розжига или керосин.

Поджигают смесь фитилём из бумаги или ветоши

Через пять-десять минут печь начнёт разогреваться и топливо закипит. После запуска процесса важно контролировать печку и периодически добавлять топливо.

Обратите внимание! Зазор в отверстии топки должен быть не более полутора сантиметров, так в помещение не будет попадать сажа.

Для прекращения работы устройства достаточно просто прекратить подачу масла. Для срочного тушения применяется огнетушитель. Водой масляные печи тушить не рекомендуется.

Как правильно разжечь печь на отработке, видео:



Отопительный прибор на отработке необходимо чистить не реже одного раза в месяц. Для этой цели устройство разбирают, удаляют сажу с внутренних стенок и дымохода. После чистки все стыки промазываются герметиком.

Меры безопасности

Важно помнить, что печь на отработанном масле – прибор, который при несоблюдении мер безопасности может нанести вред имуществу и здоровью человека. Именно поэтому следует:

  • Не использовать в качестве топлива ацетон, бензин и другие легко воспламеняющиеся жидкости. Несоблюдение этого правила чревато взрывом прибора.
  • Удалить от печи все предметы мебели, текстиль. В радиусе метра от печи не должно быть ничего, что может легко загореться.
  • Нельзя использовать печку без дымохода, с закрытыми воздухозаборниками и оставлять её без присмотра на долгое время.

Не стоит доверять розжиг и долив топлива детям или людям, не умеющим пользоваться агрегатом

  • Не рекомендуется заливать печь водой для погашения пламени.
Полезная информация! Для самостоятельного экстренного тушения огня можно приготовить раствор из двадцати пяти литров воды, восьми килограммов соли и четырёх с половиной килограммов нашатыря. Эту смесь хранят в герметично закрытых пол-литровых бутылках. В случае аварийного возгорания бутылки с силой бросают в зону пожара, так, чтобы они разбились. Образовавшийся из смеси газ потушит огонь.

Как изготовить печку на отработке своими руками: чертежи, видео, фото

Отопительный прибор на вторичном машинном масле имеет следующие основные элементы конструкции:

  • первую камеру с отверстием для воздуха и доливания топлива;
  • вторую камеру для горения газов, имеющую многочисленные отверстия для доступа кислорода;
  • третью, верхнюю камеру для дымообразования и дожигания остатков газов.

Чертёж отопительного прибора на машинном масле

Печи с водяным контуром на отработанном масле

Масляную печку можно изготовить самостоятельно. Для этой цели потребуется неисправный баллон для газа с цельным корпусом.

Для работы потребуется:

  • сварочный аппарат для дуговой сварки;
  • дрель, рулетка, строительный уровень, болгарка;
  • трубы для дымохода и горелки;
  • баллон на пятьдесят литров.

Статья по теме:

Сварочный аппарат инвертор: какой лучше для дома и дачи? В отдельной публикации мы расскажем о правильном выборе данного устройства по своим задачам и бюджету.

Как сделать печку на отработке:

  • К баллону привариваются железные ножки высотой двадцать – тридцать сантиметров.
  • Корпус разрезается в соответствии со схемой.
  • Высверливается вход для радиатора, и устанавливаются труба.
  • Вверху трубки вырезается отверстие диаметром пять сантиметров для движения воздуха.

Печь окрашивается смесью из мела, силикатного клея и алюминиевой пудры.

Видео: печка на отработке своими руками, чертежи и процесс сборки



Чертёж отопителя на основе газовой плиты


Схема работы печи с вентиляторами для принудительной подачи воздуха

Несколько советов

  • Не стоит устанавливать печь на отработке в помещениях, где постоянно находятся люди. Агрегат выжигает кислород, что может отрицательно сказаться на самочувствии человека.
  • Для повышения коэффициента полезного действия устройства можно организовать дополнительную подачу воздуха с помощью вентилятора.
  • Верхняя часть масляной печки сильно нагревается, на ней можно греть воду или разогревать пищу.

Подача воздуха с помощью вентилятора увеличивает производительность котла

Тепло из отходов

Изучив чертежи и видео изготовления печки на отработке своими руками, можно с уверенностью сказать, что нет ничего невозможного. Сборка печки на масляном топливе не займёт много времени.

Самодельные отопители на отработке менее капризны к качеству топлива

Такой отопительный агрегат – бесценное устройство для гаража или техсервисной станции, где отработка – бросовый материал. Важно лишь соблюдать меры безопасности, и правильно эксплуатировать прибор.


ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Загрузка…

aquatic-home.ru

Печь на отработанном масле своими руками

Недавно сам сделал печь на отработанном масле. Времени, как и денег, ушло немного. За фото не судите – делал наспех, поэтому особо аккуратничать было некогда. Также такую печь можно топить дровами – большая камера хорошо для этого подходит.

Вот такая печка на отработке

Вот такая печка на отработке

Отработка

Отработка

Содержание статьи

Техника безопасности

Сразу начну с предупреждений и нравоучений. Перед началом работы трезво оцените свои возможности. Помните: такая печь является потенциально опасным оборудованием. Любые ошибки могут привести к трагическим последствиям. Но если вы все сделаете правильно, готовая самодельная печь на отработке ни в чем не будет уступать сертифицированному обогревателю заводского производства.

Печь я изготавливал сам. Специалистом в сфере отопительных систем я не являюсь и на подобное звание не рассчитываю, инструкцию подаю как есть, можете пользоваться строго под свою ответственность.

Единственное, что могу посоветовать из своего опыта: ни в коем случае не собирайте масляную печь не капельного типа. У подобных агрегатов резервуар для отработки расположен внизу основной части конструкции. Делать это не рекомендуется по той причине, что при нагревании масло становится пожароопасным и в целом непредсказуемым.

Также я не советовал бы вам собирать печку с открытой горелкой и пламенем.

Также я не советовал бы вам собирать печку с открытой горелкой и пламенем

Также я не советовал бы вам собирать печку с открытой горелкой и пламенем

Принцип работы самодельной печки на отработке

Моя печка на отработке работает по очень простому принципу. Производится розжиг. Топливо начинает гореть на поверхности корпуса и раскаляет печку. По ходу процесса через дымоотводящую трубу под воздействием тяги выводятся нефтяные пары.

Конструкция печки включает часть дымохода с множеством отверстий (обычно их до 50). Эта часть агрегата называется горелкой. В такой горелке нефтяные пары перемешиваются с кислородом, поступающим в дымоотводящую трубу под воздействием тяги. В результате их смешивания процесс горения начинает осуществляться гораздо чище и интенсивнее с выделением огромного количества тепла.

Принцип работы самодельной печки на отработке

Принцип работы самодельной печки на отработке

Из чего собирать печь?

Для сборки подобной печки я подготовил следующее:

  • баллон от газа на 50 литров;
  • стальную трубу. Лучше всего использовать трубу диаметром 10 см. На корпус, горелку и дымоход хватило двух метров изделия;
  • стальной уголок. Всего у меня ушло немного больше метра уголка на 5 см. Из него я делал подставку под печку, различные внутренние детали теплообменника и дверные ручки;
  • лист стали. На заглушки и днище верхней камеры ушло около 50 см2 4-миллиметрового листа;
  • тормозной диск. Я использовал чугунный диск от машины. Главное, чтобы по размеру он свободно входил в баллон;
  • пустой баллон от фреона. Подойдет стандартный баллон. Главное, чтобы игольчатый вентиль работал. Его я использовал для изготовления топливного бака;
  • кусок шланга для подачи топлива;
  • пару хомутов;
  • кусок полудюймовой трубы. По ней в печку будет подаваться масло;
  • вентиль на полдюйма;
  • петли.

Изготовление корпуса

Из этого баллона буду делать печку

Из этого баллона буду делать печку

Я использовал б/у-шный баллон. Газа в нем уже не было, но на всякий случай я открыл вентиль и оставил баллон так на улице на ночь.

Потом я осторожно и медленно просверлил в днище баллона отверстие. Чтобы не появлялись искры, я предварительно смочил сверло маслом.

Отверстие

Отверстие

Потом я заполнил баллон водой и слил ее – это убрало остатки газа. Работайте аккуратно, старайтесь не разлить газовый конденсат, т.к. воняет он очень сильно и очень долго.

Потом я вырезал пару проемов. В верхнем проеме я сделаю камеру сгорания и поставлю теплообменник, в нижнем будет горелка с поддоном. Камера вверху специально сделана такой большой, чтобы при необходимости ее можно было топить дровами, прессованными брикетами и т.п.

Показано, как режу баллон

Показано, как режу баллон

Показано, как режу баллон

Показано, как режу баллон

Показано, как режу баллон

Показано, как режу баллон

Показано, как режу баллон

Показано, как режу баллон

В итоге вот что вышло

В итоге вот что вышло

Потом я еще раз промыл вскрытый газовый баллон от газового конденсата.

Дно камеры топливника и горелка

Затем я сделал дно для верхнего отсека печки. Для этого использовал лист стали 4-миллиметровой толщины.

Из стали дно вырезал

Из стали дно вырезал

Примеряю дно. Все вырезано аккуратно и соединяется почти без зазоров

Примеряю дно. Все вырезано аккуратно и соединяется почти без зазоров

Донце на месте

Донце на месте

Горелку решил делать 20-сантиметровой – этого хватит.

Это будет горелка

Это будет горелка

Сверлю отверстия

Сверлю отверстия

Подшлифовал

Подшлифовал

По окружности сделал множество отверстий, чтобы воздух мог спокойно попадать к топливу. Когда все отверстия были готовы, я отшлифовал внутреннюю часть горелки. Вы тоже обязательно сделайте это, т.к. на торчках и прочих дефектах начнет активно собираться сажа.

Сначала я вварил горелку в днище верхней камеры, а затем установил их на положенное место. На такую полку печки можно спокойно укладывать древесину. Актуально для случаев, когда нет возможности пополнить запасы отработки.

Сначала я вварил горелку в днище верхней камеры

Сначала я вварил горелку в днище верхней камеры

Установил горелку

Установил горелку

Изготовление поддона для отработки

Поддон сделал из чугунного автомобильного тормозного диска. Чугун отличается хорошей жаропрочностью, поэтому решил взять именно его.

Вот из этого диска и буду делать поддон

Вот из этого диска и буду делать поддон

Внизу приварил днище.

Стальной круг - это днище

Стальной круг — это днище

Приварил дно

Приварил дно

Сверху приварил крышку. В ней вы можете видеть ответную часть горелки и проем. Через проем в печку поступает воздух. Я сделал его широким – так лучше. С узким проемом воздушная тяга может быть недостаточно сильной, из-за чего масло не сможет попадать в поддон.

Дальше сделал муфту. Она в моей печке соединяет поддон и горелку. С муфтой обслуживать печку будет намного легче. При необходимости я могу доставать поддон и чистить горелку снизу.

Дальше сделал муфту

Дальше сделал муфту

Муфта

Муфта

Ставлю муфту на место

Ставлю муфту на место

Ставлю муфту на место

Ставлю муфту на место

Муфту сделал из 10-сантиметровой трубы, просто разрезав ее по продольной грани. Проем в муфте не заваривал – необходимости в этом нет.

Цены на популярные модели сварочных аппаратов

Сварочные аппараты

Обеспечение подачи масла

В отверстие вставлю трубку

В отверстие вставлю трубку

Через трубку будет капать отработка

Через трубку будет капать отработка

Трубку прихватил сваркой

Трубку прихватил сваркой

Подрезал трубку

Подрезал трубку

Дальше я работал над системой подачи масла. Для этого взял кусок трубы и приварил его к поддону посредством предварительно подготовленного отверстия. Трубу я заранее подрезал, чтобы струя отработки могла нормально проходить через проем в поддоне.

Это аварийный вентиль и трубка, которая ведет к баку

Это аварийный вентиль и трубка, которая ведет к баку

Провел трубку к баку и поставил вентиль.

Обустройство дымохода

Делаю дымоход

Делаю дымоход

Дымоотводящую конструкцию я сделал из 10-сантиметровой трубы. Ничего сверхъестественного – трубу просто приварил к отверстию в центре верхушки корпуса.

Дымоход вывел на улицу к крыше через стену. К стене прикрепил кусок металлического листа для противопожарной защиты. Саму трубу лучше пропускать через стену в специальном огнеупорном стакане.

Тут видно, как труба проходит через стену

Тут видно, как труба проходит через стену

Дымоход, вид с улицы

Дымоход, вид с улицы

Сборка теплообменника

Печку делал для обогрева гаража. Водяных батарей у меня в гараже нет, так что я решил, что лучше, чтобы сразу подогревался и циркулировал воздух. Если же у вас есть водяные батареи, то можете отказаться от воздушного теплообменника и просто пустить 4-5 водяных змеевиков через верхнюю камеру, подключив их параллельно. В таком случае конструкцию надо дополнить циркуляционным насосом и вентилятором. Подобное оснащение позволит обогревать печкой хоть весь дом, надо лишь комнату для установки печки выделить.

Сборка теплообменника

Сборка теплообменника

Вернемся к моему теплообменнику. Его я установил между дымоотводящей трубой и горелкой печки – тут тепла больше всего. К теплообменнику приварил железную пластину. Благодаря ей будет лучше удерживаться пламя. Также она поспособствует распределению огня внутри корпуса печки.

Внутри теплообменника поставил воздушный завихритель. Каких-то инженерных изысков в таком завихрителе нет, зато со своей задачей он справляется на все сто. При работе на максимальной мощности металл корпуса раскаляется до алого цвета, а нагретый выходящий воздух пробивает даже через перчатку. Сам завихритель можете увидеть на фотографии.

Делаю завихритель

Делаю завихритель

Делаю завихритель

Делаю завихритель

Делаю завихритель

Делаю завихритель

Поставил завихритель

Поставил завихритель

Дальше я взял канальный вентилятор и поставил его с одной стороны теплообменника. Кстати, к вентилятору можно подключить термореле для автоматизации. Это позволит самостоятельно устанавливать температуру и экономить ресурсы. Я, например, решил использовать термореле от Autonics – у меня оно просто валялось без дела. Но можно взять и какую-то бюджетную модельку, к примеру, Vemer KLIMA. Его я тоже опробовал, функционирует отлично.

Сделал наддув

Сделал наддув

Вот что получается

Вот что получается

Тепло концентрируется в отсеке топливника.

Бак для масла

Бак для масла

Бак для масла

Для изготовления бака я взял баллон от фреона. Можете за копейки купить его на любом СТО либо в пункте приема металла. Главное, чтобы игольчатый вентиль этого баллона был в исправном состоянии. С его помощью в будущем вы сможете точно контролировать объем подаваемого топлива.

Бак для масла

Бак для масла

Бак соединил с печкой с помощью шланга. Шланг подключил к вентилю. Сам бак закрепил в перевернутом положении.

Для заливки отработки вырезал в баке отверстие.

Обустройство дверец

Печка почти готова. Остаются последние штрихи. В дверке нижней камеры я вырезал проем, через который воздух может свободно поступать к поддону и горелке печки.

Зазор

Зазор

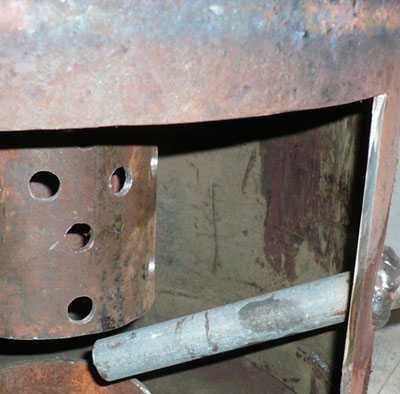

Проем в верхней дверце оснастил упорными пластинами для дополнительной герметизации.

Приклепал упорные пластины

Приклепал упорные пластины

Для верхней дверки собрал простой замок. В процессе нагревания корпус печки «ведет». Чтобы камера сгорания оставалась герметичной, верхняя дверка должна закрываться максимально надежно. Для этого я и сделал замок.

Простой замок

Простой замок

К стене привинтил несколько кусков металлического уголка.

На прикрученный уголок установил печку. Это и удобно (при необходимости можно будет намного легче проводить ревизию), и функционально (потери тепла в грунт уменьшаются).

Установил печку

Установил печку

Как разжигать и останавливать печь?

После множества экспериментов я нашел самый простой и эффективный способ розжига такой печки. Сначала я наливаю в поддон масло. Его не должно быть слишком много. Достаточно, чтобы масло перекрывало дно поддона.

Потом я беру кусок поролона и тщательно смачиваю его бензином или растворителем. Пропитанный поролон кладу в поддон так, чтобы нижняя часть куска погрузилась в масло.

Потом я поджигаю поролон. Он устойчиво горит, даже если тяга становится чересчур сильной. В результате поверхность поддона разогревается до необходимой температуры.

Затем я осторожно открываю вентиль бака с топливом так, чтобы оно начало течь очень тонкой струйкой. Регулируйте подачу отработки максимально осторожно и медленно.

Печка постепенно войдет в рабочий режим. Периодически следите за уровнем отработки в поддоне.

Чтобы остановить такую печку, достаточно попросту перекрыть вентиль на баке с маслом, а потом, когда прекратит течь масло, перекрыть и аварийный вентиль. Печь полностью потухнет в течение 3-5 минут и корпус начнет остывать.

Как чистить печь?

Первая чистка

Первая чистка

По ходу работы в горелке, дымоотводящей трубе и поддоне печи будет собираться нагар. Естественно, печку можно чистить только после ее остывания.

При чистке я обычно придерживаюсь следующей последовательности:

  • беру пару-тройку горстей чистого песка либо мелкой щебенки и поочередно забрасываю их в выход дымоотводящей трубы со стороны улицы;
  • убираю песок или щебенку с сажей из дымоотводящей трубы сквозь верхнюю камеру;
  • с помощью прутка смахиваю гарь со стенок горелки печки в нижний поддон;
  • достаю сам поддон и вытрушиваю отходы.

Надеюсь, мой опыт станет вам полезен, и вы сможете так же просто, как и я собрать печку на отработанном масле.

Удачной работы!

Видео – Печь на отработанном масле своими руками

Видео — Различные печи на отработанном масле

Видео — Различные печи на отработанном масле

Видео — Различные печи на отработанном масле

stroyday.ru

схема, устройство, чертежи масляной печки

Количество автомобилей на наших дорогах растет из года в год. Повышается и уровень вредных выхлопных газов в атмосфере, увеличивается масса изношенных шин и запчастей на свалках. Однако, один вид автомобильных отходов все же может принести реальную пользу. Это отработка масла из двигателя и прочих узлов и агрегатов, применяющаяся многими автолюбителями и даже домовладельцами в качестве энергоносителя для обогрева гаражей и домов. Главную роль здесь играет печь на отработанном масле, чаще всего – самодельная. Цель нашей статьи – рассказать об устройстве подобных печек и способах их изготовления в домашних условиях.

Печь на отработке для гаража

В широких кругах автовладельцев этот простой агрегат хорошо известен. С его помощью можно успешно отапливать небольшие помещения, где нет высоких требований к чистоте или эстетике. Это гаражи, небольшие дачные домики, мастерские и прочие аналогичные строения.

Показанные  на рисунке самодельные печи на отработанном масле имеют следующие достоинства:

  • простота конструкции и дешевизна;
  • нетребовательность к качеству топлива;
  • хорошая теплоотдача;
  • отопитель спокойно переносит периодические растопки в зимнее время;
  • компактность и мобильность;
  • отсутствует необходимость проведения монтажных работ.

Для того чтобы простая масляная печка функционировала надежно и устойчиво, требуется только одно — дымоходная труба с хорошей тягой.

Из недостатков необходимо отметить низкий КПД самого агрегата и присутствие неприятного запаха паров масел, появляющихся на некоторых режимах работы. Также стоит отметить разные загрязнения в виде пятен на полу или одежде, неизбежно возникающие при прямом контакте с автомобильной отработкой. Впрочем, повысить эффективность работы печки вполне по силам каждому домашнему мастеру, об этом будет сказано ниже.

Устройство и принцип работы печки

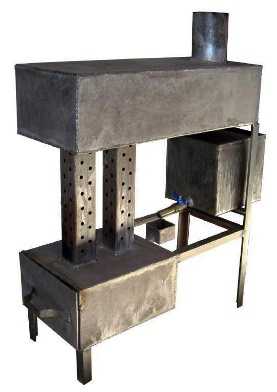

Агрегат состоит из двух бачков – верхнего и нижнего, соединенных между собой перфорированной трубой. При этом верхний бачок смещен относительно поперечной оси нижнего. В идеале форма этих емкостей – цилиндрическая, но, как показывает практика, печка с прямоугольными бачками работает ничуть не хуже. Для установки на пол конструкция имеет ножки. Ниже на схеме показано устройство печи:

Аппарат работает по принципу пиролизного сжигания тяжелого топлива. Как известно, температура воспламенения машинного масла достаточно велика, поэтому в домашних условиях можно его сжечь, если только обратить в пары. Чтобы этого достичь, нижний бак заполняется отработкой через воздушное отверстие примерно наполовину, после чего производится розжиг. Тут не обойтись без легкого топлива наподобие бензина или растворителя.

Горение бензина вызывает нагрев отработанного масла и его испарение, вследствие чего пары воспламеняются и печка постепенно переходит в рабочий режим. В нижнем баке, являющимся одновременно камерой сгорания, происходит первичное сжигание топлива с подачей воздуха через отверстие. Интенсивность процесса регулируется заслонкой, перекрывающей поток воздуха. Расход топлива на максимуме составляет 2 л / час, в режиме поддержания температуры – 0.5 л / час.

Самодельный отопитель на отработанном масле оборудован вертикальным газоходом с множеством отверстий для прохода вторичного воздуха. Попавшие в перфорированную трубу продукты горения вперемешку с масляными парами успешно дожигаются в ней, а также внутри верхнего бачка. Затем дымовые газы огибают перегородку и покидают печь через патрубок дымохода. Их температура достаточно велика, и чтобы не потерять львиную долю тепла вместе с газами, рекомендуется выполнить такие мероприятия:

  • проложить дымоходную трубу вдоль стены через все отапливаемое помещение с уклоном в сторону печи, способ проверенный, стенки трубопровода отдают много тепла в пространство комнаты;
  • сразу за патрубком газохода установить водяной контур – экономайзер, подключив к нему пару отопительных батарей и небольшой бак – аккумулятор.

 Печь на отработке с водяным контуром может работать лишь в условиях постоянного обогрева здания. В случае периодического протапливания систему придется заполнить антифризом. Зато КПД установки вырастет с безнадежных 40%, как у буржуйки, до оптимистичных 50—55%.

Как изготовить?

Любой домашний мастер, владеющий техникой и приемами сварочных работ, может спокойно и быстро изготовить этот незамысловатый агрегат. Вначале следует сделать заготовку материалов, ориентируясь на чертежи печи, работающей на отработанном масле:



Следуя столь подробному руководству, остается только взять и выполнить сборку заготовленных деталей. Для работы потребуется стандартный набор инструментов и приспособлений:

  • сварочный аппарат;
  • угловая шлифовальная машина;
  • дрель с набором сверл;
  • комплект слесарного инструмента;
  • измерительные приспособления.

По окончании сборки важно проверить обе емкости на герметичность и качество сварочных швов, поскольку масляная отработка со временем может просочиться через мельчайшие дефекты и поры. Выполнить это своими руками несложно, существует множество способов. Можно промазывать швы керосином и определять наличие дефектов визуально, либо намыливать стыки и подавать внутрь баков сжатый воздух.

Чтобы обогревать помещения средней площади, мощность масляной печи нужно увеличивать, предложенной выше простой конструкции будет недостаточно. Используя этот принцип работы, мощность нельзя наращивать бесконечно, но все же варианты есть. Например, печь с двумя камерами дожигания, отдельным топливным баком и выдвижной топкой, что представлена ниже:

Масляная печь с принудительным нагнетанием воздуха

Снабдить теплом целый частный дом площадью порядка 100 м2 может печка, работающая на масле и снабженная принудительным нагнетанием воздуха в зону горения. Ее преимущества очевидны:

  • большая мощность;
  • высокий КПД сжигания топлива;
  • можно добиться хорошего КПД использования теплоты сгорания путем автоматизации агрегата;
  • экономичность.

Конечно, в изготовлении такая печь несколько сложнее, кроме того, появляется прямая зависимость работы отопителя от надежности электроснабжения. В районах, где часты отключения электроэнергии, придется принять меры по обеспечению бесперебойной работы печи с помощью различных генераторов.

Конструкция печи с наддувом

Наддувная самодельная печка на отработке представляет собой цилиндрический сосуд закрытого типа, внутри которого расположена хорошо нам знакомая камера дожигания в виде трубы с отверстиями. В нижней части сосуда находится дверца для доступа к топке и розжига. Патрубок дымохода приварен к верхней части цилиндра, а принудительная подача воздуха в трубу с отверстиями через верхнюю крышку либо простой врезкой сквозь боковую стенку.

Отработанное масло располагается на самом дне сосуда и подается по мере необходимости в автоматическом режиме. Способы подачи могут быть различными: из емкости погружным насосом либо посредством поплавкового механизма, кому что больше нравится. Выше на рисунке показана схема печки с нагнетанием воздуха, водяной рубашкой и топливоподачей с помощью поплавкового клапана.

Отработанное масло на дне емкости разжигается путем добавления небольшого количества бензина или растворителя, затем включается вентилятор-нагнетатель. После прогрева топливо начинает активно выделять пары, что сжигаются с избытком кислорода. В результате образуется мощный факел пламени, распространяющийся во все стороны, как видно на фото.

Совет. Данная конструкция печи имеет одну особенность: от сильного пламени низ сосуда раскаляется докрасна. Когда нужно обогревать одно помещение, то напротив этой зоны снаружи ставят вентилятор обдува. Если же речь идет об отоплении дома, то печь снабжают водяной рубашкой.

Продукты горения, покидающие тело печи, имеют очень высокую температуру (иногда до 400 ºС), как и в предыдущем случае. С целью недопущения выброса тепла и повышения КПД агрегата дымоход надо обязательно снабдить водяным теплообменником, подключенным к системе отопления через накопительный бак. Тогда можно добиться показателя эффективности печи порядка 80—85%.

Рекомендации по изготовлению

Чтобы сделать печь на отработке с наддувом, проще всего взять старый баллон из-под пропана. В нем надо вырезать проемы для дверцы и дымохода, а также врезать трубу для подачи воздуха. Диаметр последней не имеет решающего значения, в нашем случае подойдет размер 50 мм. Отверстия в трубе надо проделать диаметром 9 мм по такой же схеме, как и в обычной печке. Кроме того, придется отрезать верх баллона и выполнить крышку с уплотнением из асбестового шнура. Для удобства не помешает приварить к ней ручки. Как это все реализовано на практике, можно посмотреть на видео:

Чтобы печь на отработке, сделанная своими руками, могла работать в разных режимах и поддавалась регулировке, ее снабжают соответствующей автоматикой. Для этого приобретают контроллер с датчиками температуры и связывают его по схеме с вентилятором. Тогда появится возможность устанавливать необходимую температуру нагрева и управлять ею, снижая при необходимости производительность нагнетателя.

Для справки. Зачастую такая конструкция изготавливается без принудительной подачи воздуха. Работа агрегата полностью зависит от силы тяги в дымоходе, а регулирование происходит вручную, заслонкой.

Заключение

Нельзя сказать, что самодельная масляная печь – это очень простое устройство и сделать его раз плюнуть. Но, с другой стороны, никаких особенных сложностей здесь нет, серьезно повозиться придется лишь с наддувной версией печи на отработке. Много времени отнимет изготовление водяной рубашки или теплообменника на дымоход, да еще монтаж и настройка автоматики.

cotlix.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
