Содержание

как сделать печку на отработанном масле, масляная печь, котел на отработке

Содержание:

1 Как это работает
2 Как пользоваться печью
3 Дно камеры топливника и горелка
4 Как чистить печь?
5 Дно камеры топливника и горелка
6 В чем разница между конвектором и радиатором
7 Делаем пиролизную печь на отработке
8 Заводские печи, их характеристики и особенности
9 Принцип работы печи на отработанном масле
10 Как сварить простую печь
- 10.1 Делаем капельный отопитель
11 Основные разновидности печей

Как это работает

Та часть баллона, которая была срезана изначально, будет использована как емкость для отработки. Не забывайте о том, что использовать вместо масла керосин или бензин нельзя ни в коем случае – это чревато взрывом. При желании, вы можете использовать готовую конструкцию не только для обогрева помещения, но и в качестве плиты для готовки еды. Достаточно приварить стальной прямоугольник к крышке.

Две трети емкости заполните маслом, для розжига можно добавить чуть-чуть керосина или бензина, подойдет и тряпка, смоченная в одной из этих жидкостей. Спустя 3-5 минут весь бензин выгорит и работать начнет, непосредственно, отработка.

После окончания эксплуатации следует почистить (хотя бы частично) сам баллон – достаточно хорошенько постучать крышкой сверху по конструкции, чтобы весь нагар отпал.

Как пользоваться печью

Чтобы задекорировать печь и сделать ее более привлекательной внешне, можно изготовить специальную краску. Пропорции ингредиентов такие: на 500 г жидкого стекла понадобится 200 г пудры алюминия и 20 г мела. Краски получается много, так что можно пропорционально уменьшить количество ингредиентов.

После интенсивного встряхивания все компоненты перемешиваются, и краску можно смело наносить на печь обычной кистью.

Обратите внимание на ряд правил безопасности в процессе эксплуатации печи:

устанавливать агрегат нужно подальше от сквозняков;
недалеко от печи нельзя оставлять легко воспламеняющиеся предметы и вещества;
со всех сторон печи должно быть около 50 см зазора;
важно избегать попадания воды в емкость с маслом, поскольку это приведет к расплескиванию кипящего топлива через горелку;
дымоход должен быть герметично соединен с агрегатом;
топливом для такой печи может быть только техническое масло.

Прогрев печи до рабочих температур происходит в течение 5 минут. В бак для топлива заливают отработку на 2/3 его емкости, а сверху вливают около 20-30 г растворителя или бензина. Поджигают фитиль на проволоке и сквозь отверстие для заливки масла поджигают им бензин. Так масло будет быстрее разогреваться, чтобы началось испарение. Когда пары загорятся в горелке можно увидеть устойчивое пламя, подпитывающееся поступающим кислородом. С помощью поддувала можно слегка регулировать интенсивность горения.

Обратите внимание, что горящую печь без надзора оставлять нельзя.

Дно камеры топливника и горелка

Из стали дно вырезал Горелку решил делать 20-сантиметровой – этого хватит.

Это будет горелка

По окружности сделал множество отверстий, чтобы воздух мог спокойно попадать к топливу. Когда все отверстия были готовы, я отшлифовал внутреннюю часть горелки. Вы тоже обязательно сделайте это, т.к. на торчках и прочих дефектах начнет активно собираться сажа.

Сначала я вварил горелку в днище верхней камеры, а затем установил их на положенное место. На такую полку печки можно спокойно укладывать древесину. Актуально для случаев, когда нет возможности пополнить запасы отработки.

Сначала я вварил горелку в днище верхней камеры

Как чистить печь?

Первая чистка

По ходу работы в горелке, дымоотводящей трубе и поддоне печи будет собираться нагар. Естественно, печку можно чистить только после ее остывания.

При чистке я обычно придерживаюсь следующей последовательности:

беру пару-тройку горстей чистого песка либо мелкой щебенки и поочередно забрасываю их в выход дымоотводящей трубы со стороны улицы;
убираю песок или щебенку с сажей из дымоотводящей трубы сквозь верхнюю камеру;
с помощью прутка смахиваю гарь со стенок горелки печки в нижний поддон;
достаю сам поддон и вытрушиваю отходы.

Надеюсь, мой опыт станет вам полезен, и вы сможете так же просто, как и я собрать печку на отработанном масле.

Удачной работы!

Дно камеры топливника и горелка

Затем я сделал дно для верхнего отсека печки. Для этого использовал лист стали 4-миллиметровой толщины.

Из стали дно вырезалПримеряю дно. Все вырезано аккуратно и соединяется почти без зазоровДонце на месте

Горелку решил делать 20-сантиметровой – этого хватит.

Это будет горелкаСверлю отверстияПодшлифовал

Сначала я вварил горелку в днище верхней камерыУстановил горелку

В чем разница между конвектором и радиатором

Делаем пиролизную печь на отработке

Теперь вы знаете, как собрать печь из газового баллона своими руками. Работающий на отработке или на любом масле агрегат порадует вас большим количеством тепла. Например, представленная выше схема печи на отработке рассчитана на обогрев помещения площадью 70-80 кв. м. Давайте теперь рассмотрим схему создания пиролизного агрегата – то есть, небольшой буржуйки.

Схема сборки пиролизной печи, работающей на отработке.

Данная печь будет состоять из трех основных частей:

Емкость для масла с крышкой и заслонкой;
Камера сгорания/пиролиза;
Камера дожигания.

Венчается все это дымоходом. Его рекомендованная длина – не менее трех метров, но лучше всего работают дымоходы высотой 4-5 метров.

Емкость для масла делается из отрезка трубы диаметром 344 мм, ее высота составляет 100 мм. Снизу привариваем крышку из листового железа. Верхняя крышка у нас съемная, она делается из трубы диаметром 352 мм – к ней привариваются бортики высотой 600. В крышке делаем центральное отверстие под камеру сгорания диаметром 100 мм. Рядом делаем отверстие диаметром 60 мм – оно будет служить поддувалом. Это отверстие закрывается простой вращающейся крышкой.

Регулируя просвет поддувала, мы сможем регулировать интенсивность горения, что повлияет на температуру воздуха в помещении. Если полностью закрыть поддувало на работающей печи, она может потухнуть.

Делаем камеру дожигания – используем трубу диаметром 352 мм и высотой 100 мм. В нижней части делаем отверстие диаметром 100 мм, в которое вставляется труба камеры сгорания. В верхней крышке делаем отверстие диаметром 100 мм под дымоход. Внутри, поближе к дымоходному отверстию, привариваем небольшую перегородку шириной 330 мм и высотой 70 мм. Наша печь на отработке своими руками почти готова.

Осталось доработать камеру сгорания. Здесь все просто – берем дрель и сверло на 9 мм, сверлим 48 отверстий (6 рядов по 8 отверстий в каждом). При общей высоте трубы камеры сгорания 360 мм, отверстия должны располагаться на участке, отстоящем на 20 мм от нижней части и 50 мм от верхней части.

После завершения всех работ проверьте герметичность всех сварных швов – это позволит рассчитывать на максимальную эффективность печки.

Проверку работоспособности получившегося агрегата проводите на улице. Это убережет вас от возможного пожара и других несчастных случаев.

Приступаем к испытаниям печи – устанавливаем ее на улице, заливаем отработку в емкость для масла, сверху подливаем керосин. Аккуратно поджигаем, оставляя поддувало открытым. Спустя некоторое время, печка выйдет на рабочий режим – можно отрегулировать интенсивность горения с помощью поддувала. После этого печка переносится в помещение (оно должно быть проветриваемым).

Для того чтобы обогрев был максимально эффективным, установите печь на отработке в углу, а боковые стенки оббейте оцинкованным железом, чтобы все тепло отражалось внутрь помещения.

Заводские печи, их характеристики и особенности

На фото заводская печь Тепламос НТ-612, работающая на отработанном масле.

Прежде чем мы расскажем, как сделать печь на отработке своими руками, рассмотрим несколько моделей печей заводской сборки. Типичный пример – печь Тепламос НТ-612. Это типичный капельный безвентиляторный обогреватель, ориентированный на использование в гаражах, мастерских, ангарах и прочих нежилых и технических помещениях. Мощность прибора варьируется от 5 до 15 кВт, расход топлива – от 0,5 до 1,5 л/час.

Тепламос НТ-612 относится к печам закрытого типа. В ней присутствуют дымоход и труба для подачи воздуха. Сгорание горючего происходит во внутренней камере. Для того чтобы печь вышла на рабочий режим, ее необходимо разогреть с помощью небольшого количества дизтоплива, налитого в специальную чашу. После сгорания топлива мы получаем готовую к заправке и дальнейшей работе печку – открываем подачу отработки и поджигаем ее.

В конструкции данного агрегата присутствует встроенный бак, в который помещается до 8 литров топлива.

Мини-печь на отработке типа «буржуйка» проста как спичечный коробок. Она изготавливается из листового железа и характеризуется универсальностью – она отапливает нежилые помещения и позволяет готовить еду (на поверхность камеры дожигания помещаются небольшие кастрюли, сковородки и чайники). Мощность подобных агрегатов варьируется в самых широких пределах. Работает оборудование на основе пиролиза.

Жар МС-25 может работать как на отработанном масле, так и на солярке.

Рассмотрим более солидную печь – это теплогенератор Жар МС-25. Агрегат может работать как на отработанном масле, так и на солярке. Для его работы необходима электроэнергия, питающая встроенный вентилятор. Тепловая мощность аппарата составляет 25-50 кВт, что позволяет ему обогревать площадь до 500 кв. м. При этом максимальный расход составляет до 4,5 л/час. Печка достаточно большая, весит она 130 кг и требует наличия хорошего дымохода. Температура поступающего в отапливаемые помещения воздуха составляет +50-70 градусов.

Принцип работы печи на отработанном масле

Прототипом для масляных печей, работающих на отработанном масле, является керогаз, который применялся ранее в деревнях и на дачах. В качестве топлива в нем использовался керосин, пары которого дожигали в отдельной камере. Чтобы сэкономить на топливе, был разработан вариант сжигания отработанного масла. Его можно приобрести бесплатно или за умеренную стоимость на любом СТО.

Составные элементы печки на отработанном масле

Создание самодельной печки на отработке не является трудным процессом. Главная задача состоит в правильной организации системы для продуктивного процесса сгорания масла. Для обеспечения полного сжигания паров тяжелые компоненты необходимо предварительно расщепить на легкие, что осуществляется в результате пиролиза. Для эффективного испарения осуществляется надлежащий подогрев масла.

Принцип работы масляной печи на отработке состоит в следующем. В первую очередь в нижней камере аппарата выполняется поджиг отработки. Интенсивность горения регулируется с помощью дроссельной заслонки в корпусе устройства, через которую в камеру поступает воздух. Пары масла, перемешанные с кислородом, по вертикальной трубе поднимаются вверх. Труба соединена с верхним бачком, который является камерой дожигания.

Смесь перемешивается под воздействием силы Кориолиса (силы инерции). Интенсивность процесса достигается правильным выбором диаметра и длины камеры сгорания. Для обеспечения полного сжигания воздух через заслонку должен поступать в достаточном количестве. Для этого он подсасывается дополнительно через отверстия, выполненные в вертикальной перфорированной трубе, соединяющей бачки.

Интенсивность горения регулируется с помощью дроссельной заслонки в корпусе устройства

Поток газов направляется в камеру окончательного дожигания, в которой верхняя часть расширена. При ее изготовлении выполняется горизонтальный разнос между входом дымохода и выходом камеры сгорания, что необходимо для обеспечения температурного скачка между зонами окисно-азотного и кислородного дожигания. При значении температуры ниже 600 °С оксиды азота являются активнее кислорода. Разлагаясь, они окисляют частицы топлива. С повышением температуры в качестве основного окислителя выступает кислород. Вредные вещества через дымоход отводятся в атмосферу.

Как сварить простую печь

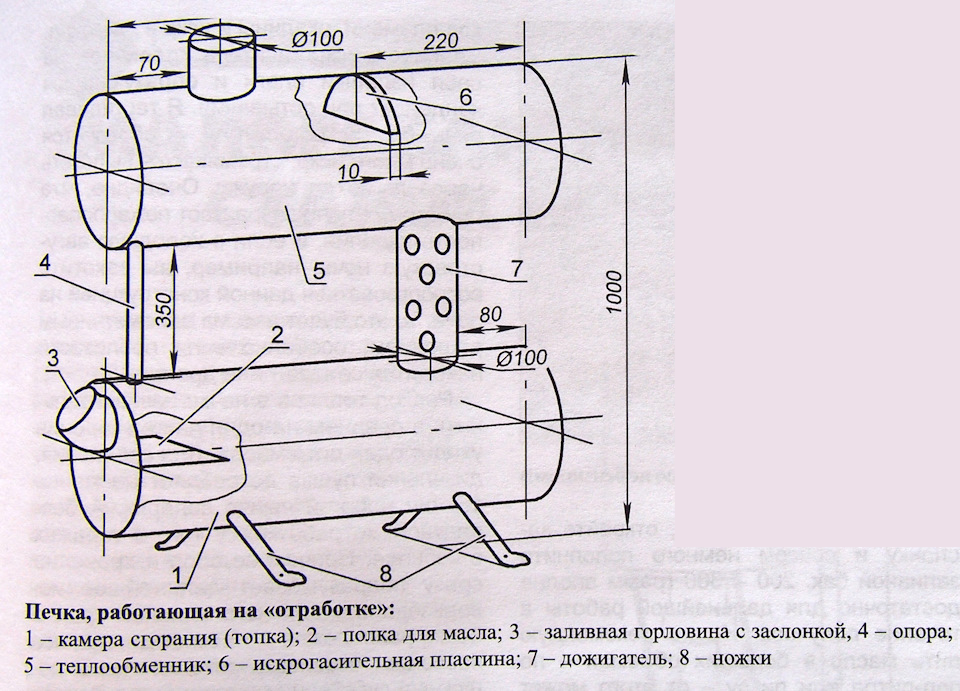

Если говорить о простом отопителе, то подробный чертеж дает полное представление, что нужно сделать, чтобы собрать ее самостоятельно. Для этого потребуется металлопрокат, труба, лист железа. Инструменты – дрель, резак, сварочный аппарат. Чуть сложнее изготовить гнутый дожигатель, который необходим для работы печи с большей производительностью. За стандарт принят угол в 90 градусов. Больше можно, острее нет. Достигаемый эффект прост – удержание горячего отработанного воздуха.

Тогда тепло в большем количестве отдается в комнату, а не «выбрасывается» на улицу. Есть еще одна модернизация – изготовить железный выдвижной ящик. В него заливается масло. При такой конструкции печку проще обслуживать. На чертеже есть все необходимые размеры. Перед сборкой самодельной масляной печи необходимо правильно подобрать диаметр топливника и корпуса.

Здесь все решает объем помещения, которое необходимо отопить. Если это гараж в 3 на 6 метров, берут профиль 80х80х4 мм. Ящик для топлива делают из металла 60х60х4. С круглым металлопрокатом работать сложнее.

Пошаговая инструкция выглядит так:

Порежьте металл по чертежам для изготовления кожуха, выдвижного ящика, дожигателя. Если последний имеет загиб, трубку режут под углом 45 градусов.
У профиля меньшего типоразмера болгаркой вырезается одна стенка. К бокам привариваются заглушки. В итоге получается открытая емкость, к которой необходимо приделать ручку.
Конструкция сваривается. Необходимо просверлить воздушное отверстие вверху топливной камеры. Труба перфорируется. На этом работы завершены.

Следует учитывать, что нужно рассчитать количество и диаметр дырок в дожигателе. Если использовать профиль 80 на 80 мм, значит, площадь поперечного сечения будет равна 6400 квадратных миллиметров. Эту величину делят надвое

Обратите внимание на маркировку примененного сверла. Если это 8 мм, то площадь отверстия будет 50 кв.мм

Теперь 3200 нужно поделить на 50. В результате получается, что для эффективной работы потребуется 64 отверстия. Однако в результате настройки их число можно увеличивать.

Важно, чтобы дымоход был достаточной длины. Возвышение выхода дымоотвода должно быть не менее 5 метров

Тогда работа печки на отработке обеспечит максимально возможный КПД даже без наддува. В противном случае трубу придется нарастить до этой отметки. Но можно дополнительно увеличить производительность, если организовать наклонный дымоход, идущий вдоль стены. Прогретый металл будет отдавать тепло в комнату. Только в этом случае важно соблюдать правила пожарной безопасности. Над трубой не должно быть деревянных полок, а на стенах обоев. Еще лучше – зашить стенку металлическим листом.

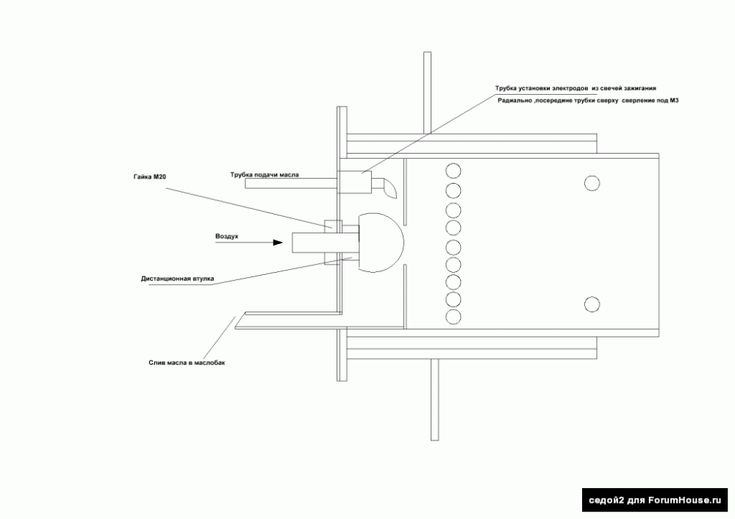

Делаем капельный отопитель

Профессионалы, которые собрали не одну «капельницу», используют старые пропановые баллоны, диаметр которых 200 мм. Подойдут и кислородные, так как их поперечное сечение – 220 мм. последние выигрывают благодаря толстым стенкам. Они долго служат, не прогорают, накапливают тепло. Труба С-10 также подойдет, если имеет стенку толщиной 5 мм. Отличный вариант долговечного корпуса – трубы из жаропрочных нержавеющых стальных сплавов, легированного хрома, молибдена или никеля (например, 15Х1МФ либо 12X18h22T) со стенкой не больше 3 мм. Однако специально закупать это сырье нецелесообразно ввиду большой себестоимости.

Технологически процесс изготовления выглядит следующим образом:

Изготавливают пламенную чашу, для чего используют обрезок трубы или готовые стальные емкости. Такая вытаскивается через резиновый лючок, поэтому ее не делают слишком большой.
В корпусе вырезают проемы, необходимые для подсоединения дымоходного патрубка и прочистного технологического лючка. Последний обрамляют и закрывают дверцей. Для крепления можно использовать болты.
Изготавливают дожигатель. Сразу все отверстия не делают. Обычно сверлят 2-3 нижних ряда, а остальные досверливают в процессе настройки. Если сделать сразу все, и их окажется слишком много, придется изготавливать новый.
Приваривают крышку с воздуховодом и фланцем. Последний необходим для монтажа вентилятора. Подсоединяется устройство топливоподачи. Здесь поможет фото и видео инструкции.

Теперь собирают все узлы и подсоединяют электропроводку. Конструкция будет более устойчивой, если изготовить металлическую раму. Для этого подойдет тяжелый металлический профиль.

Основные разновидности печей

Печи на отработке подразделяются на две большие категории, по типу разложения топлива на горючие составляющие. Сейчас мы расскажем, для чего вообще нужно разлагать отработку. Как мы уже говорили, в чистом виде она горит с выделением минимального количества тепла, образуя огромное количество дыма и копоти. Соответственно, толку от такого горения мало. Но если мы нагреем горючее до определенной температуры, оно начнет распадаться на составные фракции.

Схема работы пиролизной печи на отработанном масле в качестве топлива.

Полученные составляющие смешиваются с кислородом воздуха и образуют горючую смесь. Она сгорает при более высоких температурах и не образует копоти. Если мы взглянем на дымоход, то мы увидим, что из него вырывается лишь небольшое количество светлого дыма. Этот дым тоже опасен, но он отправляется у нас за пределы помещения. А внутри нас ждет вожделенное тепло.

Печь на масле может работать за счет пиролиза. На поверхности топлива разжигается огонь, в результате чего оно начинает испаряться, сгорая практически полностью в перфорированной пиролизной камере. Окончательное сгорание всех остатков происходит в камере дожигания. Преимущества схемы:

Максимально простая конструкция;
Практически полное сжигание топлива;
Выделение большого количества тепла;
Универсальность использования печки;
Минимальное количество образуемой сажи.

Самодельная печь на отработке, построенная на основе такой схемы, порадует простотой розжига и быстрым выходом на рабочий режим.

Недостатком такой печи является то, что ее нельзя тушить – гаснет она с неохотой, а если и погаснет, то продолжит выделять горючую смесь. Поэтому такие обогреватели заправляют строго дозированным количеством топлива.

Схема действия капельной печи, работающей на отработке.

Капельная печь устроена чуть сложнее – здесь применяется немного иной способ разложения горючего. Оно попадает на специальную разогретую чашу, распадается на составляющие, которые сгорают с большим выделением тепла. Выйдя на рабочий режим, печь-капельница будет сжигать горючие фракции при максимальной высокой температуре – цвет пламени изменится с желтого на бело-голубой, напоминая плазму. За счет этого капельные печки и получили свое альтернативное название – печи на отработке с плазменной чашей.

Естественно, никакой плазмы в таких печах нет и быть не может – это четвертое агрегатное состояние вещества образуется при крайне высоких температурах, достигающих десятков тысяч градусов.

Сами печи на отработке могут иметь самую разную конструкцию. В одних используется естественная подача топлива, а где-то применяется наддув, увеличивающий эффективность сгорания топлива и повышающий температуру пламени. Также они могут отличаться по типу корпуса. Например, в пиролизных моделях тепло выделяется камерой дожигания и пиролизной камерой. Печка на отработке закрытого типа греет своим металлическим корпусом или вовсе используется для подогрева теплоносителя во встроенном теплообменнике.

Дата: 25 сентября 2020

Устройство печей на отработке, чертёж и схема самодельной печи

Отработка масла – что это такое и куда такое масло может еще пригодиться? Отработанное масло – это любой масляный продукт из нефти или синтетических веществ, которое уже использовалось. В процессе использования отработанное масло загрязняется химическими или физическими примесями.
Масляную отработку следует утилизировать, но народные умельцы ищут и находят другие способы применения отработки в хозяйстве. Например, для работы печки.

Обогрев помещений с использованием отработанного масла позволит сэкономить на энергозатратах при отоплении гаража, дачного домика, автомастерской, бани, сауны, теплицы, и т.д.

Мобильность конструкции позволяет перевозить ее в багажнике автомобиля — в разобранном виде она туда легко помещается. Если такую печь установить в доме и совместить ее с обычной кирпичной печью, то нагревшийся кирпичный дымоход печи работающей на отработанном масле будет горячим всю ночь.

Преимущества таких печей

Такую печь смастерить довольно просто, она чрезвычайно экономична, можно сказать, экологична (нет выбросов дыма и копоти), и самое главное ее достоинство – она использует отходы, то есть, отработанное масло, которое должно утилизироваться и непригодно больше ни для чего.
Но, как оказалось, отработка тоже может принести вам немалую пользу. Поломка печи, работающей на отработке, практически исключена – собирается печь при помощи сварочного аппарата, и не имеет сложных деталей, таких, как форсунки, капельницы, и тому подобные устройства. Работает печь при любой температуре на улице, поэтому неоценима для обогрева гаража в зимнее время или при посещении дачи в холода.

Но это не все достоинства печи на отработке – к ней можно подсоединить отопительную систему по самой простой схеме. На печи устанавливается бак, из верхней части которого делается подача в систему отопления, а из нижней его части – обратка. Температуру в системе тоже можно регулировать. На такой печке можно даже готовить пищу, если пользоваться верхней ее частью.

Мобильность агрегата – еще один плюс. Печь быстро разбирается и собирается, и поэтому ее перевозка – не проблема.

Пожаробезопасность конструкции — следующее ее достоинство. Сжигаются только пары отработанного масла, и огонь не имеет возможности перерасти в открытое пламя. Поэтому по сравнению с твердотопливными или газовыми котлами печь на обработке гораздо безопаснее.

Посмотрите видео со схемой и чертежами:

Какие недостатки имеются?

Первый – дымоход для такой печки работающей на отработанном масле должен быть протяженностью не меньше 4-х метров.

Второй минус – в дымоходе нельзя допускать горизонтальных поверхностей, и конструктивно это немного сложно сделать.
Третий недостаток – каждую неделю нужно чистить и дымоход, и емкости, в которых находится масло.

Устранить эти недостатки легко – съемный дымоход и емкости небольшого размера, которые чистить легче, решат ваши проблемы.

Как разжечь печку на отработке

Печь с прямым нагревом воздуха — это прибор, который предназначен для отопления на основе любых машинных масел, выработавших свой моторесурс. Процесс и схема розжига печи также упрощен – нужно положить в печь немного бумаги, залить в печь 1 л масла, и поджечь бумагу.

Через несколько минут масло начнет закипать, и начнется процесс его самовозгорания. Подливается масло в процессе горения порциями по 5 литров.

Имея печь на отработке, можно:

Выбрать любое топливо на основе масла (категорически запрещено заливать в печь бензин, растворители, керосин, и т.д.).
Проводить мобильную регулировку нагревания воздуха в помещении.
Визуально отслеживать расход топлива.

Устройство и самые главные компоненты

Крышка, которая подает воздух в печь, и крышка для залива масла должны легко поворачиваться на заклепках или на болтовом соединении. Регулировкой этих отверстий можно регулировать расход масла и мощность нагрева печи.

Дымоход устанавливается под углом и выводится по помещению на высоте 4 и больше метров строго вертикально. Верхняя часть печи – наиболее нагревающееся место, поэтому за год работы может выгореть. На этой плите можно греть воду, готовить продукты, и так далее.

Для продления срока службы верхней плиты на безопасном расстоянии устанавливается электровентилятор, обдувающий верхний бачок.

Коэффициент полезного действия печи при таком обдуве заметно повысится.

Емкость для хранения масла в самодельных печах на отработке делается из металла 3 мм толщиной. Внешний вид печи на отработке масла можно облагородить покраской из смеси жидкого стекла, молотого мела и алюминиевой пудры. Пропорции следующие: 0,5 литра силикатного клея, 200 граммов алюминиевой пудры и 20 граммов молотого мела. Размеры печи можно уменьшать или увеличивать, соблюдая пропорциональность.

Диаметр трубы с проделанными в ней отверстиями, в которой будут догорать пары масла, может быть произвольным, а сами отверстия – диаметров 10% от диаметра трубы.

При заливке отработанного масла марки МГ-10 печь выдает следующие показатели:

Расход масла в час: максимальный 2 литра, номинальный 0,5 литра.
КПД — 75%.
Высота дымоходной трубы — 4 метра при диаметре 100 мм.

Габариты печи: 700х300х500 мм.
Вес печи без отработки — 28 кг.

Печь из баллона

Работы по самостоятельному конструированию печи на отработке можно значительно сократить, если не изготавливать корпус из сварных элементов, а использовать кислородный (газовый, углеродный) баллон. Толщина стенок баллона достаточна для того, чтобы печь прослужила вам всю жизнь.

Работа такой чудо печи из баллона вполне удовлетворяет требованиям и по пожарной безопасности, и по обогреву практически любого помещения. Достаточно снабдить печь отопительной водяной системой. Например, при отапливаемой площади помещения 80 м2 температура внутри поддерживается (даже в сильные морозы) на уровне 18-220С. Корпус печи для такого помещения можно сделать из пятидесятилитрового газового баллона.

Масло подается самотеком, в принудительной подаче воздуха печь не нуждается, так как превосходно работает на естественной тяге. Дымоход сделан высотой 6,5 м, труба железная, с толщиной стенок 2 мм и наружным диаметром 110 мм. Для забора тепла надо сделать водяной контур (столитровый газовый баллон, разрезанный на три части, используется только одна часть).

Высота контура печи должна соответствовать высоте, на которой внутри печи находится источник горения. Тогда корпус баллона не нагреется до пожароопасной температуры.

Также эта мера предосторожности продлевает срок эксплуатации печи. Схему и чертёж такой печки можно поискать в Интернете.

Смотреть видео: самодельная печка из баллона

Как сделать печь с наддувом

Как один из вариантов для изготовления печи с наддувом можно рассмотреть следующий: тепло снимается при помощи контура с тосолом и радиаторами отопления, дополнительно тепло отдается от обдува электрическим вентилятором. Наддув осуществляется обычным двигателем от автомобильного вентилятора, обдув печи – при помощи бытового вентилятора на 220v. В контуре установлен циркуляционный насос, что позволяет не соблюдать угол наклона труб отопления. Расширительный бачок — любой, но с открытой или приоткрытой горловиной.

Мощность самодельной чудо печи с наддувом определить трудно, но ею отапливается помещение площадью около 150 м2. Расход топлива — 1 литр в час. При температуре на улице 00С в помещении наблюдалось около 14-150С, но можно поднять и выше регулировкой заслонки или увеличением числа оборотов двигателя наддува. Правда, в последнем случае расход масла увеличится на 0,5-1 л в час. За световой день зимой расходуется от 3 до 12 литров отработки. Запах от продуктов горения в помещении не ощущается.

Обязательно соблюдение вертикальности дымохода в помещении (или под наклоном), иначе падает тяга и может появиться запах сгоревшего топлива.

Где нельзя устанавливать?

Запрещено устанавливать печь в местах со сквозняком.
Запрещено устанавливать печь в местах, где на печь могут попасть посторонние предметы и возникнуть пожар.
Запрещено монтировать печь рядом с легко воспламеняемыми предметами.

Печь нужно устанавливать, предусматривая свободное пространство вокруг нее не менее 0,5 метра.
Запрещено в помещении с печью работать с легко воспламеняемыми веществами.

Делаем печь своими руками

Для изготовления печи на отработке используется листовая сталь, окрашенная жаропрочной краской или по приведенному выше рецепту. Печь разбирается для чистки и перевозки. Печь имеет нижнюю часть (резервуар для масла), среднюю часть (горелка, которая обогащает горячие пары масла кислородом), и верхнюю часть – нагреваемый модуль.

Отверстие для заливки отработанного масла или топливной смеси находится на лицевой стороне печи, в нижней ее части. Здесь же расположено отверстие для регулировки мощности горения.

Верхняя часть печи имеет газоотводную трубу, предназначенную для отвода продуктов сгорания через 4-х метровый дымоход.

Работает печь следующим образом: масло, залитое в нижний резервуар, нагревается, и его верхний слой через несколько минут начинает закипать, а пары, выделяющиеся при этом, поступают в горелку.

Здесь пары обогащаются кислородом и полностью сгорают. Продукты горения перемещаются в верхнюю часть печи, и по дымоходу выходят в атмосферу. Верхний модуль печи нагревается больше других, поэтому его можно использовать, как плиту для приготовления пищи.

Рекомендуется монтировать отверстия для регулировки горения и для заливки масла с лицевой стороны. Печь должна стоять на горизонтальной ровной поверхности. Система отвода продуктов горения выполняется из пожаробезопасных труб и стандартных фасонных элементов.

Для самого удаленного от камеры сгорания участка дымохода допускается использовать оцинкованную тонкостенную и эмалированную сталь, асбестовые и керамоасбестовые трубы с толщиной стенок не меньше 1 мм. Внутренний диаметр дымохода отвода должен быть больше 100 мм.

Дымоход монтируется в верхней части печи на отработке. Желательно (для более тщательной чистки и возможности переносить печь) сделать дымоход съемным. В помещении можно монтировать дымоход под углом для улучшения теплоотдачи. Снаружи дымоход должен устанавливаться только вертикально во избежание задувания в трубу. Рекомендованная высота дымохода — 5-8 метров.

Заключение…

Конструкция печи основана на принципе «наливай, регулируй, грейся». Полное отсутствие сложных механизмов и устройств, регулирующих, контролирующих и измерительных приборов делают эту печь практически вечной.

Регулировка производится только простейшей заслонкой для подачи воздуха, которую сломать или вывести из строя невозможно.

Горелка (труба с отверстиями) также имеет самую простую конструкцию, а отработанное масло на морозе не замерзает. Поэтому и хранить отработку, и подавать ее в камеру сгорания можно прямо с улицы, чтобы не занимать лишнее место в гараже или в домике на даче. Регулируется степень нагрева от 40-700С до 800-9000С. При соблюдении требований по пожаробезопасности в помещении, которое обогревается такой печью, будет всегда тепло и уютно.

Смотрите видео — печь для гаража на отработке своими руками

900+ Газовая печь Картинки | Без лицензионных отчислений

1–75 из 1818 изображений

Газовая печь Стоковые фотографии Газовая печь стоковые иллюстрации

Ориентиры:

Прозрачный Горизонтальный Панорамный Горизонтальный Панорамный вертикальный Квадрат Вертикальный

Переключить субтитры

Макет

GridTitles

Результаты

5075100150250500

Газ Пропан-бутан Знак опасности
Газ Пропан-бутан Знак опасности
Кухонная техника – газовая плита
Значки бытовой газовой техники
Значки бытовой газовой техники
Умная энергосберегающая система отопления с термостатами. Умный дом с комнатным термостатом. Газовый котел, системы отопления. Коллектор с насосом. Зеленая энергия. Векторная иллюстрация.
Котельная
Яркое пламя синего газа на прозрачном
Конденсационный газовый котел. Вектор.
Vector Logo Водоснабжение, газоснабжение, сантехника
Голубое пламя. Горящий огненный природный газ Горячее пламя камина Теплый огонь Пылающий эффект костра Синий волшебный пылающий векторный набор
Набор газовых котлов. Конденсационный котел. Вектор.
Газовый котел на даче. Солнечная батарея. Солнечная панель. Зеленая энергия. Вектор.
Значки бытовой газовой техники
Селективное некаталитическое восстановление
Абстрактное синее пламя.
Бойлеры и установки центрального отопления, плоскостные отопительные панели
Клипарт треугольной крыши красного цвета с вектором дымохода или цветной иллюстрацией
Дизайн газового баллона оранжевый
Значки бытовой газовой техники
Иконки печи устанавливают вектор контура. Промышленный газ
Котельная.
Плита
Комплект энергосберегающей системы отопления. В комплекте- теплоаккумулятор, газовый котел, солнечная батарея, солнечная панель, теплоаккумулятор, пеллетный котел, системы отопления на дровах, человек в ванной. Зеленая энергия. Вектор.
Значок дома с пламенем
Сантехнические и отопительные элементы. Отопительное оборудование. Комплект с котлом, водопроводчиком, гаечным ключом, насосом, панелью солнечных батарей, трубами, радиаторами, батареей, амперметром, термостатом, газовым котлом, котлом на пеллетах, преобразователем, расширительным баком. Векторная иллюстрация.
Иллюстрация оборудования для системы отопления
Печь для нагрева нефтяного газа. Отслеживание иллюстрации 3d
Печь и котел. Газовые и электрические водонагреватели. Вектор
Котельная в черно-белом цвете.
Набор иконок отопления
газовый фон для вашего дизайна. Век
Печь для нагрева нефтяного газа. Трассировка иллюстрации 3d
Изометрический конденсационный котельный газ в котельной. рабочий установил центральный газовый котел дома. Концепция строительства, технического обслуживания и ремонта. Векторная иллюстрация
Завод по переработке, Промышленные производственные объекты. Иконки коллекции заводов и фабрик в мультяшном черном монохромном стиле контура векторного символа фондовой иллюстрации Web.
Печь для нагрева нефтяного газа. Трассировка иллюстрации 3d
Газовый котел. Вектор.
Газовые плиты
Значок линии водонагревателя
Газ Пропан Бутан Знак опасности
Набор векторных иконок рисования линий огненным мелом
Печь для нагрева нефтяного газа. Трассировка иллюстрации 3d
Электрический водонагреватель
фон бытовой котельной.
Газовая плита
Иллюстрация газового котла
Печь для нагрева нефтяного газа. Трассировка иллюстрации 3d
Мультфильм векторная иллюстрация стены водопровода с разделенными слоями
Простая векторная икона черной линии печи
Кипящая вода в кастрюле
Домашний водонагреватель
Духовка
Газовый котел. Вектор.
Пламенная газовая горелка
фон бытовой котельной.
Домашняя система печи для горячей воды. Газовый отопительный котел. Вектор
Набор иконок печи Мультфильм вектор. Газ Воздух
Инфографика газовой плиты, векторная иллюстрация.
Кухонная техника.
Набор иконок отопления
Немецкая доменная печь, винтажная гравированная иллюстрация
Значок газового котла
Иконка печи газового котла Мультфильм Вектор. Домашний обогреватель
Синий огонь
Черная газовая плита Более
Бесшовный узор на котельной.
Печь для нагрева нефтяного газа. Трассировка иллюстрации 3d
Концепция системы отопления дома
Электрический водонагреватель
Газовая плита
Мультфильм векторная иллюстрация стены водопровода с разделенными слоями
Тепловой газовый котел Icon Cartoon Vector. Домашняя вода
Векторные иконки нефтяных вышек и газодобывающих заводов
Газ
Система отопления в доме. Газовый котел, радиатор, электрокотел, газовый счетчик, водомер, насос, контрольно-измерительная аппаратура и трубы. комната подвала в доме с печью на стене. Современный навесной танк. Вектор

Следующая страница

Газовая печь для азотирования

имеет исключительный дизайн и надежность

Когда вы хотите что-то купить в жизни, вы всегда чувствуете себя более комфортно, когда обращаетесь к экспертам. Компания Surface Combustion имеет более чем 100-летний опыт работы с тепловыми системами. Мы предлагаем оборудование для классического газового азотирования и для процессов ферритного азотирования (FNC).

Классическая печь и оборудование для газового азотирования Surface® Combustion начинается с реторты из высоколегированного сплава . Эта высоколегированная реторта содержит атмосферу аммиака, азота, водорода и углеводорода, необходимую для процесса азотирования. Эта реторта традиционно ориентирована вертикально, а тип загрузки печи представляет собой конфигурацию колпака или ямы. Реторта содержит загрузочный лоток на дне или загрузочное кольцо для изделий, которые можно подвешивать сверху. Реторта установлена в электрообогреваемой изолированной камере с двойным герметичным дном или крышкой. Для ямного типа крышка поднимается гидравлически и поворачивается вручную. Двойное уплотнение состоит из термотросового уплотнения и прорезиненного надувного газонепроницаемого уплотнения. Азот, водород, аммиак, метан, двуокись углерода и окись углерода дозируются в реторту по мере необходимости с помощью точных регуляторов массового расхода. Выходящий газ сжигается в мусоросжигателе. Управление технологическим газом строго контролируется в сочетании с работой по поддержанию точного коэффициента Kn (потенциала азотирования).

Ферритная нитроцементация (ФНК) может выполняться в одной и той же камере также при разных температурах и разных газовых смесях.

Типичные размеры груза: диаметр от 36 до 60 дюймов и высота 90 дюймов.

Изоляция, используемая в горячей зоне, представляет собой волокно. Нагревательные элементы традиционно представляют собой изогнутые стержни, которые электрически изолированы от стального корпуса. Кольцевое пространство между горячей зоной и внешней поверхностью реторты может продуваться постоянным потоком воздуха.

Охлаждение нагрузки от температуры состоит из увеличения потока воздуха, а также рециркуляции внутренней атмосферы азота через теплообменник с водяным охлаждением.

В качестве альтернативного типа печи для ферритной нитроцементации, подъемная крышка, карбидное дно или печь Allcase® могут соответствовать тем же строгим требованиям.

Для оборудования для нанесения черного оксида наша разнообразная линейка продуктов может обеспечить гидротермальное окисление на основе черного оксида путем воронения паром, влажным азотом или газовым азотированием. Проверенный опыт компании Surface в производстве оборудования, способного работать с черным оксидом, и резервуаров для замачивания, несомненно, впечатлит и обеспечит стабильные результаты процесса.

Функции
Процессы
Отрасли
Материал/Компонент
Сопутствующее оборудование

Внутренний диаметр от 24″ до 96″

Высота загрузки от 36″ до 144″

Вес загрузки до 10 000 фунтов

Нестандартные размеры и вес доступны по запросу0002 Максимальные рабочие температуры до 1250°F

Равномерность температуры +/ 10°F

Доступны верхние или нижние опоры груза

Доступны гидравлические системы подъема и поворота крышки

Доступны внешние системы охлаждения для сокращения времени цикла

Контроль загрязнения системы, включая инсинераторы или барботеры

Ручное или автоматическое управление, отвечающее требованиям AMS-2750 и AMS-2759/9, доступно по запросу

Black Oxide

Ферритное азотирование (FNC)

Кислородное азотирование

Постоксидирование

Предварительное окисление

Показан частичный список процессов. Ищете что-то конкретное, свяжитесь с нами.

Автомобилестроение

Коммерческая термообработка

Внедорожник/горное дело/земляные работы

Нефть и газ

Пластмасса/литье под давлением

Спортивные товары

Штамповка

3 Отображен перечень отраслей промышленности

3. Ищете что-то конкретное, свяжитесь с нами.

чугун

Dies

Extrusion Vints

Gears

Bun Barrels

Сопла

SAWL BLADES

Нестандартные стали

Стальные

КЛАПА Ищете что-то конкретное, свяжитесь с нами.

Генератор атмосферы

Диссоциаторы аммиака AX®

Газогенераторы

Показан неполный список вспомогательного оборудования. Ищете что-то конкретное, свяжитесь с нами.

СВЯЖИТЕСЬ С НАМИ СЕГОДНЯ, и позвольте нам показать вам Ценность Surface™

новые клиенты
Существующие клиенты

Готовы начать?

Пожалуйста, позвоните нам, когда вы будете готовы обсудить новую печь или обслуживание, модернизацию или замену вашей печи или любой ее части.

TOP HEADLINES
