Печи металлические для бани своими руками: подробная инструкция

Театр начинается с вешалки, а баня – с печи. Банные печи можно разделить на две основные группы: кирпичные и металлические.

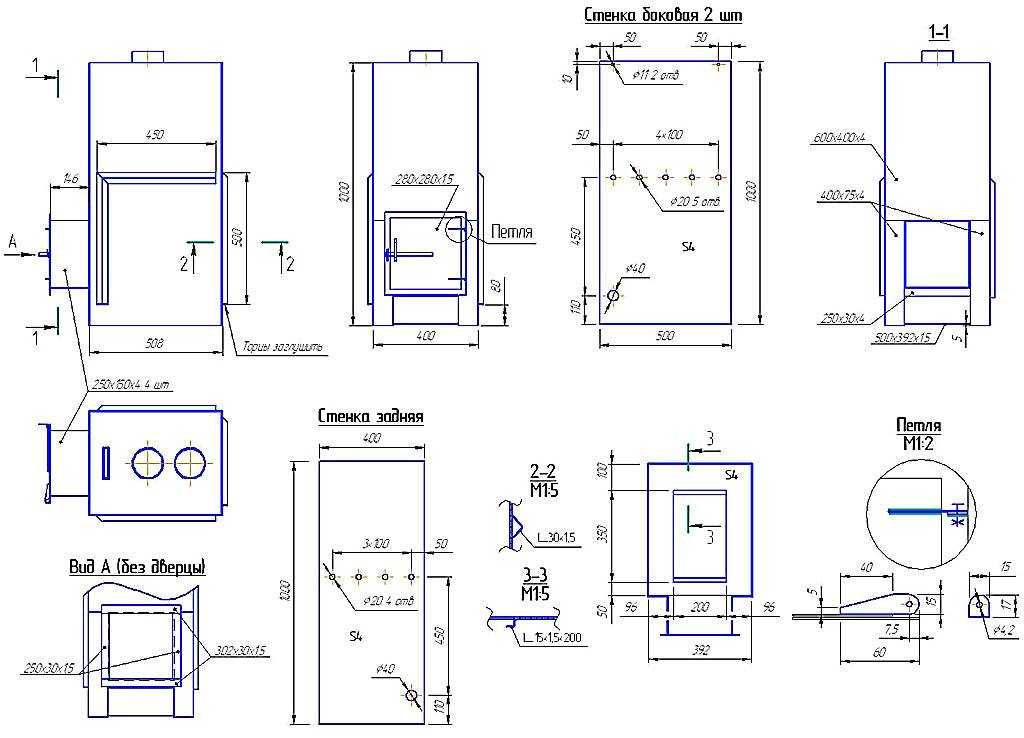

Схема сборки металлической печи.

Чтобы установить добротную кирпичную печь, необходимо найти мастера-печника, он поможет советом да делом. Металлические печи можно приобрести в специальном магазине или сделать своими руками.

Топка

В традиционных русских банях устанавливают не электрическую или газовую печь, а дровяную. Ее можно сделать своими руками.

Чтобы в помещении сохранялись необходимые показатели влажности и температуры, металлическая печь должна иметь правильную конструкцию. Она может быть вертикальной (из трубы) или горизонтальной (из бочки).

Рассмотрим подробнее, как сделать первый вариант печки.

Задача № 1: приобретите трубу из металла (толщина – 10 мм, высота – 1,8 м). Далее нарежьте ее на неравные части (0,9 м – на каменку и топку, 0,6 м – на бак, 0,2 м – на дверцы поддувала и топки).

В трубе (той, что пойдет на каменку и топку) сделайте вырез: отверстие шириной 20 см и высотой 6 см.

Над поддувалом приварите пластину с отверстием в центре, в нем – четыре проушины для закрепления колосника, который лучше купить в строительном магазине.

Пластина, предназначенная для крепления колосника, должна иметь толщину минимум 12 мм. Дверцу поддувала делаем из оставшегося куска трубы.

Вернуться к оглавлению

Каменка

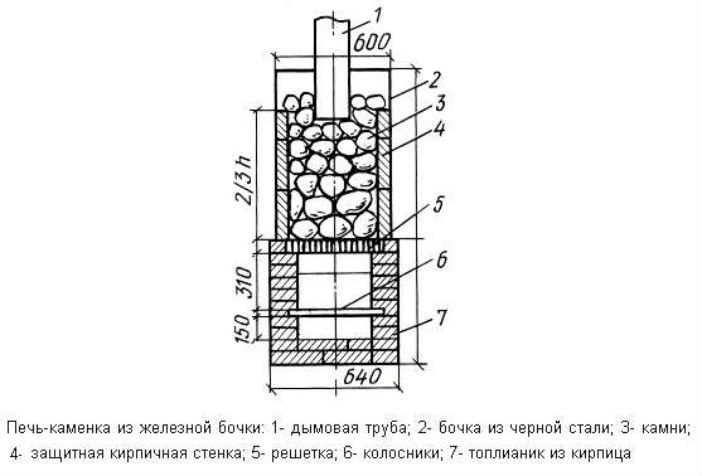

Схема печи-каменки.

Отверстие шириной 300 мм и высотой 200 мм пойдет под дверцу для топки. Сверху приварите еще одну пластинку с вырезанным центром, на нее будут укладываться металлические бруски (размером 1х1 см) под каменку.

Колосниковую решетку лучше купить, а после укрепить ее (как и сам колосник). На каменку, как правило, должно хватить 10 см по высоте трубки. В отделении для нее вырезаем отверстие 25х30 см для

дверцы.

Мало построить печь для бани своими руками, нужно ее еще правильно установить: так, чтобы дверца каменки была направлена в парилку, а топка оказалась напротив входа.

Далее каменку наполняют камнями, предназначенными специально для бани, но не доверху.

Если вы живете в месте, где встречаются природные камни (например, диабаз), наберите их самостоятельно, не тратьте деньги в специализированных магазинах напрасно.

Внимание: не используйте для этого дела породы, в которых содержится слюда, не подходит для парилки и гранит (он крошится). Камни подбирайте мелкокристаллические, лучше – черного цвета, округлой формы, по размеру небольшие.

Вернуться к оглавлению

Бак для воды в печке из металла

Схема печи «Жара».

Металлические печи для бани вертикальной конструкции, которые можно сделать своими руками, включают в себя бак для воды, устанавливаемый над каменкой.

Делается это так: сверху каменки приваривается еще одна пластина толщиной 8 мм, в ней вырезается отверстие для дымохода диаметром примерно 15 см, далее приваривается дымоходная труба и ранее заготовленный кусок трубы. Отверстие для трубы делают ближе к задней части печки.

Часть бака закрывают стальным полукругом, в котором должно быть отверстие для дымоходной трубы, которая после приваривается к заготовке. Вторая половина бака нужна для наполнения водой. Чтобы конструкция нормально функционировала, изготавливают специальную крышку с ручкой.

Вы хотите вывести на крышу кирпичную трубу? Тогда вам предстоит к дымовой трубе приварить площадку 30х30 см на расстоянии от крышки бака в 35 см. К стенке открытой части емкости приварите кусок трубы, она пригодится под установку крана горячей воды.

Вернуться к оглавлению

Установка печи

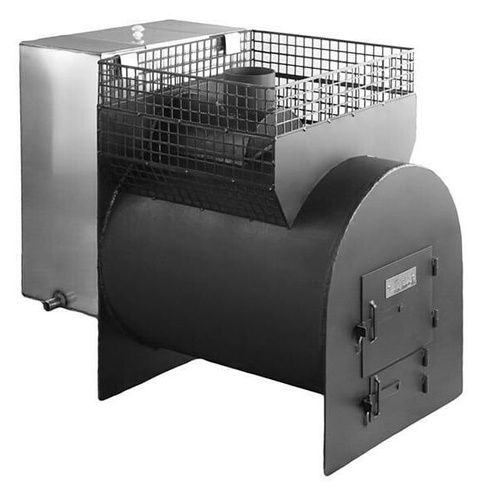

Печь со встроенным баком.

Чтобы установить металлическую печь, которую вы сделали своими руками, надо соорудить для нее фундамент. Для этого вам понадобятся бетонный раствор и огнеупорный кирпич. Из кирпича делаются два ряда и скрепляются раствором. На этот фундамент устанавливается печь.

Фундамент делаем размером 70х70 см, расстояние от стены бани при этом – минимум 20 см. Для

дополнительной пожарной безопасности стену, возле которой вы поставили металлическую печь, укройте специальной фольгой с утеплителем (изовер).

Эта фольга будет дополнительным отражателем для тепла, а изовер – изолятором, который не позволит стенам нагреться.

Если вы решили обложить печку кирпичом (высота кладки – 1,2 м, ширина – 80х80 см), этот пункт можете пропустить.

Кирпичную дымоходную трубу начинают возводить на приваренной площадке, делают ее на высоту от 50 см (через крышу). Трубу в обязательном порядке штукатурят, деревянные конструкции изолируются асбестом.

Отметим, что металлическая печь, сделанная своими руками по такому способу, предназначена исключительно для бани, она не подойдет для дачи или дома.

Вернуться к оглавлению

Еще один вариант: печь из ободов своими руками

Схема печи с теплообменником.

Разберем еще один вариант самодель­ной печи для бани небольших разме­ров, он прост в изготовлении и отличается высокой эффективнос­тью. Вам понадобится материал, который «валя­ется под ногами» – пришед­шие в негодность колесные ободы от ЗИЛ-130. Их размер идеален для строительства печки.

Всего надо четыре обода: два – без дна, два – с диском с отверстиями. Еще пригодятся две стальные трубы (длина – 50-60 см, толщина стенок

– 6 мм), кирпич, поддувальная, задвижка.

Средняя и нижняя части топки выкладываются из обожженного кирпича, а сама топка делается на глине в пол­кирпича. Размеры — 62х62 см. На топке устанавливается конструкция из 2-х ободов (один без дна, второй с дном), которые свариваются друг с другом сплошным швом по внешней кромке.

К верхнему по центру приваривается труба, отверстия по пе­риметру завариваются стальными вкладышами (толщина – минимум 5 мм).

Проект печи для бани.

К нижнему с помощью прутков из стали привариваем отражатель в виде стального диска толщиной в 5 мм и диаметром, на 12 см меньшим внутрен­него размера обода. Отра­жатель рекомендуется сделать вогнутым.

Третий обод с рассекателем нужен для до­полнительной теплоотдачи. Укрепляют его на четырех прутках, которые приварены по пе­риметру днища, они должны также упираться во второй обод.

Все, кроме централь­ного отверстия третьего обода, заваривают вкладышами (толщина – 4 мм), а в середине приваривают кожух.

Оставшееся пространство можно заполнить асбес­товым шнуром или набить глиной. Рассекатель изготавливают из 4-мм стали. Оставляют зазор между ободом и рассекате­лем в 30 мм.

Четвертый обод будет служить котлом для нагрева воды. Емкость котла лучше выбрать 40 л, этого хватит на пятерых человек.

Дно котла должно быть 4 мм, в центре его вырезают отверстие, приваривается труба, к ее верхней части прикрепляется стальная площадка (она нужна для кирпичного основания дымовой трубы). Котел устанавливается на третий обод через подкладку глины и асбестового шнура.

В нижнюю часть котла приваривают трубку с краном. Сверху котел закрывают съемной крышкой. Задвижку в трубе устанавливают после укладки на глине 1-го ряда кирпичей.

Труба, кстати, должна быть шириной в 1,5 кирпича, и ее лучше сделать квадратного сечения. Выше чердака дымовую трубу рекомендуют соорудить из асбестоцементной трубы.

http://www.pogreemsya.ru/www.youtube.com/watch?v=bTQWIMS16Uw

Стенку, отделяющую парную и разде­валку и проходящую вплотную к печке, лучше сделать из кирпича. Хорошо, если нижняя часть зольника будет вы­ходить через от­верстие (6х13 см) под доски пола парной – это обес­печит хорошую вентиляцию. При использовании такой печки для бани нижний обод разогревается докрасна.

Чтобы не обжечься, первый и второй ободы рекомендуется обложить с трех сторон кирпичами. Если топить печку сухими березовыми дро­вами, то при нулевой температуре снаружи уже через час после топки в помещении будет 120°С.

Для поддержания жара надо, чтобы горело три-четыре полена. Если это условие не выполнять, температура начнет спадать.

Печи для бани Теплынь, официальный сайт производителя/ ПЕЧИ- НЕДОРОГО, ЦЕНЫ НА САЙТЕ

Преимущества продукции

КОТЛОВАЯ СТАЛЬ

Банные печи- производятся из котловой стали СТ20, толщиной 6 и 8мм. В местах наиболее подверженным тепловым нагрузкам, усиливаются до толщины 12 мм

ОКРУГЛЫЙ ДИЗАЙН

Отсутствие углов создает ощущение гармонии и спокойствия.Кожух конвектор защищает от жесткого теплового излучения нагретого металла

РУССКАЯ БАНЯ

Печи имеют модификацию с закрытой каменкой, что позволяет получать настоящий мелкодисперсный легкий пар, который не обжигает и полезен для организма

Надежная, проверенная временем конструкция

Печи банные из толстостенных труб, имеют практически не ограниченный срок службы! Такие конструкции часто встречаются в бытовых и коммерческих банях , причем печи были установлены 15-20 и более лет назад. Секрет долговечности прост- тепловая нагрузка в трубе распределяется равномерно, отсутствие стыковочных сварных соединений и простая ремонтопригодность. Камни в банной печи из трубы, соприкасаются напрямую с топкой, в результате чего прогреваются до огромных температур, одновременно снимая избыточную нагрузку с металла

Важно знать!  Печи Теплынь производятся только из новой трубы! Без вреда здоровью! Марка стали СТ20 (котловая) Почему именно наши печи лучше, чем печи продаваемые с заявленной стенкой 8-9 мм и более?Все просто, производитель экономит на  . … Подробнее

Смотрите видео обзоры топовых печных блогеров, на этой странице

• Печи Теплынь (8)

  Акция! Скидка 10% и Бесплатная доставка Топка сделана из новой толстостенной трубы (Котловая сталь СТ20), толщина 6 и 8 мм c усилением до 12 (!) Перейти в каталог…


• Теплынь ПАТРИОТ (8)

  Акция! Скидка 10% и Бесплатная доставка  Бюджетная, прочная серия печей Теплынь Патриот с баком и без бака (ЖАР 500)  Перейти в каталог. ..

• Теплынь РЕТРО (Емельяныч) (4)

  БАК В ПОДАРОК+ Бесплатная доставка  Печь под обкладку кирпичом, по мнению многих профессионалов и просто любителей банных процедур, — самый лучший вариант! Печи обложенные кирпичом — дают великолепный пар. Такие печи более ….

• Буржуйка (1)

  РаспродажаЗнаменитая, легендарная буржуйка Теплынь Стоит не дорого, греет отлично Топка усилена до 6мм из низколегированной стали 09г2с Преимущество печи в продуманной конвекции по технологии канадской печи Булерьян


Смотрите фото/видео установленных печей в нашем Instagram

Полезная информация

ПЕЧИ ТЕПЛЫНЬ- Официальный сайт производителя печей

Наша компания занимается производством недорогих но качественных печей Производим с 2008 года
Более чем за 10 лет, печная продукция постоянно модернизировалась и улучшалась, подстраиваясь под современные стандарты качества и безопасности.
Сегодня компания производит печи соответствующие техническому регламенту Таможенного союза 010 “О безопасности машин и оборудования” имеет все необходимые сертификаты качества.
Отдел технического контроля проверяет каждое изделие по нескольким параметрам, что гарантирует бесперебойную работу банных печей в течении всего срока эксплуатации.;
Продукция имеет все необходимые сертификаты и протоколы испытаний пожаробезопасности Подробнее о компании Печи ТЕПЛЫНЬ

ПЕЧИ ДЛЯ БАНИ ПО ЦЕНАМ ЗАВОДА ПРОИЗВОДИТЕЛЯ

Баня для русского человека не безделица. Баня — это не просто приятное и полезное занятие, это наше культурно-историческое наследие, бережно хранимое и передаваемое от поколения к поколению. Печь банные, как сердце для человеческого организма: от того, насколько хорошо будет она работать, зависит качество пара и температура в помещении

Печи для бани купить

Цены от производителя! Металлические, дровяные печи для бани из толстостенной надежной стали, всегда были востребованы среди покупателей , за свою долговечность и практичность Толстостенные печи, имеют практически не ограниченный срок службы. Форма топки в виде трубы идеально подходит для печей на дровах, тепловая нагрузка в трубе распределяется более равномерно по сравнению с печами из листового металла. Банная печь из толстостенной стали будет служить длительное время, не подвергаясь короблению или прогару. Огромным плюсом является отсутствие сварочных швов произведенных в стык

Наша компания производит печи, преимущественно из толстых металлов. Поставляем по всей России, в том числе в печные магазины и напрямую покупателям. Для того что бы купить печи для бани, достаточно оформить заказ Доставка на один из терминалов – Бесплатно!

Основные сведения о металлических дровяных печах • Вместо

При отоплении дровами существует множество вариантов выбора дровяного прибора.

Кто-то захочет построить каменную печь, которая не только обогревает, но и украшает дом. Другие, особенно те, кто живет в небольшом пространстве, таком как крошечный дом или хижина, выберут какую-либо форму ракетного нагревателя из-за их эффективности при обогреве небольшого пространства. Однако подавляющее большинство выберет одну из многих металлических дровяных печей, доступных на рынке. По удобству и простоте монтажа хорошую металлическую дровяную печь не превзойти.

Итак, давайте посмотрим на современную металлическую дровяную печь.

Как работают металлические дровяные печи

Типы дровяных печей, о которых я буду говорить в этой статье, используют дрова в качестве топлива и располагаются в помещении, которое они будут обогревать. Поэтому я не буду говорить о пеллетных печах или дровяных печах. Все эти печи превращают выдержанные дрова в тепло посредством процесса, называемого горением. С технической точки зрения научная формула сгорания равна 9.0003

древесина + O2 → CO2 + h3O + энергия

Это означает, что древесина и кислород сгорают с образованием углекислого газа и воды с выделением энергии в виде тепла. Все дровяные печи спроектированы с учетом этого процесса сжигания. Все они потребуют некоторой формы забора свежего воздуха, чтобы снабжать древесину кислородом, чтобы поддерживать горение. Они также смогут контролировать этот поток воздуха, чтобы его можно было ограничить или полностью отключить, чтобы потушить огонь.

Все дровяные печи имеют дымоход, который позволяет продуктам жизнедеятельности (углекислому газу, воде и другим не полностью сгоревшим веществам) выходить из камеры сгорания. И все они рассчитаны на то, чтобы обеспечить эффективную передачу этого тепла от печи в помещение непосредственно через металлический корпус самой печи, так как металл быстро проводит это тепло.

Типы металлических дровяных печей

Существует множество различных металлических дровяных печей на любой бюджет и любой эстетический вкус. Вот некоторые из доступных вам вариантов.

Плита-бочка

Изображение взято с сайта Homedepot.ca

Первый тип печи — самый дешевый, который вы можете получить. Вы просто покупаете в Интернете комплект для переоборудования, который превратит любую металлическую бочку (обычно на 36 или 55 галлонов) в дровяную печь. Каждый комплект поставляется с дверцей, которая будет привинчиваться к одному концу металлической бочки, двумя парами ножек и демпфером для соединения бочки с трубой печи. Чаще всего их устанавливают в мастерской или другой хозяйственной постройке, поскольку они занимают много места и обычно не одобрены для использования внутри жилища.

Найдите эту печь на Amazon

Печь из самшита или бревен

Изображение с сайта fireinsert.com

Печь этого типа является одной из самых маленьких и предназначена для обогрева помещений, таких как хижина, большая палатка или однокомнатный дом. Как правило, они имеют небольшую варочную поверхность с одной или двумя конфорками, встроенными непосредственно в плиту. Они повышают эффективность печи, поскольку вы можете одновременно готовить пищу и обогревать дом одним и тем же топливом. Дрова загружаются через дверцу в передней части печи.

Найдите эту печь на Amazon

Мини-печи на дровах

С сайта www.cubicminiwoodstoves.com

Несколько компаний специализируются на производстве очень маленьких дровяных печей для использования в крошечных домах. Кубическая и крошечная дровяная плита — две из самых популярных. Часто размером всего около фута в сторону, эти небольшие печи могут поместиться даже в самой маленькой комнате. Их компактный размер является как силой, так и слабостью. Единственным возможным недостатком является то, что вы не можете легко купить древесину, которая поместится в нее, поскольку большинство продаваемых дров имеет длину 16 дюймов. Для этих печей требуются дрова длиной около 6 дюймов.

Найдите эту печь на Cubic

Чугунная дровяная печь

Взято с сайта northtool.com

Эта чугунная дровяная печь является наиболее распространенным типом, используемым для обогрева домов в Соединенных Штатах. По сути, это чугунный ящик, который поднимается над землей на ножках или пьедестале. Существует диапазон размеров для обогрева от 1200 квадратных футов (как этот) до 3200 квадратных футов (ссылка ниже), поэтому, вероятно, есть модель, которая будет соответствовать вашей конкретной ситуации. Подавляющее большинство из них имеют стеклянную дверь, чтобы вы и ваша семья могли наслаждаться видом огня, обогревая свой дом. Ничто не сравнится с видом костра холодным зимним вечером, скажу я вам!

Самые современные из этих печей, как правило, сертифицированы EPA из-за их высокой эффективности. Этот сертификат получен благодаря перегородке, расположенной на верхней стороне камеры сгорания. Это помогает обеспечить вторичное сгорание горючих материалов в газах, что означает меньше выбросов в дымоход и больше тепла для пользователя. КПД этих печей обычно составляет от 70% до 80%.

Найдите эту печь на сайте Lowes

Дровяные печи для приготовления пищи

на сайте woodcookstove.com

Последний тип дровяных печей, который я представлю здесь, — это дровяные печи для приготовления пищи. Эти большие приборы в основном предназначены для приготовления пищи, но они также прекрасно справляются с обогревом дома.

Часто они больше и тяжелее любых других упомянутых печей, поэтому убедитесь, что у вас есть место для них. С одной стороны печи есть небольшая топка, в которой поддерживается огонь. Он отделен от духовой части печи, поэтому огонь не обожжет одну сторону того, что вы пытаетесь приготовить. Верхняя часть плиты представляет собой одну большую варочную поверхность для разогрева кастрюль и сковородок.

Большинство из них имеют «горелки», представляющие собой наборы концентрических колец, которые можно снять, чтобы вместить кастрюлю любого размера, которую вы используете. Горячие газы от огня будут нагревать как духовку, так и поверхность для приготовления пищи, прежде чем выйти из устройства через дымоход. Они являются наиболее эстетичными из дровяных печей — больше, чем просто черный металлический ящик.

Установка металлической дровяной печи

Прежде всего, позвольте мне сказать, что при установке дровяной печи важно следовать инструкциям производителя по установке. В руководстве, прилагаемом к вашей дровяной печи, содержатся подробные инструкции по ее установке. Если вы умеете делать что-то своими руками, у вас не должно возникнуть особых проблем с тем, чтобы сделать это самостоятельно. Однако, если вы сомневаетесь в своей способности следовать инструкциям, лучше всего обратиться за профессиональной помощью. В любом случае, вот несколько основных моментов установки.

Поддерживающий вес

Поскольку чугун является наиболее часто используемым материалом для изготовления этих приборов, они будут довольно тяжелыми. Даже самая маленькая дровяная печь из самшита будет весить 150 фунтов; печи, используемые для обогрева дома среднего размера, будут весить от 300 до 400 фунтов. Имейте в виду, что это только вес печи. Дрова, ожидающие сжигания, добавят вес, и любая каменная кладка, добавленная вокруг печи для повышения эффективности, также значительно увеличит вес. Этот дополнительный вес должен поддерживаться вашим полом — полом, который, вероятно, не был рассчитан на такую ​​нагрузку. Из-за этого вам может понадобиться добавить дополнительную опору ниже места расположения печи.

Расстояние до горючих материалов

Одним из наиболее важных соображений при установке дровяной печи является расстояние до горючих материалов. Большинство домов построено из того же материала, который активно горит в печи: дерева. Вы должны убедиться, что дровяная печь находится на соответствующем расстоянии от всех горючих материалов в вашем доме. Это включает в себя все, что ниже, выше и по бокам печи, и эти расстояния четко указаны в инструкции по эксплуатации и специфичны для каждой печи. Например, одна печь, предназначенная для обогрева дома площадью 3200 квадратных футов, требует 26 дюймов от стороны печи до стены, а печь меньшего размера, предназначенная для обогрева 900 квадратных футов требуется только 23 дюйма.

Под плиту следует положить специально предназначенный для этого изолирующий коврик. Это предотвращает воздействие тепла на каркас, поддерживающий печь. Если вы можете строить прямо на каменном фундаменте, вы, вероятно, можете отказаться от использования этой прокладки.

Также знайте, что расстояние до стен может быть ЗНАЧИТЕЛЬНО сокращено за счет использования теплозащитных экранов. Это тонкие листы негорючего материала, которые крепятся к стене с небольшим зазором (1-2 дюйма) между стеной и теплозащитным экраном. Некоторые люди используют для этой цели листовой металл, но я склонен использовать кусок цементной плиты с плиткой, так как я думаю, что это выглядит лучше.

Печная труба

Все дровяные печи должны иметь приспособление для отвода горячих дымовых газов из камеры сгорания наружу (в печную трубу). Существуют различные размеры печных труб, но наиболее распространенным размером дровяных печей, работающих на дровах, является 6-дюймовая труба. Первый отрезок трубы, непосредственно соединенный с дровяной печью, обычно представляет собой черную печную трубу с одной стенкой. Оттуда у вас есть выбор: пройти прямо через дом, согнуть его на 90 градусов и вывести через стену дома или подключить к существующему каминному дымоходу. Просто имейте в виду, что когда вы проходите через потолок или стену, вам нужно будет купить настенный наперсток, специально предназначенный для этой цели. И как только вы пройдете через потолок или стену, вам нужно будет перейти на изолированную трубу с двойными или тройными стенками.

Заключительные мысли

Вот и все, краткий обзор доступных сегодня дровяных печей. Как видите, есть дровяная печь, предназначенная практически для любого применения, которое вы можете пожелать. В любом доме, маленьком или большом, его потребности в отоплении могут частично или полностью удовлетворяться за счет дровяной печи. И, возможно, лучше всего то, что вам не нужно беспокоиться о том, что в разгар зимы отключится электричество. Если это так, вы и ваша семья по-прежнему будете уютно сидеть рядом с теплым огнем в вашей маленькой дровяной печке. Это душевное спокойствие, которым мы все можем наслаждаться.

Как установить дровяную печь

• 17 мая 2021 г.

Шаг 1. Установите негорючую напольную подкладку и негорючую защиту стен

Планирование — первый шаг при установке дровяной печи . Сначала вам нужно будет ознакомиться с инструкциями по установке дровяной печи, чтобы определить надлежащую защиту пола. Существует два различных типа защиты пола: защита от угольков типа 1 и тепловая защита типа 2. Для большинства дровяных печей требуется защита пола типа 2, если печь будет размещена на полу из горючих материалов.

После того, как вы выбрали место для печи, вы можете определить размер защиты пола в соответствии с требованиями UL 1482. UL 1482 требует 16-дюймовой защиты пола перед печью и 8-дюймовой защиты с каждой стороны печи. Производитель печи предоставит инструкции по защите пола и толщине необходимого материала. В большинстве случаев подстилка для очага или печная плита являются адекватной защитой пола.

В инструкциях производителя печи по установке указано необходимое расстояние от каждой стороны печи до стены из горючего материала. Защита стен не требуется, если вы находитесь за пределами зазоров. Если вы хотите расположить печь ближе к стене, можно установить подушку для очага. Защитная стенка подушки поставляется с прокладками 1 дюйм, чтобы отделить подушку от стены, обеспечивая вентилируемое пространство между подушкой очага и стеной. Например, негорючая подушка топки 1/2 дюйма с вентилируемым воздухом пространство со всех сторон может обеспечить уменьшение зазора до 66%.

Шаг 2: Вырежьте отверстие в потолке для вентиляции печи в соответствии с размером дымохода

После того, как печь будет установлена, следующим шагом будет вырезать отверстие в потолке для опорной коробки. Когда вы вентилируете дровяную печь через потолок, вам нужно будет перейти от дымохода к изолированной дымоходной трубе класса А перед потолком. Вы можете использовать отвес или лазерный уровень, чтобы выровнять центральную точку выхлопной трубы по потолку. Размер отверстия, вырезанного в потолке, определяется в соответствии с инструкцией по монтажу трубы дымохода.

Шаг 3: Продолжайте вырезать отверстие одинакового размера, пока не дойдете до крыши.

В некоторых случаях труба дымохода должна пройти через несколько уровней дома, прежде чем она выйдет на крышу. Вы можете продолжать использовать лазерный уровень или отвес, чтобы выровнять отверстия, чтобы обеспечить надлежащий зазор для трубы дымохода.

Шаг 4: Удалите всю изоляцию, чтобы вы могли видеть прямо насквозь

Когда вы делаете разрезы в полах и потолках, обязательно оттяните изоляцию, чтобы она не соприкасалась с труба дымохода. Изоляция может касаться стенок опорной коробки, противопожарной перегородки и чердачного щита, но не должна касаться трубы дымохода.

Шаг 5: Установите комплект поддержки дымохода, если вы его используете, как на крыше, так и в помещении с печью

На первом потолке вам необходимо установить потолочную опорную коробку, чтобы выдержать вес тяжелая труба. Гаечные ключи для ферм можно установить между потолочной балкой и рамой вокруг потолочной опорной коробки. Потолочная опорная коробка поставляется с несколькими кронштейнами, которые вы можете прикрепить к потолочной балке, и опорной коробкой, чтобы удерживать ее на месте. В большинстве случаев потолочная опорная коробка должна выступать под потолком не менее чем на 3 дюйма для надлежащего зазора для трубы печи. В руководстве по установке дымоходной трубы указано, насколько потолочная опорная коробка должна выступать под потолком.

Если труба дымохода должна пройти через другой уровень дома, вам понадобится противопожарный щит на каждом уровне. Противопожарный экран балки обеспечит правильный зазор трубы дымохода, когда она проходит через балку пола. Если труба дымохода проходит через чердак, вам необходимо установить чердачный изоляционный экран, чтобы предотвратить контакт чего-либо с трубой в чердачном помещении. Если вы не используете изоляционный экран для чердака, вам нужно будет сделать выемку вокруг трубы дымохода на чердаке, чтобы ничего не соприкасалось с трубой дымохода.

Шаг 6: Установка обшивки на крышу

Обшивка на крыше обеспечивает гидроизоляцию трубы дымохода, когда она проходит через крышу. Вы можете использовать лазерный уровень или отвес, чтобы выровнять отверстие, которое нужно вырезать в крыше. Найдите центральную точку отверстия и вырежьте отверстие в крыше с помощью пилы. Для скатных крыш вам нужно будет вырезать отверстие овальной формы, чтобы обеспечить надлежащий зазор для труб дымохода. Для традиционной кровли из гонта вам понадобится длинное лезвие для резки металла для пилы и вырежьте гвозди из-под гонта в верхней половине отверстия, прорезанного в крыше. Это позволит вам вставить оклад под черепицу на верхней половине. Перед тем, как заправить обшивку под черепицу, вам необходимо нанести водостойкий силикон на нижнюю сторону обшивки. Затем вы можете нанести валик силикона по периметру оклада, как только он будет на месте.

Шаг 7: Начните строить дымоход, начиная с крыши в обшивке

Когда все будет готово, можно приступать к сборке секций дымохода. Для дымохода Rock-Vent Class A требуется 3 винта для соединения нескольких секций дымохода вместе. Вам нужно будет подключить универсальный переходник с наружной резьбой к первой секции трубы дымохода. Штыревой конец универсального адаптера будет проходить через потолочную опорную коробку, чтобы вы могли соединить трубу печи с одинарной или двойной стенкой с трубой дымохода. Если труба дымохода очень длинная или проходит через несколько этажей дома, лучше всего начать с потолочной опорной коробки, продвинуться вверх и закончить установку через оклад крыши. Важно стабилизировать трубу дымохода над потолочной опорной коробкой с помощью настенных стоек для длинных участков трубы дымохода. Через каждые 8 ​​футов вертикальной трубы дымохода над потолочной опорной коробкой необходимо установить настенную опору.

Дымоход должен быть как минимум на 3 фута выше крыши, а также должен быть на 2 фута выше, чем что-либо на расстоянии 10 футов. Высота дымохода над крышей будет определяться уклоном крыши и поперечным расстоянием от места, где труба дымохода будет проходить через крышу по отношению к вершине. Если труба дымохода проходит через вершину крыши, она должна быть как минимум на 3 фута выше крыши, если в пределах 10 футов нет построек. Если труба будет проходить через крышу с нижней стороны по карнизу, вам необходимо, чтобы труба проходила выше крыши. Например, если у вас есть крыша со скатом 4/12, а поперечное расстояние от прохода через крышу до пика крыши больше 10 футов, труба должна выступать над крышей на 64 дюйма.

Для расчета умножьте уклон крыши на поперечное расстояние от пика крыши. Шаг 4/12, поперечное расстояние 10 футов до пика составляет 4 x 10 = 40. Верхние 40 дюймов трубы над крышей будут находиться на расстоянии 10 футов по горизонтали от ската крыши. Труба также должна быть на 2 фута выше этой точки. Таким образом, еще 24 дюйма сделают общую высоту дымохода над крышей равной 64 дюймам. Для стабилизации трубы потребуется комплект крепления крыши, если труба дымохода находится на высоте 5 футов или выше над линией крыши. Комплект крепления крыши представляет собой ленту с регулируемыми опорами, которые крепятся к настилу крыши для стабилизации трубы.

Шаг 8: Установите защитный воротник и защитный колпак

Последним шагом над крышей будет установка защитного воротника и защитного колпака дымохода. Штормовой воротник — это то, что оборачивается вокруг трубы и сидит над гидроизоляцией, чтобы изолировать место, где труба проходит через верхнюю часть гидроизоляции крыши. Большинство штормовых муфт имеют механизм хомута для шланга, обеспечивающий плотное прилегание штормовой муфты к трубе. У других штормовых воротников есть язычок, который вы сгибаете, чтобы зафиксировать штормовой воротник. После того, как штормовой воротник будет на месте, вам нужно будет нанести полоску высокотемпературного силикона вокруг трубы и штормового воротника, чтобы обеспечить его водонепроницаемость. Наконец, поместите дождевик на верхнюю часть трубы. Заглушка от дождя будет зажата вокруг трубы дымохода снаружи.

Шаг: 9: Установите трубу печи

Теперь, когда труба дымохода установлена, следующим шагом будет подсоединение трубы дымохода к печи с помощью одностенной или двустенной черной трубы печи. Ваш выбор будет основываться на зазоре между трубой печи и горючим материалом. Одностенная печная труба требует 18-дюймового зазора от любого горючего материала. Труба печи с двойными стенками требует зазора 6 дюймов. Если вы использовали теплозащитный экран, чтобы расположить печь ближе к стене, вероятно, потребуется труба печи с двойными стенками. Если печь находится далеко от стены, можно использовать одностенную трубу. Одностенные и двустенные трубы имеют аналогичные установки. Охватываемые концы трубы печи всегда должны быть направлены вниз или в сторону печи. Телескопические печные трубы упрощают установку печной трубы и не требуют резки. В некоторых случаях дровяная печь не будет находиться прямо под потолочной опорной коробкой. В этом случае вам потребуются смещающие колена, чтобы переместить трубу в опорную коробку дымохода.

Шаг 10: Установите заслонку

Если вы устанавливаете старую печь без какого-либо контроля тяги, было бы целесообразно установить заслонку на трубу печи. Заслонка регулирует тягу и продлевает время горения дров. Одностенный клапан устанавливается в трубу печи путем сверления двух отверстий в трубе. Затем вы помещаете заслонку демпфера внутрь трубы и пропускаете стержень заслонки через отверстия в трубе и заслонке заслонки, чтобы зафиксировать ее на месте. Заслонка печной трубы с двойными стенками поставляется предварительно собранной и устанавливается как часть печной трубы. Если у вас более новая печь с рейтингом EPA, заслонка не нужна, так как большинство новых печей имеют встроенное управление заслонкой.

Шаг 11: Зажгите пробный огонь

После того, как все подключено, вы можете зажечь пробный огонь. Если это новая дровяная печь, вам нужно убедиться, что огнеупорные кирпичи и краска должным образом высохли, разжигая 3–4 небольших костра. Зажгите небольшой огонь и дайте ему погаснуть, затем повторите еще 2-3 раза. Тонкое тепло вылечит кирпичи и краску. После небольших пожаров можно будет жечь горячий огонь. Вы можете сразу разжечь хороший огонь, если у вас есть старая печь. Если все работает правильно, при открытии дверцы из передней части дровяной печи не пойдет дым.

Соображения перед установкой дровяной печи

Тип печи:

Лучший тип печи для установки — это новая печь с рейтингом EPA. Современные печи рассчитаны на длительное время горения, чтобы максимизировать теплотворную способность дров. Размер печи является очень важным фактором при выборе печи для покупки. Установка большой печи в маленьком доме, скорее всего, будет обогревать вас за пределами комнаты и создавать много креозота от сжигания небольших костров. Точно так же установка небольшой печи в большом доме, вероятно, не поможет снизить расходы на отопление. Печи с рейтингом EPA предназначены для полной загрузки и глушения после того, как топка нагреется до температуры, обеспечивающей длительное горячее горение. Просмотрите рекомендуемую производителем площадь нагрева и выберите печь в зависимости от размера комнаты, а не дома.

Дровяные печи Osburn — отличный выбор печей. В дровяных печах Osburn используется технология сжигания вторичного воздуха, которая обеспечивает длительное и эффективное горение. Печи с вторичным воздухом не горят так чисто, как каталитические. Однако ими гораздо легче управлять. Одиночное управление воздухом обеспечивает простоту использования. Они предлагают топки всех размеров, а также различные конструкции, от современных печей до более традиционных дровяных печей. Линия печей Osburn предлагает настраиваемые функции, позволяющие адаптировать печь к любому дизайну помещения.

Строительные нормы и правила

При установке дровяной печи в вашем доме важно соблюдать все местные и национальные строительные нормы и правила. Труба дымохода, которая проходит через потолок и крышу, всегда должна соответствовать требованиям UL 103 HT, если иное не указано в инструкциях производителей дровяных печей по установке. При установке дровяной печи никогда не следует использовать ярлыки. Зазоры для печи и трубы дымохода должны всегда сохраняться и, по возможности, увеличиваться. В инструкциях производителей дровяных печей по установке четко указаны надлежащие зазоры для каждой возможной конфигурации вентиляции.

Стоит ли нанимать профессионального установщика?

В большинстве случаев установка дровяной печи может быть очень простой, но в некоторых случаях может быть очень сложной. Большинство людей нанимают установщика, потому что они физически не способны или им неудобно подниматься на крышу. Требуемые инструменты – это обычные электроинструменты, которые можно найти в большинстве ящиков для инструментов DIY, которые упрощают работу. Но имейте в виду, что вы устанавливаете контролируемый огонь в своем доме, поэтому, если вы в чем-то не уверены, обратитесь к сертифицированному установщику.
