чертежи и пошаговая инструкция с фото

В зимнее время часто используют печи-буржуйки. Есть несколько способов создания печи из газового баллона, при этом используются различные материалы и средства.

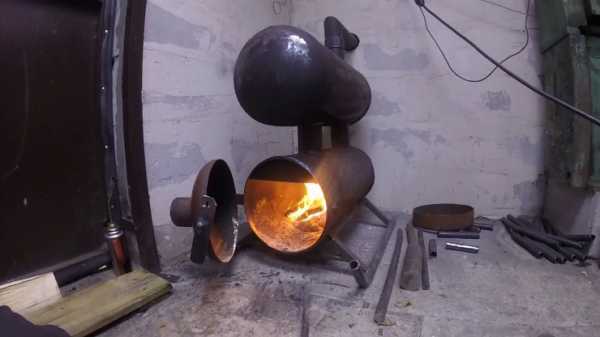

Горизонтальное устройство используют для приготовления еды и отопления небольших помещений. Вертикальную буржуйку устанавливают в гаражах, подсобных помещениях и небольших постройках.

Выбор баллона и материалов

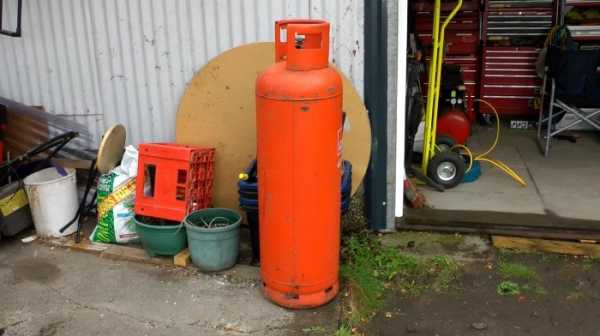

Корпус для печи изготавливают из старого пустого газового баллона. Для эффектной работы и высокой теплоотдачи конструкции нужно определиться с размерами ёмкости. Маленькую комнатку можно обогреть, используя пятилитровый баллон. Небольшие печки с маленькой мощностью сооружают из ёмкости размерами от 12 до 30 литров.

Печь из газового баллона — отличное решение для обогрева вашего гаража

У промышленной (объёмом 40 л) толстые стенки, а диаметр внутренней поверхности слишком маленький для закладки достаточного количества топлива. Оптимальный вариант — пропановая 50-литровая ёмкость высотой 85 см и диаметром 30 см.

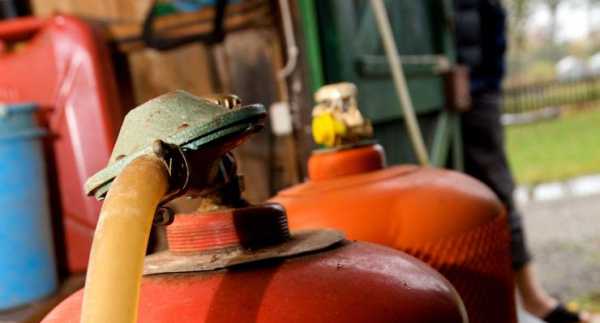

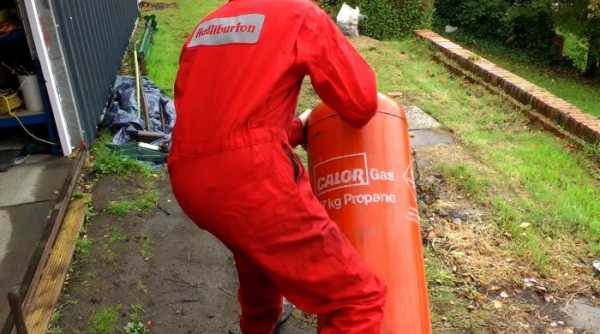

Баллон перед работой тщательно подготавливают:

  • откручивают вентиль и оставляют ёмкость на сутки для выхода остатков газа;
  • затем переворачивают её и сливают конденсат в ненужную посудину;

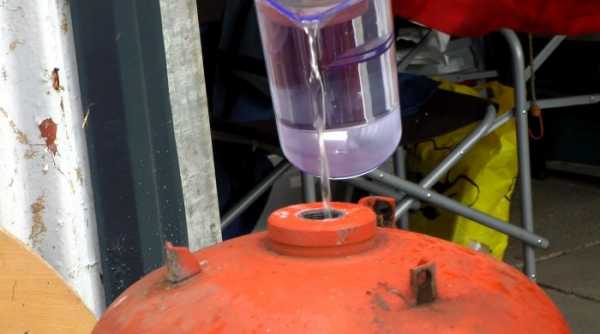

  • баллон наполняют водой, держат её несколько часов;
  • выливают воду.

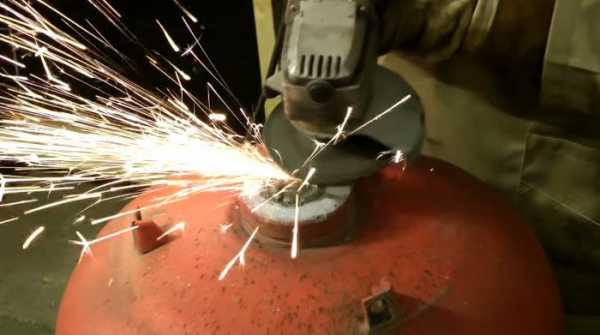

Баллон для изготовления печи нужно тщательно очистить

Оставшийся пропан обязательно выводят из ёмкости, иначе при сварке баллон может взорваться. Дополнительно необходимо подготовить некоторые материалы и инструменты:

  • трубу для дымоотвода;
  • стальные листы толщиной не менее 3 мм;
  • арматурные пруты;
  • металлические уголки;
  • плоскогубцы, зубило и молоток;
  • аппарат для сварки;
  • шлифовальная машинка;
  • дрель со свёрлами.

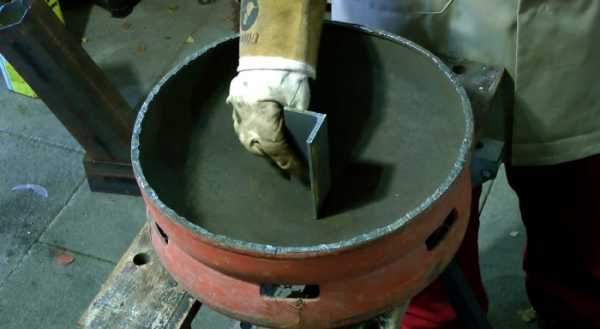

Из стали делают дверцы для печи, арматура необходима для создания колосников. Если нет возможности сделать эти детали для печки из газового баллона своими руками, то можно купить готовые элементы в специализированных магазинах.

В этом видео подробнее о буржуйке из баллона:

Основные разновидности печи

Вертикальную печку изготавливают чаще, так как она занимает мало места и имеет аккуратный внешний вид.

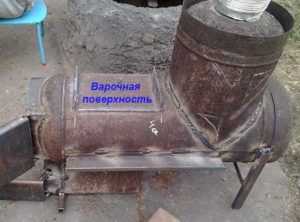

Горизонтальная конструкция ценится из-за значительной площади варочной поверхности. Размеры зольника и отверстия для закладки дров в любом устройстве — 10×20 и 20×30 см соответственно. Их разметку наносят как на чертежи, так и на сам баллон — так легче вырезать. Места расположения отверстий выбирают произвольно, зависимо от типа печки.

С помощью такой печки можно обогревать помещение и даже готовить еду на улице

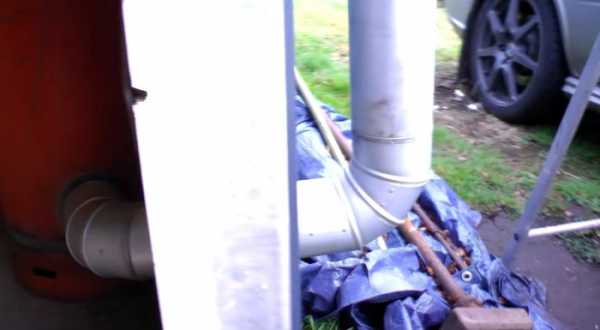

Дымоход изготавливают из стальной трубы, нарезая её разными отрезками и сваривая их между собой. Дополнительно нужно утеплить его минеральной ватой и фольгой. Использовать готовую буржуйку можно внутри помещения или снаружи. Если печка используется для приготовления еды на улице, то достаточно прикрепить невысокую трубу для выхода дыма.

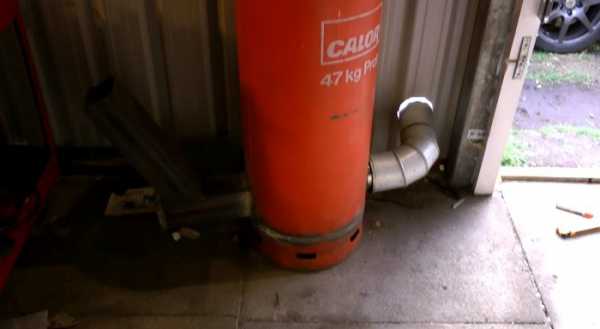

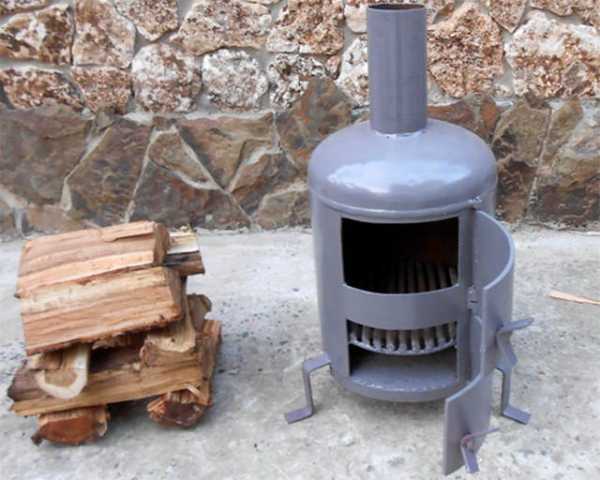

Вертикальная буржуйка

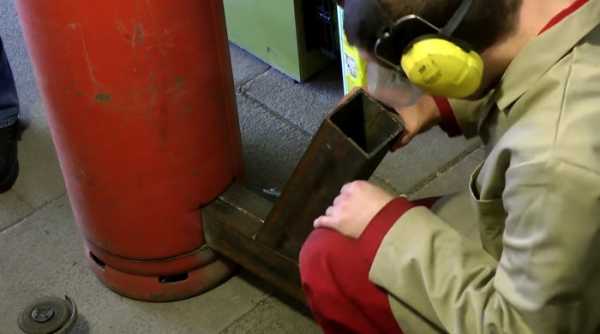

Для создания вертикальной печи из пропанового баллона его ставят вертикально. Необходимо срезать горловину, маркером нарисовать разметку зольника, дымохода и топки. Отверстия вырезают шлифовальной машинкой или резаком. Арматурные пруты режут одинаковыми кусками, формируя колосники. Их приваривают к корпусу параллельными рядами или змейкой. Крепят петли для дверей, из стального листа или чугуна вырезают дверцы. К ним приваривают задвижной механизм или щеколды.

Варочная поверхность необходима в том случае, если на печи будут готовить пищу или нагревать воду. Для её создания нужно вырезать из металла подходящую по размеру деталь и приварить её к верхней части баллона. После этого все стыки и швы проверяют на герметичность и прочность, зачищают и шлифуют их.

Вертикальная печь пользуется большей популярностью, так как она занимает меньше места

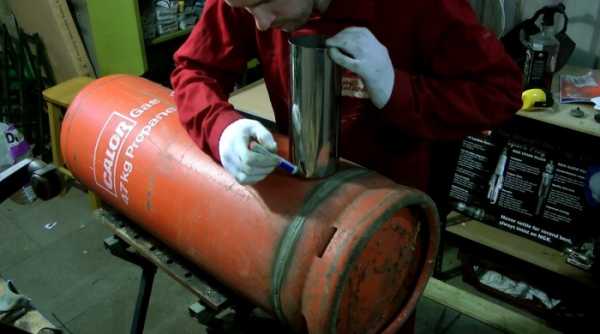

Отверстие для дымохода должно располагаться вверху баллона или сбоку, иногда труба проходит через центральный проём. В боковой части сначала крепят колено, затем сам дымоотвод. Через трубу наружу выходит дым и продукты горения. К нижней части баллона крепят металлическую подставку или прочные ножки. Дополнительно можно подготовить фундамент для буржуйки.

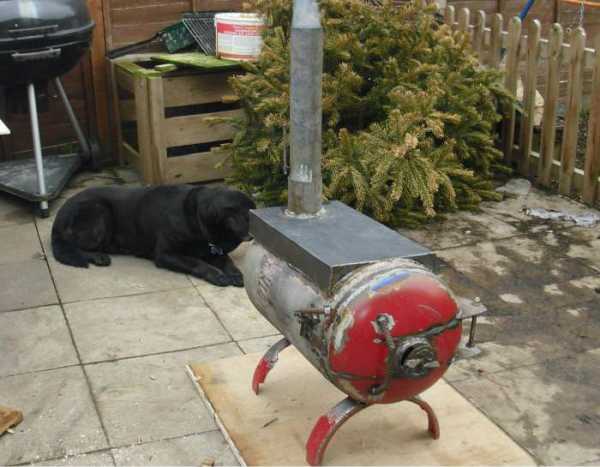

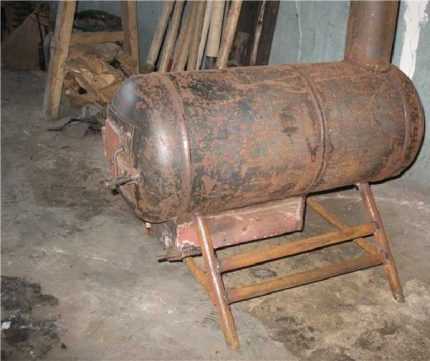

Горизонтальная конструкция

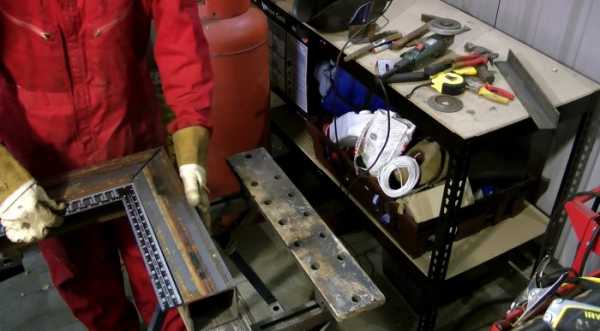

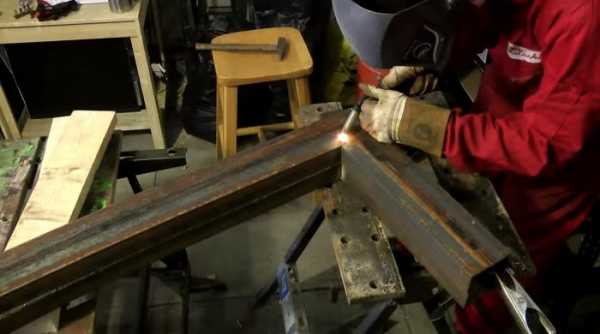

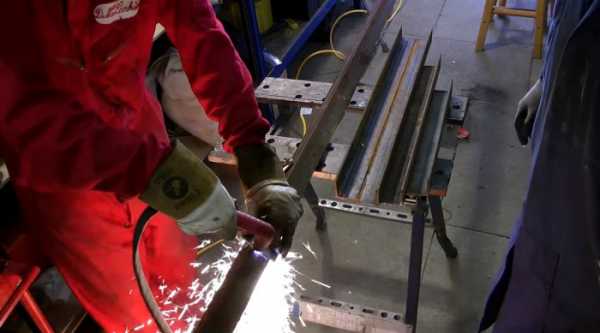

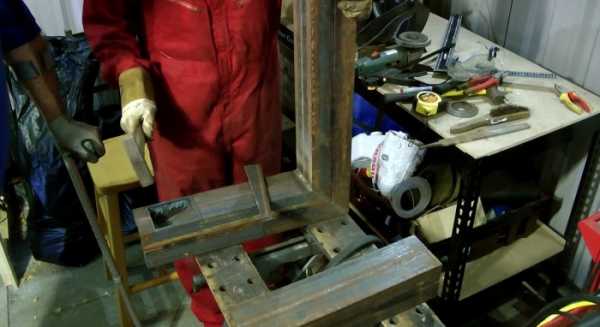

На первом этапе нужно создать прочную подставку. Её изготавливают из металла, приваривают ножки, а затем и корпус готовой печки. Маркером на баллоне намечают места поддувала, дымохода и отверстия для топлива. Проёмы вырезают зубилом, шлифовальным аппаратом или резаком. Дрелью сверлят отверстия в нижней части корпуса. Сверху крепят короб-зольник, его делают из крепкого жаропрочного металла. К проёму приваривают заслонку, которая будет выполнять функции поддувала.

Дверцу заготавливают из вырезанной части баллона. Её необходимо обварить и прикрепить к корпусу с помощью петель. Хотя можно сделать чугунную дверь со щеколдой и приварить её. Дымовая труба должна выходить из верхней задней части буржуйки. Сверху корпуса укладывают и закрепляют стальной лист для создания плоской варочной поверхности.

Для горизонтальной печки понадобится больше места — это основной ее минус

В магазине можно приобрести готовые конфорки, вырезать в стали под них отверстие и закрепить. Так можно сделать печку из газового баллона горизонтального расположения, но она занимает много места.

Рекомендации мастерам

При изготовлении печи из баллона своими руками нужно учитывать несколько нюансов. Необходимо придерживаться основных рекомендаций и правил работы:

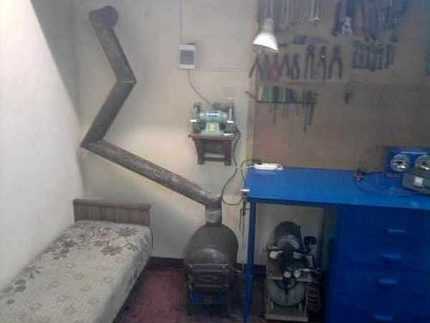

  • дымоход должен состоять из ломаных отрезков, так как через короткую трубу быстро уйдёт все тепло;
  • топливо может быть любым — уголь, дрова, древесные отходы, бытовой мусор;
  • коэффициент полезного действия увеличивается с увеличением длины дымохода, только нужно избегать прямых и направленных вниз отрезков;
  • теплоотдача повышается в том случае, если внутрь основного корпуса поместить ещё одну ёмкость, но меньших размеров. Так можно увеличить тягу и исключить попадание дыма в помещение.

В домашних условиях можно сделать печь из газового баллона для отопления небольших помещений. Это экономичная конструкция, позволяющая за несколько часов обогреть маленький дачный домик или быстро приготовить пищу.

Подробнее о печке на дровах из газового баллона:

'; blockSettingArray[0]["setting_type"] = 1; blockSettingArray[0]["element"] = "h2"; blockSettingArray[0]["elementPosition"] = 1; blockSettingArray[0]["elementPlace"] = 1; blockSettingArray[4] = []; blockSettingArray[4]["minSymbols"] = 0; blockSettingArray[4]["minHeaders"] = 0; blockSettingArray[4]["text"] = '

'; blockSettingArray[4]["setting_type"] = 5; blockSettingArray[8] = []; blockSettingArray[8]["minSymbols"] = 0; blockSettingArray[8]["minHeaders"] = 0; blockSettingArray[8]["text"] = '

'; blockSettingArray[8]["setting_type"] = 1; blockSettingArray[8]["element"] = "h3"; blockSettingArray[8]["elementPosition"] = 1; blockSettingArray[8]["elementPlace"] = 4; blockSettingArray[9] = []; blockSettingArray[9]["minSymbols"] = 0; blockSettingArray[9]["minHeaders"] = 0; blockSettingArray[9]["text"] = '

'; blockSettingArray[9]["setting_type"] = 6; blockSettingArray[9]["elementPlace"] = 90; var jsInputerLaunch = 15;

kaminguru.com

Буржуйка из газового баллона своими руками: инструктаж по изготовлению

Во многих частных домовладениях найдется старый баллон из-под сжиженного газа. Из этого объекта можно изготовить множество полезных вещей, например, несложный отопительный прибор.

Если есть желание и сварочный аппарат, то буржуйка из газового баллона своими руками может быть сделана без особых проблем. Конечно, понадобятся некоторые дополнительные материалы.

Содержание статьи:

Как это работает?

Буржуйка – примитивный вариант металлической . Работает такой прибор предельно просто: в топку закладывают дрова, они сгорают, корпус печи раскаляется и отдает тепло окружающему воздуху. Дымные газы удаляются через дымоход, а зола высыпается через колосниковую решетку в зольник, который следует периодически очищать.

Одно из главных преимуществ буржуйки – простота конструкции. Здесь нет строгих размеров, главное, чтобы корпус выдерживал нагрев, а дымоход работал исправно. Опытный мастер сделает такую печку буквально за пару-тройку часов. А сжигать в ней можно практически любое сухое дерево: и поленья, и опилки. На нашем сайте есть статья с подробным описанием процесса изготовления .

Топят буржуйку и другими горючими материалами: соляркой, углем, торфом, бытовым мусором и т.п. При желании на такой печке можно вполне успешно готовить. Этот момент следует продумать еще до начала изготовления конструкции, чтобы сделать ровную варочную поверхность.

Буржуйка представляет собой топочную камеру из толстого металла с загрузочной дверцей, дымоходом, колосником и поддувалом. В качестве корпуса можно использовать старый газовый баллон

Но следует считаться и с недостатками такого отопительного решения. Для начала это высокая опасность ожогов и пожаров.

Для буржуйки нужно выбрать специальное место, отделанное огнестойкими материалами. Желательно, чтобы она стояла в стороне, где никто случайно не прикоснется к корпусу и не обожжется.

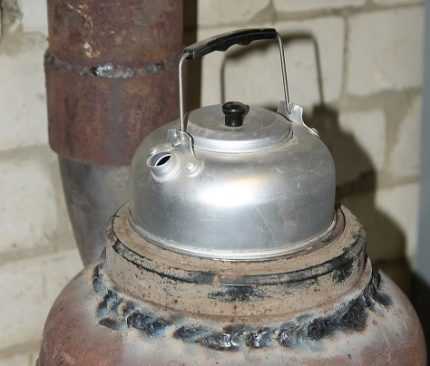

При желании верхнюю часть вертикальной буржуйки из старого газового баллона можно превратить в варочную поверхность скромных размеров

Весит такая металлическая конструкция немало, поэтому о какой-либо мобильности устройства речь не идет. Перемещать буржуйку для обогрева разных помещений будет затруднительно.

Такими печами обычно обогревают подсобные помещения, в которых отсутствует электроэнергия или там, где она подается с перебоями: гараж, сарай, мастерская и т.п.

Из двух газовых баллонов, соединенных перпендикулярно, можно сделать усовершенствованный вариант буржуйки, который позволяет сохранять больше тепла и получать высокую отдачу при сжигании топлива

Еще одна проблема – невысокий КПД, поскольку часть тепловой энергии при сгорании древесины буквально вылетает в дымоходную трубу. Существуют различные способы сохранить тепло и немного модифицировать буржуйку, чтобы она работала эффективнее.

Наконец, нужно позаботиться о хорошем вентилировании помещения, в котором установлена буржуйка, поскольку такой прибор в процессе работы сжигает большое количество кислорода.

Итак, буржуйка состоит из металлического корпуса, на роль которого обычно и “приглашают” старый газовый баллон. В корпусе необходимо сделать две дверцы: большую и маленькую. Первая служит для загрузки топлива, вторая нужна как поддувало, через которое с топочную камеру поступает воздух для обеспечения процесса горения и тяги.

Чертеж печки-буржуйки из газового баллона позволяет изготовить устройство с конкретными параметрами и рассчитанной мощностью, но такая точность не обязательна

Внизу, на некотором расстоянии от дна конструкции следует приварить колосниковую решетку. Ее можно сделать из толстой проволоки или просто взять лист толстого металла и прорезать в нем длинные щели. Расстояние между прутьями колосника должно быть таким, чтобы топочный материал не просыпался вниз, в зольник.

Если буржуйку будут топить только дровами, зазоры колосника делают большими, но когда предполагается использовать щепу, следует сделать решетку более частой.

Изогнутый металлический дымоход, установленный на буржуйку из газового баллона, позволяет удержать в помещении больше тепла и повысить КПД конструкции

Ящик для золы можно сварить из листового металла или взять готовую металлическую емкость подходящего размера и устойчивую к сильному нагреву. Некоторые предпочитают и вовсе обходиться без зольника, просто выгребают золу из нижнего отдела по мере необходимости, хотя это и не слишком удобно. Как правило, выводят вверх, чтобы обеспечить необходимую тягу.

Рекомендации по изготовлению

Буржуйка из баллона может быть разной: емкость можно поставить горизонтально или вертикально. Нужно подобрать корпус подходящих размеров, а затем правильно его использовать.

Понадобится листовой металл из стали, устойчивой к длительному нагреву, толстая проволока для колосника, уголок для ножек и т.п. В процессе изготовления следует учесть ряд нюансов, чтобы печка получилась удобной и эффективной.

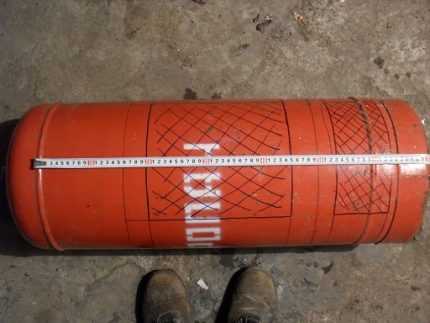

Этап №1 – выбор и подготовка баллона

Газовые баллоны бывают очень разные. Для буржуйки лучше всего подходит емкость для сжиженного газа на 50 или 40 литров. Если нужна печь небольших размеров, можно взять баллон объемом 12 или 27 литров.

Но это будет приспособление для обогрева небольших подсобных помещений. Аналогичные емкости на пять литров практически бесполезны. Такая небольшая буржуйка нагреется быстро, но вскоре остынет, поэтому отопительный эффект от нее будет очень незначительным.

Интересный вариант для самодельной буржуйки – емкость из-под фреона. Такой баллон имеет толстые стенки и удлиненный корпус. Емкость нужно обрезать, чтобы длина корпуса был примерно 70 см. Толстые стенки, конечно, утяжеляют конструкцию, но лучше удерживают тепло. Буржуйка будет разогреваться в течение длительного, но при этом и греть будет дольше.

Перед началом работ необходимо правильно подготовить газовый баллон: стравить из него остатки газа, слить конденсат и заполнить емкость водой, которую после этого можно вылить

Когда баллон выбран, нужно приготовить сварочный аппарат и вспомнить о правилах безопасности. Даже в очень старом баллоне всегда найдутся некоторые остатки горючего газа. Если сразу же начать резать его с помощью сварки, опасный для жизни взрыв практически гарантирован. Для тех, кто еще не пользовался сварочным аппаратом, рекомендуем прочесть .

Для начала рекомендуется открыть баллон и стравить остатки газа. Разумеется, это нужно делать на улице, а не в помещении. Затем нужно слить из баллона остатки жидкости, сконденсировавшейся внутри. Эта субстанция обычно имеет резкий и неприятный запах, поэтому лучше всего заранее подготовить для нее небольшую емкость с крышкой, чтобы сразу же аккуратно ее упаковать и выбросить.

К конструкции печи буржуйки не предъявляется особо строгих требований по параметрам. Чем больше топочная камера, тем более просторное помещение сможет обогреть агрегат

Если конденсат будет случайно пролит на пол в помещении, специфический аромат может сохраняться очень длительное время. После всех этих операций баллон все еще не готов к контакту со сварочным аппаратом, потому что остаточные пары газа остаются внутри.

Нужно заполнить баллон водой до самого верха, чтобы полностью вытеснить из него весь газ. После этого воду сливают, теперь баллон можно резать без проблем.

Этап №2 – изготовление и наполнение корпуса

Далее нужно выбрать тип буржуйки из баллона, будет ли цилиндрический корпус расположен горизонтально или вертикально. Все остальные операции проводят с учетом этой ориентации. Если выбрана горизонтальная позиция, то один из торцов цилиндра будет служить задней стенкой, а на другом нужно установить загрузочную дверцу и поддувало.

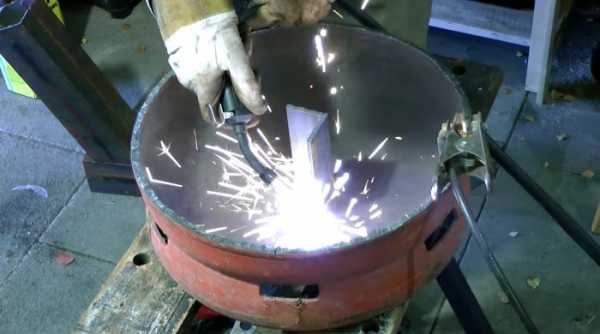

Если запланировано изготовление вертикальной буржуйки из газового баллона, понадобится сделать два отверстия: для загрузки топлива и для поддувала с зольником

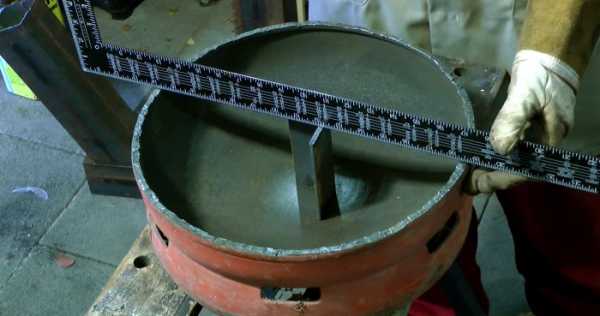

Для колосниковой решетки можно использовать толстую арматурную проволоку. Чтобы не варить из нее решетку, можно изогнуть ее частым зигзагом, “змейкой”. Эту конструкцию приваривают к внутренним стенкам металлического корпуса.

Переднюю стенку изготавливают из металлического листа следующим образом:

  1. Металл нужно приложить к передней части печки, чтобы нанести разметку.
  2. По разметке следует вырезать круглую деталь.
  3. На нее нанести еще одну разметку: для прямоугольной дверцы и поддувала.
  4. Вырезать отверстия по разметке.
  5. Изготовить дверцы.
  6. Приварить к передней стенке петли, запоры и навесить дверцы.
  7. Приварить стенку с дверцами к корпусу.

Обе дверцы по контуру следует уплотнить асбоцементным шнуром, чтобы они хорошо прилегали к корпусу. Заднюю стенку в такой буржуйке обычно делать не нужно, ее роль выполняет дно баллона. В верхней части корпуса, вплотную к задней стенке, нужно сделать отверстие под дымоход.

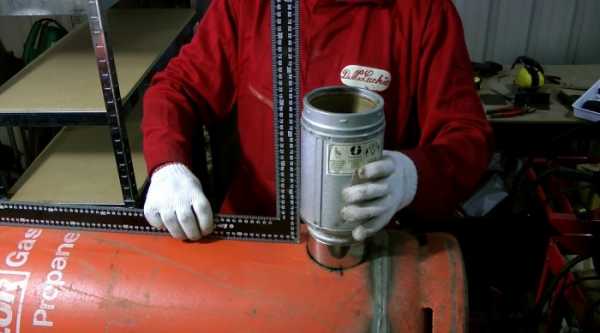

Трубу нужно брать из толстого металла, поскольку нижняя часть дымохода будет контактировать с разогретыми дымными газами. Тонкий металл в этом месте быстро прогорит. Теперь к нижней части печки приваривают прочные ножки из арматуры, кусков металла или отрезков металлического уголка. Они должны выдерживать и вес самой конструкции, и топлива, которое будет в нее загружено.

Примерно такую же технологию используют для изготовления вертикальной буржуйки из баллона. Дно баллона станет нижней частью конструкции, в верху нужно сделать цилиндрическую “крышу” с отверстием под дымоход. Обычно верхнюю часть баллона срезают. По окончании монтажа можно будет приварить ее обратно. Дверцы – для загрузки и поддувала – делают в передней части корпуса баллона.

Такая буржуйка будет занимать меньше места, чем горизонтальный вариант, а также она будет более высокой. Если предполагается не только обогревать помещение, но и готовить пищу, то нужно будет отрегулировать высоту печки с учетом этого момента и обеспечить ровную варочную поверхность.

Но обычно диаметр баллона недостаточно велик, чтобы предоставить полноценную возможность для готовки. Хотя вскипятить чайник – выполнимая задача.

Этот чертеж позволяет составить представление об устройстве горизонтального варианта буржуйки из баллона, к нижней части которого приделан ящик для золы

Колосниковую решетку можно сделать так же, как описано выше: из арматуры, согнутой змейкой по диаметру трубы. Ее приваривают между отверстиями для загрузки и поддувала.

Некоторые пытаются сократить количество сварочных работ, оставляя верхнюю часть баллона практически не тронутой. Но тогда все остальные работы будет выполнить сложнее.

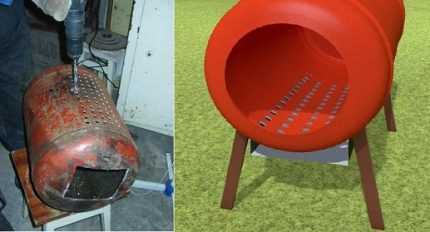

В горизонтальной буржуйке можно не приваривать колосник, а превратить в него часть корпуса, просверлив отверстия подходящего диаметра и приделав снизу ящик для золы

Например, колосник придется вставлять не сверху, а просовывать в топочную дверцу и каким-то образом удерживать в правильном положении. Теперь нужно изготовить дверцы с петлями и запорами и приварить их к корпусу буржуйки, предварительно уплотнив асбоцементным шнуром. Остается вверху установить дымоходную трубу, а внизу приварить ножки.

Этап №3 – изготовление дверцы и зольника

Дверцы для буржуйки можно изготовить из тех частей корпуса, которые остались после вырезания отверстий. К ним приваривают петли и защелки. Это несложные элементы. Петли можно сделать даже из звеньев толстой цепи. Второй, более дорогой, вариант – это покупка готовых конструкций из литого металла.

Чтобы установить готовую литую дверцу на самодельную буржуйку, следует приварить к загрузочному отверстию рамку из металлического уголка

Можно выбрать две отдельные дверцы: большую для загрузочного отверстия и узкую – для поддувала. Но существуют и комплекты, в которых такие дверцы объединены в единую конструкцию.

Отверстия под такие дверцы нужно вырезать точно по размеру. После этого к краям проемов нужно приварить раму из уголка.

Несколько звеньев толстой цепи, похожей на велосипедную, можно использовать в качестве петель для самодельной дверцы буржуйки, сделанной из баллона

Рама литых дверец крепится к полученному обрамлению с помощью болтов. Рекомендуется предварительно приварить небольшой бортик, чтобы не было щелей, и печь закрывалась герметично.

В небольших буржуйках можно при желании и вовсе обойтись без колосниковой решетки.

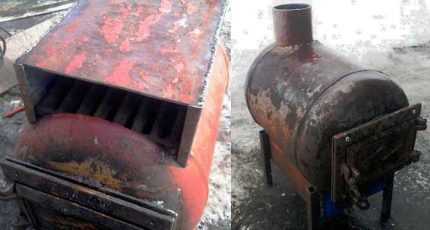

Слева представлен перевернутый корпус горизонтальной буржуйки с приваренным к нему зольником, а справа – общий вид. Зольник выдвигают, чтобы регулировать поступление кислорода, поддувало в такой модели делать не нужно

Найти для нее место сложно, если делают печку небольших размеров или невысокую, например, горизонтальный вариант. В таком устройстве поддувало не делают, доступ воздуха обеспечивают с помощью загрузочной дверцы, которую просто приоткрывают. Колосники из арматуры изготовить просто, но они не особенно надежны.

Со временем арматура прогорает, ее приходится заменять. Альтернативным вариантом может стать кусок листового металла, в котором прорезаны щели или отверстия круглой формы. Для сбора золы можно использовать специальный ящик – зольник.

В горизонтальном варианте буржуйки из баллона колосники можно установить в нижней части в комплекте с зольником, поскольку нижнюю часть корпуса придется срезать, чтобы облегчить монтаж.

Как повысить КПД?

Чтобы сделать работу буржуйки более эффективной, существует несколько простых способов. Для начала следует утеплить дымоходную трубу, чтобы сохранить часть тепла, которая уходит с дымными газами. Можно использовать различные методы для увеличения площади соприкосновения разогретого металла с окружающим воздухом.

Некоторые специалисты рекомендуют сделать дымоход не строго вертикальным, а изогнутым. Это увеличит путь прохождения отходов горения и позволит части их тепла вернуться в помещение. Но следует помнить, что усложненная конструкция дымохода может отрицательно сказаться на тяге, поэтому не стоит увлекаться избыточными изгибами.

Иногда к корпусу буржуйки приваривают металлические крылья, например, сделанные из уголка или любых подходящих полосок металла. Если размеры печки позволяют, можно приварить горизонтальный лист металла сверху и сделать в нем дополнительное отверстие не для дымохода, а для кастрюли или чайника.

Отверстие закрывают специальной составной крышкой из нескольких концентрических кругов. Убирая или добавляя круги, можно регулировать степень нагрева.

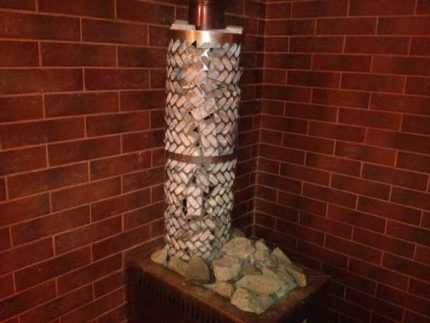

Еще один вариант модернизации буржуйки – кирпичный футляр. Кладку выполняют вокруг печки, оставляя при этом небольшой зазор между металлическим корпусом и кирпичом. Кирпич будет поглощать часть тепловой энергии, а затем постепенно отдавать ее окружающему воздуху.

Если обернуть дымоход металлической сеткой и уложить в образовавшийся зазор камни, можно повысить эффективность нагрева. Даже после того, как дрова прогорят, камни будут отдавать тепло еще какое-то время

Альтернативная версия подобной модернизации – металлическая сетка вокруг дымохода, в которую укладывают куски кирпича или камня. Это популярное решение для печей, установленных в бане, вариация каменки. Но следует помнить, что для этого подходят только речные “голыши” однородного окраса и без вкраплений. Если камень состоит из слоев разного типа, он может разорваться под воздействием высоких температур.

Если нужна печь солидных размеров, в распоряжении мастера имеется два газовых баллона, можно объединить их в одну конструкцию. Один из них устанавливают горизонтально, а второй ставят вертикально как патрубок для дымоходной трубы. Площадь нагрева увеличивается, такая буржуйка будет работать эффективнее.

Встроенные в корпус буржуйки металлические трубы в сочетании с вентилятором позволяют увеличить скорость прогрева помещения, но для достижения такого эффекта понадобится электроэнергия

Наконец, можно вставить внутрь верхней части корпуса трубы, по которым будет циркулировать воздух. Если поставить у торца этих труб вентилятор, перемещение воздуха будет осуществляться быстрее. Такой эквивалент тепловентилятора позволит прогреть все помещение за несколько минут и эффективнее распределить тепловую энергию.

Выводы и полезное видео по теме

Здесь представлены рекомендации по безопасной разборке старого газового баллона:

В этом видео рассказано о порядке изготовления печки из газового баллона:

Оригинальную буржуйку с функцией пиролизного дожига топлива можно сделать из двух газовых баллонов:

Буржуйка – это простое устройство, которое не трудно соорудить и можно достаточно широко использовать. Если порядок работ заранее продуман и правильно выполнен, такая печка может прослужить достаточно долго.

Пожалуйста, пишите комментарии к статье, задавайте вопросы, делитесь опытом, если уже приходилось собирать буржуйку из подручных материалов.

sovet-ingenera.com

Печь из газового баллона своими руками

Печь является нужным и полезным приспособлением, которое чаще всего используется для отопления жилых помещений или хозяйственных построек, готовки пищи и иных целей. Несмотря на широкий ассортимент моделей, которые можно приобрести на сегодняшний день, многие люди предпочитают изготавливать их собственными руками.

Для этих целей можно задействовать габаритные бочки или листовой материал, но особой популярностью пользуются газовые баллоны, поскольку их применение в качестве основы позволяет значительно упростить процесс. Об основных разновидностях печей, которые можно изготовить подобным способом, пойдет речь в данной статье.

Виды печей из баллона

Как уже упоминалось, самостоятельно можно изготовить печи самого разного типа, ниже будут рассмотрены все особенности наиболее популярных и интересных вариантов:

  1. Буржуйка относится к печам аварийно-резервного типа, это одна из наиболее востребованных и узнаваемых разновидностей. Она отличается своей многофункциональностью и универсальностью, в зависимости от объема, используемого для изготовления баллона, ее можно будет использовать как в городских квартирах, так и в загородных постройках. Единственным значимым недостатком является короткий эксплуатационный срок, буржуйка не может функционировать постоянно, поскольку тонкий металл ее основы подвержен постепенному выгоранию. Однако при внезапном отключении электричества она может стать главным помощником для прогрева помещения.
  2. Печь на отработке изготавливается сложнее стандартной буржуйки, финансовых средств на этот процесс также придется затратить гораздо больше. Однако этот вариант все равно пользуется неизменной популярностью, которая обусловлена возможностью прогревать сараи, гаражи, мастерские и иные нежилые помещения, при этом не нужно будет использовать затратные виды топлива. При таких видимых преимуществах отсутствует массовое производство данной разновидности в заводских условиях, поскольку на него наложен запрет со стороны пожарных служб. Главной отличительной чертой будет являться наличие специального топливного резервуара, в который подливается масло.
  3. Бубафоня является одним из наиболее востребованных вариантов печей длительного горения. Это легко объясняется тем, что эксплуатационный срок у нее гораздо выше, чем у стандартной буржуйки, при этом показатель КПД является очень высоким, а отдача тепла будет происходить еще на протяжении суток. Именно сочетание экономичности и эффективности сделали бубафоню одним из лидеров в своем классе.
  4. Печь-ракета является весьма оригинальным вариантом. Ее изготовление потребует значительных затрат времени, сил и финансовых средств, но полученное приспособление будет способно не только обогревать помещение, его также можно будет эксплуатировать в качестве лежанки. Ракета является оптимальным вариантом для людей, которые по каким-либо причинам не хотят или не могут возвести полноценную кирпичную печь, расход материалов на которую в несколько раз выше.
Печка буржуйка из газового баллона

Выбираем основу

Как известно, большинство газовых баллонов являются разными, основной критерий их классификации – это объем. Следовательно, именно на эту характеристику и нужно опираться при осуществлении выбора основы будущего устройства, основные рекомендации и нюансы приведены ниже:

  1. Объем 5 литров является неподходящим, поскольку его будет в любом случае недостаточно для изготовления функциональной печи, которая сможет качественно выполнять свои функции.
  2. Объем 12 литров уже будет подходящим для изготовления универсального устройства, которое показывает хорошие показатели в малогабаритных помещениях. Его мощность будет составлять примерно 3 кВт.
  3. Объем 27 литров позволяет изготовить печь, которую также можно использовать в маленьких помещениях и перемещать в случае необходимости. Мощность такого варианта будет составлять около 7 кВт, но даже этого показателя бывает недостаточно в некоторых ситуациях.
  4. Объем 50 литров является наиболее подходящим показателем, поскольку при нем будет обеспечено полное прогорание используемого топлива. Из такого баллона получится печь с высотой не менее 85 см, приобрести его без труда можно на специализированных заправочных станциях.

Другим важным критерием является материал корпуса: нужно использовать только те варианты, которые изготовлены из цельного металла, поскольку композитные сплавы отличаются слишком низким показателем жароустойчивости.

Делаем своими руками

Буржуйка из баллона

Из газового резервуара можно изготовить буржуйку нескольких типов, ниже приводится инструкция, следование которой позволит получить горизонтальную модель:

  1. Разместить используемый в качестве основы баллон таким способом, чтобы он находился в соответствующем его итоговой форме горизонтальном положении.
  2. Верхняя часть должна быть отрезана, что позволит разместить внутри конструкции колосниковую решетку.
  3. Основой для решетки будет служить обычная арматура, прут при этом сгибается в форме змейки. Для крепежа достаточно будет зафиксировать ее в необходимом месте, после чего приварить к стенкам.
  4. На стальном листе нужно начертить окружность, диаметр которой будет равен той же величине внешней стороны резервуара.
  5. Размеченная окружность вырезается из листа любым подходящим инструментом, после чего на ней нужно отметить несколько отверстий в форме прямоугольников. Одно будет выполнять функции поддувала, а другое поставлять тепло в топливную камеру. Вырезать их можно при помощи зубила или болгарки, более удобно использовать второй вариант инструмента.
  6. К крышке привариваются завесы, после чего можно заняться монтажом дверцы, ее в большинстве случаев заранее покупают в магазине.
  7. Дверцы дополнительно по всему их контуру обклеиваются шнуром из асбестоцемента, после чего вся конструкция может быть приварена к основному резервуару.
  8. Теперь можно переместиться к задней части буржуйки, где потребуется прорубить отверстие, габариты которого будут равны показателю диаметру трубы, оно необходимо для отвода дыма.
  9. На финальной стадии к проделанному отверстию приваривается дымоход, в качестве основы для него подойдет труба соответствующих размеров и достаточно толстыми стенками. После завершения данного этапа буржуйка готова к эксплуатации.

Печь бубафоня

Бубафони на сегодняшний день очень популярны, поскольку они относятся к печам длительного горения. Изготовить их можно из самых разных материалов и приспособлений, но задействовать для этих целей газовый резервуар проще всего.

Ниже приводится руководство, которое поможет в данном процессе:

  1. Первоначально срезается верхняя часть газового баллона.
  2. К части конструкции, которая будет играть роль крышки, нужно приварить фиксаторы либо упоры, она будут выполнять функцию по ее фиксации и крепежу на корпусе устройства.
  3. Если края у срезанной части получились острыми, то их рекомендуется загнуть вовнутрь, чтобы избежать случайных травм. Для этих целей удобнее всего использовать кувалду.
  4. У части, которая является крышкой, также потребуется загнуть края, но, наоборот, на внешнюю сторону. Это позволит достичь наиболее плотного контакта при закрытии бубафони.
  5. Теперь особое внимание нужно уделить процессу изготовления поршня. Для этого потребуется подготовить металлический блин с диаметром меньше, чем у баллона, чтобы он свободно перемещаться внутри него; труба для подачи воздуха в нижнюю камеру печи; несколько металлических отрезков для приваривания к нижней поверхности блина.
  6. В центре металлического блина должно быть сделано отверстие, габариты которого будут равны диаметру выбранной трубы. К его нижней части привариваются несколько металлических элементов, чтобы при опускании поршня блин не прилегал слишком плотно к дровам, в противном случае в нижнюю часть бубафони не будет поступать необходимое количество воздуха. Достаточно будет шести отрезков, которые напоминать лучи, направленные от отверстия в центре.
  7. Трубу необходимо обрезать, чтобы ее длина составляла около 6-10 см в зависимости от высоты резервуара. Затем она вставляется в отверстие в центре блина и надежно приравнивается к нему, обеспечивать при этом герметичность необязательно: если в конструкции останутся щели, то они будут дополнительно способствовать поступлению воздуха внутрь печи.
  8. В стенке баллона, чуть ниже уровня крышки, необходимо вырезать отверстие, в которое затем будет вставлена и приварена труба, предназначенная для отвода дыма. Рекомендуемый диаметр составляет 1 см, такого показателя будет вполне достаточно для обеспечения нормальной тяги. Длина горизонтального направления дымоходной трубы составляет около 40 см, после чего она меня направление и поднимается вверх, минимальный показатель длины на данном участке составляет 2-3 метра.

Печь на отработке

Печь на отработке или, как ее называют по-другому, масляная гаражная печь также является по своей конструкции гораздо сложнее классической буржуйки, но многие предпочитают именно эту разновидность, поскольку она позволяет использовать в качестве основного топлива отработанное машинное масло и прочие аналогичные вещества, являющиеся по своей сути отходами.

Для ее изготовления предлагается воспользоваться следующим алгоритмом действий:

  1. В процессе работы газовый баллон должна находиться исключительно в вертикальном положении. Для этого его наполняют водой и наполовину зарывают в землю или фиксируют в достаточно узкий поддон, но он должен быть достаточно тяжелым, чтобы резервуар его не перевесил.
  2. Сделать отметки в верхней части баллона и срезать ее. Для этих целей используется болгарка, при этом при образовании среза наружу начнет вытекать вода, которая была предварительно залита в резервуар. Необходимо сразу же прекратить рабочий процесс и дождаться, пока жидкость не уйдет ниже уровня среза, после чего окончательно ликвидировать верхнюю часть. Ее нужно сохранить, поскольку в последующем она будет выполнять функции топливной емкости.
  3. На расстоянии около 0,7-1 см от среза необходимо проделать круглое отверстие, оно потребуется для монтажа дымоходной трубы. Его диаметр должен быть равен тому же показателю заготовленного патрубка с общей длиной около 4 см. Его нужно будет вставить в отверстие и приварить, при этом обязательно следить за сохранением герметичности швов.
  4. К горизонтальной части дымохода будет приварена вертикальная труба, высота которой составляет 3,5-4 метра.
  5. Теперь баллон должен быть приподнят над поверхностью пола, для его удобной фиксации рекомендуется приварить на нижней части металлические ножки. Подобные меры требуются для проделывания отверстия в форме квадрата, которое будет выполнять функции поддувала. Также его потребуется оснастить дверцей, которую необязательно изготавливать самому, а можно приобрести в магазине. Она потребуется для ручного контроля объема воздуха, который будет поступать в печь.
  6. На дно баллона необходимо опустить топливный отсек, его без труда можно изготовить из трубы высотой 7-10 см и диаметром около 1,5 см. При этом необходимо проследить, чтобы она была герметично заварено в нижней части, чтобы исключить вероятность утечки топлива. Данному отсеку потребуется и крышку, изготовить ее можно из обычного листового металлического материала, в котором на этом же этапе проделывается два отверстия круглой формы. В центральное отверстие диаметром 1 см нужно будет вставить и приварить соответствующую трубу, а второе отверстие диаметром 0,5-0,7 см расположить ближе к краю, оно потребуется для фиксации подвижной крышки.
  7. Труба, ведущая из вмонтированной крышки, по своей длине должна быть идентична высота газового резервуара. К ее верхнему концу приваривается круглый металлический элемент с таким же диаметром, как и у основного баллона, что придаст данному механизму сходство с поршнем.
  8. Вся поршневая конструкция вставляется внутрь баллона, при этом она должна быть лишена подвижности, поэтому края крышки будут приварены к стенкам резервуара.
  9. Финальный этап заключается в заливке в соответствующий отсек отработанного масла и проведении первого испытания печи на отработке, данная процедура осуществляется исключительно на улице. Если все пройдет успешно, то конструкция можно заносить в помещении и подсоединять к системе дымохода, после чего начинать использовать по прямому назначению.

Печь-ракета

Печь-ракета, позволяющая создать отапливаемый лежак, будет последним рассмотренным вариантом. Ее тоже можно изготовить при помощи собственных сил, подробная инструкция приводится ниже:

  1. Первоначально подготавливается постель, данный процесс подразумевает под собой конструирование и возведение каркаса из древесины. Форма и конфигурация выбирается в зависимости от индивидуальных предпочтений. В качестве материала лучше всего использовать брус с сечением 1х1 см, каркас должен образовывать ячейки габаритами 60х120 см, а область непосредственно под печью должна иметь размеры 60х90 см.
  2. В качестве обшивочного материала для каркаса используется шпунтованная доска, рекомендуемая толщина составляет примерно 0,5 см.
  3. Все части и элементы конструкции, изготовленные из древесины, в обязательном порядке должны быть обработаны биоцидом и несколько раз эмульсией на водной основе.
  4. На поверхность пола в месте, где будет установлена печь-ракета с лежаком, настилается особая разновидность картона, которая изготавливается из базальтовых волокон. Минимальная толщина слоя составляет 4 мм., все остальные параметры зависят от формы и размеров конструкции.
  5. Непосредственно на месте установки печи потребуется постелить лист кровельного железа. Размер подбирается таким способом, чтобы лист выступал наружу со стороны топки примерно на 2-3 см.
  6. Каркас переносится на свое постоянное место, установить его необходимо нужно достаточно надежно, чтобы он не шатался и не раскачивался. На расстоянии 12-14 см от лежака в поверхности стены проделывается отверстия, которое потребуется для монтажа дымоходной трубы.
  7. По периметру конструкцию нужно установить опалубку, высота которой будет составлять не менее 0,5 см. В нее нужно будет залить саман и выровнять верхнюю поверхность, ориентируюсь на бортики опалубки.
  8. Процесс высыхания смеси будет длительным и займет около 2-3 недель, за это время можно успеть сделать основу для печи. Первоначально потребуется срезать верхнюю часть газового резервуара, чтобы получить отверстие диаметром 20-22 см.
  9. В полученном отверстии устанавливается кругляк из стали, а ниже делается второй срез, в результате чего должна получиться крышка, по периметру которой тонкая листовая сталь шириной около 0,5 см.
  10. На расстоянии 2-2,5 см от приваренной стали делается два круглых отверстия, в которые надежно закручиваются болты.
  11. Нижняя часть газового баллона срезается на расстоянии 0,7 см, после чего в дне проделывается круглое отверстие, через которое внутрь резервуара будет входить райзер. При этом в качестве прокладки, обеспечивающей герметизацию, можно использовать асбестовый шнур.
  12. После этого нужно будет через отверстия в стальной обшивке проделать сквозные отверстия в баллоне и определить глубину резервуара, чтобы понять необходимые параметры райзера. В качестве материала для него подойдет труба с диаметром 0,7-1 см.
  13. В поддувальную и жаровую трубу под углом 45-60° встраивается топочная емкость, при этом отделяется канал вторичного воздуха. Сам райзер вваривается в жаровую трубу через предварительно проделанное отверстие. Поддувало снабжается дверцей для ручного контроля подачи объемов воздуха, герметичность не требуется.
  14. На данном этапе вся конструкция должна быть обработана жаростойкой разновидностью футеровки.
  15. Теперь можно изготовить обечайку, для этого подойдет труба с диаметром около 20 см, снизу к ней должно быть приварено дно толщиной не мене 1,5 мм.
  16. На опалубку накладывается дополнительный слой термоизоляции, а после его полного высыхания сверху монтируется топочная конструкция.
  17. В нижней части обечайки должно быть проделано отверстие, через которое она будет соединена с очистной камерой. В качестве материала для соединяющего канала используются гофрированные трубы, которые проходят под лежаком.
  18. После установки всех составных частей можно не дожидаться застывания всех рабочих растворов и засыпать в обечайку около пяти слоев просеянного песка, смочить его и слегка увлажнить. Сверху заливается слой глины средней жирности.
  19. После завершения всех работ требуется установка еще одной опалубки, но уже по внешнему контуру, она точно также будет залита саманом.
  20. Гофрированные трубы под лежаком в местах стыка с элементами печи должны быть также обработаны саманом для улучшения фиксации конструкции. Крышки и дверцы всех камер плотно затягиваются болтами.
  21. Через 2-3 недели саман высохнет и можно переходить к более простым работам: ликвидации опалубки, покрытию конструкции специальными растворами и монтаж дополнительного досочного настила. Особенности декоративной отделки будут зависеть от личных предпочтений каждого человека, после их завершения можно будет приступить к первым испытаниям печи-ракеты.

Правила эксплуатации

Для того чтобы процесс эксплуатации печей, изготовленных из газовых баллонов, отличался безопасностью и не повлек за собой отрицательных последствий, необходимо знать и соблюдать некоторые общие правила:

  1. При использовании для растопки жидких разновидностей топлива не допускается их добавление печь во время горения.
  2. Баллон и отдельные элементы печи будут активно нагреваться в процессе работы, поэтому не допускается их прямых контактов с деревянными и другими легко воспламеняемыми поверхностями.
  3. Дымоход должен периодически подвергаться очистке, иначе он не будет исправно функционировать. Лучше всего осуществлять эту процедуру после каждого использования печи.
Дымоход должен периодически подвергаться очистке, иначе он не будет исправно функционировать

Блиц-советы

Подводя итоги, можно дать следующие рекомендации, которые могут помочь при самостоятельном изготовлении печи из газового баллона:

  1. Дымоход рекомендуется начинать возводить не от печи к выходу на улицу, как это делается обычно, а, наоборот. При этом он должен быть разборного типа, что облегчит обязательный процесс очистки.
  2. Для отопления очень больших помещений используются сложные печи, изготовленные сразу из нескольких баллонов, но лучше всего доверить этот процесс людям, которые уже имели такой опыт.
  3. При выборе типа печи нужно заранее продумать вопрос по добыче топлива. Например, при наличии отработанного масла, хорошо подойдет соответствующая разновидность печи, а при его отсутствии лучше поставить бубафоню, которая работает фактически от любого топлива.

orcmaster.com

Реактивная печь из газового баллона своими руками

Отопительные приборы используется не только в жилых, но и в производственных помещениях. Модификаций их существует великое множество, ведь в мастерских обычно условия не затейливые. Поэтому в них устанавливают все что доступно и экономично – от буржуек до технически продуманных отопительных систем.
Сегодня мы предлагаем к рассмотрению одну из наиболее интересных моделей печей. Печь-ракета или реактивная печь принципиально отличается от других высокой степенью нагрева и конвекции корпуса, который сделан либо из кирпичей (каменная печь), либо из толстостенного металла. Этот отопительный прибор обустраивают водяным контуром, подключают к радиаторам и получают практически полноценную экономичную систему отопления.
Наш вариант реактивной печи автор самоделки предлагает сделать из пустого пропанового баллона. Небольшая модернизация, минимум деталей и перед вами отличный вариант отопительной печи для производственной мастерской!

Принцип работы печи


Печь состоит из топливника, прогреваемой емкости и дымохода. Топливник сделан в форме загнутой трубы, в которой горение дров происходит в нижней его части. Горячий воздух поднимается по вертикальной трубе, расположенной по центру прогреваемой емкости, которая в нашем случае сделана из газового баллона. Поднимаясь вверх, горячий воздух нагревает стенки емкости, а постепенно остывая, выходит низом через дымоход, который и создает конвекцию воздуха и тягу в печи.

Материалы:
  • Газовый баллон из-под пропана;
  • Квадратная труба, сваренная из парных уголков;
  • Металлический уголок 50х50х5 мм;
  • Круглая труба для дымохода с поворотными коленами;
  • Вспомогательные металлические элементы: пластины, обрезки уголков, заглушки.

Инструменты:
  • Для резки металла: инверторный плазменный резак или болгарка с зачистным и отрезным дисками;
  • Сварочный аппарат;
  • Металлический прямой уголок, рулетка, маркер для разметки;
  • Пузырьковый уровень, молоток, щетка по металлу.

Изготовление печки-ракеты


Прежде чем браться за работу необходимо помнить, что газовые баллоны чрезвычайно огне- и взрывоопасны. Их необходимо тщательно промыть водой, отстоянной на время в баллоне, поскольку даже небольшие остатки сжиженного газа при резке могут привести к взрыву емкости.

Готовим баллон


Бытовой баллон из-под пропана состоит из горловины, обечайки и днища. Обычно его располагают вертикально, так что запорная арматура остается на самом видном месте в центре баллона. От нее необходимо избавится, слегка пристукнув молотком.



Открутив штуцер рожковым ключом наполняем баллон водой, чтобы смыть остатки сжиженного газа. Оставляем отстоятся воду на некоторое время, и затем аккуратно опрокинув емкость сливаем ее. Даже после таких мер переносим баллон аккуратно на место обработки. Используя плазменный резак, отрезаем днище баллона.




Нарезаем трубы и обвариваем топливник


Следующим этапом кроим металлические уголки по размеру загрузочной камеры, топки и воздуховода. Нарезаем их болгаркой или плазменным резаком, и провариваем каждую из них по ребрам.
Соединения будут расположены под разными углами. Размеры этих элементов следующие:
  • Вертикальный воздуховод – 900 мм;
  • Горизонтальная топка – 500 мм;
  • Фидер или загрузочная камера – 400 мм.

Топка с воздуховодом соединены перпендикулярно. Обрезаем концы этих труб на ус под 45 градусов, и провариваем со всех сторон трубы. Так как металл в процессе сварки нагревается свыше 1500 градусов Цельсия, его может повести. Поэтому не лишним будет проверить точность соединения металлическим уголком.






Расположение загрузочной камеры будет наклонным, поэтому патрубок фидера необходимо обрезать под углом меньше 45 градусов. Выставляем его на топливной трубе в нескольких сантиметрах от края топки, где впоследствии будет расположен зольник. По разметке сечения трубы делаем прорезь в месте соединения элементов, и провариваем его по месту.

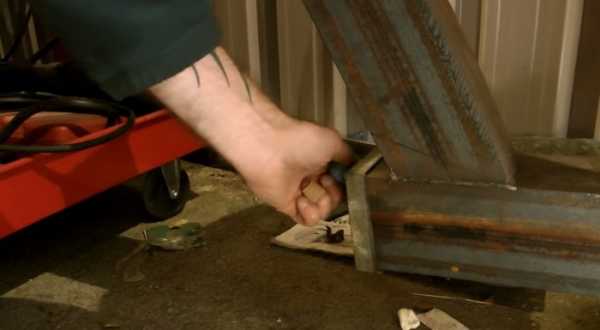

Топливник должен быть выставлен ровно, и надежно закреплен. Подпорой ему будет служить небольшой отрезок уголка, из которого и делались трубы. Обрезаем его точно в размер, и выставляем на днище баллона, проверяя идентичность ровной линии между плоскостями баллона металлическим уголком.



Провариваем топливник, усиливая вертикальную трубу воздуховода металлическими пластинами или уголками. Размечаем посадочное место для него на стенке баллона, и делаем прорезь плазмой или болгаркой. Чем точнее будет вырезанная выемка, тем проще ее затем обваривать.

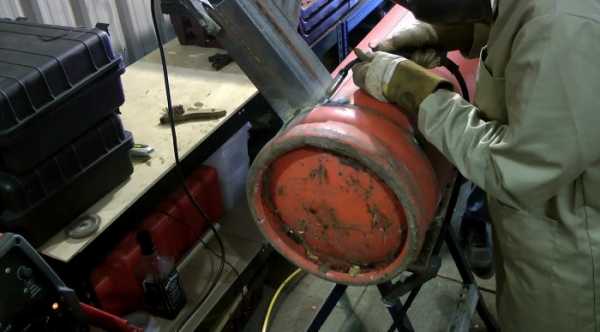

Выставляем топливник так, чтобы вертикальная труба внутри баллона располагалась строго по центру. Обвариваем сварочным аппаратом днище и патрубок топки.


Заглушить отверстие на верхушке баллона поможет обычный болт или подобный кусок металла. Вставляем его в отверстие, и привариваем к баллону. Зачистить шов можно шлифовальным диском и болгаркой.




Устанавливаем дымоход


В нижней части баллона, с противоположной стороны от топки, монтируем дымоход. Размечаем маркером посадочное отверстие патрубка, вырезаем окружность в стенке баллона, и обвариваем по контуру.





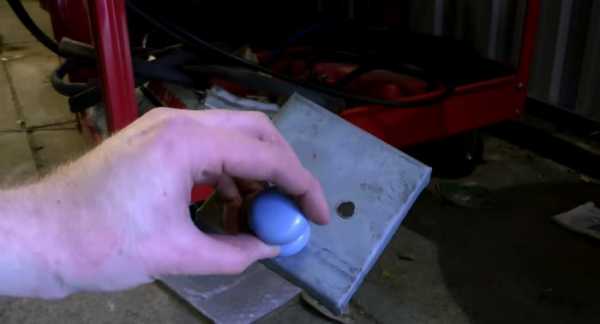

Поддувало для зольника закрываем съемной крышкой с термоизоляционной ручкой. Для удобства ее можно закрепить на петли. Через это отверстие удобнее всего будет запаливать дрова в печи.


Отвод трубы выводим за пределы мастерской. Чем выше будет труба дымохода, тем лучше будет тяга в печи. Теперь в вашей мастерской всегда будет тепло и уютно круглый год!




Смотрите видео


sdelaysam-svoimirukami.ru

как сделать печку из газового баллона: печь длительного горения

Оглавление:

Несмотря на свою примитивность, буржуйка остается довольно необходимым предметом для обогрева маленьких помещений. Повышенным спросом данный предмет пользуется у автомобилистов, любовь которых к своему хобби, толкает даже зимой проводить большую часть суток в гараже. Несложное приспособление в качестве печки длительного горения из газового баллона станет прекрасным вариантом и отличной находкой.

Буржуйка из баллона или баклажки.

Данный вид печи можно непосредственно выполнить, как из сплошного металлического листа, но и из любого жароустойчивого приспособления, например, бочка, фляга, труба или газовый баллон из под пропана.

Печь из газового баллона длительного горения может быть изготовлена разными способами и иметь разное положение – горизонтальное или вертикальное. В некоторых случаях могут применить сразу два баллона, один баллон вертикально размещают на другом находящемся в горизонтальном положении.

Моделей такого применения газовых баллонов больше чем достаточно и рассмотрев все варианты можно выбрать именно тот, который окажется самым приемлемым для вас.

Конечно, чтобы выполнить это приспособление необходимо под рукой иметь нужные материалы и инструменты, а также неплохо приобрести хотя бы маленький опыт работы в данном сегменте.

Материалы и инструменты

Материалы для данной работы:

  1. Лист металла с примерной толщиной 3 миллиметра, его используют в выполнении места для варки и зольника;
  2. Трубу для отвода дыма;
  3. Чугунную дверцу, уже можно заранее выполненную, а можно изготовить и самому, используя лист металла или кусок баллона;
  4. Уголок или прочные прутья арматуры для выполнения ножек и при отсутствии готового, изготовления колосника.
  5. Также нужны баллоны один или два, с этой целью могут подойти как баллонные емкости из-под газа, так и мелкие.
  6. Инструменты для выполнения буржуйки:
  7. Сварочный аппарат 200 А;
  8. Шлифовальная машинка или болгарка с дисками нужного диаметра, около 180 миллиметров;
  9. Электроды;
  10. Отрезающие и шлифующие металл круги;
  11. Молоток для очистки шлака от сварки;
  12. Щетку для выполнения работ по металлу;
  13. Метр или рулетку, мел или маркер для осуществления разметки;
  14. Дрель со сверлами соответствующего диаметра;
  15. Молоток, зубило, плоскогубцы.

Чтобы печка была комфортная и доступна в применении, как уже было сказано, ее можно расположить в горизонтальном и вертикальном положении, для определения какая лучше, необходимо учитывать и размер помещения.

Подготовка баллона

В начале всей работы нужно выполнить правильную обработку баллона для дальнейшего использования, особенно если это газовый баллон. Потому что, если газ был недавно, то могли остаться его частички и при резке металла из-за искры емкость может взорваться.

С этой целью, вначале необходимо сделать процедуру требующую время и внимания: открыть вентиль и высвободить излишки газа. С данной целью емкость лучше положить на ночь на улице или в помещении с высокой вентиляцией, а еще проще заполнить баллон до краев водой.

Далее емкость избавляют от конденсата в перевернутом виде, который тоже неприятно пахнет, а значит, и такие действия проводятся за пределами жилого помещения.

Промытая емкость становится безопасной и ее смело можно придавать обработке.

Буржуйка вертикального типа

При изготовлении буржуйки с таким видом положения баллон размещается в стандартном для него размещении, убирается все из горловины и делается разметка при помощи мела и метра. Далее вырезается вход для топки и поддувала, с данной целью применяется шлифмашинка или при наличии, используются газовый, плазменный резаки.

Последующий шаг – колосник, так как его в готовом виде нужных размеров практически нет в наличие, то производят нарезку арматуры необходимой длины и сваривают между топкой и поддувалом на ранее размеченном месте.

Дверцы – с этой целью для изготовления своими руками, вырезаются из металлических кусков необходимые размером створки и крепятся на заранее приваренные к заготовке печи петли.

На дверцу с целью надежного фиксирования их при использованиипечи привариваются задвижки или щеколда.

В случае необходимости можно оборудовать в верхней части буржуйки варочную поверхность, на которой греют горячие напитки или готовят легкий обед, с такой целью также используют листы металла.

Можно соорудить не только поверхность для варки, а приспособление по примеру самовара для нагрева воды, где труба, идущая из топки, будет проходить специальным резервуаром с водой.

Все швы стыков обязательно должны выполниться герметично.

Дымоотводная труба устраивается или вверху печки, или в боковой и выходит с помещения через крышу или стену помещения.
Такой вид размещения печи очень экономен, так как в итоге получается, компактно размещенный обогревательный прибор, который идеально подходит для маленькой комнаты на даче или с целью обогрева гаража и не занимает много места.

Горизонтально обустроенная печь

Следующий вариант размещения печи – горизонтальный и он также имеет свои плюсы в качестве большой варочной поверхности, где можно приготовить полноценный обед.

Для устойчивости горизонтальной печки после окончания выполнения всех работ по изготовлению печки, ее закрепляют на надежно стоящей подставке, сваренной из уголков, при использовании точечной сварки.

В данном случае все мероприятия начинают с разметки, после производится вырезка квадратного отверстия для дверцы и круглого для дымохода. Вырезка круглого отверстия может оказаться трудоемкой при отсутствии резака, так как болгарка здесь не помощница. Вначале нужно по кругу вырезать отверстия, далее идет в ход зубило и молоток, и в итоге все доводится до нужного результата напильником.

Роль колосника будет играть отверстие, вырезанное в дне печи, а приваренный под ним короб станет емкостью для золы.
Этот же короб играет роль поддувала, и потому на него приваривают дверцу с целью регулирования притока и оттока воздуха, чтобы добиться необходимой тяги.

Дверцу можно сделать самостоятельно, используя часть баллона, а можно приобрести уже готовую с рамой и готовой щеколдой и такой вариант, конечно же, намного проще.

После закрепления дверцы на петлях печи, устройство закрепляют на подставке при этом, надежно зафиксировав, а можно приварить к ней ножки нужной длины.

Далее закрепляется патрубок, к которому присоединяется труба для дымоотвода, та в свою очередь выйдет через отверстия в стене или крыше помещения.

Буржуйка из мелкого баллона

Маленький баллон в свою очередь может пригодиться для выполнения буржуйки, производятся все мероприятия по производству данной печи таким же образом, как и в случае с горизонтальной печью.

Но в этом случае выполняется крепление колосника из чугуна, вместо отверстий находящихся в дне буржуйки, для него необходим проем требуемых размеров.

Поддувало одновременно с колосником присоединяется к баллону.

Зольник-поддувало можно также произвести из швеллеров.

После изготовления зольника на его короб привариваются ножки, а после переворота конструкции, наверху закрепляется и приваривается патрубок для дымоотвода.

По окончанию всех работ над будущей печью буржуйкой, ее размещают на постоянное место применения и производят вывод дымохода за пределы здания.

Данные примеры лишь малая толика всех вариантов придуманных и выполненных руками народных мастеров. К примеру, есть умельцы, которые соединяют печь длительного горения из баллона с кладкой из кирпича. Если присутствует хотя бы небольшой опыт работы с данной технологией по кирпичной кладке печей, то можно попробовать изготовить эту не только удобную, но и необходимую печь в каждодневном применении самостоятельно. Сделав ее, своими руками не только экономятся средства, но и применяются в работе уже использованные ранее и не имеющие применения предметы. Самое главное относиться ко всем деталям во время выполнения работы с ответственностью.

fireplace.su

Пиролизная буржуйка своими руками из газового баллона: пошаговые инструкции

Настоящий домашний мастер должен знать, как сделать печь буржуйку своими руками из газового баллона. Такая печь согреет в лютый мороз и поможет приготовить пищу на дачном участке, где нет магистрального газа. Это не так уж и мало.

Какой баллон лучше использовать?

Оптимальный вариант — применение газовых пропановых баллонов на 50 литров. И вот почему:

  • небольшая масса;
  • достаточный объем для получения оптимальной мощности;
  • достаточный размер для горения любого топлива.

Почему именно газовый? Если у вас есть дача без магистрального газопровода — такой баллон всегда найдется в хозяйстве. Да, и толщина у него оптимальная — 4 мм. Такая толщина достаточна для горения твердого топлива, баллон достаточно легкий.

Приведем ниже пошаговые инструкции для самостоятельного изготовления первых двух конструкций: трехходовой буржуйки и пиролизной буржуйки на 2 камеры. Перед изготовлением, необходимо правильно подготовить баллоны для работы с «болгаркой» и сварки. Порядок действий должен быть таким:

  • В верхней части баллона открутить вентиль и удалить остатки газа. Вентиль необходимо полностью демонтировать.
  • После того, как остатки газа вышли, переворачиваем баллон. Удаляем конденсат в заранее подготовленную емкость. Конденсат имеет резкий неприятный запах. Поэтому, емкость после использования, придется выкинуть.
  • Снова переворачиваем баллон и набираем в него воды до краев, чтобы вытеснить все остатки газа.
  • После этого воду сливаем.

Время эффективной работы буржуйки — 2-4 часа.

к содержанию ↑

Трехходовая буржуйка своими руками

Трехходовая буржуйка

Трехходовая буржуйка (на фото выше) — это два приваренных друг к другу под прямым углом газовых сосуда на 50 литров. Принцип работы следующий:

  • Первый — собственно горизонтальная буржуйка из газового баллона на дровах. Он оборудован всеми детали, характерными для печи: поддувало, загрузочная камера для дров, колосники.   Сюда загружают дрова и производят розжиг.
  • Второй сосуд — уникальная по своей простоте и гениальности конструкция. Он разделен внутренними перегородками таким образом, что дым от сгорания топлива, проходя через него трижды изменяет траекторию движения. Скорость замедляется и корпус печи отдает больше тепла. В конце концов, через отводной патрубок, дым выходит наружу.
  • Чтобы увеличить греющую поверхность используют дополнительные ребра..
  • Как и в традиционной печи, подача воздуха регулируется через поддувало.

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Такая печка на дровах из газового баллона вполне способна выдать около 10 кВт тепла. Этого хватит, чтобы отопить помещение площадью в 100 м2. Это может быть склад, сарай, теплица или гараж.  Столь простой конструктив печи способен выдавать КПД до 55%.

На такой буржуйке из двух газовых баллонов вполне можно готовить пищу.

Прежде чем приступить к изготовлению, разберемся, какие материалы и инструменты нам понадобятся и подготовим необходимые чертежи. Очень хорошо, если вы обладаете навыками сварщика. Если же нет, то любой специалист по готовым чертежам воплотит ваш проект в жизнь. Также может помочь видео, которое легко найти в интернет.

к содержанию ↑

Материалы и инструменты

Нам понадобятся следующие инструменты:

  • переносной сварочный аппарат
  • «болгарка»
  • дрель
  • сверла
  • прочий инструмент.

Содержание сварочного аппарата не рентабельно, поэтому его при необходимости можно взять в аренду. Остальное всегда найдется у домашнего мастера.

Материалов также немного:

  • электроды
  • отрезные круги
  • 2 газовых баллона на 50 литров
  • лист толщиной 2 мм
  • уголок на изготовление «ножек»
  • арматура диаметром 20 мм
  • прочие
к содержанию ↑

Пошаговая инструкция

Схема трехходовой буржуйки

  • Делаем заготовки из метала по чертежу выше.
  • Вырезаем в баллоне необходимые отверстия. Одно — для печки, второе — для выхода дыма.
  • Отрезаем дно у второго баллона. В торце вырезаем отверстие под патрубок диаметром 100 мм. Разрезаем баллон так, чтобы он плотно сел на первый, как показано на чертеже выше.
  • Изготовьте колосниковую решетку.
  • Изготавливаем поддувало. Привариваем ножки, петли и рамки дверок.
  • Изготовляем дверцы. Уплотняем все места примыкания.
  • Обрезки от баллона стоит использовать для перегородок в вертикальном баллоне.
  • Приварите один баллон к другому, приварите дымоход.
  • Приварите дополнительные ребра для увеличения площади нагрева.
к содержанию ↑

Изготовление пиролизной двухкамерной печки

На фото выше изображена печь буржуйка из газового баллона. Такой вариант буржуйки более компактен и экономичен. Вместо двух баллонов для пропана по 50 литров,  нам потребуется 1 пропановый сосуд на 24 литра и 5 труб диаметром 57 мм и длиной около 400 мм.

Принцип работы следующий:

  • Первый баллон для пропана аналогичен предыдущему варианту. Единственное отличие, что вместо колосников, прорезаны щели сверху самого баллона.
  • Сверху баллона выполнен проем. Туда подходят 5 труб теплообменника. По этим трубам дым поднимается во вторичную камеру. Проделывая этот путь, нагретый воздух отдает часть тепла в помещение.
  • Дополнительно, по отдельному каналу во вторичную камеру подается теплый воздух. Создается эффект пиролиза — дым догораем в топливной камере и выделяет дополнительное тепло. И только после этого окончательно выходят наружу.

Мощность такой горизонтальной буржуйки может доходить до 5 кВт. Этого хватит для отопления 50 м2 полезной площади.

Изготовление пиролизной (длительного горения) двухкамерной печки не намного сложнее. Она компактнее, но имеет меньшую мощность. Точно также подготовим инструменты, материалы и можно сделать необходимые чертежи.

к содержанию ↑

Материалы и инструменты

Понадобятся следующие материалы:

  • электроды
  • отрезные круги
  • 1 газовый баллон на 24 литра
  • лист толщиной 2 мм
  • уголок на изготовление «ножек»
  • арматура диаметром 20 мм
  • труба диаметр 57 мм
  • труба диаметр 20 мм
  • прочие

Потребуются те же инструменты:

  • переносной сварочный аппарат
  • «болгарка»
  • дрель
  • сверла
  • прочий инструмент.

Ниже представлен чертеж буржуйки из газового баллона на 24 литра.

к содержанию ↑

Пошаговая инструкция

Схема двухкамерной пиролизной буржуйки

Ваши действия должны быть такими:

  • Вырезаем в днище пропанового баллона отверстие для печки размером 260х200 мм.
  • Изготовьте зольник и приварите его к дну. Приварите опоры.
  • Сделайте колосниковую решетку.
  • Изготавливаем теплообменник по чертежу выше. Трубы врезаем в шахматном порядке. Критически важно соблюдать все расстояния.
  • Привариваем трубу диаметром 20 мм для дополнительного подвода теплого воздуха, предварительно согнув ее под прямым углом.
  • Вырезаем в баллоне отверстие и привариваем теплообменник.
  • Теперь изготовим вторичную камеру с дымоходом.
  • Вырезанную из баллона заготовку используем в качестве крышки для дымохода. Она нужна для более долгого горения.
к содержанию ↑

Как правильно установить буржуйку и дымоход?

Чтобы баллонная печь работала правильно и КПД был максимальным, важно грамотно провести установку. В противном случае, возможно задымление холодного помещения. Также должны быть соблюдены все пожарные нормы  и правила техники безопасности.

Требования по установке:

  • Любые сгораемые предметы должны находиться не ближе полуметра от печки. Расстояния до несгораемых предметов не нормируются.
  • Если вы отапливаете теплицу, не ставьте печь близко к стеклу и растениям.
  • Деревянное покрытие пола нужно застелить металлическим листом. Со стороны топки застилают также пятачок размеров 50х70 см.
  • Если стены выполнены из дерева, стоит защитить их несгораемым материалом.
  • Буржуйку ставят на высоте 200 мм.
  • Направьте на буржуйку вентилятор. Дополнительный поток воздуха за счет конвекции увеличит КПД.
  • Своевременно очищайте поддувало от золы.
  • Утеплите дымоход. Это значительно уменьшит теплопотери печки из газового баллона в гараже.
к содержанию ↑

Пробная топка

После того,  как буржуйка сделана, нужно испытать ее в деле. Первая топка покажет все дефекты. Печь обязательно нужно протопить до покраски. Испытание проводят в следующем порядке:

  • Разжигаем печь с небольшим количеством топлива. Первый этап длится 30-40 минут.
  • Если дыма нигде не видно, в следующий раз делаем полную закладку и протапливаем печь. Наша цель состоит в том, чтобы выгорела старая краска.

Если где-то проникает дым, эти места нужно загерметизировать. После испытания, печь необходимо покрыть термостойкой краской.

к содержанию ↑

Вывод

Какой тип буржуйки из баллона под газ выбрать — решать вам. Она станет незаменимым помощником. Достоинства:

  • Корпус баллона обладает идеальной толщиной — 4 мм. За счет этого достигается оптимальная теплопроводность. Размеры стандартного 50 литрового баллона обеспечивают идеальную эффективность.
  • Компактна. Можно использовать в стесненных условиях.
  • Используются подручные материалы и элементарная конструкция.
  • Дровяная печь из газового баллона дает возможность установить поверхность для приготовления пищи.
  • Не требует изготовления фундамента.

К минусам можно отнести:

  • Довольно низкий КПД
  • Работают только на твердом топливе. Хотя, существует модификация буржуйки из газового баллона на отработке.
  • Необходимость постоянной чистки.
  • Печь из газового баллона на дровах быстро остывает.
  • Использовать в качестве источника постоянного отопления нерентабельно.

Как видим, достоинства перевешивают недостатки. Ставят такие горизонтальные печки из газового баллона там, где нецелесообразно проводить централизованную систему отопления и отсутствует магистральный газ.

При установке буржуйки важно строго соблюдать требования пожарной безопасности.

Заводские печи стоят дорого, поэтому печку из газового баллона в гараж целесообразно изготовить своими руками из подручным материалов.

Если вы не обладаете навыками сварщика, любой специалист изготовит вам такое изделие по вышеприведенным чертежам.

pechnoy.guru

печка своими руками, сделать в гараже, котел на дровах по видео, из пропанового самодельные

Чтобы изготовить буржуйку из газового баллона, не нужно затрачивать много финансовых средств Экономичная печка из баллона из-под пропана не обойдется слишком дорого. Главное составить правильные чертежи. А материалом для работы послужат подручные средства. Так старый баллон, металлические листы, арматура и трубы – это весь комплект необходимых изделий.

Содержание:

    • Эффективность использования печи из газового баллона в гараж
    • Принцип работы буржуйки из газового баллона на дровах
    • Виды печек из газового баллона на дровах
    • Печка из газового баллона своими руками: подготовительные работы
    • Буржуйка из газового баллона своими руками: технология монтажа
    • Оборудование дымохода для котла из газового баллона
    • Как сделать печь из газового баллона (видео)
    • Примеры буржуйки из газовых баллонов (фото)

Эффективность использования печи из газового баллона в гараж

Буржуйка из газового котла позволяет медленнее сжигать тепло, перерабатывая все топливо. При этом можно контролировать подачу воздуха и процесс горения с помощью специальной заслонки. Так увеличивается КПД и длительность горения. Именно поэтому самодельные печи используются в гаражах, теплицах, банях, мастерских.

С помощью печи из газового баллона можно легко обогреть небольшой гараж

Преимущества печи:

  1. Простая сборка. Выполнить постройку можно быстро и легко.
  2. Независимое топливо. Котел не нуждается в электричестве, только твердое топливо. При этом вид твердого топлива не имеет значение.
  3. Небольшие размеры позволяют разместить конструкцию в любом уголке дома.
  4. Легкое использование. Механизм простой, дрова горят долго и не требуют постоянного контроля.

Но для работы печи потребуется хорошая вентиляция, иначе не возникнет нужно тяги. Теплоемкость конструкции также не радует. Это обусловлено небольшой площадью котла.

Повысить теплоемкость можно, оборудовав рубашку.

Для печи нужно использовать только сухие бревна. Из минусов отмечают сложности очистки конструкции от сажи и золы. Но недостатков меньше достоинств. При этом оборудование печи не обойдется дорого.

Принцип работы буржуйки из газового баллона на дровах

Конструкция из газового баллона представляет собой систему длительного горения. Она состоит их трех главных элементов: топки, дымохода и поддувала. Последнее представляет собой специальный канал, который находится в нижней части печки. Поддувало подает воздух в топку, контролируя горение. Эта часть оборудована дверкой для контроля подачи кислорода. Кроме этого в поддувале скапливается сажа.

Над поддувалом находится топка. Этот элемент используется для сгорания топлива. Воздух в камеру попадает через решетку, которая соединена с поддувалом. Топка оборудована дверкой. Так в буржуйку загружают дрова.

Разжигание печи происходит при открытых дверях топки и закрытых поддувала. Несгоревшие части проваливаются сквозь решетку или вылетают через дымоход.

Дымоход представляет собой вытяжную трубу, через которую выходят остатки продуктов горения. В дымоходе устанавливается специальная вьюшка – заслонка. Она используется для перекрытия дымохода. Благодаря ей можно замедлить процесс горения и увеличить КПД.

Главные принципы работы буржуйки:

  1. Поддувало транспортирует воздух в топку;
  2. В загрузочной камере выполняется горение дров или угля;
  3. Продукты горения устраняются через дымоход;
  4. Контролировать интенсивность горения можно с помощью заслонки;
  5. Дрова помещаются в топку через специальную дверку в теле печи.

Вырезать необходимые отверстия в газовом баллоне можно с помощью болгарки

Поддувало и топка считаются основными элементами и монтируются непосредственно в корпусе газового баллона. Дымоход может быть размещенным отдельно. Принцип работы достаточно простой, осталось разобраться, как грамотно сконструировать буржуйку.

Виды печек из газового баллона на дровах

Буржуйки разделяют за способ установки на вертикальную и горизонтальную. Каждая разновидность имеет свои особенности монтажа, преимущества и недостатки. Важно детально изучить каждый вариант.

Нюансы монтажа горизонтальной печи:

  1. На сооружение такой буржуйки требуется меньше времени;
  2. Печь устанавливается на металлический лист, чтобы не возникло пожароопасных ситуаций.

Вертикальная конструкция отличается компактностью. Ее можно разместить в углу, она не займет много места. Баллон устанавливается краником вниз, поэтому конструкция имеет свои отличия. Дверца у вертикальной буржуйки находится внизу. Потребуется меньшее количество стали для оборудования подложки.

Печка из газового баллона своими руками: подготовительные работы

Для создания печь с металлического баллона на дровах потребуется воспользоваться сваркой. Именно поэтому следует заранее выбрать помещение для работы. Это должна быть хорошо проветриваемая комната с надежной проводкой и постоянным доступом к электричеству.

Сразу стоит приготовить весь инструментарий для работы. Потребуется сварочный аппарат и болгарка.

Печку из газового баллона следует устанавливать таким образом, чтобы она не соприкасалась с обшивкой помещения

Процесс выполнения буржуйки может длиться несколько дней. Будет лучше, если помещение с крышей. Приветствуется хорошая звукоизоляция, ведь во время работы бывает шумно, а это не порадует соседей.

Материалы для создания буржуйки:

  1. Корпус. Можно сделать из старого пропанового котла. Лучше всего выбирать крупный баллон на 50 л.
  2. В некоторых случаях печь может оборудоваться ножками. Для этого подойдут отрезки трубы, арматуры, металлического профиля.
  3. С обрезков арматуры можно сделать ручки буржуйки. Похожая ручка будет находиться на крышке топки.
  4. Дверцу можно выполнить своими руками или купить готовую из литого материала. Для печки потребуется 2 дверцы: на топку и поддувало. Первая должна быть больше.

Отдельно стоит уделить время подготовке баллона. Для начала с емкости потребуется стравить пропан. Операцию проводят на открытом воздухе. Краник подачи открывают и ждут, пока прекратиться шипение.

Дальше потребуется промыть баллон. Главное избавиться от неприятного запаха, который используется поставщиком для определения протечки. Для промывки используют отбеливатель, а затем конструкцию промывают водой.

Буржуйка из газового баллона своими руками: технология монтажа

Для начала подготавливается емкость для печи. Следует взять баллон размером 50 л. После этого потребуется определиться с конструкцией буржуйки: вертикальной и горизонтальной.

Как сделать печь горизонтального типа:

  1. Сначала с баллона срезается верхняя часть с краником.
  2. На емкость приваривают 4 ножки. Корпус должен быть размещен горизонтально.
  3. В верхней части баллона оборудуется дымоходное отверстие. На круглую дыру наваривается согнутый воротник из стального жгута размером 5 см.
  4. Во внутреннем пространстве устанавливают решетку на расстоянии четвертой части его диаметра. Для этого в стенке баллона просверливают отверстия.
  5. Дальше делается отверстие для дверцы и приваривается гайка с шаровым вентилем.

Готовая печь монтируется в гараж или другое помещение на специальный стальной лист. Материала должно хватать, чтобы занять пространство на 50 см больше от дверцы. Вертикальная конструкция имеет свои особенности, но подготовительные работы одинаковые.

Перед тем как выполнять установку буржуйки из газового баллона, следует посмотреть обучающее видео

Отверстие под вентиль в вертикальных печах делают на 10 см больше. Далее оборудуется воротник на дымоход. Поддувало устанавливают на расстоянии 5-10 см от низа. Выше оборудуют топку. Между загрузочным бункером и поддувалом устанавливают решетки. В окончание устанавливают ручки на дверцы.

Оборудование дымохода для котла из газового баллона

Для работы печки потребуется оборудовать хорошую тягу. Для этого дымоход монтируется на определенной высоте. Это место находится над краем решетки. Также потребуется оборудовать место для сбора влаги. Также потребуется сделать отвод тепла от дымохода.

Методы отвода тепла:

  1. Проводят монтаж горизонтального участка, соблюдая уклон 35 градусов. Дальше дымоход потребуется повернуть вверх и вывести на улицу. На канал устанавливают теплообменник.
  2. Теплый воздух может перенести труба, которая выходят из печи под наклоном. Так увеличивает показатель КПД и длительность горения.

Оборудовав на печи водяную рубашку можно значительно увеличить полезные свойства конструкции. Все особенности и нюансы монтажа можно рассмотреть на специальных чертежах. При этом теплообменник можно оборудовать и на корпусе.

Циркуляция воды в рубашке происходит в принудительном плане с использованием насоса.

При этом диаметр теплообменника должен быть больше диаметра дымохода. Открытые торцы труб придется заварить. Когда вода проходит через рубашку, то нагревается и отдает тепло комнате.

Как сделать печь из газового баллона (видео)

Печь из кислородного или газового баллона представляет собой достаточно простую конструкцию. Собрать такую буржуйку можно своими силами. Главное запастись сварочным аппаратом и болгаркой. Выполнять установку следует, опираясь на расчеты и чертежи.

Примеры буржуйки из газовых баллонов (фото)

thewalls.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
