Печка из газового баллона сделать самому своими руками: фото и инструкция

При наступлении холодов вопрос утепления становится актуальным. Особенно он важен для помещений, которые вы посещаете время от времени. Сюда относятся гаражи, цеха и подсобные помещения, куда устанавливать стационарную систему будет нецелесообразно. В некоторых случаях это и вовсе невозможно, но если вы не способны обойтись без отопления, то может быть изготовлена печка из газового баллона своими руками.

Рекомендуется при этом использовать один из двух вариантов, первый предполагает создание системы на электричестве, тогда как второй – на твердом топливе. К числу последних можно отнести буржуйку, которую сможет создать даже неопытный домашний мастер. В качестве основного элемента такой конструкции выступит корпус, в нем будет необходимо проделать два отверстия, через которые внутрь предстоит закладывать топливо. Система должна иметь поддувало и дымоход. Последний элемент довольно часто соединяется с отсеком, где собирается зола. Для более легкой очистки печи предстоит обустроить в этом месте еще одну дверцу.

Совет мастера по обустройству дымохода

Если будет изготавливаться печка из газового баллона своими руками, то дымоотвод не следует прокладывать по короткому пути, при этом большая часть тепла будет улетучиваться наружу. Этот подход нельзя назвать рациональным, поэтому специалисты советуют обустраивать трубу ломаной формы. Так вы сможете повысить эффективность работы отопительного прибора. В роли топлива можно использовать уголь, дрова, старую одежду и даже бытовой мусор. Привлекает умельцев буржуйка еще и своей простотой, а также универсальностью, ведь с ее помощью можно не только отапливать помещения, но и готовить пищу.

Подготовка к проведению работ

Если будет выполняться печка из газового баллона своими руками, то нужно сначала подготовить емкость к работе. Эту процедуру следует произвести обязательно, иначе газ может взорваться от воздействия искры, которая возникает в процессе раскроя. Мастер должен открутить вентиль и позволить выйти остаткам газа. Емкость следует перевернуть после этого и слить конденсат. Его запах нельзя назвать приятным, поэтому стоит собрать остатки в посудину.

Баллон устанавливается вертикально и наполняется водой, это позволит удалить остатки газа внутри, после емкость переворачивается на бок, что позволит слить жидкость, теперь баллон можно начинать раскраивать. Перед началом работ важно определить, как будет располагаться буржуйка: горизонтально или вертикально.

Первый вариант изготовления печи

Печка из газового баллона своими руками на дровах может быть выполнена на основе горизонтальной конструкции. Первоначально нужно будет отрезать верхнюю часть баллона, а после установить внутрь колосниковую решетку. Ее следует изготовить из арматуры, расположив элементы змейкой. Установка колосника сопровождается сварочными работами, после которых можно заняться передней частью печи. На листе стали нужно наметить контур окружности, диаметр которой будет равен внешнему контуру баллона. Далее деталь вырезается, а внутри круга намечаются два отверстия прямоугольной формы. Первое необходимо для подачи топлива, а второе выступит поддувалом.

Основной этап

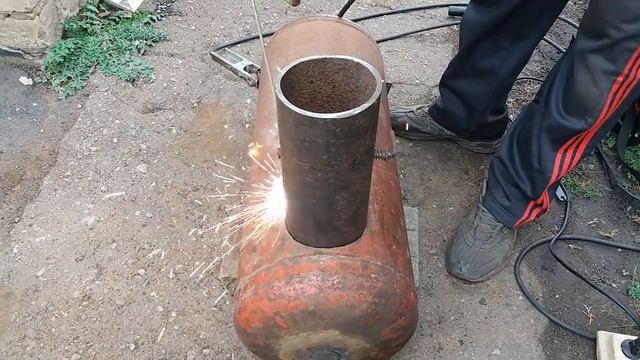

Если вами будет изготавливаться печка из газового баллона своими руками, фото вы сможете рассмотреть в статье. С помощью болгарки или зубила нужно будет вырезать намеченные отверстия, о которых велась речь выше. К готовой крышке следует укрепить методом сварки завесы и установить на них дверки. Последние должны быть уплотнены асбестоцементным шнуром. На этом можно считать, что передняя часть печи готова, можно переходить к работе над задней частью. Данный этап предусматривает обустройство дымохода, для которого нужно сделать отверстие с размером, равным диаметру трубы. В него устанавливается дымоход нужной формы, который следует изготовить из толстостенной трубы.

Изготовление вертикальной печи

Если будет изготавливаться печка из газового баллона своими руками, пошаговая инструкция вам пригодится. При необходимости выполнения вертикальной конструкции вы можете использовать один из двух способов. Первый предусматривает внушительный объем работ, они связаны с раскроем, однако этап монтажа будет сопровождаться меньшими сложностями. Если вы решили выбрать именно такой метод, то с помощью болгарки нужно избавить емкость от верхней части. Второй способ позволит сэкономить время, электроды и силы, однако его нельзя назвать удобным. В этом случае верхняя часть должна быть обставлена на месте.

Какой бы способ вы ни выбрали, в передней части нужно будет вырезать топочное отверстие большого размера. Снизу располагается меньшее по габаритам отверстие для чистки и поддувала. Когда изготавливается печка из газового баллона своими руками длительного горения, используется такая же технология. Отверстия могут иметь произвольные размеры. На следующем этапе к монтажным работам подготавливаются решетки, в первом случае эти элементы опускаются через верх, а вот вторая технология не предоставляет возможности установить колосники таким образом, нужно будет ввести их снизу, что является крайне неудобным.

Обеспечение герметичности и установка дымохода

Если будет изготавливаться печка-буржуйка своими руками из газового баллона, то на следующем этапе нужно установить завесы, а после приварить их к отверстиям. Дверца обклеиваются асбестоцементным шнуром, что будет гарантировать отличную герметичность. Не следует забывать о том, что ещё предстоит выполнить отверстия для дымохода. Сквозь отверстие, которое располагается в верхней крышке, будут отводиться отработанные газы и подаваться кислород. Его размеры должны соответствовать диаметру трубы. Вы можете обеспечить и боковой отвод дыма. В этом случае нужно поработать над боковой частью корпуса. Специалисты в некоторых случаях советуют обустраивать колено, но вы можете сделать вывод совершенно прямым. Если баллон лишился верхней части, то дымоход можно установить сверху.

Изготовление печи на отработке

Печка из газового баллона своими руками на отработке может быть с легкостью выполнена. Ее конструкция не отличается сложностью. Вы можете использовать и листовой металл, для этого следует изготовить две камеры сгорания, к одной из которых приделываются ножки. Два отсека соединяются трубой с отверстиями, а установка этого элемента осуществляется на верхнюю камеру. Все эти работы предусматривают использование сварочного аппарата и наличие определенных навыков у мастера. Если вы хотите обойтись меньшими временными затратами, то можно использовать газовый баллон. Он обладает толстыми стенками и будет обеспечивать пожарную безопасность. Подача воздуха в одну из камер необходимо сделать регулируемой, для этого устанавливается заслонка, которую при необходимости можно будет приоткрыть. Камера, куда будет подаваться отработанное масло, должна получиться разборной, так вы сможете ее почистить. Дымоходная труба располагается вертикально, наклонных и горизонтальных участков быть не должно. Для хорошей тяги дымоотвод необходимо выбирать таким образом, чтобы его длина составила четыре метра или больше.

Технология проведения работ

Когда изготавливается печка из газового баллона на отработке, у емкости необходимо срезать нижнюю и верхнюю части, полученные половинки лягут в основу разборной камеры сгорания. Нижняя часть должна быть укомплектована металлическими ножками, а в верхней части проделывается отверстие, в которое устанавливается труба с регулировочной пластиной. В центральной части должно быть отверстие, к которому приваривается труба, соединяющая два отсека. В соединительном элементе нужно проделать отверстия для воздуха. Средняя часть емкости пойдет на изготовление камеры вторичного сгорания, которая прикрепляется к соединительной трубе. Заключительным этапом станет изготовление и монтаж дымоходной трубы, что может оказаться проблематичным из-за внушительной длины составляющей.

Советы по изготовлению и эксплуатации печи на отработке

Если будет выполняться печка из газового баллона своими руками, то следует выбрать размеры самостоятельно, данные параметры не столь важны по той причине, что работу конструкции можно будет с легкостью отрегулировать. В гаражах и цехах, а также подсобных помещениях в редких случаях бывают идеально ровные полы. Для того чтобы печь установить правильно и обеспечить ее пожарную безопасность, необходимо сделать ножки регулируемыми по высоте.

Если вы заметили, что масло выплескивается из камеры сгорания, то необходимо остановить работу прибора, дождаться полного остывания поверхностей и отлить топливо. Его в отсеке должно быть не более 2/3. Если отработка закипела, необходимо уменьшить подачу воздуха, используя регулировочную заслонку. Для достаточно интенсивной тяги нужно производить периодическое очищение бака и дымохода. Избавить от сажи верхнюю часть изделия можно будет методом обстукивания.

Заключение

Изготовление и эксплуатация такого отопительного прибора обходятся очень дешево. Это обусловлено еще и тем, что отработанное масло можно легко приобрести или взять практически бесплатно на СТО. Если вы являетесь автолюбителем, то для масла можно завести специальную емкость, в которую будете собирать отработку, полученную в теплое время года.

Самодельная печь на отработке: как сделать своими руками

Среди вариантов автономного обогрева помещений самым интересным можно назвать особый вид буржуйки, в которой используется отработанное масло. Сделать печь на отработке своими руками не трудно, поскольку конструкция это относительно простая, а необходимые для работы инструменты и материалы вполне доступны. При эксплуатации агрегата особых проблем также обычно не возникает. Главное преимущество, конечно же, экономия, поскольку что может быть дешевле отработанного масла?

Содержание

  • 1 Принцип действия такой печки

  • 2 Виды самодельных конструкций

  • 3 Изготовление печки из газового баллона

Принцип действия такой печки

В таких печках процесс сгорания происходит дважды, т. е. понадобится оборудовать две камеры горения. В первой камере медленно горит отработанное масло, при этом образуются горючие пары. Они поступают во вторую камеру, где смешиваются с воздухом. Эта газово-горючая смесь сгорает во второй камере, причем выделяет значительное количество тепла, нагреваясь до очень высоких температур.

В печи на отработанном масле, сделанной своими руками, процессы горения происходят при довольно высоких температурах. Агрегат считается вполне безопасным, однако не рекомендуется ставить его на сквозняке

Чтобы самодельная печь на отработанном масле работала правильно, необходимо обеспечить подачу воздуха как в первую, так и во вторую камеру. Там, где сгорает отработка, нужна регулирующая заслонка, поскольку количество поступающего сюда воздуха должно быть умеренным. Чтобы обеспечить воздухом вторую камеру, обычно в трубе, соединяющей эти два отдела, делают ряд отверстий диаметром около 10 мм.

Автономное отопление можно обеспечить собрав котёл на отработанном масле. Подробное руководство по монтажу вы найдёте в нашем следующем материале: https://aqua-rmnt.com/otoplenie/kotly/kotel-na-otrabotannom-masle.html.

Виды самодельных конструкций

По типу конструкции печи на отработке можно разделить на три вида:

  • самодельные агрегаты из листового металла или газового баллона;
  • конструкции с наддувом;
  • модели с капельной подачей топлива.

Первый вариант представляет собой очень простое устройство, которое народные умельцы, владеющие навыками работы со сварочным аппаратом, изготавливают самостоятельно. Для этого используют достаточно толстый листовой металл, металлические трубы и т. п. Значительно сократить время работы позволяет использование газового баллона. В уже использовавшемся баллоне вполне могут находиться остатки газа. При срезании верхней части есть опасность небольшого взрыва. Чтобы этого не произошло, рекомендуется закачать в баллон воду и только после этого начинать демонтаж.

Для печи с наддувом понадобится дополнительно установить вентилятор. Делают это таким образом, чтобы основной поток воздуха приходился на вторую камеру. Это обеспечивает качественное горение топлива, а также способствует равномерному и быстрому распределению полученного тепла по помещению.

В зависимости от конструкции в печи на отработанном масле можно использовать обычную конвекцию, воздушный теплообменник или подогрев воды в бойлере

Смастерить самостоятельно капельную подачу топлива довольно сложно. Обычно таким элементом комплектуют промышленные модели. Это позволяет существенно сэкономить расход отработанного масла. Промышленные агрегаты эффективны, компактны, безопасны и относительно недороги. Однако существуют и самодельные модели, сочетающие и капельную систему подачи масла, и наддув.

Вам также может быть полезна статья об особенностях обустройства отопления на отработке: https://aqua-rmnt.com/otoplenie/alt_otoplenie/otoplenie-na-otrabotannom-masle.html.

Изготовление печки из газового баллона

Сделать печь из листового металла не сложно. Для этого варят две камеры сгорания, к нижней приделывают ножки. Затем их соединяют трубой с отверстиями, монтируют на верхнюю камеру сгорания вертикальную дымоходную трубу и т. д. Однако все эти операции требуют довольно длительных сварочных работ. Чтобы их сократить, народные мастера успешно используют газовые баллоны. Эти емкости имеют достаточно толстые стенки, чтобы обеспечить как пожаробезопасность конструкции, так и длительный срок ее эксплуатации.

Независимо от того, используется ли для изготовления печи баллон или листовой металл, при создании конструкции следует придерживаться ряда правил. Их нужно учитывать, выясняя как сделать печь на отработанном масле.

  1. Подачу воздуха первую камеру сгорания обязательно нужно сделать регулируемой. Для этого подойдет обычная заслонка, которую можно приоткрывать, чтобы оставался зазор произвольных размеров.
  2. Камеру, в которую подают для сжигания отработанное масло, всегда делают разборной, чтобы ее можно было легко почистить.
  3. Дымоход должен быть строго вертикальным, не допускаются горизонтальные или наклонные отрезки.
  4. Чтобы обеспечить хорошую тягу, длина дымоходной трубы должна быть не менее четырех метров.

Существуют различные варианты использования баллона при изготовлении печи на отработке. Самый простой выглядит следующим образом:

  1. С баллона нужно срезать верхнюю и нижнюю части.
  2. Из получившихся половинок изготавливают разборную камеру сгорания для масла.
  3. К нижней части приваривают металлические ножки.
  4. В верхней части первой камеры делают отверстие, в которое монтируют кусок трубы с регулировочной пластиной. Через это отверстие будет подаваться регулируемый поток воздуха, а также топливо.
  5. По центру также делают отверстие, к которому приваривают отрезок трубы, соединяющий обе камеры сгорания.
  6. В этой трубе проделывают ряд отверстий для воздуха.
  7. Из средней части баллона и листового металла изготавливают камеру вторичного сгорания, которую также приваривают к соединительной трубе.
  8. На последнем этапе изготавливают и устанавливают дымоход.

Чтобы без труда придать печи правильное положение на неровной поверхности, рекомендуется сделать ножки, которые можно регулировать по высоте.

Немало полезных рекомендаций по изготовлению печки на отработке содержится в видеоматериале:

Нередко в рекомендациях по изготовлению печей на отработке отсутствуют точные размеры. В них нет большой необходимости, поскольку работу конструкции легко отрегулировать.

Это самый простой вариант использования газового баллона для создания такого обогревателя. На следующей схеме представлена более сложная печка для гаража на отработке. В ней использован газовый баллон, при этом установлена система наддува и капельная подача топлива.

Это вариант изготовления довольно сложной печи на отработке из газового баллона, в котором учтена возможность организации наддува, а также установлена система капельной подачи топлива

Для отопления небольших помещений можно соорудить печку-буржуйку, которая прослужить не один год: https://aqua-rmnt.com/otoplenie/bani-i-garazh/burzhujka-na-otrabotannom-masle.html.

Хотя устройство и не отличается сложностью, все же при его использовании рекомендуется придерживаться ряда правил:

  1. Чтобы масло не выплескивалось из камеры сгорания, не следует заполнять бак более, чем на две трети.
  2. Если горячая отработка после розжига «закипела», нужно уменьшить подачу воздуха с помощью регулировочной заслонки.
  3. Чтобы тяга оставалась достаточной, еженедельно следует очищать от загрязнений и бак для масла, и дымоход.
  4. Для удаления сажи верхнюю часть конструкции нужно обстучать.

Печи на отработке пользуются заслуженной популярностью у автовладельцев, а также на СТО, в небольших автосервисах и т. п. С их помощью можно успешно обогревать помещения малых и средних размеров.

На авторемонтных предприятиях недостатка в отработанном масле не бывает, но как быть рядовым автолюбителям? Им рекомендуется обзавестись подходящей емкостью, в которой можно собирать отработку, полученную в летнее время. Зимой это топливо будет использовано. Тем же, кто не имеет автомобиля, но решился обзавестись такой печью, следует поинтересоваться наличием ненужной отработки на СТО. Сотрудники этих предприятий почти всегда готовы поделиться отработанным ресурсом бесплатно или по символической цене.

  • Автор: Олеся
