Печи на отработке капельного типа своими руками: чертежи

Печи на отработке капельного типа своими руками довольно часто изготавливают мастера и домашние умельцы. Эти установки выступают в качестве отличного способа автономного отопления. Если есть желание пользоваться оборудованием, которое является одним из самых дешевых в эксплуатации, то стоит изготовить именно такую печь. Использовать в роли топлива можно отработанное масло, которое может быть моторным или трансмиссионным.

Изготовить такую конструкцию способен любой мастер, что обусловлено простотой проведения работ, в процессе которых не возникнет необходимости в использовании специального набора инструментов и материалов.

Особенности конструкции

Печи на отработке капельного типа своими руками изготавливаются на основе двух камер сгорания, что предполагает в процессе функционирования конструкции сгорание топлива дважды. В первой камере установки подобного типа осуществляется процесс горения отработанного масла, что сопровождается выделением значительного объема горючих паров. Как только данные пары возникают, они поступают во второй отсек, в котором и происходит смешивание кислорода и горючих газов. Образованная смесь начинает гореть во второй камере, что сопровождается воздействием значительной температуры и выделением большого количества тепла.

При изготовлении печи на отработке капельного типа своими руками необходимо правильно подобрать место для ее установки. Ввиду того что работа конструкции сопровождается горением топлива при довольно высоких температурах, необходимо позаботиться о правилах безопасности, которые не предполагают установку конструкции в месте, которое продувается.

Обеспечение нормальной работы

Чтобы установка работала нормально, необходимо обеспечить поступление кислорода в оба отсека сгорания. В первый отсек не должно поступать излишнее количество воздуха, а для того чтобы регулировать его подачу, следует монтировать заслонку. Вторая камера должна получать достаточное количество кислорода. Для этого в трубе, которая сопрягает два отсека, должно быть просверлено много отверстий, диаметр каждого из которых должен быть примерно равен 10 мм.

Дополнения к печи

При изготовлении печи на отработке капельного типа своими руками необходимо помнить, что она может быть дополнена некоторыми элементами. Это позволит использовать конструкцию для отопления сразу нескольких комнат. Таким функционалом печь станет обладать, если ее подключить к системе отопления. Первоначально предстоит установить бак для нагрева воды, который необходимо подсоединить в систему, только после этого подключают обратку. Таким образом, установка не только будет способна обогревать помещения, но и позволит греть воду, а также готовить пищу. У конструкции такого типа есть множество преимуществ, одно из которых выражено в незначительных габаритах, позволяющих в короткие сроки демонтировать печь, а после установить ее в другом месте. Обязательно предстоит снабдить самодельные печи на отработке капельного типа своими руками дымоходом, высота которого не должна оказаться меньше 4 м. Проследите за тем, чтобы дымоотвод был лишен горизонтальных участков. Для того чтобы была возможность производить чистку трубы, что придется делать раз в неделю, нужно снабдить элемент системой, которая позволит производить демонтаж.

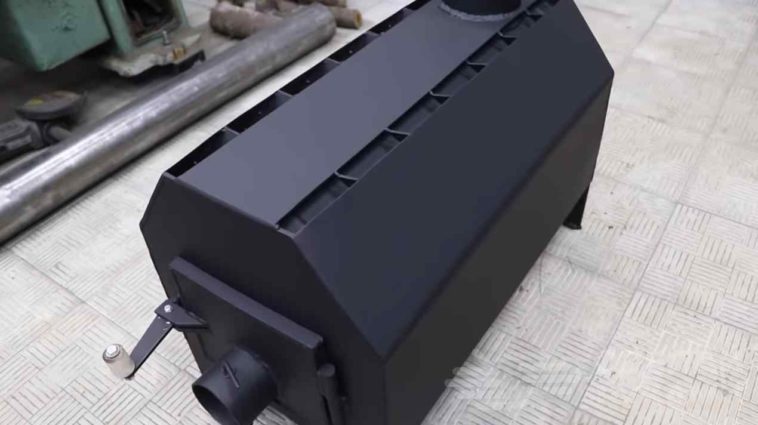

Варианты изготовления печей капельного типа

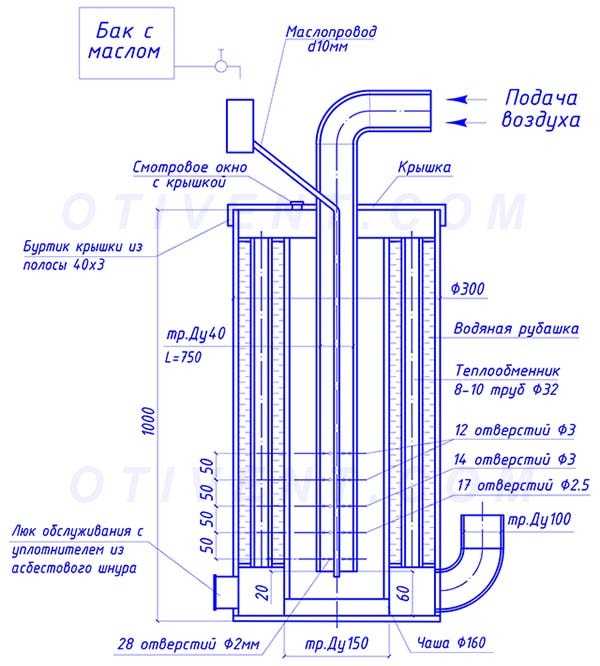

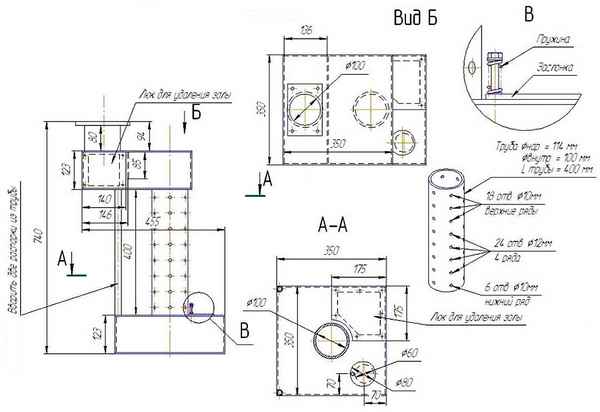

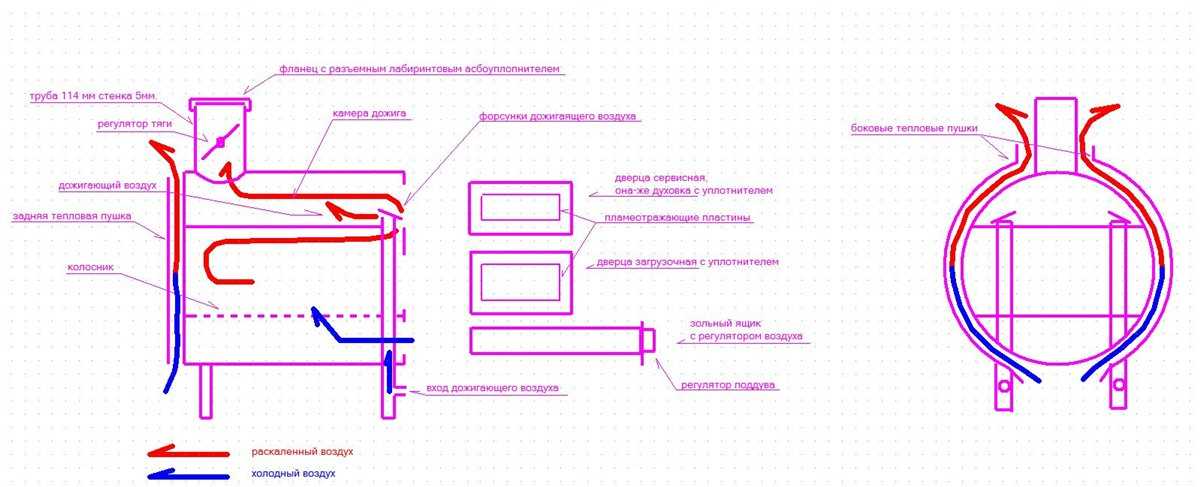

При изготовлении печи на отработке своими руками, чертежи которой представлены далее в статье, необходимо первоначально подумать, какой конструкцией она станет обладать. Таким образом, в основе конструкции может быть сталь или газовый баллон. Перед изготовлением стоит оценить, что капельную подачу довольно сложно реализовать самостоятельно. Если горелка нечувствительна к примесям, которые могут содержаться в отработанном масле, то капельный механизм, напротив, чрезвычайно чувствителен. Для того чтобы снизить чувствительность, на шланг следует надеть фильтр, использовать допустимо тот, что применяется в автомобилях.

Насос также может быть позаимствован от автомобиля, можно применить бензонасос высокого давления. Ввиду того что он станет подавать значительное давление, необходимо сделать обратку, так излишнее количество масла станет обратно поступать в бак. В роли капельницы можно применить медицинскую. Она обладает зажимом, это позволит корректировать интенсивность подачи.

Подготовка перед началом изготовления

Если вы решили заняться изготовлением печи на отработке своими руками, чертежи предварительно стоит рассмотреть и подготовить тот, по которому будет вестись работа. Для проведения процесса мастер первоначально должен подготовить некоторые материалы и инструменты:

• болгарку;
• насос;
• газовый баллон;
• трубу;
• лист стали;
• капельницу;
• сварочный аппарат;
• емкость для масла.

Процесс изготовления печи

Наиболее подходящим вариантом для изготовления считается газовый баллон, который обладает толстыми стенками. А вот если использовать листовую сталь, во-первых, предстоит искать ту, что имеет достаточную толщину, во-вторых, будет необходимо производить внушительное количество сварочных работ, что сделает изготовление более трудоемким. Не стоит забывать о том, что первая камера станет работать нормально, если в ней будет заслонка, необходимая для регулировки подачи кислорода, – только так изготавливаются печи на отработке своими руками. Чертежи (из газового баллона печь проще рассчитать) предварительно стоит подготовить и выбрать тот, по которому удобнее всего будет производить работы.

Возможность чистки

Обязательно стоит помнить, что камеру, где осуществляется сжигание масла, необходимо делать такой, чтобы в процессе эксплуатации была возможность ее разобрать, только так можно будет облегчить проведение чистки. Горизонтальные участки дымоходу не нужны, так как от них может быть ухудшена тяга, кроме того, и наклонных должно быть минимальное количество. Предпочтительнее делать трубу вертикальной.

Манипуляции с баллоном

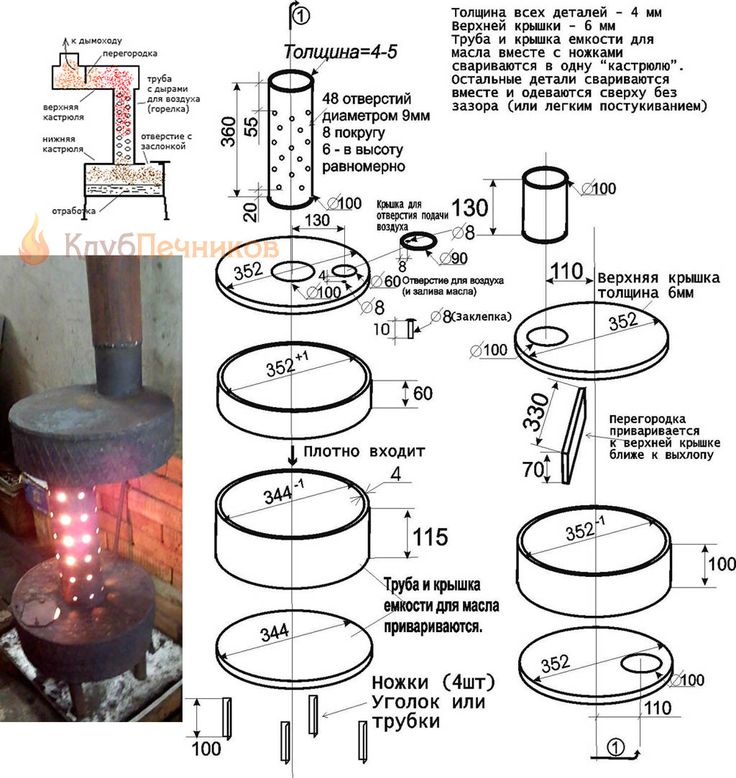

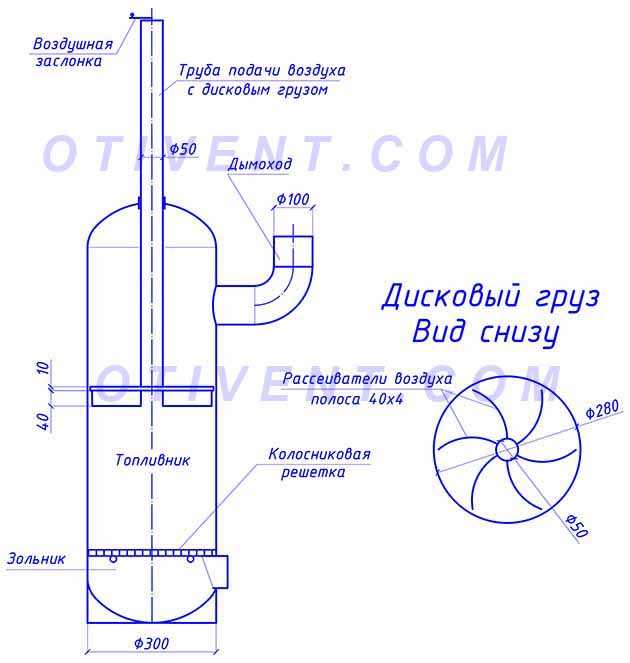

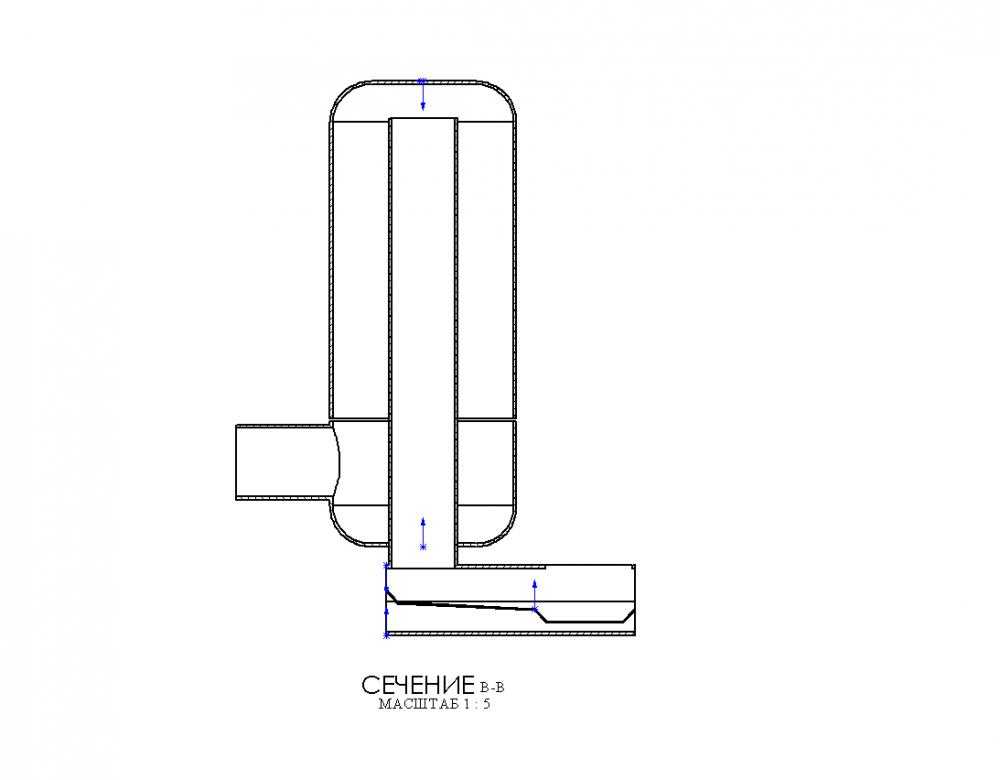

При изготовлении печи на отработке своими руками чертежи (из газового баллона) вам позволят произвести работы правильно. Так, первоначально баллон предстоит подготовить, только после можно приступать к срезанию с него верха и нижней части. Для того чтобы установить печь и сделать ее устойчивой, к ее нижней части необходимо приварить ножки, которые подготавливаются из отрезанных частей. Далее можно приступать к изготовлению камеры сгорания, которая должна получиться разборной. В этом отсеке проделывается отверстие, в которое устанавливается трубка, посредством нее и будет производиться регулирование подачи топлива и кислорода.

По центру нужно приварить трубу с заблаговременно проделанными отверстиями. Этот элемент станет соединять два отсека, в каждом из которых происходит сгорание. Второй отсек можно изготовить из средней части изделия и листа стали. После того как камера будет готова, ее предстоит укрепить методом использования сварочного аппарата к трубе сверху. После изготавливается и монтируется дымоход.

После изготовления печи на отработке своими руками, фото которой представлено в статье, ее необходимо проверить на функциональность. Однако не стоит сразу заполнять весь отсек маслом, как и на протяжении всего срока эксплуатации, это позволит исключить выплескивание масла из камеры сгорания. Налить его необходимо только на 2/3 объема.

Рекомендации по работе с баллоном

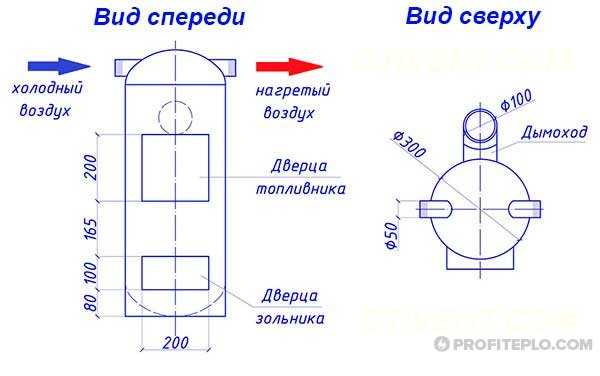

Если вы решили заняться изготовлением печи на отработке капельного типа своими руками, чертежи вам точно пригодятся. Важно знать, как работать с баллоном, в противном случае можно не избежать взрыва, так как, даже если изделие в течение уже длительного времени не использовалось, в нем может оставаться газ, который опасен. Первоначально с баллона следует удалить вентиль методом свинчивания, после баллон следует освободить от остатков газа. Затем в отверстие заливают воду, только после можно приступать к работе болгаркой, которая позволит избавить изделие от верхней части с полусферой. На следующем этапе мастер должен будет отделить такой же участок от нижней части изделия. Не стоит начинать раскрой баллона, если вы не провели все вышеописанные действия.

При изготовлении печи на отработке капельного типа своими руками из газового баллона вы должны получить две полусферы, которые должны быть сварены методом образования кольцевого шва, это позволит сформировать первый отсек. При этом нижний участок с подставкой должен быть оставлен внизу. К верхней части, которая тоже имеет форму полусферы, над отверстием следует приварить трубу, которая обладает перфорацией. По данному каналу газы станут подниматься во второй отсек, параллельно смешиваясь с воздухом. Это указывает на необходимость наличия довольно густой перфорации.

После того как будет подготовлена нижняя камера и смонтирован переходник в виде трубы, можно заняться изготовлением верхней камеры. Ее сборка производится из средней части изделия, однако перед этим следует перекрыть торцы цилиндра с использованием листовой стали. При этом мастер должен подготовить в нижней «крышке» вход для установки перфорированной трубы, а в верхней – отверстие для монтажа дымоходной трубы.

В заключение

Печи на отработке капельного типа очень экономичны, да и топливо для них вам не придется даже покупать, в особенности если вы автомобилист. Именно поэтому для обогрева гаража или производственного помещения такое оборудование выступает в качестве лучшего.

Как сделать печь на отработке своими руками: из листового материала, из газового баллона.. Делаем металлическую печь своими руками.

Из чего можно сделать печь на отработке и как правильно ее сделать, все в этой статье

Топливно-энергетический кризис заставляет искать альтернативные источники тепла. Доступным видом топлива для отопления частного дома можно уверенно назвать отработанные масла. Но коварный и непредсказуемый характер «гремучей смеси» запросто может нарушить планы на экономный отопительный сезон. Пуххх! и вот от печки и частного дома может ничего не остаться. Как правильно поступить при сооружении и устройстве отопительного агрегата?

Содержание

• 1 Где можно устраивать печь на отработке: Василий Алибабаевич предупреждает
• 2 Отработка — превратим отход в доход
  • 2.1 устройство работы печи на отработке
  • 2.2 особенности конструкции печи на отработке
• 3 Печи на отработке промышленного изготовления
• 4 Печь на отработанном масле своими руками
  • 4.1 модель из листового материала
  • 4.2 модель из газового баллона

Где можно устраивать печь на отработке: Василий Алибабаевич предупреждает

Тема устройства и использования печи на отработанном масле не новая. В настоящее время, в связи с подорожанием носителей энергии, это активно обсуждаемая тема, к которой многие проявляют повышенный интерес. Однако, отработку считают опасным отходом, да и приобрести ее канистровыми нормами не получится.

Печь на отработке (саможеге) представляет собой прибор с открытым пламенем. Кроме того, раскаленные части зоны сгорания в процессе эксплуатации нагреваются докрасна, являя собой потенциально опасные печи. Оговоримся сразу, что устраивать самодельные печи данного типа в качестве отопительного прибора в жилых помещениях недопустимо.

Поэтому для устройства печи необходимо устройство несгораемой пристройки или создание противопожарных условий эксплуатации. Чем же привлекает примитивная конструкция таких печей?

Полезные советы

Химический состав отработанного масла, согласно техническим условиям ГОСТ 12337-84 Масла моторные для дизельных двигателей, представляет собой углеводороды с содержанием 94,2%. Напомним, что углеводородные масла под действием кислорода и появлением влаги имеют тенденцию к окислению. А это означает, что отработанное масло это взрывоопасная смесь. Отследить поведение смеси в самодельных печах практически невозможно.

Отработка — превратим отход в доход

устройство работы печи на отработке

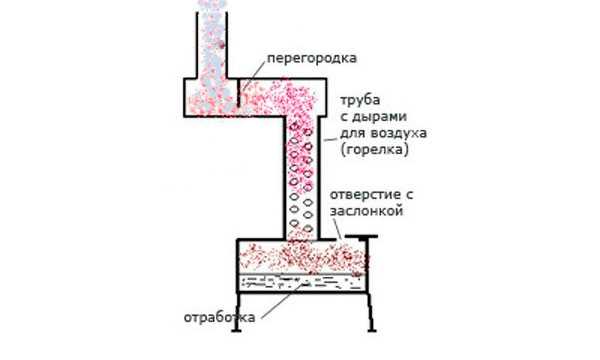

Работоспособность печи основана на использовании топливных качеств отработанного масла, а вернее паров, сжигаемых в процессе эксплуатации. В результате горения масляных паров, корпус печи, выполненный из толстого листа металла, нагревается.

У конструкции *печи на отработке роль воздуховодов играют трубы, которые ее окружают. Нагретый воздух по трубам отбирает часть тепла у работающего агрегата и устремляется вверх, обогревая помещение.

Устройство печи может следующих вариантов:

•        конвекционного

•        с воздушным теплообменником

•        водяного с бойлерной секцией

Естественно, чтобы изготовить агрегат своими руками, необходим рабочий чертеж печи на отработанном топливе.

особенности конструкции печи на отработке

Конструктивно самодельные печи на отработанном топливе могут быть следующих типов:

•        агрегаты из газового баллона или листовой стали (круглой или квадратной формы)

•        агрегаты с наддувом

•        с капельной топливной подачей.

Наиболее доступной для собственноручного исполнения является печь из баллона и сваренных стальных листовых материалов.

Для агрегатов с наддувом потребуется установка вентилятора, осуществляющего принудительную подачу воздуха.

Агрегат с капельной топливной подачей сложен для собственноручного изготовления. Рекомендуется воспользоваться  промышленными моделями, которые безопасны в эксплуатации, высокоэффективны и недороги.

Печи на отработке промышленного изготовления

Печи промышленного изготовления представляют собой солидный агрегат, в основе принципа работы которого лежит пиролиз. Однако в отличие от дровяного топлива, здесь используют отработанное моторное масло.

Конструкция отопителя на отработанном масле состоит из основных рабочих элементов:

•        камеры сгорания и крышки воздуховода

•        корпуса отопителя с топливным баком

•        блока подачи топлива

•        контроллера управления топливным блоком

•        чаши пиролизной

•        крышки отопителя.

Принцип работы котла следующий: топливо (отработка) поступает в разогретую пиролизную чашу, которая расположена на дне камеры сгорания. При достижении камерой сгорания критической температуры начиняется выделение газа и его попутное сгорание. Полученное тепло устремляется вверх и обогревает помещение. Конструкция печей промышленного изготовления продумана до мелочей и не вызывает опасных случаев взрыва.

Но стоимость печи промышленного изготовления высока и поэтому  приобретение агрегата затруднительно. Поэтому имеется возможность изготовления и установки печи собственноручно.

Печь на отработанном масле своими руками

модель из листового материала

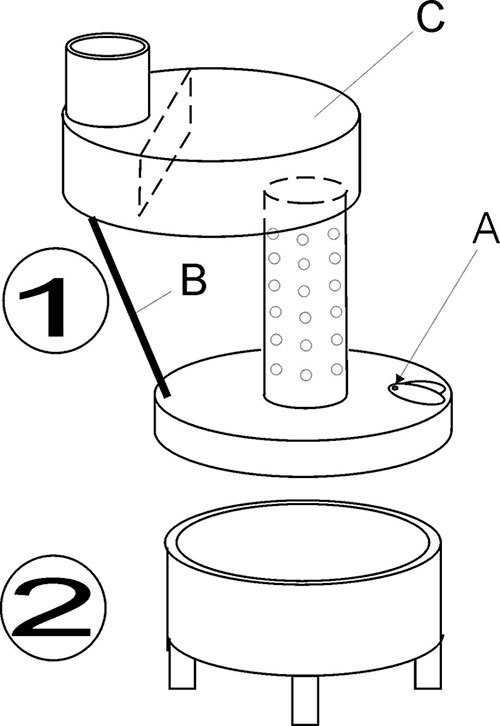

Модель печи из стальных листов можно изготовить квадратной или круглой формы. Путем сварки изготавливают две камеры сгорания, которые затем соединяют между собой трубой с отверстиями. К верхней камере сгорания монтируют дымоходную трубу, а к нижней камере приваривают устойчивые ножки или платформу.

Верхнюю часть камеры такой «скороварки» можно будет использовать для разогрева еды или просушивания.

Топливо — отработанное масло заливают в нижний контейнер. Для растопки печи в емкость с отработкой добавляют бензин и поджигают. После того, как масло закипит, воздушную заслонку прикрывают.

Простая и доступная бюджетная печь является потенциально опасной, ввиду прохождения открытого огня через трубу с дырочками.

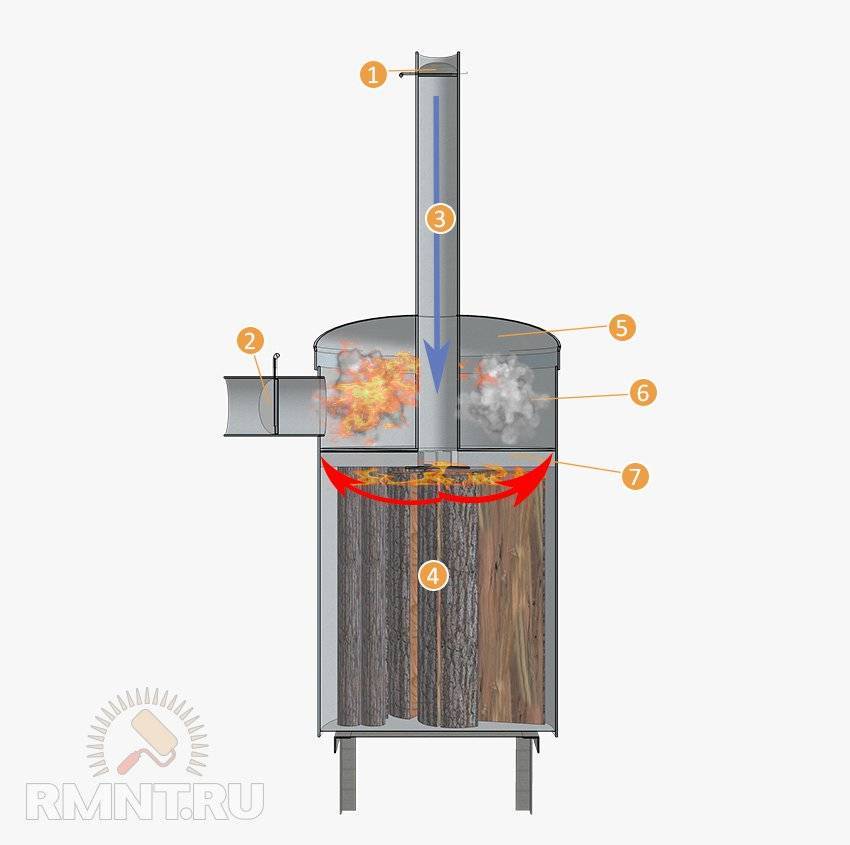

модель из газового баллона

Более безопасной моделью, по сравнению со «скороваркой», можно назвать печь, изготовленную из газового баллона по подобию пиролизного котла.

У такой печи солидная пожаробезопасная конструкция, усиленная толстыми стенками баллона, и длительный период горения топлива.

Рекомендуется подачу воздуха в камеру сгорания делать регулируемой, а камеру подачи топлива – разборной. Обязательным условием устройства печи из газового баллона является вертикальный дымоход высотой до 4 метров, обеспечивающий надежную тягу.

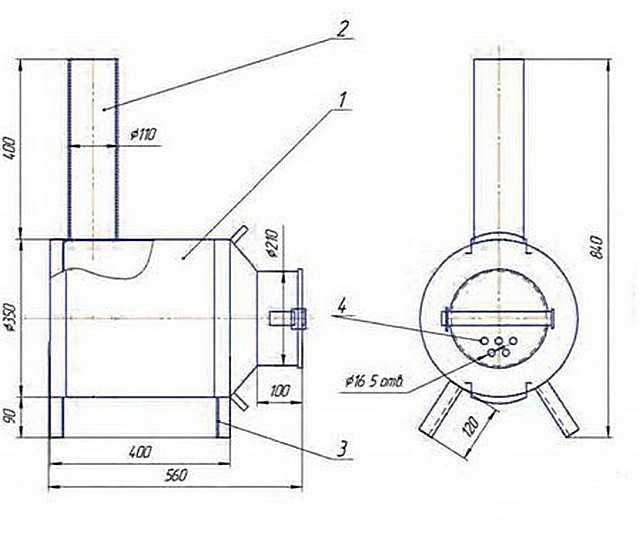

Последовательность работ для устройства печи на отработке из баллона:

Срезаем верхнюю и нижнюю части баллона. Из этих половинок изготавливаем сборную камеру сгорания, в верхней части которой устраивают воздуховод.

В функции воздуховода входит регулирование подачи воздушного потока и маршрута топлива.

В центре камеры сгорания устраивают трубу с отверстиями. В средней части баллона располагают камеру дожигания и приваривают ее к воздуходуву. После монтажа печи устанавливают дымоход.

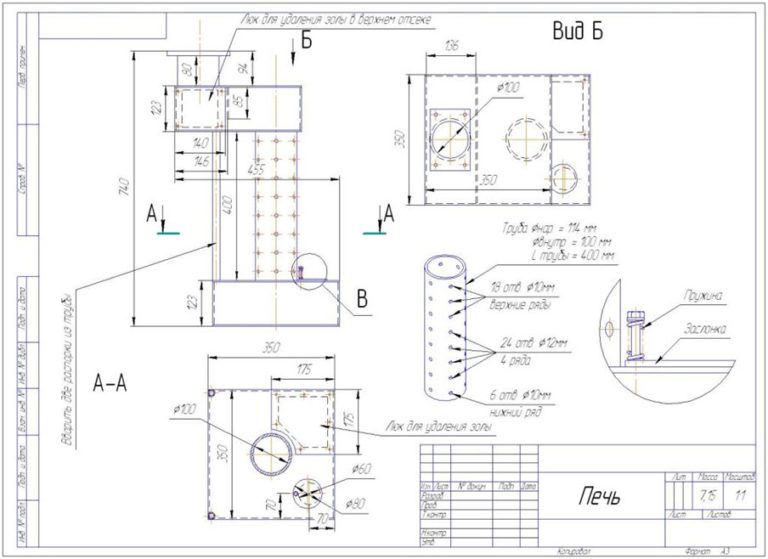

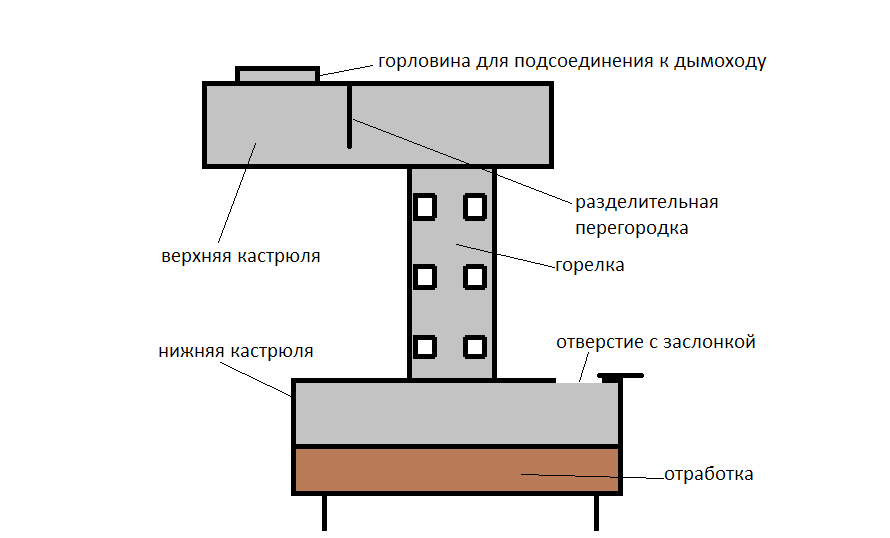

Принципы устройство печи на отработке своими руками представлены в видео.

Загорание в гостиной: печи-печи и тепловые стены

Большинство людей думают, что металлическая печь была преемницей костра и камина, и если вы посмотрите только на США, это правда. В Новом Свете никогда не было недостатка в дровах и поэтому не было стимула улучшать неэффективный камин. Но в Европе и Северной Азии существовала важная и успешная связь между камином и металлической печью.

Известна как русская, австрийская, финская, шведская или немецкая печь, или как «какелугн» (в Швеции), «печка» (в России), «качелофен» или «штайнёфен» (в Германии и Австрии) и как «туликиви» (в Финляндии).

Более общие термины: изразцовая печь, кирпичная печь, керамическая печь, изразцовая печь, обогреватель из мыльного камня или каменный обогреватель. Эта технология более тесно связана с традиционной печью, чем с металлической печью, поэтому немецкий термин «kachelöfen» (печь) лучше всего описывает ее как общий термин.

Печи-печи уже появляются на рисунках и картинах 1300-х годов (см. иллюстрации выше и ниже). По сути, это первые в истории настоящие отопительные приборы. Ранее римляне изобрели гипокауст, предшественника центрального отопления, но эти знания были в значительной степени утеряны, когда их цивилизация рухнула.

Печи-печи традиционно работают на дровах, но сегодня они также могут быть оборудованы для работы на газе или попеременно на обоих видах топлива. Они могут даже работать с системой центрального отопления. Печь-печь может быть любой формы и размеров: она может быть почти незаметной, встроенной в стену или под лестницей, а может быть впечатляющим произведением искусства, стоящим посреди гостиной.

Камень против металла

Самое главное в печи-печке то, что она сделана из какого-то камня или кирпича, тогда как все наши современные отопительные приборы сделаны из стали. Металл быстро нагревается, но так же быстро и остывает. Таким образом, металлический нагревательный прибор должен быть постоянно заправлен топливом.

Камень требует больше времени для нагрева, но как только он нагреется, он удерживает тепло гораздо дольше. Печь топят только на короткое время, от четверти часа до одного-двух часов и только один-два раза в день. Средняя духовка излучает тепло не менее 12 часов.

Дымовые каналы

Основная часть отопительного прибора состоит из лабиринта дымовых каналов и коптильных комнат. Их цель состоит в том, чтобы как можно дольше удерживать теплые газы внутри печи, чтобы камень мог поглотить тепло до того, как он покинет дымоход.

Энергетическая мощность печи-духовки составляет от 80 до 90 процентов по сравнению с 40-50 процентами для металлических печей или приборов центрального отопления и только 10-15 процентов для камина, где большая часть тепла уходит через дымоход. Одной из самых поразительных особенностей печи-печи (на дровах) является кочегарка, которая выглядит смехотворно маленькой по сравнению с самой печью.

Благодаря высокой мощности для скромной каменной печи или изразцовой печи (для обогрева помещения площадью 60 квадратных метров) требуется всего 6 кубометров дров в год: одно дерево. Если у вас есть даже небольшой огород, вы легко сможете топить печь за счет собственных черенков – тонкая древесина очень хорошо подходит для изразцовых печей, хотя она должна быть достаточно сухой.

Лучистое тепло

Все наши современные отопительные приборы обогревают дом или комнату главным образом за счет конвекции: они нагревают воздух. Печь-печь делает это с помощью лучистого тепла: инфракрасного излучения, сравнимого с солнечным теплом. В помещении, отапливаемом печной печью, термометр вряд ли что-то измерит.

Эффект сравним с эффектом лыжника, который наслаждается шнапсом во время принятия солнечных ванн, несмотря на отрицательные температуры. Лучистое тепло не (только) нагревает воздух, но особенно непосредственно тело лыжника.

Печь-печь действует так же, как солнце: она нагревает не столько воздух, сколько пол, стены, мебель и людей в комнате. Эти объекты, в свою очередь, излучают поглощенное тепло в окружающую среду – подобно городу, излучающему тепло после долгого жаркого летнего дня, когда стены и мостовая медленно отдают тепло солнца.

Это может показаться немного странным для компьютерных волшебников 21-го века, но еще 150 лет назад отопление было по определению лучистым. Отопление конвекцией — совсем недавнее изобретение, и недостатков у него больше, чем достоинств.

Воздушный шар

Конвекция вызывает постоянное движение воздуха в доме, так как горячий воздух выталкивается вверх (принцип воздушного шара), а холодный всасывается (все конвекторы нуждаются в постоянной подаче воздуха) . Теплый воздух поднимается к потолку, а люди, которых он должен согреть, оказываются на полу. Это не очень эффективно. Кроме того, рядом с батареей или печкой всегда слишком жарко, а в другом конце комнаты всегда слишком холодно.

Во-вторых, конвекция вредна. Пыль в доме начинает плавать, раздражая дыхательную систему. В сочетании с подсушивающим действием теплого воздуха и обжиганием пыли металлическими поверхностями радиаторов и печей это приводит к неприятному, щелочному воздушному климату, который может вызывать головные боли.

Эту проблему в основном решают увлажнители воздуха или электрические водонагреватели, которые нагнетают в помещение смесь пара и воздуха. К сожалению, это создает идеальные условия для клещей домашней пыли и неприятных грибков. Нельзя открывать окно для проветривания, потому что тогда теплый воздух быстро уходит.

Сон на плите

У печи нет ни одного из этих недостатков. Поскольку он почти не нагревает воздух, отсутствует циркуляция пыли. Поскольку поверхность духовки не нагревается так сильно, как поверхность металлической плиты или радиатора, пригорания пыли не происходит.

А поскольку воздух не поднимается вверх, тепло распределяется по помещению равномерно, а не поднимается к потолку (или по открытой лестнице на верхние этажи). Это означает, что вы можете открыть окно наверху, чтобы проветрить дом без потери энергии.

Поскольку поверхность духовки не нагревается слишком сильно, нет опасности обжечься. Это качество иногда используется для того, чтобы встроить в печь скамейку или кушетку — роскошь, которую не может предложить ни один другой отопительный прибор. На Руси было принято ставить лежаки поверх печной печи.

Благодаря своему теплому (но не слишком) внешнему виду печи-печи предлагают больше возможностей. Они очень хорошо подходят для подогрева кастрюль и сковородок или для сушки белья — металлические плиты или батареи обычно слишком горячие для этого. Керамическая плита может быть оснащена конфорками и духовкой, чтобы ее можно было использовать и как кухонный прибор.

Полное сжигание

Печи-печи являются альтернативой всем современным отопительным приборам, но по сравнению с дровяными печами имеют еще одно важное преимущество. Все больше и больше людей выбирают древесину в качестве источника энергии для отопления, чтобы не зависеть от непредсказуемых цен на энергоносители на нефть и газ.

В каком-то смысле это неплохо, поскольку, в отличие от газа и нефти, древесина является возобновляемым и CO2-нейтральным топливом (CO2, образующийся при сгорании древесины, выносится деревом из атмосферы в течение многих лет). до). Проблема в том, что дровяные печи не очень эффективны и чрезвычайно загрязняют окружающую среду.

Дрова можно сжигать без особого загрязнения воздуха, но при этом температура должна быть достаточно высокой: от 1100 до 1200 градусов Цельсия. В этом случае 99 процентов древесины преобразуется в CO2 и водяной пар почти без образования дыма. Однако металлическая дровяная печь достигает температуры только от 650 до 700 градусов, что приводит к неполному сгоранию дров.

Древесина на две трети состоит из горючих газов и на одну треть из горючего материала. В случае неполного сгорания эти газы выходят в виде дыма через дымоход. В регионах, где многие люди используют дровяное отопление, резко ухудшается качество воздуха (неполное сгорание дров более загрязняет окружающую среду, чем сжигание нефти или газа).

Перегрев

В дровяной печи огонь гасится за счет уменьшения подачи воздуха, иначе помещение перегреется за счет быстрого выделения тепла металлическим прибором. Поскольку печь-печь не сразу отдает тепло огня, а временно сохраняет его в кладочной массе, дрова можно сжигать при очень высокой температуре, не перегревая помещение.

Печь всегда топится на полную мощность, даже если требуется более низкая температура: в этом случае вы просто топите меньшую порцию дров или топите реже.

Полное сгорание не только выгодно для качества воздуха и эффективности, но и безопаснее. В случае неполного сгорания дымоход все более плотно забивается креозотом, что может привести к возгоранию дымохода, когда однажды печь затопится на полную мощность (причина, по которой дымоход необходимо регулярно чистить).

Мгновенный нагрев

Духовки тоже имеют некоторые недостатки, хотя ни один из них не является непреодолимым. Наверное, самым большим недостатком является тот факт, что изразцовая печь или каменная каменка не дают того мгновенного тепла, к которому мы привыкли.

Если вы включите газовую плиту, то почти сразу получите тепло. Но духовке требуется пара часов, прежде чем она начнет излучать тепло. Это не такая проблема в долгие холодные периоды, потому что после запуска цикла и быстрого топления печи каждое утро в доме всегда тепло.

 Это менее заметно в периоды больших перепадов температуры или при длительных поездках. Вы можете извлечь из этого максимум пользы, например, одевшись потеплее, или менее технологичным способом, установив в той же комнате дополнительный отопительный прибор, например, газовую плиту.

Этот второй генератор тепла также может быть гораздо меньшей изразцовой печью или керамической печью (небольшая изразцовая печь, предназначенная исключительно для приготовления пищи). Затем маленькую можно использовать для относительно быстрого обогрева комнаты, пока нагревается большая. Такую же возможность дает изразцовая печь, оборудованная двумя котелками, большим для отопления и меньшим для приготовления пищи.

Перегрев

Обогреватель для кирпичной кладки не обеспечивает точной настройки температуры других отопительных приборов. Если дровяная или газовая печь перегревает комнату, вы просто делаете ее меньше, и температура быстро падает. С изразцовой печью это сделать невозможно.

Если утром вы сожжете слишком много дров или газа, это решение нельзя будет отменить в течение дня. Не остается другого выхода, кроме как открыть окна, а это уже не так эффективно. Таким образом, обогрев помещения до нужной температуры требует некоторой практики и самоотверженности, особенно в климате, который не такой, как в России или Финляндии.

Третий недостаток изразцовой печи – следствие лучистого тепла. Печь-духовка обогревает только помещение, в котором стоит. Открытие двери не прогреет комнату рядом с ней, потому что она в значительной степени лежит в «тени» лучистого тепла.

Это опять же сравнимо с теплым солнцем зимним днем: если выйти из-под солнца в тень, лучистое тепло исчезнет, ​​и вы почувствуете только температуру воздуха. Газовая или дровяная печь тоже не слишком хорошо справляется с этим, но система центрального отопления кажется бесспорным победителем. Однако изразцовая печь не исключает систему центрального отопления.

Стены с подогревом

Стены с подогревом или полы с подогревом — еще один способ применения лучистого тепла. Здесь теплая вода подается не через пластинчатые стальные радиаторы, как в обычной системе центрального отопления, а по пластиковым шлангам, встроенным в стены (или в фальшстены). Из-за своей пористой поверхности каменная стена не может нагревать воздух, она излучает, как изразцовая печь.

Тепловые стены можно комбинировать с печью-печью. Печь подключена к системе котлов, которая распределяет теплую воду через шланги в стенах или полу по всему дому. Таким образом, одна изразцовая печь (при условии, что она достаточно мощная) может обогреть все комнаты в доме, что иначе невозможно. Точно так же изразцовая печь может доставлять теплую воду в дом.

Тепловые стены также можно комбинировать с существующим прибором центрального отопления. Это уже шаг в правильном направлении, потому что потребление энергии снижается (вода не должна быть такой теплой, как в случае традиционной системы центрального отопления, потому что тепло излучается на большей площади поверхности), и вы получить лучший внутренний климат воздуха.

В качестве третьего варианта печь можно также подключить к сети металлических радиаторов (как в этой церкви), но в этом случае вы потеряете преимущество лучистого тепла. Стальные пластинчатые радиаторы нагревают воздух.

Тяжелые, громоздкие и дорогие

Еще один, довольно принципиальный недостаток – печи-печки довольно большие и тяжелые. Скромная изразцовая печь весит не менее 800 килограммов, а большие (особенно в США и странах бывшего СССР) могут весить до 5 тонн и более. Меньшие модели существуют, но они теряют некоторые преимущества по сравнению со своими более крупными братьями (их нужно чаще топить, и они не всегда достигают полного сгорания древесины или такой же энергоэффективной мощности).

Каменный обогреватель должен быть большим и тяжелым, с этим ничего не поделаешь. Металлические отопительные приборы имеют неоспоримое преимущество компактности.

Каменные печи также стоят в 2-3 раза дороже, чем другие системы отопления. Поскольку затраты на потребление энергии ниже, а хорошо построенная печь-печь служит всю жизнь, эти инвестиции окупаются через некоторое время. Тем не менее, вы должны быть в состоянии позволить себе покупку.

В Финляндии, крупном производителе обогревателей из талькохлорита, покупка печи субсидируется государством, в результате чего 90 процентов новых домов имеют их внутри.

Печи стоят дорого, потому что они являются продуктом мастерства. Они не очень подходят для массового производства (хотя усилия предпринимаются) и поэтому не представляют большого интереса для отопительной отрасли. Они предпочитают продавать, например, пеллетные печи.

Печи на пеллетах

Печь на пеллетах – единственная дровяная печь, в которой достигается полное сгорание, как в духовке. Для этого используется сложная технология, которая также является слабым местом этой системы отопления.

Пеллетная печь нуждается в электричестве для питания всех высокотехнологичных устройств (конвейерная лента, вентиляция, регулирование температуры и т. д.), а это значит, что это потребление электроэнергии следует учитывать при расчете экологической оценки. Кроме того, пеллетная печь перестает отдавать тепло при поломке.

Печь на пеллетах можно питать только пеллетами, небольшими деревянными стержнями, которые перерабатываются на заводе. Обрезанная древесина или распиленная древесина бесполезны в печи на пеллетах. Производство этих гранул требует много энергии.

Другим последствием является то, что вы снова зависите от непредсказуемых цен поставщика энергии. Кроме того, печь на пеллетах в основном нагревает воздух и почти не излучает лучистого тепла, поэтому нет пользы для здоровья по сравнению с дровяной печью, газовой плитой или системой центрального отопления. Однако, благодаря всем высокотехнологичным элементам, печь на пеллетах стоит столько же, сколько и духовка.

Плиты-духовки

Сейчас, когда печи-духовки снова набирают популярность, производители металлических отопительных приборов пытаются получить свой кусок пирога. Некоторые начали предлагать их в соответствии с традиционными методами, посылая каменщиков в ваш дом, чтобы построить любую печь, которую вы пожелаете.

Большинство производителей, однако, в настоящее время используют лучистое тепло в качестве стратегии продвижения Greenwash. Сейчас на рынке есть печи, похожие на печную печь, только они ею не являются. Это обычные металлические печи, обложенные изразцами. Они выдают себя решетками для впуска прохладного воздуха, чего печка не требует (см. рисунок ниже).

Конечно, плитка нагревается при работающей печи, но так же быстро остывает и при выключенной. Эти приборы рекламируются как идеальное сочетание обеих технологий, но это просто конвекционные печи. Они почти не излучают лучистого тепла, сжигают пыль и имеют более низкую производительность. Тем не менее, они продают.

Другой пример — немецкая дровяная печь, изображенная ниже. Ее с энтузиазмом продвигают как современный вариант печи-духовки, и она понравится стимпанкам и выживальщикам, но это всего лишь обычная дровяная печь, не очень эффективная и сильно загрязняющая окружающую среду.

Сжигание дров

Печь-печь — единственная технология, позволяющая сжигать дрова без дополнительных затрат энергии, и, таким образом, это единственная технология, которая обещает экологически безопасную альтернативу истощающимся ресурсам газа и масло.

Ключевой вопрос заключается в том, может ли земля произвести достаточно древесины, чтобы согреть значительное количество людей. Сегодняшний энергетический кризис не первый в истории человечества. Начиная с 15 века, некоторые страны Европы уже столкнулись с серьезной нехваткой дров, а в 17 и 18 веках эта проблема стала острой, и ее «решили» только с появлением угля.

Кажется невозможным, чтобы нынешнее европейское население снова могло обогреваться дровами, потому что сейчас людей намного больше, чем в те времена. Но есть некоторая надежда, что потенциал больше, чем ожидалось.

Массовая вырубка лесов в Средние века была следствием камина, для которого требовалось в десять раз больше топлива, чем для печи (древесина также была основным строительным материалом). Несмотря на то, что изразцовой печи почти 10 веков, она широко распространилась только в 19 веке, да и то только в некоторых европейских странах.

Потенциал технологии так и не был полностью раскрыт из-за начала промышленной революции и изобилия угля. Исследования еще не показали, насколько большим может быть потенциал древесины в качестве топлива, если бы мы использовали печи-печи, но он, безусловно, больше, чем если бы мы вернулись к дровяным печам.

© Крис Де Декер (под редакцией Винсента Грожана). Спасибо De Twaalf Ambachten

Более низкотехнологичное отопление:

• Месть грелки
• Восстановление старого способа обогрева: обогрев людей, а не мест
• Системы лучистого и кондуктивного отопления: альтернатива изразцовым печам
• Утеплитель: сначала тело, потом дом: тематическое нижнее белье
• Нагрейте свою одежду, а не дом: одежда с электрическим подогревом
• Солнечная оболочка: как обогревать и охлаждать города без ископаемого топлива
• Месть циркуляционного вентилятора: персональное охлаждение

Картины:

• Средневековые печи: Furnologia
• Русские печи: печи Кузнецова / Flickr: 1 & 2
• Шведские печи: Стокгольмский Ленский музей
• Швейцарские печи: Albert Iten
• Ирландские духовки: Biofire
• Немецкие и австрийские печи: Bernthaner & Co / LEHMO / Peter Nikol / Flickr
• Американские печи-печи: Североамериканская ассоциация нагревателей каменной кладки / Gimme Shelter Construction / Строители каменных печей
• Графика: здесь и здесь.



————————————————————- ————————————————– ————————————————————

Связанные Статьи:

• Плитка вместо стали: искусство тимбрального свода позволило построить конструкции, которые сегодня ни один архитектор не посмеет построить без стальной арматуры.
• Средневековые дымовые трубы: ископаемое топливо в доиндустриальные времена
• Светлое будущее заводов на солнечной энергии: нам нужен возобновляемый источник тепловой энергии
• Печи Хоффмана: гигантская версия печи-печи позволяет производить кирпичи и черепицу энергоэффективным способом
• Музей старинной техники: исторические альтернативы современным машинам.
• Солнечная система отопления с водяной батареей: надувной бассейн может обогреть ваш дом
• Обогрейте свой дом автомобильными шинами и землей: земные корабли
• Ветряные электростанции: история (и будущее?) промышленных ветряков.
• Автомобили на древесном топливе: дрова в топливном баке

Главная страница

———————————————————– ————————————————– ———————————-

Штаб-квартира журнала Low-tech Magazine:



Нет, конечно: это комната Лютера в Вартбурге, Германия (16 век)

---

Читать журнал Low-tech без доступа к компьютеру, источнику питания, или интернет. Печатные архивы теперь составляют четыре тома с общим объемом 2398 страниц и 709 изображений. Их можно заказать в нашем книжном магазине Лулу.

---

Почему печи с регулируемым давлением лучше подходят для низких температур

Вы расстегиваете палатку прохладным осенним утром. Когда вы выходите, у вас возникает одна мысль: кофе. Вы зажигаете свою газовую плиту и включаете ее на полную мощность, но по какой-то причине кажется, что вода кипятится намного дольше, чем вчера вечером. Это нехватка кофеина, или плита действительно медленнее этим утром? В чем дело? Опытные туристы заметят, что давление в топливном баке упало, когда на улице похолодало. Мощность печи в значительной степени зависит от давления топлива, поэтому, когда это давление падает при более низких температурах, мощность вашей печи естественным образом снижается.

Но это падение давления может быть вызвано не только низкими температурами. Простое действие вашей печи приводит к тому, что ее канистра теряет давление. (Это потому, что когда топливо испаряется, оно охлаждается, что охлаждает канистру.) Это означает, что каждая кастрюля с водой, которую вы нагреваете с помощью одной и той же канистры, будет кипеть дольше. Но некоторые канистровые горелки, такие как Reactor и WindBurner Stove Systems от MSR, а также наша сверхлегкая PocketRocket Deluxe, не так подвержены этому перепаду давления. Они постоянно обеспечивают быстрое время кипения в различных условиях, от теплых дневных до прохладных утр и холодных альпийских вечеров. Что позволяет им это делать?

В этих печах есть крошечный компонент, называемый регулятором давления, и он имеет огромное значение.

Фото Пола Брайда

Что такое регулятор давления?

Этот крошечный компонент находится внутри клапана печи. Он контролирует, какое давление топлива подается в печку. Независимо от того, что происходит снаружи, что может повлиять на давление в канистре, регулятор гарантирует, что печь получает правильное давление, необходимое для оптимальной работы.

Хитрость в том, что инженеры MSR разработали эти три печи для оптимальной работы при очень низкой температуре.0040 низкий уровень давления . Это означает, что давление в канистре может существенно упасть до того, как печь начнет терять свою мощность. Регулятор гарантирует, что печь всегда получает точное (и низкое) давление. Печь будет работать на полную мощность до тех пор, пока она работает.

Как регуляторы давления улучшают время закипания канистровых печей

Большинство походных печей не регулируются по давлению. Так как давление в их баллонах падает, их производительность также снижается. Печь с регулятором, напротив, не страдает от падения давления в канистре (помните, что она предназначена для оптимальной работы при очень низком давлении, а регулятор поддерживает это давление). Из-за этого вам нравится быстрое время закипания независимо от того, что происходит с канистрой.

Другими словами, регулятор поддерживает работу вашей печи на полной мощности в широком диапазоне условий и сценариев — жаркие дни, более холодные дни, полная канистра, низкая канистра и все, что между ними.

Это также означает, что когда у вас низкий уровень канистры, плита не борется. Это экономит топливо. Таким образом, регулятор давления также повышает эффективность вашей печи, а значит, вы можете носить с собой меньше топлива.

Если вам действительно интересно, вот как это выглядит в цифрах: Нерегулируемая печь рассчитана на максимальную мощность при температуре окружающего воздуха 70°С.0015 ° F. При этой температуре давление в канистре составляет 45 фунтов на квадратный дюйм.

Когда температура падает до 50 ° F, давление в канистре падает до 30 psi. По мере того, как вы запускаете печь, ваша канистра остывает дальше, легко опускаясь до 22 фунтов на квадратный дюйм. И в то прохладное осеннее утро (40 ° F) ваша печь может выдавать менее 60% своей мощности.

Печи MSR с регулируемым давлением, напротив, рассчитаны на работу на полной мощности при давлении всего 15 фунтов на квадратный дюйм (Reactor) и 16,5 фунтов на квадратный дюйм (WindBurner и PocketRocket Deluxe). Регулятор гарантирует, что печь получает это точное давление независимо от реального давления внутри канистры.

Только когда ваша канистра почти пуста или условия очень холодные, давление, наконец, упадет ниже предела регулятора давления, и вы заметите падение производительности.

Фото: Джонатан Гриффит

Все это означает, что с хорошо регулируемой печью вы сможете наслаждаться высокой производительностью печи в гораздо большем диапазоне условий. И ваша четвертая кастрюля с водой закипит так же быстро, как и первая.

Как работают печи с регулируемым давлением?

Регулятор находится внутри клапана печки. Внутри он имеет крошечный тарельчатый клапан. Этот клапан управляется небольшой диафрагмой, которая постоянно сравнивает атмосферное давление с давлением, направленным к струе. Когда он считывает эти перепады давления, диафрагма открывает или закрывает тарельчатый клапан, чтобы обеспечить большее давление из бачка или перекрыть его. При этом он гарантирует, что струя печи всегда получает именно то давление, которое нам нужно.

Все ли печи с регулируемым давлением одинаковы?

Регуляторы давления представляют собой сложные технологические элементы, и не все они спроектированы одинаково. В MSR значительная часть исследований и разработок, которые вошли в нашу систему печи WindBurner и новый PocketRocket Deluxe, была посвящена только его регулятору. Допуски точности, встроенные в регулятор качества, имеют решающее значение, и для их достижения требуется много инженерного времени.
