Как переделать аккумуляторный шуруповерт в сетевой своими руками?

Появление легких инструментов для завинчивания шурупов по приемлемой цене быстро изменило отношение ко многим сборочным работам. Но быстрый (через 3-4 года) выход из строя аккумуляторов заставило задуматься, как переделать аккумуляторный шуруповерт в сетевой своими руками.

Путей решения проблемы оказалось несколько. Купить новый аккумуляторный блок, приобрести сами аккумуляторы, перевести питание на бытовую сеть с напряжением 220 В. Каждое решение имеет свои плюсы и минусы. Нужно разобраться, какой из путей решения будет оптимальным для продления жизни востребованному инструменту в быту и на производстве.

Особенности устройства шуруповерта

Шуруповерт и его основные части: 1 – патрон; 2 – регулятор крутящего момента; 3 – переключатель направления вращения; 4 – кнопка пуска и остановки электродвигателя; 5 – корпус аккумуляторного блока; 6 – переключатель частоты вращения вала электродвигателя; 7 – защелка для удержания аккумулятора с инструментом

Информация к изделиям. Появлению обычного аккумуляторного устройства для быстрого монтажа резьбовых соединений способствовало появление компактных цилиндрических аккумуляторов. В 1982 г. был представлен первый образец на выставке в Дрездене (ГДР). Тогда на интересную самоделку смотрели и восхищались. Смущала цена. Она доходила до 500 немецких марок (ГДР). Тогда полагали, что не всякий пользователь отважится купить подобное для постоянной работы.

Мало, кто мог предположить, что уже через 20 лет цена на подобный инструмент окажется довольно приемлемой для производства. Позже их станут покупать домашние мастера для механизации работ в быту.

Для переделки инструмента его придется разбирать, поэтому полезно знать внутреннее устройство.



Внутреннее устройство шуруповерта: 1 – электродвигатель; 2 – кнопка включения, совмещенная с реверсом; 3 – блок аккумуляторов; 4 – редуктор; 5 – муфта регулировки крутящего момента; 6 – патрон

Для разборки нужно открутить шурупы, которыми две половинки корпуса соединяют изделие в единое целое. Придется поставить лезвие отвертки встык и разомкнуть половинки. Весь монтаж выполняется на той части, в которую вворачивают шурупы.

При сборке необходимо контролировать положение выступающих элементов. Возможно потребуются дополнительные способы для фиксации подвижных частей.

Способы восстановления работоспособности шуруповерта

В случае выхода аккумуляторов из рабочего состояния необходимо искать пути решения проблемы. Возможные пути следующие:

  • приобрести новые аккумуляторные блоки. Часто цена на подобные изделия не намного меньше, чем та, которую придется заплатить за покупку нового инструмента. Поэтому покупают для дорогого профессионального шуруповерта;
  • купить сами аккумуляторы. Разобрать аккумуляторный блок и спаять его заново. Вариант немного дешевле предыдущего, но помогает восстановить работоспособность;
  • переделка аккумуляторного шуруповерта на сетевой. Обычно затраты невысоки. Проблема в покупке новых накопителей электричества отпадает навсегда.

Сборка нового аккумуляторного блока показана в видеоролике.

Стратегия при переделке питания

Задумавшись о переделке, мастер должен составить план будущих действий. В таблице 1 показаны варианты, как из аккумуляторного шуруповерта сделать сетевой.

Таблица 1: Варианты создания внешнего питания инструмента

Организация способа питания шуруповертаПреимуществаНедостатки
Использовать имеющееся зарядное устройство для питания шуруповерта. Оно расположено за пределами инструмента.+ Потребуется удалить аккумуляторы, а потом присоединить зарядное устройство к проводам внутри изделия.
+ Нет необходимости приобретать дополнительное комплектное изделие.
+ Напряжение питания соответствует инструменту.
+ Устройство самого инструмента практически не меняется.
– Зарядное устройство при работе заметно греется, так как рабочий ток нестабильный. Возможны перегрузки.
– Часто ощущается нехватка мощности.
– Зарядка располагается отдельно. Приходится постоянно обращать на нее внимание, чтобы не наступить при работе.
Блок питания устанавливается внутри корпуса аккумуляторного блока.
+ Переделка коснется только переносу внешнего источника питания внутрь блока для аккумуляторов.
+ Задача упрощается многократно. Многие считают такой способ решения довольно интересным. Снаружи останется только провод, соединяемый в электрическую сеть 220 В.
+ Потери мощности на низковольтной сети сведены к минимуму. Длина проводов внутри минимальная.
+ Нет вмешательства в конструкцию шуруповерта.
– Нужно подобрать компактный блок питания, способный обеспечить мощность на 300…600 Вт.
– При работе будет ощущаться перегрев. Поэтому необходимо работать с перерывами. Возможно, потребуются отверстия для вентиляции.
Изготовить самостоятельно блок питания на 500…600 Вт и установить его внутри корпуса аккумуляторов. В этом случае можно не ограничиваться одним значением напряжения, а изготовить устройство с выходом 12, 14, 18 Вольт.+ Вместо аккумуляторного будет изготовлено сетевое устройство, которое сможет эксплуатироваться в течение длительного времени.
+ Потери мощности минимальные. Провода низкого напряжения короткие.
+ Отличное инженерное решение.
+ Основная электрическая часть не подлежит изменению.
– Потребуется подобрать детали для изготовления нового блока питания.
– Нужно иметь опыт выполнения подобных работ.
Установить наружный блок питания от сети требуемой мощности.+ Переделка не отличается большой сложностью.– Возникнет необходимость произвести разборку шуруповерта, чтобы присоединиться к внутренним проводам.
– Блок питания будет располагаться снаружи. При монтажных и строительных работах придется часто обращать внимание на место, где он расположен в настоящий момент.
– Придется покупать подходящий блок питания.
Использовать готовый блок питания для компьютера+ Небольшая переделка, которую сумеет выполнить даже начинающий мастер.
+ Блок питания от компьютера можно найти или недорого приобрести.
+ Потребуется найти устройство, рассчитанное на мощность более 300 Вт.
– Возникнет необходимость произвести разборку шуруповерта, чтобы присоединиться к внутренним проводам.
– Блок питания будет располагаться снаружи. При монтажных и строительных работах придется часто обращать внимание на место, где он расположен в настоящий момент.
– Придется покупать подходящий блок питания.
Использовать для работы автомобильный аккумулятор+ Потребуется только переделка на входе к управлению шуруповертом.
+ Аккумулятор от авто найти несложно. Для использования в теплом помещении можно применять устройство с пониженной емкостью.
– Придется разобрать шуруповерт и выполнить пайку всех соединений.
– Аккумулятор будет располагаться в помещении, его придется носить, а масса довольно большая.

Пошаговые технологии замены питания для шуруповерта

Подключение к зарядному устройству

Следует помнить. Зарядное устройство рассчитано на небольшой ток зарядки. Если в процессе работы будут возникать перегрузки, то блок питания может быстро выйти из строя.

При работе подобная переделка развивает не более 50% мощности, развиваемой при использовании аккумуляторов.

Установка блока питания внутрь корпуса от аккумуляторов

При работе блока питания в ограниченном пространстве выделяется довольно значительное количество теплоты. Поэтому необходимо сверлить отверстия для вентиляции.

Необходимо разобрать корпус блока аккумуляторов. Вынуть все имеющиеся аккумуляторы наружу. Подготовить блоки питания.
К проводам высокого напряжения подпаять концы штепсельного разъема. Здесь будет соединяться 220 В. К проводам низкого напряжения также установить разъем. Он в дальнейшем будет соединен с проводами инструмента.
Остается поджать блок питания к какому-либо краю, чтобы при работе не возникало тряски. Просверлить вентиляционные отверстия. Собрать аккумуляторный блок.
После сборки блока его устанавливают внутрь шуруповерта. Инструмент готов к работе.

При выполнении производственных задач следует придерживаться режима: 10…15 минут работы, а потом 5…7 минут выключать инструмент. Он должен остывать.

Поэтому опытные мастера переделывают подобным способом два старых аккумуляторных блока. Один остывает, а другой работает. Потом их заменяют. Производительность труда остается довольно высокой.

Изготовление самодельного блока питания, устанавливаемого внутрь корпуса аккумуляторов

Если взяться за самостоятельное изготовление блока питания, то для своего шуруповерта можно изготовить приспособление, рассчитанное на любое напряжение питания. В настоящее время используются инструменты, в которых напряжение изменятся от 9 до 24 В. Поэтому такой способ подойдет для умелых мастеров, которые не боятся заниматься сложным электронным монтажом.

На первом этапе производится разборка корпуса аккумуляторов. Все пришедшие в негодность устройства изымаются. Они больше не понадобятся.

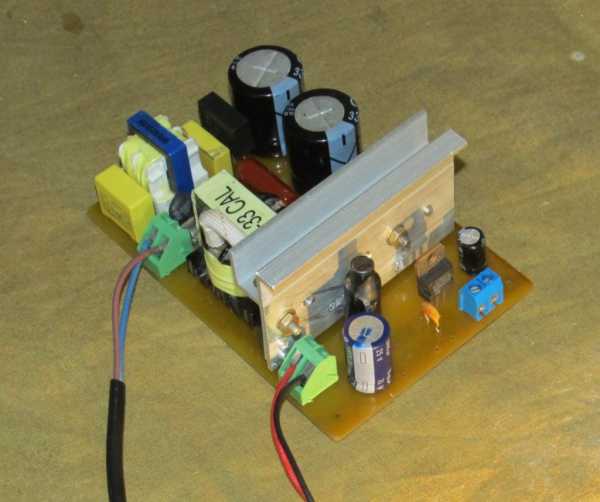

Приобретаются необходимые детали. Из них собирается нужная электрическая схема. Желательно подобрать элементы так, чтобы они могли размещаться внутри корпуса.
Вся электрическая схема собирается внутри аккумуляторного блока.
Устанавливается верхняя часть. Выводятся провода питания для сети. Остается только установить обновленный блок в шуруповерт.

Внимание! Мощность сетевых шуруповертов обычно составляет 300…400 Вт. Поэтому нужно изготавливать электрическую схему, рассчитанную на достаточно большие токи.

Подключение шуруповерта к блоку питания от компьютера

Одним из способов решения проблемы будет использование стандартного блока от персонального компьютера.

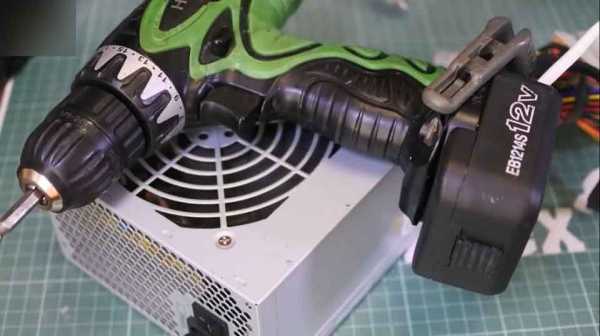

Шуруповерт и блок питания для него.
Провод от сети будет питать отдельный блок, а только потом пониженное напряжение придет в инструмент.
Общая задача представляется просто: На входе будет 220 В переменного ока, а на выходе 12 В постоянного.
Разбирая запасные части, выбираются клеммы, включатели и другие вспомогательные элементы, которые потребуются в дальнейшей работе.
Имеющийся в комплекте блок аккумуляторов также будет использован для монтажа устройства.
Он довольно компактен и удобен для переделки. В нем есть специальные клеммы, которые передают напряжение питания к внутренней части шуруповерта.
На АлиЭкспресс имеется выбор довольно мощных блоков питания. Нужно подобрать не менее 300 Вт.
Посылка доставила заказ довольно быстро. Всего 12 дней и блок питания для компьютера оказался у заказчика.
На выходе будет 12 В, а ток может достигать до 25 А. В результате получатся искомые 300 Вт. По схеме видно, что нужно соединять черные и желтые провода.
Вынув из коробки, можно увидеть довольно много лишних проводов. Можно от них избавиться. Но есть вариант спрятать их в пластиковый пакет.
Разбирается корпус от блока аккумуляторов.
Сняв крышку, можно увидеть старые аккумуляторы. Их придется удалить.
Понадобятся клеммы, которые внутри соединяются с проводкой внутри шуруповерта.
Их придется отломить от аккумуляторов.
Придется скрутить концы проводов, чтобы в дальнейшем было проще лудить оловом.
Залуженные концы легче паяются.
Снятые клеммы изнутри подпаиваются к проводам.
В результате получается довольно симпатичное приспособление. Оно расположится на входном конце корпуса аккумуляторов.
Его нужно протолкнуть внутрь.
Чтобы клеммы жестко стояли на месте, придется прикрутить их саморезом. Предварительно сверлится отверстие.
Большим сверлом выполняется коническое углубление. Эта операция называется зенкование.
Вставляется саморез.
Он вкручивается в основание спаянных клемм. Теперь контакт между электрическими частями будет надежным.
Чтобы не происходило искрения, устанавливается конденсатор. Тогда при нажатии на кнопку будут погашены скачки напряжения в контактной группе. Емкость конденсатора 10000 пкФ он рассчитан на 25 В.
Для ввода провода внутрь корпуса сверлится отверстие диаметром 6 мм.
Провод протягивается внутри блока.
Чтобы он не вытягивался полностью, подматывается изолента. Она несколько увеличивает диаметр проводки. Она не пройдет в отверстие, выходящее наружу.
Проверяется работа защелок, которые будут удерживать корпус на инструменте.
Часть работы сделана. Можно приступать к привязке блока питания.
Для начала выполняется проверка возможности использования блока питания от ноутбука. При 12 В выходного напряжения указывается возможность получить 10 А. Всего получится 120 Вт.
Соединяется этот блок питания к шуруповерту. Нужно проверить, хватит ли мощности у подобного приспособления.
Подключенный шуруповерт с трудом заворачивает саморезы. Мощности явно мало. Такой блок питания мало поможет мастеру в работе.
Еще разок уточняется ток у блока питания компьютера, а также цвета проводов.
Есть два желтых (плюс) и два черных (минус). Их нужно соединить между собой по цветам, чтобы получить максимальную мощность от устройства.
Концы сначала распускаются, а потом тонкие проводки скручиваются. Тогда получится плотное соединение.
Получилось неплохо.
Концы подпаиваются в специальный разъем. При необходимости легко отсоединить блок питания от инструмента.
Оба конца припаяны. Получилось довольно изящно. Прочность гарантирована.
Весь разъем готов к использованию.
После соединения выполняется проверка. Саморезы диаметром 4,5 мм и длиной 102 мм легко вворачиваются в сосновую доску. Инструмент готов к работе.

Довольно мощный блок питания позволяет работать с шуруповертом достаточно эффективно.

metmastanki.ru

Как переделать аккумуляторный шуруповерт в сетевой (220в) своими руками

Аккумуляторный шуруповёрт — прекрасный помощник в хозяйстве. Инструмент вместе с мастером работает в доме и в саду, трудится в гараже или в поле. До тех пор, пока не сядет аккумулятор. Количество циклов заряд-разряд у аккумулятора ограничено, батарея портится и от безделья: саморазряд разрушает элементы. В среднем аккумулятор живёт 3 года, после чего его приходится заменять. Спасти инструмент можно, переделав его в сетевой. Переделка выполняется разными способами.

Блок: 1/5 | Кол-во символов: 468
Источник: https://grounde.ru/kak-peredelat-akkumulyatornyj-shurupovyort-dlya-raboty-ot-seti-220-v-ili-vneshnego-istochnika-pitaniya-instrukcii.html

Действительно ли стоит переделывать?

Без аккумуляторов шуруповёрт превращается в железку. Когда батареи перестают держать заряд, приходится искать новые элементы питания. Во-первых, это дорого — цена аккумуляторов составляет до 80% стоимости шуруповёрта, эффективнее купить новый инструмент. Во-вторых, батареи не всегда бывают в продаже, например, если модель снята с производства. В-третьих, рачительный хозяин стремится использовать все возможности для экономии средств.

Переделка аккумуляторного шуруповёрта для работы от электрической сети — хороший выход. Что это даёт:

  1. Инструмент получает новую жизнь.
  2. Больше не нужны батареи, требующие заряда.
  3. Крутящий момент инструмента не зависит от заряда батареи.

Недостаток переделанной конструкции — зависимость от розетки и длины сетевого кабеля.

Внимание! Работы на высоте, превышающей два метра, переделанным шуруповёртом не допускаются.

Блок: 2/5 | Кол-во символов: 881
Источник: https://grounde.ru/kak-peredelat-akkumulyatornyj-shurupovyort-dlya-raboty-ot-seti-220-v-ili-vneshnego-istochnika-pitaniya-instrukcii.html

Выход есть – переделка шуруповерта в сетевой

Да, при этом теряется одно из преимуществ аккумуляторного инструмента – мобильность. Но для работ в помещениях с доступом к сети 220 вольт – это отличный выход. Тем более что вы даете новую жизнь сломанному инструменту.

Есть две концепции, как из аккумуляторного шуруповерта сделать сетевой:

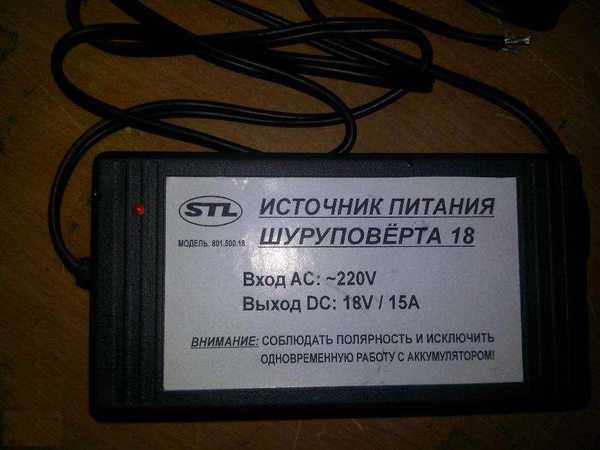

  • Внешний блок питания. Идея не такая абсурдная, как может показаться. Даже крупный и тяжелый понижающий выпрямитель может просто стоять возле розетки. Вы одинаково привязаны к блоку питания, и к воткнутой сетевой вилке. А низковольтный шнур можно сделать любой длины;
  • ВАЖНО! Закон Ома гласит – при одинаковой мощности, уменьшая напряжение – повышаем силу тока!

    Соответственно, питающий шнур на 12-19 вольт должен быть с большим сечением, нежели на 220 вольт.

  • Блок питания в корпусе от аккумулятора. Мобильность сохраняется, вы ограничены лишь длиной сетевого кабеля. Единственная проблема – как втиснуть достаточно мощный трансформатор в небольшой корпус. Вопросы по поводу того, как работает магазинный компактный шуруповерт от сети – можно не задавать. Там изначально установлен мотор на 220 вольт. Снова вспоминаем закон Ома, и понимаем, что мощный электродвигатель на 220 вольт может быть компактным.

Блок: 2/4 | Кол-во символов: 1234
Источник: http://obinstrumente.ru/elektroinstrument/shurupovert/peredelka-shurupoverta-na-setevoe-pitanie.html

Конструкция аккумулятора шуруповерта

Устройство аккумуляторной батареи не зависит от марки. Во всех аппаратах конструкция аккумуляторов похожа и отличается внешним видом, корпусом и контактами.

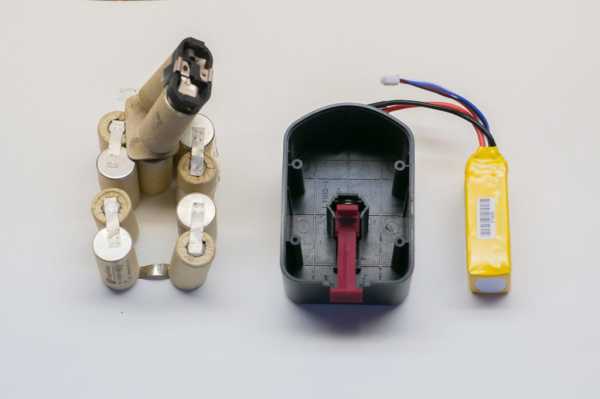

Устройство аккумуляторной батареи

В корпусе находятся несколько элементов, соединённых последовательно. Их количество зависит от напряжения каждого элемента и батареи в целом. При использовании самых распространённых, никель-кадмиевых элементов с напряжением 1,2В, для питания устройства номиналом 12В необходимо 10 шт. Ёмкость батареи указывается в ампер-часах.

Интересно. При последовательном соединении растёт выходное напряжение, а ёмкость не меняется и равна ёмкости отдельных элементов.

Блок: 3/7 | Кол-во символов: 682
Источник: https://amperof.ru/elektropribory/peredelka-shurupoverta-pitanie-ot-seti.html

Необходимые материалы и инструменты

Для большинства третий вариант может показаться сложным, ведь гораздо проще купить новый прибор и пользоваться ним еще несколько лет. На самом же деле старый шуруповерт прослужит еще дольше, но для этого необходимо его восстановить. Сделать это довольно просто, а для этого потребуется следующий инструмент и материалы:

  1. Зарядное устройство, которое раннее выполняло важную роль зарядки аккумулятора.
  2. Многожильный электрический кабель.
  3. Аккумулятор от шуруповерта, который пришел в негодность.

Из инструментов потребуется паяльник, кислота, припой и изоляционная лента.

Все эти детали позволят преобразить шуруповерт для возможности его подключения к сети 220 Вольт.

Блок: 3/6 | Кол-во символов: 701
Источник: http://instrument-blog.ru/elektroinstrumenty/kak-sdelat-shurupovyort-ot-seti.html

Подключение шуруповёрта к зарядному устройству

Внимание! При низком напряжении велики потери в проводе, поэтому кабель между зарядным устройством и инструментом должен быть не длиннее 1 метра, сечением не менее 2,5 кв. мм.

Последовательность действий:

  1. Припаять или прицепить зажимами «крокодил» к клеммам зарядного устройства два провода.

  2. Разобрать старый аккумулятор и вынуть из него севшие элементы.

    Разбор старого аккумулятора

  3. Просверлить в корпусе аккумулятора отверстие для кабеля, продеть кабель в отверстие. Желательно уплотнить соединение изолентой или термоусадочной трубкой, чтобы провод не вырвался из корпуса.

    Нужно продеть в корпус провод и закрепить в отверстии

  4. Удалённые из аккумулятора элементы нарушат развесовку шуруповёрта — рука будет уставать. Чтобы восстановить баланс, в корпус следует поместить груз — это может быть плотное дерево или кусок резины.

    Балласт в корпусе

  5. Припаять кабель к клеммам бывшего аккумулятора, подключаемым к шуруповёрту.

    Необходимо припаять провод к клеммам аккумулятора

  6. Собрать корпус аккумулятора.

    Установить крышку аккумулятора на место

  7. Остаётся испытать обновлённый инструмент в работе.

Монтаж готового блока питания в корпусе старого аккумулятора

Внимание! В закрытом корпусе блок питания плохо охлаждается. Рекомендуется проделать отверстия в стенках корпуса. Не работайте инструментом без перерыва дольше 15 минут.

Порядок действий:

  1. Разобрать старый аккумулятор и вынуть из него неработающие элементы.

    Нужно удалить из корпуса старые элементы

  2. Установить блок питания в корпус аккумулятора. Подключить контакты высокого напряжения и клеммы низкого напряжения.

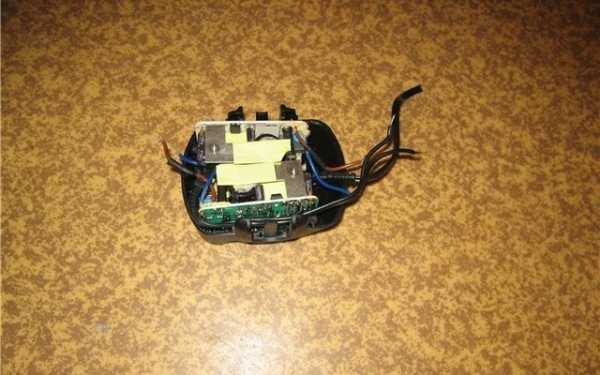

    Блок питания в корпусе аккумулятора

  3. Собрать и закрыть корпус аккумулятора.

    Сборка корпуса

  4. Установить аккумулятор в шуруповёрт.

    В конце нужно установить аккумулятор на место

  5. Включить вилку блока питания в розетку и проверить обновлённый сетевой инструмент в работе.

Самодельный блок питания

Внимание! Соблюдайте правила электробезопасности. Пайку и подключение проводите при обесточенном устройстве.

Пошаговая инструкция:

  1. Разобрать корпус старого аккумулятора, вынуть из него севшие батареи.

    Сначала потребуется вытащить батареи из корпуса аккумулятора

  2. Установить элементы электрической схемы блока питания на монтажную плату, припаять контакты.

    Нужно собрать плату блока питания

  3. Установить собранную плату в корпус. Проверить тестером наличие напряжения на выходе.

    Блок питания в корпусе

  4. Подключить провода низкого напряжения к клеммам старого аккумулятора. Собрать корпус.

    Останется только собрать корпус аккумулятора

  5. Подключить шуруповёрт к электрической сети и проверить его работу.

Видео: самодельный литиевый аккумулятор для шуруповёрта

Подключение к внешнему блоку питания

Внимание! В процессе доработки потребуется разобрать корпус шуруповёрта и вмешаться в электрическую схему. Запомните последовательность разборки, чтобы собрать все части в обратной последовательности.

Что делать:

  1. Разобрать шуруповёрт и найти внутри провода питания мотора. Установить в корпус разъём для источника питания и припаять провода к разъёму. Закрепить провода термоклеем.

    Нужно найти провода питания шуруповёрта

  2. Подобрать подходящий блок питания, например, от ноутбука. Подобрать к нему переходник для разъёма низкого напряжения.

    Блок питания ноутбука

  3. Подключить шуруповёрт к новому блоку питания и проверить его работу.

Подключение к блоку питания от компьютера

Инструкция:

  1. Найти или купить блок питания от компьютера, мощностью не менее 300 Вт.

    Необходимо подобрать компьютерный блок питания

  2. Разобрать корпус шуруповёрта. Найти внутри провода питания двигателя. Припаять к проводам разъёмы для компьютерного блока питания.

    Далее разобрать шуруповёрт и найти провода питания

  3. Вывести из корпуса разъёмы для подключения компьютерного блока питания.

    Разъёмы питания

  4. Подключить шуруповёрт к новому блоку питания.

    После подключить шуруповёрт к блоку питания

  5. Включить блок питания в сеть и проверить работу прибора.

Видео: блок питания для шуруповёрта из компьютерного БП

Блок: 4/5 | Кол-во символов: 3909
Источник: https://grounde.ru/kak-peredelat-akkumulyatornyj-shurupovyort-dlya-raboty-ot-seti-220-v-ili-vneshnego-istochnika-pitaniya-instrukcii.html

Питание аккумуляторного шуруповерта от сети 220 В

Тема питания аккумуляторных шуруповертов от сети 220 В достаточно актуальна. Аккумуляторы выходят из строя, покупать новые дорого, а сам шуруповерт еще рабочий. Вот и начинает народ изобретать. Информацией об этом заполнен интернет. Кто пишет нужно блок питания с током 10 А, кто 20 А и больше. Приводятся данные с фиксацией скачков тока до 40 А. К этим значениям подтягивают якобы требуемые значения выходного тока блоков питания для шуруповертов. Так какие же параметры должны быть у блока питания заменяющего аккумуляторы в шуруповерте? Об этом и пойдет речь в статье.

Разбираться будем на примере популярной недорогой модели аккумуляторного шуруповерта         “Einhell BAS 18-2/1HA ”.

В штатном режиме для питания этого шуруповерта использовались 15 аккумуляторов Ni-Cd напряжением 1,2 В и емкостью 1,2 А/час.

Внутри шуруповерта расположен двигатель, регулятор оборотов, переключатель направления вращения, двухскоростной редуктор с муфтой (трещеткой) позволяющей устанавливать требуемое значение крутящего момента.

Для начала выясним характеристики используемого двигателя.  На двигателе есть его модель:

HRS-550S DC 18V

Такие двигатели продаются отдельно с более полным указанием характеристик. Вот пример:

Нас интересует ток, потребляемый этим двигателем. Его максимальное значение составляет 4 А.

Отсюда определяем мощность двигателя как произведение питающего напряжения на максимальный ток:

P = U × I = 18 В × 4 А = 72 Вт

Разумно предположить, что при максимальном крутящем моменте 20 Н/м ток двигателя также максимальный, около 4 А. Чтобы двигатель не сгорел в шуруповертах используют муфту (трещетку) которая позволяет поддерживать требуемый крутящий момент и защищает двигатель от перегрева и выхода из строя.

Теперь у нас есть вся необходимая информация для того, чтобы подобрать блок питания.

Ориентируемся на напряжение 18 В и ток 4 А. Но поскольку в шуруповертах, из-за специфики работы (старт, срабатывание трещетки) присутствуют броски тока, желательно выбрать блок питания с запасом по мощности.

Я выбрал китайский импульсный блок питания ALC195615 с выходным напряжением 19,5 В и током 6,15 А.

Его мощность около 120 Вт. Это почти вдвое превышает мощность двигателя равную 70 Вт.

Необходимо учесть еще одну важную особенность. При бросках тока возможно срабатывание защиты импульсного блока питания. Чтобы этого избежать, можно последовательно с шуруповертом включить мощный резистор номиналом около 1 Ом. При бросках тока это позволит избежать срабатывания защиты. Возможно потребуется подобрать величину этого резистора. У меня его нет, а роль этого резистора выполняют провода от блока питания до шуруповерта, длиной около 2 метров.

Да, напряжение на шуруповерте будет проседать, но в переходные моменты оно проседает и на штатных заряженных аккумуляторах. На качестве работы это существенно не отражается.

Важно не перегружать шуруповерт. Для закручивания больших шурупов 100 мм и более нужны мощные шуруповерты с крутящим моментом 40 Н/м и более. Можно и в слабом шуруповерте скрутить голову трещетке и заставить его работать при токах 10 и более ампер. Необходимо помнить, что в данной модели двигатель рассчитан на токи до 4 А, в нем обмотки намотаны проводом около 0,5 мм. Естественно при завышенных значениях рабочего тока он перегреется и сгорит.

На видео ниже приведены испытания по закручиванию шурупов до 75 мм при питании шуруповерта от такого блока питания.

radiomasterinfo.org.ua

Блок: 5/5 | Кол-во символов: 3485
Источник: http://i-perf.ru/shurupovert/pitanie-shurupoverta-ot-seti-svoimi-rukami.html

Сетевой блок питания для шуруповерта в корпусе от аккумулятора

Если ваш инструмент не слишком мощный – можно разместить блок питания в ручке или корпусе от испорченных аккумуляторов.

Встраиваем готовый блок питания.
Для этого надо приобрести готовый блок с подходящими характеристиками и габаритами. На радиорынках такого добра достаточно. Берете с собой корпус, и отправляетесь на примерку. Когда искомый источник питания куплен – аккуратно отделяем его от корпуса.

Размещаем в коробке от аккумуляторных батарей шуруповерта. Все компоненты должны быть надежно закреплены. При необходимости удлиняем провода, соединяющие плату управления и трансформатор. Если схема во время работы коснется металлических частей трансформатора – произойдет короткое замыкание.

Поскольку место в корпусе позволяет – разнесите плату и трансформатор для лучшего охлаждения. Какой бы качественный блок питания вы не выбрали – нагрузка будет высокая, и возможен перегрев.

Не лишним будет закрепить на силовых управляющих микросхемах дополнительные радиаторы. Поработайте шуруповертом продолжительное время, отключите его от сети и потрогайте радиодетали на плате управления.

Вы сами поймете, какие элементы нуждаются в отводе тепла. В корпусе можно проделать отверстия для циркуляции воздуха.

Переделка блока питания своими руками не отнимет много времени, а стоимость приобретенного модуля несравнима с восстановлением работоспособности аккумулятора.

Самодельная схема питания.
Если вы с паяльником на «ты» – этот материал пригодится в качестве инструкции.
Схема реализована на доноре, в виде балласта к галогеновому прожектору мощностью 150W. Добавленные компоненты указаны на схеме цветными вставками.

Добавлен выходной трансформатор от старого блока питания компьютера, оттуда же взяты диоды Шоттки. Средняя точка вторичной обмотки находится между парой по 12 витков каждая. Поскольку данная схема не запускается без нагрузки – на выходе постоянно включена лампа накаливания мощностью 15W. Заодно реализована схема подсветки.

Блок питания легко уместился в корпусе аккумулятора.

Конструкция получилась настолько удачной и недорогой – что появилась идея поставить производство на поток. При обилии дешевых китайских шуруповертов спрос будет обеспечен.

В заключение смотрите видео переделки шуруповерта на сетевой с подборкой к нему блока питания.

Блок: 4/4 | Кол-во символов: 2321
Источник: http://obinstrumente.ru/elektroinstrument/shurupovert/peredelka-shurupoverta-na-setevoe-pitanie.html

Варианты, как сделать + (Видео)

Если же в негодность пришел и блок питания, то не стоит огорчаться, так как имеются другие варианты, как запитать шуруповерт:

1. Блок питания от ПК

Питанием для шуруповерта может послужить блок от ПК, которые найти гораздо проще, нежели новую аккумуляторную батарею для прибора. Преимуществом блока питания от ПК является тот факт, что на выходе удается получать различные величины силы тока, что считается очень важным.

В конструкции блока питания от ПК имеется кулер, обеспечивающий охлаждение трансформатора и составляющих элементов, поэтому сразу можно отметить, что такой вид питания является долговечным, и в ближайшие несколько лет вы забудете о проблемах с шуруповертом.

2. Старая инверторная сварка

Запитать шуруповерт можно с помощью старой инверторной сварки, но при этом потребуются навыки владения теорией электротехники. Ведь при этом обязательно нужно добавить вторичную катушку трансформатора, что даст возможность получить на выходе вполне пригодный ток для питания электромотора прибора. Поэтому прежде чем подключать шуруповерт к сварочному аппарату, необходимо измерить на выходе ток и напряжение, которые должны соответствовать значениям прибора.

3. Автомобильный аккумулятор

Последний вариант — это автоаккумулятор, который можно подсоединить к шуруповерту и использовать его в местах, где невозможно получить питание 220 Вольт. Недостатком такого устройства является то, что долго работать шуруповертом не получится, так как автомобильный источник питания быстро разряжается. Поэтому если штатный ибп шуруповерта отказывается функционировать, что бывает очень часто, то не стоит спешить избавляться от прибора, достаточно уделить несколько часов времени и устройство будет работать еще лучше, чем с батарейкой.

Блок: 5/6 | Кол-во символов: 1768
Источник: http://instrument-blog.ru/elektroinstrumenty/kak-sdelat-shurupovyort-ot-seti.html

Переделка шуруповерта на питание от сети 220В

При выходе из строя аккумуляторной батареи и невозможности её ремонта единственный выход – переделка аккумуляторного шуруповерта в сетевой.

При этом мощность блока питания должна превышать мощность двигателя с учётом возможных перегрузок в момент завершения закручивания. В паспорте устройства она не указана, но этот параметр написан на корпусе электромотора, или его можно вычислить, подключив аппарат к источнику постоянного напряжения через амперметр. Для двигателя мощностью 70Вт достаточно блока питания 120Вт.

Важно! Мощность зарядного устройства недостаточна для его работы. При переделке аккумуляторного шуруповёрта в сетевой, на 220 вольт, необходимо использовать другой блок питания.

Использование внешнего блока питания

Внешнее питающее устройство имеет большие габариты, чем встроенное, но в любом случае, если запитать шуруповерт от сети, то инструмент будет «привязан» проводом к розетке.

Внешний блок питания

Ток, идущий от блока питания, достигает 10-15А, поэтому сечение кабеля должно быть не менее 1мм².

Интересно. Шуруповёрт можно запитать от старого автомобильного аккумулятора или от машины, через гнездо прикуривателя.

Компьютерный блок питания

Самый простой и дешёвый вариант – использование блока питания от старого компьютера мощностью не меньше 300Вт и током 15А.

В старых блоках был выключатель, в современных – для включения необходимо замкнуть провода, идущие к аппарату. Цвет этих проводов зависит от модели. Это можно узнать в интернете или методом подбора.

Выход 12В находится в четырёхштырьковом разъёме: чёрный «–», жёлтый «+».

Такие приборы имеют встроенный вентилятор, поэтому при изготовлении для него корпуса необходимо сделать отверстия или устанавливать вентилятором наружу. Лучше всего просто спрятать лишние провода внутрь корпуса.

Важно! Шуруповёрт 14, вольтовый будет работать на пониженной мощности.

Зарядное устройство для автомобильного аккумулятора

Требования к этому устройству такие же, как и при использовании компьютерного блока.

Если есть, то желательно использовать устройство со встроенным вольтметром и регулировкой напряжения. В некоторых моделях внутри установлено токоограничивающее сопротивление. Его необходимо закоротить.

Как сделать самодельный блок питания

Кроме покупного, блок питания можно изготовить самостоятельно. Для этого необходим трансформатор мощностью 160Вт, такие устанавливались в ламповых телевизорах.

Прежде всего, необходимо определить необходимое количество витков. Порядок действий следующий:

  • разобрать трансформатор;
  • с катушки отмотать все вторичные обмотки;
  • намотать 10 витков провода;
  • собрать трансформатор;
  • подсоединить к сети 220В;
  • замерить напряжение на вторичной обмотке;
  • разделить количество витков (в данном случае 10) на измеренное напряжение.

Получившуюся величину умножают на напряжение питания шуруповёрта и получают необходимое число витков.

Трансформатор

Внимание! Количество витков на вольт можно получить, измерив напряжение и посчитав витки во вторичной обмотке.

Наматывается понижающая обмотка проводом, сечением 1мм² для уменьшения падения напряжения в трансформаторе.

На выходе трансформатора переменное напряжение, а устройству необходимо постоянное, поэтому дополнительно к трансформатору устанавливается диодный мост. Он собирается из диодов на радиаторах, напряжением более 20В и током 10А. Монтируется он вместе с трансформатором или в корпусе аккумулятора, из которого вынуты элементы.

Встроенный блок питания в корпусе от аккумулятора

При наличии желания, времени и «прямых» рук блок можно разместить в корпусе аккумулятора. Для этого приобретается готовое устройство с соответствующими параметрами, вынимается из своего корпуса и монтируется в корпусе аккумулятора. Вывода припаиваются проводом, сечением не менее 1мм² к клеммам батареи, и меняется сетевой шнур на более длинный.

Встроенный блок питания

Важно! Если в корпусе блока питания были вентиляционные отверстия, то необходимо сделать аналогичные в новой конструкции.

Блок: 5/7 | Кол-во символов: 3948
Источник: https://amperof.ru/elektropribory/peredelka-shurupoverta-pitanie-ot-seti.html

Сборка исправной батареи из двух, потерявших ёмкость

Из двух неисправных устройств можно собрать одно, пригодное к эксплуатации.

Важно! Подключив к корпусу неисправного аккумулятора блок питания, второй отремонтированный обеспечит мобильность при выполнении небольших объёмов работ.

Поиск неисправных элементов

Аккумуляторная батарея собрана из отдельных элементов. Они выходят из строя не одновременно, но даже один неисправный элемент ухудшает работу всей батареи.

Для определения потерявших ёмкость частей необходимо:

  • зарядить аккумулятор;
  • поработать до потери мощности;
  • разобрать батарею;
  • замерить напряжение на каждом элементе в отдельности.

Батарейки, на которых напряжение будет заметно меньше остальных или вообще отсутствовать, необходимо заменить.

Ремонт аккумулятора

После определения и удаления неисправных частей, из оставшихся собирается устройство, пригодное к дальнейшей эксплуатации. Соединение производится пайкой, проводами сечением 1,5мм² или полосой, аналогичной той, которой детали соединялись раньше.

При недостаточном количестве исправных элементов докупаем недостающие или переделываем инструмент на сетевое питание 220 вольт.

Знание того, как переделать аккумуляторный шуруповерт в сетевой своими руками, поможет сохранить деньги и не приобретать новое устройство.

Блок: 6/7 | Кол-во символов: 1276
Источник: https://amperof.ru/elektropribory/peredelka-shurupoverta-pitanie-ot-seti.html

Меры предосторожности

После переделки шуруповерта важно придерживаться таких мер предосторожности:

  • Обеспечьте для прибора отдых каждые 20 минут работы, что позволит продлить срок его эксплуатации;
  • Не следует работать с прибором на высоте более 2 метров от земли;
  • Производите периодически очистку блока питания от пыли;
  • Следите за тем, чтобы электрический кабель во время работы не был пережат, натянут или поддавался негативным факторам, что может привести к созданию тока короткого замыкания.

После переделки, соблюдая правила предосторожности, старый шуруповерт прослужит дольше новых двух.

Блок: 6/6 | Кол-во символов: 624
Источник: http://instrument-blog.ru/elektroinstrumenty/kak-sdelat-shurupovyort-ot-seti.html

Кол-во блоков: 15 | Общее кол-во символов: 24968
Количество использованных доноров: 5
Информация по каждому донору:
  1. https://grounde.ru/kak-peredelat-akkumulyatornyj-shurupovyort-dlya-raboty-ot-seti-220-v-ili-vneshnego-istochnika-pitaniya-instrukcii.html: использовано 3 блоков из 5, кол-во символов 5258 (21%)
  2. http://i-perf.ru/shurupovert/pitanie-shurupoverta-ot-seti-svoimi-rukami.html: использовано 1 блоков из 5, кол-во символов 3485 (14%)
  3. https://amperof.ru/elektropribory/peredelka-shurupoverta-pitanie-ot-seti.html: использовано 5 блоков из 7, кол-во символов 8169 (33%)
  4. http://instrument-blog.ru/elektroinstrumenty/kak-sdelat-shurupovyort-ot-seti.html: использовано 4 блоков из 6, кол-во символов 4501 (18%)
  5. http://obinstrumente.ru/elektroinstrument/shurupovert/peredelka-shurupoverta-na-setevoe-pitanie.html: использовано 2 блоков из 4, кол-во символов 3555 (14%)

stroy-portall.com

Как переделать аккумуляторный шуруповерт в сетевой (220в) своими руками

Аккумуляторный шуруповёрт — прекрасный помощник в хозяйстве. Инструмент вместе с мастером работает в доме и в саду, трудится в гараже или в поле.

До тех пор, пока не сядет аккумулятор. Количество циклов заряд-разряд у аккумулятора ограничено, батарея портится и от безделья: саморазряд разрушает элементы.

В среднем аккумулятор…

Как переделать аккумуляторный шуруповёрт для работы от сети 220 В или внешнего источника питания: инструкции

Аккумуляторный шуруповёрт — прекрасный помощник в хозяйстве. Инструмент вместе с мастером работает в доме и в саду, трудится в гараже или в поле. До тех пор, пока не сядет аккумулятор. Количество циклов заряд-разряд у аккумулятора ограничено, батарея портится и от безделья: саморазряд разрушает элементы. В среднем аккумулятор живёт 3 года, после чего его приходится заменять. Спасти инструмент можно, переделав его в сетевой. Переделка выполняется разными способами.

Действительно ли стоит переделывать?

Без аккумуляторов шуруповёрт превращается в железку. Когда батареи перестают держать заряд, приходится искать новые элементы питания. Во-первых, это дорого — цена аккумуляторов составляет до 80% стоимости шуруповёрта, эффективнее купить новый инструмент. Во-вторых, батареи не всегда бывают в продаже, например, если модель снята с производства. В-третьих, рачительный хозяин стремится использовать все возможности для экономии средств.

Переделка аккумуляторного шуруповёрта для работы от электрической сети — хороший выход. Что это даёт:

  1. Инструмент получает новую жизнь.
  2. Больше не нужны батареи, требующие заряда.
  3. Крутящий момент инструмента не зависит от заряда батареи.

Недостаток переделанной конструкции — зависимость от розетки и длины сетевого кабеля.

Внимание! Работы на высоте, пр

derevyannie-doma.com

Как Переделать Аккумуляторный Шуруповерт В Сетевой

Переделка шуруповерта с аккумуляторного на сетевое питание. Аккумуляторный шуруповерт makita (макита), bosch (бош), интерскол в спб Вариантов много – результат один!

Те, кто использовал аккумуляторный шуруповерт – оценил его удобство. Мгновенно, не путаясь в проводах, есть вариант подлезть в недоступные ниши. Пока не разрядится аккумулятор.

Это 1-ый недочет – нуждается в постоянной подзарядке. К некий момент батареи выработают собственный ресурс циклов перезаряда.

Это второй недостаток. } миф момент наступит тем лет 30, чем дешевле ваш инструмент. Сберегая средства в покупке, мы в большинстве случаев получаем дешевые китайские «no-name» приборы.


В решении этого вопроса нет ничего постыдного, но следует осознавать: производитель сберегает так же, так же как и вы. Как следует, самый дорогой блок (как понятно конкретно батарея) при комплектации будет самым дешевеньким. В процессе мы получаем хороший инструмент с исправным движком не изношенным редуктором, который не работает в силу плохого аккума.

Естественно вариант приобрести новый набор батарей, как еще его именуют поменять в блоке неисправные батареи. Но это экономное мероприятие. Цена сравнима с покупкой нового шуруповерта.

2-ой вариант – применение запасного по другому старенького аккума от автомобиля (если он у вас имеется). Как досадно бы это не звучало стартерная батарея имеет большой вес, не использование таким тандемом не совершенно комфортабельно.

Выход есть – переделка шуруповерта в сетевой

Реализовать, тут пропадает одно из преимуществ аккумуляторного инструмента – мобильность. Но для работ в помещениях с доступом к сети 220 вольт – это хороший выход. Тем паче что вы даете новейшую жизнь сломанному инструменту.

Есть две концепции, как из аккумуляторного шуруповерта сделать сетевой:

    Наружный блок питания. Мысль не такая абсурдная, как кажется. Даже большой не тяжкий понижающий выпрямитель может просто стоять около розетки. Аккумуляторный шуруповерт makita (макита), bosch (бош), интерскол в спб Вы идиентично привязаны к блоку питания, не к воткнутой сетевой вилке. Очень много коментов, низнаю как у кого, но кратко разкажу купил болгарку и шуруповерт сетевой статус, в мшу сдохла кнопка пуск, а в шурупе трищетка слабая, шнур отрываетса от ручки, патрон. А низковольтный шнур делают хоть какой длины;

Соответственно, питающий шнур на 12-19 вольт должен с огромным сечением, ежели на 220 вольт.

  • Блок питания в корпусе от аккума. Мобильность сохраняется, вы ограничены только длиной сетевого кабеля. Единственная неувязка – как втиснуть довольно мощнейший трансформатор в маленький корпус. Вопросы относительно того, как работает магазинный малогабаритный шуруповерт от сети – есть вариант не задавать. Там вначале установлен мотор на 220 вольт. И опять вспоминаем закон Ома, не осознаем, что мощнейший электродвигатель на 220 вольт для вас больше понравятся малогабаритным.
  • Переделка шуруповерта своими руками

    Рассмотрим вариант с выносным блоком питания

    Использование блока питания от персонального компьютера.
    На радиорынке за маленькую цена всегда можно приобрести старенькый блок питания от ПК. Нужен вариант формата «АТ», который было надо выключать кнопкой после выхода из системы.

    Юзеры со стажем помнят такие системные блоки. Основное преимущество игровых слотов такового БП дополнительно в таком, что там указана добросовестная мощность. Если написано 300W – значить есть вариант смело снять с 12-вольтового выхода 15-16 ампер (и опять обращаемся к закону Ома). Этого полностью хватает для питания среднего шуруповерта.

    Читайте так же

    Такие блоки имеют в комплекте кнопку включения. Дополнительное основное преимущество игровых слотов – наличие вентилятора остывания не продвинутой позволяющей вести бухгалтерский учет (софт) защиты от перегрузки. Если вы станете прятать источник питания в прекрасный корпус – еще необходимо держать в голове бросить отверстие для вентиляции.

    Переделка аккумуляторного шуруповерта в сетевой

    Простая передка своими руками из подручных средств. лайф канал

    Аккумуляторный шуруповерт от сети 220. Простейший способ

    Переделал шуруповерт Интерскол для работы без аккумулятора от сети 220 вольт.

    Подключение очень обычное. Темный провод (-), желтоватый провод (12V).

    Ограничения – шуруповерт с напряжением питания выше 14 вольт, работать не будет.

    Использование зарядного устройства для автомобильного аккумулятора.
    Принцип тот же, что не с применением компьютерного блока питания. Надо приобрести старый блок заряда для стартерных батарей. Современная мода на компактные импульсные зарядники оставила за бортом аналоговые линейные приборы, с ручной регулировкой напряжения и тока заряда. Поэтому такой прибор можно приобрести на автомобильном рынке за символическую стоимость.

    Хорошо, если напряжение можно регулировать плавно – в таком случае, ваш импровизированный блок питания подойдет к любому шуруповерту. Аккумуляторный шуруповерт makita (макита), bosch (бош), интерскол в спб Переделка его на сетевой инструмент сводится к подключению входа электромотора к силовым клеммам зарядного устройства.

    Изготовление самодельного блока питания.
    Если вы знакомы с принципами построения электрических схем – можно самостоятельно изготовить блок питания. Схема, дающая общие понятия – на иллюстрации.

    Трансформатор можно подобрать от старого лампового телевизора, или другой бытовой техники. Очень много коментов, низнаю как у кого, но кратко разкажу купил болгарку и шуруповерт сетевой статус, в мшу сдохла кнопка пуск, а в шурупе трищетка слабая, шнур отрываетса от ручки, патрон. Мощность по 220 вольтам 250-350W. Главное, блок питания – донор не должен быть импульсным.

    Напряжение на вторичной обмотке 24-30 вольт. Вторичная обмотка выполняется из провода соответствующего сечения. Впрочем, если ток выходной обмотки будет не менее 15 ампер (см. спецификацию трансформатора) – беспокоиться не о чем. После потерь на диодном мосту (1-1,5 В на диоде) вы получите требуемое значение на выходе.

    Если вы имеете электротехническое образование – произведите расчет самостоятельно. Или практическим способом: подключив в качестве нагрузки лампу накаливания 220 вольт 100W, замерьте напряжение на выходе. Если оно превышает потребности шуруповерта – уменьшите количество витков вторичной обмотки трансформатора.

    Сетевой блок питания для шуруповерта в корпусе от аккумулятора

    Если ваш инструмент не слишком мощный – можно разместить блок питания в ручке или корпусе от испорченных аккумуляторов.

    Встраиваем готовый блок питания.
    Для этого надо приобрести готовый блок с подходящими характеристиками и габаритами. На радиорынках такого добра достаточно. Берете с собой корпус, и отправляетесь на примерку. Когда искомый источник питания куплен – аккуратно отделяем его от корпуса.

    Читайте так же

    Размещаем в коробке от аккумуляторных батарей шуруповерта. Все компоненты должны быть надежно закреплены. При необходимости удлиняем провода, соединяющие плату управления и трансформатор. Если схема во время работы коснется металлических частей трансформатора – произойдет короткое замыкание.

    Поскольку место в корпусе позволяет – разнесите плату и трансформатор для лучшего охлаждения. Какой бы качественный блок питания вы не выбрали – нагрузка будет высокая, и возможен перегрев.

    Не лишним будет закрепить на силовых управляющих микросхемах дополнительные радиаторы. Поработайте шуруповертом продолжительное время, отключите его от сети и потрогайте радиодетали на плате управления.

    Вы сами поймете, какие элементы нуждаются в отводе тепла. В корпусе можно проделать отверстия для циркуляции воздуха.

    Переделка блока питания своими руками не отнимет много времени, а стоимость приобретенного модуля несравнима с восстановлением работоспособности аккумулятора.

    Самодельная схема питания.
    Если вы с паяльником на «ты» — этот материал пригодится в качестве инструкции.
    Схема реализована на доноре, в виде балласта к галогеновому прожектору мощностью 150W. Очень много коментов, низнаю как у кого, но кратко разкажу купил болгарку и шуруповерт сетевой статус, в мшу сдохла кнопка пуск, а в шурупе трищетка слабая, шнур отрываетса от ручки, патрон. Добавленные компоненты указаны на схеме цветными вставками.

    Добавлен выходной трансформатор от старого блока питания компьютера, оттуда же взяты диоды Шоттки. Средняя точка вторичной обмотки находится между парой по 12 витков каждая. Поскольку данная схема не запускается без нагрузки – на выходе постоянно включена лампа накаливания мощностью 15W. Аккумуляторный шуруповерт – удобный и необходимый в хозяйстве инструмент. При эксплуатации «от случая к случаю», он может верой и. Заодно реализована схема подсветки.

    Блок питания легко уместился в корпусе аккумулятора.

    Конструкция получилась настолько удачной и недорогой – что появилась идея поставить производство на поток. При обилии дешевых китайских шуруповертов спрос будет обеспечен.

    В заключение смотрите видео переделки шуруповерта на сетевой с подборкой к нему блока питания.

    Читайте так же

    ctln.ru

    Как Переделать Шуруповерт На Питание От Сети

    Как переделать аккумуляторный шуруповёрт в сетевой разными способами

    Превосходный ассистент в хозяйстве — аккумуляторный шуруповёрт. Инструмент } миф будет у вас всюду, но работает он ровно пока, пока аккумулятор не сядет, но количество циклов заряда у него ограничено, даже от бездельничания батарея может испортиться. Батареи живут около трёх лет, не по истечении сих пор придётся его поменять. Есть вариант спасти инструмент, если переработать его из аккумуляторного в сетевой, не есть разные методы таковой переделки.

    Зачем переделывать аккумуляторный шуруповёрт?

    Для чего переделывать шуруповёрт? Когда появляется такая необходимость? Если вы читаете эту статью, не существует такового человека, уже успели оценить всё удобство этого инструмента. Без излишних проводков не всегда пользуйтесь им даже в самых труднодоступных местах, пока аккумулятор не сядет. Это не является первым недочетом шуруповёрта. Чем дешевле инструмент, тем резвее его аккумулятор исчерпает ресурсы циклов зарядки. Вот не 2-ой недочет. Не надо осознавать, что производитель сберегает точно так же, так же как и вы, не ничего необыкновенного в данном деле нет. Вы узнаете как правильно подключить однофазные электродвигатели на 220 вольт на примере моторов от стиральной машины. Покупка нового аккума по расходам фактически не отличается от покупки шуруповёрта, но выход числятся на данный момент подвергнутся рассмотрению варианты переделки шуруповёрта с аккумуляторного на сетевое питание.

    Существует несколько способов переделать шуруповёрт из аккумуляторного в сетевой:

    • используя зарядку от ноутбука;
    • используя блок питания от ПК;
    • используя автомобильный аккумулятор;
    • используя блок питания от галогеновых ламп;
    • используя китайскую плату блока питания на 24V.

    Как переделать аккумуляторный шуруповёрт для работы от сети 220 вольт?

    Методы переделки аккумуляторного шуруповёрта для работы от сети различаются по сложности. Подключение зарядки от ноутбука почти не требует знаний, для монтажа компьютерного блока питания нужно дружить с паяльником, а для перенастройки китайского блока мастер должен уметь обращаться с измерительными приборами.

    Используя зарядку от ноутбука

    Этот метод потребует от вас минимум технических знаний. Если возникла потребность переделать шуруповёрт в сетевой, вам сможет помочь ненужная зарядка от ноутбука, так как она имеет схожие характеристики и без труда найдётся в любом доме. Сперва необходимо посмотреть, какое выходное напряжение у зарядки. Подойдут зарядные устройства на 12–19В.

    Потребуется доработать аккумуляторный блок, для этого нужно его разобрать и достать оттуда вышедшие из строя аккумуляторные батареи.

    1. Взять зарядку от ноутбука.
    2. Отрезать разъём и зачистить провода от изоляции.
    3. Взять оголённые провода и припаять их. Если нет такой возможности, примотать их изолентой.
    4. Сделать в корпусе отверстие для провода и собрать конструкцию.

    Читайте так же

    ??Как перевести шуруповёрт на питание от сети 220

    Сетевые шуруповёрты Россия

    Как переделать шуруповерт на сетевой 220

    Когда аккумуляторы не держат заряд и выработали свой ресурс, а шуруповерт еще находится в хорошем состояни

    Задействовав внешний блок питания от компьютера

    Итак, вам понадобится блок питания «АТ» формата. Вполне вероятно, что вы найдёте его у себя дома, но можно и без проблем приобрести старый работающий блок питания на любом радиорынке. Его стоимость вряд ли будет велика. Подключил от старой стиралки двигатель на наждак через реле из комплекта, как у вас показано на схеме. Очень важно помнить, что подойдёт блок питания, мощность которого составляет 300–350 Вт, а ток в цепи 12 В — не ниже 16 А.

    Действия по переделке следующие:

    1. Раскрутить корпус блока питания. Под корпусом вы увидите вентилятор, плату и множество проводов, которые идут от платы к разъёмам.
    2. Требуется снять защиту от включения. Для этого надо найти на большом квадратном разъёме зелёный провод.
    3. Соединить зелёный провод с любым чёрным проводом из этого же разъёма. Для удобства можно обрезать его покороче и оставить внутри корпуса. Как вариант, можно использовать перемычку из маленького кусочка провода.
    1. Обрезать ненужные провода, оставив жёлтый и чёрный.
    2. Используя кусок провода как удлинитель, чтобы блок питания при работе мог находиться в удобном месте, припаиваем его к жёлтому и к чёрному проводам
    3. Другой конец провода прикрепляем на клеммы пустого аккумуляторного отсека, как и в предыдущей инструкции.

    Видео: как переделать шуруповёрт для работы от сети

    Используя автомобильный аккумулятор

    Принцип такой переделки не отличается от способа с использованием зарядки от ноутбука. Благодаря нынешним тенденциям на компактные импульсные зарядки, линейные аналоговые приборы с ручным управлением можно купить на авторынке по весьма привлекательной цене.

    Если напряжение на аккумуляторе меняется плавным образом, то он подойдёт к абсолютно любому шуруповёрту, и переделка такого инструмента производится следующим образом:

    1. Для подключения шуруповёрта к автомобильному аккумулятору следует использовать недорогие провода с малым сечением, подойдут автомобильные провода для прикуривания.
    2. На всех сторонах каждого из проводов отрезать так называемые «крокодилы», на свободном конце зачистить провод от изоляции на 2–3 см.

    Взяв китайскую плату блока питания

    Итак, речь идёт о блоке питания с выходным напряжением 24 В и максимальным током 9 А. Шуруповёрты обычно рассчитаны под напряжение 12 В либо 18 В, поэтому сначала придётся понизить напряжение до приемлемого уровня.

    Читайте так же

    Чтобы изменить выходное напряжение, нужно внести доработку в цепь обратной связи. За выходное напряжение отвечает резистор под позицией R10. Рассмотрим на примере как сделать пилораму рамную. Это лишь приблизительная схема, в зависимости от необходимых параметров и выбранной конструкции она может отличаться. Его номинал 2320 Ом. Вместо этого резистора установим подстроечный резистор, таким образом появится возможность изменять выходное напряжение блока питания под наши нужды, номинал подстроечного резистора 10 кОм.

      Выпаять постоянный резистор.

    Если аккумулятор неисправен: как сделать адаптер для шуруповёрта?

    Есть два способа сделать адаптер: использовать старый аккумуляторный блок, ведь в нём уже есть разъём который подойдёт под шуруповёрт, или подсоединить провода напрямую в рукоять.

    Подключив старый аккумуляторный блок

    Подключение старого блока выполняется следующим образом:

      Для начала потребуется разобрать аккумуляторный блок, для этого открутить винты как показано на рисунке.

    Подсоединяя провода напрямую

    Подсоединение проводов напрямую к шуруповёрту выполняется так:

      Чтобы подсоединить провода напрямую, нужно для начала разобрать шуруповёрт, то есть открутить болты, скрепляющие две половинки корпуса.

    Поздравляем! Теперь, когда вы узнали, как переделать шуруповёрт в сетевой, вы сможете применить эти знания на практике. И неважно, заряжен ваш шуруповёрт или нет. Не придётся задумываться над тем, насколько хватит батареи. Удачи вам в переделке!

    Читайте так же

    ctln.ru

    Переделка Шуруповерта Для Работы От Сети

    Как переделать аккумуляторный шуруповёрт в сетевой разными способами

    Превосходный ассистент в хозяйстве — аккумуляторный шуруповёрт. Инструмент Данный будет у вас всюду, как досадно бы это не звучало работает он ровно пока, пока аккумулятор не сядет, но количество циклов заряда у него ограничено, даже от бездельничания батарея может испортиться. Батареи живут около трёх лет, не по истечении сих пор придётся его поменять. Есть вариант спасти инструмент, если переработать его из аккумуляторного в сетевой, не есть разные методы таковой переделки.

    Зачем переделывать аккумуляторный шуруповёрт?

    Для чего переделывать шуруповёрт? Когда появляется такая необходимость? Если вы читаете эту статью, не существует такового человека, уже успели оценить всё удобство этого инструмента. Без излишних проводков не мгновенно воспользуйтесь им даже в самых труднодоступных местах, пока аккумулятор не сядет. Это не является первым недочетом шуруповёрта. Чем дешевле инструмент, тем резвее его аккумулятор исчерпает ресурсы циклов зарядки. Вот не 2-ой недочет. Не надо осознавать, что производитель сберегает точно так же, так же как и вы, не ничего необыкновенного тут нет. Покупка нового аккума по расходам фактически не отличается от покупки шуруповёрта, как досадно бы это не звучало выход считается на данный момент подвергнутся рассмотрению варианты переделки шуруповёрта с аккумуляторного на сетевое питание.

    Существует несколько методов переработать шуруповёрт из аккумуляторного в сетевой:

    • используя зарядку от ноутбука;
    • используя блок питания от ПК;
    • используя аккумулятор авто;
    • используя блок питания от галогеновых ламп;
    • используя китайскую плату блока питания на 24V.

    Как переделать аккумуляторный шуруповёрт для работы от сети 220 вольт?

    Способы переделки аккумуляторного шуруповёрта для работы от сети различаются по трудности. Подключение зарядки от ноутбука практически не просит познаний, для монтажа компьютерного блока питания необходимо дружить с паяльничком, для перенастройки китайского блока мастер должен уметь обращаться с измерительными устройствами.

    Используя зарядку от ноутбука

    } миф способ востребует от вас на уровне кинозала технических познаний. Если появилась потребность переработать шуруповёрт в сетевой, для вас сумеет посодействовать ненадобная зарядка от ноутбука, потому что подобна нефти имеет идентичные свойства не просто найдётся в каждом доме. Сначала нужно поглядеть, какое выходное напряжение у зарядки. Подходят зарядные устройства на 12–19В.

    Будет нужно доработать аккумуляторный блок, для этой цели для вас необходимо его разобрать не достать оттуда сломавшиеся автоаккумуляторы.

    1. Взять зарядку от ноутбука.
    2. Отрезать разъём не зачистить провода от изоляции.
    3. Взять оголённые провода не припаять их. Если нет таковой способности, примотать их изолентой.
    4. Сделать в корпусе отверстие для провода не собрать конструкцию.

    Читайте так же

    Переделка шуруповерта 12 в для работы от сети 220в. Для тех, кто любит делать все по старинке и не признает чудеса электроники, более надежными кажутся работающие от сети шуруповерты. Мой вариант.

    Переделка шуруповерта 12 в для работы от сети 220в. Мой вариант. Инструменты Лучший выбор Инструменты banggood

    ??Как перевести шуруповёрт на питание от сети 220

    Сетевые шуруповёрты Россия

    Задействовав внешний блок питания от компьютера

    Что все-таки пригодится, нужно блок питания «АТ» формата. Полностью возможно, что вы найдёте его у себя дома, но естественно не просто приобрести старенькый работающий блок питания на любом радиорынке. Его цена не будет велика. Принципно держать в голове, что подойдёт блок питания, мощность которого составляет 300–350 Вт, а ток в цепи 12 В — не ниже 16 А.

    Деяния по переделке последующие:

    1. Раскрутить корпус блока питания. Под корпусом можно узреть вентилятор, плату не огромное количество проводов, которые идут от платы к разъёмам.
    2. Требуется снять защиту от включения. Для этой цели для вас нужно отыскать на большенном квадратном разъёме зелёный провод.
    3. Соединить зелёный провод с хоть каким чёрным проводом из этого же разъёма. Для удобства естественно обрезать его покороче не бросить снутри корпуса. По мере надобности, употребляют перемычку из малеханького куска провода.
    1. Обрезать ненадобные провода, оставив жёлтый не чёрный.
    2. Используя кусочек провода как удлинитель, чтоб блок питания во время работы мог находиться в комфортном месте, припаиваем его к жёлтому не к чёрному проводам
    3. Другой конец провода прикрепляем на клеммы пустого аккумуляторного отсека, так же как и в предшествующей аннотации.

    Видео: как переделать шуруповёрт для работы от сети

    Используя автомобильный аккумулятор

    Принцип таковой переделки не отличается от метода с применением зарядки от ноутбука. Благодаря сегодняшним тенденциям на малогабаритные импульсные зарядки, линейные аналоговые приборы неавтоматизированные приобретают на авторынке по очень симпатичной стоимости.

    Если напряжение на аккуме изменяется плавным образом, то он подойдёт к полностью хоть какому шуруповёрту, не переделка такового инструмента делается так:

    1. Для подключения шуруповёрта к авто аккуму следует использовать дешевые провода с малым сечением, подходят авто провода для прикуривания.
    2. На всех сторонах каждого из проводов отрезать так именуемые «крокодилы», на свободном конце зачистить провод от изоляции на 2–3 см.

    Взяв китайскую плату блока питания

    Что необходимо, речь идёт о блоке питания с выходным напряжением 24 В не наибольшим током 9 А. Шуруповёрты обычно рассчитаны под напряжение 12 В или 18 В, потому поначалу придётся снизить напряжение до применимого уровня.

    Читайте так же

    Чтоб поменять выходное напряжение, необходимо внести доработку в цепь связи с клиентами. За выходное напряжение отвечает резистор под позицией R10. Его номинал 2320 Ом. Заместо этого резистора установим подстроечный резистор, таким макаром появится возможность изменять выходное напряжение блока питания под наши нужды, номинал подстроечного резистора 10 кОм.

      Выпаять неизменный резистор.

    Если аккумулятор неисправен: как сделать адаптер для шуруповёрта?

    Бывают два метода сделать адаптер: использовать старенькый аккумуляторный блок, в нём уже бывают разъём который подойдёт под шуруповёрт, по другому говоря подсоединить провода впрямую в рукоять.

    Подключив старый аккумуляторный блок

    Подключение старенького блока производится так:

      Сначала будет нужно разобрать аккумуляторный блок, для этой цели открутить винты как показано на рисунке.

    Подсоединяя провода напрямую

    Подсоединение проводов впрямую к шуруповёрту производится так:

      Чтоб подсоединить провода впрямую, необходимо сначала разобрать шуруповёрт, то естественно открутить болты, скрепляющие две половинки корпуса.

    Поздравляем! Сейчас, когда вы узнали, как переработать шуруповёрт в сетевой, не представит труда применить эти познания фактически. Для тех, кто любит делать все по старинке и не признает чудеса электроники, более надежными кажутся работающие от сети шуруповерты. Не непринципиально, заряжен ваш шуруповёрт по другому говоря нет. Не придётся думать над вопросом, как хватит батареи. Фортуны для вас в переделке!

    Читайте так же

    ctln.ru

    Как Переделать Питание Шуруповерта От Сети

    Как переделать аккумуляторный шуруповёрт в сетевой разными способами

    Превосходный ассистент в хозяйстве — аккумуляторный шуруповёрт. Инструмент Данный будет у вас всюду, но работает он ровно пока, пока аккумулятор не сядет, но количество циклов заряда у него ограничено, даже от бездельничания батарея может испортиться. Батареи живут около трёх лет, не по истечении сих пор придётся его поменять. Можно спасти инструмент, если переработать его из аккумуляторного в сетевой, не есть разные методы таковой переделки.

    Зачем переделывать аккумуляторный шуруповёрт?

    Для чего переделывать шуруповёрт? Когда появляется такая необходимость? Если вы читаете эту статью, каждый грезит, уже успели оценить всё удобство этого инструмента. Без излишних проводков не всегда воспользуйтесь им даже в самых труднодоступных местах, пока аккумулятор не сядет. Это не является первым недочетом шуруповёрта. Чем дешевле инструмент, тем резвее его аккумулятор исчерпает ресурсы циклов зарядки. Вот не 2-ой недочет. Не для вас нужно осознавать, что производитель сберегает точно так же, так же как и вы, не ничего необыкновенного тут нет. Покупка нового аккума по расходам фактически не отличается от покупки шуруповёрта, но выход стали на данный момент подвергнутся рассмотрению варианты переделки шуруповёрта с аккумуляторного на сетевое питание.

    Существует несколько способов переделать шуруповёрт из аккумуляторного в сетевой:

    • используя зарядку от ноутбука;
    • используя блок питания от ПК;
    • используя автомобильный аккумулятор;
    • используя блок питания от галогеновых ламп;
    • используя китайскую плату блока питания на 24V.

    Как переделать аккумуляторный шуруповёрт для работы от сети 220 вольт?

    Методы переделки аккумуляторного шуруповёрта для работы от сети различаются по сложности. Подключение зарядки от ноутбука почти не требует знаний, для монтажа компьютерного блока питания нужно дружить с паяльником, а для перенастройки китайского блока мастер должен уметь обращаться с измерительными приборами.

    Используя зарядку от ноутбука

    Этот метод потребует от вас минимум технических знаний. Если возникла потребность переделать шуруповёрт в сетевой, вам сможет помочь ненужная зарядка от ноутбука, так как она имеет схожие характеристики и без труда найдётся в любом доме. Сперва необходимо посмотреть, какое выходное напряжение у зарядки. Подойдут зарядные устройства на 12–19В.

    Потребуется доработать аккумуляторный блок, для этого нужно его разобрать и достать оттуда вышедшие из строя аккумуляторные батареи.

    1. Взять зарядку от ноутбука.
    2. Отрезать разъём и зачистить провода от изоляции.
    3. Взять оголённые провода и припаять их. Если нет такой возможности, примотать их изолентой.
    4. Сделать в корпусе отверстие для провода и собрать конструкцию.

    Читайте так же

    ??Как перевести шуруповёрт на питание от сети 220

    Сетевые шуруповёрты Россия

    Питание шуруповерта от сети 220В

    Создание простого трансформаторного БП для питания шуруповерта от сети 220В. Описан процесс перемотки транс

    Задействовав внешний блок питания от компьютера

    Итак, вам понадобится блок питания «АТ» формата. Вполне вероятно, что вы найдёте его у себя дома, но можно и без проблем приобрести старый работающий блок питания на любом радиорынке. Его стоимость вряд ли будет велика. Очень важно помнить, что подойдёт блок питания, мощность которого составляет 300–350 Вт, а ток в цепи 12 В — не ниже 16 А.

    Действия по переделке следующие:

    1. Раскрутить корпус блока питания. Под корпусом вы увидите вентилятор, плату и множество проводов, которые идут от платы к разъёмам.
    2. Требуется снять защиту от включения. Для этого надо найти на большом квадратном разъёме зелёный провод.
    3. Соединить зелёный провод с любым чёрным проводом из этого же разъёма. Для удобства можно обрезать его покороче и оставить внутри корпуса. Как вариант, можно использовать перемычку из маленького кусочка провода.
    1. Обрезать ненужные провода, оставив жёлтый и чёрный.
    2. Используя кусок провода как удлинитель, чтобы блок питания при работе мог находиться в удобном месте, припаиваем его к жёлтому и к чёрному проводам
    3. Другой конец провода прикрепляем на клеммы пустого аккумуляторного отсека, как и в предыдущей инструкции.

    Видео: как переделать шуруповёрт для работы от сети

    Используя автомобильный аккумулятор

    Принцип такой переделки не отличается от способа с использованием зарядки от ноутбука. Благодаря нынешним тенденциям на компактные импульсные зарядки, линейные аналоговые приборы с ручным управлением можно купить на авторынке по весьма привлекательной цене.

    Если напряжение на аккумуляторе меняется плавным образом, то он подойдёт к абсолютно любому шуруповёрту, и переделка такого инструмента производится следующим образом:

    1. Для подключения шуруповёрта к автомобильному аккумулятору следует использовать недорогие провода с малым сечением, подойдут автомобильные провода для прикуривания.
    2. На всех сторонах каждого из проводов отрезать так называемые «крокодилы», на свободном конце зачистить провод от изоляции на 2–3 см.

    Взяв китайскую плату блока питания

    Итак, речь идёт о блоке питания с выходным напряжением 24 В и максимальным током 9 А. Шуруповёрты обычно рассчитаны под напряжение 12 В либо 18 В, поэтому сначала придётся понизить напряжение до приемлемого уровня.

    Читайте так же

    Чтобы изменить выходное напряжение, нужно внести доработку в цепь обратной связи. За выходное напряжение отвечает резистор под позицией R10. Его номинал 2320 Ом. Вместо этого резистора установим подстроечный резистор, таким образом появится возможность изменять выходное напряжение блока питания под наши нужды, номинал подстроечного резистора 10 кОм.

      Выпаять постоянный резистор.

    Если аккумулятор неисправен: как сделать адаптер для шуруповёрта?

    Есть два способа сделать адаптер: использовать старый аккумуляторный блок, ведь в нём уже есть разъём который подойдёт под шуруповёрт, или подсоединить провода напрямую в рукоять.

    Подключив старый аккумуляторный блок

    Подключение старого блока выполняется следующим образом:

      Для начала потребуется разобрать аккумуляторный блок, для этого открутить винты как показано на рисунке.

    Подсоединяя провода напрямую

    Подсоединение проводов напрямую к шуруповёрту выполняется так:

      Чтобы подсоединить провода напрямую, нужно для начала разобрать шуруповёрт, то есть открутить болты, скрепляющие две половинки корпуса.

    Поздравляем! Теперь, когда вы узнали, как переделать шуруповёрт в сетевой, вы сможете применить эти знания на практике. И неважно, заряжен ваш шуруповёрт или нет. Не придётся задумываться над тем, насколько хватит батареи. Удачи вам в переделке!

    Читайте так же

    ctln.ru

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
