питание от сети 220 вольт, переделка своими руками

Продлить жизнь аккумуляторному шуруповерту можно, если переделать его на сетевой

Те, кто хотя бы однажды пользовался аккумуляторным шуруповертом, не могли не оценить его удобство. Не путаясь в проводах, в любой момент вы можете проникнуть прибором в труднодоступные ниши, привезти его на дачу, или вынести на улицу и подлатать детскую площадку. Но все преимущества такого прибора хороши, пока не разрядился аккумулятор.

Содержание материала:

Как переделать аккумуляторное устройство на шуруповерт от сети 220 вольт

Сегодня шуруповерт относится к приборам, которые мы очень часто используем в быту. На производстве он также незаменим. Этот прибор подходит для выполнения различных электромонтажных и строительных работ. С его помощью собирают мебель и другие предметы, конструкция которых требует наличия резьбовых соединений.

Шуруповерт с аккумуляторным приводом обладает компактностью и мобильностью. Но не все рады этим преимуществам, потому, что у прибора быстро садится аккумулятор, и приходится прерывать работы на половине пути. Поэтому, многих владельцев данного инструмента интересует вопрос, как можно переделать шуруповерт с аккумулятором на сетевой.

Для того чтобы переделать аккумуляторное устройство на сетевой шуруповерт, необходимо заранее подготовить материалы и инструменты для работы

Причиной данного решения становится еще и тот факт, что при долгом неиспользовании прибора происходит самостоятельная его разрядка аккумулятора, которая приводит к поломке шуруповерта из-за разрушения некоторых элементов. Отремонтировать вышедшую из строя батарею невозможно, а приобрести новую не всегда предоставляется возможным. Нередко комплектующие детали можно приобрести только у официальных представителей фирмы-производителя. Соответственно стоимость нового аккумулятора будет практически равна стоимости нового шуруповерта. Поэтому, некоторые умельцы приходят к решению превратить шуруповерт в сетевой.

Необходимые для этого материалы и инструменты:

  • Зарядное устройство от этого шуруповерта;
  • Его родной аккумулятор;
  • Мягкий многожильный электрический кабель;
  • Паяльник и припой;
  • Изоляционная лента;
  • Кислота.

Для начала, к клеммам зарядного устройства нужно припаять отставшие концы кабеля. Нужно знать, что медные провода кабеля с латунными контактами можно спаять лишь после того, как обработать их кислотой. Специалисты рекомендуют использовать специальный припой, но иногда используются и самые простые способы в виде обработки кислотой.

Зачем нужно переделывать шуруповерт с питанием от сети

Для того, чтобы вы без лишних проводов, в любой момент могли воспользоваться шуруповертом даже в наиболее труднодоступных местах, переделывают мобильный шуруповерт на сетевой.

Произвести такую процедуру не так уж и сложно, как это кажется на первый взгляд. При наличии соответствующих навыков и всех необходимых комплектующих, выполнение этого процесса потребуется немного времени.

Переделать аккумуляторный шуруповерт сложно, поэтому можно обратиться за помощью к мастеру

Способы переделки аккумуляторного шуруповерта в сетевой различаются по сложности. Один из них – запитка зарядки от ноутбука практически не требует знаний и умений. Для монтажа компьютерного устройства питания, вам нужно уметь обращаться с паяльником, а чтобы перепрофилировать китайский адаптер вы должны уметь обращаться с измерительным прибором. Кроме этого, существует еще несколько методов переделки аккумуляторного шуруповерта напрямую в сетевой.

А именно:

  • Используя вместо аккумулятора устройство питания от персонального компьютера;
  • Дав новую жизнь автомобильному аккумулятору;
  • Применив, как источник, блок питания от галогеновых ламп;
  • Выполнив подключение китайской платы блока питания объемом 24V.

Для башковитых умельцев произвести подобные манипуляции не составляет труда. Если вы не уверены в своих силах, то лучше не рисковать и обратиться за помощью знающего специалиста.

Переделка шуруповерта на сетевой с помощью зарядки от ноутбука

В случае выхода из строя аккумулятора, бытовой шуруповерт можно перевести на питание от сети методом внесения в его конструкцию некоторых изменений. Это не потребует большого расхода финансов, времени и сил. Положительные нюансы подобного преобразования очевидны: вам не потребуется постоянно заряжать аккумулятор, и вместе с тем, уйдут вынужденные простои в работе. Ведь наименьшая продолжительность для заряда прибора составляет более 3-х часов.

Однако, решая выполнить со своим шуруповертом такое преобразование, следует понимать, что отныне для работы с ним вам понадобится наличие переменного тока. Вы уже не сможете пользоваться ним вдали от коммуникаций.

Если возникла необходимость подключить шуруповерт к сети, вы можете воспользоваться зарядкой от старого ноутбука. Она имеет схожие с шуруповертом характеристики, и ее без труда можно найти в каждом доме или мастерской. Но, все же проверьте, какое выходное напряжение показано у вашей зарядки. В данном случае подойдут зарядные на 12–19В.

Используя зарядку от ноутбука, можно произвести переделку шуруповерта на сетевой

Схема ваших действий:

  1. С вышедшего из строя аккумуляторного блока достаем непригодные батареи.
  2. Берем зарядку от ноутбука.
  3. Отрезаем разъём и зачищаем провода от изоляции.
  4. Припаиваем оголённые провода или приматываем их изолентой.
  5. Делаем в корпусе выход для провода.
  6. Собираем конструкцию.

Данная манипуляция позволит вам пользоваться шуруповертом в любую минуту, и без остановок на зарядку.

Удобный шуруповерт от сети: особенности использования

Отличный помощник в доме это аккумуляторный беспроводный шуруповерт. С этим могут согласиться практически все, кого он ни разу не подводил. Те же, у кого работа останавливалась на половине пути, имеют абсолютно другое мнение. Инструмент этот поможет вам всегда и везде, но ровно до того времени, пока аккумулятор не разрядится. К тому же, количество в нем ограничено. В моменты безделья батарея так же может испортиться. Обычно аккумуляторы живут не более трёх лет. Когда это время истекает, его приходится менять или отправить в музей устаревших вещей. Ситуацию можно, если переделать шуруповерт в сетевой. Для этого существует достаточное количество способов.

Блок питания устройства обеспечивает функцию изменения переменного тока с напряжением 220в. Стандартные шуруповерты потребляют ток постоянный, с номинальным значением в пределах 9–18В. В связи с этим, присоединение к сети выполняется при условии использования электронного трансформатора. Для этих целей больше всего подходит продукция торговых марок Toshibra и Feron.

Чтобы шуруповерт был удобным и практичным, за ним необходимо тщательно ухаживать

Сетевые трансформаторы этих брендов качественны и надежны в эксплуатации. Кроме того, они достаточно компактные, легки, не усложняют работу с инструментом. Их нагрузочные характеристики подходят к параметрам, необходимым для стандартного шуруповерта. В их конструкции есть по 2 входных и выходных провода, что позволяет обеспечить питание галогенным лампам и другим видам потребителей электроэнергии, напряжением в 12В. Однако для использования переделанного устройства нужно придерживаться некоторых правил.

Вот они:

  • Давайте прибору отдыхать по 5 минут через каждые 20;
  • Фиксируйте кабель у локтя рукой чтобы он не мешал сделать работу;
  • Очищайте блок питания от пыли;
  • Не пользуйтесь большим количеством удлинителей;
  • Нельзя использовать прибор без заземления;
  • Для высотных работ использовать переделанный прибор запрещается.

Перед каждым началом работы с переделанным прибором убедитесь в его исправности.

Как шуруповерт сделать от сети (видео)

Когда аккумуляторы перестают работать из-за того, что просто отжили свой срок, многие начинают задаваться вопросом, как можно исправить ситуацию, и переделать своими руками свой аккумуляторный старый шуруповерт в сетевой. Ведь отремонтировать батарею с разрушенным элементом уже невозможно, а стоимость нового почти равна покупке нового шуруповерта. Но рачительные и умелые хозяева придумали выход – запитать шуруповерт от сети. Некоторые смогли даже изобрести прибор, работающий одновременно и от сети, и от аккумулятора. Но лучше этого не делать.

kitchenremont.ru

Как переделать аккумуляторный шуруповерт в сетевой


Как самостоятельно переделать аккумуляторный шуруповерт в сетевой?

Оглавление: [скрыть]

  • Почему возникает такая проблема?
  • Выполнение работ по переоборудованию
  • Альтернативные способы

Многих домашних мастеров интересует вопрос, как переделать аккумуляторный шуруповерт в сетевой. Это связано с тем, что многие люди пользуются именно аккумуляторными моделями. Но срок годности аккумулятора ограниченный, он быстро выходит из строя и инструмент перестает работать. Покупать новую батарею для аккумуляторного шуруповерта дорого, так как ее стоимость составляет больше половины стоимости самого инструмента. И вот тогда возникает идея переделать такой инструмент в сетевой, чтобы он мог работать от сети с напряжением 220 В.

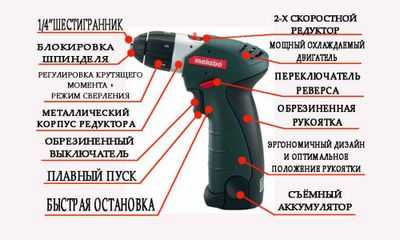

Схема устройства аккумуляторного шуруповерта.

Почему возникает такая проблема?

После определенного срока службы батарея начинает самопроизвольно разряжаться, это приводит к ее постепенному разрушению, данный процесс необратим. После выхода из строя такой аккумулятор уже не ремонтируется, его надо менять на новый. Кроме того, что стоимость нового элемента питания большая, купить качественный аккумулятор можно только у официальных дилеров, а они есть не во всех городах.

Современные умельцы нашли довольно простой и доступный способ решения указанной проблемы, они переделывают шуруповерт и обеспечивают его питание не от батареи, а от сети. Использование такого варианта дает ряд преимуществ:

Сетевой шуруповерт не требует периодической зарядки аккумулятора.

  1. У вас не будет простоев во время работы, так как отпадет необходимость периодически заряжать аккумулятор.
  2. Сила тока не будет падать, как это бывает при разряде батарей, поэтому и крутящий момент шуруповерта будет постоянным.
  3. Если вы долгое время не будете пользоваться инструментом, то не будут снижаться технические характеристики батареи, так как ее просто нет, ведь шуруповерт теперь работает от сети.

Данную работу можно выполнить самостоятельно, в этом нет ничего сложного. Необходимо иметь элементарные навыки выполнения аналогичных работ и необходимые комплектующие. В этом случае вы сами сможете из аккумуляторного сделать сетевой шуруповерт.

Для выполнения работы вам понадобится:

  • старый аккумулятор от указанной модели;
  • зарядное устройство;
  • кабель необходимой длины;
  • паяльник;
  • припой;
  • изолента.

Вернуться к оглавлению

Вам понадобится рабочее зарядное устройство, к клеммам которого необходимо припаять жилы кабеля. Если они медные или латунные, то припаять можно будет только после предварительной обработки кислотой, после чего они хорошо фиксируются. Можно приобрести специальный припой, но это будет дороже.

Затем другие концы провода надо припаять к контактам шуруповерта. Чтобы облегчить этот процесс, можно использовать старый нерабочий аккумулятор от этой модели шуруповерта. Сначала аккумулятор надо разобрать, вычистить середину, так как нам понадобится только его корпус.

При разборке батареи будьте осторожны, т.к. ее содержимое имеет в себе вредные вещества. Лучше всего использовать средства для защиты рук и дыхательных путей.

Паяльник необходим для переделки аккумуляторного шуруповерта в сетевой.

После очистки корпуса его промывают, для чего используется слабый щелочной раствор, который должен полностью высохнуть. К контактам внутри корпуса батареи надо припаять концы кабеля, при этом не забудьте соблюсти полярность.

Если вы перепутаете полярность, то рабочий инструмент будет вращаться в обратную сторону, тогда вам надо будет к этому привыкать и использовать реверс в обратном положении. Или же вам придется заново переделывать все манипуляции по превращению аккумуляторного шуруповерта в сетевой.

Перед тем как припаивать провод к корпусу батареи, надо в нижней его части сделать отверстие, в него продеть провод. В этом месте надо хорошо зафиксировать провод, чтобы не вырвать его во время проведения работ.

После выполнения указанных работ корпус можно собирать. Только не забудьте добавить внутрь противовес, соответствующий весу аккумулятора. У таких инструментов центр тяжести находится в рукоятке, если это нарушить, то работать будет неудобно. Такая конструкция увеличивает нагрузку на руку, но уменьшает нагрузку на кисть. Это приведет к тому, что вы будете сильно уставать, потому что работать таким инструментом будет неудобно.

В качестве противовеса лучше всего использовать резину, она будет выполнять не только роль противовеса, но и выступать в качестве дополнительной изоляции. Вырезать резину надо немного большего размера, тогда она будет плотно лежать в корпусе и не болтаться во время работы.

Вернуться к оглавлению

В качестве блока питания может быть использована старая инверторная сварка.

Можно в качестве аккумулятора использовать батарею от автомобиля, но если напряжение будет совпадать, то силы токов будут разные. Это приведет к быстрому перегреву двигателя шуруповерта. Это решение подойдет для выполнения кратковременных работ вдали от электросети. В этом случае кабель подключают не к блоку питания, а к клеммам автомобильного аккумулятора.

Можно сделать переносной блок питания, для чего используют трансформатор с необходимыми параметрами и выпрямитель. Сделать самостоятельно трансформатор, не имея соответствующих навыков, будет сложно, но его можно подобрать от какой-либо другой техники, тогда останется только сделать выпрямитель.

Для создания выпрямителя надо будет сделать из полупроводниковых диодов диодный мостик, его параметры подбираются под конкретный шуруповерт.

Хорошим решением будет использование блока питания от компьютера, на его выходе можно получить необходимые силы тока. Наличие системы охлаждения делает такой блок надежным и долговечным. Доработка указанного устройства будет заключаться в создании изолирующего корпуса и заземления.

В качестве блока питания может быть использована старая инверторная сварка. Правда, в ней не такие силы токов, поэтому придется проводить усовершенствования. Все комплектующие оставляют, добавляют только вторичную обмотку, таким образом можно добиться необходимых показателей. Здесь надо иметь специальные знания, чтобы все правильно рассчитать.

Если вы ре

i-perf.ru

Переделка аккумуляторного шуруповерта на сетевой | Инструменты

» Инструменты


Как переделать аккумуляторный шуруповерт в сетевой: полезные советы

  • В чем проблема?
  • Необходимые материалы и инструменты
  • Начало работ и варианты решений
  • Пригодится старый аккумулятор
  • Обустройство проводки
  • Автомобильный аккумулятор и переносной блок питания
  • Блок питания от старого компьютера
  • Старая инверторная сварка

У каждого домашнего мастера имеется надежный помощник #8211 шуруповерт. Отличное и долговечное устройство. Проблема только в том, что инструменту нужна постоянная нагрузка. Удивительно, но именно без постоянной работы в нормальном режиме шуруповерт быстро выходит из строя. Речь идет здесь об аккумуляторных вариантах устройств. Батареи должны отдавать заряд на двигатель, а не разряжаться произвольно.

Схема устройства аккумуляторного шуруповерта.

В чем проблема?

При самопроизвольной разрядке аккумуляторных батарей происходит необратимый процесс разрушения их элементов. Ремонту такие батареи уже не подлежат. Второй отрицательный момент заключается еще и в том, что купить новый аккумулятор для шуруповерта очень проблематично: в наличии они бывают только у официальных представителей фирм, производящих данные устройства.

Стоимость батареи всегда очень внушительна. Отсюда и возникает проблема выбора: покупать новую батарею или купить новый шуруповерт (не намного дороже обойдется). Можно придать вашему устройству иной статус, обеспечив ему питание от электрической сети. Такой вариант видится наиболее перспективным. Вы сразу получаете несколько преимуществ:

Схема устройства сетевого шуруповерта.

  1. Заряжать аккумулятор для шуруповерта не придется, поэтому сократится время вынужденных простоев.
  2. Крутящий момент шуруповерта будет постоянным, так как сила тока не будет падать по мере разрядки аккумулятора.
  3. Долговременный период простоя шуруповерта не окажет влияния на его технические характеристики.

Недостаток сетевого шуруповерта только один #8211 для работы необходимо наличие электрической сети в непосредственной близости от места проведения работ.

Вернуться к оглавлению

Необходимые материалы и инструменты

Переделать аккумуляторный шуруповерт в сетевой не так сложно, как это может показаться. При наличии определенных навыков и всех комплектующих на этот процесс потребуется совсем немного времени. А именно вам пригодится:

  • зарядное устройство от шуруповерта
  • старый («родной») аккумулятор
  • мягкий электрический кабель (многожильный)
  • паяльник и припой
  • кислота
  • изоляционная лента.

Вернуться к оглавлению

Начало работ и варианты решений

Схема электрических соединений шуруповерта.

Сначала к клеммам зарядного устройства необходимо припаять концы кабеля. Медные жилы кабеля и латунные контакты можно спаять только после предварительной обработки кислотой. Часто рекомендуют использовать для этого специальный припой, но обычному человеку несвойственно вдаваться в тонкости процесса, поэтому используем самые простые и проверенные способы.

Обработанные кислотой контакты и электропроводка легко поддаются пайке. На практике многие уходят даже от этого: можно ведь использовать вместо пайки зажимы («крокодилы»).

Вернуться к оглавлению

Пригодится старый аккумулятор

А вот к контактам шуруповерта провод придется припаять, так как зажимы в ходе работы будут постоянно соскальзывать. Для максимальной надежности и удобства рекомендуется использовать старый аккумулятор от шуруповерта. Его необходимо разобрать и удалить внутреннюю часть батареи. Эта операция будет связана с вредными веществами, поэтому настоятельно рекомендуется использовать средства защиты кожи и дыхательных путей. Всю «начинку» батареи утилизируем или сдаем в пункт приема использованных элементов питания.

Корпус батареи шуруповерта подвергаем очистке. Необходимо для этого использовать слабый щелочной раствор с последующим промыванием проточной водой. Корпус протираем и даем ему высохнуть. С внутренней части вам предстоит припаять свободные концы электрического кабеля, соблюдая полярность.

Схема литиевого аккумулятора шуруповерта.

Нарушение полярности приведет к тому, что шуруповерт будет вращаться в обратном направлении. Ничего страшного в этом не будет, но придется привыкать к новому положению переключателя реверса.

Навыки вы получите быстро, поэтому такое неудобство можно смело считать временным. Перед пайкой электрический провод необходимо пропустить через нижнюю часть корпуса, сделав в ней отверстие. В месте входа провода в корпус проводится его надежная фиксация с внутренней стороны. Использовать можно для этого кусок изоляции более толстого провода и изоляционную ленту.

Вернуться к оглавлению

Обустройство проводки

Сквозь изоляционный слой пропускаем электрический кабель и фиксируем его изоляционной лентой. Несколько слоев изоленты сделают утолщение, которое не позволит проводке натягиваться через отверстие и предотвратит ее обрыв. Корпус бывшего аккумулятора нужно соединить, предварительно добавив внутрь его противовес. Дело в том, что аккумуляторный шуруповерт в начальном варианте имел центр тяжести в районе рукоятки. Такое распределение массы создавало дополнительную нагрузку на всю руку, но облегчало работу кисти.

Смещение центра тяжести приведет к тому, что нагрузка на кисть значительно увеличится, поэтому шуруповерт будет очень неудобным. Отсюда и существует необходимость обвеса бывшего аккумулятора. Сделать противовес можно из прессованной резины: и плотность у нее хорошая, и замыкание вам грозить не будет. Чтобы предотвратить колебания противовеса внутри аккумуляторного корпуса, резину рекомендуется вырезать с небольшим напуском. Немного согнув ее, вы сможете расположить резину внутри корпуса так, что она не будет колебаться и станет дополнительной защитой от короткого замыкания.

Схема зарядки аккумулятора шуруповерта.

«Пустой» аккумулятор можно вставлять в шуруповерт и начинать работать. А что делать, если зарядное устройство вышло из строя или его нет в наличии? Рекомендуют использовать для этого аккумулятор от другой техники. Хороший совет, но при одном условии: параметры аккумулятора должны сочетаться с характеристиками шуруповерта. Напряжение #8211 это само собой, но обратите внимание и на силу тока. Автомобильный аккумулятор заставит шуруповерт работать, но избыточная сила тока приведет к быстрому перегреву электромотора, что вскоре станет причиной его поломки.

Вернуться к оглавлению

Автомобильный аккумулятор и переносной блок питания

Еще один способ модернизации аккумуляторного шуруповерта в сетевой заключается в создании переносного блока питания. Сам шуруповерт нуждается только в присоединении к нему гибкого кабеля (как было описано ранее), на второй стороне которого монтирована электрическая вилка. Блок питания создается отдельно. Можно взять для этого готовый трансформатор, оборудовав его выпрямителем. Трансформатор годится любой, лишь бы его параметры сочетались с характеристиками шуруповерта.

Самостоятельно изготавливать трансформаторные катушки для неподготовленного человека будет слишком тяжелым занятием. Да и ошибиться в выборе диаметра проводки и количестве витков слишком просто, поэтому идти на такой шаг не стоит. А если взять во внимание количество современной техники, которая по разным причинам уже не используется и имеет в своей конструкции необходимый трансформатор, то изготовление разного рода деталей и устройств вовсе теряет смысл. Достаточно подобрать нужный трансформатор и сделать для него выпрямитель.

Вернуться к оглавлению

Блок питания от старого компьютера

Схема построения типового блока питания от компьютера.

Избежать столь сложной работы поможет использование блока питания от старого компьютера. Практически универсальный трансформатор: получить на выходе можно любые токи, главное #8211 не перепутать провода. Подходит такой трансформатор для любого шуруповерта.

Так как блок питания от компьютера обеспечен системой охлаждения, то за его долговечность можно вовсе не опасаться. Дооборудовать такое устройство нужно только изолирующим корпусом и заземлением. На корпус выпрямителя монтируется электрическая розетка. Работать будет с таким устройством очень удобно и просто. Для обеспечения аварийного отключения блок питания должен быть оборудован кнопкой (тумблером). Компьютерный блок питания имеет такую кнопку на задней панели.

Самодельный блок питания для шуруповерта рекомендуется дооборудовать светодиодной лампочкой. Так вы точно будете знать, есть ли напряжение на обмотке катушки. Для компьютерного блока такая необходимость неактуальна, так как о подключении к сети свидетельствует рабочий шум от кулера.

Вернуться к оглавлению

Старая инверторная сварка

Используют для модернизации шуруповерта и отслужившую инверторную сварку. Токи здесь совершенно не те, но небольшое усовершенствование позволяет добиться неплохих результатов. Придется добавить только вторичную катушку, а все остальные комплектующие вполне пригодны для использования.

Но, в отличие от компьютерного блока питания, инверторный аппарат придется подвергнуть тщательному исследованию и многим расчетам, чтобы добиться на выходе должного напряжения и необходимой силы тока. Без хорошей радиотехнической подготовки вам точно не обойтись. Разве что корпус от инвертора пригоден, без каких-либо ограничений.

Сетевой кабель для модернизированного шуруповерта должен быть гибким и иметь высокую степень надежности по электротехническим параметрам.

При работе в условиях повышенной влажности этот фактор может оказаться очень важным.

Домашние умельцы, которые уже трансформировали свой аккумуляторный шуруповерт в сетевой, рекомендуют при его использовании придерживаться простых и полезных правил:

  • сетевой шуруповерт нуждается в небольшом отдыхе (около 5 минут) после каждых 20 минут работы
  • чтобы электрический кабель не создавал помех при работе, он должен фиксироваться на руке (возле локтя) и иметь небольшой запас между локтем и рукой
  • блок питания требует регулярной очистки от пыли
  • блок питания не стоит подключать в сеть с использованием большого количества удлинителей
  • без заземления блока питания работать с ним строго запрещается
  • для высотных работ (более 2 м над уровнем земли) переделанный под сетевой шуруповерт не допускается.

При соблюдении этих несложных правил ваш новый или обновленный инструмент прослужит значительно дольше. Недостатком станет утеря солидной доли мобильности, зато взамен вы получите агрегат, не требующий постоянной подзарядки и покупки новых аккумуляторов, так что экономия налицо.

Поделиться в соц. сетях

    Приветствую Вас, уважаемые читатели! Сегодня речь пойдёт о том, как переделать шуруповёрт в сетевой. Решено было дома отделать лоджию. Работа большая, но закрутить тысячу шурупов отвёрткой перспектива не очень то приятная. Чтобы облегчить себе труд, я присмотрел в магазине шуруповёрт. Когда я покупал его, продавец предложил мне два варианта: брать с двумя аккумуляторами или с одним. Ну, так как я не профессионал в этом деле, решил взять с одним аккумулятором, о чём позднее очень пожалел.

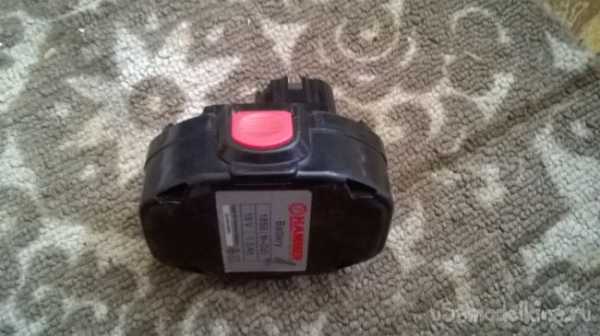

Вначале всё шло нормально, аккумулятор хорошо держал ёмкость и заряжал я его 1 2 раза в сутки. В основном зарядка происходила ночью. Когда заряд набирался, аккумулятор автоматически отключался от сети. Но однажды, под утро я почувствовал запах горящей смолы и подойдя к аккумулятору, я увидел, что он весь оплавился и из него шёл дым. Видимо устройство подзарядки не сработало на отключение. Вообщем аккумулятор сгорел, тут-то я и пожалел, что взял шуруповерт с одним аккумулятором.

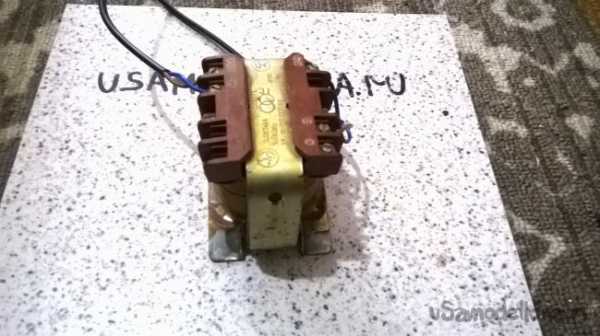

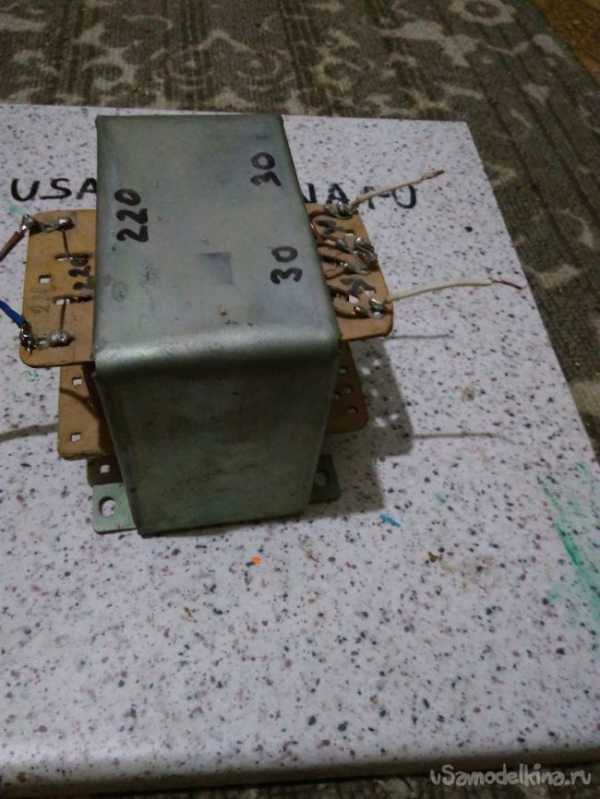

Поиски в магазинах ничего не дали, аккумуляторов в продаже было много разных, но не на мою модель. В итоге я остался с новым шуруповёртом, но без питания. Естественно возникла мысль запитать его от сети. Найден был трансформатор с выходным напряжением 25 вольт, но мне надо 18 вольт. Чтобы уменьшить напряжение нужно было отмотать вторичную обмотку трансформатора. Делал я это пробным путём: отматывал по одному метру провода и замерял тестером. Так я смотал провода метров 12. Добился я на выходе 19 вольт.

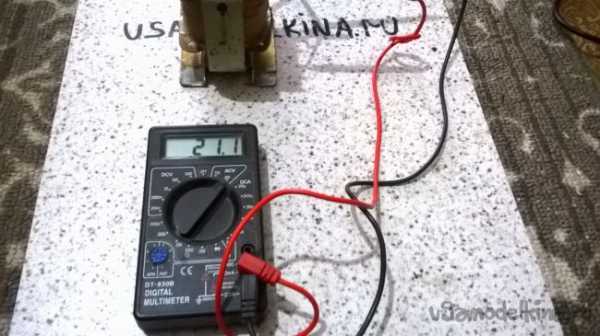

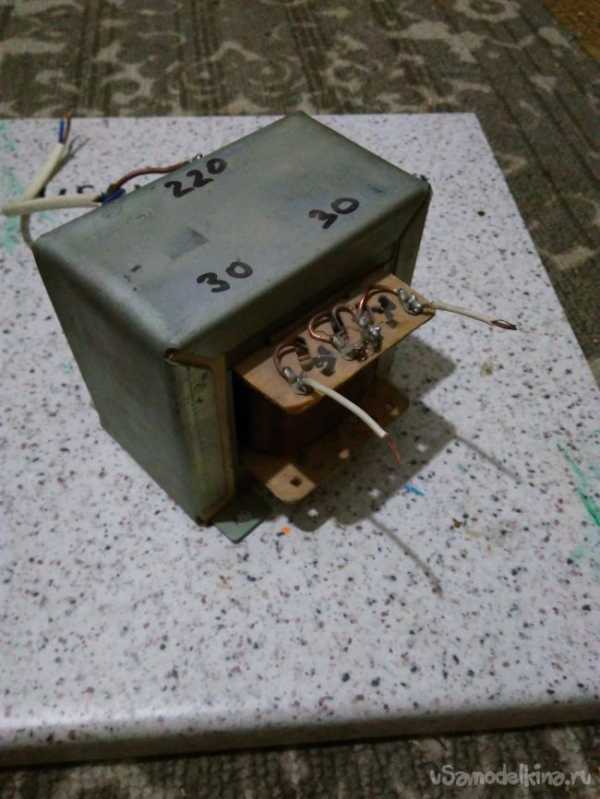

После этого нужно было ток выпрямить, т. е. сделать его из переменного в постоянный. Диоды у меня были марки 6v 180/6. я их и применил. В спец. магазине есть что-то подобное.  не обязательно ставить такие же. Всё, подсоединяем мостик к трансформатору и пробуем шуруповёрт в работе. Всё ОК! Так можно выйти из положения, переделав шуруповёрт в сетевой .

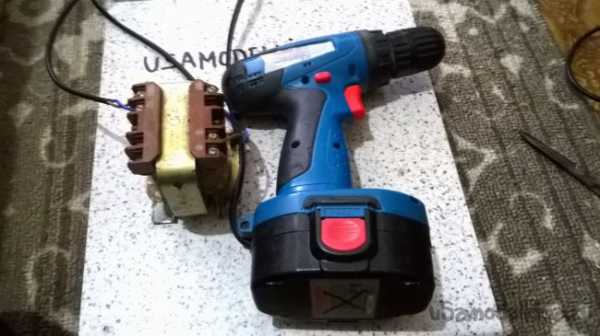

Конечно, такой агрегат с собой не поносишь, но работать стационарно например в гараже очень не плохо

Переделка аккумуляторного шуруповерта в сетевой

Аккумуляторный шуруповерт хорош своей автономностью. Но со временем аккумуляторы любого типа стареют и начинают плохо держать зарядку. Пользоваться шуруповертом становится практически невозможно, уже после одного-двух закрученных шурупов батарея садится.

Выходом может быть покупка новой аккумуляторной батареи. Но как правило продающееся отдельно оснащение электроинструмента дорого, и часто аккумулятор стоит столько, что поневоле задумываешься, - а не купить ли просто новый шуруповерт? Но дороговизна аксессуаров это еще полбеды. Часто их просто нет в продаже. Модель сняли с производства и всё, запчастей к ней уже не найти.

Продлить жизнь такому шуруповерту поможет переделка его из аккумуляторного в сетевой. А точнее одной из батарей (обычно с шуруповертом идет два аккумулятора) в блок питания. Таким образом, мы убиваем двух зайцев – сохраняем возможность работы от аккумулятора и запитываем шуруповерт от электрической сети.

Самое трудное в этой переделке - поиск подходящего по габаритам и электрическим параметрам блока питания. В идеале нам нужно чтобы весь блок питания или хотя бы его электронная начинка поместились в корпус батареи. Поэтому сначала рассматриваем именно этот вариант.

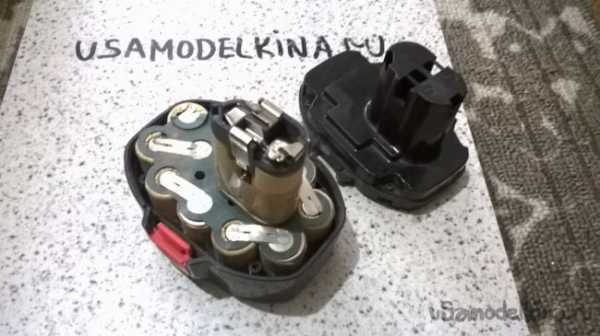

Первым делом замеряем габариты батареи. Лучше ее разобрать, вытащить аккумуляторы и посмотреть, померить объем внутри, так как внутреннее пространство может существенно отличаться от внешних габаритов.

Далее находим на шильдике (или в инструкции) напряжение питания шуруповерта. Самые распространенные двенадцативольтовые. Что нам на руку – блоков питания на 12 вольт тоже много. Но напряжение питания вашего шуруповерта может быть и больше, что может существенно затруднить поиск подходящего БП.

Узнать напряжение питания шурупорта не составило труда, а вот с мощностью труднее. Обычно на шуруповертах мощность не указывается, а если даже указывается, то нам лучше знать ток потребления. Ведь на блоке питания обычно пишется только на какой ток он рассчитан. Ток потребления шуруповерта можно высчитать, если известна его мощность, или замерить, если есть тестер. Но я не буду расписывать, как всё это делается, так как вполне возможно подобрать БП на глазок. Просто смотрим емкость аккумулятора и, если есть, ток зарядки зарядного устройства. У моего шуруповерта аккумуляторы были рассчитаны на 1.2 ампер-час, а зарядка выдавала ток в 2.5 ампера. Значить где-то между этими цифрами и должен быть выдаваемый ток блока питания. Естественно чем больше ток тем, лучше. Но от мощности так же зависят и габариты устройства. А как раз по размерам БП мы очень ограничены, нам надо впихнуть его в корпус от батареи.

Поэтому записываем все размеры батареи нужное напряжение питания, в нашем случае это 12 вольт нижний предел тока БП (он равен емкости аккумуляторной батареи, у меня это 1.2А) и отправляемся на поиски подходящего блока питания.

Несколько советов по поиску:

- импульсные блоки питания предпочтительнее трансформаторных, они легче и меньше о размерам, но иногда не рассчитаны на обычное для шуруповерта «рваное» потребление тока.

- «китайские» блоки питания часто маркируются сильно завышенными параметрами. Поэтому не доверяйте легким и маленьким БП. Техника конечно ушла далеко, но не настолько, чтобы противоречить физическим законам.

- Старые советские блоки питания предпочтительнее, но у них обратная сторона медали – низкий КПД и как следствие при хорошем токе довольно внушительные габариты.

- Подходящий блок питания легче найти на блошиных рынках и в радиолюбительских магазинах.

- При покупке очень желательно обговорить возможность возврата «если не подойдет», а дома сразу проверить работу БП, подсоединив его к шуруповерту на проводках и закрутив несколько «тяжелых» шурупов.

Купленный и проверенный блок питания разбираем. Если БП не собран на шурупах, а склеен, берем его в руку и молотком простукиваем по шву. Обычно в месте склейки корпус лопается как орех, и блок легко разбирается. Если этого не произошло, ставим в шов лезвие ножа и легоньким постукиванием молотка по ножу расщепляем пластмассу. Отпаиваем шнур и выводы от вилки.

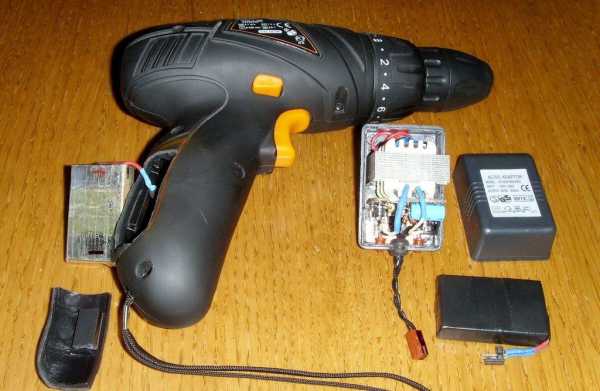

Размещаем внутренности блока питания в пустом корпусе аккумуляторной батареи. Шнур сетевого питания выводим через отверстие в корпусе и припаиваем к входу блока питания. Выход блока питания припаиваем к клеммам батареи, обязательно соблюдая полярность.

Собираем корпус. Подключаем блок питания к шуруповерту и проверяем в действии.

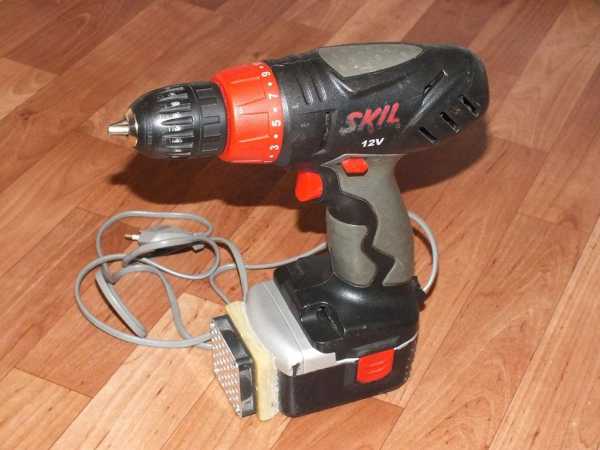

Таким образом, у нас получился комбинированный аккумуляторно-сетевой шуруповерт, который может работать как от сети, так и от батареи.

Если блок питания не входит в корпус аккумуляторной батареи, можно встроить в ручку шуруповерта подходящее к штекеру БП гнездо, подключив его параллельно питающим выводам, и установив в разрыве плюсового провода между гнездом и выводом аккумулятора подходящий по мощности диод минусом (катодом) в сторону мотора. Такая переделка нужна, чтобы при работе от сети питающее напряжение не поступало на батарею.

Источники: http://moiinstrumenty.ru/elektro/kak-peredelat-akkumulyatornyi-shurupovert-v-setevoi.html, http://rok-orlof.ru/peredelka-shurupovyorta-v-setevoj, http://www.domovest.ru/blagoremont/61-peredelka-akkumulyatornogo-shurupoverta-v-setevoy.html


Комментариев пока нет!

www.restart24.ru

Переделка шуруповерта с аккумуляторного на сетевое питание


Переделка аккумуляторного шуруповерта в сетевой

Facebook

ВКонтакте

Twitter

Google+

ОК

Как переделать аккумуляторный шуруповерт на сетевой?Аккумуляторы на шуруповерте приходят в негодность примерно через года два.Двигатель еще вполне рабочий, выбрасывать жалко. Замена обоих аккумуляторов стоит почти, как новый шуруповерт.Выход есть. Нам понадобится силовой трансформатор (на выходе примерно от 20 до 22 В). После выпрямления получается 18-19 В. Четыре диода, для выпрямления тока. Я взял диоды Д 246. С максимально допустимым током 10 А. Можно и выше.По незнанию я собрал выпрямительный мост из Д 226, так они у меня сразу же сгорели (у них допустимый ток всего 0,5А) Так что чем мощней диоды тем лучше.И так берем неработающий аккумуляторный блок и вытаскиваем из него аккумуляторы. Оставим только два верхних (на них мы будем припаивать провода для запитки шуруповерта).

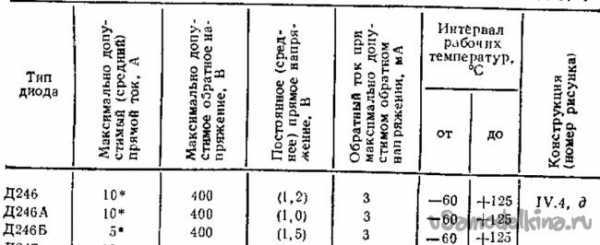

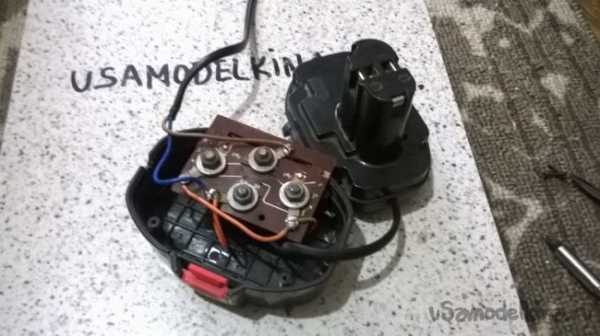

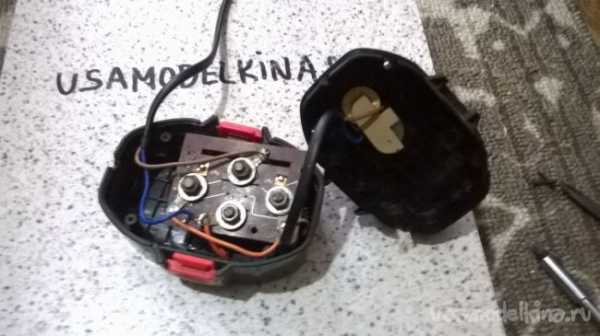

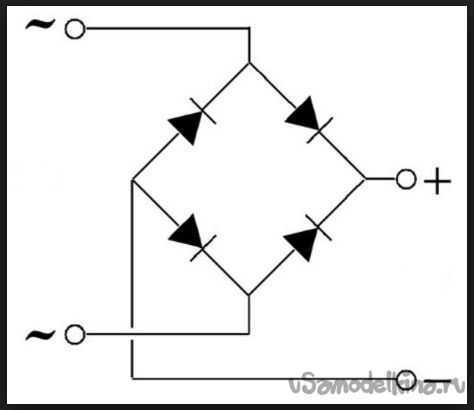

Собираем диодный мост (я нашел кусочек гетинакса, на нем все и разместил). В блок аккумуляторов подошел как раз, в размер.

Собираем коробочку обратно, подключаем и пользуемся. Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Facebook

ВКонтакте

Twitter

Google+

ОК

Оцени самоделку:

38 Добавлено 49 комментариев Чтобы написать комментарий необходимо войти на сайт через соц. сети (или зарегистрироваться): Обычная регистрация

Информация

Посетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.

usamodelkina.ru

Новая переделка аккумуляторного шуруповерта на сетевой

Facebook

ВКонтакте

Twitter

Google+

ОК

Как переделать аккумуляторный шуруповерт на сетевой? Аккумуляторы на шуруповерте приходят в негодность примерно через года два.Двигатель еще вполне рабочий, выбрасывать жалко. Замена обоих аккумуляторов стоит почти как новый шуруповерт.

Я уже как то выкладывал свою самоделку (ссылка на самоделку), и очень много в обсуждениях заметил не большие так сказать неровности.

И с напряжением не большая проблема, и с мощностью самого шуруповерта.Немного подумав о силовом трансформаторе, я решил использовать входной трансформатор от не исправной микроволновой печи.Сила тока в таком трансформаторе очень высокая, провода по диаметру провода позволяют большую нагрузку.Правда в нем намотка проводов немного изменена, вместо первичной обмотки, идет вторичная.Перемотка как на обычных трансформаторах практически не возможна, правда если нет специальных приспособлений.И как на выходе трансформатора получается около 30 В переменного напряжения. Если его выровнять на постоянный ток то получится примерно 40-45 В постоянного напряжения.

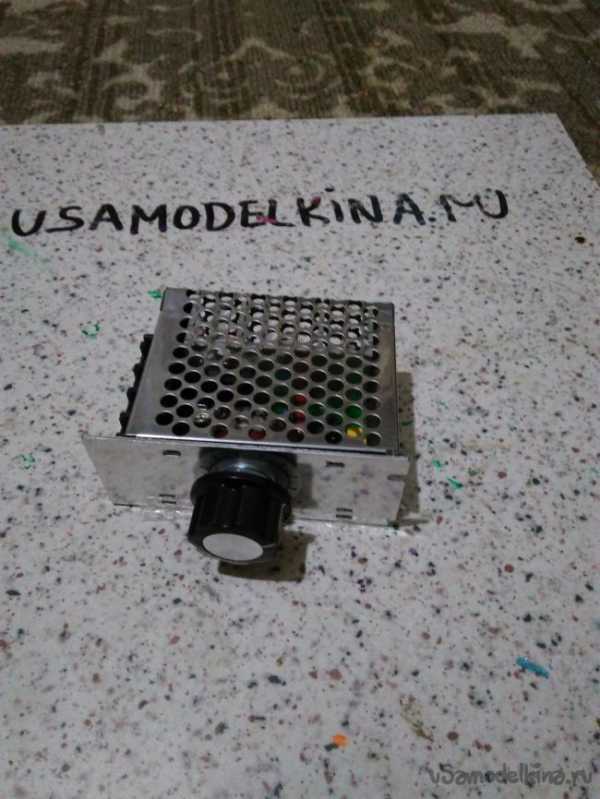

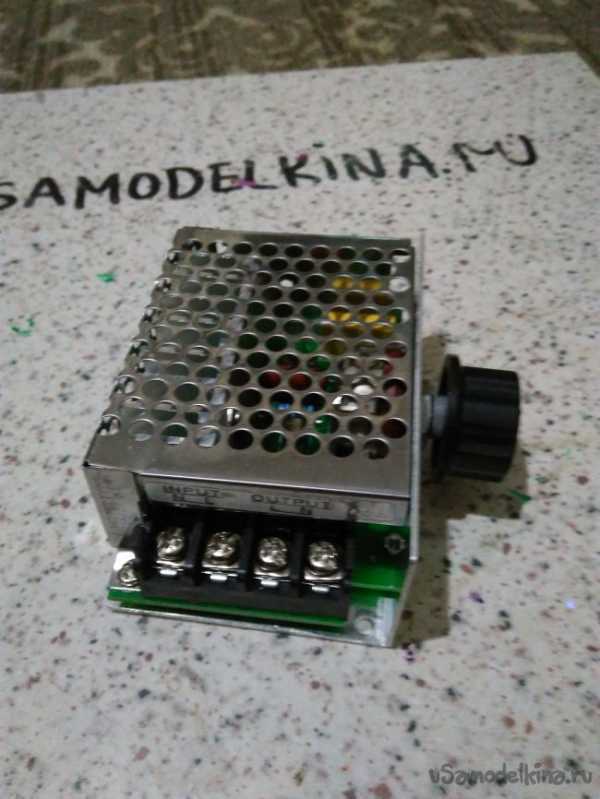

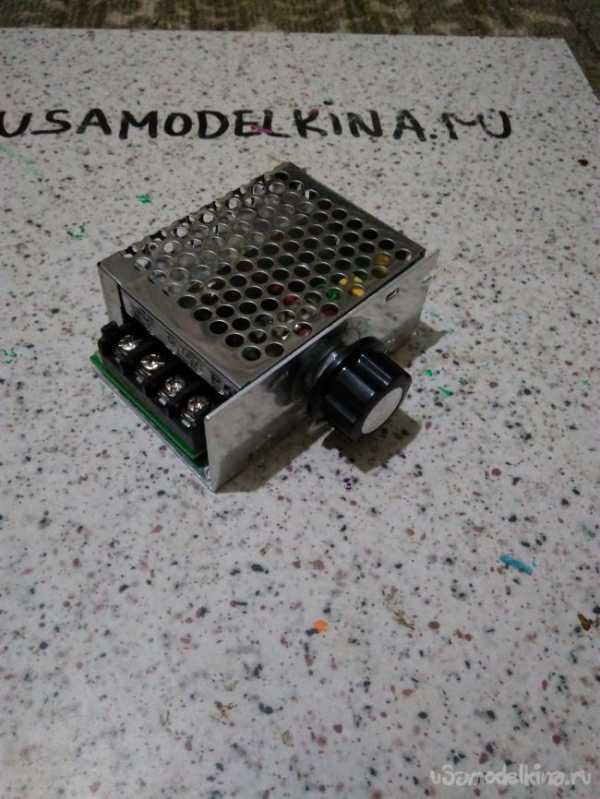

Будем его стабилизировать очень простым и совсем дешёвым регулятором входного напряжения или реостатом из aliexpress.com (ссылка на али)

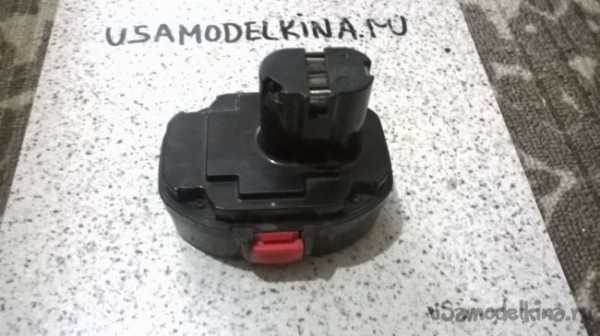

Разбираем блок аккумуляторов, и отсоединяем от него две верхних аккумуляторных блоков, для подсоединения с самому шуруповерту. Остальное выбрасываем.

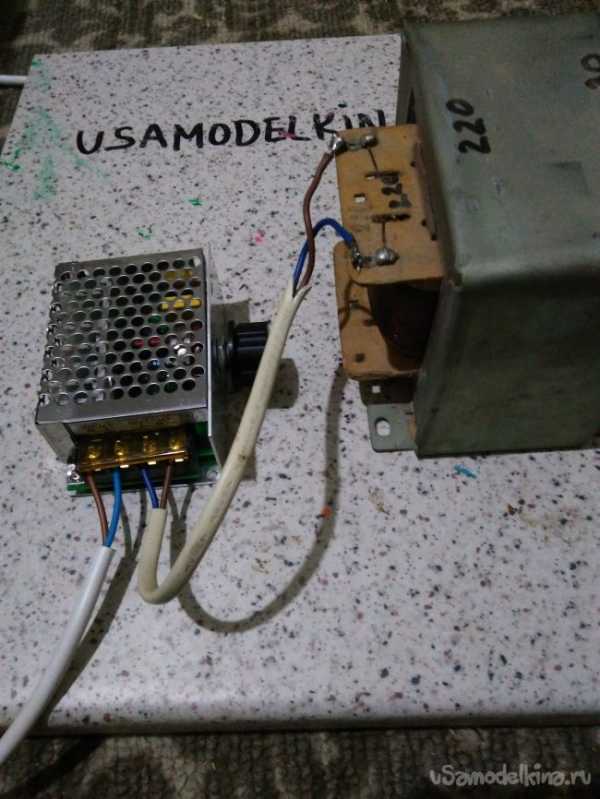

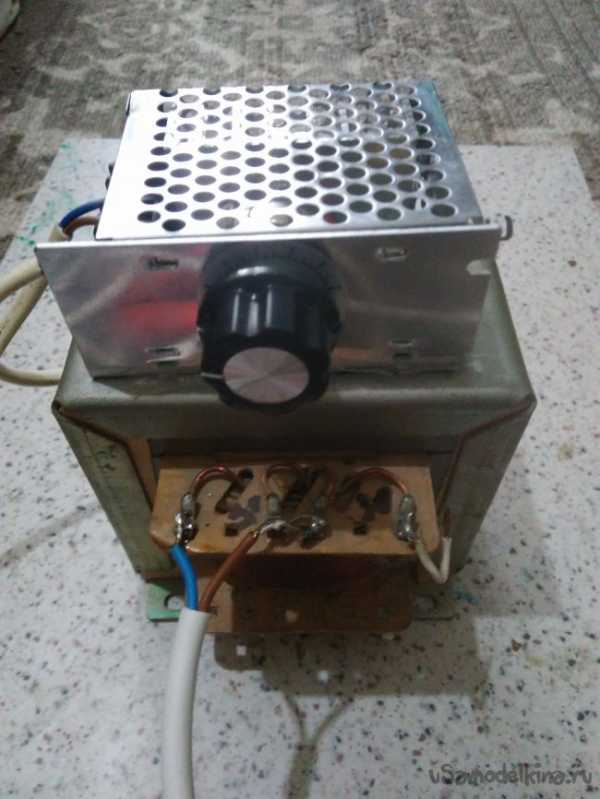

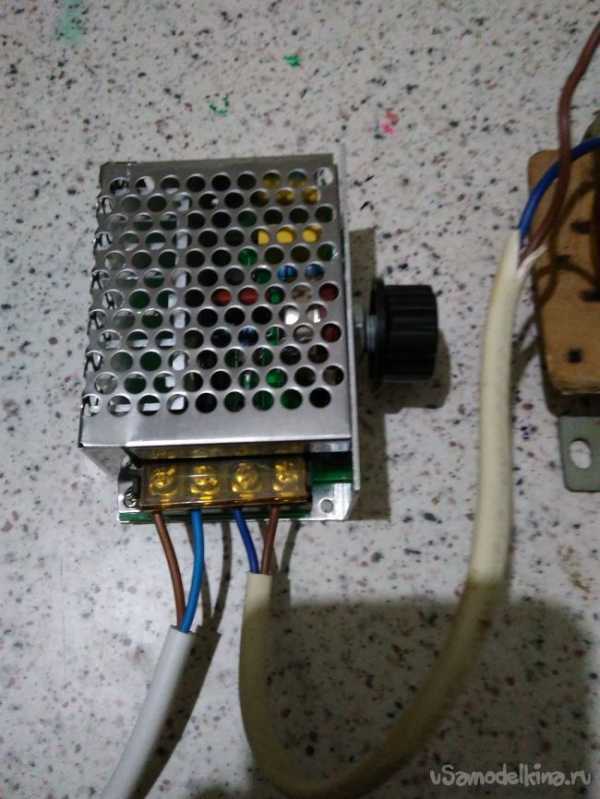

И припаиваем к ним провода.Для начала соберем диодный мост (выпрямитель напряжения).Четыре диода, для выпрямления тока.Я взял диоды Д 246.С максимально допустимым током 10 А.Можно и выше.По незнанию я собрал выпрямительный мост из Д 226, так они у меня сразу же сгорели(у них допустимый ток всего 0,5А.)Так что чем мощней диоды тем лучше.Соединим диодный мост с верхним блоком аккумуляторов.И вставляем в аккумуляторный корпус.Собираем корпус, и получаем практически готовый аккумуляторный блок.А дальше все по схеме, по регулируему блоку.Подключаем к зажимам входное напряжение 220 В к блочку, и выход с блочка уже на вход трансформатора.Также можно установить реостат с трансформатором в отдельный корпус, и перенести диодный мост в тот же корпус.Добавьте врезную стандартную розетку, если желаете добавьте вольтметр. Так вы сможете регулируя напряжение, подключать практически любого напряжения испорченные шуруповерты от 6 до 21 В.Только добавьте вилку на провод шуруповерта.

Удачи в обсуждениях!

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Facebook

ВКонтакте

Twitter

Google+

ОК

Оцени самоделку:

12 Чтобы написать комментарий необходимо войти на сайт через соц. сети (или зарегистрироваться): Обычная регистрация

Информация

Посетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.

usamodelkina.ru

Как из аккумуляторного шуруповерта сделать сетевой - вариантов несколько

Переделка шуруповерта с аккумуляторного на сетевое питание. Вариантов много – результат один!

Те, кто использовал аккумуляторный шуруповерт – оценил его удобство. В любой момент, не путаясь в проводах, можно подлезть в труднодоступные ниши. Пока не разрядится аккумулятор.

Это первый недостаток – нуждается в регулярной подзарядке. Рано или поздно аккумуляторы выработают свой ресурс циклов перезаряда.

Это второй нед

i-perf.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
