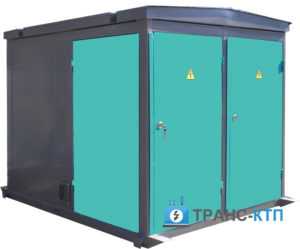

Мобильная (передвижная) трансформаторная подстанция

Мобильная (передвижная) трансформаторная подстанция предназначена для приема и преобразования электрической энергии номинальным напряжением 6-10 киловольт при входе и 0,4 киловольта при выходе, с дальнейшем его распределением и доставкой конечному потребителю. Конечным потребителем мобильной трансформаторной подстанции являются объекты в которые зачастую сложно доставить электрическую энергию, а также те объекты внутри которых требуется постоянное снабжение током в разных его местах, например это могут быть открытые карьеры, шахты, строительные площадки и прочие.

Основной особенностью мобильной трансформаторной подстанции является возможность ее перемещения при необходимости в любую нужную точку. Возможным это становиться при помощи салазок или шасси на которых устанавливается данная подстанция. Возможность подключения к мобильной ктп сварочного оборудования является еще одним весомым плюсом, кроме того подстанция оснащена внешним и внутренним освещением, что значительно упрощает обслуживание и ремонтные работы передвижной трансформаторной подстанции.

Составляющие передвижной трансформаторной подстанции:

  • силовой трансформатор
  • высоковольтная аппаратура
  • изоляторы
  • шасси или салазки на которые устанавливается корпус подстанции

Корпус передвижной трансформаторной подстанции представляет собой металлический блок, который состоит из основной рамы на которую крепятся стороны подстанции и из рамы на которую крепится все ее внутреннее оборудование. Металл Из которой состоит подстанция покрывается специальным составом который препятствует появлению коррозий и продлевает срок его службы.

Технические характеристики

  • количество применяемых трансформаторов — один, два
  • мощность силового трансформатора — от 25 до 2500 кВа
  • тип — передвижная (мобильная)
  • высоковольтный ввод — кабельный воздушный
  • высоковольтный вывод со стороны НН — кабальный воздушный
  • количество отходящих линий — до 12

Габариты и вес

Габариты: 2000Х3000Х2400

Вес: 1250 кг

Установка

В силу того что данная трансформаторная подстанция является мобильной, какая либо дополнительная установка передвижной ктп не требуется. При использовании передвижной трансформаторной подстанции важно учесть вид грунта на которой она стоит, не допустимо использование мобильной трансформаторной подстанции на плавучем неустойчивом грунте.

tr-ktp.ru

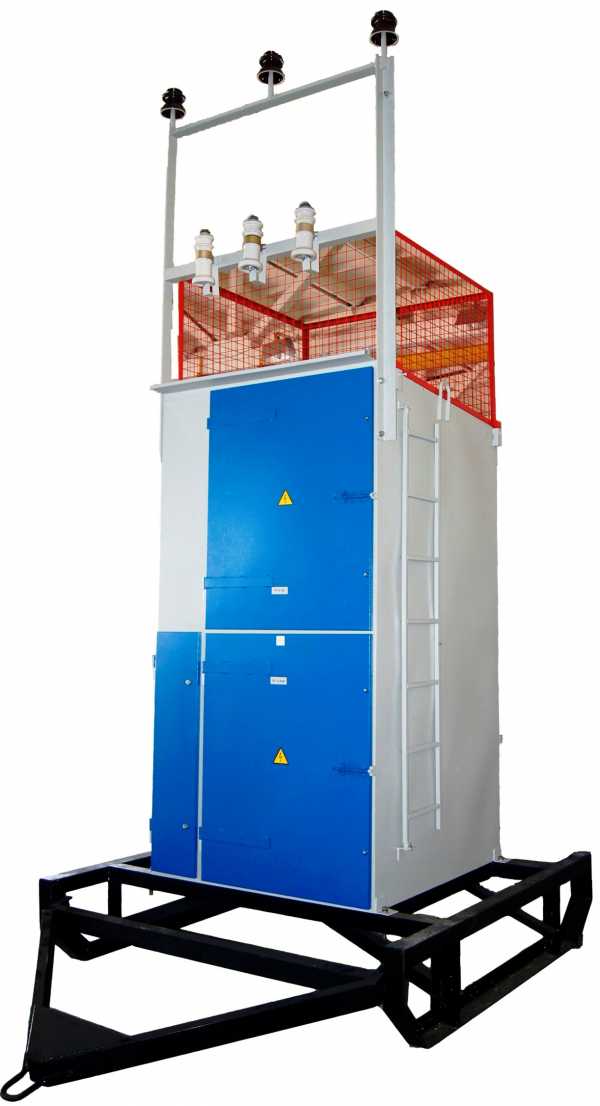

Передвижные трансформаторные подстанции карьерные ПКТПК-25…630-(6)10/0,4кВ

НАЗНАЧЕНИЕ:

Передвижные подстанции ПКТПК-25…2500кВА предназначены для приема электроэнергии переменного трехфазного тока промышленной частоты 50 Гц напряжением 6(10) кВ преобразования ее в электроэнергию напряжением 0,23÷0,4÷0,69 кВ (с изолированной нейтралью) и распределения ее потребителям.

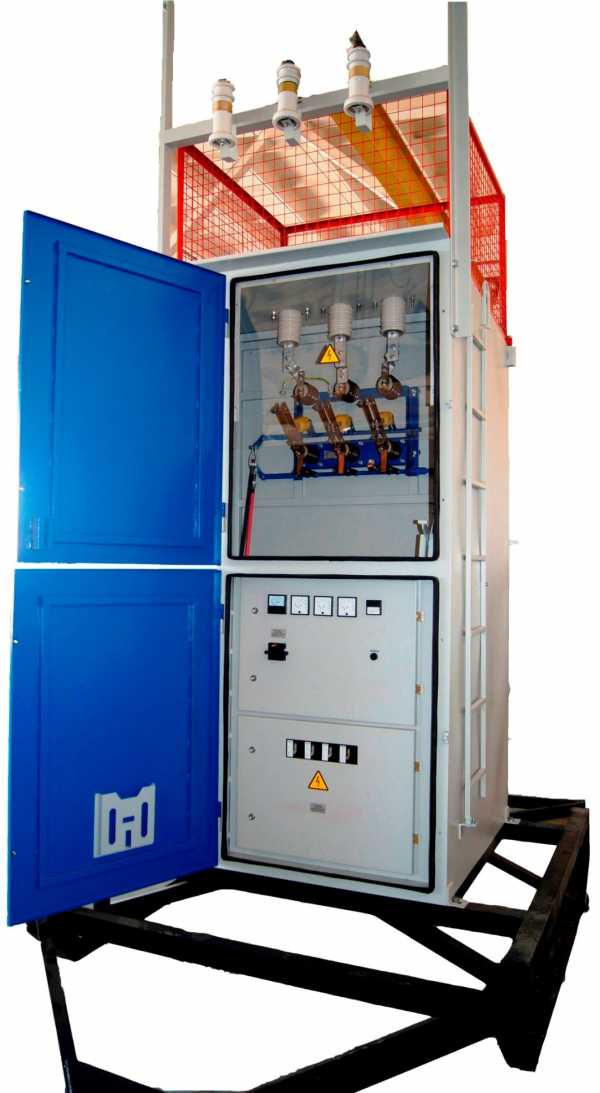

Передвижные мобильные карьерные комплектные трансформаторные подстанции ПКТПК применяются для электроснабжения переменным током передвижных токоприемников карьеров,  разрезов, ведущих добычу полезных ископаемых открытым способом, стройплощадок, строительных площадок и других временных объектов.

По желанию «Заказчика», ПКТПК могут дополнительно укомплектованы:

  • Блоком «климат-контроля» — для обогрева и устранения конденсатообразования;
  • Блоком освещения – для подключения фидеров уличного освещения напряжением 220В и мощностью от 1,6 до 10кВА с программируемым реле времени;
  • Переносным инверторным сварочным аппаратом напряжением 220В на ток до 200А.

ПКТПК-160…2500-6(10)/0,23÷0,4÷0,69-В/К

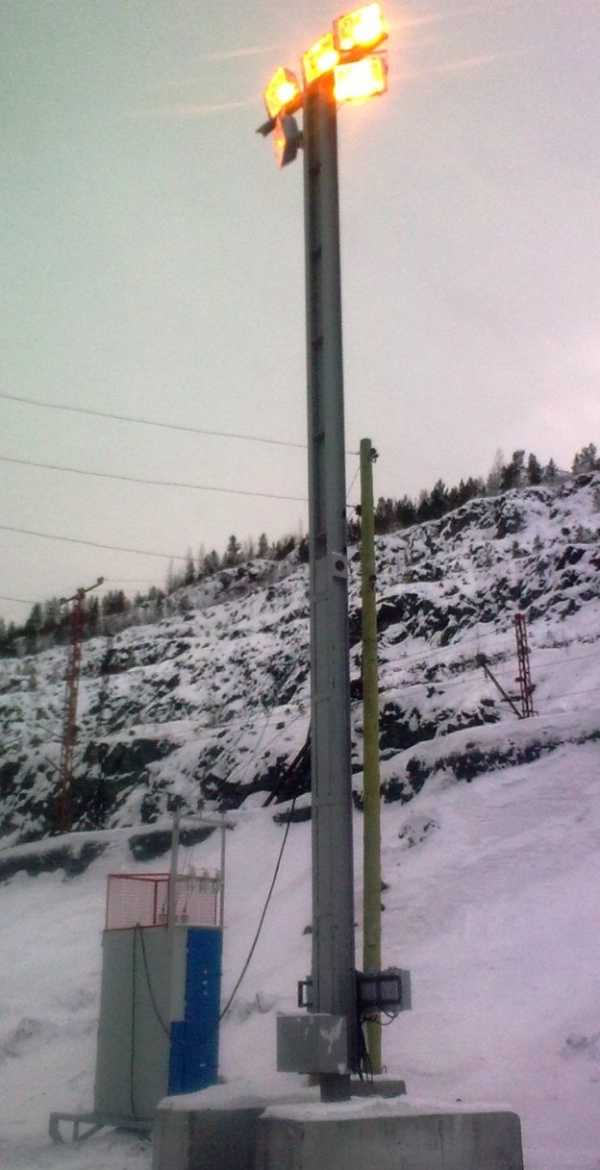

ПКТПК-25…63кВА-6(10)/0,23÷0,4кВ — применяются для освещения карьеров

Структура условного обозначения:
ПКТПК — ХХХ — 6 — Х — В \ К У1(УХЛ1)-Передвижная комплектная трансформаторная подстанция
ПКТПК — ХХХ — 6 — Х — В \ К У1(УХЛ1)-Номинальная мощность силового тр-ра, кВА
ПКТПК — ХХХ — 6 — Х — В \ К У1(УХЛ1)-Номинальное напряжение тр-ра на стороне ВН, кВ
ПКТПК — ХХХ — 6 — Х — В \ К У1(УХЛ1)-Номинальное напряжение тр-ра на стороне НН, кВ
ПКТПК — ХХХ — 6 — Х —
В \ К У1(УХЛ1)		-Тип ввода РУВН (воздух, кабель)
ПКТПК — ХХХ — 6 — Х — В \ К У1(УХЛ1)-Тип вывода РУНН (воздух, кабель)
ПКТПК — ХХХ — 6 — Х — В \ К У1(УХЛ1)-Климатическое исполнение по ГОСТ15150-69
УСЛОВИЯ ЭКСПЛУАТАЦИИ:

Подстанция рассчитана для работы при следующих условиях:

  • температура окружающей среды — от –40°до +40 °С
  • высота над уровнем моря, м — до 1000
  • запыленность, мг/м3, (пыль невзрывоопасная, среда, не содержащая едких паров и газов в концентрациях, разрушающих металл) — до 100
  • номинальный режим работы — продолжительный
Технические характеристики:
Наименование параметраЗначение параметра
ПКТПК-25ПКТПК-40ПКТПК-63 ПКТПК-100ПКТПК-160ПКТПК-250ПКТПК-400ПКТПК-630
Номинальное напряжение, кВ на стороне высшего напряжения (ВН) / на стороне низшего напряжения (НН)6(10)/0,23÷0,4
Число отходящих линий на стороне НН, шт.2-5
Ток электродинамической стойкости на стороне ВН, кА16
Ток термической стойкости на стороне ВН, кА6,3
Время протекания тока термической стойкости, с1
Номинальная мощность силового трансформатора, кВА254063100160250400630
Номинальный ток плавких вставок предохранителей на стороне ВН, А5810
16		 20 31,56380
Номинальный ток линии уличного освещения, А25
Габаритные размеры, ДхШхВ, мм1250х1100х45003600х1300х4650

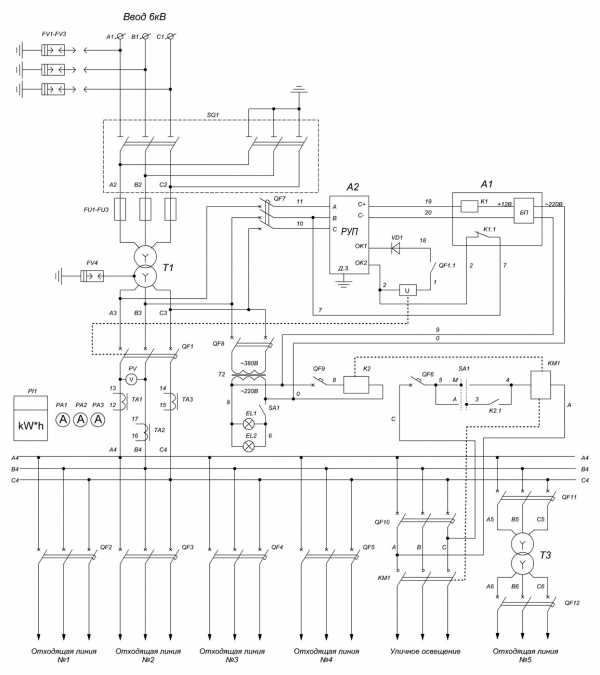

ОДНОЛИНЕЙНАЯ ПРИНЦИПИАЛЬНАЯ СХЕМАПКТПК-25…2500-6/0,4-В/К

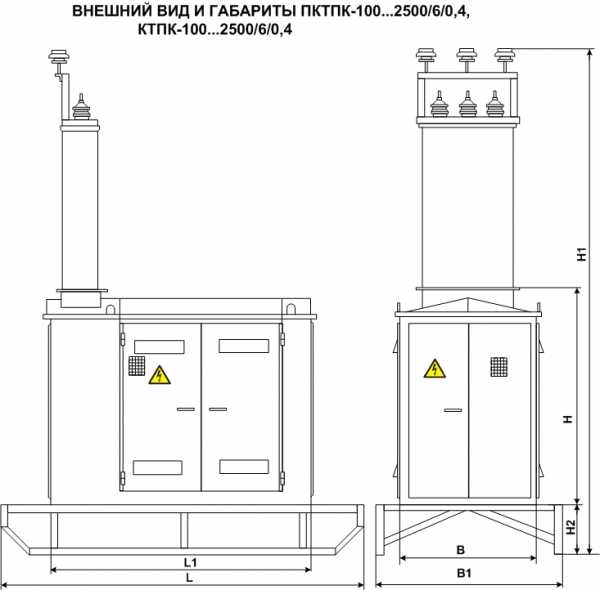

Габаритные размеры:



Мощность трансформатора, кВА

2540631001602504006301000
125016002500
L380038003900390039004250425044004600460052005800
L1280028002900290029003250325034003600360042004800
B110011001100110011001100120012001300130015001800
B1150015001500150015001500150015001800180023002300
H25002500
2500		250025002500250025002500250025002700
h2450045004500450045004500450045004500450045004500
h3400



Информационный лист PDF

Опросный лист PDF



www.shela71.ru

Передвижные трансформаторные подстанции

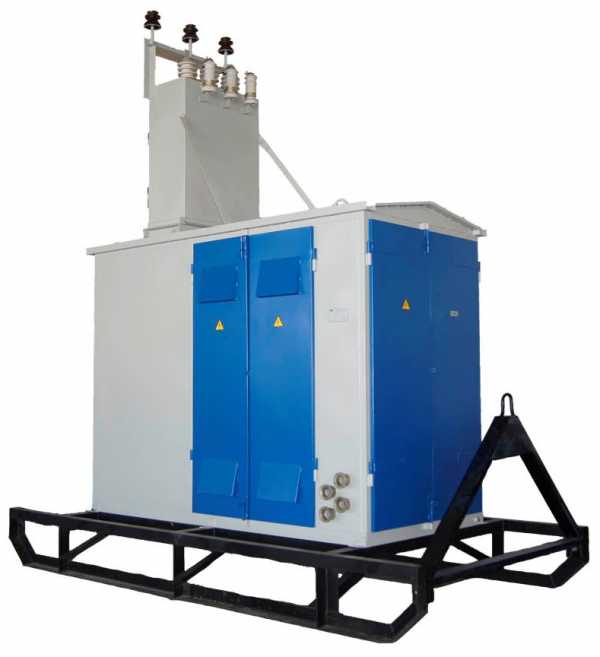

Передвижные карьерные трансформаторные подстанции, размещенные на салазках, предназначены для перемещения по каменистой, неровной поверхности с помощью спецтехники. Теплоизоляция блок-бокса предусматривает особенности климатического пояса региона эксплуатации. Для защиты от несанкционированного доступа возможно антивандальное исполнение в железнодорожном контейнере. Комплектация оборудованием (основным и дополнительным) осуществляется на основе заполненного опросного листа и технических требований заказчика.

Технические характеристики передвижных трансформаторных подстанций:

 Мощность КТП   100…2500 кВА
 Степень огнестойкости станции   от IV до I согласно ФЗ №123 от 22.07.2008
 Степень климатического исполнения   У, УХЛ (ХЛ)
 Температура эксплуатации   –60 °С до +40 °С
 Размещение   Салазки/шасси

 Дополнительное оборудование и отсеки подстанции закладываются в проект в соответствии с требованиями заказчика и особенностями эксплуатации оборудования.

Передвижные трансформаторные подстанции КТП поставляются в следующей стандартной комплектности:

  • блок-бокс на салазках или шасси (прицеп), с утепленным каркасом, толщина утеплителя соответствует климатическим условиям региона эксплуатации. В зависимости от требований, в комплект могут входить основное и аварийное освещение, электрическое отопление, вентиляция, охранно-пожарная сигнализация «Болид», щит собственных нужд и ящик с понижающим трансформатором для проведения оперативных работ;
  • отсек РУВН для ввода переменного тока ВН (6 кВ или 10 кВ) и подвода его на силовые трансформаторы. Как правило, состоит из вводного устройства, плавких предохранителей, кабельной продукции;
  • трансформаторный отсек с силовым масляным или сухим трансформатором для преобразования тока высшего напряжения в ток низшего напряжения. При необходимости предусматривается маслоприёмное устройство;

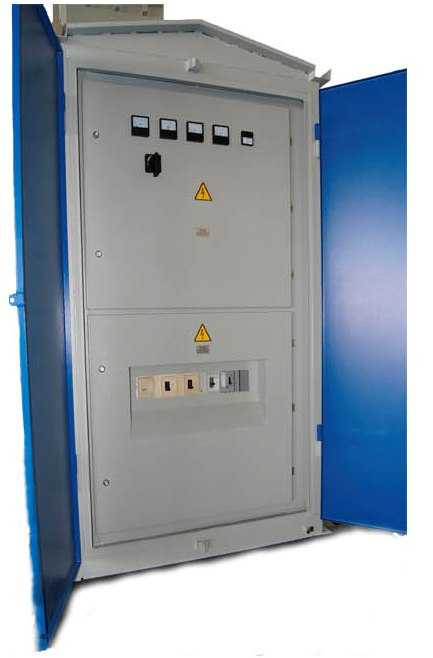

  • отсек РУНН для приема и распределения тока низшего напряжения;
  • системы блокировки ошибочного действия, защита оператора;
  • система пожаротушения.

Дополнительно КТП может укомплектовываться другим оборудованием в зависимости от требований Заказчика, обозначенных в опросном листе, однолинейной схеме, плану компоновки или другим техническим данным.

chzmek.ru

ПКТПН | electro.ru



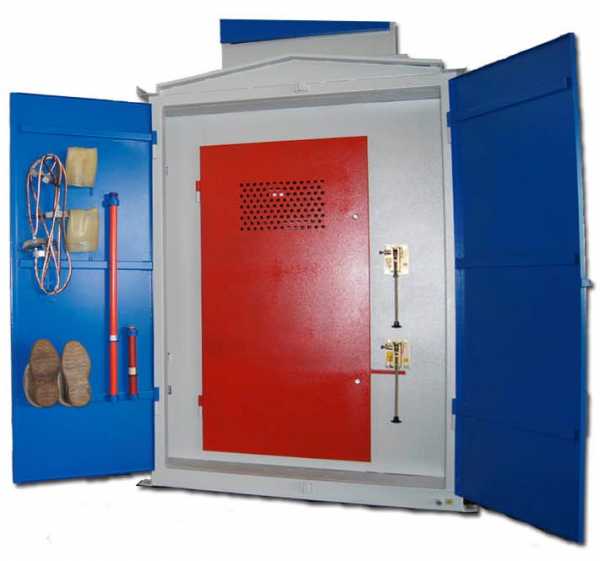

Передвижные киосковые трансформаторные подстанции (карьерные)

Однотрансформаторные передвижные подстанции ПКТП киоскового типа карьерные мощностью 25-1000 кВА

Передвижные комплектные трансформаторные подстанции наружной установки мощностью от 25 до 1000 кВА напряжением до 10 кВ, тупикового исполнения (в дальнейшем именуемые как  ПКТПН) предназначены для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой  50 Гц, номинального напряжения 6 (10) / 0,4 кВ, в сетях электроснабжения промышленных предприятий, сельских и городских населенных пунктах.

Подстанция изготавливается согласно опросному листу, составленному для каждого заказчика индивидуально, с детальной проработкой как основного, так и дополнительного оборудования, учитывая все пожелания заказчика.

ПКТПН используются для электроснабжения трехфазным током электроприемников угольных, рудных и других разрезов (карьеров), ведущих добычу полезных ископаемых открытым способом, а также используются для питания подземных потребителей шахт через шурфы и скважины строительных площадок и других объектов.

По индивидуальному заказу передвижные трансформаторные подстанции ПКТПН могут быть изготовлены на мощность трансформаторов 1600 и 2500 кВА.

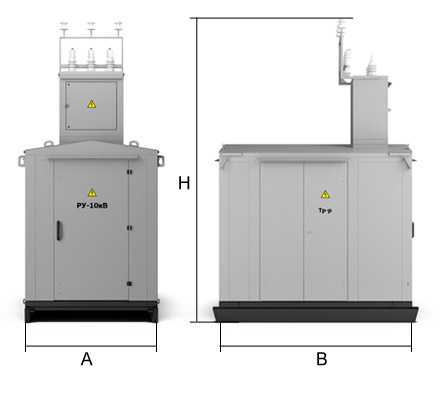

Габаритные размеры

ПКТПН: технические характеристики

Конструктивное исполнение

Киосковая передвижная (карьерная)

Условное обозначение

ПКТП-ТВ, ПКТП-ТК

Электрическая схемана стороне ВН

тупиковая

Способ установки

передвижная (на салазках)

Число трансформаторов

однотрансформаторная, двухтрансформаторная

Выполнение высоковольтного ввода

воздушный / кабельный

Выполнение выводов отходящих линий
на стороне НН

воздушный / кабельный

Выполнение нейтрали трансформатора
на стороне НН

глухозаземленная,
с изолированной нейтралью (по спец. заказу)

Uвн/Uнн, В

6(10)/0,4

Мощность силового трансформатора, кВА

25-1000 кВА



ПКТПН: cтруктура условного обозначения

ПКТПН – Х1 Х2 / Х3 / Х4 / 0,4 У1

П – передвижная (на салазках/полозьях)
К – комплектная;
Т – трансформаторная;
П – подстанция;
Н – наружного исполнения
Х1 – исполнение: т – тупиковая, п – проходная;
Х2 – исполнение вводов ВН: В – воздушный, К – кабельный;
Х3 – мощность силового трансформатора, кВА;
Х4 – номинальное напряжение на стороне ВН: 6 или 10 кВ;
0,4 – номинальное напряжение на стороне НН, кВ;
У1 – климатическое исполнение и категория размещения по ГОСТ 15150 – 69.

Пример записи: ПКТПН – 630 / 10 / 0,4 У1



Условия эксплуатации: ПКТПН

  • высота над уровнем моря не более 1000 м;
  • температура окружающей среды – от минус 45°С до плюс 40°С для исполнения У1;
  • установка на местности с дифферентом до 5º;
  • относительная влажность воздуха до 98% при температуре плюс 25ºС;
  • запыленность окружающей среды не более 100 мг/м³;
  • окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров.

Все отсеки подстанции ПКТПН соединены рамой-салазками и общим корпусом, что обеспечивает мобильность конструкции. Жесткая конструкция рамы-салазок с прицепным устройством и клиренс не менее 250 мм (расстояние от грунта до днища) позволяют транспортировать подстанцию по рыхлому и каменистому грунту.

Каркас ПКТПН собирается из металлического профиля, основой  каркаса служит труба и швеллер, обшитый рифленым листовым металлом. Для разделения отсеков ПКТПН используется листовой металл.  Вся конструкция надежно проваривается. Далее изделие отправляется в покрасочную камеру.  Затем каркас  обшивается профилированным листом, тип которого соответствует климатическому исполнению У1.



Комплектация: ПКТПН

Подстанция комплектуется:

  • устройством ввода высокого напряжения (УВН), собирающегося из камер КСО со следующими коммутационными аппаратами:
  • разъединителями типа РВЗ, РВФЗ;
  • автогазовыми выключателями нагрузки типа ВНА, предохранителями типа ПКТ;
  • вакуумными выключателями типа BB/TEL, ВБСК и ВБП, а также, по заказу, другими типами высоковольтных коммутационных аппаратов.
  • масляными трансформаторами, трансформаторами масляными герметичными,  сухими, или заполненными жидким негорючим диэлектриком;
  • щитом низкого напряжения (РУНН) на базе панелей ЩО-70 с выключателями-разъединителями, рубильниками, предохранителями, стационарными автоматическими выключателями серии ВА, Электрон, а также другими типами выключателей отечественного, или иностранного производства.

По требованию заказчика в ПКТПН предусматриваются дополнительные электрические и механические блокировки, а также фидер наружного освещения с режимами ручного, или автоматического включения и отключения.

С заказчиком согласуются не только технические требования и решения, но и многоцветное, адаптивное к месту установки цветовое решение оболочки, нанесение индивидуальных логотипов, оснащение маслоулавливающими устройствами и т.д. Уровень защищенности подстанций от воздействия окружающей среды и проникновения внутрь оболочки мелких животных и птиц соответствует классу IР-2З.

Все внутренние и внешние металлические поверхности устанавливаемого оборудования ПКТПН имеют покрытие нанесенное методом порошковой полимеризации, независимо от цвета. Данное покрытие обладает повышенной стойкостью ко всем известным видам внешних воздействий и при нормальных условиях эксплуатации может служить максимально длительный срок.

КТПН выполняются с одним, двумя трансформаторами, тупикового типа. Подстанции могут предусматриваться как для воздушных, так и для кабельных вводов.
В подстанция с воздушным вводом, на вводах башни КТПН устанавливаются разрядники типа РВО или (по специальному заказу) ограничители перенапряжений ОПН. Так же, по заказу, разрядники или ограничители перенапряжений могут устанавливаться на сборных шинах распределительных устройств ВН и НН.

Подстанция оборудуется схемой питания собственных нужд, которая позволяет управлять коммутационными аппаратами при различных сочетаниях наличия напряжения со стороны линий ВН, и даже в случае полного его отсутствия. Возможно оснащение различными видами механических и электрических блокировок, не допускающих ошибочных действий обслуживающего персонала во время оперативных переключений.

При заказе необходимо предоставить опросный лист и согласовать его с представителем завода. После утверждения опросного листа двумя сторонами, заказчику предоставляются габаритные размеры ПКТПН, а также схемы главных и вторичных соединений.

xn--90amb0al2b4b.xn--p1ai

Мобильная трансформаторная подстанция

Изобретение относится к электротехнике, к высоковольтным мобильным трансформаторным подстанциям преимущественно напряжения 6(10)/0,4 кВ. Технический результат состоит в расширении эксплуатационных возможностей. Мобильная трансформаторная подстанция включает автомобильную платформу и смонтированную на платформе трансформаторную подстанцию, выполненную в виде двух соединяемых по высоте частей – неподвижной, закрепленной на автомобильной платформе, и подвижной, выполненной с высоковольтным приемным блоком изоляторов и линейного телескопического разъединителя наружной установки с приводом. Подстанция снабжена порталом с, по меньшей мере, двумя телескопическими вертикально смонтированными опорами, связанными с механизмом установки подвижной части в рабочее или транспортное положения, выполненным в виде кинематически связанных друг с другом блоков и опор при помощи троса с лебедкой. Неподвижная и подвижная части электрически связаны между собой при помощи линейного телескопического разъединителя наружной установки с приводом в виде двух телескопических стержней со смонтированными на их верхнем крае контактными пластинами, а на нижнем крае, доступном для обслуживающего персонала, рукоятками поворота. 1 з.п. ф-лы, 4 ил.



Изобретение относится к объектам энергетики, в частности к получению, преобразованию и распределению электрической энергии, а именно к высоковольтным мобильным трансформаторным подстанциям преимущественно напряжения 6(10)/0,4 кВ.

Известна комплектная трансформаторная подстанция по патенту на изобретение №2279747, М. кл. H02B 5/00, H02B 7/06, опубл. 10.07.2006 г., содержащая корпус, снабженный дверями, силовой трансформатор, устройство высокого напряжения 6(10) кВ и распределительное устройство низкого напряжения 0,4 кВ, при этом корпус снабжен двумя внутренними перегородками, разделяющими его на три расположенных в ряд отсека: трансформаторный отсек, в котором размещен силовой трансформатор, высоковольтный отсек с устройством высокого напряжения и низковольтный отсек с распределительным устройством низкого напряжения, при этом каждый из отсеков выполнен имеющим наружную дверь корпуса, дверь отсека с силовым трансформатором выполнена двухстворчатой и расположена на торцевой стороне корпуса, а двери отсеков высоковольтного и низковольтного выполнены на боковой стороне корпуса.

К недостаткам известной трансформаторной подстанции является ее стационарная установка, не позволяющая использовать ее в местах отсутствия электроэнергии при выполнении работ, например, в полевых условиях.

Известна мобильная трансформаторная комплектная подстанция 35 кВ, см. патент РФ на полезную модель №145940 (прототип), М. кл. H02B 7/00, содержащая силовой трансформатор, комплектное устройство высшего напряжения и установленное в закрытом блок-контейнере комплектное устройство низшего напряжения, подсоединенное с помощью кабельных перемычек к силовому трансформатору, подключенному к высоковольтной линии через комплектное устройство высшего напряжения, снабженное вводным разъединителем для подачи напряжения на трансформатор, при этом комплектное распределительное устройство высокого напряжения и силовой трансформатор также установлены в закрытых блок-контейнерах, причем блок-контейнеры выполнены утепленными, при этом блок-контейнер с вводным комплектным распределительным устройством высшего напряжения состоит из двух отсеков, в одном из которых размещено оборудование высокого напряжения, а в другом установлены устройства противоаварийной автоматики, устройства управления собственными нуждами блок-контейнера и устройство гарантированного питания с аккумуляторами, а блок-контейнер с комплектным распределительным устройством низшего напряжения снабжен люками в стене с герметичными сальниковыми вводами для подключения внешних кабельных присоединений и разделен перегородкой на два отсека, в одном из которых установлен щит управления подстанцией, а в другом – комплектное распределительное устройство низшего напряжения.

В мобильной трансформаторной комплектной подстанции блок-контейнер с комплектным распределительным устройством высшего напряжения и блок-контейнер с силовым трансформатором установлены на одном прицепе, а блок-контейнер с комплектным распределительным устройством низшего напряжения – на другом прицепе.

К недостаткам известной мобильной трансформаторной комплектной подстанции можно отнести сложность ее конструкции, размещенной на двух автомобильных прицепах и потребность в обеспечении условий по расположению подстанции на автомобильной платформе на требуемой высоте от поверхности земли во время работы и при проезде под мостами, в тоннелях и т.п. ограничивающих высоту сооружениях, при транспортировке подстанции к месту работы.

Техническим результатом предлагаемого изобретения является устранение недостатков прототипа, в частности расширение технологических возможностей подстанции, связанных с обеспечением безопасной на ней работы, и обеспечение ее транспортировки под сооружениями, выполненными на стандартной высоте проезда.

Поставленный технический результат достигается сочетанием использования общих с прототипом известных признаков, включающих автомобильную платформу и смонтированную на платформе трансформаторную подстанцию и новых признаков, заключающихся в том, что трансформаторная подстанция выполнена в виде двух соединяемых по высоте частей – неподвижной, закрепленной на автомобильной платформе и подвижной, выполненной с высоковольтным приемным блоком изоляторов и линейного телескопического разъединителя наружной установки с приводом, снабженной порталом с, по меньшей мере, двумя телескопическими вертикально смонтированными опорами, связанными с механизмом установки подвижной части в рабочее или транспортное положения, при этом механизм установки подвижной части подстанции в рабочее или транспортное положения выполнен в виде кинематически связанных друг с другом блоков и опор при помощи троса с лебедкой.

Неподвижная и подвижная части трансформаторной подстанции электрически связаны между собой при помощи линейного телескопического разъединителя наружной установки с приводом, выполненным в виде двух телескопических стержней со смонтированными на их верхнем крае контактными пластинами, а на нижнем крае, доступном для обслуживающего персонала, рукоятками поворота.

Верхняя подвижная часть подстанции по периметру снабжена боковым сетчатым ограждением.

Новизной мобильной трансформаторной подстанции является выполнение трансформаторной подстанции в виде двух соединяемых по высоте частей – неподвижной, закрепленной на автомобильной платформе, и подвижной, выполненной с высоковольтным приемным блоком изоляторов и линейного телескопического разъединителя наружной установки с приводом и снабженной порталом с, по меньшей мере, двумя телескопическими вертикально смонтированными опорами, связанными с механизмом установки подвижной части в рабочее или транспортное положения, при этом механизм установки подвижной части подстанции в рабочее или транспортное положения выполнен в виде кинематически связанных друг с другом блоков и опор при помощи троса с лебедкой.

Так, выполнение трансформаторной подстанции в виде двух соединяемых по высоте частей – неподвижной, закрепленной на автомобильной платформе, и подвижной, выполненной с высоковольтным приемным блоком и снабженной порталом, позволяет осуществлять транспортирование подстанции по любым дорогам с выполненными по стандартам тоннелям и мостам над дорогой. При этом в транспортном состоянии подвижная часть подстанции находится в нижнем положении, а при подготовке подстанции к работе подвижная часть поднимается на требуемую стандартами высоту.

Выполнение подвижной части подстанции – портала с, по меньшей мере, двумя телескопическими вертикально смонтированными опорами, связанными с механизмом установки подвижной части в рабочее или транспортное положения, позволяет за счет телескопического соединения подвижной части с неподвижной достаточно просто осуществить приведение подстанции в рабочее положение.

Выполнение механизма установки подвижной части подстанции в рабочее или транспортное положения в виде кинематически связанных друг с другом блоков и опор при помощи троса с лебедкой позволяет без усилий и дополнительных устройств вращением рукоятки лебедки поднять верхнюю часть подстанции и зафиксировать ее рабочее положение при помощи штифтов.

Признаки электрической связи неподвижной и подвижной частей трансформаторной подстанции между собой при помощи линейного телескопического разъединителя наружной установки с приводом, выполненным в виде двух телескопических стержней со смонтированными на их верхнем крае контактными пластинами, а на нижнем крае, доступном для обслуживающего персонала, рукоятками поворота и наличие по периметру верхней подвижной части подстанции бокового сетчатого ограждения – являются признаками дополнительными, способствующими достижение поставленной предлагаемым изобретением технической задачи.

Согласно проведенным патентно-информационным исследованиям сочетания известных и новых признаков предлагаемого изобретения в источниках патентной и научно-технической информации не обнаружено, что позволяет отнести признаки к обладающим новизной.

Поскольку предложенное сочетание признаков не известно из существующего уровня техники и не вытекает из него явным образом и позволяет получить более высокий и даже неожиданный технический результат, то предлагаемые существенные признаки и их сочетание можно считать имеющими изобретательский уровень.

Описание осуществления предлагаемого способа, в том числе на конкретном примере, позволяет отнести его к промышленно выполнимым.

На фиг. 1 схематично представлена мобильная трансформаторная подстанция, смонтированная на автомобильной платформе в транспортном положении.

На фиг. 2 схематично показано рабочее положение неподвижной и подвижной частей подстанции.

На фиг. 3 схематично показана подвижная часть подстанции с блоками, поперечной балкой, тросом и лебедкой.

На фиг. 4 показан вид подстанции с отображением линейного телескопического разъединителя наружной установки с ручным приводом.

Предлагаемая в качестве изобретения мобильная трансформаторная подстанция состоит из неподвижной части, включающей корпус-раму 1, смонтированную на автомобильной платформе 2, трансформатор 3, блок защиты с предохранителями 4, пульт учета электроэнергии 5. Подвижная часть подстанции выполнена в виде портала – двух телескопических опор 6 с размещенным на ее верхней поверхности высоковольтным блоком, состоящим из линейного разъединителя 7, связанного высоковольтным кабелем 8 с проходным изолятором 9. Телескопические опоры 6 кинематически, при помощи блоков 10, смонтированных на поперечной балке 11 неподвижного корпуса-рамы 1, гибкой связи (троса) 12 связаны с червячной лебедкой 13 с рукояткой 14. По периметру верхней подвижной части 6 выполнено сетчатое ограждение 15. На обратной стороне подстанции смонтирован линейный телескопический разъединитель, выполненный в виде двух подвижных телескопических тяг 16 и двух неподвижных тяг 17 с рукоятками поворота 18, выполненным в виде двух рукояток, закрепленных на нижнем крае неподвижных телескопических тяг 17 разъединителя и контактных пластин 19. Подвижная и неподвижная части подстанции снабжены фиксаторами их положения относительно друг друга, устанавливаемые в соответствующие отверстия 20.

Предлагаемая мобильная трансформаторная подстанция работает следующим образом.

Для перевозки к месту работы подстанция находится в транспортном положении, см. фиг. 1. При этом подвижная часть 6 подстанции опущена вниз, фиксаторы нижнего положения установлены в соответствующие нижние отверстия 20. Общая высота подстанции составляет 3920 мм от поверхности земли. Такая высота расположения подстанции позволяет транспортировать ее до места работы без дополнительных осложнений при проезде под мостами, в тоннелях и под другими ограничивающими высоту сооружениях.

После прибытия на рабочее место фиксаторы удаляют из фиксирующих отверстий 20 и вращением рукоятки 14 лебедки 13 при помощи троса 12 блоков 10, закрепленных на балке 11 подвижную часть 6 трансформаторной подстанции поднимают вверх до ее рабочей высоты в 4600 мм. Подвижную часть 6 подстанции в ее верхнем положении вновь фиксируют на неподвижной части 1 при помощи фиксаторов. Затем к высоковольтному блоку подсоединяют высоковольтные провода, а от трансформатора 3 низковольтной части протягивают кабель до потребителя энергии. Мобильная трансформаторная подстанция готова к работе. Перед началом работы осуществляют соединение высоковольтного блока с подстанцией путем поворота рукояток 18, закрепленных на нижнем крае неподвижных тяг 17 разъединителя. Сетчатое ограждение 15 предотвращает доступ персонала к токоведущим частям подстанции.

Неподвижная и подвижная части трансформаторной подстанции электрически связаны между собой при помощи линейного телескопического разъединителя наружной установки с приводом, выполненным в виде двух телескопических тяг со смонтированными на их верхнем крае контактными пластинами, а на нижнем крае, доступном для обслуживающего персонала, рукоятками 18 поворота контактных пластин 19.

В настоящее время на предприятии изготовлена опытная мобильная трансформаторная подстанция, которая отправлена в другую организацию для проведения комплексных испытаний.

Предварительные испытания показали положительные результаты. По окончании комплексных испытаний будет принято решение о производстве предлагаемых мобильных трансформаторных подстанций.

1. Мобильная трансформаторная подстанция, включающая автомобильную платформу и смонтированную на платформе трансформаторную подстанцию, отличающаяся тем, что трансформаторная подстанция выполнена в виде двух соединяемых по высоте частей – неподвижной, включающей трансформатор, закрепленной на автомобильной платформе, и подвижной, выполненной в виде портала с высоковольтным приемным блоком изоляторов и линейного телескопического разъединителя наружной установки с приводом, при этом портал смонтирован над трансформатором и выполнен, по меньшей мере, в виде двух телескопических вертикально смонтированных опор, связанных с механизмом установки портала в рабочее или транспортное положения, который выполнен в виде кинематически связанных друг с другом блоков и телескопических опор при помощи троса с лебедкой, при этом неподвижная и подвижная части трансформаторной подстанции электрически связаны между собой при помощи линейного телескопического разъединителя наружной установки, выполненного в виде телескопических стержней, верхний край которых снабжен контактными пластинами, а на нижнем крае, доступном для обслуживающего персонала, снабжен рукояткой поворота.

2. Подстанция по п. 1, отличающаяся тем, что верхняя подвижная часть подстанции по периметру снабжена сетчатым ограждением.
