§ 40. ПАКЕТНЫЕ ВЫКЛЮЧАТЕЛИ И ПЕРЕКЛЮЧАТЕЛИ
Для включения и переключения электрических цепей постоянного тока напряжением 220 В и переменного — до 380 В служат пакетные выключатели и переключатели.
Наиболее характерный тип переключателя, применяемого на судах, — кулачковый с контактами мостикового типа двух- и трехполюсными с переключением на два и три направления в открытом и герметическом исполнении (тип ПК). Конструктивное исполнение выключателей и переключателей обеспечивает полную безопасность их обслуживания.

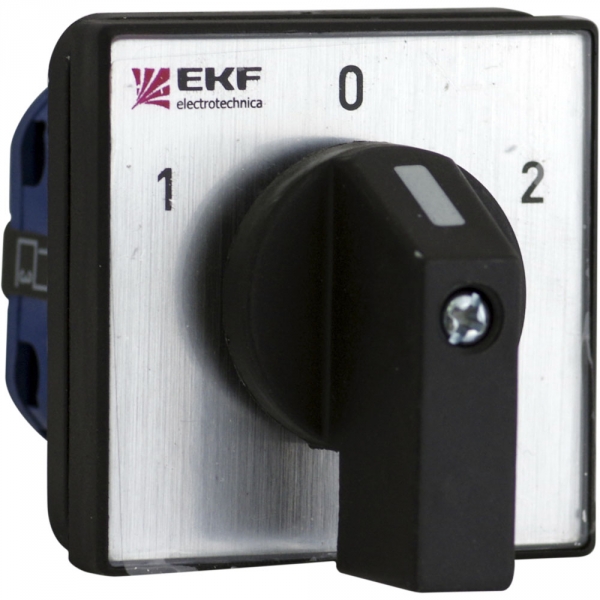

На рис. 80, а показан трехполюсный выключатель ПКЗ-25 на ток 25 А, на рис. 80, б, в — трехполюсные переключатели ПК2-60/Н2, ПК2-100/Н2 на два направления на ток 60 и 100 А.
Пакетный выключатель (или переключатель) состоит из неподвижных контактов и подвижных фиксированных кулачковых контактов, установленных на квадратном изоляционном валике. Для управления валиком ключом вращают его ось в обе стороны. Неподвижные контакты помещены между плоскими пластмассовыми изоляторами, набранными в пакет и стянутыми между основанием и крышкой при помощи шпилек и гаек.

Для одновременного и быстрого перемещения подвижных контактов служит пружинный механизм мгновенного действия, который обеспечивает надежную и четкую фиксацию положения контактов и сокращает время горения электрической дуги, т. е., следовательно, предохраняет обгорание контактов.

Пакетные выключатели и переключатели являются коммутационными аппаратами ручного управления мгновенного действия •с моментным отключением. Их изготовляют на различные значения отключаемых токов (табл. 23). номинальный ток зависит от его рода и напряжения судовой сети.
При выборе аппаратов следует учитывать предельную коммутационную, электродинамическую и термическую способность и износоустойчивость.
Выключатели и переключатели исполняют с передним присоединением внешних проводов для крепления на передней стороне панели щита и с задним присоединением.

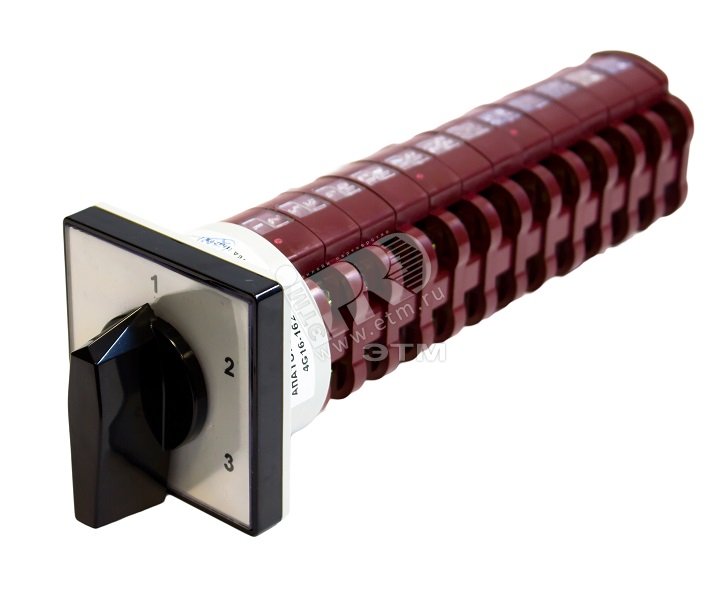

На ГРЩ монтируют универсальные переключатели УП и пакетные контакторы-фиксаторы КФ, применяемые в электрических установках для ручного включения и переключения электрических цепей переменного и постоянного тока, а также в качестве командоаппаратов в контрольных цепях, контакторов, магнитных станций, вольтметровых и амперметровых переключателей, переключателей постов управления и т. д.
В зависимости от исполнения аппараты УП и КФ различают по следующим признакам: числу секций (или пакетов) и схем внутренних соединений; форме рукоятки; защищенности.

Число разрывов цепей	Допустимый ток размыкании контактов переключателей, А, при напряжении, В
	24	43	по	220	380	440	500
Неиндукционные цепи (ток переменный): один			50	40-	30		20
два	—	—	150	120	60	—	50
То же (ток постоянный): один	30	15	3	1,25		0,3	0,25
два	50	40	20	3	—	1,0	0,75
Индукционные цепи (ток постоянный) : один	10	5	0,4	0,3		0,1	0,1
два	20	15	2,5		0,5	0,5	0,35

Примечание. При редких включениях (до 10 в час) коммутируемый ток должен быть не более 80% указанного в таблице, а при частых (до 100 в час) — не более 50%.
На рис. 81 приведены контактные системы переключателей УП и КФ (виды а и б соответственно), диаграммы и схемы включений двух контактов УП (в и г). Пластмассовые кулачковые шайбы размыкают и замыкают контакты внутри каждой секции: получаются различные варианты электрических соединений. На диаграммах включение контактов УП для различных углов поворота рукоятки отмечено крестом.

Переключатели УП в зависимости от назначения и исполнения на судах применяют нескольких серий: УП5100, УП5400 п др. (цифра после букв определяется числом положений, последние три цифры обозначают номер электросхемы). Их используют в цепях переменного тока напряжением до 500 В, с частотой 50 Гц н в цепях постоянного тока напряжением до 400 В. Замкнутые контакты допускают нагрузку 20 А в длительном режиме с кратковременными перегрузками в течение 10 с до 75 А и в течение 3 с — до 150 А.
В зависимости от схемы электрических соединений контакты переключателей УП имеют одно-, двух- или четырехкратный разрыв тока. Предельная разрывная способность контактов зависит от напряжения, рода тока, характера нагрузки и числа разрывов цепи (табл. 24).
Схемы соединений, технические данные и диаграммы универсальных выключателей УП приведены в заводских каталогах и технических условиях.
Переключатели могут состоять из 2, 4, 6 и 8 секций и более, схемы могут быть выполнены с фиксацией рукоятки (овального и револьверного типов) в каждом положении и с самовозвратом ее в нулевое положение.

Примечания: I. Направление вращения рукоятки по часовой стрелке считается положительным (+), против—отрицательным (—).
2. В схемах Г, Д и Е рукоятка в положениях +45 и —45° не фиксируется, в схеме Ж она не фиксируется в положении 0.
Переключатели характеризуются фиксированным положением рукоятки для каждого буквенного обозначения схемы. Положения, при которых происходят фиксация и самовозврат рукоятки в нулевое положение, указаны в табл.

25.
Контакты КФ, работающие без разрыва тока, применяют в качестве амперметровых и вольтметровых переключателей, переключателей синхронизации и др. (см. рис. 81). Они предназначены для цепей постоянного и переменного тока напряжением до 230 В (допускается их применение в цепях переменного тока до 380 В с нагрузкой не свыше 0,1 А).
Длительная нагрузка для постоянно включенных контактов составляет 10 А.
Предельные (аварийные) значения коммутирующих токов контакторов, в зависимости от напряжения, рода тока и характера нагрузки, приведены в табл. 26.

Таблица 26

Род тока, А, и характер нагрузки	Коммутирующий ток, А. при напряжении, В			Род тока, А, и характер нагрузки	Коммутирующий ток, А, при напряжении, В
	220	127	но		220	127	110
Переменный ток:				Постоянный ток:		–•а
активная	40	45	—	активная	4	—	10
индуктивная	15	23	—	индуктивная	2	;—	7
