Швеллер перфорированный — особенности применения |

Самые различные конструкции из стали сегодня оказались достаточно распространены в строительстве, однако одними из наиболее простых форм являются швеллеры. Это идеальное решение для многих задач, однако иногда используется особая разновидность таких изделий. Швеллер перфорированный, технические характеристики которого не позволяют ему работать с большими нагрузками, применяется при монтаже различных коммуникаций.

Перфорированный профиль может использоваться для монтажа различных конструкций, но в большинстве случае скорость монтажа от этого только увеличивается. Главное отличие таких изделий заключается в том, что они не требуют каких-либо работ, предваряющих установку крепежа, ведь отверстия выполняются еще на заводе.

Все, что так или иначе относится к инженерным сетям, может быть смонтировано с использованием профилей перфорированных. Нужно также отметить, что в отличие от обычных лотков кабельных профили имеют большую толщину, а значит, справятся и с более высокой нагрузкой. Перфорированный швеллер, уголок или другой вид подобных металлоконструкций может использоваться и для установки лотков (речь идет о сравнительно узких вариантах, которые применяются в качестве несущего каркаса).

В качестве еще одной области, где используются перфорированные изделия можно назвать различные отделочные работы. Обычно это отделка внутренних помещений, однако на открытом воздухе встречаются конструкции, на изготовление которых пошел швеллер позволяют ему работать в самых разных условиях.

Что такое перфорированный швеллер

Это разновидность гнутого профиля, которая отличается наличием отверстий. Сама перфорация предназначена для крепления металлической конструкции к стене. Обычно используется оцинкованная сталь, ведь монтаж инженерных коммуникаций может производиться в самых разных условиях. Защитный слой в данном случае предохраняет сталь от окисления, а значит, увеличивает срок её службы.

Иногда используется другая разновидность металлоконструкций: швеллер перфорированный, технические характеристики которого позволяют ему работать даже в условиях повышенной влажности. В данном случае применяется другой тип защиты – покрытие поверхности ЛКМ.

Наибольший интерес для защиты металла от коррозии представляют порошковые краски. Это твердые композиции, включающие в своей состав специальные смолы, отвердители и пигменты. Задачей смол является создание поверхностной пленки, а дополнительные функции берут на себя наполнители и специальные целевые добавки.

Различные недобросовестные производители могут использовать неподходящие краски, поэтому получится швеллер перфорированный, технические характеристики которого очень далеки от заявленных, а значит, и срок его службы окажется невелик.

Порошковые краски делятся на две большие категории. Первая из них действует за счет использования термопластичных пленкообразователей, формирующих покрытия без каких-либо химических превращений. В данном случае происходит сплавление частиц, а затем охлаждение расплавов. Минусом данной технологии является то, что получившаяся пленка растворима и отличается термопластичностью, поэтому она – не лучший вариант для тех случаев, когда нужно обрабатывать металл, работающий в сложных условиях.

Вторая категория – это то, что нужно, поскольку такие порошковые краски позволяют получить швеллер перфорированный, технические характеристики которого идеально подходят для эксплуатации даже в среде с повышенной влажностью. Это термореактивные составы, основанные на термореактивном пленкообразователе. Формирование покрытия происходит за счет сплавления частиц и ряда химических реакций сопровождающих этот процесс

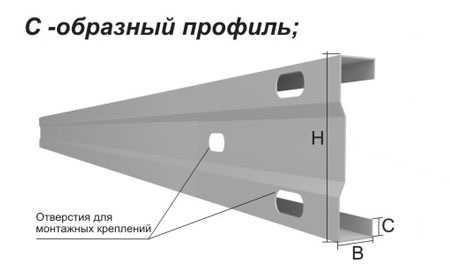

Что такое С-образный профиль

Одной из разновидностей перфорированного швеллера является специальный С-образный профиль. Это – швеллер перфорированный, технические характеристики которого практически не изменились, а главным отличием являются загнутые стенки. Они позволяют использовать канальные гайки. Подобное решение идеально для выполнения различных монтажных работ и может похвастать рядом важных преимуществ:

• Увеличение скорости монтажа на 40%.
• Увеличение несущей способности за счет использования оптимального сочетания толщины и размеров отверстий при сохранении веса. Перфорированный швеллер, вес 1 метра которого намного ниже, чем стандартного часто применяется там, где необходима высокая прочность и сравнительно небольшая масса конструкций.

Канальная гайка представляет собой специальный крепеж, разработанный для использования совместно с С-профилями. Такой способ крепления идеален, долговечен и не требует сверления или сварки, ведь швеллер перфорированный, технические характеристики которого мы сейчас описываем, уже имеет перфорацию.

• Универсальность данного способа. Он подходит и для установки лотков, и как опора для водопроводных труб, и может использоваться при монтаже различных воздуховодов.
• Не требуется выполнения каких-либо сварных работ, поскольку гайки обеспечивают очень быстрый монтаж или выполнение ремонта.
• За счет использования загнутых краев стенок появляется возможность выполнения двухстороннего монтажа, что существенно снижает расход материалов.
• В готовую конструкцию изменения вносятся предельно просто и быстро, поскольку сварные соединения здесь не используются.

Обозначение швеллера перфорированного

Если вам требуется приобрести подобные изделия, то необходимо знать, как выбрать подходящие. Для простоты используется специальное обозначение, которое расскажет специалисту о виде, особенностях конструкции и других особенностях.

В качестве примера рассмотрим ШПц-2 40х70 L=2000 S=2. Первые буквы представляют собой аббревиатуру: ШП – швеллер перфорированный, а «ц» говорит о наличии цинкового покрытия. Первая цифра в обозначении – это количество сторон, по которым идет перфорация. В данном случае по двум, однако она может быть и по трем, и по одной. Следующие цифры 40х80 – это соотношение ширины и высоты металлического профиля. Если вам требуется швеллер перфорированный, технические характеристики которого позволяют ему выдерживать достаточно большую нагрузку, то нужно обратить внимание на последнюю цифру. Это толщина металла, которая и влияет на прочность будущей конструкции. Очевидно, что L=2000 оказывается длиной, причем она выражается в миллиметрах.

На этом можно закончить рассмотрение особенностей подобных изделий. В том случае, если вам требуется швеллер перфорированный, технические характеристики которого должны позволять решить какую-то определенную проблему, то наша статья должна помочь определиться с выбором этого изделия.

Комментирование и размещение ссылок запрещено.

on-mirrors-edge.com

Производство перфорированного швеллера |Премиум-Электро-кабельные лотки и кабеленесущие системы

Швеллер перфорированный предназначен для изготовления различных конструкций при электромонтажных работах.

Перфорированный швеллер изготавливают по ТУ 3449-005-50312147-2015 из металла толщиной 2 мм с покрытием горячий цинк, из готового оцинкованного листа или окрашенные. Возможно изменение параметров изделия исходя из необходимости заказчика.

Наименование и основные размеры (Полный перечень уточняйте у менеджера)

Изображения швеллера перфорированного (нажмите на изображение для увеличения):

← Предыдущий товар Уголки перфорированные     Следующий товар Полосы перфорированные →

prelektro.ru

вес 1 метра, обозначение, уголок

Самые различные конструкции из стали сегодня оказались достаточно распространены в строительстве, однако одними из наиболее простых форм являются швеллеры. Это идеальное решение для многих задач, однако иногда используется особая разновидность таких изделий. Швеллер перфорированный, технические характеристики которого не позволяют ему работать с большими нагрузками, применяется при монтаже различных коммуникаций.

Перфорированный профиль может использоваться для монтажа различных конструкций, но в большинстве случае скорость монтажа от этого только увеличивается. Главное отличие таких изделий заключается в том, что они не требуют каких-либо работ, предваряющих установку крепежа, ведь отверстия выполняются еще на заводе.

Швеллер перфорированный

Все, что так или иначе относится к инженерным сетям, может быть смонтировано с использованием профилей перфорированных. Нужно также отметить, что в отличие от обычных лотков кабельных профили имеют большую толщину, а значит, справятся и с более высокой нагрузкой. Перфорированный швеллер, уголок или другой вид подобных металлоконструкций может использоваться и для установки лотков (речь идет о сравнительно узких вариантах, которые применяются в качестве несущего каркаса).

В качестве еще одной области, где используются перфорированные изделия можно назвать различные отделочные работы. Обычно это отделка внутренних помещений, однако на открытом воздухе встречаются конструкции, на изготовление которых пошел швеллер позволяют ему работать в самых разных условиях.

Что такое перфорированный швеллер

Это разновидность гнутого профиля, которая отличается наличием отверстий. Сама перфорация предназначена для крепления металлической конструкции к стене. Обычно используется оцинкованная сталь, ведь монтаж инженерных коммуникаций может производиться в самых разных условиях. Защитный слой в данном случае предохраняет сталь от окисления, а значит, увеличивает срок её службы.

Иногда используется другая разновидность металлоконструкций: швеллер перфорированный, технические характеристики которого позволяют ему работать даже в условиях повышенной влажности. В данном случае применяется другой тип защиты – покрытие поверхности ЛКМ.

Наибольший интерес для защиты металла от коррозии представляют порошковые краски. Это твердые композиции, включающие в своей состав специальные смолы, отвердители и пигменты. Задачей смол является создание поверхностной пленки, а дополнительные функции берут на себя наполнители и специальные целевые добавки.

Различные недобросовестные производители могут использовать неподходящие краски, поэтому получится швеллер перфорированный, технические характеристики которого очень далеки от заявленных, а значит, и срок его службы окажется невелик.

Порошковые краски делятся на две большие категории. Первая из них действует за счет использования термопластичных пленкообразователей, формирующих покрытия без каких-либо химических превращений. В данном случае происходит сплавление частиц, а затем охлаждение расплавов. Минусом данной технологии является то, что получившаяся пленка растворима и отличается термопластичностью, поэтому она – не лучший вариант для тех случаев, когда нужно обрабатывать металл, работающий в сложных условиях.

Вторая категория – это то, что нужно, поскольку такие порошковые краски позволяют получить швеллер перфорированный, технические характеристики которого идеально подходят для эксплуатации даже в среде с повышенной влажностью. Это термореактивные составы, основанные на термореактивном пленкообразователе. Формирование покрытия происходит за счет сплавления частиц и ряда химических реакций сопровождающих этот процесс.

Что такое С-образный профиль

С-образный профиль

Одной из разновидностей перфорированного швеллера является специальный С-образный профиль. Это – швеллер перфорированный, технические характеристики которого практически не изменились, а главным отличием являются загнутые стенки. Они позволяют использовать канальные гайки. Подобное решение идеально для выполнения различных монтажных работ и может похвастать рядом важных преимуществ:

• Увеличение скорости монтажа на 40%.
• Увеличение несущей способности за счет использования оптимального сочетания толщины и размеров отверстий при сохранении веса. Перфорированный швеллер, вес 1 метра которого намного ниже, чем стандартного часто применяется там, где необходима высокая прочность и сравнительно небольшая масса конструкций.

Канальная гайка представляет собой специальный крепеж, разработанный для использования совместно с С-профилями. Такой способ крепления идеален, долговечен и не требует сверления или сварки, ведь швеллер перфорированный, технические характеристики которого мы сейчас описываем, уже имеет перфорацию.

• Универсальность данного способа. Он подходит и для установки лотков, и как опора для водопроводных труб, и может использоваться при монтаже различных воздуховодов.
• Не требуется выполнения каких-либо сварных работ, поскольку гайки обеспечивают очень быстрый монтаж или выполнение ремонта.
• За счет использования загнутых краев стенок появляется возможность выполнения двухстороннего монтажа, что существенно снижает расход материалов.
• В готовую конструкцию изменения вносятся предельно просто и быстро, поскольку сварные соединения здесь не используются.

Обозначение швеллера перфорированного

Если вам требуется приобрести подобные изделия, то необходимо знать, как выбрать подходящие. Для простоты используется специальное обозначение, которое расскажет специалисту о виде, особенностях конструкции и других особенностях.

Обозначения швеллера перфорированного

В качестве примера рассмотрим ШПц-2 40х70 L=2000 S=2. Первые буквы представляют собой аббревиатуру: ШП – швеллер перфорированный, а «ц» говорит о наличии цинкового покрытия. Первая цифра в обозначении – это количество сторон, по которым идет перфорация. В данном случае по двум, однако она может быть и по трем, и по одной. Следующие цифры 40х80 – это соотношение ширины и высоты металлического профиля. Если вам требуется швеллер перфорированный, технические характеристики которого позволяют ему выдерживать достаточно большую нагрузку, то нужно обратить внимание на последнюю цифру. Это толщина металла, которая и влияет на прочность будущей конструкции. Очевидно, что L=2000 оказывается длиной, причем она выражается в миллиметрах.

На этом можно закончить рассмотрение особенностей подобных изделий. В том случае, если вам требуется швеллер перфорированный, технические характеристики которого должны позволять решить какую-то определенную проблему, то наша статья должна помочь определиться с выбором этого изделия.

Возможно вас заинтересует: Подробности болт фундаментный на сайте.

roofmontag.ru

Монтажные перфорированные швеллеры, полосы, уголки, профили

Монтажные перфорированные швеллеры, полосы, уголки и профили применяются при монтаже сборных кабельных и несущих конструкций (в том числе и строительных) прочего назначения, без применения сварочного оборудования. Перфорация в виде отверстий овальной формы позволяет собрать с помощью метизных соединений необходимые для определённого места прочные сборные конструкции с пониженной металлоёмкостью.

Виды и конструктивные особенности перфорированных швеллеров, полос, уголков, профилей

Монтажные элементы, предназначенные для сборки несущих конструкций, изготавливаемые на предприятии-изготовителе – заводе электромонтажных изделий «ЗЭМИ-74» имеют несколько видов.

Монтажные швеллеры являются основным несущим элементом, имеют П-образный профиль, с перфорированными овальными отверстиями, располагаемыми на одной линии в основании профиля. В зависимости от высоты бортов и ширины основания монтажные швеллеры обозначаются – К225, К235, К240, К243, К347.

Монтажные полосы – это металлическая лента, с продольной перфорацией, используется как элемент конструкций. В зависимости от ширины полосы обозначаются К106, К107, К200, К202, К209.

Монтажные уголки имеют перфорированные отверстия в своих полках. Монтажный уголок используется как основной несущий элемент, так и вспомогательный. Обозначения уголков монтажных – К236, К237, К242.

Монтажный профиль зетовый, именуемый так от своего внешнего вида, применяется как основной элемент, при сборке кабельных конструкций и перфорируется в параллельных бортах, маркируется: К238, К239, К241.

Монтажный профиль С-образный используется как самостоятельный, так и при монтаже сборных кабельных конструкций. Перфорация овальная, выполнена в основании профиля вдоль. Обозначение: К108, К110.

Наше промышленное оборудование позволяет выпускать перфорированные швеллеры, полосы, уголки и профили с толщиной металла 2,0–2,5мм, и длиной 2000,0–2500,0мм. По желанию заказчика, предприятие изготовит перфорированные элементы с толщиной сечения металла 1,5-2,0мм и длиной 1000,0-1500мм.

Универсальность перфорированных швеллеров, полос, уголков и профилей, выпускаемых на заводе электромонтажных изделий «ЗЭМИ-74», позволяет использовать их в различных отраслях промышленности и в современных технологиях строительства. Кроме монтажа сборных кабельных систем, несущие перфорированные элементы используются:

• при монтаже систем кондиционирования и вентиляции, систем видеонаблюдения и сигнализации;

• для монтажа в электрошкафах и электрощитах, в серверных комнатах и АТС;

• при монтаже осветительного оборудования;

• в системах водоснабжения, в системах пожарного водопровода;

• для подвешивания приборов, электрических щитов, кнопочных постов, пусковой и защитной аппаратуры;

• сборка несущих конструкций для проведения общественных мероприятий, создание каркасов и элементов конструкций для подвески телевизионных устройств в оперативных штабах временной дислокации.
