Как часто производится проверка манометров?

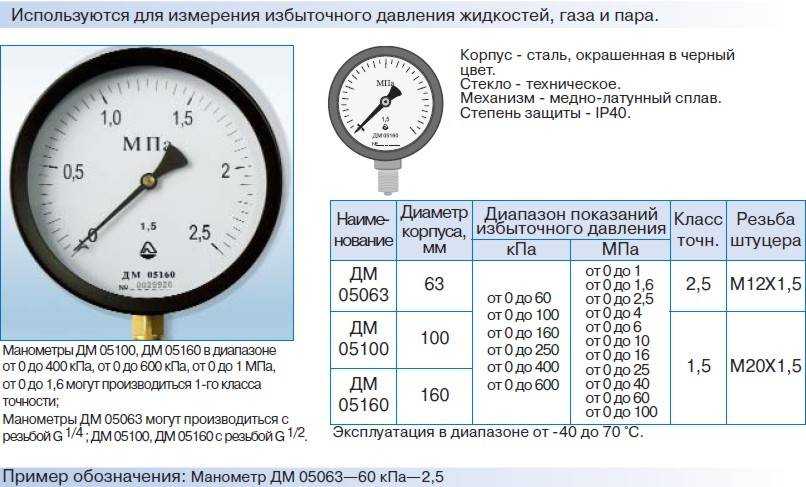

Манометры — измерительные приборы, которые используются для контроля давления в трубопроводах, насосном, котельном и другом оборудовании. Их работоспособность и точность показаний имеет большое значение для нормальной работы оборудования и поддержания производственной безопасности. Поэтому владельцы оборудования должны иметь четкое представление о том, как часто поверяются манометры.
Как часто должны поверяться манометры
Поверка манометра представляет собой процедуру контроля метрологической исправности прибора и точности его показаний. Она выполняется для допуска прибора к эксплуатации в сферах, которые подпадают под государственное регулирование обеспечения единства измерений (ГРОЕИ). Также проверять показания измерителей давления необходимо для обеспечения их безопасной эксплуатации и контроля исправности.
Манометры должны поверяться с определенной периодичностью, которую указывает производитель в паспорте прибора.
Чаще всего производители устанавливают ежегодную периодичность проведения поверки. Однако многие выпускаемые сегодня манометры имеют и более значительный межповерочный интервал, что делает их эксплуатацию более удобной для владельцев.
При успешном прохождении поверки прибор допускается к дальнейшей эксплуатации в течение следующего межповерочного интервала. Если его показания не соответствуют нормам точности, то возникает необходимость заменить манометр.
Как проводится поверка
Показания измерителей давления должны проверяться государственными органами метрологического контроля. Также поверять приборы могут специализированные организации, которые имеют соответствующую аккредитацию.
Поверка выполняется в следующем порядке:
-
Проводится контрольный осмотр прибора на наличие внешних механических дефектов.
-
Создаются нормативные условия для проведения поверки: атмосферное давление — около 760 мм рт.ст., влажность воздуха — около 65 %, температура воздуха — около 20 °C.
-
Стрелка циферблата выставляется на 0.
-
При помощи специального оборудования создается эталонное давление, которое измеряют поверяемый и образцовый манометр, после чего проводится сверка их показаний.
Для проведения поверки могут использоваться такие виды оборудования, как специальный метрологический манометровый стенд, гидравлический пресс и калибратор.
При этом использование калибратора допускается при поверке манометров, в отношении которых не предусматриваются государственные требования метрологического контроля.
Проверка манометров: правила и порядок проведения
Проверка манометров: основные правила
Манометр применяют для того, чтобы контролировать показатели давления в промышленных емкостях и сосудах. Чтобы он работал точно и показывал верные данные, его необходимо регулярно проверять на предмет исправности.
Регламент проверки манометров: сроки и условия

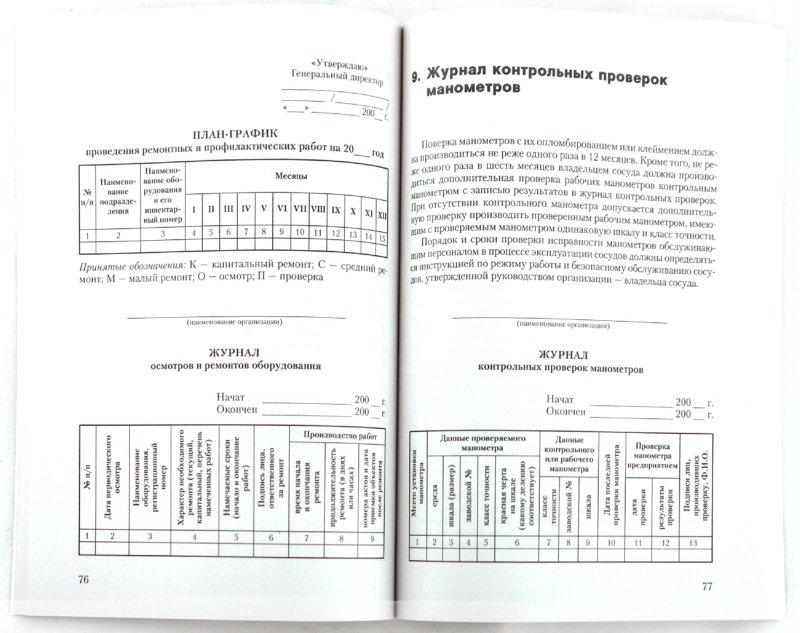

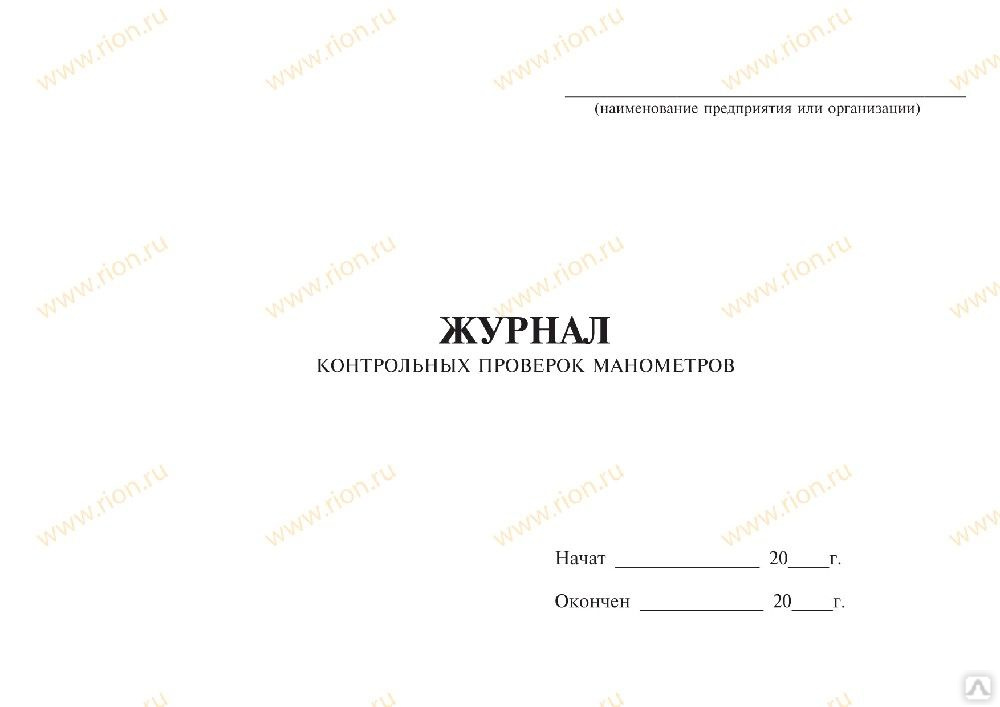

Проверка показаний рабочих приборов с их последующим опломбированием, согласно действующему ГОСТ, осуществляться не реже 1 раза в год. Помимо этого, со стороны предприятия должна осуществляться плановая проверка контрольным манометром не реже 1 раза в полгода. Каждая такая проверка должна сопровождаться соответствующей записью в журнале.
В случае отсутствия необходимого контрольного прибора, можно производить проверку опломбированным рабочим манометром.
Главное, чтобы его шкала и класс точности совпадали с проверяемым манометром.
Как проверить газовый манометр
В общем случае проверка заключается лишь в том, чтобы сверить данные проверяемого манометра с показаниями контрольного прибора или рассчитать действующее давление газа, после чего измерить его с помощью манометра и сравнить данные. Для этого потребуется лишь контрольный манометр и термометр. Если описать данную процедуру более подробно, то она выглядит следующим образом:
- установите датчик манометра в емкость через специальный штуцер;
- в момент фиксации значения давления извлеките манометр, и установите на это место контрольный прибор;
- сравнив показания двух приборов, проверьте правильность показаний прибора;
- в случае, если показания прибора не совпадают с эталонным манометром, необходимо произвести его регулировку, чтобы при одинаковых рабочих условиях приборы показывали одни и те же значения давления;
- на корпусе манометра имеются регулировочные болты, с помощью которых и нужно произвести корректировку;
- с электронным аналогом действия те же, только нужно учитывать, что этот прибор имеет инерционность, поэтому показания нужно удерживать от 8 до 10 с.
При отсутствии эталонного прибора, нужно предварительно рассчитать рабочее давление по формуле P2=T2•P1/T1:
- для этого потребуется сосуд объема, который известен или можно его измерить, в нем находится воздух при нормальном атмосферном давлении и комнатной температуры;
- сосуд герметично закрывается и постепенно нагревается;
- далее просто рассчитывается давление внутри сосуда с помощью формулы, где Т1 и Т2 – это начальная и конечная температура воздуха в сосуде, а Р1 атмосферное давление.
- в случае, если показания прибора не совпадают с расчетом, тогда необходимо произвести его регулировку до тех данных, которые получились при расчете.
Все виды манометров от нашей компании
Манометр кислородный ТМ 210Р
Манометр кислородный (25 Мпа)
Манометр кислородный (МП2-УФ)
Манометр кислородный (МП3-УФ)
Манометр кислородный (МП4-УФ)
Манометр-вакуумметр (МТП-1М)
Манометр-вакуумметр (МПЗ-У)
Манометр-вакуумметр (МП4-У)
Манометр-вакуумметр (МПТИ-М1)
Манометр-вакуумметр (ВПТИ-М1)
Манометр-вакуумметр (МВПТИ-М1)
Как часто нужно проверять калибровку манометра?
by Rob Rychlik
04.
04.2022
Знаете ли вы, что манометры со временем теряют точность? Ни один датчик не может оставаться абсолютно точным вечно; поэтому пользователям необходимо регулярно проверять точность датчика, чтобы убедиться, что он продолжает давать правильные показания для приложения.
Если манометры не проверяются регулярно, неточные показания давления могут привести к неисправности и поломке оборудования, что может привести к простою. Но как часто пользователи должны проверять точность манометров? В отрасли нет официального определенного интервала точности, но есть рекомендации, которым должны следовать пользователи.
Почему важна калибровка?Показания давления важны практически для всех операций, поэтому для обеспечения максимальной производительности и эффективности необходимо поддерживать точные, надежные и воспроизводимые устройства.
Интервал калибровки — это период между последней проверенной калибровкой прибора и его следующей запланированной проверкой.
Имейте в виду, что блоки часто удаляются из процесса и либо проверяются на месте, либо перенаправляются внешней стороне для обслуживания. Это означает, что пользователям придется бороться с простоями. Это может занять от нескольких дней до нескольких недель в зависимости от объема услуг. Таким образом, может быть целесообразно провести инвентаризацию идентичных моделей и чередовать единицы по мере необходимости. Сменные блоки также должны следовать тому же интервалу проверки калибровки и не должны использоваться только в случае возникновения проблем, например, запасное колесо для автомобиля.
Как правило, такие организации, как Национальный институт стандартов и технологий (NIST) или Американское общество инженеров-механиков (ASME), не устанавливают интервалы калибровки, и пользователи не могут полагаться на стороннюю сторону в определении того, когда им следует проводить повторную оценку приборов.
Это возлагает основную ответственность на пользователя, поскольку он лучше всех знаком с приложением и условиями, в которых должен работать прибор.
Таким образом, пользователю необходимо будет определить продолжительность интервала. Пользователям следует подумать об уменьшении этого интервала по мере того, как условия процесса становятся более нестабильными или колеблются постепенно, поэтому каждый прибор может иметь четкую корреляцию с интервалом калибровки.
Поскольку точность прибора со временем будет снижаться, пользователи должны заранее контролировать его проверку. Это требует времени, чтобы установить, хотя лучше проверить точность датчика заранее, чем увеличивать какой-либо интервал, чтобы сэкономить время и / или деньги.
При определении интервала калибровки прибора убедитесь, что прибор обеспечивает точные, надежные и стабильные показания давления в течение установленного периода. Немедленно запланируйте повторную калибровку, если стрелка указателя находится за пределами нуля или за пределами нуля. Это уменьшит влияние на процесс. Манометры, используемые в экстремальных условиях, потребуют более частых (более коротких) интервалов калибровки, поскольку более суровые условия могут быстро повредить инструменты.
Условия процесса с чрезмерной вибрацией, пульсацией и/или высокой частотой циклов могут привести к механическому износу и отрицательно сказаться на точности, воспроизводимости и надежности. Недавно откалиброванные устройства должны быть четко обозначены серийным номером и датой, когда они были откалиброваны. Это позволяет легко отслеживать и выявлять тенденции процесса, которые могут предупреждать о будущих проблемах с процессом.
Рекомендуемые интервалы калибровки Обычно рекомендуемое время для проверки калибровки прибора — один раз в 12 месяцев. Но, как упоминалось ранее, время должно быть уменьшено или увеличено конечным пользователем в зависимости от параметров приложения и процесса. В некоторых случаях может быть даже невозможно перекалибровать прибор. Например, некоторые манометры имеют несъемное переднее кольцо, что делает невозможной повторную калибровку. Недорогие манометры, как правило, не предназначены для повторной калибровки, поскольку калибровка обойдется дороже, чем просто покупка нового манометра.
Обязательно обратите внимание на экономическую эффективность для бизнеса — экономически выгодно ли проводить калибровку или пользователям следует просто покупать новый продукт?
Наконец, обязательно свяжитесь с отделом контроля качества. Это может иметь жизненно важное значение при разработке интервалов калибровки продуктов на основе системы сдержек и противовесов компании.
Роб Ричлик — менеджер по маркетингу в компании Ashcroft. Он получил степень магистра делового администрирования в Университете Святого Сердца. Для получения дополнительной информации посетите сайт www.ashcroft.com.
Выпуск
Апрель 2022 г.
Зачем калибровать манометры?
Манометры обычно используются в различных
отраслей и секторов. От таких простых процессов, как надувание автомобиля
шин, вплоть до сложностей производства аэрокосмической
части. Однако при таком частом использовании и предполагаемой простоте
оборудование, манометры часто упускают из виду, когда дело доходит до технического обслуживания.
Для обеспечения точности показаний манометров необходимо калибруются через регулярные промежутки времени, так как использование неточного оборудования может привести к вопросы безопасности, простои производства или бракованная продукция.
Что такое калибровка манометра
?Калибровку манометра можно выполнить с помощью различными методами, включая использование пневматического/гидравлического испытательного насоса (с манометр с соответствующим диапазоном и высокой точностью) или грузопоршневой груз тестер. Какой бы вариант вы ни выбрали, его должен выполнять опытный профессионалы, использующие высококачественное сертифицированное калибровочное оборудование.
Использование подходящей среды под давлением (газ или жидкость), испытательный насос
применяет одновременное давление через входные порты, расположенные по обе стороны
насоса, к тестируемому манометру, а также к цифровому эталону
измерять. Затем показания на обоих сравниваются для выявления любых расхождений,
этот процесс называется калибровкой через сравнение.
В то время как грузопоршневой манометр (также известный как баланс) сравнивает проверяемый манометр с набором гирь, с учетом ряда факторов, включая гравитацию, плавучесть и оборотов в секунду – этот тип калибровки часто выполняется по давлению датчики, где требуется более высокая точность.
После проведения испытания сертификат калибровки должен быть снабжен протоколом результатов калибровки, включая калибровку интервалы и пределы погрешности, которые следует соблюдать для понимания условие. Независимо от того, какой метод калибровки используется, если какой-либо из расхождения превышают установленный допуск, манометр потребует регулировки и повторной калибровки или будет снят с оказание услуг.
Как часто следует калибровать манометр
? Настоятельно рекомендуется один раз откалибровать манометры
каждые 12 месяцев. Если оставить его дольше, есть вероятность, что оборудование будет дрейфовать.
вне спецификации, что затруднило бы историю инструмента
чтобы доказать и может вызвать серьезные проблемы с производством/процессом.
Например, если инструмент должен был выйти из калибровка и последняя калибровка проводилась 24 месяца назад, тогда все элементы были обработаны использование данных, снятых с подозрительного манометра, также будет подозрительным и возможно надо вспомнить. Если бы прибор был откалиброван 12 месяцев назад меньше подозрительных предметов, которые, возможно, придется отозвать. Кроме того, чем больше калибровок выполнено на приборе, тем лучше история прибор будет иметь большую погрешность измерений.
Калибровка также требуется, когда прибор подвергся неожиданному удару или вибрации, которые могли вывести его из строя. заданные пределы. Между калибровками, если показания манометра менялись внешний вид, или если циферблат или указатель потрескались, образовались пузыри или изменился цвет, возможно, потребуется отправить его на дополнительную калибровку.
Понятно, что с манометрами, столь важными для процесса, предприятиям необходимо свести к минимуму количество времени, которое оборудование тратит на калибровку вне площадки.
