Пескоструйная камера: виды, характеристики, принцип работы

Металлические детали подвержены образованию ржавчины. Если коррозия покрыла большую часть поверхности заготовки, её необходимо очистить от налёта, чтобы сохранить целостность детали, вернуть изначальный внешний вид. Для быстрой, эффективной обработки используется пескоструйная камера. Это конструкция закрытого типа, которая позволяет очищать металлические заготовки от ржавчины, декоративных покрытий.

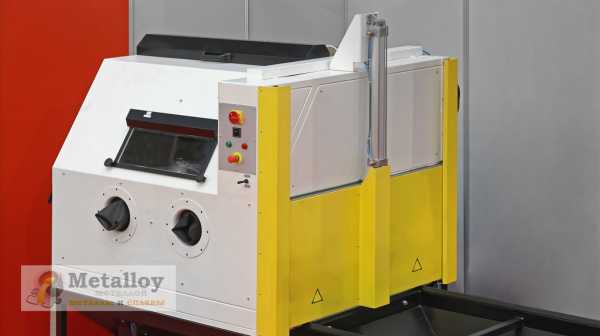

Пескоструйная камера

Виды

Камеры для пескоструйной обработки деталей из металла разделяются по разным факторам. По конструкции можно выделить два вида моделей:

  1. Обитаемые аппараты. Это крупногабаритные конструкции, применяемые для очистки деталей большого размера, предметов, машин. Это закрытые металлические боксы, внутри которых располагается подвижное сопло пескоструя. Оператор управляет технологическими процессами, находясь внутри камеры. Преимущество обитаемых конструкций — возможность обработки заготовок любых размеров.
  2. Необитаемые агрегаты. Это малогабаритные боксы, которые по высоте не превышают роста оператора. Они состоят их металлических стенок, смотрового стекла, отверстия для сопла пескоструя, двух резиновых перчаток, закреплённых внутри камеры. Оператор находится снаружи, управляет всеми процессами с помощью закреплённых перчаток.

Обитаемые конструкции обладают серьёзным недостатком. Из-за нахождения оператора внутри металлического бокса, значительно возрастает риск навредить здоровью. Перед эксплуатацией камеру нужно проверить на наличие эффективной системы вентиляции, а оператору надеть респиратор, защитные перчатки, очки, комбинезон из плотной ткани.

Существует три вида необитаемых камер:

  1. Эжекторные модели — малогабаритные конструкции, которые позволяют обрабатывать небольшие заготовки из стекла, пластика, металла.
  2. Напорные модели — модели с повышенным показателем мощности. Их используют при работе с металлическими поверхностями благодаря возможности счищать налёт большой толщины.
  3. Автоматические модели — оборудование которое эксплуатируется с помощью панели управления. Для оператора это самый безопасный вариант пескоструев.

Технические характеристики

У любых станков, используемых для обработки различных материалов, есть ряд характеристик, влияющих на стоимость и производительность оборудования:

  • диаметр сопла, соединительных шлангов;
  • мощность компрессора;
  • скорость подачи абразивного материала;
  • система управления;
  • размеры камеры.

Остальные параметры не влияют на эффективность оборудования. Важно понимать, что для обитаемых камер нужен оператор, который имеет практический опыт работы с пескоструйными агрегатами.

Размер камеры

Принцип работы

Пескоструйная очистка — технологический процесс, который проводится в определённой последовательности. Этапы обработки металлических поверхностей:

  1. Деталь закрепляется неподвижно с помощью специальных зажимов.
  2. Оператор надевает защитный костюм.
  3. Емкость для расходного материала заполняется выбранными видом абразива.
  4. Запускается компрессор. Нагнетается нужный показатель давления.
  5. Выход воздуха регулируется с помощью системы клапанов, запорных вентилей.
  6. Воздух смешивается с абразивом, выходит наружу через сопло.
  7. Оператор направляет подающую часть оборудования на заготовку, равномерно очищает её от налёта, ржавчины, декоративного покрытия.

Важно проверять соединительные шланги, зажимы, чтобы предотвратить потерю давления, абразивного материала.

Принцип выбора

При выборе камеры для пескоструйного агрегата необходимо обратить внимание на ряд факторов:

  1. Размер устройства зависит от габаритов обрабатываемых заготовок.
  2. Мощность компрессора зависит от вида очищаемого материала.
  3. От скорости подачи абразива зависит производительность оборудования.

Для дома подойдёт недорогая камера для пескоструя. Этого будет достаточно для очистки деталей машины, металлоконструкций, швеллеров, труб, листов.

Размер устройства

Рекомендации по изготовлению пескоструйной камеры

Прежде чем начинать изготавливать самодельную камеру аппарата для пескоструя, необходимо принять во внимание ряд рекомендаций:

  1. Изначально нужно нарисовать чертёж, на котором будут обозначены точные размеры. Желательно нарисовать аппарат с разных сторон.
  2. Чтобы частицы абразива не рикошетили от стенок камеры, необходимо обшить их мягкими пластинами.
  3. Производительность компрессора должна быть больше, чем планируется. Запас мощности позволит более активно использовать оборудование.

Внимательно относится к выбору материалов, из которых изготавливаются детали пескоструя, камеры.

Алгоритм и правила сборки

Когда чертёж и необходимые материалы подготовлены, можно приступать к сборке. Она происходит в несколько этапов:

  1. Изготовление каркаса из металлических уголков или швеллеров. Отдельные элементы соединяются с помощью сварочного аппарата.
  2. Навариваются металлические листы с мягкими пластинами на боковые, заднюю стенку.
  3. Собирается рабочая поверхность, на которой будет располагаться заготовка. Она должна быть оборудована тисками, которые будут удерживать деталь неподвижно.
  4. Устанавливается передняя часть, которая должна иметь три отверстия, защитное стекло для визуализирования рабочего процесса. Отверстия нужны для двух перчаток, сопла для подачи абразива.

Дополнительно нужно установить качественное освещение внутри конструкции, чтобы было удобнее наблюдать за рабочим процессом. Также нужно позаботиться об элементе для вывода отработанного абразивного материала. Некоторые виды частиц можно использовать повторно. При сборке обитаемой модели нужно позаботиться о вентиляции.

Пескоструйные камеры — стационарные конструкции, в которых можно очищать металлические детали от ржавчины, налёта, грязи, декоративных покрытий. Выбор агрегата зависит от размера обрабатываемых заготовок, необходимой эффективности, точности очистки. Важно правильно выбирать вид абразива, установить уровень подачи воздуха компрессором.

metalloy.ru

Обитаемые камеры абразивоструйной, дробеструйной, пескоструйной обработки

Пескоструйная обработка металла

Виды и комплектация обитаемых камер

Расширенная гарантия – 24 месяца!

Предназначение обитаемых камер – абразивоструйная очистка габаритных деталей и конструкций внутри камеры. Оборудование, созданное для пескоструйной обработки металла, позволяет оперативно и эффективно проводить очистку. Пескоструйная обработка лучший способ для очистки любых поверхностей.

Главные преимущества устройств:
  • высокая производительность работы;
  • экономия абразивного вещества.

Под тип обрабатываемых изделий подбирают размеры камер в соответствии с техническим заданием заказчика. Снабжают камеру специальной системой сбора и очистки абразива. Подходит пескоструйная обработка для очистки любого металла.

Всем клиентам «ВМЗ»:

  • бесплатная помощь в выборе продукции согласно техническому заданию заказчика;
  • производство обитаемых камер за 60 – 90 дней;
  • изготовление эксклюзивных моделей оборудования по индивидуальным требованиям (на базе серийной продукции).
Цены на обитаемые камеры
НаименованиеЦена
Обитаемая камераЗависит от размера камеры и состава оборудования. Изготавливается строго по заказу клиента.
Варианты исполнения обитаемой камеры:

Cтандартная комплектация:

  • корпус камеры
  • двухстворчатые распашные ворота
  • решетчатые полы, созданные из сварных панелей
  • абразивоструйный аппарат
  • автоматическая система сепарации и сбора абразива
  • ковшовый элеватор, необходимый для подачи абразива.

Дополнительные варианты исполнения:

  • производство корпуса из сэндвич-панелей
  • установка ворот с двух сторон, механизация их открытия
  • разные схемы сепарации абразива
  • возможность одновременной работы нескольких операторов
  • система рекуперации абразивного вещества серии «СОВ», включающая в себя подбор, очистку и возврат
  • тележка и рельсовый путь

В стандартном исполнении обитаемой камеры присутствуют также системы внутреннего освещения,
приточно-вытяжной вентиляции и фильтро-вентиляционная система.

Технические характеристики – PDF



wmz.ru

Что такое пескоструйная камера и как она работает

Что такое пескоструйная камера и как она работает

Выбор пескоструйной камеры или кабины осуществляется на основании задач, для которых она приобретается. В конструктивном плане оборудование данного типа представляет собой металлический ящик со смотровым окном и, как правило, двумя отверстиями, где предусмотрены перчатки либо специальные герметичные резиновые шторки, через которые оператор просовывает руки. Пескоструйная камера служит для размещения различных деталей или заготовок с целью их последующей абразивной обработки. Базовое преимущество такого оборудования заключается в дом, что оно позволяет очищать детали в разы быстрее по сравнению со скоростью выполнения аналогичной операции посредством шлифмашины или вручную, с помощью наждачной бумаги.

Схема работы

  1. В кабину помещается деталь или заготовка. По типу загрузки различают следующие разновидности камер: боковую (с двумя открывающимися дверками по бокам) и фронтальную (передняя панель которой поднимается на пневмоопорах, как багажник у автомобиля). После загрузки детали кабину закрывают.
  2. Оператор просовывает в камеру руки, защищенные специальными перчатками, стойкими к абразивному износу, и нажимает на педаль под ногой. При этом в кабине зажигается свет, включается система вентиляции (если она предусмотрена комплектацией), из сопла вылетает абразив.
  3. Осуществляется обработка детали. Одной рукой оператор держит и направляет шланг с соплом на очищаемую заготовку, а второй придерживает это изделие. Кроме абразивоструйного шланга с соплом, внутри камеры предусмотрен и обдувочный, которым можно снять пыль с детали после обработки. Чтобы из обдувочного шланга пошел сжатый воздух, нужно согнуть первый в районе наконечника.
  4. После обработки и обдувки необходимо подождать несколько секунд, пока камера очистит внутренний воздух от пыли, и можно доставать деталь.



Распространенные вопросы по эксплуатации пескоструйного оборудования

Почему слипается абразив?

Потому что он сырой либо в системе имеется вода. Для решения данной проблемы необходимо установить осушитель сжатого воздуха.

Почему металл ржавеет в процессе пескоструйной обработки?

Металл, прошедший пескоструйную обработку, имеет сильную химическую активность. Появление поверхностной ржавчины в течение нескольких секунд после пескоструйной обработки свидетельствует о том, что в пневмолинии присутствует вода. Проблема решается установкой осушителя.

Каков срок службы камерных перчаток?

Обычно камерные перчатки служат не менее двух месяцев.

Каков срок службы сопла?

Он составляет 1000 часов для моделей со вставками из карбида бора и 400 часов – из карбида вольфрама. Вышеуказанные цифры декларируются большинством производителей такого оборудования и представляют собой усредненные показатели. Реальный срок службы сопла сильно зависит от рабочего давления и применяемых абразивов, поэтому может очень отличаться в любую сторону.

Поделиться в соцсетях:

www.companyair.ru

Пескоструйная камера своими руками

Пескоструйный аппарат – специальное оборудование, что применяется для очистки кузовных элементов автомобиля. Часто пескоструйную камеру называют еще и абразивной камерой, ведь абразивный материал подается под давлением на кузов машины.
Пескоструйный аппарат для обработки автоПескоструйный аппарат
[contents h3 h4]

В народе же называю проще – пескоструйка, и это название правда подходит. Основным материалом, что используется в подобного рода камерах – это песок. Но помимо него применяют и такие материалы:

  • Железные дробинки;
  • Стеклянные шарики;
  • Электрический корунд.

Камера для пескоструйки крайне полезна, когда требуется удалить коррозию и ржавчину, грязь и отложения смолы или гудрона с поверхности кузова перед покраской и нанесением лакокрасочного покрытия. Для нормального прохождения процесса используется специальный аппарат, который направленным давлением подает на кузов автомобиля абразивный материал, сквозь направляющий пистолет. При этом площадь, что сможет покрывать пистолет за один проход регулируется через сопло, вернее, через диаметр этого устройства. Учтите, что не только песок используется в качестве абразивного материла, в зависимости от материала, качества стали и прочих элементов применются также и другие особые материалы, что улучшают процесс и не вредят железу. Также вы обязаны четко понимать, что каждое действие проходит под большим давлением и летящий с такой скоростью песок представляет большую опасность, поэтому нужно соблюдать технику безопасности на протяжении каждого момента ремонта машины.

Подобная обработка считается действенной в том случае, когда нужно добиться очищения кузова машины от коррозии в каждом труднодоступном участке кузова машины. Поэтому если вы надумали перекрасить автомобиль, то работа должна проводиться умелыми людьми. Самостоятельно не получиться сделать, чтобы машина очистилась адекватно.

Особенности пескоструйки

Итак, первое, что нужно узнать о том, какие функции имеет пескоструйный аппарат – это то, что он используется как в закрытом помещении, так и в открытом. Соответственно, в первом случае компрессор стоит на открытом пространстве, а во втором требуется камера, которая закрывается герметично и не выпускает абразив за пределы комнаты. При этом камера пескоструйной очистки сильно ограничивает размер детали, что может поддаться обработке. Этот неприятный минус компенсируется тем, что не каждая автомастерская делает ремонт автомобиля в целом и им удобна такая небольшая камера.

Чтобы камера для пескоструйной обработки работала нормально и прослужила длительное время, желательно приобретать устройство высокого качества. Рынок предлагает массу устройств подобного характера и выбрать подходящее по силам каждому человеку. Однако автоматические пескоструйные камеры выбираются только под руководством понимающего в этих делах человека. Иначе малоопытный потребитель потеряется и навряд сможет адекватно выбрать подходящее для него устройство.

Качественная камера для пескоструйной обработкиКамера для пескоструйной обработки

Поймите, что оборудование для пескоструйки металла важный агрегат и плохой аппарат принесет только дополнительные растраты на процесс очистки и покраски деталей в машинах, а это крайне нежелательно для нормального бизнеса. Альтернатива покупке – сделать пескоструйную камеру своими руками, но здесь требуются навыки и знания, которых может не оказаться. Поэтому постарайтесь не сделать плохой выбор на этапе покупки, это основная проблема. Постарайтесь заранее определиться с тем, как сможет эксплуатироваться камера, насколько часто сможет проводиться приготовление машины к покрасочным работам. Важно понять, что окупятся те пескоструйные камеры и характеристики, что соответствуют запросам и нуждам в плане экономической целесообразности.

Жилые камеры

Обитаемая пескоструйная камера отличается от остальных тем, что процесс очистки полноценно управляется оператором камеры. При этом компрессор и мощность аппарата установлены вне помещения, чтобы не мешать работать мастеру. Внутри стоит сопло и пульт управления, чтобы работа пескоструйщика все-таки оставалась комфортной. Помните, что абразивный песок подается внутрь под высоким давлением, и камера оснащается таким образом, чтобы пескоструйщик не только чувствовал себя комфортно, но и безопасно внутри этого здания. Поэтому при работе важно, чтобы каждый человек осознанно надевал защитные элементы одежды прежде чем начнется обработка стекла пескоструем. Существует даже продуманный заранее комплект одежды:

  1. Плотный комбинезон, что защищает тело;
  2. Маска на лицо с респиратором;
  3. Перчатки для пескоструйных камер;

Учтите, что проходящие работы в пескоструйном зале считаются опасными, и чтобы мастера допустили к работе нужно провести предварительный инструктаж с ним. Он обязан соблюдать каждое правило и помнить, что давление, создаваемое компрессором опасно для жизни и подставлять конечности или тело под струю нельзя – остается вариант получения травмы.

Пескоструйные камеры для стекла представлены на рынке в разных размерах – от маленького гаража чуть больше с машины до огромного цеха, что в принципе удобно для использования в различных конструкциях и целях в зависимости от нужд бизнеса. В больших масштабах допускается присутствие сразу нескольких мастеров внутри помещения для ускорения и оптимизации процесса. Соответственно от этого возрастет и коэффициент полезного действия от камеры, что положительно скажется на прибыли.

Выделяют такие преимущества, что имеет камера для пескоструйной обработки своими руками:

  • Поддавать очистке детали плавающего размера и периметра;
  • Зрительно и полноценно отслеживать протекание очистки кузова от мусора;
  • Конструкция камеры предполагает обработку нестандартных конструкций сложной формы;

Поэтому если у вас желание сделать обработку качественнее и прибыльнее, то нужно задуматься о покупке дополнительного оборудования.

Распространенное приобретение – это подставка под обрабатываемую деталь, ведь чтобы работы прошли качественно нужно позаботиться об удобствах для мастера. Также нередко изготавливается и пескомойка своими руками, которая помогает заранее подготовить деталь. Если добавить сюда еще и, что внутри присутствует вентиляция пескоструйных камер, то получается универсальное устройство, которое способно удовлетворить нужды большинства.

Самостоятельная постройка

Итак, если вы пришли к выводу, что вам требуется подобного рода устройство, но нет лишних средств, то почему бы не сделать пескоструйную камеру своими руками. К тому же нужно знать, что многие работы принято выполнять не в помещении, а на улице. Это удобно и выгодно для мастера, но достаточно сильно загрязняет окружающий мир. Хотя иногда нет выбора и приходиться прибегать к таким методам. Главное, чтобы сам мастер оделся в соответствии с техникой безопасности так как здесь отсутствует вытяжка для пескоструйной камеры и абразив можно случайно вдохнуть.

Поэтому фильтр для пескоструйной камеры – это главное и с этого нужно начать постройку, уделить достаточно внимания выбору и установке. Не забудьте, что вентиляция не должна устанавливаться избыточной, поэтому перед покупкой нужно сделать проект и рассчитать нужное количество приборов по соответствующим формулам. Помимо этого, важно правильно выбрать пескоструйный аппарат, он обязан оснащаться дистанционным управлением, чтобы оператор мог сосредоточиться на одном и доверить автоматике другое. Важно, чтобы устройство само по себе могло отключаться, если у маляра резко ухудшилось состояние здоровья или он потерял сознание. Наличие дистанционного контроля предотвращает опасные для организма последствия и уменьшает вероятность получения травмы. Помните, что если у вас не предвидеться больших деталей под обработку, то и огромное помещение вам ни к чему.

Качественно оборудованная камераКачественно оборудованная камера

Это важно не только в плане экономической целесообразности, но и в плане безопасности. Дробь для пескоструя рикошетит от стен и нужно учитывать, что чем больше помещение, тем сильнее окажется ответный от стены удар. Чтобы предотвратить рикошет подумайте над тем, чтобы обвешать стены внутри специальным резиновыми платформами, они значительно гасят скорость движения песка. Пол изготовьте из решетки, чтобы использованный материал уходил в ресивер из комнаты. Потом можно откачать оттуда использованный абразив, чтобы освободить бак.

Помните, что пескоструйка, устанавливаемая внутри комнаты также подвергается опасности из-за летящего абразивного материала. Лучше ставить аппарат снаружи, а внутри оставить только соплодержатель для пескоструя, чтобы контролировать процесс. Техника безопасности в каждом случае должна соблюдаться, это обязательно.

Выбор покупаемого аппарата

Если у вас небольшой гараж, в котором вы чините с друзьями автомобили то лучше изготовить небольшой аппарат самому, а потом только покупать расходные материалы – дешевле и целесообразнее в плане траты средств. Если же масштабы превосходят указанные, то задумайтесь о помещении большего масштаба.

Перед тем, как совершать покупку задумайтесь над тем, как часто нужно эксплуатировать подобное устройство.

В первую очередь уделите внимание пульверизатору – он выглядит как небольшая ручка с соплами, через которые подается давление воздуха и нужный абразив. Если предстоит активное использование аппарата, то сделанный самостоятельно пульверизатор не проживет долго, а просто развалиться на куски из-за того, что сточиться изнутри песком. К тому же заранее нужно выбрать диаметр сопла, учитывая прогнозируемые нагрузки.

Поэтому рекомендуем рассмотреть сопла, сделанные из прочных и стойких сплавов, срок службы которых примерно равен сроку остального оборудования. Обычные стальные и тем более керамические сопла быстро износятся и не смогут выполнять возложенные функции длительный срок. Также уделите внимание и корпусу. Он должен быть сделан из прочного материала, а патрубок, что идет к емкости с абразивом должен быть гибким. Обратите внимание на компрессор. Развиваемая мощность обязана покрывать нужды и при длительной работе он должен не перегреваться. Обязательно наличие автоматической системы отключения.

ПОСМОТРЕТЬ ВИДЕОИНСТРУКЦИЮ

Перед началом эксплуатации вспомните о сказанных выше правилах эксплуатации, о них нужно помнить и следовать постоянно и без исключения. Пескоструйное помещение многофункционально и поможет не только подготовить кузов машины к покраске, но и выполнить массу других задач в каждой сфере.

krasimavtomobil.ru

Пескоструйная камера, дробеструйная камера, пескоструйное оборудование

Компания ЕвроМашСервис – официальный эксклюзивный представитель и сервисный центр в России итальянских производителей пескоструйных камер NORBLAST и обитаемых дробеструйных камер BV.

Сравнивая пескоструйные камеры NORBLAST с более дешевыми “аналогами”, в т.ч. китайскими, Вам может показаться очевидной экономия при покупке таких дешевых кабин. Однако, все имеет свою цену! И кажущаяся на первый взгляд экономия, в процессе длительной эксплуатации (от одного года и более) приведет к существенным расходам на быстроизнашиваемые части (сопла, рабочие перчатки, картриджи, стекла и т.п.), перерасходу обрабатывающего материала, не говоря уже о надежности самой конструкции камеры. И не надо забывать о необходимости подключения таких “дешевых” пескоструйных кабин к системе цеховой вентиляции. Это тоже стоит немалых денег!

Итак, что Вы получаете, выбрав любую пескоструйную камеру NORBLAST:
– 2 года гарантии на оборудование (пневматическая часть, электрическая часть и сама конструкция камеры)! Гарантия не распространяется на быстроизнашиваемые части, но о них чуть ниже.
– Не нужно подключение к системе вентиляции! Любая пескоструйная камера NORBLAST может работать без подключения к вентиляции, т.к. наша система очистки воздуха гарантирует отсутствие пыли в выводимом воздухе.
– Высокий срок службы всех быстроизнашиваемых частей! Например, наше штатное рабочее сопло из карбида вольфрама служит до 30 дней при работе стеклянными шариками или электрокорундом. Ни один из более дешевых “аналогов” не может даже близко достичь таких показателей!

При этом, мы готовы осуществить запуск и наладку любой поставляемой нами пескоструйной камеры NORBLAST или обитаемой дробеструйной камеры BV. Наши специалисты обучат Вашего оператора правильной работе с пескоструйными камерами Norblast, чтобы все быстроизнашиваемые части служили Вам как можно дольше! Все быстроизнашиваемые части Вы можете посмотреть на нашем сайте в разделе “Запчасти” или здесь.

Пескоструйные камеры итальянской фирмы NORBLAST различных модификаций и обитаемые дробеструйные камеры фирмы BV (Италия), поставляемые компанией «ЕвроМашСервис», позволяют проводить струйную абразивную обработку деталей, изготовленных из различных материалов, включая сталь разных марок, а также стеклянные, пластиковые, керамические и пр. части изделий. Наши пескоструйные и дробеструйные камеры позволяют матировать поверхность, подготавливать ее к качественному нанесению гальванического, полиуретанового и других видов покрытия.

Дробеструйная установка — это оборудование, посредством которого проводится финишная отделка изделий из металлов и сплавов, удаляются ржавчина и окалина, слой старой краски, заусенцы, загрязнения нежирового происхождения, очищаются сварочные швы и пр. Детали автоматически обдуваются от остатков абразива (дроби или песка в зависимости от типа установки). При выборе вида и фракции абразива учитывают материал обрабатываемой детали, исходное состояние поверхности, такие ее критерии, как шероховатость и чистота после обработки.

Высокопроизводительные дробеструйные и пескоструйные камеры могут дополняться отдельными опциями с учетом конкретного технического задания заказчика. Стандартное исполнение дробеструйных установок предусматривает укомплектовку системой внутреннего освещения, приточно-вытяжной вентиляцией, фильтро-вентиляционной системой, где предусмотрены емкость для сбора пыли и самоочищающийся фильтр.

  • В инжекторных и напорно-струйных пескоструйных камерах NORBLAST серии S с одним рабочим постом применяются различные типы абразива — от стеклянных шариков и электрокорунда до колотой, либо круглой стальной и чугунной дроби фракцией до 0,2 мм. Напорно-струйные кабины позволяют обрабатывать детали с более высокой производительностью, если сравнивать их с инжекторными кабинами. При этом энергия удара дроби о деталь повышается в несколько раз.
  • В напорно-струйных дробеструйных и пескоструйных кабинах серии SD стальные изделия обрабатываются дробью либо песком. Камеры защищает износостойкое полиуретановое покрытие.
  • В дробеструйных камерах TAP4 от NORBLAST производится обработка насыпью изделий такого плана, как скобы, гильзы, метизные изделия, карабины и пр. — это детали, как правило, после термической обработки, имеющие оксидную пленку на поверхности. Они могут быть как из углеродистой, так и из нержавеющей стали и других материалов. Кроме того, можно обрабатывать стеклянные, пластиковые, керамические и пр. части.
  • С помощью автоматических дробеструйных камер NORBLAST SAT с сателлитами проводится дробеструйная или пескоструйная обработка деталей напорно-струйным способом. Особенность их дробеструйной камеры заключается в 2 герметичных автоматизированных рабочих зонах внутри самой камеры, которые разделяются внутренней перегородкой. То есть, это одновременная загрузка и выгрузка деталей снаружи, и дробеструйная обработка в рабочей камере. Максимальная масса детали — до 15 кг.
  • В комплект обитаемых дробеструйных камер BV входят не только пескоструйные аппараты, приточно-вытяжная вентиляция, система освещения, система сбора и сепарации дроби, но и рабочий костюм оператора. Оператор, находясь внутри самой камеры, производит обработку деталей вручную. Этот тип дробеструйных камер можно заказать во взрывобезопасном исполнении ATEX. При обработке в наших обитаемых дробеструйных камерах поверхность изделий эффективно очищается, но в то же время образуется минимальное количество пыли. Для обработки крупногабаритных изделий камера оборудуется дополнительно тележкой с поворотным столом.

euromash-service.ru

Бюджетная камера для пескоструя – Пескоструйная и дробеструйная обработка

Здрасвуйте, уважаемые форумчане.

Просмотрев много тем о различных пескоструйных камерах – решил изложить здесь мой вариант исполнения сего девайса. Материалы, которые применены при изготовлении доступны всем, где их искать – думаю писать не стоит. Из того, что покупал – только эжекторный пистолет и раструбы от вытяжки, которые для рукавиц приспособлены ну и сами рукавицы, так как специальных не нашел – взял сварочные.

Сразу хочу отметить, что эта камера не для професиональных работ, а в помощь гаражным любителям помастерить, но очищает все на олично, совсем не пылит и много места не занимает, у кого в гараже есть компрессор – это приспособление станет очень полезным.

Итак, начнем:

– Корпус камеры выполнен из корпуса старого и отслужившего свое холодильника, только нужно обратить внимание на уплотняющую резинку, она должна быть целой, все остальное из него не пригодится ( хотя стекловату можно использовать для утепления трубы от буржуйки).

– Конус для сбора песка сделал из корпуса кухонной вытяжки, края срезал, снизу квадратное отверстие закрыто заглушкой, она семная, для того, чтоб высыпать песок при замене, сам конус закреплен к корпусу при помощи заклепок.(через герметик,).

-Старый кухонный стол отдал свои ноги для корпуса, без столешницы через столярные уголки он был прикручен к ящику.Для удобства ( в зависимости от роста владельца) ножки немного отпилены, а оставшееся – стало ножками для решетки,

-Рабочая решетка внутри камеры – снята с задней части холодильника. (на фото думаю можно понять)

-Продолжение следует…

Изменено пользователем wik-ko-viktor

www.chipmaker.ru

Пескоструйная камера из подручных материалов

перевёл Scrtvr для mozgochiny.ru

 Делаем камеру для бластинга небольших деталей своими руками.



Часто в процессе изготовления очередной самоделки мозгочину-конструктору необходимо, очистить детали сложной формы от ржавчины, сделать матовым стекло, подготовить поверхности деталей для сварки. Все эти задачи великолепно выполняет пескоструйный аппарат, но его использование требует специального помещения, защитного костюма и мощного компрессора.

Всех этих недостатков лишена технология бластинга. В ней обработка поверхностей ведётся не песком, а специальными абразивами на основе корунда с меньшим диаметром частиц и при меньшем давлении.

Для применения этой технологии в обычном помещении необходимы специальные камеры, один из вариантов такой камеры из вещей купленных в обычном строительном магазине мы и реализуем.



Шаг 1: Материалы и инструменты





Нам понадобятся:

— прозрачная ёмкость для хранения объёмом от 30 литров, с плотно закрывающейся крышкой;
— кусок оргстекла толщиной 3 мм по размеру крышки нашей ёмкости;
— толстые резиновые перчатки длинной до локтя;
— пластмассовые сантехнические манжеты диаметром 150 мм;
— пластмассовые сантехнические фитинги диаметром 100 мм;
— воздушный фильтр – можно использовать вкладыш от промышленного респиратора;
спиральный шланг высокого давления от компрессора;
пескоструйный наконечник;
фитинг с шаровым краном для использования в пневмосистемах;
— силикон, жидкие гвозди, уплотнители, метизы, и т. д;
— электрический лобзик, дрель, свёрла по дереву и металлу.

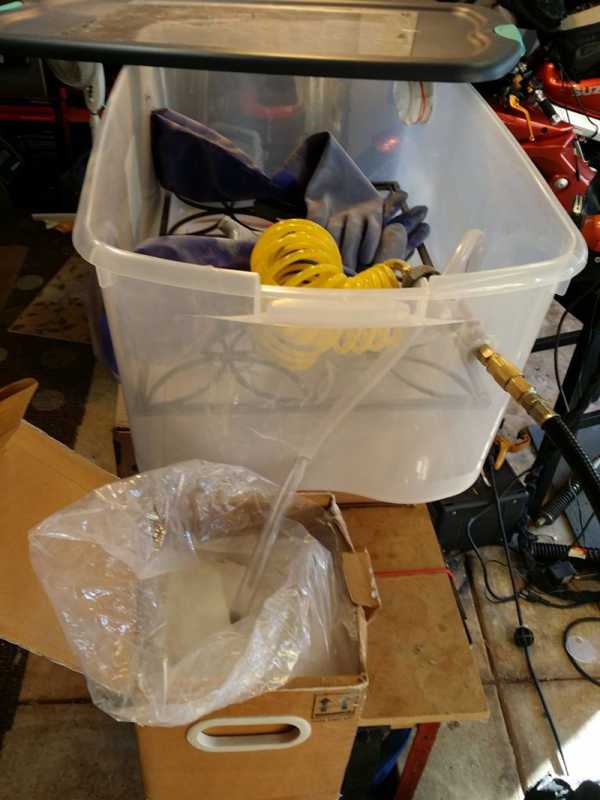

Шаг 2: Собираем камеру

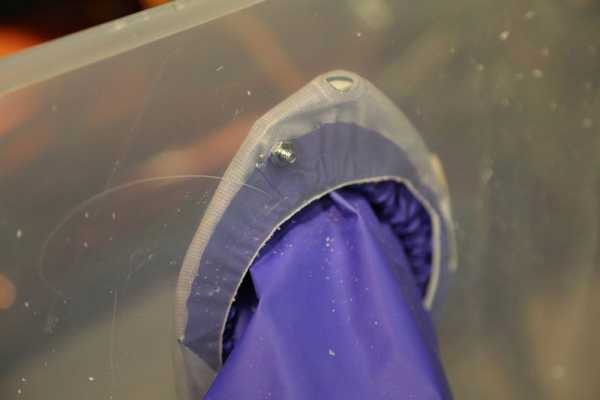

Крепим перчатки

Размечаем на боковой поверхности ёмкости отверстия для рук. Для этого прикладываем к ней пластмассовые кольца и обводим маркёром их контуры. Лобзиком вырезаем внутренние отверстия и тщательно удаляем возникшие заусенцы. Сверлим отверстия для винтов крепящих перчатки. При необходимости подрезаем кольца для придания им круглой формы. Обернув раструбом перчатки кольцо фиксируем его в отверстии с помощью болтов и гаек. Уплотняем получившееся соединение силиконом.

Монтируем систему подачи и удаления воздуха

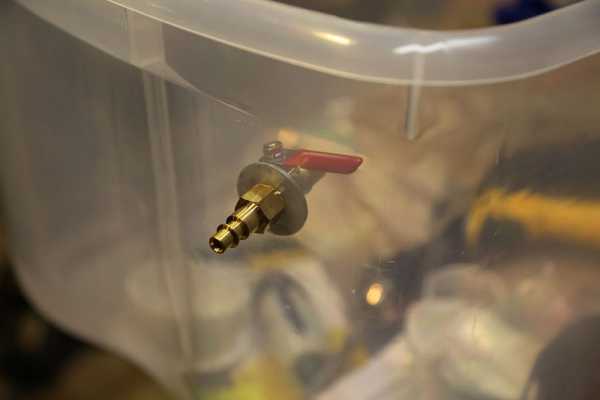

Размечаем и сверлим отверстия для пневмофитинга и отвода воздуха. Вворачиваем фитинг. В выхлопное отверстие вклеиваем суперклеем отрезок пластмассового сантехнического фитинга. Изнутри ёмкости устанавливаем на нем воздушный фильтр фиксируем его канцелярской резинкой.

Делаем смотровое окно

В крышке ёмкости прорезаем отверстие и вклеиваем в него оргстекло.



Шаг 3: Возможные усовершенствования и советы







После опробования оказалось, что для удобства использования этой самоделки нужны некоторые доработки:

ёмкость для изготовления камеры должна быть как можно более глубокой;
диаметр отверстий для рук должен быть больше чем объём предплечий;
— длинна перчаток должна быть такой чтобы на них не возникала гармошка;
пневмошланг должен быть минимально возможной длинны и как можно более гибким;
— на дно ёмкости необходим небольшой пластмассовый трап — частицы абразива будут скапливается под ним и не помешают работе;
— оргстекло смотрового окна изнутри нужно оклеить защитной плёнкой — абразив портит её.



ВНИМАНИЕ! Всегда работайте только в респираторе!
Тщательно герметизируйте все соединения.
Помните, частицы абразива проникая в лёгкие вызывают неизлечимый силикоз!



Шаг 4: Вещи до и после обработки бластингом









(A-z Source)


ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ!

About Scrtvr

mozgochiny.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
