Как сделать своими руками пескоструйный пистолет – самодельная насадка для компрессора вместо мини пескоструя

Как-то я наткнулся на подобную идею как сделать пескоструйный пистолет на Ютубе, и подумал, что это вообще не работоспособный агрегат. Потом я решил, посмотреть что из этого выйдет все же стоит. В случае провала я почти ничего не теряю в деньгах. К моему огромному удивлению, ручной пескоструй работает, и вполне прилично.

В приложенном видео немного больше деталей, чем в статье, и в нем показан самодельный пескоструйный пистолет в действии.

При сборке пистолета для пескоструя своими руками вам понадобятся:

Недорогой распылитель
Переходная муфта с наружной на внутреннюю резьбу 1 см
Тефлоновая лента
Пустая пластиковая бутылка 0,5 л
Клеевой пистолет
Напильник или шлифмашинка
Воздушный компрессор
Дрель с набором сверл
Абразивный материал для пескоструйного аппарата (я использовал стеклянный абразив)
Универсальный нож

Шаг 1: Снимаем сопло

Я купил распылитель с двумя разными соплами. Самое короткое было уже прикручено на место, поэтому я просто снял его пассатижами и заменил на сопло большего размера.

Шаг 2: Устанавливаем переходник

Чтобы распылитель работал так, как нам нужно, установите переходник с наружной на внутреннюю резьбу. Я использовал переходную муфту 1 см, и обмотал ее тефлоновой лентой. Ленту нужно намотать по часовой стрелке, чтобы место соединения не пропускало абразив. Для затягивания муфты я также использовал пассатижи.

Шаг 3: Вырезаем заготовку топорища

После установки сопла на распылитель, зажмите его не слишком сильно в настольных тисках. Затем отрезаем примерно 1,3 см длины сопла шлифмашинкой с отрезным диском. Я убрал где-то 0,6-1 см длины. Это поможет вам сэкономить абразив. Если вы используете шлифмашинку с отрезным диском, а не напильник, отмерьте снимаемую длину очень тщательно, так как диск обязательно захватит лишнего.

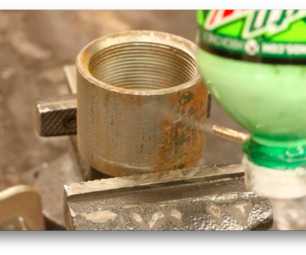

Шаг 4: Делаем резервуар из бутылки

Я использовал пустую пластиковую бутылку 0,5 л из-под лимонада. Ножом разрежьте пластиковое кольцо от крышки и снимите его. Затем просверлите отверстие на месте этого кольца насквозь горлышка сверлом 3 мм, расширьте это отверстие сверлом 4,8 мм. Эта часть бутылки самая жесткая, поэтому отверстие сверлим здесь. Лучше всего закрепить горлышком в тисках и спокойно просверлить отверстие. Держите дрель максимально прямо.

Шаг 5: Засыпаем абразив

Стеклянный абразив продается в магазине. Чтобы наполнить бутылку абразивным материалом, скрутите из листа бумаги воронку и вставьте ее в горлышко бутылки. Бутылку заполните доверху и закрутите крышку.

Затем я вставьте сопло в отверстия, сделанные в бутылке. Сопло я закрепил термоклеем. Мне кажется, измельченная скорлупа грецкого ореха тоже может быть абразивом для мини пескоструя.

Шаг 6: Проверка

Теперь нужно подключить наш кустарный аппарат к компрессору. Мне было удобнее всего работать с давлением 3,7 атмосфер. Чтобы попробовать пескоструйную насадку для компрессора в работе, я очистил ненужный фитинг от ржавчины и краски. Результат меня очень порадовал.

Я бы советовал вам использовать защитные перчатки, маску, очки, одежду с длинным рукавом и респиратор. И еще, использовать аппарат лучше в специальном помещении или на улице, так как от него много мусора.

masterclub.online

Пескоструй своими руками – как сделать самодельный пескоструйный аппарат

Пескоструйная обработка стала частью повседневной жизни, ее применяют во многих случаях, но что же она из себя представляет?

Это, прежде всего взаимодействие воздуха с мелкими частичками песка, которые под большим напором образуют воздушно-песчаную струю для обработки различных изделий.

Струя по направлению вылетает из пистолета. Аппарат активно используется столетиями в различных частях промышленности.

Содержание статьи:

Такая аппаратура понадобится для шлифовки, снятия краски, нанесения грунтовки, тюнинга авто.

Если участок обработки совсем маленький, то многие справляются при помощи наждачной бумаги, но на большие участки уйдет слишком много времени и сил. С самодельной пескоструйной установкой потребуется минимум времени.

Аппарат можно приобрести в любом магазине, где представлены строительные материалы, а можно попытаться создать его своими силами.

Будьте готовы, что хороший аппарат обойдется не дешево, если вы все же не решитесь сделать его сами. Ведь имея определенные навыки, не придется тратить много сил и времени, особенно если вы регулярно что-то мастерите.

Из чего делают пескоструйные установки

Изготовить пескоструйную установку можно несколькими способами, но, несмотря на выбранный, вам потребуется определенный перечень материалов.

компрессор;
трубы и шланги;
пистолет, который будет использоваться для покраски;
фитинги из сантехники;
сопло, кран и бутылка из пластика.

Хороший хозяин хотя бы половину из перечисленного списка хранит в своем гараже или кладовке.

А вот компрессор придется прикупить, но если сравнивать со стоимостью всего аппарата, то — это незначительная трата.

Виды пескоструев

Подбирая необходимую аппаратуру, стоит, прежде всего, определить для чего она будет использоваться. Ответив себе на этот вопрос, вы определитесь с видом пескоструйной установки.

Если она создана для обработки предметов из стекла с целью декора, то параметры пескоструйной камеры зависят от площади поверхности обработки.

Если последующая задача произвести покраску или грунтовку, то следует применить аппарат открытого вида, способный очистить поверхность под вышеизложенные нужды. Но для работы с таким видом оборудования необходимо отдельное помещение.

Еще один критерий, который влияет на выбор разновидности пескоструев – это частота их использования.

Если же вы решили открыть свое дело и поставить работу на поток, то для частого использования необходимо мощное изделие, только так удастся предоставить квалифицированные услуги.

Чем больше времени будет применяться устройство, тем мощнее оно должно быть.

Такое устройство, созданное собственными руками, может быть только двух видов:

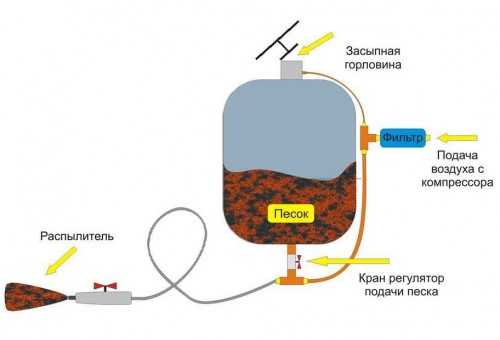

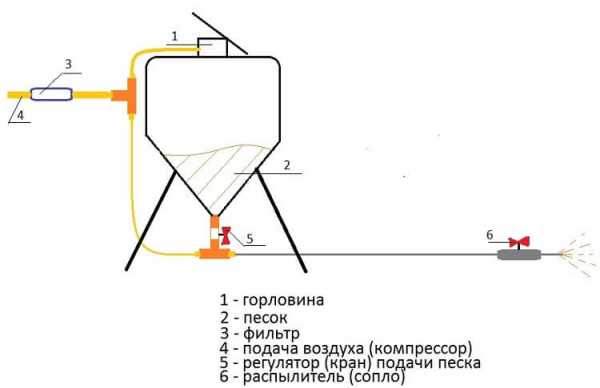

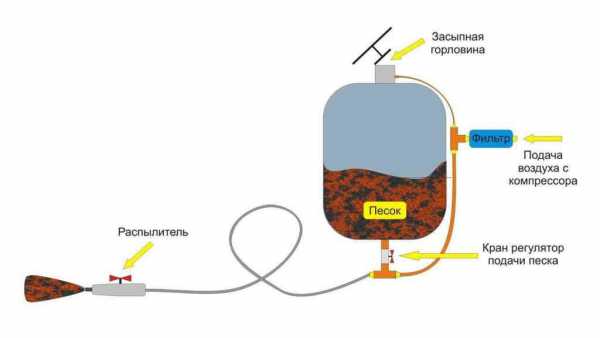

1. Напорное, которое предполагает образование воздуха в установке и дозаторе. Из сопла струей вылетает воздух и частички песка.

Скорость струи высокая, что позволяет очистить большой кусок территории за достаточно небольшой промежуток времени.

2. Инженерное предполагает поступление воздуха и песка по двум разным рукавам и их смешивание в наконечнике.

Его проще всего сделать своими силами, но с этой конструкцией перечень предметов, которые можно подвергнуть обработке значительно меньше. Объяснить это можно слабым воздушным потоком с абразивом.

Делаем простую установку в домашних условиях

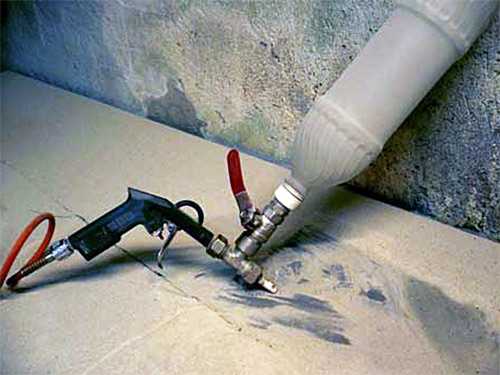

Пескоструйная установка самая простая, представлена двумя компонентами такими как сопло и ручка со штуцером. В один попадает воздух, а во второй песок.

Если вы хотите, чтобы наконечник для выброса струи воздуха и песка не износился и служил долго, то стоит подобрать соответствующий материал.

Самый надежный вариант — карбид вольфрама или бора. Он стоек и продержится при непрерывной работе несколько десятков часов.

Куда быстрее сотрутся чугунные или керамические материалы, хоть они и обойдутся дороже, тогда зачем же платить больше?

Определившись с наконечником, приступаем к формированию корпуса пистолета, который затачивается под них. Емкостью для абразива прекрасно прослужит пластиковая бутылка, которая должна быть закреплена сверху.

Конструкция готова, но без компрессора она не заработает, поэтому завершающий этап – его подсоединение. Он же и будет отвечать за подачу воздуха.

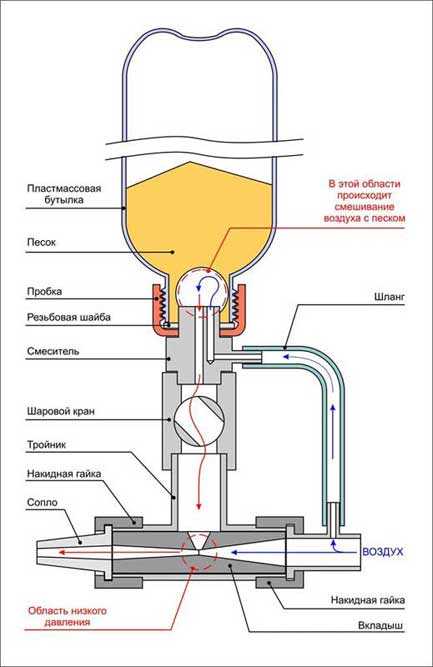

Принцип работы устройства – поступающий воздух оказывается сразу же в бутылке, а затем в тройнике. Смешавшись с абразивом, смесь направляется в верхнюю часть тройника.

Если хотите контролировать количество абразива в воздухе, стоит приделать соответствующий краник. Собрать аппарат удастся всего за час при условии наличия всех составляющих и подручных материалов.

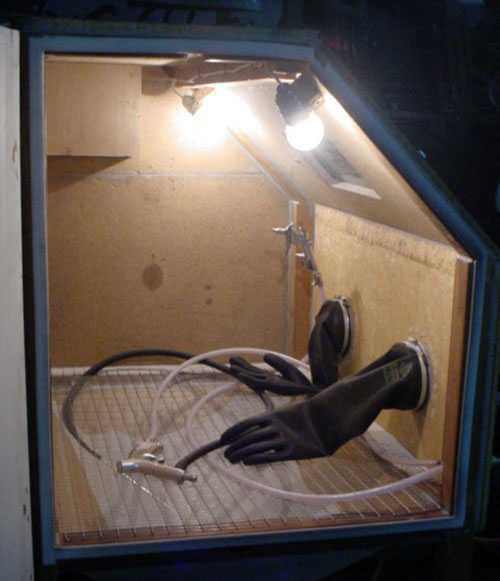

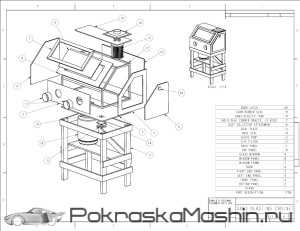

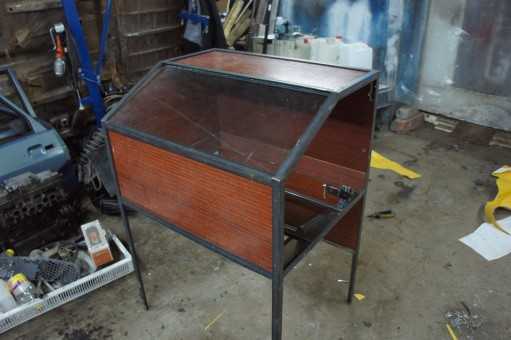

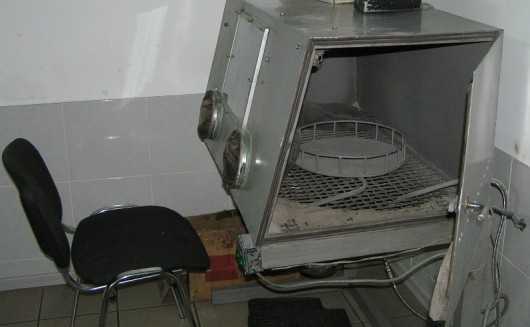

Универсальная пескоструйная камера

Камера используется в случаи обработки незначительных по размерам деталей. Она выполнена в виде ящика из металла, который можно сделать самостоятельно или же приобрести.

В любом случае в дальнейшем его придется обшить стальным листом. Чтобы удобнее работать с ним, расположите прибор на подставке.

Проделайте в этой камере окошко, которое позволит наблюдать за процессом. Рекомендуется поместить его сверху.

Работа с камерой предусматривает осуществление неких действий с ее составляющими внутри, поэтому аппарат разделяется на две части, где вставляются резиновые перчатки.

Такие перчатки, как и стекло – это расходный материал, который с годами нуждается в замене. Но чтобы не делать это слишком часто, старайтесь подбирать качественные материалы. Заранее продумайте этот момент, чтобы он не доставлял лишних хлопот.

Снизу камеры располагается решетка из проволоки и приваренный желоб, необходимый для помещения в него уже использованного песка. В цилиндре ящика проделывается отверстие для поступления воздуха.

Чтобы осветить камеру, достаточно использовать обычные лампы дневного света. Самодельную камеру можно оборудовать вентиляцией, но порой обходятся и без нее.

Компонент, который вы собираетесь обработать, необходимо разместить через заранее подготовленную дверцу. Если деталь длинная, то конструкцию можно накрыть брезентом, так их проще прогонять через созданное устройство.

Брезент прослужит защитой и не позволит песку вылететь за пределы камеры.

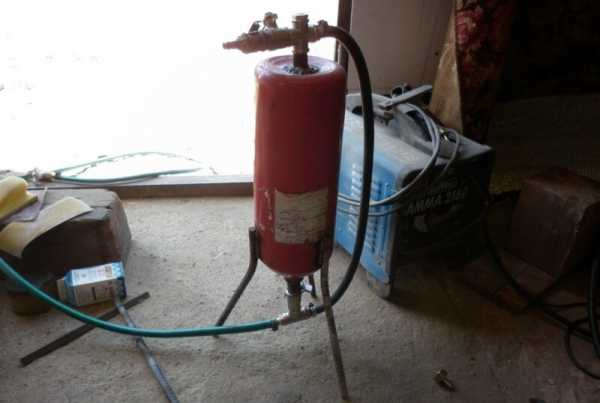

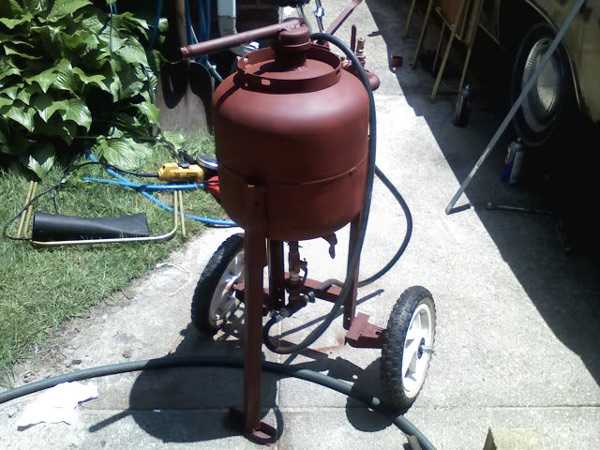

Как изготовить устройство из огнетушителя?

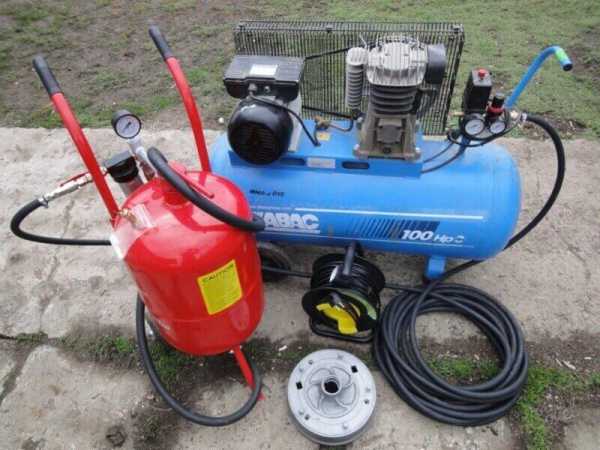

Специалисты умудряются изготовить пескоструйные установки из огнетушителя. Из всей конструкции огнетушителя необходима только оболочка, в которой устанавливается металлическая трубочка с резьбой.

Чтобы ее зафиксировать, стоит проделать отверстия с двух сторон. По этой трубе будет попадать воздух, а для песка делается отверстие паз 18*8мм.

Все компоненты огнетушителя припаиваются обратно после крепления трубки. Туда поступает абразив, к нижнему концу фиксируется сопла, а к верхнему компрессор.

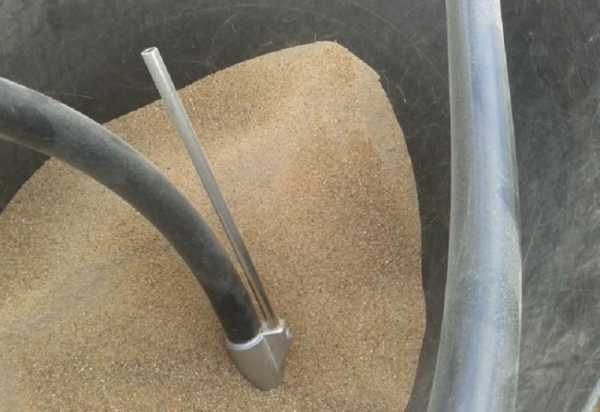

Песок попадает в нижнюю часть трубки, поступающее давление выталкивает песок, он мгновенно вылетает из установленного на устройстве наконечника.

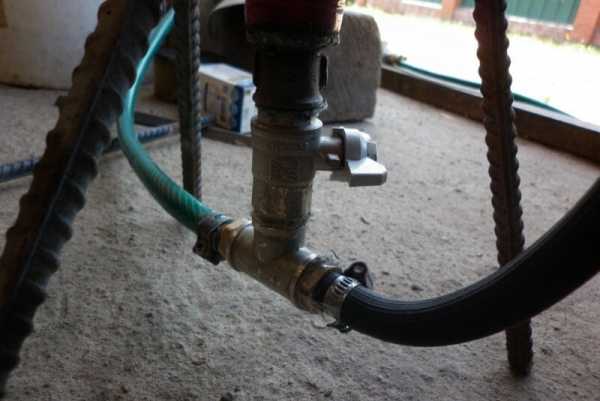

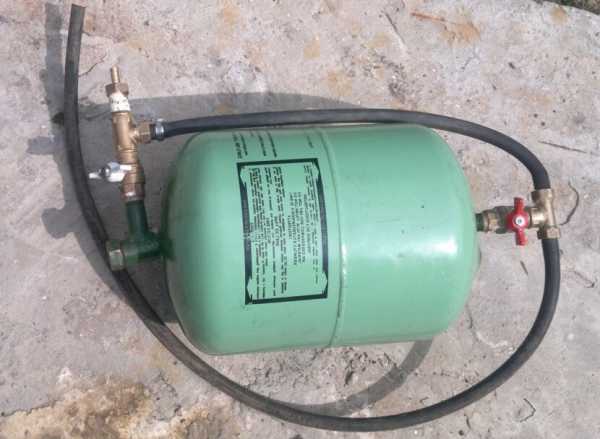

Если огнетушителя не оказалось под рукой, то может подойти любая емкость, такая же как баллон от газа. Только предварительно избавитесь от возможных остатков газа, выгнав его тем же компрессором.

Абразив в качестве расходного материала

Песок для функционирования этого аппарата совсем не подходить, ведь он неоднородный, размер и форма вкраплений совершенно разная.

Проблема может возникнуть и сказаться на самом качестве работы и ее результате.

Крупные частички станут причиной глубоких царапин. Для таких случаев существует специальный расходный материал, который можно отыскать в магазине по продаже строительных материалов — абразивные смеси.

Они могут быть представлены разной формы, размера и твердости. Специально для нашей процедуры подойдет самый доступный абразив.

Есть и те, кто готов тратить свое время на просев через сито обычного речного песка, который в таком случае тоже подходит для работ.

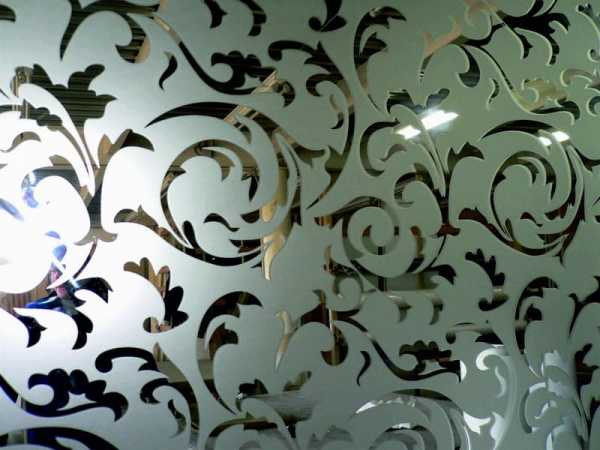

Гравирование стекла

Более того с данным аппаратом можно прикоснуться к прекрасному и заняться гравированием стекла, кто знает, может со временем хобби перерастет в серьезный бизнес.

Заклеиваем поверхность стекла и прорисовываем на пленки желаемый рисунок.

Затем обрабатываем изображение самодельным инструментом и снимаем пленку, чтобы оценить результат работы. Каждый мастер самостоятельно определяет глубину гравировки, предварительным пробным нанесением.

Рисунок будет выглядеть красиво в любом случае, его можно украсить светодиодной подвеской. С такой задачей самодельный аппарат справится легко и при этом он ни в чем не уступает дорогостоящему аналогу из магазина.

Все стеклянные поверхности могут быть оформлены с помощью пескоструйного аппарата.

Берем металлическую пластину, прорезав в ней отверстия, поверхность обрабатывается после того, как лист плотно приляжет к поверхности. Процедура займет несколько минут и расход песка минимальный.

Такой метод работы идеален при использовании гладкого, без сколов отверстия. Аппарат подходит и для других нужд, для применения, как на профессиональном, так и на любительском уровне.

С ним есть возможность осуществить большой перечень работ, который и представить сложно. Хороший хозяин непременно должен запастись пескоструем.

Советы по работе с самодельным аппаратом

Многие владельцы самодельных аппаратов более уверены в них, чем в импортной технике, ведь сделано своими руками, кому же еще доверять, как не себе. Но все же стоит прислушаться к ряду рекомендаций по использованию.

1. Если ваш аппарат не такой мощный, объемом 6 литров, то диаметр сопло должен составлять 3 мм. Слишком узкое тоже не подойдет, если же мощность большая, то стоит обратить внимание на больший диаметр.

2. Детали, которые предположительно со временем пойдут в расход не стоит сильно закручивать, чтобы их проще было заменить. Речь идет о составляющих, которые чаще всего контактируют с абразивом.

3. Не устанавливайте пескоструйный аппарат и не пользуйтесь им в домашних условиях. Ведь насколько бы прочную камеру вы ни сделали, песок все равно будет выходить за ее пределы. Камера создана задерживать основную пыль, после проведенной процедуры навести порядок, будет крайне сложно.

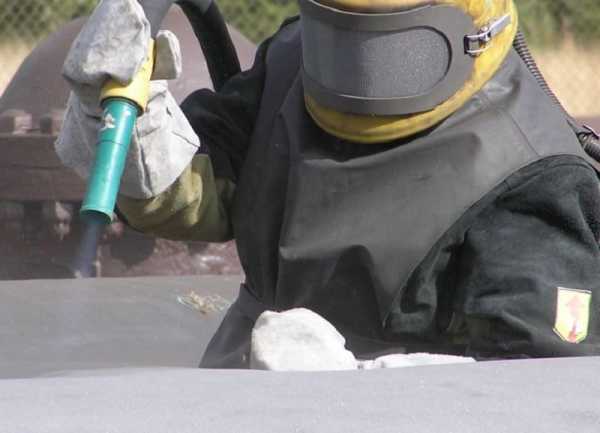

4. Даже если работы вы проводите в гараже, необходимо защитить своих дыхательные пути и глаза, чтобы на слизистых и легких не оседали мельчайшие частички от песка.

В помощь защитные очки и респиратор, ведь только так можно избежать серьезных заболеваний.

В интернете представлено множество вариантов создания пескоструев, здесь же описаны некоторые из них, которые оказались самыми простыми, эффективными и менее затратными.

С этими схемами вы быстрее осознаете принцип функционирования пескоструев.

Если необходимо регулярно пользоваться этим аппаратом, то стоит отнестись к процессу создания аппарата серьезно, просчитав каждую деталь.

Если правильно соблюсти расчеты и надежно закрепить все, то устройство прослужит долгие годы.

autovogdenie.ru

Автопалана – Пескоструйный аппарат своими руками

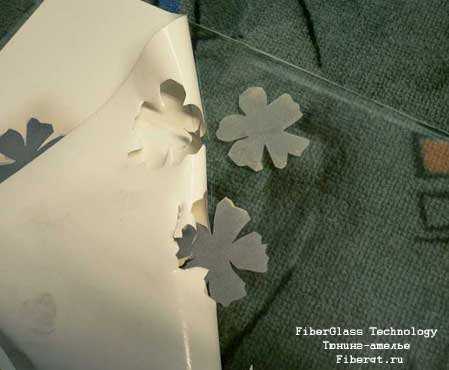

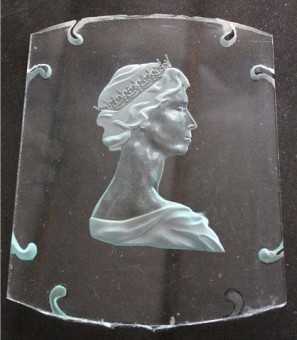

А вот пример гравировки по стеклу. Заклеить стекло самоклеящейся плёнкой, на которой нарисовать какой либо рисунок и вырезать его по контуру.

Рис7. Гравировка по стеклу пескоструйным пистолетом

После этого обработать струёй песка и снять пленку.

Рис8. Шлифовка стекла пескоструйным пистолетом

Гравированный рисунок хорошо подсвечивается светодиодами. Рисунок получается гораздо четче, чем гравировать дремлем.
Проходя песком несколько раз можно варьировать глубину гравировки. Возможно, прорезать отверстия в стекле.
Для этого надо в стальной пластине толщиной около двух миллиметров просверлить отверстие и расположив
пластину отверстием в нужном месте обрабатывать круговыми движениями по всей площади отверстия.

На это уходит около трёх четырёх минут и бутылка песка. Края отверстия получаются очень чистыми,
без сколов и трещин. Можно прорезать отверстие любой формы, для тюнинга это вещь просто не заменимая.
Пескоструйный пистолет творит чудеса, такой аппарат нужно иметь каждому.

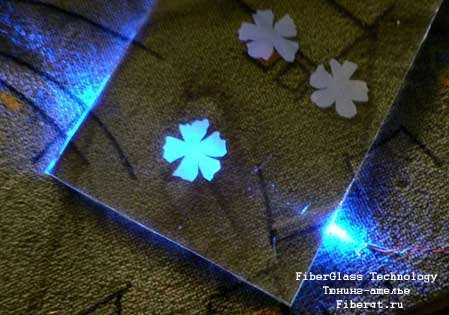

Рис9. Подсвечиваем гравированное стекло светодиодами

Пескоструйные пистолеты – можно сделать своими руками, мы покажем схему самодельного
пескоструйного аппарата для изготовления деталей тюнинга и конесервирования в домашнихусловиях.
Недостатком конструкции считается необходимость постоянно засыпать песок в бутылку,
но ведь и аппарат сделан своими руками, поэтому он не рассчитан на промышленное производство.

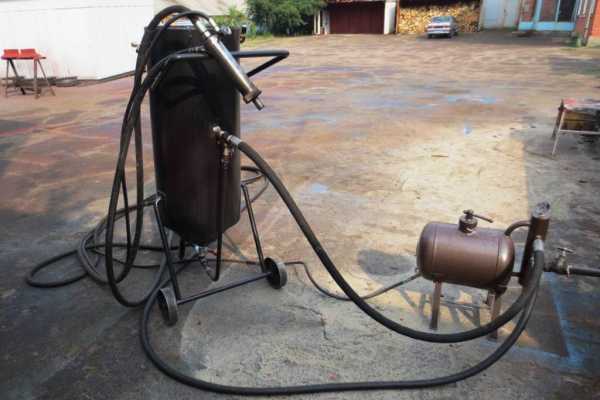

Есть еще один вариант пескоструйного аппарата собранного своими руками из сантехнических комплектующих.

Такой вот пистолет спокойно держит давление до восьми атмосфер.

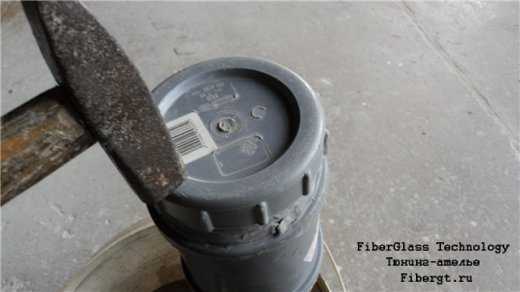

Сантехнические латуневые трубки приформованы к бачку при помощи эпоксидного пластелина.

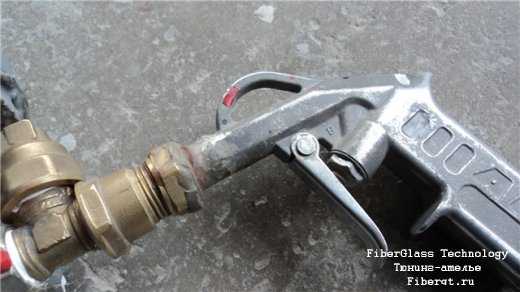

Сам обдувочный пистолет, который продается в любом авто-сервисном магазине,
приклеивается на эпоксидную или полиэфирную смолу.

Все отлично работает, но есть пару минусов. Из-за большого давления крышку на бачке не реально открутить.
Такую проблему мне получилось решить следующим образом. В крышке есть прокладка, её необходимо приклеить.
Завинчиваем крышку до максимального значения и отворачиваем ее же на несколько сантиметров.

Таким образом, крышка практически открыта, но ее не травит из-за отрицательного давления.
Но при таком завинчивании крышки ее будет легко снять с бачка, не прибегая к помощи молотка и зубила.

Внутри бачка у нас получится один выход и один вход. Обратите внимание на расположение отверстий.
Это их оптимальные места, при таком расположении достигается максимальное смешивание песка с воздухом.

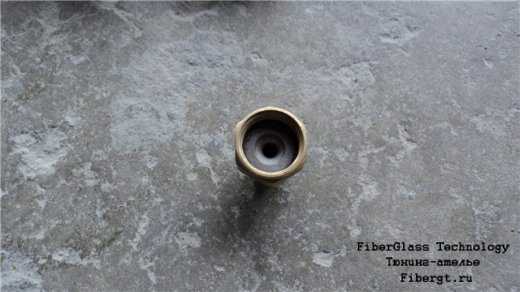

Наконечник пескоструйного аппарата. Вот второй минус, суть в том, что он очень быстро теряет свою работоспособность.

Он стирается. Изначально наконечник имеет отверстие в 3 мм, но после одного часа
использования оно расширяется до 1 см. Внутренности в пистолете, слава богу, не стираются.

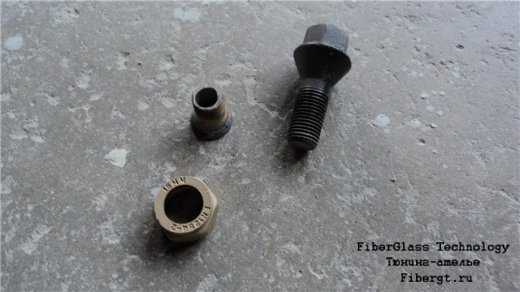

Такой наконечник для пистолета я создал из обычного колесного болта.

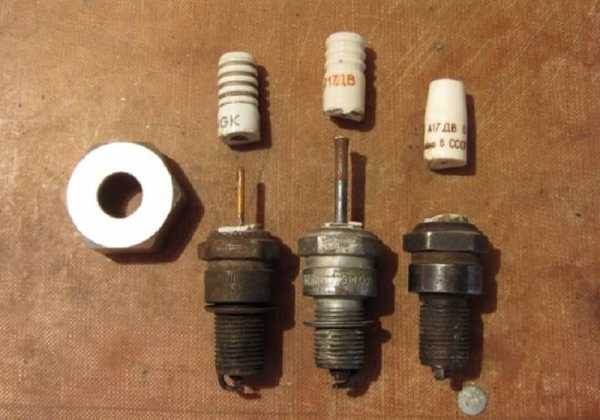

Но лучше закажите такой наконечник у токаря, после чего ее необходимо закалить.

Ну, или используйте наконечники от машинки зубного врача.

Песок я использую самый простой. Накопайте его в песочнице или купите в строительном магазине.
Главное чтобы он пролетал через сделанный вами наконечник. Потом собираете песок с пола, очищаете его и снова в дело.

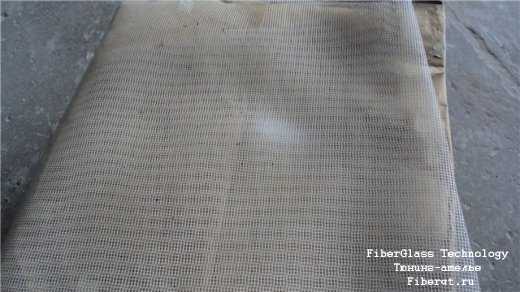

Песок можно очистить через простую строительную сетку. Вроде ее называют филенка.

Ну и товарищи не забывайте про основное. Самое главное это ваше здоровье и защита.

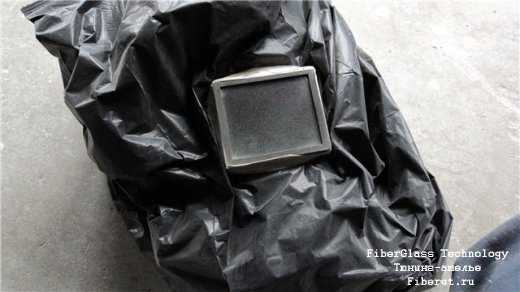

Используйте кожаные перчатки, ну например сварочную маску на которую натянут целофановый мешок, это защитит вашу голову и глаза от песка.

Источник: http://www.fibergt.ru/stati/21-izgotovlenie-samodelnogo-peskostrujnogo-apparata.html

avtopalana.ru

Пескоструйный пистолет для компрессора: как работает, выбор, устройство

Пескоструйный пистолет позволяет обрабатывать детали различной формы и материала. Оборудование применяется во многих промышленностях, при строительстве и домашнем использовании. Пневматический инструмент позволяет быстро зачистить детали от ржавчины, даже в труднодоступных местах.

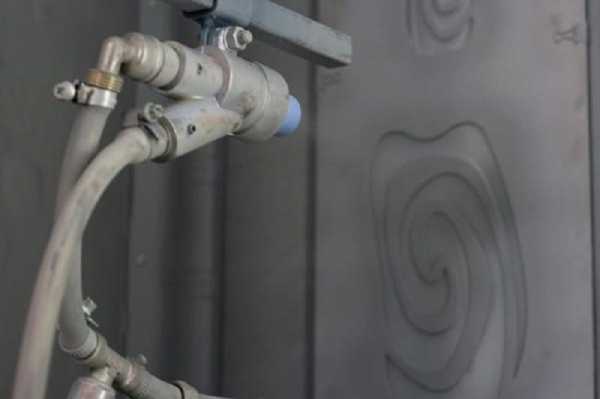

Пескоструйный пистолет

Техника пескоструйной обработки

Пескоструйное оборудование выпускает смесь воздуха с песком под высоким давлением. Соединение позволяет без затруднений обрабатывать различные поверхности металлических, каменных или стеклянных материалов. Также имеется возможность выполнять декоративное оформление деталей.

Пескоструйные работы

Большинство моделей имеют регулировку струи, что дает возможность обрабатывать как материалы больших объемов, так и мелкие поверхности. Состав выпускаемой смеси зачастую содержит кварцевый песок, мелкие частицы стекла, железную дробь. Размер выпускаемых частиц не должен превышать 0,5 мм во избежание повреждений оборудования.

Конструктивные особенности

Принцип работы любого пескоструйного оборудования не представляет собой сложностей. Компрессор проталкивает абразивный материал потоком воздуха к соплу, через которое происходит обработка. Полученный результат зависит напрямую от качества сопла.

Устройство пескоструйного инжекторного пистолета

Основные элементы пескоструйного пистолета:

Абразивный материал передается через отверстие сопла.
Наконечник на сопло, изготавливается из керамики или специальной стали.
Рукоятка обеспечивает пуск работ, удобное манипулирование.
Пистолет для пескоструя оснащен выходами для подключения шлангов подачи воздуха и состава.

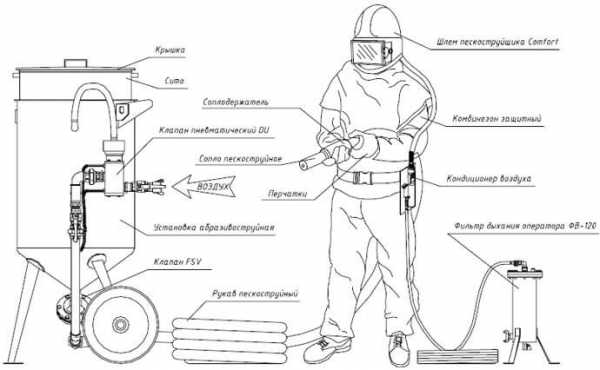

В целом пескоструйное оборудование состоит из компрессора, нагнетающего давление воздуха, пистолета, шлангам и всасывающего клапана.

Виды пистолетов для пескоструев

Каждый инструмент имеет собственные технические параметры. Предназначение и свойства определяется производителем пескоструйных пистолетов. Существует несколько видов инструмента:

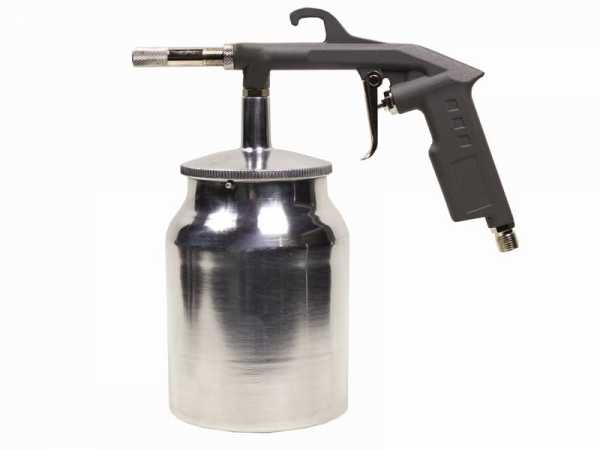

Пистолет с бачком для абразивной смеси.
Инструмент с выходом под шланг.

Пескоструйный пистолет с бачком используется при частом, кратковременном использовании. Основная сфера применения – станции сервисного обслуживания автомобилей, где необходимо очистить металл от грязи, ржавчины. В производстве бочковые модели успешно показали себя при процессе обработки посуды, сувениров. Также, инструментом устраняются окалины с металлических изделий. Объем бачка пистолета не велик, требует частого заполнения смесью при крупном производстве.

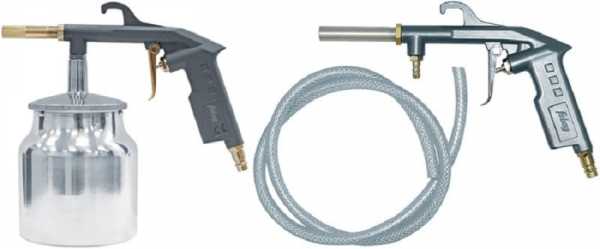

Пескоструйный пистолет с бачком (слева) и с выходом для шланга (справа)

Шланговые модели пистолетов используются при крупных работах. Смесь воздуха и абразивного состава происходит в корпусе пескоструйного пистолета. Выход шланга может быть опущен в емкость необходимой величины, для выполнения быстрым темпом. Пистолет со шлангом отличается мобильностью, им легко обработать труднодоступные места, где не подлезть бачком.

Сферы промышленности

При работе пескоструйного аппарата используется несколько методов промышленности. Наиболее распространенный вид деятельности пескоструем – очистка материалов под высоким давлением. Данный вид работ зарекомендовал себя дешевизной, надежностью во всех сферах промышленности.

Очистка при помощи инжекторного типа пескоструя используется при мелких работах. Основными особенностями является малый расход воздуха и энергии, что позволяет экономить на счетах за энергию. Использование мокрого абразива подразумевает очистку сооружений выполненных из нержавеющих материалов. Данный способ позволяет быстро и качественно очистить поверхность.

Самодельные пистолеты

Эффективное использование пескоструйного аппарата зависит от качественного пистолета. Основным элементом является сопло, которое изготовить в домашних условиях затруднительно. Существует масса предлагаемых инструментов на рынке. Для экономии бюджета возможно изготовить пистолет из пластиковой бутылки, фитингов разного размера, других подручных материалов.

Самодельный пескоструйный пистолет

Перед началом сборочных работ необходимо подготовить емкость для абразивного состава. Наилучшим вариантом является использование баллона, который раньше содержал фреон. Для безопасности, перед изготовлением емкости пескоструйного агрегата, необходимо высвободить остатки газа, что возможно сделать компрессором. В емкости вырезаются два отверстия, первое предназначено для подачи абразива системой, второе для его загрузки в баллон. Когда необходима мобильность при работах, к ножкам соединяются колеса.

Любая модификация пескоструйной машины состоит из насадки – пистолета. Смешивание материала происходит через данный элемент, с одной стороны которого производится подача сжатого воздуха, с другой песок.

Принцип работы пескоструя

Сопло для пескоструйного пистолета используется в соответствие с требуемой производительностью. Мощность струи на выходе зависит от диаметра сопла, чем больше сопло, тем выше производительность. Длина сопла играет роль при степени очистки. Короткий инструмент в пистолете используется при незначительных работах, более длинные при больших объемах работ и толщине слоя металла.

Необходимые элементы

Пистолет состоит из сопла, переходных соединений, клапана подачи песка. Отверстия для подвода воздуха и абразива устанавливаются в обязательном порядке перед клапаном. Правильная установка, соединение всех шлангов позволяет продлить срок службы оборудования и улучшить результат производства. Все штуцера пистолета должны быть соединены правильной последовательностью. В первую очередь, соединение происходит с компрессором. Шланг для подачи песка опускается в емкость, для забора изготавливается подсос воздуха через специальную трубку.

Сопла своими руками

Состоит пескоструйная установка из:

Компрессор, создающий давление, разряжение в воздушной системе для работы и забора песка.
Оснащенный соплом и специальным наконечником пистолет, для удобной работы модернизации предполагают спусковой крючке.
Система, которая обеспечивает сжатым воздухом, состоящая из шланга.
Заборный патрубок.

Для экономии абразивного материала в большинстве случаев используют специальную камеру. Такое устройство возможно изготовить из доступных материалов. Внешний вид камеры напоминает ящик, имеющий отверстия для рук и стекло для просмотра.

Как выбрать подходящий компрессор

Для использования пескоструйки в домашних условиях достаточно компрессора от сети 220 В. Следует обратить внимание на технические параметры, производительность должна превышать 300 литров в минуту, а давление воздуха на выходе не менее 7 атмосфер.

Компрессор для пескоструйного пистолета

Наличие ресивера в компрессоре будет значительным плюсом. Устройство поможет избежать перепадов давления при смене режимов компрессора, кроме этого, он помогает очистить воздух от влаги и масла. При выборе компрессора стоит разобрать технические характеристики. Представлены два основных типа работы с пескоструйным оборудованием.

Напорный тип используется путем подачи абразивного состава собственной массой. Оборудование используется на крупных производствах при массовых работах. Оснащается данный тип занятий компрессорами мощностью не менее 5 тыс. литров. Передвижное оборудование позволяет обработать крупные узлы сооружений, для домашнего использование изготовка данного устройства не всегда выгодна.
В бытовых условиях зачастую применяется оборудование инжекторного типа. Технология подразумевает забор абразива только за счет разряжения.

Гравировка стекла при помощи пескоструйного устройства

Процесс гравировки по стеклу трудоемок, но возможен в домашних условиях. Перед гравировкой пескоструйным устройством, стекло заклеивается самоклеящейся пленкой.

Нанесение гравировки пескоструйным пистолетом

Далее применяются следующие действия:

Обрисовка контура рисунка и вырезание лезвием.
Обработка пескоструйным устройством.
Снятие оставшейся пленки с поверхности изделия.

Изображение должно иметь четкие контуры и выделяться на фоне изделия. Регулировку глубины обработки возможно производить в процессе. Пескоструйный аппарат подходит для резки отверстий у основания стекла, для возможного крепления.

Гравировка, нанесенная пескоструем

Достоинства и недостатки

Пескоструйное оборудование позволяет обработать практически любой материал. Результат удаления налетов, ржавчины и других загрязнений стопроцентный. Форма частиц абразива делает поверхность шершавой, за счет чего изделие с легкостью поддается окраске в последующем времени. Выбор способа очистки позволяет приспособить оборудование под любые требования. Степень работы подразделяется на пять категорий, от малой очистки до грубого удаления элементов.

Ввиду распространенной сферы использования, пескоструйные аппараты пользуются популярностью как на производстве, так и в домашнем быту. Простым способом является покупка готового изделия, однако это потребует серьезных затрат и вполне может не окупить расходы при редком пользовании. Для разовых мероприятий, возможно приобрести агрегат в аренду, однако при продолжительном использовании аренда может исчерпать финансовые средства.

Изготовить пескоструйное оборудование возможно самостоятельно, достаточно иметь навыки сварочных работ и чтение чертежей. Схемы по изготовке доступны на просторах интернета, существуют видеоролики, инструкции.

Следует понимать, что действия с пескоструйным оборудованием может нанести вред здоровью человека. Необходимо в полной мере соблюдать требования безопасности, использовать респиратор и защитный костюм. Также недостатком считается массивная конструкция, большой расход материала при крупных объемах на производстве.

Песок для пескоструйного аппарата

Использование механической обработки иногда не полностью отвечает требованиям производства. В таких случаях используется абразивный порошок или песок. Наиболее распространенными являются материалы капер шлаки, песок кварцевый, другие виды сырья. Различный размер позволяет выбрать песок под необходимые нужды.

Выбор продукта происходит по некоторым критериям:

Показатели твердости характеризуют стойкость абразива. Твердость сырья оценивается по десятибалльной шкале, повышенная оценка означает более стойки свойства материала при обработке.
Фракция означает степень зернистости. Подразделяется на комплексную, основную и минимальную зернистость. Выбор сопла зависит от свойств фракций кварцевого песка.
Механическая устойчивость определяет характерность разрушений при контакте с обрабатываемыми поверхностями.
Абразивность — важный измеритель, воздействует на параметры материала, необходимой для обработки.

Песок для пескоструйного пистолета

Важно помнить, что мелкие частицы песка экономят время при обработке, а более крупные создают зернистую поверхность, что делает более доступной дальнейшую обработку. Использование различных зерен влияет на обработку поверхности.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Пескоструйный аппарат своими руками – схема сборки и чертежи

Если вы знакомы с принципом работы краскопульта, сделать своими руками пескоструйный аппарат будет не так сложно. Но чтобы аппарат полностью соответствовал вашим требованиям, изначально следует определиться с назначением.

Следует отметить и тот факт, что аппараты такого типа можно изготовить не только для домашнего пользования, но и для промышленного назначения. Все зависит от того, какие ресурсы вы в него вложите.

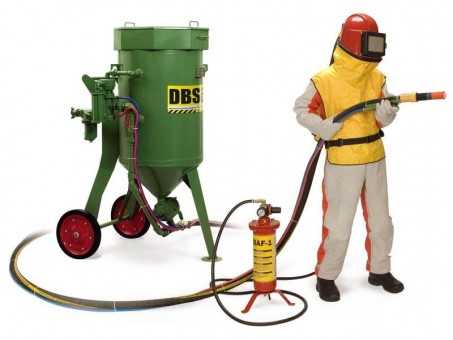

Промышленный пескоструйный аппарат с компрессором

Типы аппаратов

Если вы только начинаете работу над таким оборудованием, лучше всего начинать с самого простого — пескоструйного пистолета.

Всего различают три типа такого оснащения:

пескоструйные пистолеты;
универсальные пескоструйные камеры;
аппараты напорного типа.

Изготовление пескоструйного аппарата своими руками

Какой бы из них вы ни выбрали, для каждого аппарата следует выбирать мощный компрессор. Компрессор заводской сборки дает мощность до 500 литров в минуту. Таким образом, аппарат будет пригоден для любого использования: и в домашних условиях, и для промышленного назначения.

Необходимые компоненты

Чтобы собрать пескоструйный агрегат своими руками, вам необходимо иметь такие компоненты:

источник для подачи воздуха под давлением;
емкость для бесперебойной подачи абразивного материала;
сопло;
шланг;
пистолет.

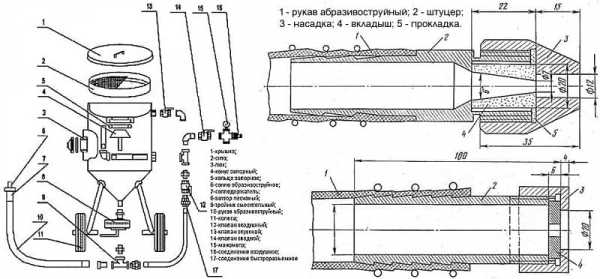

Схема пескоструйного аппарата

При выборе сопла для пескоструйного агрегата обратите особое внимание на материал изготовления. Лучше всего выбирать модели из карбида вольфрама. Экземпляры, изготовленные из чугуна или пластика, недолговечны.

Схема сборки

Рассмотрим самый простой вариант сборки пескоструйного аппарата. Схема выглядит примерно следующим образом:

Конструкция пескоструйного аппарата

Что касается емкости, то в этом случае можно использовать простой пластиковый бутыль для питьевой воды. Но если вы хотите использовать такое оборудование больше одного раза, то емкость лучше выбрать более надежную.

Схема сборки практически идентична краскопульту. Разница состоит только в том, что вместо красящего пигмента в резервуаре находится песок. Именно поэтому сопло должно быть из прочного долговечного материала.

Исходя из вышесказанного, можно использовать практически любой чертеж для сборки пескоструйного аппарата по типу краскопульта. При сборке аппарата следует выбирать компоненты только лучшего качества. От этого зависит продуктивность оборудования и качество производимых операций.

Регулятор (кран) подачи песка

Емкость. Если пластиковая емкость не подходит, можно использовать металлический баллончик, бывший в употреблении. В таком случае обратите внимание, что баллон нужно хорошо очистить от остатков. Выбирая металлический баллон, примите к сведенью, что нужно произвести операции по нарезке резьбы, свариванию поверхности.

Сопло. Это наиболее важная часть всего пескоструйного агрегата. И если сэкономить на емкости еще можно, то при выборе сопла этого делать не стоит. Можно изготовить сопло своими руками. Для этого нужно взять металлический стержень необходимого диаметра и расточить изнутри. Процесс довольно трудоемкий, поэтому более целесообразно приобрести уже готовое.

Лучше всего выбирать этот компонент из керамики. Такие виды сопла используют в стоматологии. Также можно выбрать сопло из стали. Они изнашиваются не так интенсивно, как из обычного металла или пластика.

Шланг. Для пескоструйного агрегата следует выбирать только армированный шланг. Обусловлено это тем, что работа производится только под высоким давлением. Рекомендованный внутренний диаметр — 14 миллиметров. Длина такого шланга должна быть не менее 2 метров.

Кроме этого, перед тем как приступить к сборке, нужно иметь под рукой такие материалы:

фум-ленту;
краны;
зажим для шланга;
переходники для трубы;
штуцеры для шлангов.

Схема пескоструйной установки

Условно сборку аппарата своими руками можно расписать на такие этапы:

в баллоне или любой другой емкости песка делается 2 отверстия по диаметру трубы;
для песчаного стока внизу емкости крепится труба;
на выходы труб монтируются краны, стыки проматываются фум-лентой;
на свободные концы тройника ставятся штуцеры, на один из них крепят шланг;
первый выход на тройнике монтируют для подачи воздуха, второй для песка.

Обратите внимание, что при сборке агрегата своими руками все детали должны быть герметичными. В противном случае оборудование не будет выполнять свои функции качественно.

Выполняя все требования правильно, то на выходе должен получиться качественный пескоструйный агрегат. Если использовать для работы металлическую емкость, то сделанный своими руками аппарат может выглядеть примерно так:

Самодельный пескоструйный аппарат

Главное, перед тем как начать работу, нужно выбрать правильный и максимально понятный чертеж. Подготовив все необходимые компоненты и верно собрав их согласно схеме своими руками, в итоге, можно получить пескоструйное оборудование, пригодное для домашнего и даже промышленного использования.

Обратите внимание и на технику безопасности при работе с пескоструем. Если работы проводятся на открытом воздухе, обязательно нужно использовать средства личной защиты. Выполнение всех рекомендаций позволит сделать работу быстро, качественно и безопасно.

[democracy]

okuzove.ru

Как сделать пескоструйный аппарат своими руками

Прежде чем браться за самодельный пескоструй, следует дать ответ на несколько вопросов. Такой подход поможет избежать как лишних расходов, так и известной доли разочарования в будущем. Итак, прежде чем начинать собирать пескоструйный аппарат своими руками, следует определиться с основным назначением устройства.

Содержание

Если планируется пескоструйная декоративная обработка стекла и зеркал — оптимальным представляется вариант пескоструйной камеры. Размеры ее определяются исходя из габаритов изделий, с которыми предполагается работать. Если планируется пескоструйная очистка материалов под окраску и грунтовку, то необходимо изготовление пескоструйного аппарата открытого типа и для работы с ним необходимо отдельное закрытое помещение.

самодельный пескоструйный аппарат из газового балога

На каком уровне будет эксплуатироваться агрегат? На любительском или профессиональном, ориентированном на бизнес? Самодельный аппарат своими руками изготовить можно. И работать он сможет даже при масштабах производства, сравнимых с промышленными. Вот только ресурс, закладываемый в него, должен быть уже совершенно другого плана. Все зависит от качества используемых материалов, размеров установки и ее мощности. Об этом не следует забывать.

От простого к сложному

схема простейшего пескоструйного аппарата

Начнем с самого простого — пескоструйный пистолет. В самом простом варианте это рукоятка с наконечником и двумя штуцерами.

По одному подводится сжатый воздух, через второй засасывается песок. Конечно, пескоструйный пистолет своими руками от начала до конца лучше не делать, а приобрести готовый, особенно если вы планируете интенсивное использование аппарат. Но для домашнего использования вполне можно собрать из того, что есть под рукой.

Прежде всего, нужно выбрать сопло, т. е. насадку, через которую выбрасывается струя воздуха с абразивом. Точить самому или заказывать не имеет смысла, достойного качества и ресурса вы не добьётесь. Лучше купить изготовленное из карбида вольфрама или бора. Срок их работы до износа составляет сотни часов, тогда как керамических или чугунных хватает на два-три часа работы. Высокая абразивность песка, помноженная на высокую скорость подачи, приводят к быстрому износу выходного канала.

Пример самодельно пескоструйного пистолета изготовленного из клапана от краскопульта, тройника, шарового крана и керамического сопла от зуботехнической машины.

Под размеры сопла точится корпус пистолета. К нему присоединяются рукоятка и штуцеры. Простейший вариант собирается из нескольких водопроводных фитингов, тройника и пластиковой емкости для песка — ей может служить обрезанная пластиковая бутылка, закрепленная сверху.

Такая пескоструйная установка собирается буквально своими руками за несколько часов. В бутылку насыпается песок, пистолет подсоединяется к … Да, к пистолету подводится сжатый воздух от компрессора или магистрали.

Это первая, но не последняя сложность, с которой приходится столкнуться начинающему пескоструйщику. Компрессором придется обзавестись, поздно или рано. Можно взять напрокат, конечно, но это будет временной мерой. Как вариант, можно изготовить компрессор своими руками.

Расходный материал

Предположим, что в наличии есть и пистолет и компрессор. Наступает время позаботиться о абразиве, как расходном материале. Песок, в обычном понимании, не очень подходит для поставленной задачи. Состав его разнороден, частицы имеют неодинаковый размер и форму. Отсюда и характер получаемой поверхности. Кроме того, песчинки в процессе разбиваются, превращаясь в пыль. Очень скоро песочная масса становится совершенно непригодной для работы. Короче говоря расходный материал приодеться приобретать.

Дело в том, что для качественного пескоструя нужны специальные виды абразива. Зачастую это даже не песок, а материалы искусственного или естественного происхождения. Выбор их зависит от специфики работы и определяется следующими параметрами:

твердость
размеры и форма зерен

После некоторого времени использования, автор понял, что применение его самого по себе довольно ограничено. Для обработки большой площади он не очень эффективен. Декоративная обработка осложняется тем, что песок разлетается в разные стороны. Получается, что нужен немалый запас его или приходится идти на вынужденные остановки. Таким образом, сама собой назрела мысль вести процесс не на открытом воздухе, а в замкнутом пространстве.

Универсальная пескоструйная камера

Таким образом, мы перешли к идее создания камеры для обработки небольших деталей. По конструкции это прямоугольный ящик, сваренный из металлического уголка и обшитый стальным листом толщиной 1 мм. Удобнее всего будет расположить ее на столе или на подставке. По длинной стороне камеры необходимо предусмотреть смотровое окно из стекла.

Для того, чтобы можно было производить внутренние манипуляции, в передней стенке делаются два отверстия диаметром 100 мм. В них закрепляется пара подходящих перчаток. Как стекло, так и камерные перчатки будут подвергаться износу, поэтому следует предусмотреть возможность их замены.

Дно ящика забирается решеткой из проволоки, под ним располагается желоб, выходящий в тару для сбора отработанного песка . К помещенному внутрь пистолету подводится воздух через разъем в стенке. Шланг для песка опускается в емкость с песком. Таким образом, песок при работе ссыпается обратно и не выходит за пределы рабочей зоны. Для внутреннего освещения используются две лампы дневного света подходящих размеров. Конструкция будет более совершенной, если дополнить ее вентиляцией.

Сбоку располагается лючок, через который изделие помещается внутрь. Чтобы обеспечить возможность обработки длинных заготовок, лучше сделать по бокам загрузочные окна. Забранные брезентом, они позволят прогонять через камеру изделия большой длины.

Аппараты напорного типа

При желании, можно изготовить и самодельную пескоструйную установку напорного типа. Конструкция ее не принципиальна. Годится для этой цели металлическая бочка. Дно должно быть обрезано и заменено конусом. В нижней его части крепится песчаный затвор с тройником, к которому с одной стороны присоединяется шланг от компрессора, с другой отходит рукав с соплом.

Автору приходилось встречаться и с конструкцией самодельного пескоструйный аппарат из огнетушителя. От огнетушителя использовался только корпус, через него пропускалась трубка с перфорацией, после чего емкость наполняется песком и подводится сжатый воздух. Что-то вроде инжектора получается. Конструкция простая, но рекомендовать ее можно только в качестве любительского устройства.

Приведенные выше конструкции описывают только общую схему и принцип работы. Если вы решили смастерить самодельный пескоструйный аппарат для долгой эксплуатации, следует задаться конкретными параметры и засесть за расчеты – без этого не обойтись. Хотелось бы пожелать всем самодельщикам успехов, а пескоструйщикам в особенности.

gredx.ru

Как сделать пескоструй своими руками: видео, фото, схемы

Содержание:

Принцип работы пескоструйного аппарата
Самый простой аппарат – пескоструйный пистолет
Расходные материалы для пескоструя
Пескоструйная камера
Пескоструйные аппараты напорного типа
Гравирование стекла с помощью пескоструйного аппарата

Если у вас нет времени и желания делать свой пескоструй, вы всегда можете выбрать и купить пескоструйный аппарат у наших партнеров

Пескоструйный аппарат является необычайно полезным и необходимым прибором, который успешно используется на протяжении нескольких десятилетий в различных областях промышленности. С помощью данного аппарата очищаются и обезжириваются металлические детали, а также матируется стекло.

Приобрести пескоструйный аппарат можно в любом магазине, но хороший прибор стоит недешево, а модели эконом-класса зачастую подводят в качестве. Поэтому отличным вариантом будет сделать данный прибор своими руками. Самодельный пескоструй не лишен недостатков, которые перекрываются простотой, вполне приличной производительностью и дешевизной аппарата. С помощью такого прибора можно самостоятельно проводить различные работы – удалять ржавчину, матировать стекло.

Принцип работы пескоструйного аппарата

Многие задаются вопросом – как сделать пескоструй? Главное определить принцип работы прибора. Прибор работает так: абразивная струя, находящаяся под высоким давлением, вылетает из пистолета. Финишный результат работ зависит от выбранных материалов.

Для того чтобы сделать самодельный пескоструйный прибор необходимо иметь небольшой компрессор и строительный песок, который не обязательно покупать – достаточно просеять обычный через мелкое сито. В зависимости от поставленных задач, выбирается качество применяемого песка. Для работ по очищению металлических поверхностей вполне подойдет песок среднего или низкого качества. Работая с пескоструйным аппаратом необходимо позаботиться о собственной безопасности, а именно защитить глаза и открытые участки кожи.

Изучив основные аспекты работы пескоструйного аппарата, а также сферу его применения необходимо определить, в каких целях будет использоваться изготовленный прибор. Если назначением самодельной пескоструйки будет декоративная обработка стекла нужно изготовить пескоструйную камеру, если очистка металлических деталей -пригодится прибор открытого типа.

Также необходимо обратить внимание на то, как часто будет использоваться прибор, на каком уровне – профессиональном или любительском. Исходя из полученных данных, можно с точностью определить, какие материалы и какого качества нужны, предполагаемую мощность и производительность устройства и т.д.

Самый простой аппарат – пескоструйный пистолет

Самодельный пескоструй состоит из двух основных деталей – рукоятка с наконечником и два штуцера. Перед началом работ по изготовлению устройства необходимо выбрать сопло — через него выбрасывается воздушная струя с абразивным материалом. Данную деталь лучше купить, самостоятельно вытачивать нет смысла – нужного качества, скорее всего, вы не добьетесь. Затем под сопло изготовляется корпус пистолета, к которому затем подсоединяются два штуцеры и рукоятка. Самый простой вариант самодельной пескоструйки состоит из водопроводных фитингов, тройника и пластиковой бутылки. Кроме того необходим компрессор от которого к пистолету подводится сжатый воздушный поток. Схема пескоструя показана ниже. Пример готового устройства на рисунке. Также можно посмотреть видео и чертежи на нашем сайте.

Расходные материалы для пескоструя

Как было написано ранее, в качестве расходных материалов можно использовать обычный просеянный песок, но только в том случае, если речь идет об очистке. В любых других случаях используются специальные абразивные материалы, которые нужно покупать. Приобретая расходники, необходимо обратить внимание на твердость, размеры и форму зерна.

Пескоструйная камера

Во время проведения пескоструйных работ на больших площадях, абразив быстро расходуется – немалая часть материала просто разлетается. Для повышения эффективности работ предлагается специальная пескоструй — камера. Она представляет собой сваренный из металла ящик, обшитый стальными листами. Данная конструкция идеально подходит для обработки небольших деталей. Сделать камеру своими руками непросто, но вполне реально даже новичку. Конструкцию для удобства размещают на столе. На одной из длинных сторон камеры необходимо поместить смотровое стекло.

В передней части конструкции нужно предусмотреть два отверстия с перчатками для рук. Дно конструкции представляет собой решетку из проволоки. Под ней располагается специальный желоб, через который выходит отработанный расходный материал. Внутри конструкции находится пистолет. Камера освещается. Желательно оборудовать ее вентиляцией. Пескоструй на видео можно посмотреть у нас.

Пескоструйные аппараты напорного типа

При желании можно изготовить самодельный пескоструй напорного типа. Для этого необходимо металлическая бочка с обрезанным дном, в котором установлен конус. В нижней части нужно прикрепить затвор с тройником. К нему подсоединены шланг от компрессора и рукав с соплом.

В статье лишь примерно описаны основные принципы работы и изготовления своими руками пескоструйного аппарата. В случае, если необходимо изготовить прибор такого типа, читателю нужно все тщательно просчитать и продумать.

Гравирование стекла с помощью пескоструйного аппарата

Для начала нужно заклеить всю поверхность стекла самоклеящейся пленкой, затем нарисовать подходящий рисунок и вырезать его. Поверхность полученного изображения следует тщательно обработать с помощью пескоструйного аппарата. После выполнения данного этапа работы следует снять пленку. Изображение отличается четкостью и яркостью. К тому же мастер может самостоятельно регулировать глубину гравировки, нанося на поверхность песок несколько раз. Рисунок оригинально смотрится как самостоятельно, так и со светодиодной подсветкой. Самодельная пескоструйка отлично справляется с поставленными задачами и ничем не уступает дорогостоящим аппаратам, которые продаются в магазинах.

С помощью пескоструйного аппарата можно прорезать отверстия на стеклянных поверхностях. Для этого нужно взять металлическую пластину, толщиной всего несколько мм и вырезать в ней отверстие. Потом нужно приложить лист к поверхности и начать обрабатывать поверхность. Данная процедура занимает около пяти минут и забирает полбутылки песка. Преимуществом данного способа является быстрая, дешевая работа при гладеньком без сколов отверстии. Пескоструйка показывает отличные результаты в различных областях применения, как на любительском, так и на профессиональном уровне.

pokraskamashin.ru
