Мини-торцовочная пила своими руками

Мини-торцовочная пила своими руками

Рассмотри, вместе с мастером-самодельщиком, как, изготовить торцовочную пилу для мелких столярных работ.
Для её изготовления мастеру понадобились следующие

Инструменты и материалы
-МДФ 10 мм;
-Линейка;
-Циркуль;
-Струбцина;
-Электролобзик;
-Полотно по металлу;
-Полипропиленовая труба;
-Напильник;
-УШМ;
-Пассатижи;
-Клей;
-Брусок;
-Ножовка;

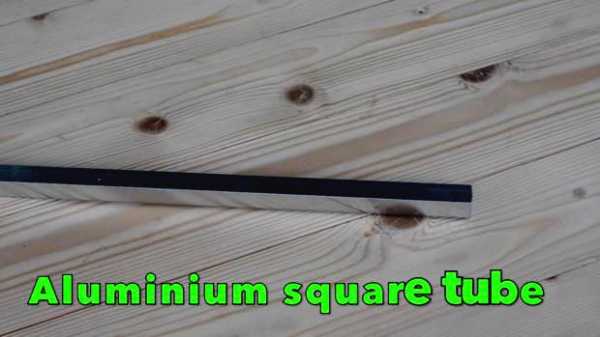

-Алюминиевая квадратная труба 10*10 см;
-Дрель;
-Крепеж;
-Отвертка;
-Двигатель 12В;
-Циркулярная пила;
-Стеклопластик;
-Коронка по дереву;
-Кусачки;
-Муфта;
-Пружина;
-Пильный диск;
-Паяльник;
-Выключатель;
-Термотрубка;
-Зажигалка;
-Разъем;
-Хомут пластиковый;
-Блок питания 12 В;

Шаг первый: изготовление стола

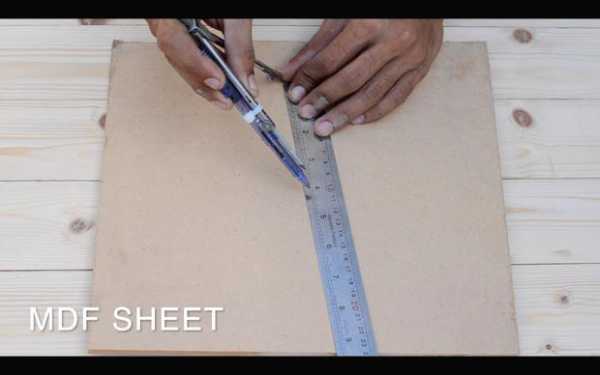

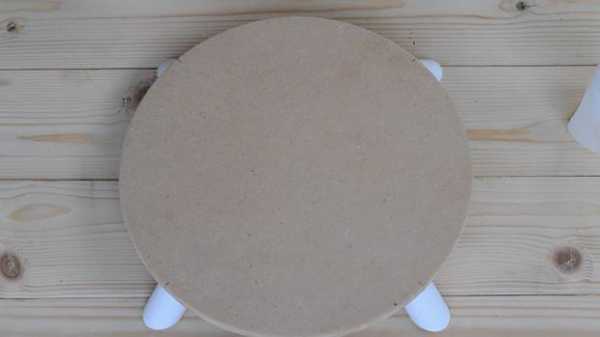

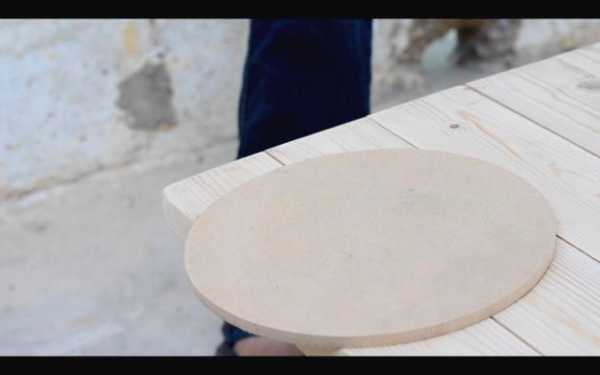

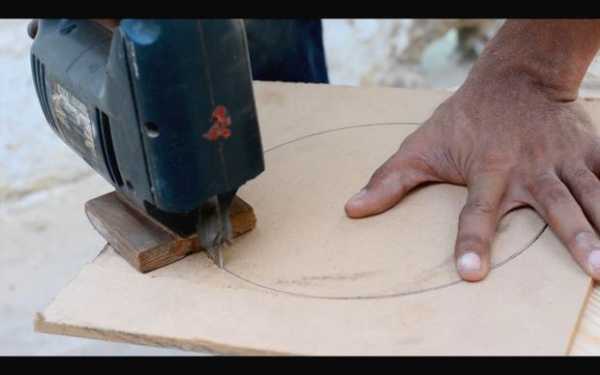

Из 10 мм МДФ вырезает круг диаметром 20 см.

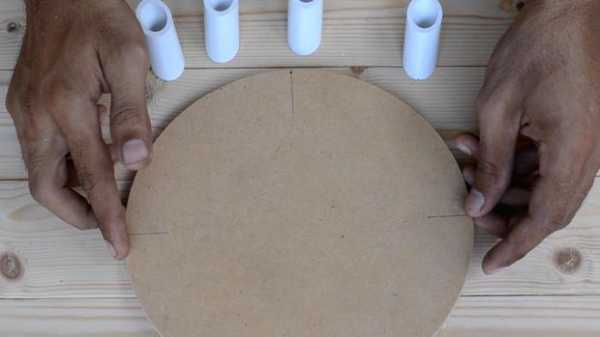

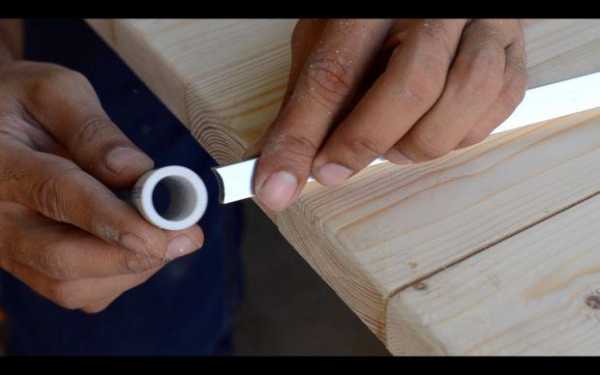

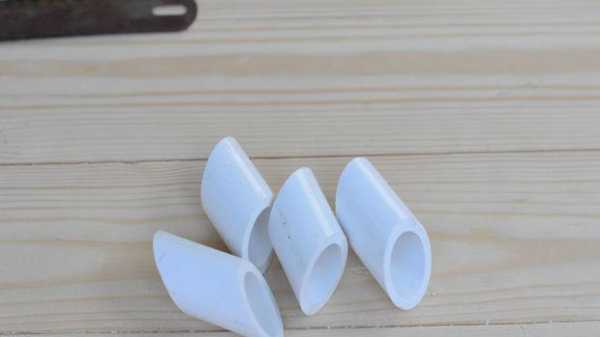

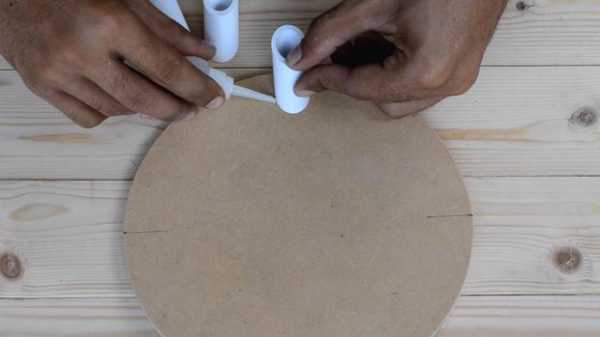

Из полипропиленовой трубы отрезает ножки. Торцы ножек отрезаны под углом 24 градуса. Приклеивает их к плите.

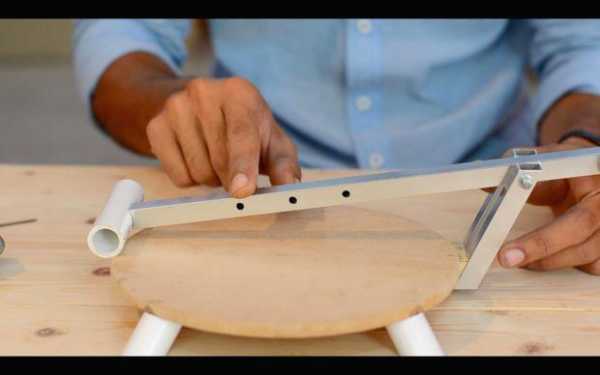

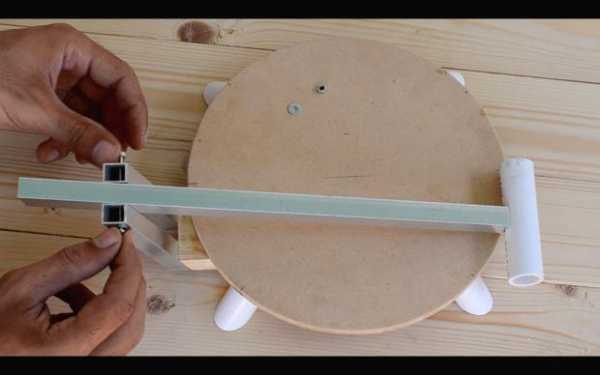

Шаг второй: рычаг

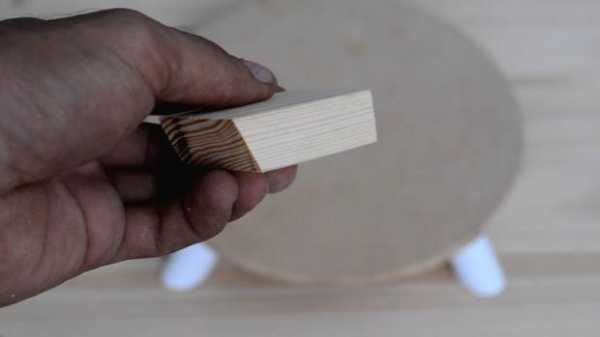

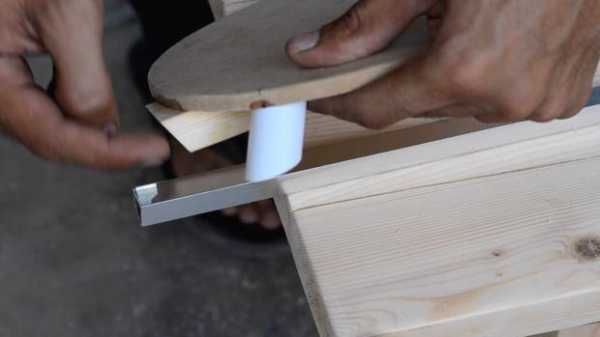

Отрезает деревянный брусок длинной 5 см. Один край отрезает под углом 25о. Приклеивает брусок к нижней части стола углом наружу.

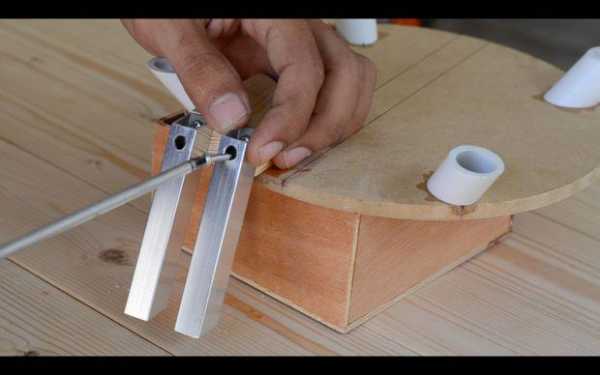

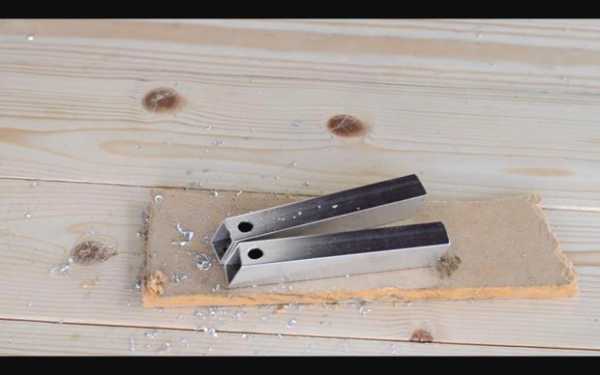

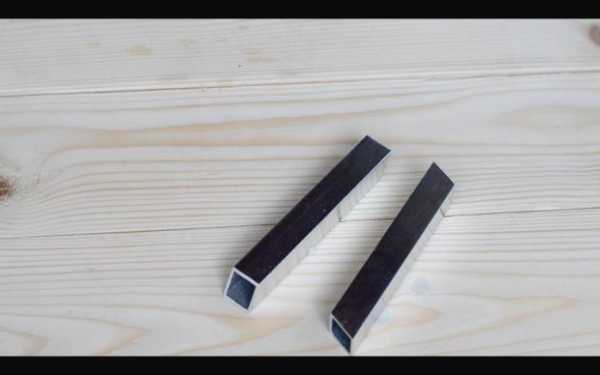

Отрезает от алюминиевой трубы два отрезка по 7, 5 см. Торцы трубок отрезаны под углом 25о. В нижней части сверлит отверстия. Прикручивает трубки к бруску.

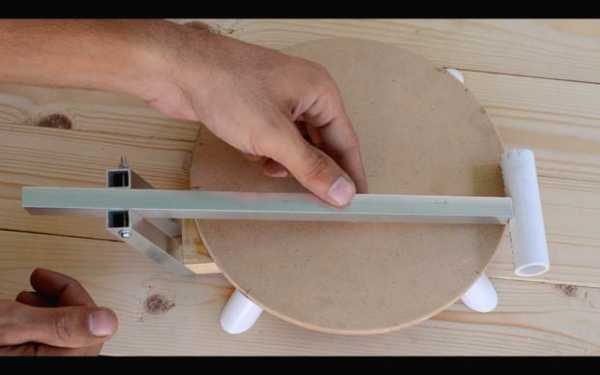

Дальше отрезает 25 см алюминиевой трубки. Торец трубки обтачивает полукругом. Приклеивает к торцу отрезок полипропиленовой трубы.

Сверлит с другой стороны трубки сквозное отверстие. Сверлит отверстия на закрепленных трубках. Закрепляет рычаг, между двумя трубками, болтом.

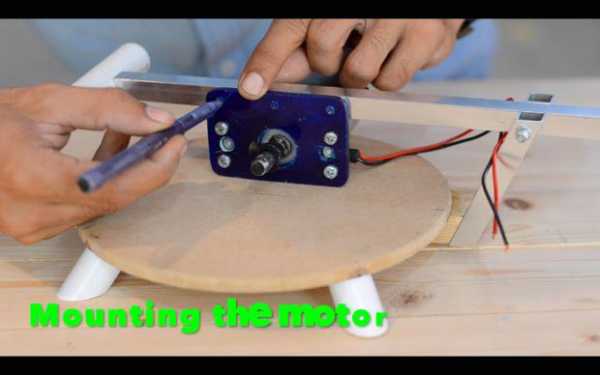

Шаг третий: установка двигателя

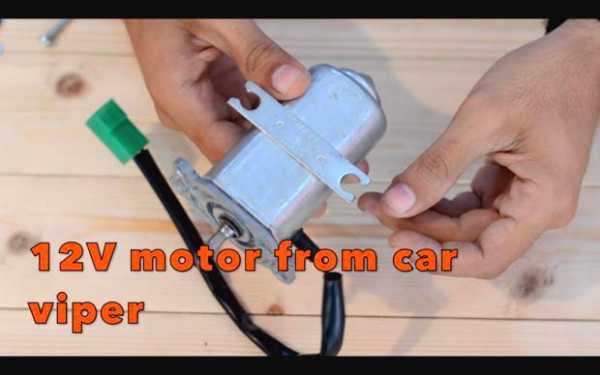

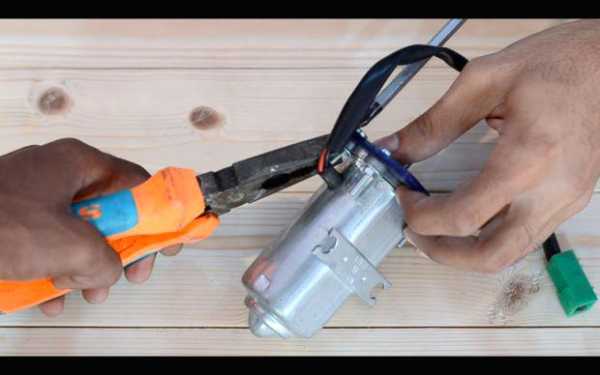

На свой станок мастер установил 12 В двигатель от стеклоочистителя автомобиля.

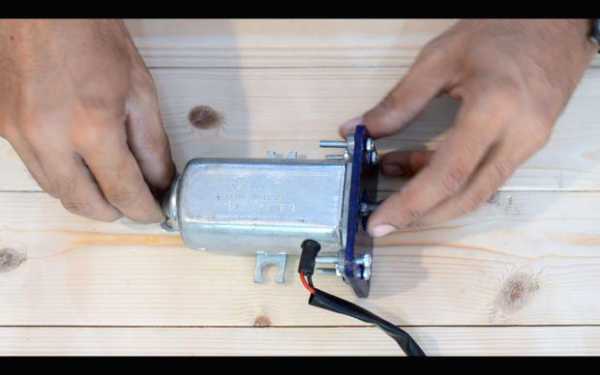

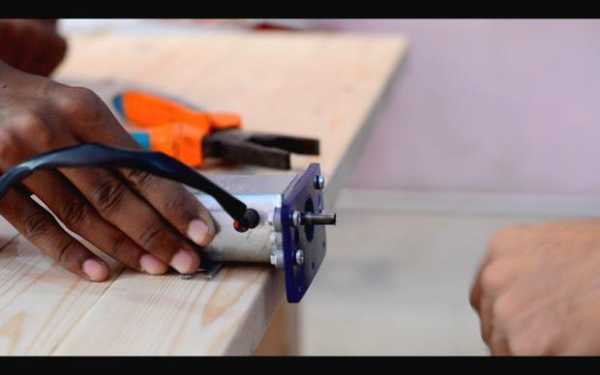

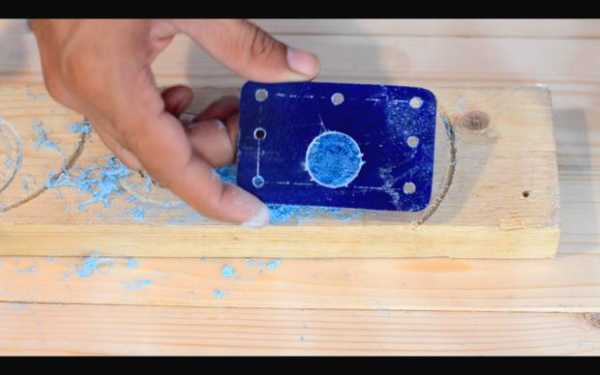

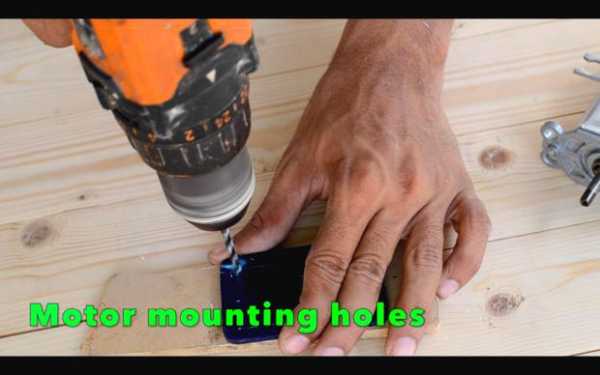

Из стеклопластика вырезает две пластины. Склеивает их друг с другом. На пластине делает разметку под крепление. Сверлит отверстие. Коронкой вырезает отверстие под прилив на двигатели.

Прикручивает пластинку к двигателю.

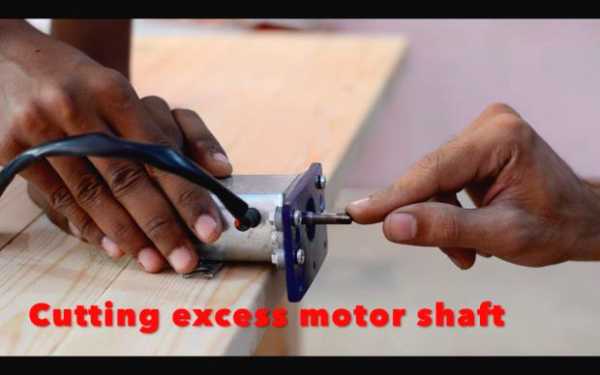

Отрезает часть вала двигателя.

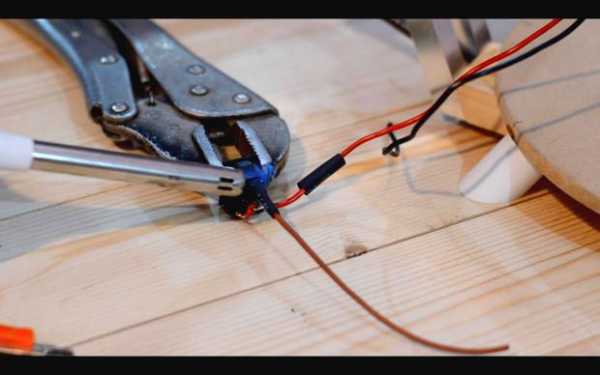

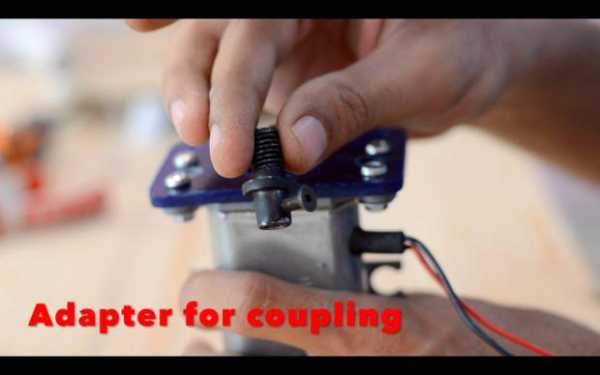

Закрепляет на вал переходную муфту. Срезает штатный разъем.

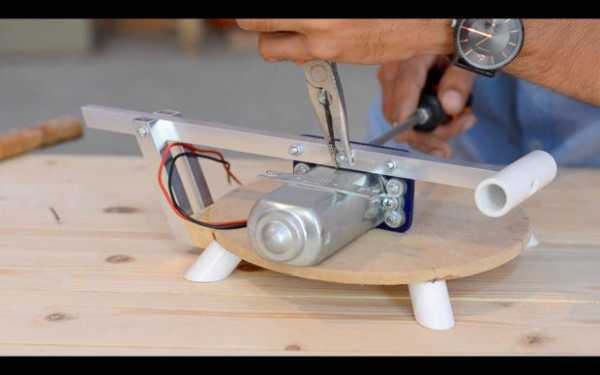

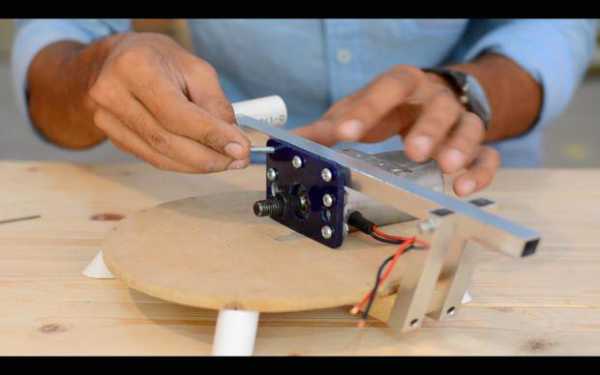

На рычаге сверлит три отверстия. Прикручивает двигатель к рычагу.

Шаг четвертый: пружина
Для возвращения рычага в верхнее положение сзади рычага закрепляет пружину.

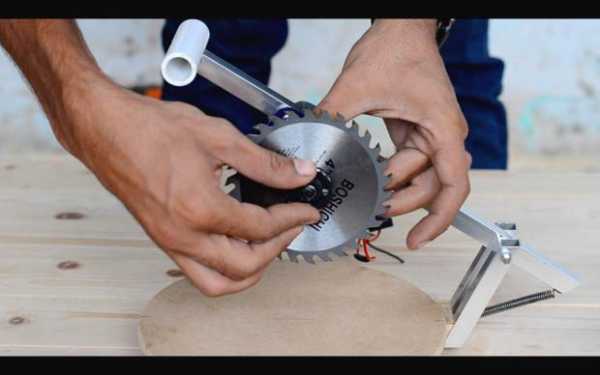

Шаг пятый: диск

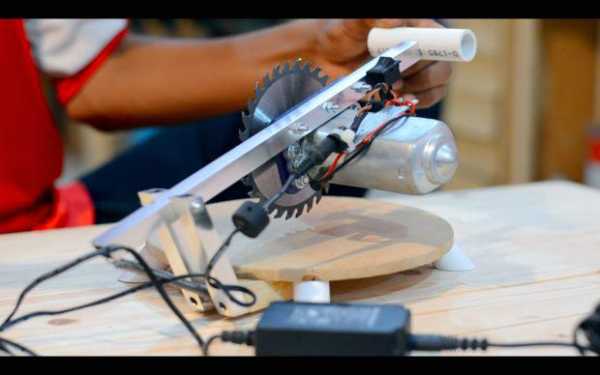

Закрепляет на муфте диск.


Шаг шестой: электрочасть

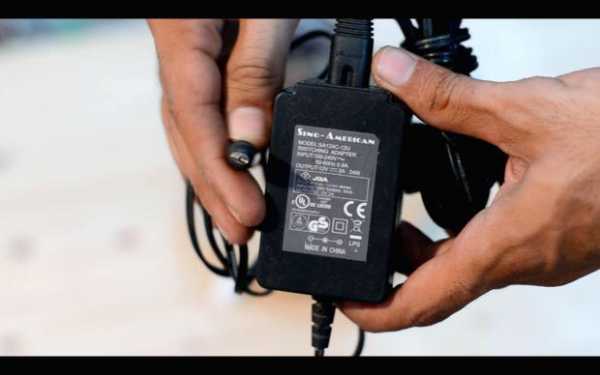

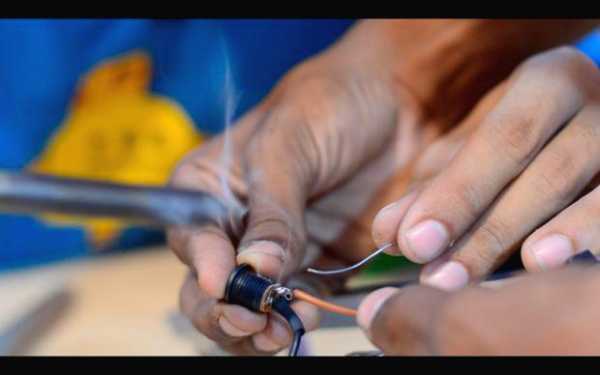

Питание двигателя осуществляться от 12 В блока питания. Блок питания подключается через разъем и выключатель к двигателю.

Шаг седьмой: кожух
Кожух мастер изготовил из 4-х дюймовой пластиковой трубы. Отрезает кольцо от трубы. Отрезает треть трубы. Приклеивает к рычагу.

В столе делает пропил. Делает упор из бруска.

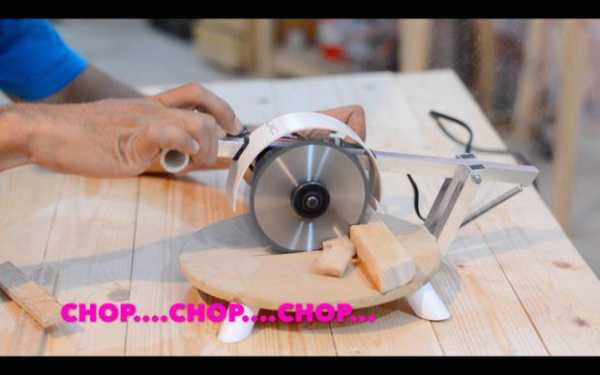

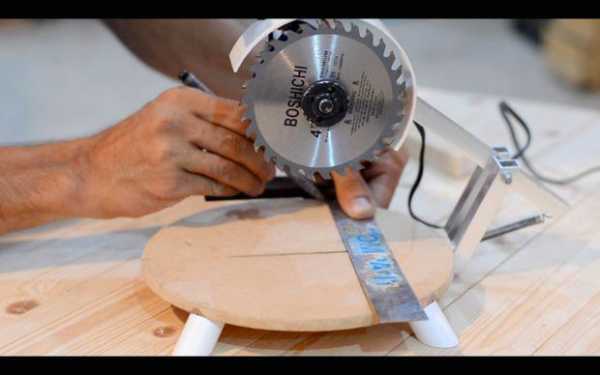

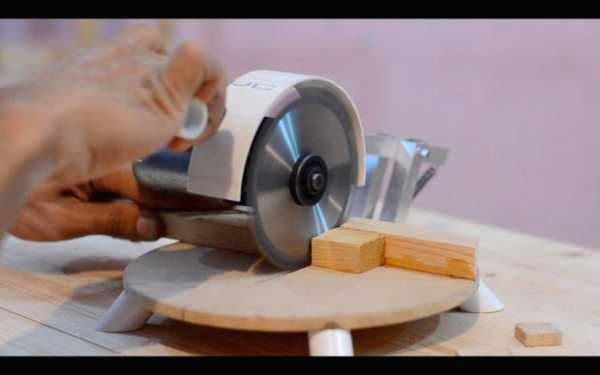

Мини-торцовочная пила готова. Весь процесс изготовления пилы можно посмотреть на видео.


От себя добавлю:
1. На ножки необходимо добавить резиновые наконечники
2. В некоторых местах клеевое соединение лучше заменить на более прочное
Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Портативная торцовочная пила | Мастер-класс своими руками




В этой статье я собираюсь сделать небольшую портативную торцовочную пилу с питанием от блока питания на 12 В. Она будет достаточно мощной, чтобы в мгновение ока перепилить деревянный брус толщиной в 2,5 см.
Этот инструмент будет удобным для распиливания дерева и в то же время портативным благодаря небольшим размерам. Пила сделана из повсеместно доступных материалов, а электромотор взят со строго механизма привода дворников автомобиля.

Изготовление станины для пилы








Для станины мы использовали лист ДВП толщиной 10 мм. Сначала с помощью лобзика мы вырезали круг диаметром 20 см и зачистили его края.

Крепление ножек










Четыре ножки служат для возвышения основания над поверхностью. Каждая сделана из 1/2-дюймовой ПВХ трубы. Для более изящного вида каждая ножка была обрезана под углом 24 градуса.
Затем все четыре ножки были ровно приклеены к нижней части станины из ДВП.

Подготовка основы для режущего рычага






Деревянный брус служит основой для установки рычага. Его толщина составляет 2,5 см, длина – 5 см, и обрезан он под углом 25 градусов. Затем этот брус был отшлифован и приклеен к нижней части станины.

Опора режущего рычага











Мы использовали квадратную алюминиевую трубу толщиной в 10 мм. Две трубы были отрезаны под углом 25 градусов, и их длина составляла 60 мм.
Затем они были прикреплены к деревянному брусу при помощи сантиметровых шурупов по дереву.

Режущий рычаг и рукоятка









Рукоятка делается из такой же алюминиевой профильной трубы. Сначала подготавливаем 25-сантиметровый отрезок. Затем один из его краев шлифуется с округлением внутрь, чтобы к нему можно было плотно приклеить рукоять из ПВХ трубы.
Далее режущий рычаг закрепляется между опорами с помощью болта, вкрученного через высверленные отверстия. Другой конец болта фиксируется двумя гайками.

Электродвигатель и основа для его крепления

















Двигатель, который используется в этом проекте, был снят с привода дворников старого автомобиля. Его питает 12-вольтовый блок питания.
Основа для установки электродвигателя была сделана из трех склеенных между собой пластин стеклопластика. Сперва высверливаются монтажные отверстия, а затем двигатель крепится к основе при помощи болтов и гаек.

Установка электродвигателя







Двигатель крепится к режущему рычагу при помощи болтов и гаек

Возвратный механизм







Для возвратного механизма мы использовали старую пружину, извлеченную из запчастей автомобиля. Один ее конец соединили через отверстие, высверленное в режущем рычаге, а другой – закрепили болтом к его основе.
Этот механизм обеспечит более удобный возврат рычага в прежнее положение.

Дисковая пила

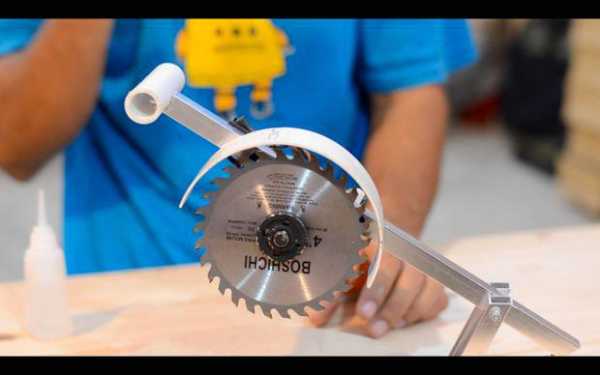

Я поставил 100-мм диск, который обычно используется в угловых шлифовальных машинах.

Проводка пилы










Электродвигатель подсоединен к 6-мм штекеру блока питания через выключатель. Пила приводится в движение при помощи 12-вольтового блока питания.

Защитный кожух









Защитный кожух изготовлен из 100-мм ПВХ трубы. Делается срез трубы, и его половина надежно приклеивается к режущему рычагу непосредственно над диском.
Сначала делается врезание в станину, а затем перпендикулярно разрезу приклеивается деревянная опора.

Конечный результат и работа торцевой пилы



Конечный результат впечатляет. Инструмент получился компактным и легким. Он спокойно может разрезать деревянный брусок толщиной в 2,5 см. Самое лучшее в этом станке то, что он сделан из обычных и недорогих материалов, и приводится в движение блоком питания на 12 В.

Смотрите видео по изготовлению торцевой пилы своими руками



Original article in English

sdelaysam-svoimirukami.ru

Торцовочные станки по дереву своими руками из болгарки: видео, чертежи

Для обработки дерева может использоваться самое различное оборудование. Подобный материал поддается обработке, что определило его популярность при производстве различных вещей. Для изменения размеров и формы заготовок используется торцовочный станок. Его конструкция похожа на конструкцию дисковой пилы, однако есть несколько отличий, которые определяют популярность станка. К основным преимуществам можно отнести небольшой вес и габаритные размеры, что позволяет устанавливать оборудование в домашней мастерской. Сделать торцовочный станок по дереву своими руками можно, но как правило, самоделка будет более громоздкой и менее производительной. Эксплуатировать это оборудование удобно в стационарном режиме.

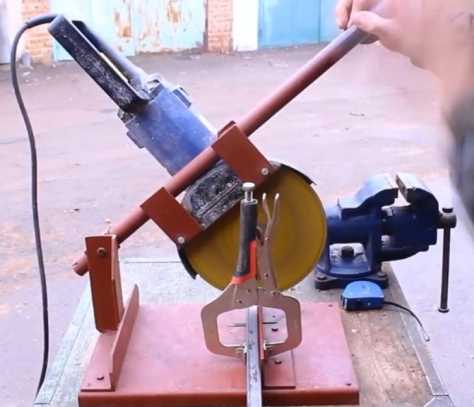

Самодельный торцовочный станок из УШМ

Предназначение торцовочного станка

В отличии от проходной дисковой пилы рассматриваемый торцовочный станок может использовать исключительно для подрезания торцов различного пиломатериала. Некоторые модели позволяют выдерживать определенный угол. В рассматриваемом случае торцовка проходит при неподвижном состоянии заготовки, что определяет более качественный срез. Этот момент определяет то, что самодельный торцовочный станок в мастерских встречается довольно часто, так как только при его использовании можно сделать чистый, ровный торец. Пилы, созданные своими руками, могут служить на протяжении нескольких лет без капитального ремонта.

Торцовка на основе болгарки

Для решения поставленной задачи зачастую используется болгарка. Она идеально подходит для того, чтобы сделать свой торцовочный станок для обработки торцевых поверхностей. Самодельный вариант исполнения будет иметь следующие технические характеристики:

  1. обороты диска болгарки не должны быть менее 4500 оборотов в минуту;
  2. длина пропила составляет 350 миллиметров. Отметим, что данный показатель существенно выше, чем у заводского инструмента, который относится к среднему классу.

Созданная конструкция позволяет снять болгарку со стола и использовать ее как обычный инструмент.

При рассмотрении того, как сделать подобный вариант исполнения, отметим нижеприведенные моменты:

  1. режущий инструмент устанавливается на ось, которая представлена автомобильным колесом. Этот момент определяет возможность торцевания под углом. Для фиксации поворотного механизма используется подшипник диаметром 150 миллиметров. Для фиксации болгарки используется специальные механизм, который крепится на поворотной оси. Через определенное время рекомендуется смазывать эту ось, так как есть вероятность появления скрипа;
  2. для фиксации определенного угла при производстве станка на подшипнике, с наружной стороны, проводится наваривание специальных ушек. Фиксация проводится при помощи винта, к примеру, М6. Следует провести крепление ушек так, чтобы между ними не было большого расстояния. В противном случае есть вероятность возникновения сильного люфта, что существенно снизит точность обработки;
    Торцовочная пила на основе углошлифовальной машины
    3D-модель (чертеж) самодельного торцовочного станка

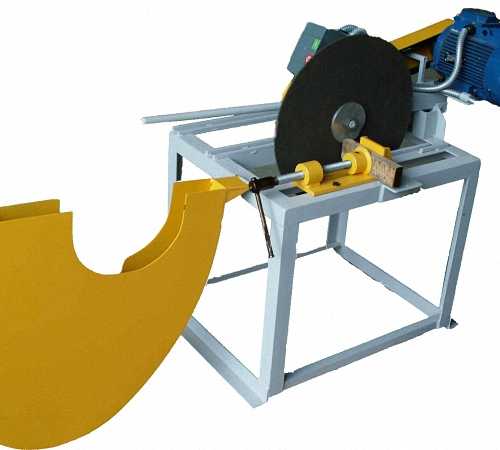

    Самодельная модель, изготовленная на основе дисковой пилы

  3. следует исключать вероятность попадания стружки внутрь подшипника. Это связано с тем, что стружка внутри подшипника приводит к его износу и неплавному повороту режущего инструмента. Стружка может быт достаточно мелкой, что приведет к быстрому износу подшипника. Внесение смазывающего вещества также позволяет исключить вероятность быстрого износа подшипника;
  4. протяжку можно создать при помощи амортизатора. Рекомендуется выбирать варианты исполнения от грузовых автомобилей, так как они более устойчивые к воздействию окружающей среды. Можно использовать и сломанные амортизаторы. Подготовка амортизатора заключается в удалении масла и высверливании отверстий, которые становятся своеобразной вентиляцией. Отверстия следует затянуть сеткой с небольшими отверстиями для того, чтобы исключить вероятность попадания древесной стружки в систему вентиляции;
  5. для того чтобы в начале работы не ощущать сильного рывка следует оснастить болгарку модулем плавного пуска. Этот модуль в самом начале пуска снижает количество оборотов и раскручивает диск до рабочей скорости постепенно. Самостоятельно сделать модуль плавного пуска не получиться, его нужно снять с другого устройства или приобрести отдельно.

Последним этапом производства можно назвать создание щита для пилы. Этот элемент позволяет исключить вероятность попадания в зону резания инородных тел. Свой торцовочный станок может использоваться в быту.

Однако у рассматриваемой конструкции есть и существенные минусы, которые следует учитывать. К ним можно отнести:

  1. торцовочный станок, сделанный своими руками, очень шумный. Это связано с особенностями работы болгарки. Во время обработки появляется шум, снизить который практически невозможно;
  2. торцовочный станок используется для качественной обработки торцевых поверхностей. Именно поэтому довольно много внимания уделяется точности расположения болгарки с диском относительно заготовки. Для регулировки расположения болгарки с диском используются обрезки брусков. Тягу следует фиксировать при помощи болта, после чего можно проводить обработку.

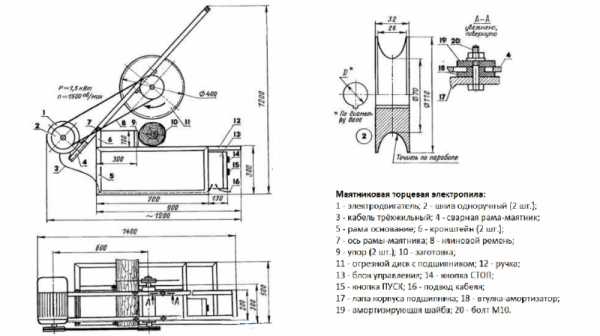

Чертежи торцовочного станка определяют то, что его можно довольно просто установить практически в любой мастерской. Следует учитывать тот момент, что конструкция имеет небольшие размеры, а заготовка может быть довольно большой. Для того чтобы исключить вероятность потери точности во время обработки следует провести крепление конструкции к основанию.

Особое внимание уделяется типу установленного диска. Изначально болгарка была предназначена для обработки металла, что определяет наличие большого количества дисков для металла. Но также есть диски и для обработки дерева, которые обладают своими особенностями.

В заключение отметим, что есть довольно много чертежей, которые можно использовать при создании торцовочного станка. Некоторые реализовать достаточно просто, другие сложны в исполнении.
