Пилорама из бензопилы урал: как сделать из Урала, Штиля, Дружбы, чертежи мобильной переносной мини установки, самодельная насадка

alexxlab | 14.02.2023 | 0 | Разное

лодочный мотор, косилка, пилорама, мотоблок

За счет русской смекалки и прямо растущих рук, на основе отечественной бензопилы Урал удается создать самые различные самоделки, способные удивить своей оригинальностью и эффективностью кого угодно. Именно о подобных устройствах, облегчающих жизнь и делающих ее более интересной, и будет данная статья.

Содержание

1. Почему используется именно бензопила Урал
2. Что нужно для работы
3. Что можно сделать из бензопилы Урал
4. Лодочный мотор
5. Косилка
6. Пилорама
7. Мотоблок и культиватор
8. Снегоуборщик
9. Снегоход
10. Картинг и мини-трактор из бензопилы
11. Мопед
12. Рациональность изготовления самоделок
13. Сейчас читают

Почему используется именно бензопила Урал

По своей надежности, степени производительности и простоте обслуживания бензопилы Урал смогут дать фору практически любой современной бензопиле. К основным узлам этой пилы относят привод с мотором и саму шину для резки, которые были изготовлены довольно качественно.

К ключевым факторам, позволившим народным умельцам делать из старых и временно ненужных бензопил Урал чудеса конструкторской мысли следует отнести:

• довольно мощный и тяговитый двигатель;
• незначительный вес и относительную компактность двигателя;
• наличие способности длительное время работать под высокими нагрузками и в самых разных условиях;
• грамотно продуманную и качественно реализованную конструкцию самой пилы, к примеру, муфты сцепления, не допускающей перегрузки, а также исключающую поломку основных узлов.

Все это в комплексе с универсальностью привода и смекалкой, позволяет народным умельцам самостоятельно создавать функциональные устройства различной направленности.

Что нужно для работы

Чтобы старая бензопила Урал переродилась, помимо отлично работающей головы и прямых рук потребуется определенный инструмент. Какой именно – зависит от конечного изделия и степени задумки автора, однако, в большинстве своем, это:

• шуруповерт с разными битами или плоские и крестовые отвертки;
• набор ключей;
• дрель;
• болгарка;
• ножницы по металлу;
• сварочный аппарат;
• различные обрабатывающие станки;
• разнообразные измерительные приборы, например, рулетка и кронциркуль;
• молоток или даже кувалда для грубой работы и прочее.

Что можно сделать из бензопилы Урал

В настоящее время во многих российских селениях, хуторах и даже больших городках можно встретить самые разные приспособления, существенно облегчающих жизнь людям. Ну, или делающих жизнь более интересной. Именно создание подобных самоделок на основе бензопилы Урал, мы сейчас и рассмотрим более подробно.

Лодочный мотор

Самостоятельно изготовить лодочный мотор при помощи бензопилы Урал не составляет особой сложности, так как конструкция довольно проста в реализации. Двигатель для лодки не нуждается в полноценной трансмиссии, а переходник, способный от шестерни бензопилы к гребному валу передавать крутящий момент, можно без особых проблем выточить своими руками.

В большинстве своем самодельные лодочные моторы закрепляются таким образом, чтобы гребной вал был погружен в воду под небольшим углом. Если подобное размещение не особо устраивает владельца будущей моторной лодки, то можно собрать редуктор, который будет под прямым углом передавать вращение на винт.

Действующий мотор для лодки, изготовленный из бензопилы Урал, запечатлен на видео.

Ранее мы уже разбирали нюансы изготовления лодочного мотора из бензопилы, получить более подробную информацию можно перейдя по этой ссылке.

Косилка

В деревнях очень часто переделывают бензопилы Урал в косилки. Подобного рода самоделка весьма эффективна во время сенокоса и может без каких-либо проблем эксплуатироваться, без остановок весь летний период. Причем далеко не один сезон.

Для изготовления косилки, умельцу достаточно всего лишь убрать из конструкции шину, звездочку привода и цепь. После окончания сенокоса косилка может обратно трансформироваться в эффективную режущую бензопилу.

О том, как народные умельцы превращают бензопилы в косилки можно увидеть в этом видео.

Пилорама

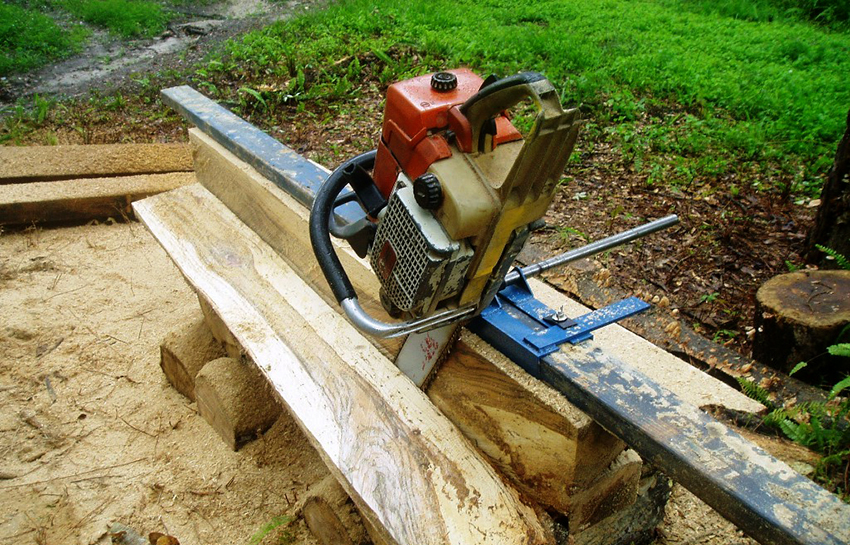

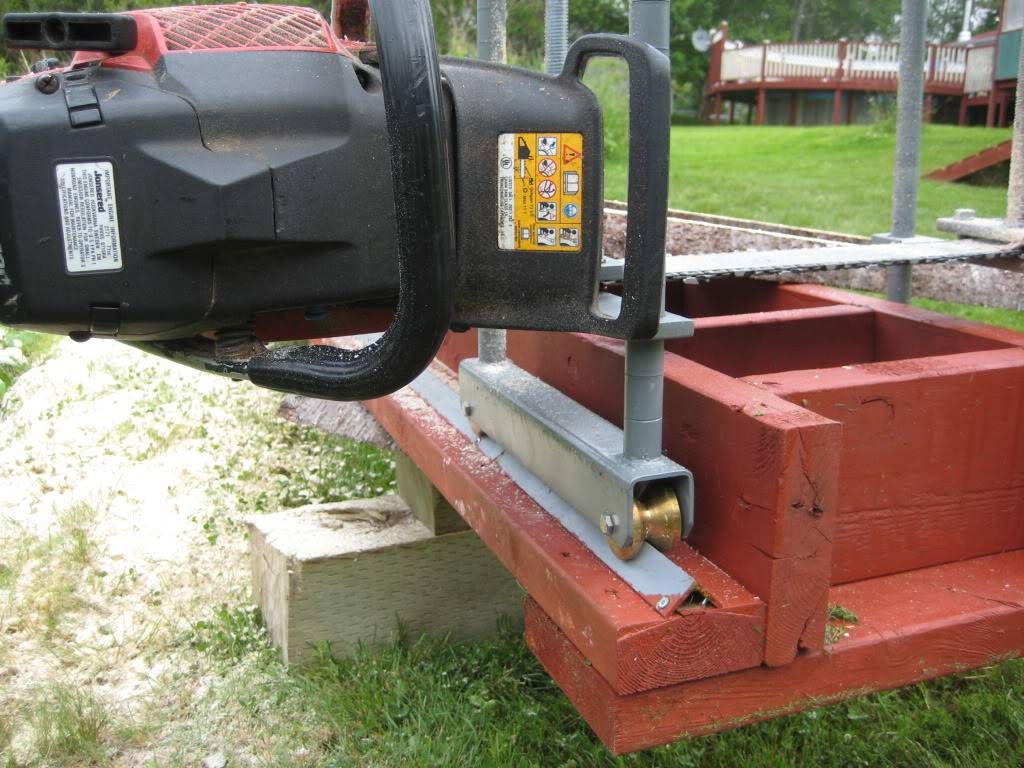

Очень часто бензопилы используются в качестве основного элемента самодельных пилорам. Последние собираются из надежной металлической рамы, направляющей, системы креплений и самой пилы. При этом встречаются сразу несколько разновидностей изготовленных вручную пилорам. В частности, они бывают:

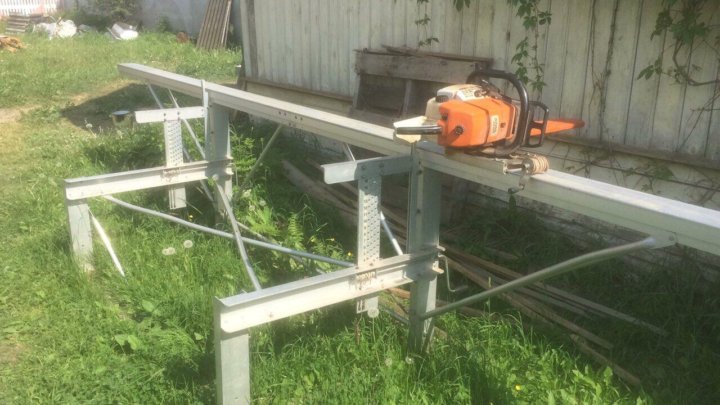

1. Стационарными подвижными. Закрепленная бензопила перемещается по рельсовой направляющей, производя, тем самым, нужный распил. Обязательно необходимо предусмотреть надежную фиксацию бревна или иной заготовки. В противном случае о точности распила можно забыть. Данный вариант является одним из наиболее простых, однако не каждое бревно можно будет обработать таким образом.
2. Стационарными неподвижными. Особенностью этой установки являются неподвижное размещение пилы и движение ей навстречу бревна. Подобные пилорамы способны обработать заготовки различной длины, а единственная сложность заключается в создании грамотного механизма подачи бревен.
3. Мобильными. Как уже понятна из названия, пила сама перемещается вдоль заготовки. За счет небольшого веса, пилящая часть без проблем может быть перенесена по направляющей, в качестве которой используется сама заготовка. Этот вариант характеризуется необходимостью наличия существенных усилий от человека – пильное устройство само себя не перенесет. Также стоит отметить, что мобильные пилорамы, собранные своими руками, подходят лишь для разовых работ или несущественного объема бревен.

На видео ниже представлена одна из успешно функционирующих пилорам, работающая на двигателе бензопилы.

Мотоблок и культиватор

Нужно собрать из бензопилы Урал мотоблок или культиватор – без проблем. При наличии базы с обрабатывающими землю приспособлениями и системы передач на две шестерни, например, от старого мотоблока, можно заставить передавать энергию двигателя бензопилы на ведущие колеса. Стоит понимать, что обработать гектары земли на такой технике вряд ли удастся. Но если речь идет о приусадебном участке, то мощности пилы будет вполне достаточно.

Более подробно о том, как сделать мотоблок на примере бензопилы Дружба, читайте в этой статье. В рамках статьи разобраны самые основные вопросы, приведены чертежи, она послужит хорошим помощником при изготовлении. Рекомендуем ознакомиться.

Снегоуборщик

После летнего сенокоса и осенней заготовки дров, настает время самодельного снегоуборщика. При должном подходе собрать его на основании бензопилы Урал не составляет особого труда. Все что для этого необходимо:

• шнековый узел, лопасти которого будут прочны, но в то же время эластичны.
• моторная цепь, соединяющаяся со шнеком при помощи нескольких шестеренок.
• труба, отбрасывающая убранный с дорожки снег.
• колесная база или полозья, позволяющие самодельной снегоуборочной машине полноценно передвигаться.

Снегоход

Снегоход представляет собой полноценное средство передвижения, конструкция которого должна быть прочной, надежной и, что самое главное, управляемой. Несмотря на небольшой объем двигателя бензопилы Урал, он способен выдавать достаточно мощности, а значит и скорость может быть большой.

Конструкция рамы должна обладать функционирующей подвеской с амортизаторами. В противном случае кататься на таком снегоходе будет не очень приятно, а порой и откровенно больно. Раму необходимо поставить на полозья, управлять которыми лучше всего за счет уже готового рулевого механизма. Чаще всего для этого используют велосипедные детали, в которых центральная ось перемещает поворачивающиеся тяги лыж.

Что касается двигателя и момента передачи крутящего момента к гусенице, то здесь придется потрудиться. Так как бензопила не нуждается в сцеплении, необходимо самостоятельно установить поликлиновый ремень, цепь, а также само сцепление, как правило, центробежное. С целью усиления тяги нелишним будет предусмотреть в конструкции приводного вала гусеницы шестеренки с большим диаметром, чем приводная звездочка на бензопиле Урал.

Наглядно с процессом изготовления снегохода из обычной бензопилы и возможным результатом вы можете ознакомиться на этом видео

Картинг и мини-трактор из бензопилы

Если взять за основу двигатель с мощностью не менее 5 лошадиных сил, то можно самостоятельно изготовить картинг или небольшой трактор из бензопилы Урал. Для этого необходимо решить вопросы с:

• передачей крутящего момента на колеса.
• механизмом управления карта или мини-трактора.
• рамой, на которой все это будет держаться.

Более подробно с конструкционными особенностями создания подобных транспортных средств вы можете ознакомить на видео.

Мопед

Если с картом или снегоходом придется повозиться, то сделать из старого велосипеда мопед на основе бензопилы Урал сможет абсолютно любой. Закрепив на раме двигатель от бензопилы и использовав зубчатую передачу, можно забыть, что значит крутить педали. Если в качестве донора используется горный велосипед, то необходимо будет также установить редуктор, отвечающий за управление скоростью передвижения.

Рациональность изготовления самоделок

Рациональность – понятие относительное. Если человек славится своими прямыми руками и понимает, что для изготовления по-настоящему удобной пилорамы из бензопилы Урал придется потрудиться, то подобного рода строительный процесс вполне разумен. А если человек рассчитывает на собранном из подручных средств мотоблоке с мощностью двигателя в 3 лошадиные силы перепахать огромные площади, то ни о какой рациональности и речи быть не может.

Самостоятельная переделка бензопилы Урал в другое полезное в быту приспособление или полноценное транспортное средство без базовых знаний конструирования и понимания специфики работы основных узлов попросту бессмысленна. Это обязательно следует учитывать прежде, чем взяться за процесс переделки бензопилы Урал в какое-либо другое самодельное устройство.

Сейчас читают

• Все про карбюратор мотоблока, от регулировки до ремонта
• Основные причины, почему мотоблок глохнет при нагрузке в работе, наклоне, открытии воздушной заслонке и других случаях
• 3 лучших мотоблока Нева серии МБ, их плюсы и минусы, а также история компании
• Основные отличия мотоблока от культиватора и что лучше для участка 10 соток, дома и дачи
• 7 популярных способов изготовления культиватора своими руками

Самодельная пилорама (74 фото) – фото

Пилорама ленточная Алтай 900 проф

Шинная пилорама с Эл двиг 2,2вт 220вольт

Электрическая шинная пилорама 220 вольт

ДПА 550 пилорама

Ленточная пилорама на колесах ГАЗ 71

Шинная пилорама с Эл двиг 2,2вт 220вольт

Шинная пилорама с электродвигателем 220в

Дисковая пилорама Shinka-500 Mini

Пилорама дисковая Пд-2000 “мини-350”

Шинная пилорама Лесопилов

Пилорама Алтай 3 900

Электрическая шинная пилорама “ПШ-430р”

Пилорама Астрогань

Мини пилорама МП 1200

Электрическая шинная пилорама 220 вольт

Пилорама дисковая Пд-2000 “мини-350”

Ленточная пилорама Морис

Шинная пилорама Мурка электрическая

Дисковая пилорама Shinka-500 Mini

Дисковая пилорама Shinka-500 Mini

Дисковая пилорама ДПА-550

Пилорама дисковая Пд-2000 “мини-350”

Электрическая шинная пилорама с редуктором от Урала

Шинная пилорама с Эл двиг 2,2вт 220вольт

Пилорама из бензопилы штиль 360

Самоделки ленточные пилорамы

Дисковая пилорама Shinka-500 Mini

Дисковая пилорама Shinka-500 Mini

Дисковая пилорама шинка 500

Мини переломка шинная пилорама подвоз бревна

Пилорама дисковая им з дружбы Урал

Пилорама из бензопилы штиль 180

Пилорама ленточная Алтай 900 проф

Углоповоротная дисковая пилорама Пд 2000

Ленточная пилорама из бензопилы Урал

Пилорама шинная НМЗ Моби-1

Пилорама дисковая Пд-2000 “мини”

Пилорама с мускульным приводом

Пилорама ПДПУ 550

Бензиновый кромкообрезной станок кедр

Ленточная пилорама Алтай 1000

Дисковая пилорама самодел

Ленточная пилорама Астрогань

Пилорама ленточная ,кедр 4м бензиновая,

Пилорама ленточная горизонтальная Астрон-9. 01 мини

ПДПУ-550 Хонда угловая дисковая

Шинная пилорама Лесопилов

Ленточная мини пилорама Астрогань 220в

Пилорама с бензопилы Урал

Дисковая пилорама кедр ДП 2

Пилорама на даче

Пилорама из бензопилы штиль 180

Циркулярка с двигателем Лифан

Ленточная мини пилорама Астрогань 220в

Пилорама дисковая 6009

Пилорама ленточная «кедр-4»

Дисковая пилорама самоделка с редуктором от косилки

Дисковая пилорама самоделка

Электрическая ленточная мини-пилорама ПЛГ-3 «мини», 7,5 КВТ, автомат

Дисковые горизонтальные пилорамы ДПА 600

Шинная пилорама с редуктором от Урала

Шинная пилорама БПШ

Пилорама из Урала

Шинная пилорама с Эл двиг 2,2вт 220вольт

Ленточная пилорама ПЛГ – 800-2

Насадка мини пилорама ПРМ-1

Ленточная пилорама Алтай 900

Шинная пилорама с бензопилой Урал

Шина штиль для цепной пилорамы

Дисковая пилорама кедр ДП 2

ДПУ 500 дисковая пилорама

Дисковая пилорама из бензопилы Урал

Пилорама из бензопилы штиль 360

Пильная рамка (мини пилорама) ПРМ – 2

технические характеристики и особенности устройства

Продукция Пермского машиностроительного завода – новая бензопила Урал известна в России и за рубежом. Более высокая производительность, чем у аналога, пилы «Дружба», позволяет использовать ее в профессиональных и бытовых целях.

Содержание

• 1 Спецификация инструмента Урал
  • 1.1 Газовый двигатель
  • 1.2 Баллон
  • 1.3 Бензобак
  • 1.4 Карбюратор
  • Длина шины и цепь 1.50010
  • 1.6 Удобство использования
• 2 Особенности бензопилы Урал 2Т Электрон

Характеристики инструмента Урал

Качественный показатель марки Урал – мощный и экономичный двухтактный бензиновый двигатель. Удобство в эксплуатации и легкая конструкция делают его незаменимым в таких работах, как строительство деревянного дома, лесопилки, лесозаготовок, хозяйственных заготовок для придомовой территории. Рассмотрим характеристики бензопилы Урал с подробным описанием преимуществ инструмента.

Газовый двигатель

Предназначенная для профессиональных целей бензопила Урал 2 Электрон имеет следующие характеристики двигателя:

• Мощность 5 л. с.
• Одноцилиндровый
• Диаметр поршня 5,5 см, объем цилиндра 109 куб.м. см.
• Двухтактный
• Расход бензина на максимальной мощности – 0,63 л, при работе – 0,47 л.
• Частота рабочих циклов коленвала 2600 об/мин.

Двухтактный двигатель достаточно мощный и надежный для быстрой резки древесины в пределах 11 м3. в минуту.

Цилиндр

Для повышения износостойкости алюминиевый цилиндр покрыт кремний-никелевым сплавом никосил. Объем цилиндра составляет 109 кубических метров. см обеспечивает достаточную мощность для бензопилы. Цилиндр имеет вход для газогазовой смеси, выпускной и продувочный каналы. Выполнение определенных пропорций размеров выпускного и продувочного отверстий обеспечивает качественную вентиляцию от выхлопных газов полости цилиндра.

Бензобак

Объем бака для топлива 1,6 литра, а для масла – 0,24 литра.

Для увеличения долговечности двигателя используйте марки бензина, указанные производителем в паспорте. В двухтактном двигателе стоит использовать специальные марки масел, которые хорошо соединяются с бензином и не оставляют большого остатка при сгорании в камере.

Бензобак заправлен смесью бензина АИ-72 и моторного масла М-8Б. Летом смазочный бак заполняется маслом, а зимой – с добавлением бензина в соотношении 3/1.

Карбюратор

Карбюратор необходим для создания топливовоздушной смеси заданной пропорции, поступающей в цилиндр определенными дозами. В инструменте используется модификация карбюратора КМП-100У. Его необходимо регулировать на заводе, однако можно самостоятельно настроить агрегат в различных режимах работы для получения максимального КПД двигателя.

Перед первой операцией рекомендуется подержать инструмент несколько часов с заправленным топливом баком для пропитки мембраны карбюратора.

Длина шины и цепи

Длина рабочей поверхности пилы 46 см. На него надевается режущая цепь, требующая периодической заточки и натяжения.

Совет: при длительном простое инструмента режущую цепь лучше снять, а заточку удобнее проводить на цепи, одетой на пилу.

Вес бензопилы в сборе около 12 кг.

Удобство использования

Бензопила Урал 2 Электрон оснащена высокими удобными ручками-держателями, позволяющими работать в согнутом положении и под толстым снежным покровом. Рама инструмента и держатель оснащены виброгасящими шарнирами и пружинными узлами для безопасной работы оператора. Агрегат сохраняет свое рабочее состояние в диапазоне высоких и низких температур. Высокая мощность двигателя ускоряет рабочий процесс.

Особенности бензопилы Урал 2Т Электрон

Агрегат может использоваться для распиловки древесины перпендикулярно и вдоль волокон. Принудительная смазка цепи, простота использования, высокая мощность делают агрегат незаменимым в быту. Производитель разработал инструкцию по использованию инструмента в экстремальных климатических условиях для дополнительной регулировки и самостоятельного ремонта.

Компоненты новой бензопилы:

• Двухтактный двигатель.
• Стартер.
• Пильный диск с цепью.
• Бензобак.
• Коробка передач.
• Рулевые рычаги.
• Глушитель.
• Карбюратор.
• Кнопка Пуск.

Размеры бензопилы: 88 х 45,5 х 50 см.

Перед началом работы необходимо несколько часов поработать агрегатом на холостом ходу, постепенно прилагая небольшие нагрузки. Регулируя пропорции впрыскиваемой топливно-воздушной смеси, влияющие на обороты двигателя, нужно перейти на режим работы инструмента. 3 винта отвечают за регулировку высоких, низких оборотов и за холостой ход.

К преимуществам бензопилы можно отнести:

1. Доступная цена и низкая стоимость эксплуатации.
2. Долговечность единиц товара.
3. К техническим характеристикам бензопилы Урал 2 Электрон можно отнести хорошую мощность, прочность редуктора и рабочей части, что позволяет работать с массивной древесиной.
4. Работа в сложных температурных условиях.

Доступная цена и достаточная мощность делают бензопилу Урал популярной на рынке режущего инструмента.
