Пилорама из бензопилы сделанная своими руками

Постоянный рост стоимости строительных материалов подталкивает многих домашних умельцев к поиску способов самостоятельного их производства в необходимых для строительства объемах. Многие, построив дом, для которого и предназначались сделанные своими руками кирпичи, блоки помогают соседям и друзьям. Для некоторых это становится вполне доходным бизнесом. О производстве бетонных строительных материалов сказано немало. Сегодня речь пойдет о том, как сделать пилораму из бензопилы, используя минимальное количество стального проката.

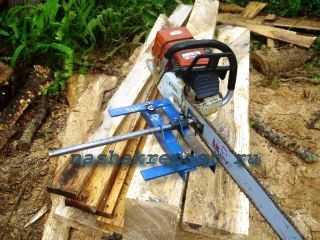

Рассмотрим различные варианты  приспособления выполненные своими руками. Первый предполагает вертикальное рабочее положение инструмента.

Основу конструкции составляет кусок стального швеллера или профильной прямоугольной трубы достаточной прочности. Длину шины необходимо подбирать в зависимости от размерных характеристик бревен, с которыми вы предполагаете работать. Напомним, что наиболее часто встречается кругляк длиной 2,4,6 метров. Конечно, можно изготовить универсальную пилораму  по максимальной длине бревна, но в этом случае работа с более короткими заготовками будет неудобна.

Шина выполняет функции направляющего элемента, по которому скользит подвижный элемент, позволяющий не только перемещать бензопилу обрабатываемого кругляка, но и регулировать толщину получаемого пиломатериала.

Салазки изготавливаются из двух обрезков стального уголка 50×50 длиной по 40 сантиметров каждый. Соединяются детали на сварке к двум стальным пластинам толщиной 3 миллиметра. С целью обеспечения подвижности бензопилы при работе пилорамы к передвижному блоку приваривают две стойки из уголка с предварительно просверленными в них соосными отверстиями. Процесс крепления и регулировки положения режущего инструмента в данной самодельной конструкции не возможен без применения стального круглого стержня, прикрепленного к цепной шине. Крепление выполняется двумя болтами М8 через отверстия подходящего диаметра.

Особая роль отведена кольцеобразным шайбам, изготовленным из обрезков труб подходящего диаметра и устанавливаемым на стальной стержень. Благодаря имеющимся в них отверстиям с нарезанной резьбой фиксация стопоров возможна в определенном положении. Это ограничивает толщину получаемых досок.

Процесс работы такой пилорамы заключается в следующем. Предварительно происходит крепление направляющей шины непосредственно к бревну с помощью прочных саморезов с потайной головкой во избежание помех движению ползуна и установка толщины пиломатериала с помощью стопоров. После подготовки пила заводится и перемещается вдоль кругляка в удобном для оператора направлении.

Работу лучше производить на открытом воздухе или в просторном помещении с ровным полом для удобства периодического сбора опилок.

Второй вариант самодельной пилорамы, который будет рассмотрен в рамках нашей статьи, в противовес предыдущему, имеет горизонтальное положение пильной шины и требует для своего изготовления большего количества материала.

Его основу составляет рамная конструкция, сваренная из двух прямоугольных стальных профилей 70×70 или 70×80 и уголков того же размера. Вместо сварки возможно использование и болтового соединения, направляя стержни болтов внутрь профилей. Длина рамы превышает длину обрабатываемого бревна на 50-70 сантиметров. Этот зазор необходим для установки конструкции на прочное устойчивое основание и заход пильной шины бензопилы.

Аналогично предыдущему варианту эта пилорама так же оснащена передвижным узлом, но устройство его более сложно. В основе обрезок стального уголка 50×50 длиной около метра. Через отверстия в него устанавливаются резьбовые шпильки М10, закрепляемые двумя гайками. К этим же стержням присоединена стальная пластина толщиной 1-2 миллиметра, обеспечивающая устойчивое положение бензопилы в горизонтальной плоскости. Сам режущий инструмент так же шиной фиксируется ко второму концу шпилек с резьбой, одним торцом закрепленных на основании ползуна.

Такое, на первый взгляд, сложное устройство приспособления на самом деле оправдано, так как сложная система крепления пилы воспринимает на себя основную нагрузку при работе и, что немаловажно, позволяет режущему инструменту занимать уверенное горизонтальное положение. В конструкции, описанной выше, строение салазок не обеспечивает столь уверенного вертикального положения бензопилы.

Для получения пиломатериалов на этой пилораме необходимо очень тщательно и точно установить раму основания на прочные упоры. Они должны обеспечивать устойчивое положение приспособления. Выставив с помощью гаечных ключей необходимый уровень положения инструмента, выполняют пиление кругляка, уложенного на прочное основание, препятствующее его смещению.

В процессе работы рекомендуем использовать стальные или деревянные распорки, препятствующие зажиманию пилы. В зависимости от нужд строительства, благодаря использованию подобного приспособления можно получать пиломатериал различных нестандартных размеров.

Уважаемые читатели, комментируйте статью, задавайте вопросы, подписывайтесь на новые публикации - нам интересно ваше мнение 🙂

Статьи, которые Вам будут интересны:

nashakrepost.ru

Пилорама из бензопилы своими руками поможет решить множество проблем

Выполняя строительные работы, довольно сложно обойтись без такого процесса, как распиливание древесины.

Конечно, для этого существует много разнообразных инструментов и оборудования.

Но наиболее актуальным, по мнению многих специалистов, является использование пилорамы.

Пилорама из бензопилы своими руками – это реальная возможность провести процесс распиливания намного быстрее, качественнее и эффективнее.

Пилорама из бензопилы: какая она?

Пилорама из бензопилы

Если говорить только лишь о бензиновой пиле, она представляет собой универсальный вид инструмента, с помощью которого можно выполнять не только распиливание древесины, но и многие другие процессы.

Но при выполнении работы с деревом одним из наиболее важных моментов является точность размеров, а только лишь одной бензиновой пилой этого достигнуть не получиться.

Идеальным вариантом в данном случае будет использование пилорамы.

Конечно, можно купить пилораму ленточного или шинного типа. Но эта покупка обойдется в немалую сумму. Специалисты предлагают изучить возможность изготовления пилорамы из бензопилы.

Что же это за инструмент такой получиться?  В результате выйдет инструмент, конструкция которого напоминает шинную пилораму. Процесс распиловки выполняется  посредством использования цепи, закрепленной на поверхности шины.

Сердцем такого инструмента является двигатель, мощность и размер которого может быть довольно разной. Кроме этого, тип двигателя также может быть разным, в зависимости от вида топлива:

  • Электрический
  • Бензиновый
  • Дизельный

Для выполнения строительных работ в быту, нет необходимости использовать двигатель большой мощности. А это означает, что при создании пилорамы можно использовать мотор, который ранее был частью какого-либо инструмента.

Мы же рассмотрим вариант использования для создания пилорамы бензиновой пилы.

Данный вариант имеет массу положительных моментов, но самым важным является то, что бензопила, которая используется при создании пилорамы, не теряет своих прямых функций, и при необходимости может быть использована по назначению.

Перед тем, как приступить к изготовлению такого инструмента, следует определиться с его функциональностью и мощностью. Это основополагающие показатели, от которых непосредственно зависит то, какие именно рабочие элементы будут использоваться в процессе конструирования.

Перед бытовой пилорамой ставятся довольно простые задачи: выполнение распиловки бревна на доску, рейку или же брус. Это означает, что будущий станок не будет многофункциональным и многопильным, а заготовки будут требовать дополнительной специальной обработки.

Созданный по такому принципу инструмент будет недорогостоящим, надежным и, что самое важное, безопасным и простым в эксплуатации.

Разновидности и варианты создания оборудования

При создании мини пилорамы может быть использована бензиновая пила небольшой мощности (до 6,5 л.с.). При создании такого инструмента, как пилорама из бензопилы своими руками, чертежи

это залог того, что будущий инструмент будет готов к выполнению поставленных перед ним задач.

Схема изготовления пилорамы

Именно на чертежах можно увидеть, что бензиновая пила надежно крепиться на специальной тележке с роликами. Такая конструкция значительно упрощает процесс транспортировки оборудования посредством использования простейших рельсовых путей.

Если будущую пилораму предполагается применять для распиловки бревен, в качестве основы ее конструкции лучше использовать цепь пильная в комплекте с бензиновой пилой большой мощности.

Может также использоваться и цепная электропила. Но в данном случае есть один недостаток: после завершения рабочей операции будет довольно большой объем отхода в виде опилок.

При использовании в процессе создания нового оборудования пилорамы ленточного типа, удастся проводить распиловку бревен довольно большого диаметра.

Но, в данном случае. Есть другой минус – опилки имеют способность разлетаться на большое расстояние. Но с этим можно легко справиться, оборудовав пилораму гибким воздуховодом. Такой воздуховод в процессе эксплуатации оборудования подключается к стружкоотсосу.

Существует несколько вариантов создания пилорамы из бензиновой пилы. Рассмотрим несколько часто используемых способов.

С использованием швеллеров

В данном случае понадобиться приобрести 2 швеллера (160 мм и 8 м высотой). Кроме этого, для работы понадобиться купить 2 рельсы. При создании основы будущего оборудования по ее длине просверливаются отверстия на 15 мм. Расстояние между ними составляет приблизительно 1 – 1,5 м.

В процессе работы не обойтись также без специальных стяжек, длиной 25 см. Количество стяжек должно быть такое же, как и количество отверстий. Нет необходимости покупать для этого специальные стяжки.

Можно использовать куски простой трубы для водопровода. Для соединения стяжек применяются обычные болты. На стойки устанавливается основа будущего оборудования.

Для изготовления стоек пилорамы могут быть использованы уголки из металла. Особенность создания стоек заключается в необходимости соблюдения соединения стоек строго под прямым углом.

Высота стоек колеблется в пределах 80 – 100 см. Дабы обеспечить дополнительную прочность и устойчивость конструкции можно использовать специальные раскосы, которые привариваются между близ расположенными стойками.

Теперь можно приступить к конструированию передвижной тележки. В качестве основы такой тележки специалисты рекомендуют применить плиту из стали, габаритные размеры которой составляют 600/600 мм.

К нижней части стальной плиты привариваются уголки 40/40 мм, что обеспечивает возможность крепления роликов или подшипников. Благодаря такой несложной операции тележка будет иметь возможность передвигаться по рельсовому пути.

Чтобы обеспечить возможность крепления бензиновой пилы на основу пилорамы, к ее верхней поверхности привариваются 2 уголка, размер которых такой же, что и тех, которые были приварены на нижней части основания.

Завершающий этап работы заключается в создании специальной конструкции, на которой будет крепиться непосредственно рабочая заготовка (бревно, доска и пр.). Для этого может быть использована труба на 30 – 45 мм, а также шланги.

Доработанный вариант

Второй вариант создания пилорамы заключается в том, что конструкция оборудования состоит из 4х основных элемента. Пила с приводом –для этого в идеале использование обычной бензиновой пилы.

Приспособление, которое используется для регулировки толщины древесины –толщина распила регулируется посредством опускания/поднимания основания оборудования. Основание имеет загнутые края, и крепиться при помощи 4х гаек.

Для того чтобы обеспечить фиксацию основания на необходимой высоте, на ее основании крепиться контргайка, которая при необходимости затягивается. Механизм, который обеспечивает движение пилы –режущий рабочий элемент имеет способность двигаться по длине рамы.

В обязательном порядке к стойке привариваются 2 ролика или подшипника (20 мм).  Механизм крепления рабочей заготовки –древесина, которая используется в качестве рабочей заготовки, прикрепляется посредством применения специальных гребенок (подвижной и стационарной).

После того, как бревно закреплено гребенками, подвижная гребенка фиксируется в стационарное положение при помощи винта.

Особенности эксплуатации и монтажа

Устойчивость пилорамы из бензопилы Урал

Перед началом создания пилорамы, рекомендуется выбрать место, где она будет расположена.

Это может быть подсобное помещение, гараж, небольшой деревообрабатывающий цех, место под навесом во дворе или ангар.

Выбор места непосредственно зависит от того, с какой именно целью будет использоваться оборудование.

Определившись с выбором места, необходимо обеспечить устойчивость пилорамы.

От того насколько устойчиво и прочно будет установлена пилорама, зависит безопасность ее эксплуатации.

Несмотря на то, что наша пилорама будет использоваться в бытовых целях с небольшими объемами работ, необходимо все же позаботиться о проветривании и вентиляции помещения, в котором установлено оборудование.

Не менее важным вопросом эксплуатации пилорамы является влажность помещения. Особенно этот вопрос актуален в том случае, если в этом же помещении и храниться готовые деревянные заготовки.

Если уровень влажности будет слишком высоким, не исключена возможность того, что дерево будет напитываться влагой, что приведет к ее деформации. Такие заготовки в результате деформации становятся непригодными к дальнейшему использованию.

От того, насколько прочно и надежно установлено основание пилорамы, зависит не только безопасность работы с оборудованием, но и возможность сведения уровня вибрации к минимуму.

Кроме этого, устойчивость основания является гарантией того, что тяжелые рабочие заготовки не приведет к переворачиванию оборудования. При установке конструкторских составных  элементов основания следует проводить все операции с использованием строительного уровня.

Это необходимо для того, дабы обеспечить строго параллельное их расположение по отношению друг к другу и непосредственно к основанию. Благодаря этому удастся избежать возможности возникновения свободного хода пилорамы, а также обеспечения максимально точного выполнения всех видов работ.

Пилорама может устанавливаться только на ровную поверхность в виде бетонного пола, выровненного земельного пола или специально для этого созданного фундамента.

Кроме этого, надежность установки пилорамы также может быть обеспечена в результате дополнительного использования специальных шпилек, болтов анкерного типа, армировкой фундамента и т. п.

После выполнения всех вышеперечисленных условий, можно приступить к установке рельсового пути. Для его монтажа рельсы крепятся на специально приваренные боковые рамки.

Для создания основы пилорамы могут быть использованы металлические заготовки, водопроводные трубы, уголки или рельсы из металла.

При изготовлении такого оборудования, как пилорама из бензопилы своими руками – видео детально показывает, как правильно провести монтаж крепежа под готовое сырье. Установка проводится на рельсах в строго установленном на чертежах месте и разметке.

Для этого используется специальная рамка, оснащенная двумя зажимами. От того, насколько точно будет проведен монтаж крепежа, зависит точность выполнения распиловки бревна, а также безопасность рабочего процесса.

При этом, крепления необходимо использовать только двух видов: концевые или частичные. Только в таком случае режущий элемент пилорамы будет иметь возможность вращаться.

Не исключена возможность создания одного крепежа из нескольких частей, например, по 1 м. Используя такой вариант, необходимо помнить, что между двумя частыми нужно оставить небольшой зазор (2 – 3 см). Благодаря этому будет возможность дальнейшей обработки древесины.

Движущая часть пилорамы представлена в виде рамы, движущейся по рельсовому пути. Рама устанавливается на специальные ролики или подшипники, приваренных на основании.

Кроме этого, рама используется также и в качестве платформы, на которой монтируется бензиновая пила. Для этого применяется специальное крепление. В идеальном варианте крепление должно обеспечивать два положения бензопилы: вертикальное и горизонтальное.

Благодаря этому удастся обеспечить максимальную устойчивость прочность монтажа бензопилы. В качестве крепления могут быть применены самые разнообразные варианты:

  • Хомут
  • Коробка из металла
  • Фиксатор
  • Металлические пластины и прочее

При установке крепления, желательно между корпусом бензиновой пилы и ее креплением установить не очень толстые резиновые прокладки. Использование таких прокладок поможет свести к минимуму уровень вибрации и понизить шумность работы пилорамы.

В заключении хотелось бы сказать, что благодаря изготовлению пилорамы из обычной бензиновой пилы, удается не только сэкономить значительную сумму, но и стать владельцем именно такого вида оборудования, мощность, размеры, функциональные возможности которого будут полностью отвечать тому, дабы выполнять поставленные перед ним функциональные задачи на высшем уровне.

Делать такое универсальное устройство можно по готовому чертежу собственными руками, а простейшая ее разновидность — видео:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.


foxremont.com

Простая пилорама из бензопилы | Всё-легко.ру

Первое применение бензопилы с точки зрения многих застройщиков, это распускать с ее помощью бревна на брус. Но, если удерживать бензопилу на весу вручную, страдает точность реза, особенно при длине бруса метра четыре-шесть. Чтобы разрез не уходил от нужной линии в сторону, придумали жестко закрепить бензопилу в раме, которая передвигается по направляющим.

В такой пилораме, бревно лежит неподвижно, а каретка с бензопилой располагается на нужной высоте, в зависимости от нужной толщины бруса, фиксируется с помощью четырех винтов.

Благодаря точному движению рамы, получается ровный и аккуратный разрез. Таким же образом можно пилить и доски, но из-за большой толщины режущей цепи получиться многовато отходов.



bce-legko.ru

чертежи, в домашних условиях (видео, фото)

Пилорама из бензопилы представляет собой устройство для распила древесины цепью, которая установлена на шине. Процесс пиления осуществляется за счет работы мотора. Стоит отметить, что можно использовать двигатель, работающий на дизеле или бензине. Мощность мотора может быть любой.

Типовое устройство бензопилы.

Как сделать пилораму своими руками

Изготовить данную конструкцию своими руками достаточно просто, если у вас в наличии имеется чертеж или схема будущей пилорамы. Для начала необходимо определиться, с какой целью вы будете использовать устройство. Как правило, пилораму используют для работы с бревнами, тонкими досками и рейками.

Чертеж пилорамы из бензопилы.

Готовые чертежи можно с легкостью найти на сайтах производителей деревообрабатывающих конструкций. Однако следует помнить, что на этих порталах можно почерпнуть для себя только примерную схематическую расстановку. Часто в данных схемах можно обнаружить устройства высокой мощности. Для бытового использования в них нет необходимости, так как себестоимость пилорамы возрастет в несколько раз. Кроме того, расход топлива будет выше.

Схему, по которой будет изготовлена пилорама, можно сделать самостоятельно. Главное, чтобы на ней вы рационально разместили основание, полозья и станину. Не стоит забывать об установке зажимного корпуса, который будет располагаться между полозьями рельсов. Обязательно определитесь с габаритами станка.

Перед началом изготовления самодельной пилорамы из бензопилы выберете подходящее место. Это может быть гараж, ангар или старый сарай. Пилорама из бензопилы может быть установлена даже под навесом. Главное, чтобы станок был устойчивым и полностью безопасным.

Если вы остановили свой выбор на закрытом помещении, то позаботьтесь о вытяжке. Нежелательно устанавливать пилораму в местах с высокой влажностью.

После выбора оптимального места установки займитесь изготовлением основания. Оно должно быть прочно закреплено, чтобы исключить смещения в корпусе и вибрации. Готовые части основания пилорамы следует устанавливать строго параллельно полу. Для этого нужно воспользоваться строительным уровнем. Следите, чтобы подвижная часть не имела свободного хода. Не забывайте о прочных креплениях. В качестве крепежных материалов можно использовать шпильки, анкерные болты.

Схема шинной пилорамы.

После монтажа основания уложите рельсовый путь. Все основание пилорамы должно быть изготовлено из металлических изделий. В зависимости от условий эксплуатации и веса конструкции, в качестве основания можно использовать профильную трубу, швеллер или металлический уголок.

Далее займитесь монтажом крепежа. Он представляет собой длинную раму, которая с двух сторон закреплена различными зажимами. Установку следует производить таким образом, чтобы уложенная на крепеж древесина лежала ровно. Помните, что крепления ни в коем случае не должны быть круговыми, так как шина и цепь не смогут работать должным образом.

После установки крепежа необходимо заняться подвижной частью. Она представляет собой раму, которая движется вдоль рельсов. Подвижная часть должна быть установлена на специальные ролики, которые в свою очередь будут плотно закреплены на раме.

На подвижной части должны быть установлены зажимы, которые будут удерживать пилу. Важно, чтобы зажимы обеспечивали как горизонтальную, так и вертикальную резку древесины. Крепления для подвижной части могут быть любыми. Чаще всего используют хомуты либо коробки из листовой стали. Многие строители придерживаются мнения, что в качестве креплений лучше всего использовать обхваты из металлических пластин.

Вернуться к оглавлению

Как работать с самодельной пилорамой

После того как пилорама из бензопилы готова, всю конструкцию нужно проверить на устойчивость.

Регулировка распила.

После проверки попробуйте поработать с древесиной. Закрепите бревно на основание, зажмите его с помощью тисков. Не помешает установить разметку на пилораме и полозьях.

В качестве разметки можно использовать тонкие металлические полоски или полотна из рулеток.

Затем плавно заведите пилораму и начинайте медленно вести ее к бревну для пробного реза. Не забывайте о средствах индивидуальной защиты (очках, нарукавниках, халате, рукавицах).

Перед тем как будет запущена пила, обязательно проверьте устойчивость закрепленного бревна. Нужно обязательно позаботиться об исправности бензопилы и наличии топлива в ней.

Бензопила должна быть закреплена плотно, а ее шина находиться точно по центру к разметке пропила.

Закрепите пилу и начинайте плавно подводить рамку к древесине. Затем запустите бензопилу и начинайте медленно толкать рамку.

Очень важно не делать рывковых движений, так как это может привести к стопору шины в пропиле.

Не стоит пренебрегать защитой для подвижной рамки. Ее следует изготовить заранее из прозрачного пластика либо акрила.

Данные щитки нужны для защиты человека от стружки и пильной цепи.
