Разводка ленточной пилы
Развод ленточных пил
Процессом развода считается операция, связанная с отгибанием зубьев пилы в разные стороны для того, чтобы снизить трение ленты пилы о боковые поверхности пропила и исключить ее зажатие. Для свободного движения полотна в древесине необходимо обеспечивать ширину пропила, превосходящую толщину полотна, не менее чем на 30-60%.
Разводка делится на несколько видов, причем у них пока нет устоявшихся названий, поскольку производители пил называют их по-разному.
Стандартную разводку характеризует поочередное отгибание зубьев разные стороны.
Схема стандартной разводки
При зачищающей разводке зубья пильного полотна делятся по три, два из которых отгибаются в разные стороны, а третий остается на месте.
Схема зачищающей разводки
Ее преимущественно применяют при работе с твердыми породами древесины.
Трапецеидальная форма каждого третьего зуба, остающегося по центру пилы, задает направление всей пильной ленте.
Наиболее сложной в исполнении является волнистая разводка, поскольку каждый последующий зуб в полуволне отгибается на все более возрастающую величину.
Схема волнистой разводки
При любом типе разводки зуб отгибается не от основания, а с отступом от него на 33-67% высоты зуба. Несмотря на то, что каждый производитель диктует свои требования по поводу показателей, связанных с разводом, все они не выходят за пределы 0,3-0,7 мм.
Общепринято деревья с мягкой древесиной пилить ленточными пилами, имеющими большой развод, а с твердой – малый. Но в любом случае развод должен быть таким, чтобы пиление происходило без образования вырезанного клина по центру.
Все зубья при разводе должны отгибаться на одну и ту же величину с допускаемой погрешностью до 0,1 мм. Если разводка будет неодинаковой, то пилу будет тянуть в направлении большего развода.
Приспособления для развода
Для развода существуют специальные разводные приспособления, отличающиеся большим разнообразием и функциональными возможностями. Сегодня многие специалисты по достоинству оценивают устройство для разводки пил «КЕДР» за его надежность, простоту и удобство в работе, а также невысокую цену.

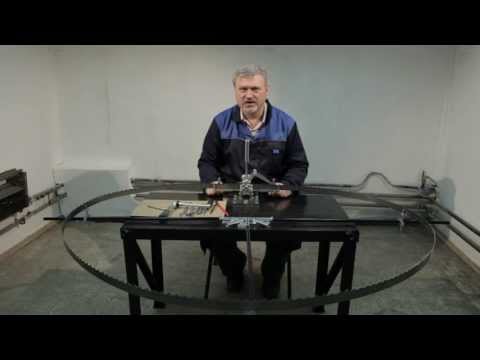

Он представляет собой станок ручного применения, который обеспечивает точность разводки в 5 мкм. Станок снабжен специальными поддерживающими стойками для облегчения его применения. Наличие на станке индикатора часового типа максимально повышает точность разводки.
Тщательно продуманная конструкция разводного устройства «КЕДР» обеспечивает производительное и эффективное использование всего ресурса пилы, заданной производителем. Его можно легко настроить под необходимые параметры развода для обеспечения оптимальной ширины распила. В результате можно обойтись меньшей мощностью двигателя, т. к. снижаются силы трения при пилении.
Этот разводной станок легко и просто обеспечивает разводку, при которой сопротивление пилению минимально.
Каждая из пород дерева имеет характерную жесткость. В зависимости от этой характеристики, шаг зубьев пилы должен различаться. Для жестких пород шаг должен быть меньше.
Несмотря на явные преимущества данного станка над другими устройствами аналогичного назначения, он обладает доступной ценой, что также способствует все большему его признанию на просторах России.
Станок для разводки ленточных пил «КЕДР» обладает следующими техническими характеристиками:
- габаритными размерами – 28,5х12,1х36 см;
- шириной пил для развода – до 5 см;
- шагом разводимых пил – 2,2 см;
- весом – 5,2 кг.

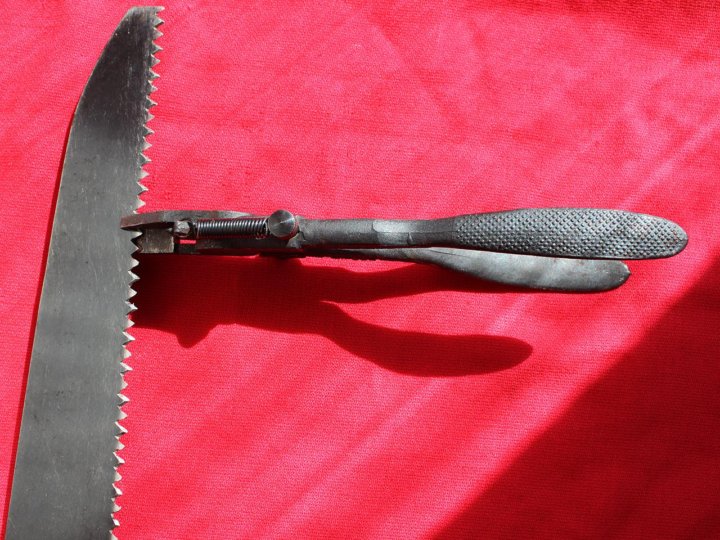

Напомним и о более простых устройствах для развода пил-ножовок. Их применение для ленточных пил сопряжено с низкой точностью и большой трудоемкостью.
Разводка
Признаки правильно разведенной пилы
О правильности развода можно судить по содержимому распила, заполненного смесью, 2/3 которой представляют опилки и 1/3– воздух. На практике это проявляется в том, что пила с правильной разведкой эвакуирует из распила более 4/5 объема древесной мелочи.
При очень большой разводке в распиле нарастает объем воздуха и при этом ухудшается удаление отходов. При малом разводе зубьев доска покрывается слоем из плотно спрессованных горячих опилок.
При слишком большом разводе пиление будет с рывками, при малом – станет волнообразным. Считаем нелишним напомнить еще раз, что разводится только верхняя часть зуба, чтобы пиление происходило только острым уголком у самой вершины зуба. Перед разводом пила точится с минимумом съема металла, буквально ограничивается зачисткой заусенцев.
Почему пила плохо пилит?
Это может быть следствием большого угла заточки зуба, что сопровождается при входе пилы в древесину скачком вверх. Затем обычно пиление протекает нормально до самого конца, но на выходе из бревна пила падает вниз. Такой режим пиления называют «отжатием», поскольку пила отжимается. Выход из положения – уменьшение угла заточки градуса на 2-3.
При значительном угле заточки и недостаточном разводе пила в начале входа в бревно совершает скачок вверх и форма доски получается кривой в «виде сабли». Качество доски восстанавливается уменьшением угла заточки градуса на 2 и увеличением развода. Доска получится похожей «на саблю» и при «нырянии» пилы вниз. Это есть совместное следствие малого угла заточки и недостаточной разводки. Выйти из этого положения можно увеличением заточного угла на два градуса и увеличением развода.
Если доска обильно облеплена рыхлыми на ощупь опилками, то это сигнализирует о малом разводе, который требует увеличения при одновременном уменьшении угла заточки.
Пропил в виде волны при острой пиле вызывается слишком маленьким разводом, который необходимо довести до нормальной величины.
Пиление тупой, ни разу не переточенной пилой приведет к тому, что она треснет по ложбинкам зуба. Это же может произойти, если пытаться распустить дерево пилой, развод которой недостаточен для данной работы или продолжать пилить уже затупленным полотном.
На пиле могут образоваться трещины с тыльной стороны, когда расстояние между задними упорами направляющих роликов и задней частью полотна слишком велико.
Явление «накатывания» опилок на полотно наблюдается, когда зубья пилы не слишком разведены и в пропиле нет нужного объема воздуха. В этом случае пила разогревается из-за трения об опилки, что приводит к напеканию древесной пыли на полотно пилы.
Если «накатывание» опилок занимает внутреннюю поверхность зуба, а полотно пилы чистое, то это объясняется рядом причин: плохой заточкой (слишком большой подачей или толстым съемом материала, приводящим к плохому качеству поверхности впадины зуба), чрезмерно огромным заточным углом зубьев или продолжением пиления затупленной пилой.
Иногда наблюдаются трещины со стороны впадин зубьев. Обычно так происходит, когда при переточках за один проход снимается много металла, что ведет к перекалу кромки зуба.
Многих проблем удастся избежать, если уделять достаточно внимания заточному камню, постоянно и тщательно его заправлять.
Надо помнить, что какой бы хороший станок не применялся для роспуска древесины, это всего лишь привод для пилы. Качество и эффективность работы по распилу на 90% связано с правильным обслуживанием пилы и лишь на 10% от общего состояния станка.
Заточной угол определяется углом отхода кромки зуба от вертикальной линии. Желательный в большинстве случаев угол заточки равен 10-12о. Если распиливаются твердые породы и мерзлая древесина, то величина угла заточки должна быть 8-10о. Для распиловки мягких пород он увеличивается до 12-15о.
Разводка зубьев сильно сказывается на свойствах режущей кромки зуба.
Заточные показатели пилы ленточного типа в функции от породы распускаемой древесины показаны в нижеследующей таблице.
| Хар-ка лезвия |
Очень мягкие породы |
Породы средней мягкости | |||
| Свежая смолистая |
Свежая несмолистая | Вяленая пролежавшая 3-5 лет | Мороженая | ||
| Угол заточки | 12-16 | 12-16 | 12 | 8-10 | |
| Высота зуба | 6,4мм* | 4,8мм* | 4,8мм* | 4,8мм* | 4,5мм* |
| Разводка зуба | 0,61-0,66мм | 0,58-0,61мм | 0,51-0,56мм | 0,41-0,46мм | 0,41-0,46мм |
| Твердые породы | |
| Свежая | Вяленная |
| 10-12 | 8-10 |
| 4,5мм* | 4,0мм* |
| 0,41-0,46мм | 0,41-0,46мм |
* — наименьшее допустимое значение.
Эти табличные данные не носят директивного характера, поэтому к каждой породе древесины необходим индивидуальный подбор параметров инструмента. Качество распиловки связано не только с удачным подбором этих показателей, но и от места, где идет применение, или от региона произрастания древесины, которая доставлена сюда на распиловку. Дело в том, что даже деревья одной и той же породы, могут иметь разную плотность и смолистость, обусловленную регионом.
Чтобы придать ленточной пиле большую стойкость и получить качественный рез, необходимо обильное смачивание полотна водой при распиловке деревьев с большим содержанием смолы. Пилам же для распиливания деревьев с малым содержанием смолы нужен мыльный раствор для смачивания. В мороз пилу лучше всего смачивать соляркой.
Пилы. Заточка и разводка пилы
Автор:
Пилы по устройству подразделяются на лучковые, двуручные, ножовки и относительно недавно появились цепные пилы.
Пила представляет собой стальное полотно с нарезанными по одной кромке зубьями. Зубья перерезают волокна древесины и удаляют стружку из пропила. На двуручных пилах, через определенное число режущих зубьев, иногда делают зубья-выбрасыватели опилок. Такие зубья не затачивают.
Выскажу свое субъективное мнение о пилах, применительно к туризму. Все перечисленные выше пилы, были мною опробованы в походных условиях. Возможно, мое мнение ошибочное, основанное на многолетней привычке пилить определенными пилами.
Лучковые пилы. У лучковых пил, полотно натягивается с помощью деревянного станка или металлического лучка, что создает удобство для пиления одному. Собственно на этом удобства и заканчиваются. Вся конструкция в собранном виде неудобна для переноски в рюкзаке из-за своей громоздкости. Можно конечно в разобранном виде переносить, но увеличивается вероятность потери или поломки составляющих частей. Потом, испытываю какое-то внутреннее неприятие сборных конструкций – при перевозке хорошо, но каждый день собирать и разбирать… пусть и просто – нет уж! Пробовал носить с собой только полотно, а лучок делать на месте из ветки.
Двуручная пила. Полотно пилы с двумя ручками. Оптимальная пила для лесных походов в холодное время года. Да и летом на долговременных базовых стоянках неплохо иметь двуручку. Если вес и объем не критичны, пилу лучше оставить как есть, не переделывать в туристский вариант. Для длительных походов неплохо будет немного уменьшить размеры пилы. Но тут надо не перестараться, не делать слишком узкое и короткое полотно, не превращать в пилку для лобзика. У меня двуручная пила длиной от ручки до ручки 800мм, наибольшая ширина 90мм. Пилой таких размеров, можно разделывать бревна диаметром до 30-35 см. Пила не требует подготовки – достал из рюкзака, расчехлил, и тупо пилишь – не надо на морозе ничего собирать и соображать.
Ножовка. Полотно пилы с одной ручкой. У меня ножовка самодельная, из куска двуручной пилы. Применяется как в холодное время, так и летом. Осенью, с ночевками у костра. Зимой, в одиночных выходах в лес. Летом, на сплаве по таежным заваленным речкам. Ножовкой удобно сидя в лодке, перепиливать упавшие в воду деревья. Пилить можно практически из любого положения. Единственное ограничение применения ножовки – это бревна большого диаметра. Ножовкой удобно нарезать снежные кирпичи. Чехол – из брезента, в виде ножен.
Цепная пила. Складная пила, состоящая из множества звеньев-зубьев соединенных между собой заклепками.
Достоинства пилы: малые размеры и вес. Возможность пилить одному – собственно для этого видимо и создавалась. Существенный недостаток: узкая специализация. Цепь хорошо пилит бревна 6 – 12 см. Пилить бревна меньшего диаметра нет смысла – легче перерубить топором. Большие диаметры пильщик просто не осилит физически. При валке сушины в одиночку, дерево норовит упасть на пильщика т.к. пропил делается с противоположной стороны дерева. Надо периодически прекращать пиление и проверять прочность недопила. Надежность пилы во многом зависит от качества заклепок – со временем возможно перетирание и выпадение заклепок. Под чехол для цепной пилы удобно использовать верхонку.
Для всех пил решил провести тест так сказать в лабораторных условиях – у себя во дворе. Для эксперимента взял сухое сосновое бревнышко диаметром 14 см – не тонкое, и не толстое. По очереди, разными пилами отпиливал по чурочке. Пилил, не спеша, как бы это делал в лесу, при заготовке дров. Все пилы были наточены.
Для каждой пилы создал оптимальные условия для работы. Лучком, двуручкой и ножовкой пилил на к о злах. Для цепи, бревно положил на землю, оперев один край на чурочку. Отсечку времени делал секундомером. Вот что получилось:
Ножовка – 46 сек. Полотно с крупным зубом. Пилить вполне удобно.
Двуручная пила – 52 сек. Пилил один, без использования оттяжек и прочих приспособлений. Вдвоем пилить будет явно быстрее. По ощущениям, пилить двуручкой легче, чем другими пилами, даже одному.
Лучок – 53 сек. Полотно с мелким зубом. Пилится относительно легко.
Цепная пила – 56 сек. По ощущениям, пришлось приложить больше всего усилий.

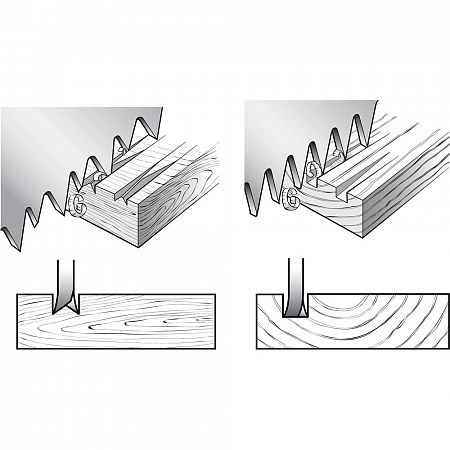

Пилы для продольной и поперечной распиловки древесины отличаются формой зуба. Для поперечного пиления, зубья пилы делают в форме равнобедренного треугольника. Для продольного пиления – косой треугольник «волчий зуб». Есть еще зубья для смешанного продольно-поперечного пиления.
В туристских походах, распиловка дерева вдоль волокон, практически не нужна. Главная задача – свалить сушину и разделать на нужное количество чурок (бревен). Усилия, затраченные на пиление, во многом зависят от заточки и разводки зубьев пилы. В процессе пиления, зубья затупляются, т.е. происходит закругление кромок зуба. Быстрее всего тупится вершина зуба. Пилить такой пилой одно мучение – затрачивается много сил и времени для распиловки бревна даже небольшого диаметра.
Перед тем, как начать подготовку пилы к работе, ее осматривают – в каком состоянии зубья, есть ли развод. У тупых зубьев видна светлая полоска по кромке, у остро наточенного зуба, кромки не видно. Так же можно определять «на глаз», остроту любого другого режущего инструмента.
Если пила старая и высота зубьев сильно отличается друг от друга, их выравнивают напильником, зажатым в специальную деревянную колодку. Зубья выравнивают, естественно до заточки, после разводки.
Приспособление для выравнивания высоты зубьев пилы
Развод зубьев.

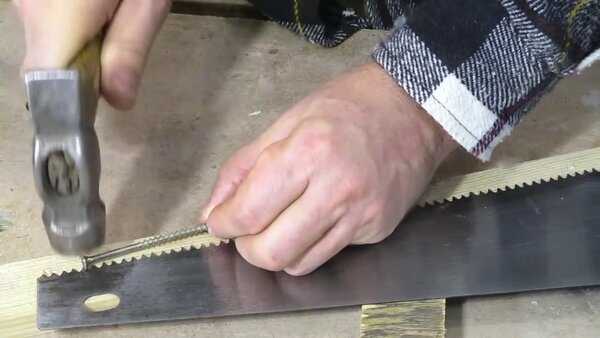

Для более свободного движения полотна пилы в пропиле, производят развод зубьев. Зубья по очереди отгибают в разные стороны на одну и ту же величину с помощью разводки. Отгибают зуб разводкой примерно на середине высоты зуба. Разводка – приспособление для разводки зубьев пилы в виде пластины с прорезью. Разводку зубьев, в крайнем случае, можно сделать разводным ключом. Рекомендуют для мягких пород деревьев зубья разводить больше, а для твердых меньше, но это вряд ли нас устроит – в лесу выбирать особо не приходится – деревья встречаются разной плотности и влажности. С разводкой надо немного поэкспериментировать и подобрать оптимальную, примерно 0.3-0.5 мм на одну сторону. В любом случае разводить зубья следует не больше толщины полотна на обе стороны. Разводку лучше делать до заточки.
Разводка

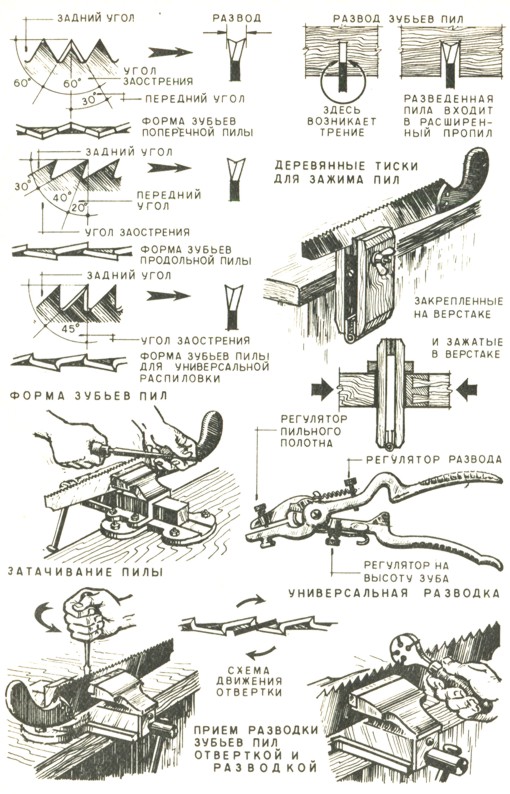

Заточка пил. Затачивают зубья пилы с помощью треугольного напильника. Процесс этот не сложный, но требует терпения.
Полотно пилы зажимают в деревянные или металлические тисы. Если тисов нет, пилу надо зафиксировать на неподвижном предмете, скажем, на краю стола или табурета. Заточка зубьев производится через зуб, сначала с одной, потом с другой стороны полотна. С обеих граней зуба снимается металл типа фаски, примерно под углом 60 град. к полотну, что соответствует углу профиля трехгранного напильника. При этом с вершины зуба снимается немного больше металла, чем у основания. Нажим на напильник осуществляется только при движении вперед. Обратный ход свободный, слегка отрывая напильник от поверхности. Не следует, пробуя остроту заточки, пальцем проводить по зубу – напильник будет проскальзывать по пленке жира, оставленной на металле. Удачи!

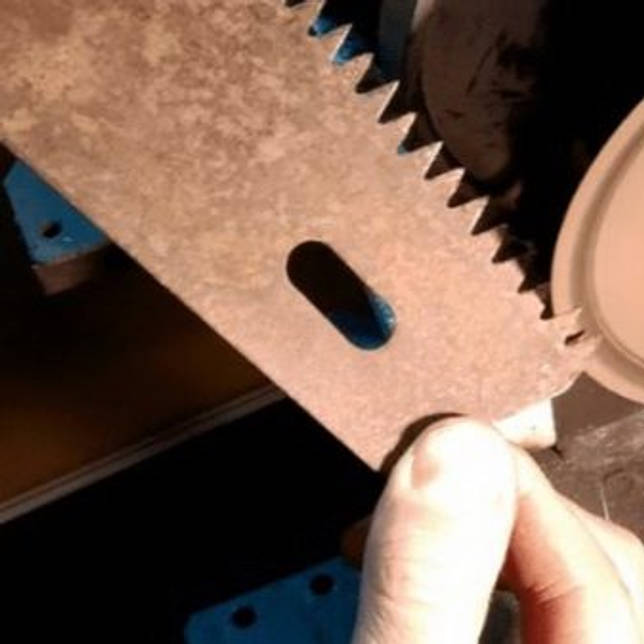

Заточка зубьев пилы
Андрей Зарубин, 2005 г.
|
||||||||||||||||||||||||||||||||||||
12.2005
Стоило бы добавить по способам контроля и правки отклонений и ошибок, etc.
Сейчас это умение не является абсолютно необходимым для выживания индивида! Пусть тогда платит деньги чтобы ему сделал тот кто умеет! Или учится “методом проб и ошибок”!
“
+++
12.2005
12.2005
Изначально ножовка вообще была тупая, (т.е. просто кусок железа, без каких либо намеков на заочку). Не совсем понятно с разводкой с середины зуба – т.е. точить нужно только пол-зуба?
