Как вязать арматуру

Содержание

• Какие используем инструменты для вязки арматуры
• Цены на различные модели крючков для вязки арматуры
• 2 Самодельные крючки – идеальны для небольших объемов работ
• Разновидности пистолетов
• Для чего производится вязка крючком арматуры
• Виды инструментов для вязания арматуры
• Стандартный крючок для вязания арматуры
• 2 Улучшенные крючки
• Полезные советы перед началом вязки арматуры

Какие используем инструменты для вязки арматуры

Кроме основного приспособления для вязки, — крючка, — в работе по армированию необходимы инструменты:

• резак, гильотина или болгарка с диском для резки стержней;
• трубогиб либо аналогичное приспособление для изгибания арматуры;
• возможно использование шуруповерта или пистолета для вязания.

Кроме инструмента могут понадобиться различные шаблоны, «звездочки» и другие приспособления для разметки расстояний между элементами каркаса и точками крепления.

Правильная вязка арматуры крючком

Разложенный по заданной схеме каркас соединяется в таком порядке:

1. Проволока располагается в углублении профиля, соединения внахлест выполняются в нескольких местах стыка.
2. Проволока сгибается пополам, укладывается под точкой соединения.
3. Петля поддевается крючком.

Свободный конец проволоки подводится к крючку, затем с небольшим загибом накладывается на инструмент.
Далее крючок вращается, закручивая проволоку до нужной прочности.

Инструмент осторожно вынимается без ослабления скрутки.

Метод вязки не изменяется принципиально даже при использовании шуруповертов или специальных пистолетов для вязки.

Простой узел

Выполнение простого вязального узла предполагает следующий порядок действий:

1. Заготавливаются отрезки проволоки длиной 20 см.
2. Проволока сгибается пополам.
3. Крючок вводится в петлю, захватывая свободный конец.
4. Рабочий, удерживая свободный конец, проворачивает крючок до получения плотного соединения.

Для удобства работы крючком на его конец надевается деревянная или иная нескользящая ручка.

Мертвый узел

Мертвый узел формируется, как правило, на вертикальных арматурных стержнях. Он считается более надёжным. Завязывание предполагает следующие этапы:

1. Проволочная заготовка должна иметь длину около 40 см, сгибается пополам.
2. Петля запускается снизу будущего узла.
3. Свободный конец оборачивается сверху, загибается под пруты до совмещения с петлей.
4. Жало крючка зацепляет свободный конец и проворачивается с необходимым натяжением до срыва петли.

Условие надежности вязки: максимально плотная укладка проволоки по арматуре.

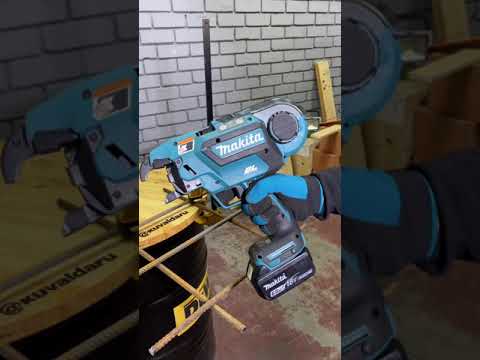

Проффесиональный пистолет для вязки

Вязка значительных по объему работ арматурных каркасов должна быть максимально механизирована. Использование вязального пистолета может на порядок ускорить процесс армирования фундамента.

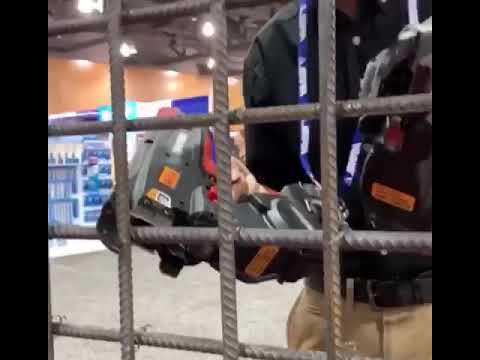

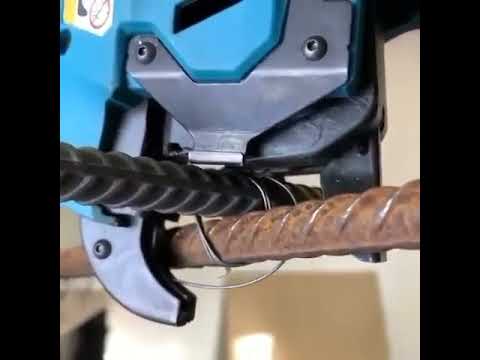

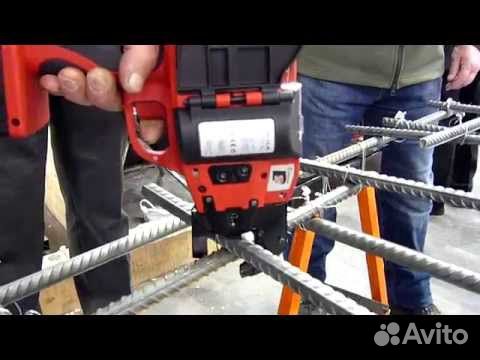

Автоматический инструмент подносится к точке фиксации и нажимается спуск, – и можно переходить к следующему узлу. На операцию требуются доли секунды.

Инструмент применяется в профессиональном строительстве. Для частного застройщика приобретение подобного инструмента дорого и не окупается за время постройки дома. Вариант приобретения – прокат в специализированных компаниях.

Как пользоваться шуруповертом с крючком

Облегчить работу и ускорить процесс может использование шуруповерта для вязки

Роль крючка может выполнять согнутый кровельный гвоздь, вставленный в патрон вместо биты.
Исполнителю важно научиться подбирать необходимую скорость вращения крючка

Как вязать клещами

Клещи можно использовать как инструмент, вполне заменяющий крючок. Последовательность вязки:

1. Небольшой рулон проволоки удерживается левой рукой.
2. Конец проволоки протягивается снизу.
3. Второй конец захватывается клещами.
4. Проволока скручивается на 2-3 оборота.
5. Излишки проволоки откусываются клещами.

Метод вязки клещами может конкурировать по скорости с крючком, при этом проволока расходуется более экономно.

Цены на различные модели крючков для вязки арматуры

В зависимости от того, какой тип изделия планируется приобретать, будет варьироваться и стоимость последнего. Естественно, наиболее дешевыми будут простые модели. Чуть подороже обойдутся механизированные крючки, и самыми дорогими будут профессиональные устройства, они же пистолеты для вязки арматуры. В таблице ниже мы рассмотрим все три категории инструментов, сравним расценки на них и технические характеристики.

Название модели	Технические характеристики	Стоимость изделия
Крюк для скрепления армированных сеток СИБРТЕХ	Длина изделия — 210 мм. Материал рукояти — дерево. Вес изделия — 0,15 кг.	134 р.
Крюк для скрепления армированных сеток СИБРТЕХ 84879	Длина изделия — 210 мм. Материал рукояти — пластик. Вес изделия — 0,13 кг.	220 р.
Крюк для соединения арматурных прутов механизированный SPARTA 848805	Диаметр вязальной проволоки — любой. Материал рукояти — резина. Вес изделия — 0,37 кг.	630 р.
Крючок для вязки арматуры механизированный КА300	Стержень крюка изготовлен из нержавеющей стали. Рукоять — ударопрочная пластмасса.	800 р.
Пистолет для вязки арматуры RT 308 GROST	Максимальный размер арматуры — D16*D16. Минимальный размер арматуры — D6*D6. Диаметр вязальной проволоки на узел — 370-680 мм. Масса пистолета с катушкой и аккумулятором — 1,4 кг. Время зарядки аккумулятора — 1 ч.	38 790 р.
Пистолет для вязки арматуры RB655 МАХ	Время создания узла — 1,1 с. Суммарный диаметр связанных арматурных прутов — 65 мм. Витков за один шаг связки — 1. Число узлов из 1 катушки — 110-210. Число узлов от 1 полной зарядки — 420. Вес изделия — 3,4 кг. Период полного заряда батареи — полчаса.	148 000 р.

2 Самодельные крючки – идеальны для небольших объемов работ

Для изготовления КДВА своими руками вам потребуются следующие элементы:

• две шайбы с гайками, которые подходят по своему диаметру под сечение используемой арматуры;
• стержень из любой стали (можно использовать и обычную арматуру) толщиной около 7 мм;
• ручка от строительного мастерка, отвертки или малярного валика.

Процесс изготовления крюка для вязания прост – стержень вставляем в ручку и фиксируем полученную конструкцию метизами. Перед этим обязательно необходимо заточить кончик прута. Еще одна тонкость – сечение стержня нужно выбирать немного меньшим, чем диаметр отверстия используемой ручки. Это обусловлено тем, что последняя относительно арматурного прутка должна выполнять свободное вращение.

Когда необходимо произвести незначительный объем работы, можно сделать еще более простой крючок из 4-миллиметрового электрода. Его следует согнуть, заточить кончик и обмотать эту простейшую конструкцию изолентой (смотрите фото). С помощью такого КДВА можно вязать тонкую проволоку. Теоретически он подходит и для работы с толстым вязальным материалом. Но в этом случае рука при вязке будет сильно уставать, снижая производительность процесса.

Разновидности пистолетов

Виды пистолетов по обвязке арматуры подразделяются на механические и электрические.

• универсальные, вяжут арматуру диаметром от четырех до шестидесяти восьми миллиметров работающие с проволокой диаметром полтора миллиметра;
• устройства, вяжущее арматуру диаметром от четырех до сорока миллиметров, в три витка, работающее с проволокой диаметром 0,8 миллиметра;
• пистолет, обвязывающий арматуру диаметром от четырех до двадцати восьми миллиметров, работающий с проволокой диаметром 0,8 миллиметра в два или три витка.

Перечень технических параметров определяющих производительность пистолета:

• диаметр применяемой проволоки;
• масса и размеры прибора;
• возможности по связыванию арматуры различных диаметров;
• количественные возможностей изготовления вяжущих узлов АКБ без дозарядки;
• t затрачиваемое на изготовление одного узла;
• количество создания вяжущих узлов одной катушкой проволоки;
• электрическая ёмкость применяемого аккумулятора.

• Лучшие станки по дереву для домашнего использования: многофункциональные устройства для обработки древесины

• Обзор лучших видов сверлильных станков — рейтинг моделей 2020 года и советы по выбору (90 фото)

• Как выбрать паяльник для полипропиленовых труб — рейтинг лучших моделей 2020 года и правила их применения

Вероятнее всего, что при производстве небольшого объема строительных работ будет достаточно задействовать недорогое механическое устройство, а при выполнении больших объемов строительных работ, по всей видимости, придется приобрести электрический пистолет.

Вопрос: «Какой пистолет для вязки арматуры лучше?» остается открытым. Только комплексная оценка этих факторов может дать правильный ответ в пользу механического или электрического видов пистолетов.

Для чего производится вязка крючком арматуры

При небольшом объеме работы по бетонированию стальные прутки укладывают в опалубочный каркас, который заполняют бетонной смесью. Однако при усилении крупных фундаментных конструкций сооружается пространственный каркас из стальных стержней. Прутки равномерно распределяются по всему пространству, подлежащему заливке. Это позволяет железобетону равномерно воспринимать нагрузки и повышает прочность строительных конструкций.

Вязка арматуры для фундамента при помощи сварки

Соединение отдельных элементов армирующей металлоконструкции может производиться различным образом:

• с использованием электрической сварки. Несмотря на повышенную скорость фиксации частей арматурной решетки, в зоне соединения происходит перегрев материала, который нарушает его кристаллическую структуру и может вызвать образование трещин под воздействием нагрузки. Сваренные участки также в большей мере подвержены коррозионным процессам, отрицательно влияющим на прочность и долговечность металлоконструкции;
• с применением специальных хомутов, произведенных из эластичной пластмассы. Они позволяют значительно сократить продолжительность вязальных мероприятий, но обладают серьезным недостатком. Пластик в холодное время года теряет прочностные свойства. Это является причиной ослабления отдельных участков стыковки и разрывов хомутов при движении по арматурной решетке;
• применяя крючки для вязки арматуры. Это достаточно простой метод фиксации, обладающий повышенной степенью надежности. Для выполнения работ нужно нарезать проволоку в необходимом количестве. Для сборки решетки используется специальная проволока для вязки, с помощью которой стягивают стержни на участках пересечения. Для упрощения фиксации применяется крючок для арматуры – вязальный инструмент с простым принципом действия.

Виды инструментов для вязания арматуры

Строители с опытом утверждают, что неважно, каким приспособлением для вязки арматуры пользуется специалист при подготовке каркаса под бетонирование. В этом процессе важно умение, а поэтому тратить деньги на дорогое оборудование не стоит

Умелому монтажнику будет достаточно обычного крюка для вязания арматуры. Вязальные крюки бывают трех видов.

Обычные

Самый простой и дешевый инструмент, но при этом он очень эффективен в опытных руках. Промышленным образом его изготавливают из стальной проволоки, загибая в нескольких точках под нужным углом и затачивая конец на конус. Стержень свободно вращается в ручке.

Такая форма была выработана годами практики, и как оказалось, самые простые решения – самые эффективные.

Полуавтоматические

Вязальный крючок для арматуры полуавтоматического типа заметно повышает производительность труда при сборке каркасов.

Автоматические

Это устройство разработано для выполнения больших объемов работ профессиональными строителями, но, ввиду большого количества нареканий, автоматический крючок не пользуется популярностью на стройке. Основные претензии связаны со следующими недостатками:

• автоматический крючок слишком тяжелый, для работы с ним нужна большая физическая сила;
• для вязки каркаса автоматом используется можно использовать лишь вид проволоки;
• при смещении прутков относительно друг друга, автомат может давать осечки и не завязывать проволоку в нужном месте;
• при подготовке автомата к работе, тратится много времени на установку катушки с проволокой;
• стоимость аппарата очень высокая;
• использовать автомат в дождливую погоду нельзя.

Учитывая внушительный список недостатков, становится понятно, почему строители отказываются от механического способа вязки арматуры. На практике, если строители хотят механизировать процесс, они используют шуруповерт и самодельную насадку в виде крючка.

Чтобы самостоятельно изготовить крючок для вязки арматуры, потребуются следующие инструменты и материалы:

• электрод диаметром 4 мм или стальной пруток, толщиной 4 мм;
• отрезок шланга или готовая рукоятка от другого инструмента;
• точильный станок;
• тиски.

Подготавливать чертеж для слесаря не нужно, т.к. конструкция ручного крючка довольно простая, его изготовит любой работник сам.

Вязальный крючок — это простой и безопасный инструмент, который позволяет связывать прутья арматуры быстро, надежно и ровно. На сегодняшний день существует три вида готовых крючков для вязания стержней арматуры, которые можно приобрести в магазине. Кроме того, крючок для арматуры можно изготовить самостоятельно.

Предлагаем ознакомиться: Скважина в бане зимой

Ручной

Фото покупного крючка. Ручка вращается свободно.Простой крючок представляет собой закрепленный на рукоятке стержень с изгибами, которыми захватывается проволока. Вращается крюк для вязки арматуры вручную. Преимуществом ручного инструмента является его доступность, долговечность и простота использования.

Ручной крючок — это отличный вариант для начинающих строителей, который позволит разобраться с алгоритмом вязки, прочувствовать оптимальную степень натяжения проволоки для получения качественных узлов.

Винтовой

Вязальная проволока подбирается диаметром от 0,8 до 2 мм. Полуавтоматический крючок — это реверсивный инструмент, который работает при поступательных движениях ручки. Приспособление имеет стержень с крючком в виде сверла, которое входит в воронку рукоятки по резьбе, затягивая проволоку.

Механический

Строители, которым дорога каждая секунда, выбирают для вязки арматуры автоматический крючок (пистолет). Принцип работы пистолета основан на полностью автоматическом вращении крючка. Это приспособление — наиболее современное и совершенное, позволяет добиться максимальных результатов и скорости без больших трудозатрат со стороны строителя.

Принцип действия.

Покупка такого крючка для бытовых целей не будет оправдана: работа пистолетом предполагает достаточно большой расход проволоки, да и стоимость прибора высока. А вот на крупных объектах или при выполнении работ, которые нужно сдать в чрезвычайно сжатые сроки, такой вариант — идеальный!

Стандартный крючок для вязания арматуры

Используются различные виды ручных приспособлений:

• инструмент, самостоятельно изготовленный из электрода или стальной проволоки;
• готовые устройства, приобретенные в строительных магазинах.

Для выполнения фиксации следует предварительно порезать проволоку на куски необходимых размеров. В зависимости от квалификации вязальщика на протяжении минуты можно зафиксировать от 5 до 15 участков соединения.

Преимущества ручного инструмента:

• легкость выполнения операций по связыванию;
• возможность изготовления собственными руками;
• незначительный уровень затрат на изготовление или покупку.

Крючок для вязки арматуры VOREL 49830Наряду с достоинствами, имеются и слабые стороны:

• пониженная производительность вязальных операций;
• повышенный уровень усилий для скручивания проволоки.

2 Улучшенные крючки

Помимо простого ручного инструмента есть более универсальные модели. В частности крючки:

• полуавтоматические;
• автоматические.

Различия между ними очень существенны, поэтому каждый вариант стоит рассмотреть подробно.

Первый образец – полуавтоматический, винтовой или реверсивный. Несмотря на свое название, никаких электроприводов или другого подобного оборудования в нем нет.

Реверсивный крючок для арматуры Sparta

Вязальный инструмент такого типа работает за счет реверсивного стягивания винта внутри его ручки. Собственно, поэтому его и называют винтовой.

Такой крючок производят на заводе. Внутри его ручки находится винтовая прямая пружина, похожая по своей структуре на Архимедов винт. К краю пружины подсоединен крюк.

Типичной для этого типа оборудования конструкцией обладает вязальный крючок Sparta. В нем есть пластиковая обрезиненная ручка, внутри которой спрятана металлическая пружина. Наружу из ручки выступает только крючок.

Захватывая проволоку крючком Sparta, мы должны всего лишь потянуть за ручку несколько раз. При натяжении пружина начнет сжиматься. Отпуская ручку, мы ослабляем контроль над винтом, заставляя его вращаться в обратную сторону. Вращение пружины провоцирует вращение крючка, что приводит к самостоятельному образованию витков.

Все что нам нужно сделать при работе с крючком Sparta, это зацепить виток и потянуть на себя ручку от одного до трех раз, при этом не нужно никакого вращения руки.

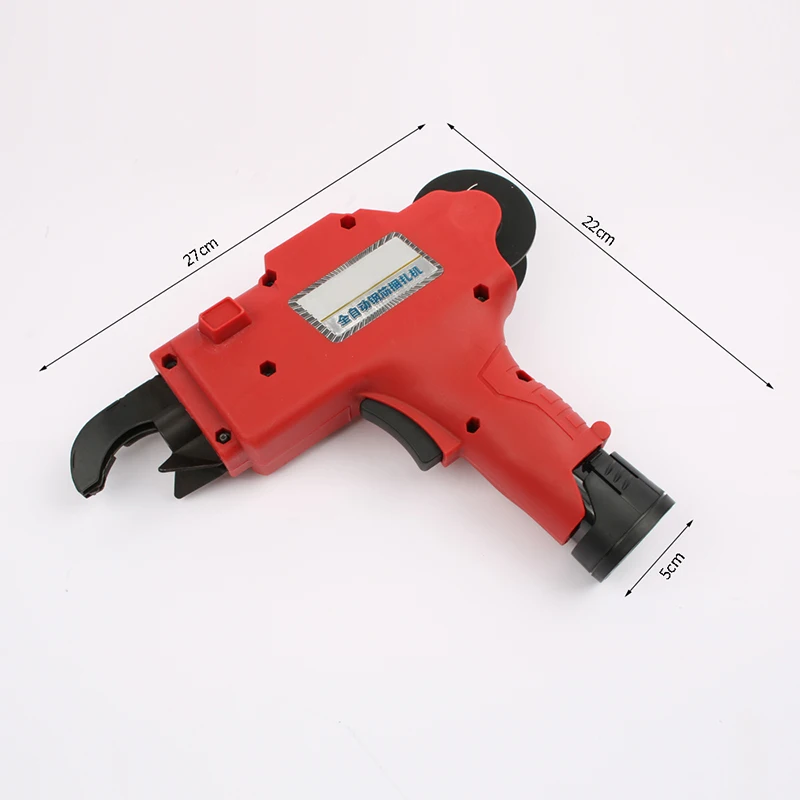

2.1 Пистолет для вязки

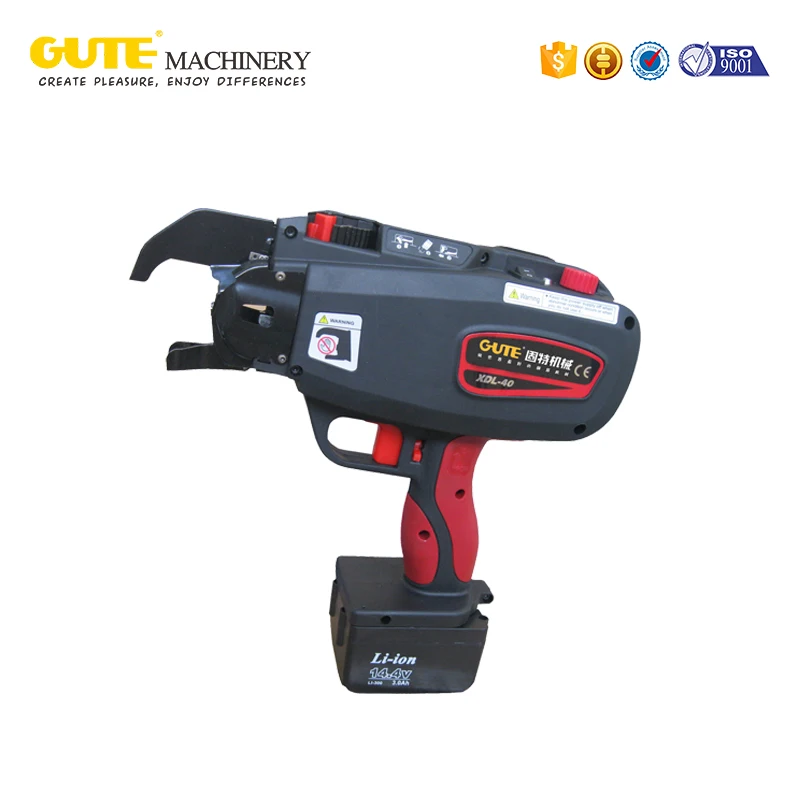

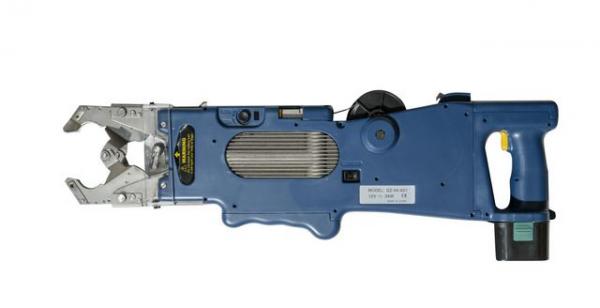

Полностью автоматический прибор подразумевает использование специальной технологии. Здесь для вязания арматуры применяют так называемые пистолеты.

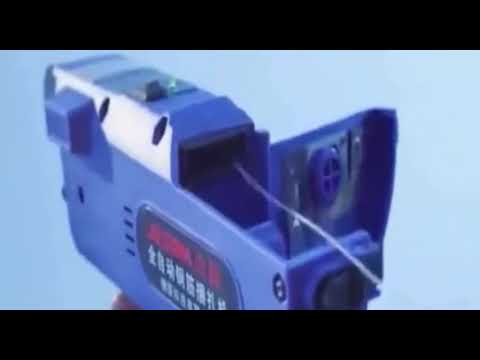

Пистолет – сложный механический прибор, по форме напоминающий увеличенный шуруповерт с удобной ручкой.

Чаще всего его нужно заряжать проволокой, затем приложить к связываемому узлу и нажать кнопку. Устройство само выкинет проволоку, затем затянет ее, оставив после себя аккуратный крепкий виток.

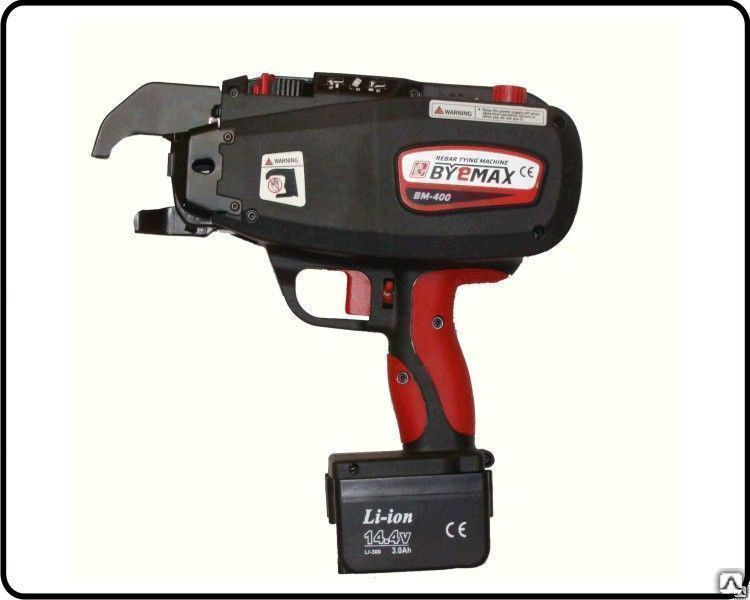

Пистолет для вязки арматуры

Схему действия пистолета объяснять не стоит, тем более что у каждого производителя она чем-то отличается. Отметим только, что с применением высококлассного оборудования скорость сборки арматурных каркасов повышается в десятки раз.

Из недостатков выделяется необходимость заряжать пистолет, а также его стоимость. Как и любой другой профессиональный строительный прибор, пистолет для вязания арматуры стоит дорого. Средняя цена качественной модели начинается от 300-400 долларов.

2.2 Самодельный крючок

Вы уже наверняка и сами догадались, что при такой простой конструкции ручные крючки без винтов и приводов можно сделать своими руками. Самодельный инструмент уступает промышленным в плане удобства, скорости разработки и внешнего вида. Зато он обойдется вам в сущие копейки и делается элементарным образом.

Самый простой, можно сказать, элементарный способ создать крючок своими руками – использовать электрод.

Для работы необходимо взять электрод с размером сечения от 4 мм. Меньший диаметр нежелателен. Проволоке просто не хватит прочности, и она согнется под давлением.

Электрод загибаем дугой так, чтобы в части витка расстояние между краями равнялось 3-5 сантиметров и сужалось ближе к краю. Зауженный край загибаем под углом 45-60 градусов.

Для удобства оклеиваем устройство изолентой, образуя что-то типа ручки. Можно использовать один целевой электрод и один дополнительный, как своего рода обвязку для увеличения размера ручки и общей устойчивости конструкции.

Самодельный вязальный крючок из гвоздя

Второй, более эффективный вариант работы своими руками – крючок из арматуры. Здесь все так же просто. Берем арматуру толщиной от 4-5 мм. Загибаем ее в двух местах.

Один край арматуры оклеиваем изолентой. Второй, тот который служит в качестве крючка – затачиваем делая острым, и загибаем еще на 30 градусов от центральной оси. Таким образом, у нас получится инструмент больше похожий на стандартный ручной крючок заводского производства, только менее удобный за счет простенькой ручки и большего диаметра.

Эту проблему тоже можно решить, если прикрепить к краю арматуры старую ручку от какого-либо домашнего инструмента. Подойдет ручка от: напильника, валика, мастерка и т.д. При наличии должных навыков ручку можно сделать и своими руками. Например, вырезав из древесины, либо соединив пластиковый корпус с резиной, и обмотав все это изолентой.

Портал об арматуре » Вязка » Что такое и как использовать крючок для арматуры?

Полезные советы перед началом вязки арматуры

Во-первых, запомните главное правило: арматура не соединяется с помощью сварки, а именно связывается.

Связывание арматуры – схема

Суть в следующем: контакт металла с электродом способствует уменьшению прочности первого настолько, что даже нагрузки, происходящие при минимально возможной усадке фундамента, способны привести к катастрофическим последствиям, последовательность которых обычно следующая:

• места соединения арматуры разрушаются;
• армирующий каркас распадается;
• бетонная конструкция начинает трескаться.

Сварка армокаркаса на станке

Во-вторых, вертикальные опорные стержни, устанавливаемые в качестве опор для горизонтально ориентированных прутков, нельзя просто забивать в землю. Правильно делать так: нижний армирующий ряд укладывается на специальные пластиковые фиксаторы (т.н. «подстаканники», демонстрировались ранее), а верхняя часть вертикальных прутьев связывается с верхним рядом каркаса. Подобное размещение исключит контакт прутьев с внешней средой.

Схема армирования угла

Пластиковый фиксатор для арматуры

В-третьих, верхний горизонтальный ряд каркаса должен обвязываться изнутри – так сложнее, но правильнее. Нередко неосведомленные застройщики допускают ошибку, оставляя верхний ряд каркаса незафиксированным. Если бетон будет заливаться вручную, ничего страшного в подобных условиях не случится. При заливке же специальным бетононасосом смесь подается под давлением. Создаваемое давление будет приводить к раздвиганию арматуры в стороны, в результате чего проволока может лопнуть.

В-четвертых, при выполнении армирования нужно уделять особое внимание углам конструкции, т.к. именно они являются самым слабым местом фундамента

В таких участках прутья не укладываются под прямым углом, а сгибаются. Перехлесты, при этом, прячутся в стене

Важно, чтобы соседние арматурные прутки не перехлестывались в одной точке. Принцип продемонстрирован на изображении

Принцип правильного армирования

Как вязать арматуру для фундамента + видео

Строительство – это всегда очень затратное дело, поэтому каждый из тех, кто собирается построить дом, всегда заинтересован в экономии. Строительство своими руками – является верным путем для экономии средств. А поскольку любое строительство начинается с укладки фундамента, то очень важно иметь представление о таком термине как «технология вязки арматуры фундамента». Если вы изучите ее, то создание основы вашего будущего дома пройдет гладко и без проблем.

Во многих пособиях для строителей приведена исчерпывающая информация о том, как делать фундамент собственными руками. А вот об армировании фундамента, увы, информации немного, хотя это один из самых важных моментов в строительстве. Ведь если обвязка фундамента арматурой будет выполнена неверно, то целостность всей конструкции дома окажется под вопросом.

Способы соединения арматуры

Сегодня в строительстве используется два способа соединения арматуры: при помощи сварки и при помощи вязки проволокой. У каждого из этих способов существуют свои достоинства и недостатки.

Соединении арматуры сваркой

Если говорить о соединении арматуры с помощью сварки, то как бы это не казалось странным, но при его использовании получается не очень надежное соединение. Ведь после использования сварки арматура становится хрупкой, а места ее соединения, оказываются более других подвержены воздействию коррозии. Такой вид соединения хоть и не предполагает необходимость купить крюк для вязки арматуры или прочих дополнительных приспособлений, однако способен существенно повысить сметную стоимость фундамента. Кроме того, сварочное соединение арматуры фундамента способен существенно повысить жесткость фундамента. Из-за этого целые блоки арматуры лишаются возможности перемещаться относительно друг друга, и попросту деформируются или ломаются. А вот вязка арматуры для ленточного фундамента с помощью проволоки способна решить все эти проблемы.

Подготовка к армированию фундамента

С чего же начинаются все эти работы? Как известно, вначале вырывается котлован или траншея под фундамент будущего дома. На дне котлована обустраивается подушка из песка и мелкого щебня, а вдоль его стен устанавливается опалубка. Когда все это сделано, можно переходить к армированию. При этом важным условием является то, чтобы длина всех металлических изделий, задействованных в строительстве фундамента, была равна глубине котлована.

Расчёт арматуры

Перед тем, как начинать армирование нужно определиться, сколько нужно арматуры на фундамент и какого типа она должна быть. Исходя из предполагаемых нагрузок и целей использования будущего строения, могут быть задействованы металлические пруты различного диаметра, металлическая сетка или толстая проволока. Для того, чтобы не ошибиться с выбором, необходимо произвести расчет нагрузки на фундамент. Поскольку самому без определенных знаний сделать это невозможно, то обычно эту работу доверяют профессионалам-строителям. Специалист сам разработает проект строительства и рассчитает количество арматуры и ее тип, определит глубину ее погружения в грунт, на каких расстояниях друг от друга должен быть выполнен перехлест арматуры при вязке и все остальное, что для этого необходимо.

Подготовка арматуры

На начальном этапе армирования, необходимо визуально осмотреть прутья и предпринять некоторые меры к ее подготовке. Если на прутьях есть грязь или ржавчина, то перед тем, как использовать ее в армировании все это нужно убрать с ее поверхности. Если некоторые из заготовленных вами прутьев немного искривлены, то необходимо их выпрямить.

Способы вязки арматуры

В современном строительство принято использовать два способа вязки арматуры: ручной способ и автоматизированный. Хотя оба способа предлагают отличный результат, именно ручной способ вязки пользуется наибольшей популярностью и всегда применяется в частном строительстве.

Инструменты для вязки арматуры

Перед тем, как непосредственно переходить к вязке арматуры, необходимо запастись таким орудием труда как крючок для вязки арматуры, купить который сегодня совершенно не сложно. Также необходимо иметь собственные средства безопасности, в виде очков и плотной одежды с рукавицами, которые защитят во время работы ваше тело от повреждений металлом. Кроме того, вам понадобится вязальная стальная проволока.

Пистолет для вязки арматуры

Хотя с технологической точки зрения эта работа выглядит достаточно просто, физически она очень трудна. Ведь на вязку стальной проволоки всегда уходит большое количество человеческих сил. Если человек оказался не подготовленным к такой работе, то закончить ее ему представляется очень затруднительно. Специально для таких случаев специалисты создали крюк для вязки арматуры автоматический (пистолет). С помощью этого оборудования строителям удается существенно ускорить процесс своей работы, а также значительно урезать затраченные на это силы.  Конструктивно, он напоминает мебельный стиплер, но вместо скоб в нем установлен моток вязальной проволоки. Это приспособление, хотя и существенно упрощает процесс вязки арматуры, но и существенно увеличивает стоимость этой работы. Но по мнению специалистов эти расходы очень быстро окупаются.

Обвязка арматуры фундамента

При выполнении этих работ необходимо помнить, что обвязка арматуры фундамента проводится в трех местах: в верхней и нижней частях нахлеста, а также посередине. Ну а сам алгоритм вязки вам лучше всего может рассказать и показать специалист, подключенный вами к работе, хотя бы с целью практического ознакомления с навыками.

[ВИДЕО] Инструмент для обвязки арматурных стержней MAX RB441T TwinTier делает процесс связывания более быстрым и экономичным

RB441T имеет множество элементов, повышающих производительность, включая двойной механизм подачи проволоки, который удваивает скорость инструмента.

25 января 2018 г.

Инициатива Tata Steel Leads для производства «Зеленая арматура в Индии

Max USA Corp.» Внедряет Twintier RB441T

.0010

PSI Fiberstrand REPREVE 225 Экологически чистая микрофибра для армирования бетона

Готовность к будущему

С бульдозерами Cat® вы готовы опережать конкурентов и держать больше денег в кармане.

6 научно доказанных способов сохранять прохладу во время работы в жару

Эти научно обоснованные советы помогут вам сохранять прохладу в любую жару отрасли пришлось столкнуться с этим в прошлом году – и как профессионалы в области строительства адаптировались к преодолению. Часть 2 из 3.

10 вещей, которые необходимо знать об армировании бетона волокном

В зависимости от того, позволяет ли проект, подрядчики могут найти армирование волокном экономически эффективной альтернативой для обеспечения долговечности. Однако это может быть непросто. Загрузите этот документ, в котором перечислены 10 вещей, которые нужно знать об армировании бетона волокном.

Этот подрядчик полагается на роботизированную вязку арматуры

TyBOT от Advanced Construction Robotics помогает Shelby Erectors повысить рентабельность и улучшить опыт владельца проекта — затем IronBOT еще больше ускорит работу

CRSI: арматурный стержень, помеченный буквой W, теперь имеет двойной класс

Изменения 2020 года в ASTM A615 соответствуют требованиям к арматуре как A706. Материал A706 теперь соответствует или превосходит все химические и механические требования для соответствующего размера и сорта A615.

GatorBar Одобрен Департаментом транспорта штата Вирджиния

Композитная арматура, армированная стекловолокном, GatorBar была включена в Оценочный список новых продуктов Департаментом транспорта штата Вирджиния.

Diablo просверливает арматуру насквозь сверлом Rebar Demon SDS на выставке World of Concrete 2022

Благодаря новым батареям инструменты MAX USA получают больше стяжек и отрезков

Предлагая тысячи дополнительных стяжек и сотни дополнительных разрезов на одной зарядке, ваши устройства MAX USA TWINTIER, ярусы для арматуры и устройства для резки арматуры PJRC160 только что были обновлены.

Методология обнаружения арматуры

Существует несколько методов, доступных для бетонных подрядчиков, каждый из которых имеет свои плюсы и минусы. Наиболее распространены вихревые токи (EC), георадар (GPR) и цифровая рентгенография (DR).

Исследовательская группа изучает арматуру на основе конопли

Группа исследователей из Политехнического института Ренсселера нацелилась на разработку арматуры для бетона, изготовленной из конопли. Исследования продолжаются.

3D-печать бетона, армированного графеном, и его преимущества

Поскольку в процессе 3D-печати бетона не используются бетонные формы, обычные средства армирования, такие как арматура и проволочная сетка, не могут использоваться — графен оказывается одной из наиболее перспективных добавок для печатный бетон.

Робот для гидродемонтажа Aqua Cutter 750V

Благодаря запатентованному Aquajet колебанию Infinity, которое перемещает водяную струю в форме восьмерки, удаляя больше бетона за один проход, уменьшая затенение, устраняя риск образования отверстий в трубах и обеспечивая идеальную поверхность склеивания .

Обзор реальных предложений: пистолеты для вязки арматуры

Еще в 2012 году я делал обзор пистолета для вязки арматуры MAX RB397. Тогда работа шла медленно, но мы получили работу по фундаменту и каркасу для другого строителя, поэтому я попросил сделать обзор пистолета для вязки арматуры, потому что я думал, что он действительно поможет нам с фундаментом. Я отправил пистолет обратно после того, как использовал его в течение недели (что было условием от представителя), но никогда не переставал тосковать по этому инструменту, потому что я был прав: он резко сократил количество часов, которые мы тратили на вязку арматуры. Когда пару лет спустя рынок восстановился, мы решили, наконец, купить это ружье MAX. Мы самостоятельно выполняем работы по фундаменту, каркасу, сайдингу и некоторым плоскостным работам здесь, в Pioneer Builders Inc., и пистолет для вязки арматуры оказался очень выгодным вложением для нашей бригады из двух человек, тем более что в итоге мы построили серию очень сталеемкие фундаменты.

Ранее в этом году компания MAX представила новую версию пистолета MAX RB441T Twintier, которую мы недавно имели возможность опробовать. Мы также использовали 18-вольтовый пистолет Makita для обвязки арматуры более года, что дало нам возможность сравнить два пистолета и обсудить, почему стоит потратить столько денег на инструмент — более 2000 долларов США.

Makita XRT01ZK 18V LXT
В этом пистолете используется проволока №3, позволяющая сделать 3 стяжки менее чем за 1 секунду. Вы можете связать 2 стержня № 5 или 4 стержня № 4, так что это идеально подходит для жилого строительства. Есть два режима завязывания, одинарное или непрерывное. Мы оставляем его в одинарном состоянии, если мы не привязываем коврик из стержня, тогда примерно так же быстро, как вы наступите на / вокруг / между стержнем, вы можете связать. Инструмент весит менее 6 фунтов и имеет зажим для ремня.

Ярус арматуры Makita LXT работает от 18-вольтовой аккумуляторной платформы компании.

Одним из преимуществ этого пистолета является то, что он работает на популярной 18-вольтовой аккумуляторной платформе Makita; если у вас есть другие инструменты Makita, все батареи взаимозаменяемы. С пистолетом MAX у нас есть только одна батарея, которая не работает ни с какими другими инструментами, и для ее перезарядки требуется около 45 минут.

Укладчики арматуры в целом могут давать пропуски зажигания, если вы используете неправильную проволоку или если грязь и вода попадут на шестерни. Мы покупаем только проволоку MAX, которую используем как в ружьях Makita, так и в MAX, поэтому пропуски зажигания очень редки. Мы на собственном горьком опыте научились не покупать более дешевый провод, который вы можете найти на Amazon. Даже провод Makita, поставляемый с пистолетом, издавал звук мотора, как будто он захлебывается по сравнению с проводом MAX, и, поскольку в нашем местном магазине Whitecap есть провод MAX, мы просто покупаем его.

Makita LXT имеет пластиковую крышку для защиты механизма завязывания от влаги и грязи.

Если вообще станет сыро (что часто случается здесь, на северо-западе Тихого океана), мы обязательно продуем шестерни. Сделав еще один шаг вперед, Makita использует прозрачную крышку на проволочном колесе, чтобы защитить его от непогоды и грязи. Хотя я слышал от нескольких парней в Instagram, что у них были проблемы с ружьем, ружье Makita помогало нам в течение последних полутора лет (в какой-то момент он показал код ошибки, и мне пришлось отправить это, чтобы исправить это). На Амазоне пистолет Макита стоит 2к.

MAX RB441T Пистолет для вязки арматуры Twintier
Max производит пистолеты для вязки арматуры с 1993 года, причем Twintier является последней версией. Я был поражен тем, насколько быстрым и компактным было их новое орудие, когда я увидел его на выставке International Builders Show в прошлом году, а недавно имел возможность использовать его на фундаменте подвала, который мы формировали.

MAX Twintier может связывать арматурные стержни № 7 x № 7.

Twintier определенно быстрее, чем предыдущие версии пистолета MAX, и примерно в два раза быстрее, чем Makita (чтобы увидеть разницу, посмотрите это замедленное видео, которое снято со скоростью около 5% при 240 кадрах в секунду) .

Посмотреть эту публикацию в Instagram

Посмотрите, что сегодня пришло на обзор! Я видел это на IBS в Вегасе, и я могу продемонстрировать это и написать для @jlconline. . . Безумно быстро, почти так же быстро, как говорят мне эти частные аккаунты, они могут связать планку вручную 😏 . . Вы будете видеть это много завтра. Я собираюсь связать вместе каждый кусок стали, который смогу найти 😂😂 . . #maxrebartier #twintier #rebar #concrete #framersareadyingbreed #framer #framerlife #framing #mathneverlies #layitoutbuilditup #Carpenter #carpentry #squaresnapbuildrepeat #finishframing #frametheworld #construction #craftsman #framersofig #framersofinstagram #carpenterlife

Сообщение, опубликованное Тимом Улером (@awesomeframers) 22 июля 2020 г. в 16:37 по тихоокеанскому времени

В Twintier используется специальный провод из-за механизма «двойной подачи», поэтому он, по сути, связывает два провода одновременно. И хотя это кажется нелогичным, этот пистолет на самом деле использует меньше проволоки для связывания того же количества арматуры, что и более ранний пистолет MAX и пистолет Makita — примерно на 120 стяжек больше с этим пистолетом за рулон по сравнению с двумя другими. На самом деле я разозлился, пытаясь отключить его от провода, потому что он продолжал работать и работать. Рулоны для Twintier стоят около 8,39 долларов./ рулон (0,033 доллара США за галстук), а для других орудий 5,59 доллара США за рулон (0,043 доллара США за галстук), так что это немного меньше денег за галстук и быстрее. Большая челюсть будет соединяться с арматурным стержнем # 7x # 7 (7/8 “x 7/8”) и будет отлично работать с 2 # 4 x 2 # x 4.

Даже неопытный член бригады легко аккуратно свяжет арматурные стержни с помощью пистолета для вязки арматуры Makita или MAX.

Одно из значительных улучшений, внесенных MAX в пистолет, заключается в том, что он лучше герметизирован, чем более старый RB397, который мы купили в 2014 году, так что проволочные бухты не открыты для элементов. Инструмент очень легкий и компактный, его вес составляет всего 5,6 фунта. Вы можете купить Twintier онлайн за 2700 долларов.

Действительно стоит цена? Когда наш инженер выезжает на объект, он подчеркивает, насколько важно аккуратно связать стержень, точно в соответствии с его спецификациями. Но часто именно самый низкооплачиваемый парень связывает арматуру (с этого я и начинал), поэтому я знаю по опыту, что это может оказаться не самой лучшей работой. С пистолетом сделать это намного проще. Согласно рекламной литературе MAX, использовать их пистолет в 5 раз быстрее, чем связывать вручную, что верно для нашей бригады, потому что мы не профессиональные металлурги. Эти инструменты работают быстро, а Twintier невероятно быстр.

Этим летом с нами работал молодой парень, который никогда раньше не был на стройплощадке, но с помощью этого инструмента он мог вязать в 3 раза быстрее меня на второй день работы. Конечно, я не так быстро завязываю по сравнению со многими парнями (ну, с большинством), но я считаю, что начинающий наемный работник с дорогим оружием более экономичен, чем парень с большими деньгами, который все еще не так быстр, как я. с пистолетом.

Конечно, профессиональные мастера по уничтожению удилищ очень быстро привязывают руки, но на это уходят тысячи часов и требуются физические усилия. Завязывание штанги быстрее означает меньший износ тела, так что это инвестиция. Я знаю, что когда я устаю, качество падает, поэтому, связывая арматуру по прямой линии с правильным шагом, я собираюсь пройти проверку, в том числе со стороны инженера, который выходит и тянет ленту, чтобы убедиться, что фундамент выполнять, как задумано. Прямо сейчас у нас часто нет одной-двух недель на инспекцию, так сколько стоит отказ из-за небрежной работы с арматурой? Одно из наших практических правил заключается в том, что каждый потерянный в расписании день добавляет к работе три дня. Кроме того, когда инспекторы знают, что вы делаете свою работу чисто, с ними будет легче иметь дело.
