Кнопки управления.
Виды и устройство. Обозначения и применениеКнопки управления используются для того, чтобы можно было дистанционно переключать мощные агрегаты и приводные механизмы. Чаще всего с их помощью включаются и выключаются устройства, в состав которых входят электрические двигатели. При наличии кнопочного поста оператору не придется приближаться к управляемому объекту, поскольку он сможет изменять его состояние на расстоянии.
После нажатия нужной кнопки на дистанционном пульте механизм начнет выполнять операцию, которая заложена в алгоритме управления. Благодаря кнопочным станциям на исполнительный орган передаются команды останова и пуска двигателя, а также включения реверса и аварийного отключения привода.
В состав типового кнопочного пульта (поста) входит два или более коммутирующих элемента, при нажатии на каждый из которых выполняется одна операция. В самом простом по устройству аппарате имеется всего две кнопки управления (они обозначаются как «Пуск» и «Стоп»).
С его помощью удается включать и выключать электроприводы, работающие в составе электронасосов, вентиляционных систем, станочного оборудования и других исполнительных механизмов.
Сами кнопочные элементы размещаются внутри корпуса из металла или прочного пластика, от которого протянут кабель до управляемого объекта. Длина проводной линии определяется местными условиями и требованиями техники безопасности.
Кнопки размещены в корпусе таким образом, чтобы их было удобно нажимать при любом положении пульта. Ошибиться в их функциональном назначении практически невозможно, поскольку на каждую из них наносится специальная метка в виде наклейки с обозначением выполняемой операции.
Чаще всего на них указываются команды «Пуск» и «Стоп», но возможны и символьные знаки («1» и «0» соответственно). Как правило, они дублируются цветной маркировкой. Несколько кнопочных механизмов, размещенных в одном корпусе, образуют пост или станцию управления.
Устройство и разновидностиВ состав кнопки управления входят следующие узлы и детали:
- Оголовок кнопки(1).
- Подвижные (4) и неподвижные (3) контакты.
- Возвратная пружина (2).
Такое устройство характерно для большинства кнопочных элементов. Существуют кнопки и с некоторыми отличиями в их конструкции (например, отсутствие фиксации).
Механизмы кнопок по своему устройству делятся на два типа: с фиксацией и без нее (взаимно-возвратные конструкции). Первые при срабатывании размыкают контакты и возвращаются обратно только после повторного нажатия. Вторые действуют за счет автоматического выталкивания одной кнопки при нажатии другой, что обеспечивается взаимозависимостью механизмов удержания в фиксированном положении.
Как срабатывают кнопки управленияПорядок срабатывания в простейшем случае описывается следующей последовательностью действий:
- В начальном положении кн. «Стоп» находится в нажатом состоянии, размыкая электрическую цепь.
- При этом кнопка «Пуск» отжата.
- После того, как оператор нажал на нее – рабочая цепь замыкается, вызывая срабатывание исполнительного устройства.
- Кн. «Стоп» под действием пружины возвращается в исходное состояние.
По этому принципу работают все образцы кнопочных постов, выпускаемых отечественной промышленностью. Более сложные управляющие устройства отличаются от описанных только количеством задействованных кнопок.
Разделение цепей и токовые характеристики управляющих кнопокПри наличии кнопочных постов удается отделить цепи с низкими токовыми показателями от сравнительно мощных схем с большими пусковыми токами. Такое разделение чаще всего востребовано при управлении режимами работы асинхронных и синхронных двигателей.
В результате через контактные группы кнопок управления проходит незначительный по величине управляющий сигнал, в десятки раз меньший, чем пусковые токи электродвигателя. По такому принципу работает большинство кнопочных станций. С их помощью удается управлять включенными в сеть 380 В пускателями путем коммутации маломощных цепей с напряжением 220 В.
К характеристикам кнопок относят их разделение по способу фиксации. Помимо взаимозависимых переключателей существуют кнопки управления с механической или электромагнитной управляемой защелкой.
В их конструкции имеются подвижные мостиковые контакты, обеспечивающие двойной разрыв питающей цепочки.
Основные технические параметры управляющих кнопок и их значения такие:
- Токи, коммутируемые кнопками в рабочем режиме, как правило, не превышают 10 А.
- Усилие нажатия на оголовок составляет не более 0,5-2 кг.
- Кнопка «Стоп», согласно требованиям нормативов, должна выступать над поверхностью панели примерно на 3-5 мм.
- Кнопка «Пуск» располагается ниже ее уровня приблизительно на ту же величину.
Такое расположение предписывается требованиями ТБ, согласно которым при необходимости оперативного отключения кнопке «Стоп» должны обеспечиваться благоприятные условия. При утопленном положении кнопки «Пуск» вероятность случайного нажатия и последующего за этим запуска двигательного агрегата сводится к минимуму.
Разновидности кнопок управленияСогласно существующей классификации известные образцы кнопочных механизмов отличаются по следующим признакам:
- Форма.
- Цвет.
- Обозначение.
По первому признаку кнопки управления подразделяются на утапливаемые, напоминающие гриб и на изделия цилиндрической формы.
Цвет этих изделий соответствует их функциональному назначению. Так, кнопки «Стоп», например, традиционно имеют желтое или красное лицевое покрытие, а «Пуск» – зеленую или синюю окраску.
Знаковые обозначения (надписи)Применение этого признака переключателей позволяет отличить их по функциональному назначению согласно нанесенным на лицевую поверхность надписям или указательным значкам.
Различные кнопки управления имеют следующие обозначения:
- «Стоп».
- «Реверс».
- «Пуск».
- «Stop».
- «Power On».
- «Power Of» и т. п.
На некоторых кнопочных переключателях может наноситься стрелка с указанием направления перемещения исполнительного механизма или узла. На спаренных переключающих кнопках, работающих по принципу коромысла, обычно наносится двойное обозначение.

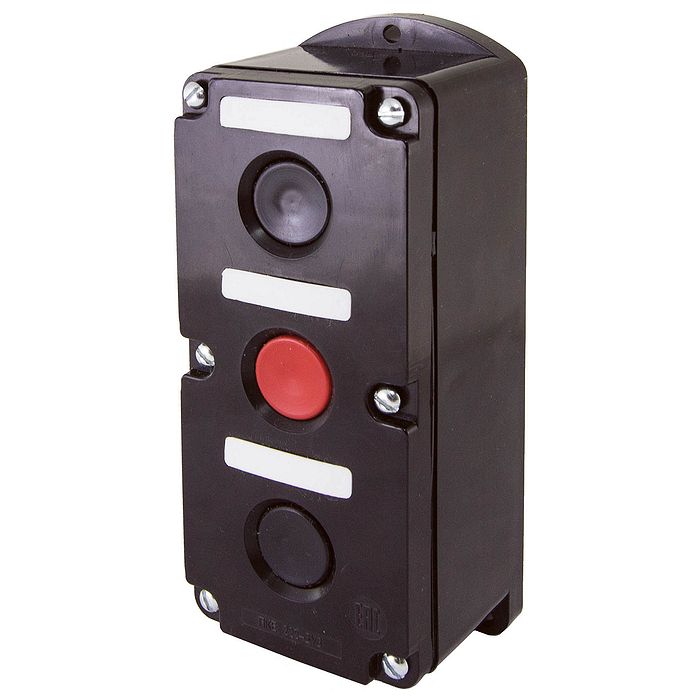

Ассортимент этих изделий достаточно велик, но все они устроены одинаково и работают по схожему принципу. Особой популярностью пользуются изделия серии «ПКЕ» (единые кнопочные посты). Как правило, они устанавливаются на деревообрабатывающих, расточных и фрезерных станках.
Входящие в их состав кнопки управления коммутируют токи величиной до 10 Ампер при сетевых 660 Вольтах. Для кодировки кнопочных управляющих постов серии ПКЕ используются цифры, которые расшифровываются следующим образом:
- Первая цифра соответствует номеру ряда в серии.
- Вторая обозначает способ крепления или вид монтажа корпуса поста (накладной или встроенный).
- Следующая цифра указывает на степень защиты, а четвертая – на то, из какого материала изготовлен корпус (пластик или металл).
Пятый цифровой знак обозначает количество контактов, а шестой – количество модернизаций данного изделия. Последняя цифра указывает на климатическое исполнение, присваиваемое согласно ТУ.
Посты под обозначением «ПКУ» применяются в местах, где исключена возможность прямого возгорания, а также во взрывобезопасной среде с незначительной концентрацией пыли и газа. Они принадлежат к той же серии, что и «ПКЕ», но имеют отличную от нее систему маркировки. Согласно ей, в обозначении изделия используются те же 7 цифр, каждой из которых ставится в соответствие определенный показатель или рабочий параметр.
Так, к примеру, третья цифра указывает на номинальный ток, протекающий через контакты кнопки управления, а четвертая – их количество в одном ряду по горизонтали. На второй позиции приводится цифра, обозначающая модификацию изделия, а оставшиеся знаки соответствуют тем же значениям, что и в уже рассмотренном «ПКЕ».
Области применения кнопочных станцийОсновная сфера применения кнопочных постов – предприятия, учреждения и организации с размещенными в них вентиляционными системами, насосными станциями и электроприводами. Эти изделия широко применяются практически во всех отраслях народнохозяйственной деятельности.
Без них не обходятся многие рабочие операции в сельском хозяйстве, в автомобиле- и судостроении, а также при нефтедобыче и перекачке сжиженных газов.
С их помощью включаются и выключаются привода управления мощными задвижками в системах подачи воды и тепла в городских коммуникациях, распределяя нагретые носители по различным объектам. Отдельная сфера применения кнопочных постов – крановые хозяйства, где посредством дистанционных переключателей удается управлять перемещением кран-балок и подъемного механизма. Их использование в любой производственной сфере гарантирует полную безопасность рабочих операций и комфортные условия для управления сложным электрооборудованием.
