Что такое планшайба на токарном станке и ее предназначение

К наиболее распространенным методикам изготовления деталей с заданными геометрическими параметрами относится токарная обработка металла. На токарном станке можно обработать заготовки разных размеров, формы и назначения. Крупногабаритные детали, а также нестандартные, требуют наличия специальных приспособлений. Одно из них планшайба – это деталь, с помощью которой на станке обрабатываются заготовки большого диаметра, а также изделия нецилиндрические.

Для чего нужна планшайба на токарном станке

Основное назначение планшайбы токарного станка – крепить те паковки, которые нельзя установить в патрон. Особенно это касается тех деталей, которые имеют смещение своей оси от оси шпинделя.

Это приспособление также надо использовать, если на станке установлен нестандартный патрон или дополнительные приспособления. При этом в планшайбу можно крепить не заготовку, а режущий инструмент.

Конструкция

Собой эта деталь токарного станка представляет диск, который можно крепить к шпинделю разными способами:

• если в конструкции имеется конусообразная ступица, то прямо в патрон;
• с помощью болтов через монтажные отверстия с резьбой;
• с помощью зажимных устройств: прижимы, прихваты, костыли и прочее.

Само приспособление изготавливается из стали или чугуна.

Виды и назначение шайб

Это не универсальное приспособление. Отсюда и большое количество разновидностей, каждая из которых применяется для крепления разных по форме паковок. В некоторых случаях используется сразу несколько видов.

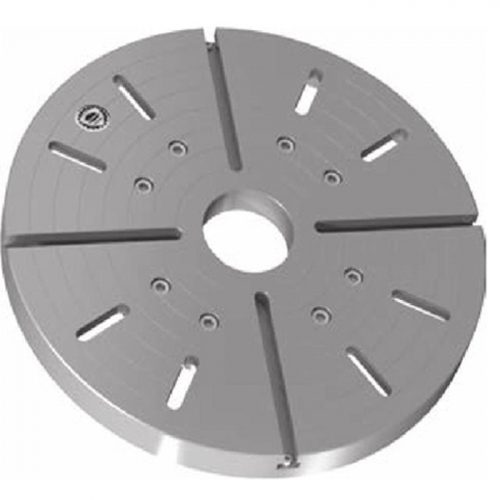

Диск с Т-образными пазами

Из названия становится понятным, что на устройстве вырезаны пазы в виде буквы «Т». Точно такие же присутствует на столах фрезерных станков. На разных устройствах пазы располагаются с разной частотой, отсюда и разнообразие их количества.

Именно в эти пазы вставляются гайки крепления, чтобы они не мешали соприкосновению заготовки и планшайбы. Место болтового крепления могут быть использованы специальные упоры. Они также располагаются в пазах.

Со сквозными пазами

Здесь также присутствуют пазы. Но они сквозные. Поэтому крепление детали производится резьбовыми прихватами. Нередко обрабатываемую деталь просто прикручивают винтами или болтами с обратной стороны диска.

Используются два вида конфигурации пазов:

• радиальный;
• по окружности.

В такую планшайбу можно устанавливать и другие токарные приспособления.

С отверстиями

В конструкции этой разновидности сделаны сквозные отверстия в соответствия с размерами заготовки. Посередине диска также есть отверстие большого размера. Оно имеет резьбу, с помощью которого шайба крепится на вал.

Что касается крепления обрабатываемой детали, то соединение ее с приспособлением производится винтами или резьбовыми прихватами. Если для обработки предоставляется дерево, то в качестве крепежей используются обычные саморезы.

Поводковые

Эта разновидность планшайбы для токарного станка служит для передачи вращения на обрабатываемые детали, которые имеют внутреннюю полость. Именно в нее и вставляется ступица, которая является частью шайбы.

Для крепления приспособления и заготовки используется дополнительный элемент – хомут. Он соединяет между собой две позиции, передавая вращение.

Существует еще одна разновидность, в которой вместо ступицы на плоскости диска делаются прорези по окружности. В них и вставляют обрабатываемую паковку.

С наличием угольника

Этот вариант устройства используется в том случае, если необходимо провести обработку деталей с малой жесткостью. Для этого заготовку устанавливают на специальную основу, которая собой представляет угольник. Последний одной стороной крепится к планшайбе, другой к паковке. То есть он выполняет функции промежуточного приспособления.

Внимание! Крепить угольник к шайбе надо в нескольких точках. Чем больше площадь соприкосновения, тем надежнее соединение.

Универсальные и специальные

Универсальные – это изделия, которые в своей конструкции имеют несколько разных дополнительных приспособлений. К примеру, кулачки, угольники, центра и прочие. То есть с их помощью можно обрабатывать разные по размерам и форме заготовки, не снимая устройство с токарного станка.

Но универсальность у этих моделей неполная, потому что невозможно учесть все конструктивные особенности обрабатываемого изделия. И такие устройства не могут обеспечить надежность крепления. В таких случаях изготавливают специальные планшайбы. Для этого создают чертеж для каждой разновидности отдельно, где учитывают форму, размеры и другие особенности заготовки. При этом сама шайба может отличаться от остальных высокой сложностью конфигурации и конструкции.

Иногда в массовом производстве используют специальные модели. Но они устанавливаются единожды, и их не снимают, пока не устареют или не произойдет полный износ инструмента.

Необходимо отметить, что изготовить планшайбу для токарного станка своими руками – не проблема. Особенно, если это несложная конструкция. Для этого подойдет стальной диск, вырезанный из листа. В нем надо будет только просверлить отверстия в требуемом месте и в необходимом количестве.

План шайбы идут в комплекте к токарным станкам. Но в продаже всегда можно приобрести дополнительный комплект, где есть основные разновидности. Или можно купить каждую модель по отдельности.

Планшайба для токарного патрона: виды, назначение, цена

При работе с токарным станком, чтобы не навредить себе и не испортить обрабатываемую деталь, нужно надёжно закрепить её. Обычно токарный станок уже имеет свой фиксатор, однако, его возможности сильно ограничены.

Например, в патрон не могут встать детали с крупными изъянами, или просто очень большие. Для таких деталей на станок устанавливается планшайба.

Содержание:

• 1 Описание и особенности конструкции
• 2 Разновидности
  • 2.1 Универсальные и специальные
  • 2.2 Деталь с угольниками
  • 2.3 Поводковые
  • 2.4 С отверстиями
  • 2.5 Т-образными пазами
  • 2.6 Со сквозными пазами
• 3 Правила установки и использования
  • 3.1 На универсальных токарных станках
  • 3.2 На токарно-карусельные станки
  • 3.3 Самоцентрируемые
• 4 Можно ли сделать деталь самостоятельно?
  • 4.1 Заготовка планшайбы

Описание и особенности конструкции

Планшайба представляет собой стальной диск с соединительной трубой. Он имеет фиксатор (уголок) и деталь противовеса, рёбра жёсткости, а также сквозные отверстия и канавки. Обычно она крепится к цилиндрической посадке шпинделя. Скорость вращения зависит от производителя.

Разновидности

Из-за широкого использования планшайб, она имеет большое количество модификаций, возможностей крепления и т.д., следовательно, и большое количество видов.

Универсальные и специальные

Обычно такие планшайбы являются смесью нескольких вышеперечисленных видов. Такие планшайбы создают для работы с более сложными деталями, но даже они не всегда подходят для них, из-за чего её модифицируют до нужных параметров.

Деталь с угольниками

При обработке изделий с малой жесткостью применятся модификации с угольниками. Заготовку в таких приспособлениях устанавливают на отдельное плоское либо призматическое основание.

Основание производится в виде уголка, его вторая грань крепится к поверхности шайбы. Для целостности заготовки крепление обеспечивают в нескольких точках по большой площади.

Поводковые

Такие планшайбы имеют два отверстия т-образной формы, в одном из которых находится поводок, а в другом фиксаторы. Деталь крепится к поверхности винтами по центру. Помимо этого, за крепление отвечают пазы т-образной формы.

С отверстиями

Эта планшайба имеет специальную конструкцию в центре, для резьбового соединения на шпиндель. На детали находятся 3 отверстия для прихватов.

Иногда шайбы крепят на самодельные втулки путём сварки. Это делается для более прочной фиксации, однако, продаются модели с уже доработанной конструкцией.

Т-образными пазами

На поверхности такой оснастки произведены Т-образные пазы, подобные используемым на столах фрезерных станков. В пазы вставлены специальные упоры либо крепежные гайки. Изделие при обработке прижимается к плоскости винтами.

Конструкция устройства предоставляет возможность закрепить практически любые изделия. Пазы на поверхности диска располагаются обычно ортогонально. Зависимо от назначения число и частота пазов меняются.

Со сквозными пазами

В основном эти планшайбы нужны для крепления деталей неправильной формы. На ней находится несколько отверстий, какие-то из них сквозные, а какие-то нет.

Определённого количества углублений такой вид не имеет. Некоторые из них находятся в канавках. Также диск имеет рёбра жёсткости, которые монтируют.

Правила установки и использования

На токарно-винторезных станках планшайбы устанавливают на шпинделе передней бабки. А в токарно-карусельных станках планшайбы находятся в составе поворотных столов значительного размера.

На универсальных токарных станках

Кулачковые патроны считаются универсальными, так как имеют большое количество разновидностей и кулачков, но несмотря на это, далеко не все детали можно просто зафиксировать в патроне. Такими деталями могут быть рычаги, шатуны и т.д., не имеющие симметричности. Именно для таких деталей и используют планшайбы.

Детали фиксируются, как правило, при помощи болтов или кулачков. Неровные детали крепятся зажимом в центре. Если деталь нужно прикрепить относительно оси, для этого могут понадобиться низкие подкладки, для поднятия планки. Подкладки должны быть равны стенкам детали. Чтобы деталь не выпала, планки должны находиться на уровне планшайбы.

Обычно в комплекте с планшайбой находится противовес. Если его не устанавливать, станок будет вибрировать, из-за чего деталь прослужит меньше. Если балансировка не меняет положения после остановки, то все расчёты были произведены правильно.

На токарно-карусельные станки

В отличие от планшайб универсального станка, на них они являются дополнительным крепежом, в то время, как у токарно-карусельных, они являются основным фиксатором. На токарно-карусельных станках, планшайбы представляют собой вращающийся стол.

Она выглядит, как большой диск и имеет центральное крепление и втулка для присоединения деталей. Втулки таких планшайб быстро выходят из строя, но их можно запросто заменить без вреда для самой планшайбы. От центра отходят несколько пазов  т-образной формы, в которых находятся детали для закрепления.

Помимо диска, планшайба имеет очень сложную конструкцию снизу. В центре конструкции находится отверстие для шпинделя. Для закрепления деталей используются болты. Также конструкция имеет: рёбра жёсткости, направляющие, и иногда её модифицируют добавлением ещё нескольких направляющих.

Самоцентрируемые

Одним из видов крепления для токарно-карусельного станка является самоцентрируемая планшайба. Обычно, она используется для более качественного крепления.

Этот вид планшайбы имеет круглую форму с отверстием в середине. Отверстие имеет тот же диаметр, что и основная втулка. Она имеет несколько отверстий  т-образной формы, которые помогают закреплять деталь на определённом расстоянии от отверстия.

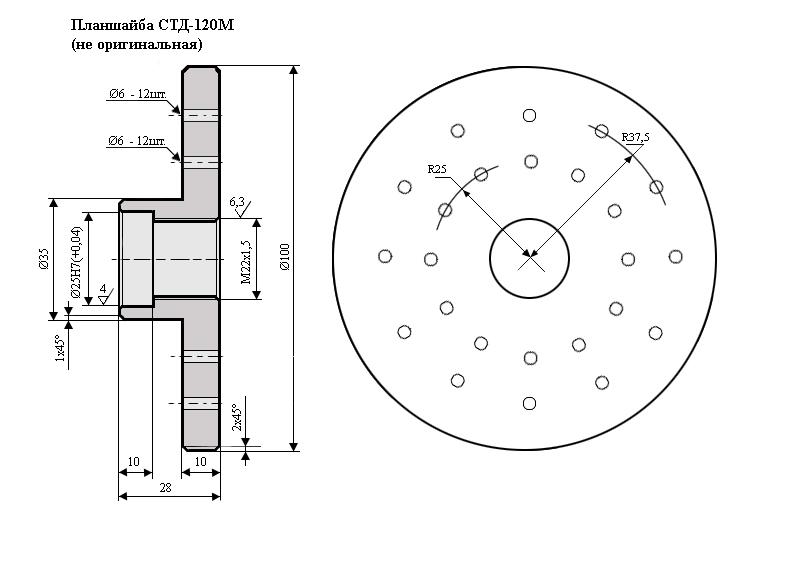

Можно ли сделать деталь самостоятельно?

Конечно, делать полноценную планшайбу самостоятельно, будет крайне сложно, и даже в некоторых случаях, слишком затратно, но есть варианты, которые можно сделать самостоятельно без особых затрат. Они не подойдут для всех деталей, но могут закрепить базовые детали.

Заготовка планшайбы

Нанесите на брус нужные вам параметры. Циркулем нанесите диаметр чуть больше центрального отверстия. Это нужно для того, чтобы при склейке не «съесть» несколько лишних миллиметров и не сделать деталь меньше, чем нужно.

Горячим клеем обмажьте детали, которые собираетесь склеить, отступив от края сантиметр. Продержите детали как следует, чтобы они окончательно склеились.

Для изготовления понадобится:

1. Инструменты: Токарный станок, резцы, слесарный набор, Бируши/наушники для стрельбы, щиток, инвертор и все дополнения к нему, электроды (2,5 мм), термоклей, станок.
2. Детали: Гайки, шайбы, сухие берёзовые дрова.Разрежьте удлинённую гайку напополам на работающем станке.

Далее, возьмите кузовную шайбу. Убедитесь, что гайка в неё не провалится. По центру шайбы поставьте гайку рёбрами. Половину гайки приварите к шайбе, приварив, сначала одну сторону, а затем вторую.

Когда деталь остынет, оббейте стеклянную корку и поставьте на шпиндель. Просверлите на планшайбе несколько отверстий, они помогут в будущем закреплять габаритные предметы.

Далее, покрасьте деталь, пока на ней не появилась ржавчина. Например, вы можете покрыть деталь снизу охрой. На диск приклейте газету, а сверху шкурку для шлифования. На этом ваша деталь готова.

Обычно, планшайбы продаются в наборах и имеют сравнительно невысокую цену, но для тех, кому покупка целого набора может ударить по кошельку, есть отдельные комплекты, в которых находится 2–3 детали, включая саму планшайбу:

• Планшайба 160 мм (токарный станок) — 2 500 р.
• Планшайба на токарно-винторезный станок — 10 000 р.
• Патрон+планшайба — 14 000 р.
• Планшайба 126 мм (от производителя Record Power) — 3 400 р.
• Фланец патрона для монтажа — 2 300 р.
• Набор прихватов -1 700 р.
• Планшайба для четырёхкулачкового патрона -2 700 р.

Разобрав такое количество планшайб, можно сделать вывод о том, насколько полезно их применение при работе со станком. Конечно, планшайба, а уж тем более профессиональная планшайба, удовольствие не из дешёвых, но результат и качество оправдывают затраченных средств.

Конечно, если вы любитель экспериментов, сделать планшайбу самостоятельно — не составит труда!
