виды плашек и их особенности, советы по подбору
Чтобы правильно подобрать плашку для нарезки резьбы, нужно знать особенности этого слесарного инструмента.
Если у вас дома есть набор плашек, тогда вы можете разрешить много проблем с ремонтом самостоятельно без надобности вызова слесаря – обновить или нарезать резьбу на болтовых соединениях мебели, бытовых приборов, автомототехники и много где еще. В народе плашки еще называют лерками.
Конструкция плашки
Инструмент, состоит из двух основных частей – самой плашки в виде большой цельной гладкой гайки (головки) и оправы с воротком – плашкодержателя (клуппа). Бывают держатели с поворотными трещотками. Существуют также клуппы электрические для профессионального инструмента.
Бывают модели, у которых на торце головки имеются резьбовые отверстия (от трех до шести), в которые вкручиваются рукояти-воротки. У раздвижных плашек форма квадратная или шестигранная. Конструктивные элементы, это:
- резцы (режущие кромки)
- задняя и передняя поверхности
- калибрующая часть
- заборный конус
- стружечные отверстия
- перо (фаска перед заборным конусом).
Резцы расположены в центре головки. Их количество зависит от диаметра – от 3 до 16. Между резцами есть круглые отверстия, через которые отходит стружка при резке. Режущие кромки (зубья) на разных плашках бывают различной ширины и формы. На стержне заготовки, который входит в заборный конус и выходит через режущую часть формируются нарезные витки. Заборные конусы есть по обеим сторонам, из-за чего можно инструментом делать нарезку любой стороной. Калибрующая часть находится посредине резцов и выполняет функцию направления, центровки и самоподачи.
Для производства плашек в России используют два вида стали – Р-18 и Р-9 или легированные высокоуглеродистые сплавы 9-ХС и ХВСГ для профессионального инструмента. Такой инструмент довольно долговечный и на порядок дороже. Плашки из стали Р-9 тоже не «одноразовы», но самые дешевые, они считаются хорошим инструментом для дома.
За рубежом плашки делают из группы сталей HSS (быстрорежущих). Это молибденовые, вольфрамовые, кобальтовые сплавы.
Такие плашки достаточно дорогие, они предназначаются для работ при больших нагрузках, устойчивы к деформации при высоких температурах до 700°С.
Виды плашек
Любой тип наружной резьбы нарезается определенным видом плашки. В свою очередь виды классифицируются по размеру, строению, профилю и направлению резьбы.
По строению
Раздвижные. Этими плашками нарезают резьбы как малых, так и больших диаметров. У них две части, которые плотно соединяют, чтобы зафиксировать деталь.
Разрезные. Для высокой точности нарезки резьбы у них имеется поперечный разрез, благодаря чему деталь надежнее фиксируется. Такие плашки предназначены для нарезки резьбы в ответственных соединениях.
Круглые. Это самый распространенный вид плашек для нарезания резьбы в цельном корпусе круглой формы с отверстием посредине, в котором находятся режущие кромки и канавки для отвода стружки. Им лучше всего подходит название «лерки». В корпус можно вкручивать две рукоятки или одну.
Инструментом с одной рукоятью можно выполнять работы в стесненных условиях, к примеру, нарезать внешнюю резьбу на трубах возле стены или в нишах.
По форме нарезного профиля
Для нарезания трапециевидной резьбы. Режущие кромки выполнены в форме равносторонней трапеции. Следовательно, на витках формируются и зубцы такого же профиля. Этим инструментом делают нарезку в ответственных соединениях трубных магистралей, где предполагается высокое давление рабочей среды.
Трапециевидную резьбу можно увидеть в подвижных парах. К примеру, поступательное перемещение суппорта в токарных станках осуществляется вращением вала с такой резьбой. Перемещение зажимов в тисках построено по такому же принципу. Однако трапециевидную резьбу на станочных валах нарезают резцами на винторезных станках, а плашками делают резьбы помельче.
Конические. У этого вида плашек с маркировкой «К» сечение режущих кромок имеет форму конуса. Такого же профиля получаются и витки резьбы. Конические плашки, это специальный вид резьбонарезного инструмента, использующийся на производствах.
Резьбонарезной инструмент по профилю также делят на дюймовые плашки и метрические. Из названий понятно, что у первых параметры резьбы исчисляются по английской системе мер, у вторых по метрической. В метрических маркировках присутствует литера «М», а цифра рядом означает диаметр резьбы (М8; М16; М22 и так далее до 72 мм). Таких же размеров бывают и диаметры плашек. Другие цифры означают шаг резьбы, наклон конусности. Все значения регулируются ГОСТом 9740.
По направлению резьбовых витков
Правые. На болтах, винтах, шпильках ими нарезают обычную резьбу, по которой гайки или детали закручиваются по часовой стрелке. Правая резьба более распространенная в сравнении с левой.
Левые. Левая резьба применяется в механизмах на вращающихся элементах против часовой стрелки. Таким образом предотвращается произвольное откручивание. В маркировке этого инструмента присутствуют литеры LH.
Для труб
На этом виде резьбонарезного инструмента наносится трубная маркировка G.
Его используют на производствах и домохозяйствах для нарезания наружных резьб больших диаметров для соединительных элементов. В современных системах отопления и водоснабжения применяются резьбовые соединения от G1/4 до G2.
Как выбрать плашку
Выбор будет зависеть от параметров резьбы, которую нужно будет нарезать на заготовках. Учитывать следует шаг, форму, направление витков. Для дома или гаража лучше покупать набор плашек. Комплекты бывают профессиональными и любительскими. Это деревянные, пластиковые или металлические кейсы, в которых есть все необходимые для работы аксессуары: держатели, рукоятки, зажимы. Для каждого комплектного элемента и плашек по размерам имеется форменное место с соответствующим обозначением параметров.
Лучшими плашками для дома в плане цены-качества будут модели, изготовленные из стали Р-18. Для нарезания резьбы вручную не требуется стойкость инструмента к высоким нагрузкам и температурам. Главное, правильно подбирать параметры. Качественная наружная резьба та, по которой гайка перемещается без применения усилий.
Если есть необходимость в точной резке, тогда следует пользоваться разрезными или раздвижными плашками. Цельными лерками сделать высококачественную резьбу будет трудно или вовсе невозможно.
Говоря о выборе резьбонарезного инструмента, стоит напомнить о риске приобретения контрафакта. Под этим предостережением подразумеваются азиатские производители, которые в ход пускают мягкие металлы. И делают это преднамеренно, прекрасно понимая, что любой инструмент, а тем более нарезной, должен обладать в первую очередь прочностными характеристиками. Не стоит покупать изделия «ноу неймы» производства Китая, Индонезии, Филиппин. Мы не говорим о всех производителях из этих стран без исключения, но качественный инструмент не может стоить копейки, он всегда в цене.
Высоким спросом пользуются наборы российских брендов «Кобальт», «Практика», ТМ, ХИЗ. Это комплекты на различное количество предметов. Выбрать в каталоге компании «Микрон» есть что и для производства, и для бытовых дел. Из зарубежных марок стоит выделить Hortz, JET, CNIC.
Что еще может понадобиться для работы с плашками
Перед работой инструмент нужно подготовить: проверить режущую часть на предмет сколов, ржавчины. Эти негативные факторы могут стать причиной порчи заготовки – брака. Плашки, в отличие от метчиков, можно затачивать на специальном станке. Так как при заточке стачиваются режущие кромки, то и изменяются допуски по диаметру, поэтому заточенными плашками, не соответствующими заводской маркировке, пользуются только для правки резьбы.
Следует также подготовить плашкодержатель. Если предполагается нарезать несколько типов резьб с разными диаметрами, то и плашки должны быть под рукой соответствующие, а к ним и подходящие держатели или воротки. На рабочем месте должны быть тиски, струбцины для зажима и фиксации заготовок.
Как видим, плашка – инструмент простой, и чтобы им пользоваться в быту, не нужно быть профессионалом. Но, чтобы резьбы нарезать или обновлять правильно, следует знать маркировку, характеристики и разновидности этого инструмента.
Плашки для нарезки резьбы на трубах в Хабаровске: 177-товаров: бесплатная доставка [перейти]
Партнерская программаПомощь
Хабаровск
Каталог
Каталог Товаров
Одежда и обувь
Одежда и обувь
Стройматериалы
Стройматериалы
Текстиль и кожа
Текстиль и кожа
Здоровье и красота
Здоровье и красота
Детские товары
Детские товары
Продукты и напитки
Продукты и напитки
Электротехника
Электротехника
Дом и сад
Дом и сад
Сельское хозяйство
Сельское хозяйство
Промышленность
Промышленность
Мебель и интерьер
Мебель и интерьер
Все категории
ВходИзбранное
Плашки для нарезки резьбы на трубах
11 772
Virax Плашка для нарезки резьбы на стальных трубах BSPT Левая 1 1/2″ 136448
ПОДРОБНЕЕЕще цены и похожие товары
Virax Плашка для нарезки резьбы на стальных трубах Virax BSPT Левая 1/8″ 136241 Тип: клупп,
ПОДРОБНЕЕЕще цены и похожие товары
11 827
Virax Плашка для нарезки резьбы на стальных трубах BSPT Левая 2″ 136449
ПОДРОБНЕЕЕще цены и похожие товары
Virax Плашка для нарезки резьбы на стальных трубах NPT Правая 1/4″ 136252
ПОДРОБНЕЕЕще цены и похожие товары
14 407
Virax Плашка для нарезки резьбы на стальных трубах NPT Правая 2″ 136459
ПОДРОБНЕЕЕще цены и похожие товары
Virax Плашка для нарезки резьбы на стальных трубах NPT Правая 3/8″ 136253
ПОДРОБНЕЕЕще цены и похожие товары
Virax Плашка для нарезки резьбы на стальных трубах BSPT Левая 1/8″ 136241
ПОДРОБНЕЕЕще цены и похожие товары
Virax Плашка для нарезки резьбы на стальных трубах BSPT Правая 2″ 136439
ПОДРОБНЕЕЕще цены и похожие товары
Virax Плашка для нарезки резьбы на стальных трубах Virax BSPT Левая 1 1/4″ 136247 Тип: клупп,
ПОДРОБНЕЕЕще цены и похожие товары
18 010
616075 Плашка для нарезки резьбы на трубе вилке, 1×24 tpi
ПОДРОБНЕЕЕще цены и похожие товары
16 556
Плашка М80х1,5 Левая Тип: плашка, Производитель: ВМС, Тип резьбы: метрическая (М)
ПОДРОБНЕЕЕще цены и похожие товары
Плашка круглая машинно-ручная, ЗУБР, эксперт, 4-28023-12-1.
5 Производитель: ЗУБР
ПОДРОБНЕЕЕще цены и похожие товары
Плашка ЗУБР Мастер 4-28022-18-2.5 Тип: плашка, Производитель: ЗУБР, Тип резьбы: метрическая (М)
ПОДРОБНЕЕЕще цены и похожие товары
Virax Плашка для нарезки резьбы на стальных трубах BSPT Левая 1 1/4″ 136247
ПОДРОБНЕЕЕще цены и похожие товары
Virax Плашка для нарезки резьбы на стальных трубах BSPT Правая 1 1/2″ 136438
ПОДРОБНЕЕЕще цены и похожие товары
Virax Плашка для нарезки резьбы на стальных трубах Virax BSPT Правая 1 1/2″ 136438 Тип: клупп,
ПОДРОБНЕЕЕще цены и похожие товары
29 728
Инструмент для нарезания резьбы на вилке, плашка 1″ * 24TPI, UNIOR Производитель: UNIOR
ПОДРОБНЕЕЕще цены и похожие товары
11 436
Virax Плашка для нарезки резьбы на стальных трубах Virax BSPT Левая 1 1/2″ 136448 Тип: клупп,
ПОДРОБНЕЕЕще цены и похожие товары
12 975
Плашка 72х1,5 Тип резьбы: метрическая (М), Шаг резьбы: 1.
5
ПОДРОБНЕЕЕще цены и похожие товары
Virax Плашка для нарезки резьбы на стальных трубах Virax BSPT Правая 2″ 136439 Тип: клупп,
ПОДРОБНЕЕЕще цены и похожие товары
Плашка ЗУБР 4-28022-12-1.5 Тип: плашка, Производитель: ЗУБР, Тип резьбы: метрическая (М)
ПОДРОБНЕЕЕще цены и похожие товары
Плашка для нарезания резьбы м10
ПОДРОБНЕЕЕще цены и похожие товары
Плашка ЗУБР 4-28032-3/2 Тип: плашка, Производитель: ЗУБР, Тип резьбы: трубная (G)
ПОДРОБНЕЕЕще цены и похожие товары
13 748
Плашка Дюймовая 2″-4 1/2 UNC 60° 9ХС 4 1/2 нитки/дюйм dнар.90мм Тип: плашка, Производитель: CNIC,
ПОДРОБНЕЕЕще цены и похожие товары
Плашка ЗУБР Мастер 4-28022-14-2.
0 Тип: плашка, Производитель: ЗУБР, Тип резьбы: метрическая (М)
ПОДРОБНЕЕЕще цены и похожие товары
2 страница из 3
видео-инструкция по монтажу своими руками, особенности изделий для нарезки резьбы, цена, фото
Рубрика: ТрубыАвтор: Антон Новиков
Резьбовое соединение при монтаже трубопроводов используется уже очень давно, не теряя при этом своей актуальности и по сегодняшний день. Примечательно, что саму резьбу можно нарезать и в бытовых условиях с помощью специального приспособления, которое называется плашкой. Об этом инструменте и пойдёт речь в данной статье.
Фото плашки для нарезки внешней резьбыОбщие положения
Резьбовое соединение на стальной трубеРезьба – это спиралевидное углубление с постоянным шагом, образованное на цилиндрической или конической поверхности. При стыковке с ответной частью выступы входят в соответствующие им углубления путём ввинчивания, что гарантирует высокую надежность соединения.
В процессе монтажа трубопровода для создания цельной конструкции может также использоваться и сварка труб. Давайте проведём сравнительную характеристику между этими двумя методами:
Сравнение резьбы и сварки
Сварное соединение на стальной трубе| Тип соединения | Плюсы | Минусы |
| Резьбовой |
|
|
| Сварной |
|
|
Из таблицы мы видим, что оба соединения трубных конструкций надёжны, но приобрести фум-ленту для повышения герметизации резьбового гораздо проще, чем сварочный аппарат для осуществления сварного.
Также с резьбой гораздо проще обращаться, вы чуть ли не ежедневно практикуетесь этому в бытовых условиях, да и цена её реализации выходит гораздо дешевле.
Системы измерения
Этому моменту также следует уделить внимание, так как вам может попадаться или метрическая, или дюймовая система. В первой размеры указываются в миллиметрах, а во второй в дюймах, что может сбить с толку незнакомого с этими особенностями потребителя. Их отличия таковы:
| Мера измерения | Соответствующие обозначения | Соотношение |
| Дюймовая | ¼ , ½, ¾, 1, 1¼, 1½, 2 | 1 дюйм |
| Метрическая | М8, М15, М20, М25, М32, М40 | 25,4 миллиметра |
Совет: не рекомендуется совмещать резьбы разных систем измерений.
Их значения хоть и можно примерно сопоставить, но всё равно останется достаточно большая погрешность, из-за которой соединение может выйти некачественным.
Плашка
Что же собой представляет плашка для нарезки резьбы на трубах? Давайте разберёмся:
Описание
Конусообразное расположение внутренних резцовРассматриваемый инструмент, по сути, является закалённой гайкой, имеющей на внутренней стенке осевые отверстия, которые образуют режущую кромку. Толщина плашки обычно составляет 8-10 витков, расположенных конусообразно. То есть первый резец делает пробную мелкую канавку, а каждый последующий заходит глубже, доводя резьбу до идеального состояния. Также изделие оснащено несколькими отверстиями для удаления образующейся стружки.
Для изготовления плашек используют такие материалы:
- легированная сталь;
- быстрорежущая сталь;
- твёрдые сплавы.

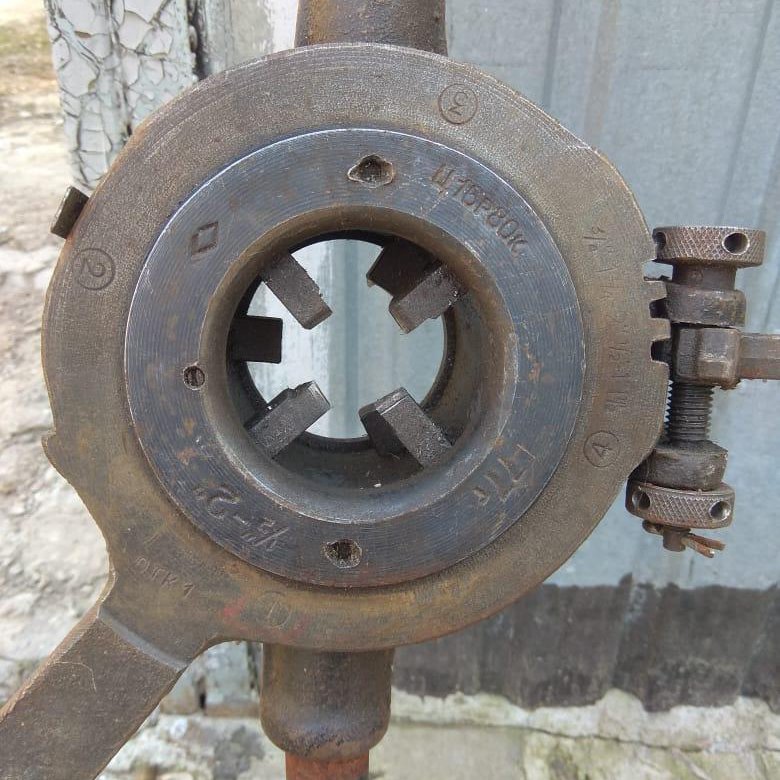

Лерка диаметром 1 1 2 с советским знаком качестваСовет: если вам попадётся в продаже образец, изготовленный в бывшем СССР, покупайте без сомнений.
Плашки тех времён имеют наилучшее качество среди всех предлагаемых нынешним рынком моделей.
Применение

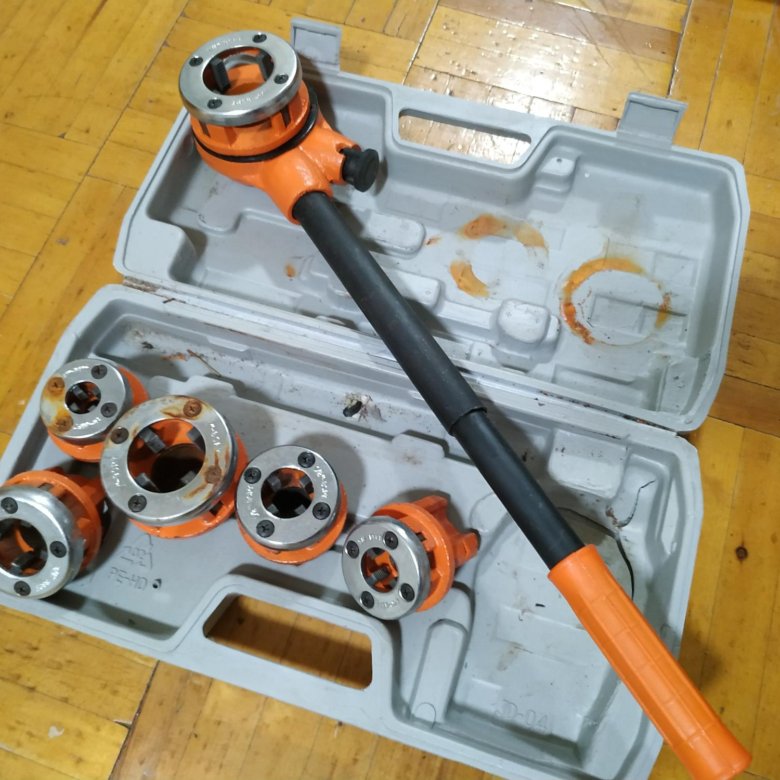

Набор плашек для нарезки труб в пластиковом чемоданеИнструкция использования рассматриваемого инструмента выглядит следующим образом:
- Выбираем плашку подходящего размера и вставляем её в специальный вороток, где закрепляем при помощи болтов. Плашкодержатели универсальны, могут подстраиваться под множество различных размеров и имеют одну или две удобные ручки.
- Смазываем место резки маслом и подносим инструмент строго под прямым углом.
Нарезка резьбы на трубе, закреплённой в тискахСовет: желательно закрепить обрабатываемое изделие в тисках. Это позволит вам использовать обе руки для вращения, что облегчит процесс.
- Вставляем край трубы в широкую часть конуса лерки и медленно крутим по часовой стрелке. Бывают случаи, когда необходима левосторонняя резьба, тогда вращение производится против часовой стрелки.
- Во время хода инструмента стараемся исключить перекос, а по достижению контрольной отметки выкрутить плашку обратно.
Заключение
При монтаже трубопровода у вас есть два варианта осуществления соединения труб: резьба или сварка. Первый вариант более экономичен и прост в реализации. Резьбовая нарезка осуществляется при помощи специальных инструментов, называемых плашками. Их размеры при этом могут измеряться в дюймовой или метрической системе, что также следует учитывать в процессе работы, который мы описали выше.
Нарезка резьбы на трубе с помощью леркиВидео в этой статье предоставит вашему вниманию на дополнительное изучение некоторые материалы, которые имеют непосредственное отношение к изложенной теме. Резьбовое соединение, созданное плашкой, не подведёт вас в процессе эксплуатации трубопровода.
Как нарезать резьбу плашкой: виды инструмента, принципы нарезки
Необходимость создания резьбовых соединений востребована во многих сферах производства, ремонта и строительства.
Благодаря резьбе можно создавать очень надежные соединения, которые при этом легко и быстро размыкаются/соединяются.
Если не говорить за серийное и массовое производство, где для создания винтовых канавок используется специализированное оборудование, изготавливать резьбовые соединения можно и вручную. Для этой цели предназначены метчики и плашки.
Резьбовые соединения используются человеком с античных времен. Первое задокументированное использование резьбы датируется V-IV веком до н.э. К повсеместной стандартизации резьбовых соединений человечество пришло лишь в начале XIX века.
Резьбовое соединение состоит из 2 частей: внутренней и внешней резьбы. Внутренней резьбой оснащаются отверстия, а внешней – валы. Основными параметрами резьбы являются:
- Диаметр
- Шаг
- Направление (правая, левая)
- Профиль (треугольный, округлый, прямоугольный и пр. )
)На сегодняшний день существует достаточно широкое видовое разнообразие резьбовых поверхностей. Основные виды резьбы: метрическая, дюймовая, питчевая, модульная. Резьбы бывают цилиндрическими, коническими, трапециевидными. По назначению резьбы делят на крепежные, уплотнительные и ходовые. В обзоре будет рассказано, как нарезать резьбу.
Наибольшее распространение получила метрическая резьба, за ней идет дюймовая, она же трубная.
Как изготовить резьбу
Резьбовое соединение включает в себя 2 компонента:
- Внутреннюю резьбу
- Внешнюю резьбу
Для изготовления каждого вида резьбовой поверхности используется отдельный инструмент. Внутреннюю резьбу создают при помощи метчиков. Метчик используется в комплекте с воротком. Внешнюю же резьбу создают плашкой, которая в свою очередь устанавливается в плашкодержатель.
Как нарезать резьбу метчиком.
Нарезка внутренней резьбы
Чтобы нарезать внутреннюю резьбу, мастеру потребуется метчик и вороток.
Метчик состоит из 3 основных частей:
- Режущей части
- Калибрующей части
- Хвостовика
Вдоль винтовой нарезки метчика предусмотрены 3-4 канавки, которые используются для отвода стружки. Метчик может иметь несколько разновидностей головки:
- Вытянутую заостренную
- Плоскую
Метчики с вытянутой заостренной головкой используются для нарезки резьбы в сквозных отверстиях. В этом случае заостренная головка помогает центрировать режущую часть метчика при создании первых витков.
Метчики со сплюснутой головной частью используются для изготовления резьбы в глухих отверстиях. Такими метчиками немного сложнее нарезать первые витки резьбы.
Хвостовая часть метчика вставляется в вороток. Головка метчика помещается в отверстие и вращающим движением метчик вкручивается, нарезая таким образом резьбу.
Для нарезки внутренней резьбы обычно предлагаются комплекты метчиков.
Если резьба создается в обычной углеродистой стали, то для винтовой нарезки рекомендуется использовать 2 метчика, черновой и чистовой.
Черновым метчиком делается первый проход. Суть чернового метчика в том, чтобы создать заготовку резьбы. В этом случае при прохождении чистовым метчиком можно добиться получения максимально чистой и точной винтовой канавки. При работе чистовым метчиком уже нет необходимости центрировать инструмент и прилагать излишние усилия для резки металла.
Если же внутренняя резьба создается в нержавеющей стали или твердом сплаве, то лучше всего использовать комплект из 3 метчиков: чернового, получистового, чистового. Тройной проход различными метчиками позволяет добиться получения винтовой канавки высокого качества.
При изготовлении внутренней резьбы в титановых сплавах рекомендуется использовать комплект из 5 метчиков!
Что еще нужно знать про виды резьбы.
Ручная или машинная нарезка внутренней резьбы
Как правило, вручную нарезается лишь метрическая резьба. При этом диаметр винтовой канавки обычно составляет не более 20 (мм). Если требуется создать резьбу более крупного размера, то мастеру потребуется помощь оборудования. Это же относится и к резьбе трубного (дюймового) типа.
Для машинной нарезки резьбы обычно используются:
- Токарный станок
- Сверлильный станок
- Резьбонарезная машина
Отличить метчики для ручной и машинной нарезки очень просто. В метчиках ручного типа хвостовая часть имеет квадратный шлиц, что позволяет фиксировать инструмент в воротке. Машинные же метчики имеют хвостовик под цанговый зажим или самоцентрирующийся патрон. В некоторых случаях хвостовик метчика создается под конус Морзе.
Отдельной категорией инструмента для машинной нарезки внутренней резьбы используются так называемые накатные метчики.
Такие метчики лишены канавок для выхода стружки. В данном случае резьба создается без образования стружки.
Как нарезать резьбу плашкой.
Нарезка резьбы на металлической трубе своими руками
При монтаже металлических труб для водопровода или отопления на них приходится нарезать резьбу. Резьбовое соединение труб достаточно надёжно и выдерживает значительное давление (если его правильно сделать), по-этому давайте посмотрим, как нарезать резьбу на мет. трубе своими руками.
Первым делом отрезаем с помощью болгарки или ножовки по металлу нужный отрезок, обязательно контролируя ровность реза, чтобы одна часть трубы не была больше другой — рез должен быть перпендикулярен стенкам трубы.
Труба должна быть очищена от ржавчины, старой краски и т.п., если что-то на ней имеется. Далее срезаем с трубы фаску (внутреннюю или наружную, в зависимости от того, какую резьбу вы нарезаете) для более лёгкого хода режущего инструмента. Фаску можно срезать болгаркой с диском по металлу (→ как работать болгаркой) или лепестковым диском или напильником.
Металлические трубы со срезанной фаской
Нарезка наружной резьбы на трубе плашкой (клуппом)
Всё так же как и со стрежнями, о которых писалось выше, но теперь больше диаметром, что скорее всего потребует некоторой практики и следует потренироваться либо быть крайне аккуратным первый раз. Так же для получения качественной резьбы и последующего хорошего соединения труб нужно работать сначала черновой плашкой, затем чистовой (такие комплекты продаются).
Рекомендую: Фундаментный болт: характеристики, размеры, виды, сфера применения и советы по выбору
Выбор металла плашки так же важен. Для работы с твёрдыми сплавами следует использовать соответствующие плашки из определённых сплавов, уточняйте это при покупке.
Но, плашка — не столь хороший и мощный инструмент для нарезки резьбы на трубах своими руками, гораздо удобнее использовать клуппы.
Клупп представляет собой практически тот же плашкодержатель, только с направляющей для ровного хода и нарезки резьбы.
Одевается клупп на трубу именно этой направляющей.

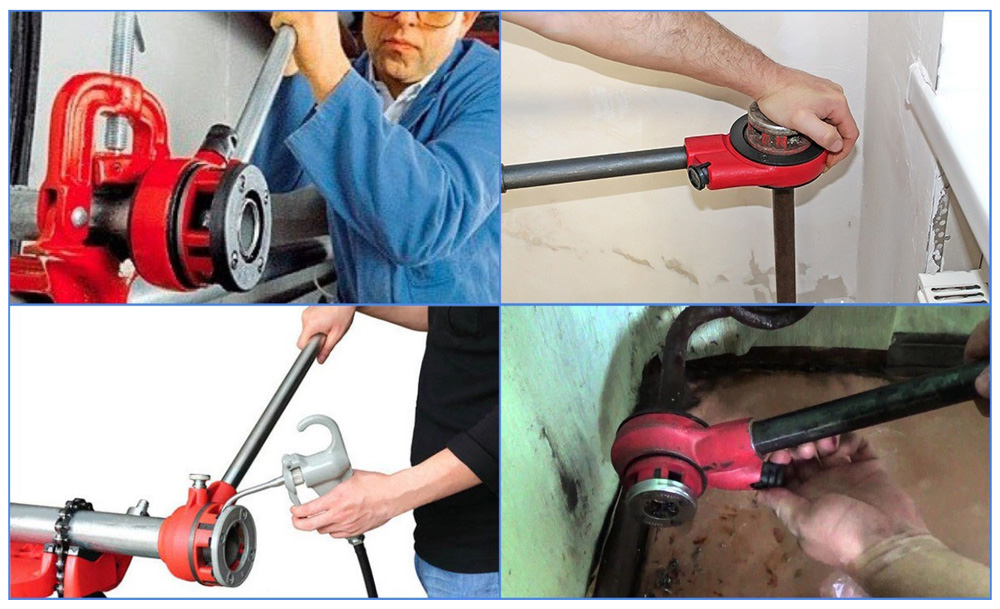

Одеваем и наживляем клупп на трубу, немного вкрутив его руками, далее нужно использовать либо специальный инструмент — трещётку, которой удобно крутить клупп, но для бытовых нужд подойдёт и большой разводной или газовый ключ.
Одна часть трубы должна быть, естественно, зафиксирована в тисках. Если труба нарезается по месту, то смотрите, чтобы её где-то не вырвало от усилия, применяемого к клуппу. Трубу можно зафиксировать с помощью второго газового ключа, но лучше это делать второму человеку, т.к. нарезать резьбу одной рукой проблематично.
Что такое клупп и как им пользоваться (видео)
Нарезка внутренней резьбы на трубе метчиком
Иногда приходится нарезать на мет. трубах и внутреннюю резьбу. Делается это так же с помощью метчика, только уже более большого диаметра.
Для нарезки хорошей резьбы следует использовать миниму 2 метчика — черновой и чистовой. Важно правильно подобрать метчик под диаметр трубы.
Так, внутренний диметр трубы должен быть больше на длину витка метчика (если более точно, то на толщину реза), это указывается на самом метчике.
Нарезка производится сначала одним метчиком, затем вторым. Главное — строго соблюдать перпендикулярность хода метчика и контролировать его. На этом всё, успехов в нарезке резьбы!
Оставляйте ваши советы и комментарии ниже. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!
Нарезка внешней резьбы
Неотъемлемой частью любого резьбового соединения является компонент со внешней резьбой. Именно он вкручивается в отверстие со внутренней резьбой. Наружной резьбовой поверхностью оснащаются тела вращения, то есть валы. Такой тип резьбы характерен для болтов, шпилек, ходовых винтов, всевозможных муфт и переходников.

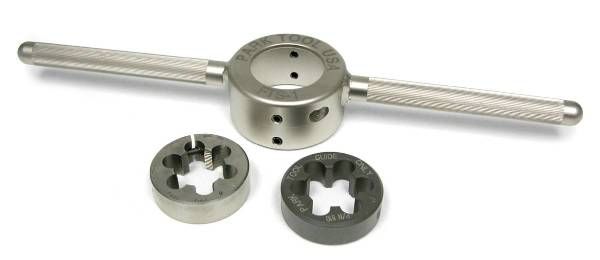

Для нарезки наружной резьбы используется специальный инструмент:
- Плашка
- Плашкодержатель
Как понятно, плашка вставляется в плашкодержатель.
Зафиксированная в держателе плашка насаживается на кончик вала со снятой фаской. Далее плашка придавливается и накручивается на вал.
Высота плашек зависит от диаметра нарезаемой резьбы. В среднем плашка имеет 8 винтовых канавок. Если рассматривать плашки для нарезки метрической резьбы, то промышленность предлагает плашки от М3-М6 до М52. Помимо плашек для нарезки традиционной метрической резьбы существуют плашки для трубной (дюймовой) резьбы, которая может быть как цилиндрической, так и конической.
Разновидностью плашек является лерка. Ключевым отличием лерок от плашек является конструкция. Лерка представлена цельнолитым изделием. Плашка же может иметь разрезную или раздвижную конструкцию.
- Разрезные плашки имеют разрез с одной стороны, что делает резьбонарезное изделие пружинящим. Плашки разрезного типа обычно используются для обновления забитых или слизанных резьбовых поверхностей.
Конечно, разрезную плашку можно использовать и для непосредственной нарезки резьбы. Но из-за пружинящей конструкции точность резьбовой поверхности будет далекой от идеала. Как правило, разрезной плашкой делают первый, так называемый «черновой», проход.
- Раздвижные плашки имеют разборную конструкцию. Если в разрезных плашках разрез делается лишь с одной стороны изделия, то в раздвижных аналогах плашка разрезается на 2 равные части.
Плашки раздвижного типа обычно имеют призматическую форму. Для работы с такими плашками следует использовать клупп с прижимным механизмом.
Существует 6 типовых размеров клуппа.
Раздвижные плашки характеризуются повышенной долговечностью. Благодаря разборной конструкции режущие кромки могут «играть» при критических нагрузках. Это позволяет избежать появление сколов и трещин на нарезных канавках.
Разумеется, разборная конструкция плашек сказывается на точности нарезки резьбы.
Обычно при помощи разборной призматической плашки удается добиться 6-7 квалитета точности, в то время как неразборные аналоги обеспечивают возможность получения резьбы 8-9 квалитета.
- Цельные лерки – литые неразъемные плашки. Главным преимуществом леры является возможность нарезки резьбы с повышенной степенью точности. Хорошее качество получаемой резьбы обусловлено неразборной жесткой конструкцией.
Касательно слабых мест, в лерах они есть. Высокая жесткость конструкции делает такие плашки подверженными возникновению сколов и трещин. В лерах часто выкрашиваются нарезные кромки. Леры значительно уступают по долговечности разрезным и раздвижным аналогам. При использовании лер рекомендуется использовать обильную смазку. Не помешает и охлаждение.
Дополнительные методы нарезания резьбы
Касательно ручной работы, самостоятельно нарезаются резьбы лишь начальных типовых размеров.
Чем больший диаметр резьбы нарезается, тем больше усилий необходимо прикладывать к режущему инструменту.
В прошлом серийное и массовое производство металлоизделий не исключало ручной труд при изготовлении резьбовых поверхностей. Сегодня же резьбы практически полностью нарезаются специализированным оборудованием. Широкое распространение получили резьбонарезные и резьбонакатные агрегаты.
Существуют даже компактные станки, которые дают возможность нарезать резьбу машинным способом по месту.
Если говорить о производстве крупных резьбовых соединений, с такой работой хорошо справляются винторезные станки. Разумеется, доверить создание резьбовых поверхностей можно и обыкновенному токарному станку. При использовании станочной токарной техники нередко применяют плашки и метчики для ручной нарезки. Но резьбу, внутреннюю и наружную, возможно изготовить даже обычным токарным резцом.
Нарезание резьбы на станках
Процесс формирования винтового соединения представляет собой перемещение режущего инструмента относительно оси заготовки и равномерное прорезание углубления по винтовой линии резьбы.
Параметры соблюдения размерности обеспечивает специализированный инструмент либо согласование подачи станка и скорости вращения детали.
Основные параметры резьбы:
Параметры резьбы
- Шаг резьбы – расстояние между вершинами соседних витков;
- Угол подъёма (увеличения) – соотношение скоростей вращения шпинделя станка и величины подачи инструмента.
Настройки нарезания стандартной резьбы на токарно-винторезном станке задаются специализированным инструментом. Простейшими операциями считаются нарезание резьбы плашкой (леркой), метчиком на крепеже.
Сложные по исполнению, заглублению и конфигурации виды резьбы на цилиндрической либо конической поверхностях требуют переналадки оборудования. Подбираются табличные режимы нарезания резьбы на станке.
Помимо сопряжения и уплотнения отдельных конструктивных элементов (крепёжная), проводится нарезание резьбы для перемещения элементов, передачи и трансформации механического усилия.
Контур резьбового профиля в плоскости – решающая характеристика применения соединения винт – гайка. Профилирование треугольной цилиндрической крепёжной наружной и внутренней резьбы разъёмных соединений с нарезанием на станке.
Резьбы по ГОСТ
Резьбы стандартные по ГОСТ, нестандартные:
- Треугольная ГОСТ 9150-81 метрическая, угол вершин — 600;
- Трубная цилиндрическая ГОСТ 6357-81, угол впадин — 550;
- Трубная коническая ГОСТ 6211-81, угол впадин — 550;
- Трапецеидальная ГОСТ 9484-81, угол впадин — 300;
- Упорная ГОСТ 10177-82, угол вершин — 300;
- Круглая, угол впадин — 300;
- Модульная;
- Прямоугольная нестандартная, угол вершин и впадин — 900.
Расположение резьбовых ниток по поверхности формируется технической необходимостью. Ход и шаг однозаходной винтовой нити совпадают. Сопряжение нескольких многозаходных резьбовых ниток, равноудалённых между собой, требует расчёта углового деления диаметра между канавками.
Ход многозаходной нити исчисляется умножением длины шага на количество заходов.
Как нарезать резьбу на трубе плашкой
Главная » Разное » Как нарезать резьбу на трубе плашкой
Как нарезать резьбу на трубе – Учебник сантехника
При исполнении разнообразных ремонтных работ, которые связаны с восстановлением элементов водопровода, заменой сантехнических устройств, отопительных регистров и другого, приходится применять части металлических трубопроводов с резьбовыми участками. В данной статье мы поведаем, как нарезать резьбу на трубе самостоятельно. В случае если знать особенности нарезания и запастись соответствующим инструментом, то эта задача будет вами выполнена как следует и относительно быстро.
Особенности трубной резки
с покон веков для нарезания резьбы на трубчатых элементах употребляется не метрическая, а так называемая дюймовая резьба, которая отличается от простой другим углом профиля резьбы (55? против 60? у метрической). Помимо этого, дюймовая резьба имеет меньшее значение шага, что разъясняется малом толщиной стены трубы.
Небольшой ход свидетельствует, что на одной и той же длине резьбовой части витков резьбы окажется больше. Соответственно, возрастает и надежность соединения.
Резьба не редкость правой и левой. У правой резьбы витки, при рассматривании с торцевой части изделия, уходят вправо, а соответственно, у левой – влево. Существенно чаще используется правая резьба.
Выяснить, какая резьба на одном из резьбовых участков весьма легко: в случае если при наворачивании стыкуемого элемента, он проворачивается по часовой стрелке – значит, резьба правая.
На водопроводной трубе направление витков значения не имеет, потому, что изделия по окончании соединения не вращаются, а остаются неподвижными. Не считая трубной резьбы в соединениях применяют кроме этого и крепежную резьбу, у которой ход – более большой. Она выполняется на отверстиях и метизах под них.
Методы нарезки резьбы на трубах
Резьбу на водопроводных трубах возможно нарезать своими руками при помощи двух инструментов – плашки (ее еще именуют лерка) и клуппа.
В чем отличие между ними?
Плашка представляет собой ручной резьбонарезной инструмент, внешняя сторона которого имеет посадочное место под корпус в виде двух противоположно расположенных пазов. А внутренняя сторона является пластиной с канавками и резьбовым отверстием для отвода стружки, воспроизводящие шаг и диаметр требующейся резьбы. На конце резьбового профиля имеются так именуемые участки сбега. Они делают двойную функцию: снабжают легкость при центровке участков двух труб перед их соединением и улучшают выход стружки, образующейся при нарезании резьбы. На торцовой поверхности плашки наносится обозначение диаметра резьбы. Для нарезания плашку вставляют в корпус-вороток, снабжаемый съемными ручками для проворота плашки, и закрепляют винтами.
Как верно нарезать резьбу плашкой? Лучше, в случае если нарезаемая труба будет надежно и ровно закреплена в слесарных тисках. Мельчайший перекос приведет к тому, что резьба будет нарезана с уклоном. Это приведет к прослаблению стены трубы и перекосу всего соединяемого участка водопроводной либо сантехнической системы.
Дабы обеспечить надежное направление направляться совершить маленькую доработку плашки. Для этого к одному из торцов плашки приваривают направляющую втулку, которая обязана с маленьким зазором (не более 0,2–0,4 мм) входить в трубу, где нарезается резьба. Протяженность направляющей втулки должна быть как минимум несколько диаметров нарезаемой резьбы.

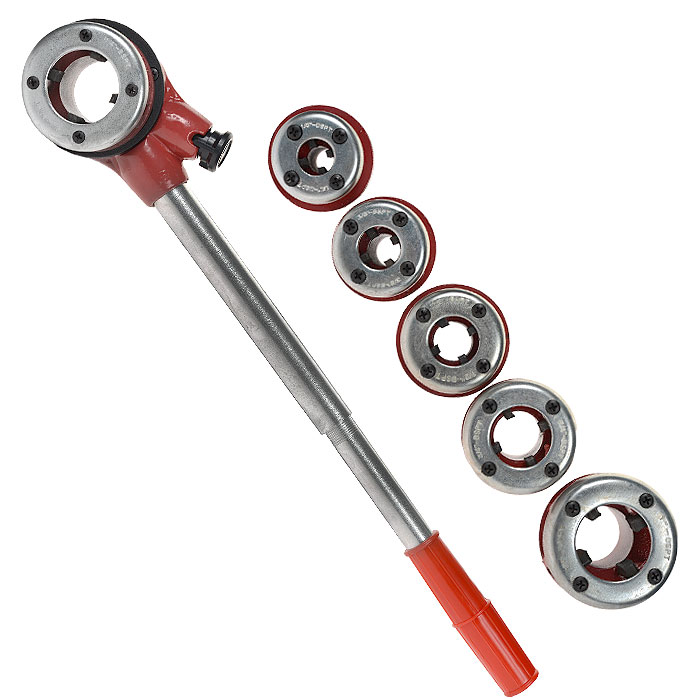

Клупп – более опытный резьбонарезной инструмент (в продаже в большинстве случаев не редкость комплект из нескольких клуппов разного диаметра). Принципиальное отличие клуппа содержится в том, что его плашки раздвижные и складываются из четырех половинок, исходя из этого смогут настраиваться на нарезку резьбы различного диаметра, но одного шага. При насаживании клуппа на участок трубы плашки подводятся к поверхности и закрепляются в нужном положении. Регулировка относительного размещения разъемных плашек клуппа производится перемещением его замысел-шайбы.
Резьбовой клупп уже имеет в своей конструкции направляющий элемент, исходя из этого перекоса нарезаемой резьбы при его применении не будет.

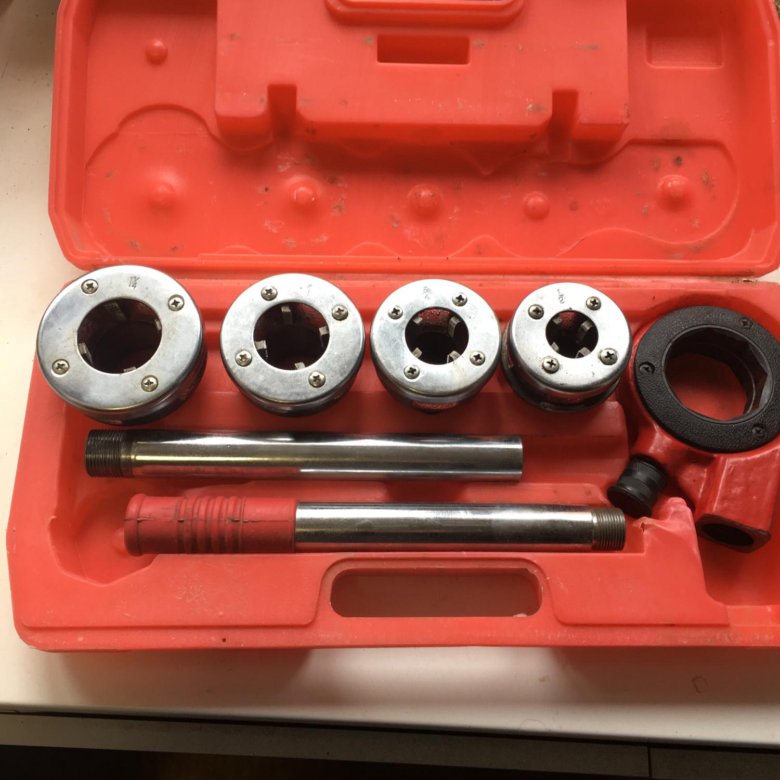

Более практичной разновидностью клуппов считается трещоточный, в конструкции которого предусмотрен храповой механизм. Нарезка резьбы производится не вращательными, а качательными перемещениями рукояток с одновременной подачей плашки. Клупп незаменим, в случае если требуется нарезать резьбу на трубе, не снимая ее с участка трубопровода.
Разработка нарезания
Последовательность нарезки резьбы на трубе складывается из следующих этапов:
- Очищают нужный участок трубы от ржавчины, прочих неровностей и натёков краски внешнего диаметра трубы.
- Обильно смазывают необходимый участок трубы машинным маслом либо сульфофрезолом, благодаря чему нагрузка на рукоятку при нарезке будет намного меньше. То же возможно выполнить и в отношении плашки/плашек.
- Надежно закрепляют трубу в тисках. Наряду с этим выступающий под нарезку торец трубы не должен быть более 5–8 ее диаметров, в другом случае точность нарезки не гарантируется. Плашки с направляющей втулкой либо клуппы таких ограничений не требуют.
- Подготавливают трубу к нарезке, для чего напильником приобретают на торце заходный конус высотой не меньше половины высоты плашки. На этом месте образуется сбегающий участок резьбы, в случае если это критично, то его после этого возможно удалить ножовкой по металлу.
- Насаживают плашку либо клупп, и, энергично вращая вороток, приобретают нужный резьбовой участок. направляться не забывать, что протяженность нарезанного участка резьбы должна быть на пара витков больше требуемой. Для верности возможно прогнать плашку по нарезанному участку пара раз.
Итак, если вы станете направляться предложенным в статье рекомендациям и инструкциям, то сможете быстро и как следует нарезать резьбу на трубе. У вас появились вопросы по теме? Тогда задавайте вопросы, написав комментарий к статье.
Видео
Возможно, вы предпочитаете один раз заметить, чем неоднократно прочесть разработку нарезки трубы? Тогда вам особенно будет нужным данный материал:
youtube.com/embed/uNlrk68ZQos”> Загрузка…
Как отремонтировать резьбу на трубе
Наконечник
Самая важная часть этого процесса ремонта – это подбор трубы правильного размера.
У некоторых матриц для труб есть ручки. Те, у кого нет ручек, необходимо повернуть гаечным ключом.
Чем тверже металл, тем тяжелее придется ремонтировать резьбу.
Эту же процедуру можно использовать для создания новой резьбы на трубе без резьбы. Конец трубы нужно обрезать ровно.
Предупреждение
Используйте перчатки и защитные очки для этой операции.Металлические опилки могут вас порезать.
Ремонт трубной резьбы требует больших усилий.
Резьба на трубе – важный механизм, обеспечивающий соединение двух труб без утечек. Резьба на конце трубы может быть повреждена, и ее следует отремонтировать, чтобы избежать аварии. Материал, из которого изготавливаются трубы, может быть разным, и некоторые металлы легче ремонтировать, чем другие.
Например, медь мягче и легче ремонтируется, чем сталь. Каким бы ни был материал, процесс остается прежним.
.
Как заправить кабелепровод
Вы можете заправить кабелепровод до или после его гибки с помощью трубогиба.
Труба для кабелепровода обеспечивает превосходную защиту электропроводки в вашем доме. Длинные участки электропроводки часто требуют резьбовых соединений в соответствии с местными строительными нормами. Поскольку кабелепровод не имеет предварительно нарезанной резьбы, вам необходимо нарезать резьбу на конце канала, входящего в резьбовое соединение. Резьба представляет собой стандартную трубную резьбу, сужающуюся к середине нарезанной резьбы.Резьба нарезается с помощью инструмента для нарезания резьбы и нарезания резьбы или более доступного ручного храповика для нарезания резьбы. В обоих типах резьбонарезных инструментов используется матрица для нарезания резьбы на конце трубы.
.
c ++ – Как можно использовать каналы Unix между основным процессом и потоком?
Переполнение стека
- Около
- Товары
- Для команд
- Переполнение стека Общественные вопросы и ответы
- Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
- Вакансии
.
linux – Как писать в именованный канал с помощью модуля потоковой передачи в Python?
Переполнение стека
- Около
- Товары
- Для команд
- Переполнение стека Общественные вопросы и ответы
- Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
- Вакансии Программирование и связанные с ним технические возможности карьерного роста
- Талант Нанимайте технических специалистов и создавайте свой бренд работодателя
- Реклама Обратитесь к разработчикам и технологам со всего мира
- О компании
.
Сменные матрицы для нарезания резьбы на трубах – Grainger Industrial Supply
88 изделий
Приобретите прочные сменные матрицы для нарезания резьбы на трубах от Grainger, чтобы обеспечить бесперебойную работу. Как неотъемлемая часть вашего станка для нарезания резьбы, гребенки должны регулярно проверяться и заменяться при износе.
Найдите широкий ассортимент материалов и размеров от производителей, которых вы знаете и которым доверяете. Купите Grainger для замены резьбонарезных плашек сегодня!
Приобретите прочные сменные матрицы для нарезания резьбы на трубах от Grainger, чтобы обеспечить бесперебойную работу. Как неотъемлемая часть вашего станка для нарезания резьбы, гребенки должны регулярно проверяться и заменяться при износе. Найдите широкий ассортимент материалов и размеров от производителей, которых вы знаете и которым доверяете. Купите Grainger для замены резьбонарезных плашек сегодня!
Скорочные штампы, установленные для резьбовых головок матрицы
Dies Dies Set для резьбовых головок Machine Die
Dies Dies для ручных труб
Dies Set for The Lithing Machine Machin
Набор плашек для труб для резьбонарезных головок
| Загрузка… |
Легированная сталь
| Loading… |
Быстрорежущая нержавеющая сталь
| Loading… |
Быстрорежущая сталь
| Загрузка … | ||||||
| Загрузка … | ||||||
| Нагрузка … | ||||||
| Загрузка … | ||||||
| . .. | ||||||
| Loading… | ||||||
| Loading… |
Загрузка . .. | |||||||
| Загрузка … | |||||||
| Погрузка … | |||||||
| Загрузка … | |||||||
| . .. | |||||||
| Загрузка … | |||||||
| Загрузка … | |||||||
| Загрузка … | |||||||
| Загрузка … |
..
..Самые прочные плашки для нарезания резьбы на трубах
| УНИВЕРСАЛЬНАЯ ГОЛОВКА | |||
|---|---|---|---|
| Уилер # | Ридж # | ||
| 897065 | 97065 | Для быстросъемной резьбонарезной головки 1/8″–2″ | 12 фунтов. (5,5 кг) |
| ТРУБНЫЕ МАТРИЦЫ ДЛЯ УНИВЕРСАЛЬНЫХ МОНТАЖНЫХ ГОЛОВОК – NPT | ||||
|---|---|---|---|---|
| Уилер # | Ридж # | Номинальный размер трубы | Тип резьбы | Материал матрицы |
| 847735 | 47735 | 1/8″ | NPT | Инструментальная сталь |
| 847740 | 47740 | 1/4–3/8 дюйма | NPT | Инструментальная сталь |
| 847745 | 47745 | 1/2–3/4 дюйма | NPT | |
| 847750 | 47750 | 1–2 дюйма | NPT | Инструментальная сталь |
| ТРУБНЫЕ МАТРИЦЫ ДЛЯ УНИВЕРСАЛЬНЫХ ГОЛОВОК – NPT ДЛЯ НЕРЖАВЕЮЩЕЙ СТАЛИ | ||||
|---|---|---|---|---|
| Уилер # | Ридж # | Номинальный размер трубы | Тип резьбы | Материал матрицы |
| 847775 | 47775 | 1/8″ | NPT | Быстрорежущая сталь |
| 847780 | 1/4–3/8 дюйма | NPT | HSS | |
| 847785 | 47785 | 1/2–3/4 дюйма | NPT | Быстрорежущая сталь |
| 847790 | 47790 | 1–2 дюйма | NPT | Быстрорежущая сталь |
| ТРУБНЫЕ МАТРИЦЫ ДЛЯ УНИВЕРСАЛЬНЫХ ГОЛОВОК – NPSM | ||||
|---|---|---|---|---|
| Уилер # | Ридж # | Номинальный размер трубы | Тип резьбы | Материал матрицы |
| 847825 | 47825 | 1/8″ | НПСМ | Инструментальная сталь |
| 847830 | 47830 | 1/4–3/8 дюйма | НПСМ | Инструментальная сталь |
| 847835 | 47835 | 1/2–3/4 дюйма | НПСМ | Инструментальная сталь |
| 847840 | 47840 | 1–2 дюйма | НПСМ | Инструментальная сталь |
Резьбонарезные головки для болтов и труб
Ключевой частью любого резьбонарезного станка являются резьбонарезная головка и матрицы. Станки OSTER оснащены вставными головками Oster, поворотными головками Oster или вращающейся головкой Oster X1. Все три выполняют одинаково точное нарезание резьбы на трубах и болтах, все три обеспечивают одинаково высокое качество и долгий срок службы, которые гарантирует торговая марка OSTER с 1893 года.
Quad II / Quadversal (только для правого исполнения) Рычаг регулировки штампа
QUADVERSAL БЫСТРОЕ ОТКРЫТИЕ, полностью регулируемый, со встроенным разверткой лезвия и РЫЧАГОМ для быстрого открывания-закрытия штампа. Обрабатывает всю трубную резьбу американского стандарта в своем диапазоне, просто меняя и регулируя плашки. (Нарезка труб от 1 до 2 дюймов без замены матрицы). Резьба болтов требует замены для каждого размера и шага, только правосторонняя. В головках QUADVERSAL Oster используются матрицы Symbol QUAD Oster.
| Вместимость | |
| Труба и кабелепровод | от 1/8″ до 2″ |
| Болт и стержень | от ¼” до 2” |
| Номер детали | #04354 |
Универсальный (право- и левосторонний) рычаг регулировки штампа
УНИВЕРСАЛЬНЫЙ БЫСТРООТКРЫВАЮЩИЙСЯ, полностью регулируемый со встроенным разверткой типа лезвия и РЫЧАГОМ для быстрого открытия-закрытия штампа. Лучшая из имеющихся резьбонарезных головок, способная обрабатывать весь спектр как ПРАВОЙ, так и ЛЕВОЙ резьбы для труб и болтов! Каждый набор трубных плашек Oster имеет резьбу двух размеров (кроме 1/8 дюйма). Плашки для болтов Oster поставляются в одном наборе одного размера. УНИВЕРСАЛЬНЫЕ резьбонарезные головки Oster используют матрицы Symbol 300.
| Вместимость | |
| Труба и кабелепровод | от 1/8” до 2” |
| Болт и стержень | от ¼” до 2” |
| Номер детали | #02105 |
Резьбонарезные головки типа «SWING-OVER» с автоматическим открыванием
Эти запатентованные резьбонарезные головки Oster оснащены точным закаленным пусковым механизмом, который автоматически открывает головку при нарезании трубной резьбы стандартной длины. Они также имеют систему охлаждения «Flow-thru-head» и РЫЧАГ для быстрой регулировки штампа. Полная регулировка для резьбы большего или меньшего размера.
| Вместимость | |
| Труба и кабелепровод | от 1/8” до 2” |
| Болт и стержень | от ¼” до 2” |
| Автоматическое открывание | от ½” до 2” |
Быстрооткрывающиеся резьбонарезные головки
Эти резьбонарезные головки Oster с БЫСТРОДЕЙСТВУЮЩИМ ОТКРЫВАНИЕМ и «поворотным» типом идентичны резьбонарезным головкам Oster с АВТОМАТИЧЕСКИМ ОТКРЫВАНИЕМ, но БЕЗ автоматического отключения. Оснащен системой охлаждения “Flow-thru’head” и РЫЧАГОМ для быстрого открытия-закрытия штампа. Полностью регулируется для резьбы большего или меньшего размера.
| Вместимость | |
| Труба и кабелепровод | от 1/8” до 2” |
| Болт и стержень | от ¼” до 2” |
Quad II / Quadversal (только правосторонние) Резьбонарезные головки
Обрабатывает все стандартные трубные резьбы в своем диапазоне простой заменой или регулировкой плашек. (Один комплект гребенок Oster нарезает трубу диаметром от 1 до 2 дюймов без замены гребенки). Плашки для болтов Oster требуют смены матрицы для каждого размера и шага, только для правого исполнения. В головках QUADVERSAL Oster используются матрицы Symbol Quad Oster. Доступен как в режиме автоматического открытия, так и в режиме быстрого открытия.
Номер детали:
Автоматическая: #04353
Ручная: #04351
Универсальные (право- и левосторонние) * Резцовые головки NLA ПРАВАЯ или ЛЕВАЯ трубная и болтовая резьба. Каждый набор трубных плашек Oster имеет резьбу двух размеров (кроме 1/8 дюйма). Плашки для болтов Oster поставляются в одном наборе одного размера. УНИВЕРСАЛЬНЫЕ резьбонарезные головки Oster используют матрицы Symbol 300.
Артикул:
Автомат: #03863
Руководство: #03399
Резьбонарезные головки «Oster 784»
Две быстросъемные съемные резьбонарезные головки Oster с рычажным приводом охватывают весь ассортимент труб и болтов. Оба имеют принудительное запорное устройство и средства для одновременной регулировки всех плашек для резьбы большего или меньшего размера. Быстрая и простая смена матрицы с одного размера на другой делает их особенно востребованными там, где необходимо нарезать резьбу различных размеров.
Oster Quad II со вставным адаптером для 784
QUADVERSAL QUICK-OPENING Diehead Oster с вставным адаптером для машины 784. Один набор гребенок Symbol Quad Oster для труб диаметром от 1 до 2 дюймов.
Номер детали:
#03852
Матрица Oster 74 (использует матрицы Oster Symbol 74)
Эта головка Oster для машины OSTER 784, использует матрицы Oster Symbol 74, один комплект охватывает диапазон 2-1/ от 2” до 4” NPT. Также доступны плашки для болтов Oster, по одному набору для каждого размера. Только правая рука.
Номер детали:
#03590
Головка Oster 784 (использует матрицы Oster Symbol 784)
Эта головка Oster для станка OSTER 784 использует матрицы Oster Symbol 784 с диапазоном от 2 до 1/2 дюйма. 4”, но для каждого размера трубы требуется отдельный набор гребенок. Нарезает как правую, так и левую резьбу, трубу и болт.
Номер детали:
#02430
X1 Вращающаяся головка
Вращающиеся радиальные головки Oster уже много лет используются на полуавтоматических машинах Oster с вращающейся головкой. Они отличаются простотой настройки. Быстрая и простая смена матрицы с одного размера на другой делает их особенно востребованными там, где в течение рабочего дня необходимо нарезать резьбу различных размеров. Головка полностью регулируется для резьбы большего и меньшего размера и откалибрована для легкой регулировки. Держатель штампа выточен из цельного круга из стали 4140 и представляет собой отдельный узел, который можно заменить без замены всей головки.
Вращающиеся резьбонарезные головки X1 могут нарезать как правую, так и левую резьбу. Для головки X1 Oster Diehead требуется отдельный набор матриц для каждого размера трубы или болта.
| Вместимость | |
| Труба и кабелепровод | от 1/8″ до 2″ |
| Болт и стержень | от ¼” до 2” |
| Номер детали | #02062 |
Плашки для труб и болтов для резьбонарезных головок
Нажмите, чтобы ознакомиться с нашей Политикой доступности и связаться с нами по вопросам, связанным с доступностью.
Перейти к содержанию
Выберите страну
- {{страна.Текст}}
Выберите язык
{{Название языка}}
Показать меньше
Читать далее
купить сейчас
Зарегистрируйте свой продукт
Купить запчасти
- Интернет-магазины
- Магазины рядом с вами
Посетите сайт, чтобы узнать о наличии.
В наличии
купить сейчас
Расположение
5 миль10 миль20 миль50 миль100 миль200 мильБез ограничений
{{нет результатов}}
{{$индекс + 1}}.
{{wtbVendor.Name}}
{{wtbVendor.Расстояние}}
Как добраться: Сюда –
Отсюда
Звоните, чтобы узнать о доступности
{{wtbVendor.AddressLine1}}
{{wtbVendor.AddressLine2}}
{{wtbVendor. CityStatePostalCode}}
{{wtbVendor.CountryName}}
Тел.: {{wtbVendor.Phone}}
{{wtbVendor.Веб-сайт}}
Показать больше результатов
({{resultCount}} результатов)
- Интернет-магазины
- Магазины рядом с вами
Расположение
5 миль10 миль20 миль50 миль100 миль200 мильБез ограничений
{{нет результатов}}
{{$индекс + 1}}. {{wtbVendor.Name}}
{{wtbVendor.Расстояние}}
Как добраться: Сюда –
Отсюда
Звоните, чтобы узнать о доступности
{{wtbVendor.AddressLine1}}
{{wtbVendor.AddressLine2}}
{{wtbVendor.CityStatePostalCode}}
{{wtbVendor.CountryName}}
Тел.: {{wtbVendor.Phone}}
{{wtbVendor.Веб-сайт}}
Показать больше результатов
({{resultCount}} результатов)
Сопроводительные документы
Информация для заказа
Трубные плашки для использования в универсальных резьбонарезных головках (№ 504A, 711, 713, 811A, 815A, 816, 817 и 842)**
Трубные плашки для использования в универсальных резьбонарезных головках British (№ 504A, 811A, 815A, 816, 817, 856, 911 и 913)
Матрицы для кабелепроводов для универсальных резьбонарезных головок
| (ИСО) Номинальный размер кабелепровода — шаг в мм | (БЭК) Номинальный размер кабелепровода — резьба на дюйм | ||||
|---|---|---|---|---|---|
| Материал матрицы или тип | 16–32 мм–1,5 | 40–63 мм–1,5 | 1/2″-5/8″-18 | 3/4″-11/4″-16 | 1 1/2″-21/2″-14 |
| Сплав правый | 50645 | 50650 | 66700 | 66705 | 66710 |
Трубные плашки для использования в монорезных головках 500A
| Номинальный размер трубы — резьба на дюйм | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Материал матрицы или тип | 1/8″-27 | 1/4″-18 | 3/8″-18 | 1/2″-14 | 3/4″-14 | 1″-11 1/2 | 1 1/4″-11 1/2 | 1 1/2″-11 1/2 | 2″-11 1/2 |
| (ДНЯО) | |||||||||
| Высокоскоростной правый | 50700Р | 50705 | 50710 | 50715 | 50720 | 50725 | 50730 | 50735 | 50740 |
| Х. С. Для нержавеющей стали RH | 50745 | 50750 | 50755 | 50760 | 50765 | 50770 | 50775 | 50780 | 50785 |
| (НПСМ) | |||||||||
| Высокоскоростной правый | – | – | – | 50895 | 50900 | 50905 | 50910 | 50915 | 50920 |
Трубные гребенки для двойных резьбонарезных головок 1/4–3/8 дюйма
| (ДНЯО) Номинальная трубная резьба на дюйм | |
|---|---|
| Материал матрицы или тип | 1/4″-3/8″-18 шагов на дюйм |
| Высокоскоростной правый | 47940 |
Трубные гребенки для двойных резьбонарезных головок №№ 514 (левая), 515 (правая), 555 (правая) и 1/2–3/4 дюйма
| (ДНЯО) Номинальный размер трубы — резьба на дюйм | (БСПТ) Номинальный размер трубы — резьба на дюйм | ||||
|---|---|---|---|---|---|
| Материал матрицы или тип | 1/8″-27 | 1/4″-3/8″-18 | 1/2″-3/4″-14 | 1/4″-3/8″-19 | 1/2″-3/4″-14 |
| Сплав правый | – | – | 47880 | 66955 | 66880 |
| Высокоскоростной правый | 47885 | 47890 | 47895 | 66905 | 66910 |
| Х. С. Для нержавеющей стали RH | 47900 | 47905 | 47910 | – | 66920 |
Трубные плашки для резьбонарезных головок № 424 и 415
| (ДНЯО) | (НПСМ) | |
|---|---|---|
| Размер трубы-TPI | Размер трубы-TPI | |
| Материал матрицы или тип | 2 1/2″-4″x8 шагов на дюйм | 2 1/2″-4″x8 шагов на дюйм |
| Х. С. РХ | 99545 | 94220 |
Плашки для универсальных резьбонарезных головок (№ 504A, 711, 811A, 815A, 816, 817 и 911 штамповочных головок)
Плашки для болтов для резьбонарезных головок 500B, 532 и 542
| (8 ООН) | |
|---|---|
| Размер стержня-TPI | Правая Высокоскоростная |
| 1 1/8″-8 | 49215 |
| 1 1/4″-8 | 49220 |
| 1 3/8″-8 | 49225 |
| 1 1/2″-8 | 49230 |
| 1 3/4″-8 | 49240 |
| 1 7/8 дюйма | 49245 |
| 2″-8 | 49250 |
| (12 ООН) | |
| 2″-12 | 49345 |
Плашки для снятия фаски – Для снятия фаски с трубы перед сваркой. Комплект кромкообрезных плашек состоит из трех направляющих
сегментов и один режущий сегмент.
| Кат. № | Описание | Размер трубы | Используется в резьбонарезной головке | Вес | ||
|---|---|---|---|---|---|---|
| дюймов | мм | фунтов | кг | |||
| 52192 | Набор штампов для скоса 37 1/2° | 1/2-3/4 | 12-20 | Универсальный | 1 | 0,5 |
| 50960 | Набор штампов для скоса 37 1/2° | 1-2 | 25-50 | Универсальный | 1 | 0,5 |
| 52202 | Набор штампов для скоса 45° | 1/2-3/4 | 12-20 | Универсальный | 1 | 0,5 |
| 50965 | Набор штампов для скоса 45° | 1-2 | 25-50 | Универсальный | 1 | 0,5 |
Плашки для нарезания канавок — чтобы нарезать канавки на трубах для муфт механического типа, см. таблицу размеров и матрицы.
информация о голове.
Плашки для болтов для резьбонарезных головок 500B и 531, 532, 541 и 542
Трубные плашки для резьбонарезных головок № 424 и 415
Трубные плашки для резьбонарезных головок № 424 и 415
Матрицы для арматуры, для использования в резьбонарезных головках 500B, 531, 532, 541 и 542
| № по каталогу | № по каталогу | ||
|---|---|---|---|
| (UNC) | (UNC) | ||
| Правая Высокоскоростная | Размер арматуры-TPI | Правая Высокоскоростная | Размер арматуры-TPI |
| 34077 | 3/8″-16 | 85850 | 1″-8 |
| 34082 | 1/2″-13 | 79120 | 1 1/8″-7 |
| 34087 | 5/8″-11 | 85855 | 1 3/8″-6 |
| 34092 | 3/4″-10 | ||
- Отзывы
- вопросы и ответы
Свяжитесь с нами
Есть комментарии или вопросы? Мы хотели бы услышать от вас.
Регистрация продукта
Инструменты RIDGID поддерживаются лучшим покрытием в отрасли.
РИДЖИД Форум
Присоединяйтесь к сообществу и пообщайтесь с другими профессионалами уже сегодня.
Купить Резьбонарезные головки для труб | Трубные резьбонарезные станки
RIDGID Трубная головка, сплав, 1-2 дюйма NPT, 4 шт.
№ производителя 47750
$123,68
РИДЖИД Трубная головка, сплав, 1/2-3/4 дюйма NPT, 4 шт.
№ производителя 47745
$123,68
РИДЖИД Резьбонарезная головка с ручным резьбонарезным устройством, ручная, сплав
№ производителя 36345
280,96 $
РИДЖИД Трубная матрица, высокоскоростная, 1/2-3/4 дюйма, 4 шт.
№ производителя 47765
$195,07
РИДЖИД Трубная головка, высокоскоростная, 1-2 дюйма NPT, 4 шт.
№ производителя 47770
$190,10
РИДЖИД Трубная головка, для нержавеющей стали, 1/2-3/4 дюйма NPT, 4 шт.
№ производителя 47785
185,46 $
РИДЖИД Трубная головка, для нержавеющей стали, 1-2 дюйма NPT, 4 шт.
№ производителя 47790
185,46 $
РИДЖИД Набор гребенок для труб, HS, NPT, от 2 1/2 до 4 дюймов, PK5
№ производителя 38120
$345,69
УИЛЬЯМС Набор гаечных ключей Williams Spanner, Adj. Булавка, 6 шт.
Производитель № WS-476
$264,21
РИДЖИД Трубная головка, для нержавеющей стали, 1/4-3/8 дюйма NPT, 4 шт.
№ производителя 47780
185,46 $
РИДЖИД Плашка для трубной резьбы, 2 1/2-4 дюйма NPT, 4 шт.
№ производителя 26192
$301,95
РИДЖИД Трубная матрица, высокая скорость, 1/4-3/8 дюйма, 4 шт.
№ производителя 47760
$194,00
РИДЖИД Трубная головка, сплав, 1/4-3/8 дюйма NPT, 4 шт.
№ производителя 47740
$123,68
РИДЖИД Набор резьбонарезных головок с открытым храповым механизмом, от 1/8 до 2 дюймов
№ производителя 36505
1 109,50 долл. США
КОЛЕСО-РЕКС Резьбовая плашка, правосторонняя, от 1/2 дюйма до 3/4 дюйма
№ производителя 60211
$147,88
РИДЖИД Резьбонарезная головка с ручным резьбонарезным патроном, NPT, 1/4 дюйма, правая сторона
№ производителя 36880
$81,36
РИДЖИД Сменная трубная матрица, от 1/2 до 3/4 дюйма, быстрорежущая сталь
№ производителя 47855
$216,74
КОЛЕСО-РЕКС Резьбовая плашка, правосторонняя, 1 дюйм.
№ производителя 60212
$147,06
РОТЕНБЕРГЕР Автоматическая резьбонарезная головка, тип резьбы NPT
№ производителя 56265
$720,00
РИДЖИД Резьбонарезная головка с ручным резьбонарезным патроном, NPT, 1 дюйм, правая сторона
№ производителя 36900
$87,23
РИДЖИД Сменная трубная матрица, 1-1/4 дюйма, быстрорежущая сталь
№ производителя 48270
234,56 $
ДЭУОЛТ Резьбонарезная головка с плашками
№ производителя DCE700114
$147,28
ДЭУОЛТ Резьбонарезная головка с плашками
№ производителя DCE700100
$141,74
РОТЕНБЕРГЕР Ручная резьбонарезная головка, тип резьбы NPT
№ производителя 00063
$399,88
РОТЕНБЕРГЕР Автоматическая резьбонарезная головка, тип резьбы NPT
№ производителя 52500
$570,65
РИДЖИД Сменная трубная матрица, от 1 до 2 дюймов, быстрорежущая сталь
№ производителя 50960
$233,09
ДЭУОЛТ Резьбонарезная головка с плашками
№ производителя DCE700012
$117,92
ДЭУОЛТ Резьбонарезная головка с плашками
№ производителя DCE700034
$117,92
КОЛЕСО-РЕКС Головка резьбонарезного станка, от 1/2 дюйма до 1 дюйма
№ производителя 70131
$741,48
ПРОМЫШЛЕННЫЕ БРЕНДЫ SNAP-ON Микрометрический динамометрический ключ CDI, от 30 до 200 дюйм-фунтов
Производитель № 2002MRMH
$137,85
РОТЕНБЕРГЕР Резьбонарезной станок резьбонарезной головки, труба NPT
№ производителя 00064
$595,78
ДЭУОЛТ Резьбонарезная головка с плашками
Производитель # DCE700200
$153,66
РИДЖИД 3/8-дюймовая высокоскоростная резьбонарезная головка
№ производителя 37105
$134,00
РИДЖИД Резьбовая головка 811A 1/8”–2” BSPT, самооткрывающаяся, правая
№ производителя 97070
$526,41
РИДЖИД Резьбонарезная головка 1/2″ NPT 11-R
№ производителя 37040
$124,45
РОТЕНБЕРГЕР Ручная резьбонарезная головка, тип резьбы NPT
№ производителя 00066
457,18 $
Создавайте резьбу труб и кабелепроводов различных диаметров для концов труб и концов кабелепроводов, фитингов и других приспособлений с помощью этих резьбонарезных головок для использования в станках для нарезания резьбы и резки труб, а также в ручных резьбонарезных станках.
