КАКАЯ ТРУБА ЛУЧШЕ ДЛЯ СКВАЖИНЫ — ПЛАСТИК ИЛИ МЕТАЛЛ?

Скважина, сделанная из правильных материалов, служит долгие десятилетия для водоснабжения загородного дома. Один из самых часто задаваемых вопросов – Какую трубу лучше использовать для скважины – пластиковую или металлическую? Просматривая множество страниц на различных сайтах и форумах в интернете, будущие владельцы скважин видят абсолютно противоречивую информацию, о том из какого материала должна быть обсадная труба – пластик или железо? На некоторых сайтах встречаются ссылки на СНиП 2.04.02-84 “Водоснабжение. Наружные сети и сооружения” где еще в далеком 1984 году черным по белому написали, что “…. надлежит применять стальные трубы”. С тех трудных лет минуло немалым более 30 годов. За это время в нашей стране сменился политический строй, появились персональные компьютеры, сотовые телефоны и интернет ( в 84 году люди таких слов не знали), выросли новые дачные поселки, и, только наша автомобильная промышленность, руководствуясь старыми нормами, продолжает выпускать приветы из социализма на 4 колесах. Новые материалы, которые принес нам научно-технический прогресс, окружают нас везде и ежедневно. Оглянитесь вокруг – железные водопроводные трубы в Вашем доме уже давно заменили на полипропилленовые или металлопластиковые. В Санкт-Петербурге постоянные автомобильные пробки из за того, что из земли выкапывают старые изношенные металлические трубы и заменяют их на ПНД(полиэтилен низкого давления) – и водопроводные и канализационные, потому что срок службы пластика в несколько раз дольше, пластик дешевле и имеет меньшие трудо затраты по монтажу. А теперь обратимся к конкретным фактам:

Двойной вред для скважины — железо, которое растворено в воде ускоряет процесс коррозии металла, из которого сделана обсадная труба. Осадок со со временем только увеличивается, стенка трубы истончается. Процесс идет с двух сторон — и снаружи обсадной трубы и внутри — там где поднимается вода. Если железные обсадные трубы, были соединены на сварку (как по СНиПу 84 года) то в местах швов, где труба имеет неоднородный металлический состав коррозия произойдет в 2-4 раза быстрее. Вспомните кузов автомобиля из железа — зачем его покрывают мастикой? почему мастикой не мажут пластиковый бампер?

Пластиковая труба — сделана из материала нового поколения — абсолютно инертного — то есть не соединяется с водой и не вступает в химические реакции с окружающим грунтом. Толщина стенки обсадной трубы позволяет выдерживать любое грунтовое давление. Единственное, чего не позволит сделать пластиковая труба — это недобросовестным бурильщикам задавить большим весом буровой машины еще на несколько метров всю обсадную колонну труб вниз, чтобы глубина скважины получилась на 5 — 10 метров больше чем пробурили на самом деле. Пластиковая труба дает комфорт и удобство пользования скважиной.

Пластиковая обсадная труба для скважины очень удобна в последующей эксплуатации — она даст возможность вынимать насос из скважины через несколько лет после установки. Пластиковые стенки обсадной трубы свободны от ржавчины.

Железная обсадная труба, насос перестал качать после 6 лет эксплуатации. Если насос извлечь не удастся — нужно будет бурить новую скважину

Железная обсадная труба, насос не работает после 4 лет эксплуатации требуется диагностика и ремонт. Но перед этим требуется извлечь насос из скважины.

На фото: Домовладелец вызвал нашу бригаду сантехников, так как самостоятельная попытка вытащить скважинный насос, который прослужил более 6 лет и ни разу за это время не извлекался из скважины — не увенчалась успехом. Насос почти сросся с обсадной трубой при помощи ржавчины, которая мешала извлекать его на поверхность. На насосе видны остатки слоев ржавчины от обсадной трубы.

На фото: Извлечение насоса из скважины с железной обсадной трубой. Характерный желтый цвет насоса и водопроводной трубы — это ржавчина — из за железа, которое растворено в воде и из которой сделана обсадная труба. Теперь представьте как выглядит железная обсадная труба внутри этой скважины.

Вы, у себя, в внутри нового загородного дома, планируете ставить на воду железные трубы или пластиковые (металлопластиковые)? А в скважину?

Металлическая труба почти полностью забита шламом и ржавчиной. Теперь  даже полностью открытый кран на смесителе дает лишь тонкую струйку воды.

Пластиковая труба свободна от грязи и всего лишь сохранила следы ржавой воды, которая пришла из железной трубы.

Как изменился рынок бурения скважин? почему пластиковая труба так популярна?

С появлением малогабаритной техники, которая потребляет меньше ресурсов и способна протиснуться в любую калитку на участке, появилась возможность сделать скважину доступной. Спрос на неглубокие и недорогие скважины с водой остается очень высоким. Снижению цены способствовало и появление нового вида качественных обсадных труб — пластиковых!

Большая буровая установка бурит по времени быстрее чем малогабаритная, но занимает много места, требует больше топлива, дорогих запчастей и наносит урон участку. Проще найти 1 заказчика и объяснить ему, почему нужно переплачивать в 6 раз, бурить глубоко и обязательно ставить дорогую железную трубу, чем найти 6 заказчиков и всем сделать хорошо и дешево пластиковой трубой. ВНИМАНИЕ: устанавливать 20 метров железной трубы на большой буровой установке к вам не поедет ни одна компания с вероятностью 90%. Не верите? звоните спрашивайте. Вероятный ответ «- у Вас 120 метров и нужна железная труба.»

Пластиковая обсадная труба легче и дешевле железной, работать с ней проще, значит скважина будет иметь меньшие затраты на труд бурильщиков при хорошем качестве.

Железная обсадная труба легко задавливается весом буровой машины даже в кривую скважину. Она значительно дороже пластиковой и поэтому бурильщикам по 1800 руб за метр приходиться идти на хитрость — добавить метры. Попробуйте нырнуть на 120 — 160 метров и проверить стоит ли там любимая железная труба или ее поставили только до твердых пород а дальше идет открытый ствол скважины, вообще без всякой трубы.

Как продвинуть в интернете морально устаревший продукт?

Формирование общественного мнения давно уже помогает продавать мутные высокодоходные акции и сотовые телефоны, железную обсадную трубу. Интернет- биржи фриланса переполнены предложениями написать отзывы от авторов, которые зарегистрированы одновременно на 20-40 форумах. Они готовы за небольшую сумму, хорошо отозваться на любую тему, которую им закажут. Доверяйте специалистам и информации из официальных источников, и помните — прогресс всегда движется вперед, еще вчера компьютер занимал 3 этажа в одном здании а сегодня его можно носить в кармане. Сейчас пластиковая обсадная труба для скважин успешно заменяет металлическую.

Вы думаете, что посетители форумов и есть настоящие пользователи, которые заказав скважину усаживаются за компьютер и начинают писать отзывы о буровых трубах и буровых компаниях? Да, такие есть, но их не более 10-15 процентов от всех постов. Никто не будет тратить время на диалоги и анализы (болтовню), если скважина у Вас уже есть и нужно переходить к следующему этапу строительства? Владельцы всяких порталов, форумов и сайтов с отзывами сами размещают 90% информации, которая им выгодна или оплачивается рекламодателями — заказчиками, чтобы  залить грязью успешных конкурентов или прорекламировать устаревшие материалы, которые то же нужно продавать (железную обсадную трубу) например.

Как выбрать качественную пластиковую обсадную трубу?  каких видов она бывает?

Растущий рынок загородного строительства требует большое количество недорогих скважин. Яркий пример востребованности: Ежегодно, начиная с Апреля и по Октябрь включительно, бурильщики стоят в очереди на заводе и ждут по 2-4 недели когда изготовят трубу для них. По статистике Пластиковая труба устанавливается в 8 из 10 скважин в Ленинградской области.

ПНД — лучше НПВХ и лучше железной обсадной трубы. Она отличается более толстой стенкой, отсутствием раструба и большим сопротивлением сдавливанию. Все известные случаи выхода из строя скважины с пластиковой трубой произошли по вине НПВХ. Многочисленные исследования, которые ежегодно проводят производители пластиковых труб говорят о том, что пластиковая обсадная труба обладает необходимой жесткостью и устойчивостью к внешним воздействиям, а по способности сопротивляться ржавчине — превосходит металлическую обсадную трубу

Сертификат соответствия, подтверждающий качество обсадной пластиковой трубы

Пластик или металл – Буровая компания “Водорезерв”

 Сегодня в интернете, да и на словах народ передаёт по «сарафанному радио» о новых технологиях, новых внедрениях, якобы используемых в других странах, так в нашей статье пойдет разговор об установке пластиковых труб в скважины для воды. Так что же это такое пластиковая труба при бурении скважин на воду, хорошо это или плохо и если эта труба хороша, то какие её плюсы, а если установка пластиковой трубы плохо для скважины или для пользователей, то какие её минусы. В этой статье мы бы хотели окончательно развеять все вопросы и рассказать Вам, что такое обсадная пластиковая труба для скважин, ее плюсы и минусы. Мы рассмотрим нормативную техническую документацию, которая регламентируют качество выполненных работ по бурению водозаборных скважин или другими словами бурение скважин на воду, в соответствие с которой выбираются материалы и технические решения при производстве буровых работ, помочь вам для себя определить, что может использоваться при решение вопросов водоснабжения вашего дома, а что нельзя. Мы изучили практику установки пластиковых труб в скважинах не только в России, но и в других странах, отзывы на различных форумах, и постараемся объединить всю собранную информацию в этой статье. Ведь не качественные и неправильно подобранные материалы могут стоить Вам, не только ваших денег, но и самого главного – здоровья, а здоровье, как известно не купишь ни за какие деньги.


Давайте рассмотрим все по порядку:


.
2. Не всегда стоит гнаться за дешевизной при производстве работ связанных с бурением скважин. Мы понимаем, что бурение скважин на воду удовольствие не из дешевых, но вы должны знать, что дешевые пластиковые трубы для скважин (пластиковые трубы применяемые на сегодняшний день стоят в 3-5 раз дешевле металлических) могут нанести вред вашему здоровью, так нам, как буровой компании, одним из поставщиков пластиковых труб, была предложена пластиковая труба ПВХ или НПВХ значительно дешевле чем труба по ГОСТ 18599-2001-50, Стандарт распространяется на напорные трубы из полиэтилена, предназначенные для трубопроводов, транспортирующих воду, но не предназначенные для установки её в скважину в качестве обсадной, потому как эти трубы испытывают давление изнутри, а трубы обсадные скважинные должны сдерживать давление снаружи.

Внешне пластиковые трубы не имеют никак не отличий, но в трубах предлагаемых не добросовестными буровыми компаниями , использующих при строительстве скважин пластиковые трубы, есть маленькое «Но» про которое поставщик решил умолчать, и это «Но» позволило уменьшить стоимость трубы. Маленький экскурс в производство пищевого и технического пластика – поливинилхлорида (ПВХ) НПВХ, ПНД, полипропилена, полиэтилена, полистирола и поликарбоната, разницу вы никогда не заметите, если не являетесь специалистом в этой области. Какие обсадные трубы надо использовать в скважинах для воды? Конечно сами по себе полимеры не токсичны и очень инертны. Но некоторые растворители, технологические добавки, а так же продукты химического распада оказывают токсическое воздействие. Это может происходить при обыкновенном хранении, если пластик используется в разрез техническим требованиям, так пластиковые трубы находясь в скважине, могут подвергаться температурам от -38°C зимой до +40°C при попадании прямых солнечных лучей летом.
И самое главное пластиковые материалы подвергаясь такому изменению, а так же старению, выделяют химические соединения которые далеко не благотворно влияют на здоровье человека. Поливинилхлорид из которого состоят обсадные пластиковые трубы – это полимер на основе хлора. Он распространен во всем мире, поскольку очень дешев, соответственно многие бурильщики стали использовать дешевые пластиковые трубы для скважин. Из Поливинилхлорида делают различную тару одноразовую посуду, бутылки для напитков, коробочки для косметики, тару для бытовых химикатов. Обратите внимание, если пластик используется для хранения пищи, то он не подвергается большому перепаду температур и продукты, хранящиеся в них, вы обычно храните в холодильнике, при этом не рекомендуется использовать пластиковые бутылки и контейнеры для многократного хранения продуктов питания в них.

Со временем ПВХ начинает выделять очень вредное канцерогенное вещество – винилхлорид.

Эксперты считают, что пластик сохраняет свою нейтральность только в отсутствии кислорода, пока вода сохраняет свой первоначальный химический состав. Но вода в скважинах может менять свой химический состав от времени года или в случае интенсивного пользования скважиной, может открыться новый водонесущий горизонт, который соединившись с вашим, изменит химический состав воды, что может изменить свойства пластика.

Пластиковую трубу выдавило из скважины после продувки скважины компрессором. Скважина заилилась и простая просьба продуть скважину компрессором закончилась вылетом обсадной пластиковой трубы из скважины.

5. На сайте одной из буровых компаний, которая производит бурение скважин на воду в Юго-Западной части Ленинградской области с применением обсадных пластиковых труб для скважин, есть ссылка на ГОСТ 18599-2001-50 «Трубы напорные из полиэтилена». Ссылаясь на этот ГОСТ, они осуществляют использование этих труб в качестве обсадной колонны в скважинах, но, к сожалению, в соответствие с пунктом 1 этого ГОСТа, данные пластиковые трубы «используются в качестве трубопроводов», которые не предназначены для использования их как обсадные трубы для водозаборных скважин, которые постоянно испытывают не только статические нагрузки со стороны грунта, но динамические нагрузки, возникающие при использовании насосов.

Хотим заметить, что так же данный ГОСТ 18599-2001-50 предусматривает использование данных труб при температуре от 0°C до 40°C, а как вы сами понимаете часть обсадной трубы находится на поверхности земли, и подвержена воздействию температур до минус 38°C, а иногда зимой в Ленинградской области температура опускается еще и ниже. Трубопроводы укладываются на глубину промерзания не более 1,80 метра, и производится обсыпка сеянным песком, и при прокладке этих труб в качестве трубопровода, трубы находятся в герметичном контуре в котором кроме воды ничего нет, то есть данный ГОСТ не разрешает использовать пластиковые обсадные трубы в скважинах, глубина которых значительно превышает 1,8 метра и присутствует возможность постоянного воздействия кислорода, т.е воздуха на открытую часть трубы, а наоборот, в соответствие с ним использование пластиковых труб в качестве обсадных, категорически запрещено. Что касается ТУ (технических условий), вы наверно хотя бы раз в своей жизни смотрели передачу «Контрольная закупка» в которой телеведущий Антон Привольнов постоянно предупреждает потребителей товаров и услуг, обращать внимание на то, чтобы товары или услуги были выполнены по ГОСТ-ам и СНиП-ам, а не по ТУ (техническим условиям) .
И знайте, что технические условия разрабатывает непосредственно производитель товаров, а не надзорные государственные органы, то есть, ТУ можно разработать какое угодно главное, чтоб это ТУ устраивало производителя работ, а не вас как потребителя, и никто препятствовать в этом не будет. А проблемы в дальнейшем могут возникнуть у Вас, и Вы, потом уже в суде будите доказывать Вашу правоту. Но в любом случае многие буровые компании производящие бурение скважин на воду имеют юридический отдел и бороться с ними, Вам, будет очень тяжело, по этому лучше всего, это заключить договор с компанией которая выполняет все согласно нормативным документам т.е. СНиП-ам, а трубы которые устанавливаются в скважины произведены согласно ГОСТ-ам утвержденным правительством нашей страны.

6. Наша буровая компания «Водорезерв» не однократно производила бурение скважин у заказчиков, которые уже были пробурены скважины с пластиковой обсадной трубой, им пришлось перебуривать скважины, так как они были не пригодны к эксплуатации.

Проанализировав данные ситуации, мы можем с большой уверенностью сказать, что проблемой служило именно использование пластиковых труб для скважин. Из-за не возможности пластика воспринимать нагрузки, созданные горным давлением (давление горных пород, слоев и т.д.) и давлением бурового станка, происходят ситуации, в которых буровые мастера не всегда имеют возможность опустить трубы на проектную глубину, или со временем под действием подземных вод происходит смещение горных пород, что приводит к деформации пластика и как следствие заклинивание насосного оборудования. В связи с этим дальнейшая эксплуатация водозаборной скважины невозможна. При обращении в буровые компании или к частникам, которые производили бурение скважин на воду на вашем участке и установили пластиковые трубы, по поводу заклинившегося насоса или невозможности опустить в скважину водозаборное оборудование, вам ответят, что произошло смещение грунта и трубу смяло, а это извините, природное явление, т.е. форс-мажор, а значит гарантии не подлежит и предложат вам пробурить новую скважину, опять же с пластиковой трубой.

7. Так же наши специалисты, часто сталкиваются с просьбой провести обустройство скважины с пластиковой трубой, но мы не всегда можем провести данный вид работ. Поскольку есть некоторые неудобства, из-за невозможности произвести монтаж скважинного адаптера (специального устройства, которое позволяет производить монтаж и демонтаж насосного оборудования в скважине на глубине промерзания), который не помещается в пластиковую трубу из-за малого внутреннего диаметра пластиковой трубы. В некоторых случаях при большом опыте монтажников и специального инструмента можно произвести монтаж скважинного адаптера, в таком случае приходится использовать насос диаметром 3 дюйма, стоимость которого в 2-2,5 раза выше стандартного 4-х дюймового насоса. Согласитесь бурение скважин на воду не такое дешёвое удовольствие, и производить лишние траты на насос не очень интересно. И самое главное, допустим, что обустройство вашей скважины выполнено, но наступила зима, на улице -20°C, пластик на морозе становится очень хрупким, и если у вас произошла какая-либо авария с насосным оборудованием, то монтаж-демонтаж данного оборудования может привести к повреждению пластиковой трубы находящейся в зоне промерзания.

Ну и самое главное по какой причине монтаж насосного оборудования совмещен с риском того , что пластиковая труба прогнётся под давлением породы на глубине, и что может привести к заклиниванию насоса при его замене, в этом случае все “шишки” валятся на монтажников водозаборного оборудования, с требованием возместить не только стоимость насоса, но и самой скважины.

8. Многие буровые компании в начале 2000-х годов пытались перейти на пластиковые обсадные трубы, но со временем почти все отказались от использования данной продукции, из-за нареканий, поступавших со стороны заказчиков и непосредственных исполнителей. Буровые мастера рассказывали, что бывали случаи, когда опускали трубы они выскакивали из резьбы и улетали на забой скважины. На данный момент, положительных отзывов о пластиковых трубах для скважин практически нет, есть только положительная реклама, да рассуждения людей далеких от участия в процессе проведения буровых работ.
На наш взгляд, Все это свидетельствует о невозможности использования пластиковых обсадных труб при бурение скважин на воду. Пластик нашел широкое применение во многих отраслях и сферах нашей жизни, но только не в бурение скважин. У металлической стальной трубы есть один недостаток, она при контакте с кислородом окисляется и ржавеет, но это не так существенно, так как в подземной пластовой воде нет кислорода не связанного с молекулой водорода, поэтому окисление не происходит.
В мировом сообществе растет обеспокоенность повсеместного использования пластиковой пищевой упаковки, ее влияние на здоровье людей и окружающую среду. Многие супермаркеты разных стран мира добровольно отказываются от использования пластиковых пакетов и призывают к этому своих покупателей. Как показали многочисленные исследования, вещества выделяемые пластиковыми материалами помимо разрушения эндокринной системы, повинены так же в расстройствах нервной системы, нарушения репродуктивной функции и в возникновении раковых заболеваний. Австралия, Канада, Новая Зеландия, Филиппины, Тайвань и Великобритания разрабатывают планы по введению запрета или налогов на использование пластиковых пакетов, которые производятся по той же технологии, что и пластиковые трубы. Во многих странах законодательно стараются ограничить использование пищевого пластика, так в Танзании полиэтиленовые пакеты были признаны властями опасными для здоровья граждан страны и экологии. Производство, импорт и использование в повседневной жизни полимерных пакетов толщиной 30-65 микрон в стране отныне официально запрещено законом.

  На сегодняшний день, мы получаем большое количество звонков от людей получающих не верную информацию о полезности пластика, а соответственно и о трубах которые устанавливают в водозаборные скважины. Хотим напомнить, что на сегодняшний день нет ни одного нормативного докумета, разрешающего установку в скважины пластиковых труб, в том числе и полипропиленовых, поликабонатных и других труб типа ПВХ. Но норамативы предназначены для определения качества проводимых работ и в них не прописываются запреты на что-либо, а по законам нашей страны, что не запрещено, то разрешено, чем с успехом пользуются не добросовестные личности предоставляющие услуги на бурение водозаборных скважин. Заверения таких не добросовестных бурильщиков, которые утверждают, что имеют те или иные гигиенические сертификаты на обсадные трубы, не всегда правдивы или если быть точными в выражениях, то например платиковые трубы, которые чаще всего используют бурильщики произведенные по ТУ 2248-001-84300500-2009, сохраняют свои свойства всего на протяжении 2-х лет, о чем и говориться в техническом описании данного ТУ, но к сожалению это никто не читает и об этом и не говорит.
Да в России в отличии от других стран не запрещено использовать в качестве обсадных труб, пластиковые трубы. Но поскольку всё буровое оборудование выпускается для работы по нормативам Госстроя РФ, т.е. для скважин с металлическими трубами, то хотим вас предостеречь, что в случае ремонта скважины данный буровой инструмент при опускании в пластиковую трубу, просто её порвет. По этому знайте, что скважины с пластиковой трубой не ремонтнопригодны, поскольку не существует бурового инструмента для ремонта скважин обсаженных пластиком.
Так же, Вам, уважаемые заказчики ни кто никогда не скажет о некоторых особенностях проведения сертификации, поскольку, по регламенту существующему на сегодняшний день в Российской Федерации, данные химической стойкости полимеров (стойкость тех или иных материалов к химическим веществам и окружающей среде обозначена производителем справочно) ни производитель, ни официальные учреждения, выдающие всевозможные заключения и сертификаты, не могут гарантировать на законных основаниях химическую стойкость того или иного полимера при низких температурах, т.к. (согласно регламента), все испытания и сертификация проходят при температуре 23 градуса по Цельсию и 50% относительной влажности. А как известно когда полимерные трубы опускаются в скважину и начинают взаимодействовать с водой температура которой около 3 градусов по Цельсию, соответственно и температура труб уменьшается, а значит и начинаются как физические так и химические изменения в данных трубах, что может приводить к выделению вредных для человека химикатов.
Хотим напомнить вам, что даже пищевой пластик не рекомендуется использовать более 5-ти месяцев, а соглашаясь на установку в скважину пластиковой трубы, вы подвергаете себя риску использовать неизвестный пластик, т.к. у Вас нет полной уверенности, что данные обсадные трубы, выполнены с соблюдением всех технических условий, что и контейнеры из пищевого пластика.
По этому, прежде чем остановить свой выбор на пластиковой трубе, взвесите все за и против.

пластиковая или металлическая труба для скважины?

При бурении скважины формируется обсадная колонна. Она состоит из вертикальных труб, по которым вода поднимается наверх. Обсадка формирует стенки канала, не дает почве осыпаться. Она изолирует питьевую воду от грязной воды из верхних слоев почвы.

Тип обсадки влияет на цену метра бурения. У владельцев загородных участков возникает вопрос: что лучше, пластиковая или металлическая труба для скважины. Рассмотрим характеристики разных материалов, их достоинства и недостатки.

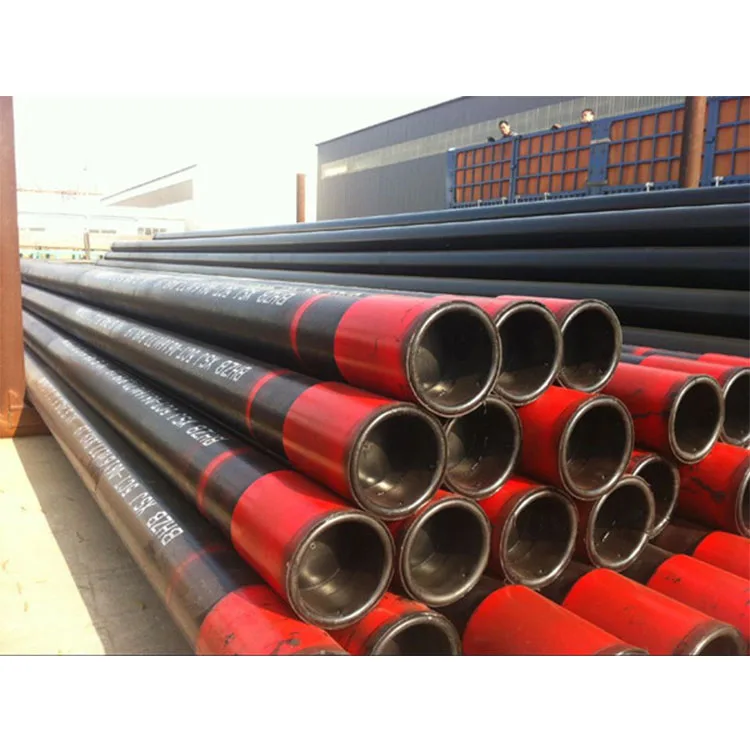

Железные трубы и их недостатки

Между сторонниками пластиковых и стальных труб разворачиваются жаркие споры. Сторонники металла ссылаются на советские ГОСТы и СНиПы. В них сталь упоминается как самый надежный материал для систем водоснабжения. Однако составители старых нормативных документов жили в мире, где не было пластиковых аналогов.

Говоря о достоинствах стальной обсадки, советские инженеры сравнивали ее только с асбестом. В наши дни стандарты пока не были пересмотрены, несмотря на очевидные недостатки железа по сравнению с пластиком. Современные инженеры считают, что стальная обсадка скважин морально устарела, как в свое время это произошло с асбестом.

Главные недостатки стальной обсадки:

  • Образование коррозии и ржавчины во влажной среде.
  • Загрязнение питьевой воды частицами железа.
  • Уже растворенное железо ускоряет коррозию стенок.
  • Малый срок службы металла по сравнению с пластиком.
  • Ржавчина может забить насос через 4-6 лет после его установки.
  • Когда канал забивается ржавчиной, снижается напор воды в системе.

Многие компании признали достоинства пластика. Новый материал применяется в сфере ЖКХ для обустройства систем водоснабжения и канализации. Устаревшие конструкции заменяют на легкий, практичный и долговечный пластик. При бурении лучше сразу установить современный материал, чтобы не тратить деньги на частый ремонт.

ПНД: «за» и «против»

Многие люди считают, что есть два варианта обсадной трубы для скважины: металл или пластик. Но существуют разновидности пластика: ПНД и нПВХ. Нужно понимать их отличия, чтобы выбрать тип обсадной колонны.

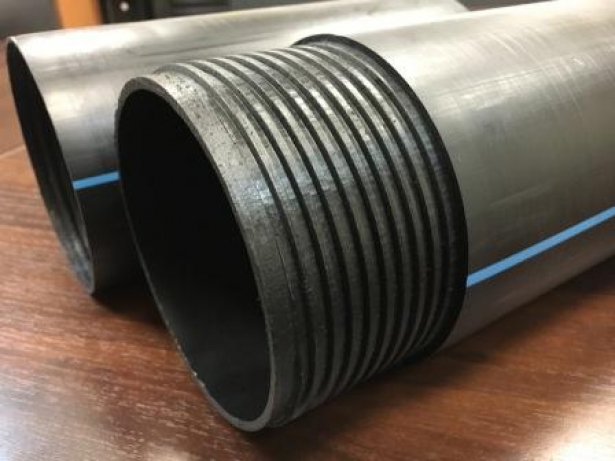

ПНД изготавливается из полиэтилена методом шнековой экструзии. Для изготовления может применяться переработанный пластик. Например, канистры от моторного масла или медицинские шприцы. Нельзя гарантировать, что во вторичном пластике нет вредных веществ. Вторичная переработка – это хорошо. Но не при производстве труб, предназначенных для питьевой воды.

К достоинствам ПНД относится низкая цена, длительный срок службы, простая схема монтажа. Но главным недостатком ПНД труб является высокая эластичность. При строительстве горизонтальных трубопроводов ПНД изделия гнутся без дополнительных соединений.

Из-за высокой гибкости нельзя применять ПНД как единственный материал для обсадки. Он будет деформироваться из-за давления грунта. Это привело к появлению мифа о хрупкости пластиковых труб, которое не применимо к нПВХ. ПНД трубам требуется укрепление железным кондуктором. А недостатки железа при обустройстве скважин были перечислены выше.

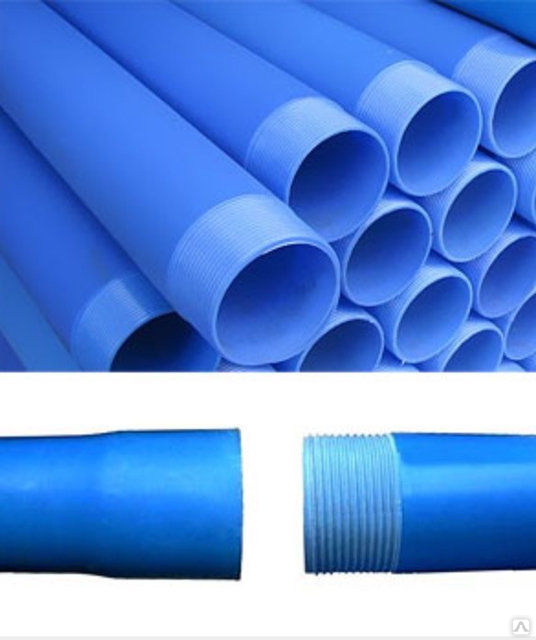

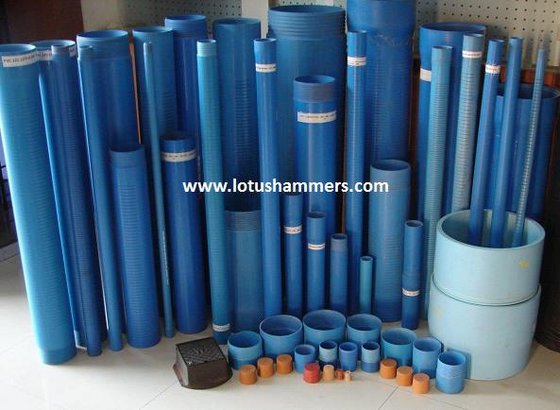

нПВХ: долговечность, безопасность, комфорт

Название материала расшифровывается как непластифицированный поливинилхлорид. В составе нет добавок-пластификаторов, которые снижают прочность изделий. Колонна получается более жесткой по сравнению с ПНД. Не требуется укрепления стенок железным кондуктором. Это снижает цену обустройства, повышает экологическую чистоту скважины.

Преимущества нПВХ для обсадки скважин:

  • Срок службы обсадной колонны – от 50 лет.
  • В составе отсутствуют вредные вещества.
  • Материал не влияет на химический состав воды.
  • Способность выдерживать ежегодные перепады температуры почвы.
  • Устойчивость к перепадам давления, гидроударам.
  • На гладких стенках не откладывается ил, не размножаются бактерии.
  • Вода быстро подается на поверхность по гладким стенкам.
  • Универсальность: материал можно использовать на любых почвах.
  • Подходит для скважин глубиной 200 метров и более.
  • Высокая скорость монтажа обсадной колонны.

Трубы нПВХ стоят немного дороже аналогов из ПНД. Однако разница в цене полностью оправдана за счет эксплуатационных характеристик. Материал отличается гарантированной чистотой. Состав не содержит вредных добавок.

нПВХ сложно и невыгодно перерабатывать. Поэтому в составе не может содержаться опасных веществ.

Выводы

После сравнения характеристики материалов, можно ответить, какая труба лучше для скважины на воду. Обсадная колонна нПВХ будет лучшим вариантом для обсадки. Материал не загрязняет воду, не подвержен коррозии, служит до 50 лет и более, подходит для обсадки скважин на песок и известняк. Мы устанавливаем нПВХ колонны, подбирая диаметр и толщину стенок труб в зависимости от условий бурения.

ТАБЛИЦА 4-2 Кажущийся модуль упругости и типичное безопасное напряжение растяжения

Типовой кажущийся модуль упругости

Типичное безопасное тяговое усилие

Продолжительность

ПЭВП

ПЭНД

Продолжительность

ПЭВП

ПЭНД

Краткосрочный 10 часов 100 часов 50 лет

110 000 фунтов на кв. дюйм 57 500 фунтов на кв. дюйм 51 200 фунтов на кв. дюйм 28 200 фунтов на кв. дюйм

87 000 фунтов на кв. дюйм 43 500 фунтов на кв. дюйм 36 200 фунтов на кв. дюйм 21 700 фунтов на кв. дюйм

30 мин 60 мин 12 часов 24 часа

1300 фунтов на кв. дюйм 1200 фунтов на кв. дюйм 1150 фунтов на кв. дюйм 1100 фунтов на кв. дюйм

1000 фунтов/кв. дюйм 900 фунтов/кв. дюйм 850 фунтов/кв. дюйм 800 фунтов/кв. Изгиб или разрушение кольца является пределом производительности для пластиковых труб, которые подвергаются сжимающему усилию, а отклонение кольца является пределом производительности, связанным с изгибом кольца.

Прогиб снижает устойчивость трубы к внешним нагрузкам. Установка ГНБ может привести к прогибу кольца под действием грунтовых нагрузок, изгибающих нагрузок и сил плавучести. Допустимые пределы прогиба труб зависят от многих факторов. Диаметральное отклонение ограничено геометрической стабильностью и деформацией изгиба, возникающей в стенке трубы из-за отклонения. Далее будет рассмотрена геометрическая устойчивость (коллапс). Максимальный прогиб, который может выдержать труба до того, как она станет неустойчивой, зависит от ряда факторов, но обычно неустойчивость возникает при прогибе более 20% в грунте над уровнем грунтовых вод и при прогибе более 15% в грунте ниже уровня грунтовых вод. Обычно применяется коэффициент безопасности. АСТМ F-894 дает долговременную деформацию для труб под давлением от 7,5 до 3 процентов в зависимости от DR трубы (см. Таблицу 4-3). Трубы, работающие под внутренним давлением, также подвергаются дополнительной нагрузке из-за того, что внутреннее давление пытается скруглить трубу. Из-за этого обычно ограничивают прогиб труб под внутренним давлением. В Таблице 4-3 приведены некоторые расчетные пределы прогиба для полиэтиленовых труб.

Для расчета прогибов колец используйте больший из прогибов, возникающих в результате нагрузок на грунт при отсутствии боковой поддержки или в результате выталкивающей деформации из-за веса бурового раствора. Первое уравнение предназначено для прогиба кольца при изгибе; второй, для деформации плавучести:

_E__Уравнение 4-11

ТАБЛИЦА 4-3 Расчетные пределы прогиба для полиэтиленовых труб

СПЗ

Предел прогиба безнапорной трубы (% диаметра)

Напорная труба с пределом прогиба (% диаметра)1

21

7,5

7,5

17

7,5

6,0

15,5

7,5

6,0

13,5

7,5

6,0

11

7,5

5,0

9

7,5

4,0

7,3

7,5

3,0

  • sup>1 Пределы прогиба для напорных трубопроводов в 1,5 раза превышают пределы кратковременного прогиба, указанные в ASTM F-714.
  • sup>1 Пределы прогиба для напорных трубопроводов в 1,5 раза превышают пределы краткосрочного прогиба, указанные в ASTM F-714.

где:

  • AD = процент деформации кольца Pnet = давление грунта, фунт/кв.дюйм DR = соотношение размеров трубы E = модуль упругости (обычно долговременный), фунт/кв.дюйм
  • 088* грязь „ * D * (DR -1)4 %AD =-weHH-V-L * 100 Уравнение 4-12
  • вп>бЕ * DR

где:

  • ADb = процент прогиба кольца
  • суп>двес

D = внешний диаметр трубы, дюймы DR = соотношение размеров трубы E = модуль упругости (обычно долговременный), фунт/кв. Эта сила вызывает сжимающие напряжения в стенке трубы, которые могут привести к разрушению трубы. Как упоминалось выше, для ГНБ считается, что труба не имеет боковой опоры от грунта. Уравнение 4-13, известное как уравнение Леви, часто используется для определения допустимого чистого внешнего давления разрушения трубы с установленным ГНБ. 9

Уравнение 4-13

где:

E = кажущийся модуль упругости для указанной трубы u = коэффициент Пуассона (долговременная нагрузка 0,45; кратковременная нагрузка 0,35) DR = соотношение размеров трубы fo = коэффициент компенсации овальности

Н = коэффициент безопасности (обычно 2,0 или выше)

Коэффициент компенсации овальности показан на Рисунке 4-4. Приведенные выше уравнения можно использовать для расчета обратного хода после применения дополнительного понижающего коэффициента из-за тянущей силы, приложенной к продуктопроводу. В главе 7 подробно рассматриваются силы отталкивания.

Критической нагрузкой для глубоких пересечений ГНБ труб из ПЭ и ПВХ обычно являются нагрузки изгиба, вызванные давлением бурового раствора в кольцевом пространстве вокруг трубы. ПВХ обеспечивает более высокое давление изгиба, чем ПЭ, но

РИСУНОК 4-3 Коэффициент компенсации овальности

значительно ниже, чем у стали. Таблицы 4-4 и 4-5 показывают критическое давление потери устойчивости (смятия), обычно используемое для труб из ПЭ и ПВХ.

Изделия из ПЭ и ПВХ имеют гораздо меньший радиус изгиба, чем сталь, и радиус изгиба буровой штанги обычно определяет допустимый радиус изгиба траектории бурения. Радиус изгиба должен быть достаточно большим, чтобы обеспечить минимальную деформацию и напряжение изгиба. Рекомендуемый минимальный радиус изгиба может быть предоставлен производителем трубы. Таблицы 4-6 и 4-7 показывают допустимый радиус изгиба, обычно используемый для труб из ПЭВП/ПЭ и ПВХ.

Соображения относительно нагрузки от обратного хода. Установка жесткого диска может оказывать значительное тянущее усилие на трубу продукта. В то время как в главе 7 этой книги подробно рассматриваются тяговые нагрузки жесткого диска, здесь приводится краткое обсуждение этой темы. Определение того, какой процент от общей силы отталкивания будет передаваться на продуктопровод, в лучшем случае представляет собой сложную задачу. Тяговое усилие, которое преодолевает комбинированное сопротивление трения, эффект шпиля и гидрокинетическое сопротивление, прикладывается к тянущей головке и первому стыку товарной трубы, а интенсивность осевого растягивающего напряжения возрастает по всей длине тяги. Растягивающие силы на трубе вызваны частичными силами сопротивления из-за веса или сил плавучести, когда трубу втягивают в скважину и через нее.

ТАБЛИЦА 4-4 Типичное критическое давление потери устойчивости ПЭВП

Критическое давление потери устойчивости (смятие), PE; psi

ТАБЛИЦА 4-4 Типичное критическое давление потери устойчивости из ПЭВП

Критическое давление потери устойчивости (смятие), PE; фунтов на квадратный дюйм

СПЗ

7,3

9

11

13,5

15,5

17

21

Краткосрочный

1 003

490

251

128

82

61

31

100 часов

488

238

122

62

40

30

15

50 лет

283

138

71

36

23

17

9

4. 1 Основы проектирования жестких дисков 101

ТАБЛИЦА 4-5 Типичное критическое давление изгиба ПВХ

Соотношение размеров

Давление (psi)

14

426

18

190

25

67

32,5

27

41

14,6

51

7,4

ТАБЛИЦА 4-6 Типовой минимальный радиус изгиба для полиэтиленовых труб, соединенных наплавкой; Изгиб

Радиус

основан на внешнем диаметре трубы.

СПЗ

Допустимый радиус изгиба

<= 13,5

R = 20 наружных диаметров трубы

> 13,5 до 21

R = наружный диаметр трубы в 25 раз больше

> 21

R = наружный диаметр трубы в 30 раз больше

Труба с фитингами или фланцами на изгибе R = 100 наружному диаметру трубы

ТАБЛИЦА 4-7 Типовой минимальный радиус изгиба для труб из ПВХ, соединенных наплавлением; Изгиб

Радиус

основан на внешнем диаметре трубы.

Номинальный размер трубы (дюймы)

Минимально допустимый радиус изгиба (футы)

4

100

6

144

8

188

10

232

12

275

14

319

16

363

18

406

20

450

24

538

30

667

36

798

42

927

48

1058

Загружено с веб-сайта Digital Engineering Library @ McGraw-Hill (www. digitalengineeringlibrary.com) Copyright © 2004 The McGraw-Hill Companies. Все права защищены. Любое использование регулируется Условиями использования, изложенными на веб-сайте.

Усилие усиливается при протягивании трубы по изгибам и при сопротивлении из-за жесткости трубы. Требуемая растягивающая сила на переднем конце трубы для продукта будет меняться во время отвода. Максимальное время, в течение которого труба испытывает тянущее усилие, приходится на тянущий конец. Задний конец сегмента трубы имеет нулевое приложенное растягивающее напряжение в течение нулевого времени. Растягивающее напряжение не должно превышать допустимое растягивающее напряжение для трубы. Увеличение толщины стенки трубы позволит увеличить общую силу тяги, но более толстая стенка также прямо пропорционально увеличивает вес на фут трубы. Выбор трубы с более толстыми стенками может не обязательно уменьшить напряжения, а только увеличить абсолютное значение тягового усилия.

Общепринятой практикой для контроля этой нагрузки и уменьшения отталкивающей нагрузки является заполнение трубопровода водой во время установки. Вода будет противодействовать внешнему давлению изгиба и поможет обеспечить нейтральную плавучесть трубы продукта. Критической нагрузкой для неглубоких пересечений ГНБ с изделиями из ПЭ и ПВХ обычно является нагрузка на откат. При выборе стандартного DR трубопровода для продукта следует использовать инженерную оценку, чтобы противостоять нагрузке отталкивания. Меньшие значения DR приведут к более жесткой трубе из ПЭ/ПВХ. Во время проектирования первым шагом обычно является выбор DR путем определения требований DR к внутреннему давлению (или других гидравлических требований). Этот DR используется в предварительных расчетах, чтобы определить, способен ли он выдерживать эксплуатационные нагрузки от земли, воды и грунтовых вод. Следующим шагом обычно является проверка DR на соответствие ожидаемым силам установки (отвода). На основе этих шагов выбирается DR, удовлетворяющий всем трем требованиям. Обычно некоторые напряжения в стенках трубы возникают в результате сочетания внутреннего давления и изгиба стенки. Однако внутреннее давление и внешние эксплуатационные напряжения обычно рассматриваются независимо друг от друга. Это допустимо, поскольку пластиковая труба является пластичным материалом, и разрушение обычно вызывается средним напряжением, а не локальными максимумами. Расчетная тяговая нагрузка не должна превышать рекомендуемый производителем максимум. Таблицы 4-8 и 4-9обеспечивают типичные максимальные тяговые нагрузки для труб из ПЭ и ПВХ.

Сопротивление трубы вытягиванию в скважине зависит в первую очередь от силы трения, создаваемой между трубой и отверстием или трубой и поверхностью грунта в зоне входа, сопротивления трения между трубой и буровым раствором, эффекта шпиля на изгибах, и вес трубы. Как упоминалось ранее, выталкивающая сила, толкающая пустую трубу к вершине ствола скважины, заставит трубу тереть вершину. Во время отвода движущийся буровой раствор смазывает контактную зону. Если бурение остановится или если труба или поток бурового раствора прекратятся, труба, слегка прогибаясь по кольцу под действием выталкивающей силы, может вытолкнуться вверх и выдавить смазочный раствор. Результирующее трение при запуске заметно увеличивается. Тяговая нагрузка для отделения полиэтиленовой трубы от бурового раствора может быть очень высокой. Этой ситуации лучше всего избежать, используя трубы с более высокой кольцевой жесткостью, вставляя полную, а не пустую трубу, и продолжая безостановочное бурение.

Максимальное растягивающее напряжение внешнего волокна не должно превышать безопасное напряжение растяжения. Максимальное растягивающее напряжение внешнего волокна получается путем взятия суммы растягивающих

ТАБЛИЦА 4-8 Типичные безопасные тянущие нагрузки для полиэтилена

Безопасная тянущая нагрузка за 24 часа; фунты

Безопасная тяговая нагрузка в течение 24 часов; фунты

ТАБЛИЦА 4-8 Типовые безопасные тяговые нагрузки для полиэтилена

Труба

ПЭ

ПЭВП

2-дюймовый SDR 11

1 525

1 875

4-дюймовый SDR 11

5 470

6 732

6-дюймовый SDR 11

11 855

14 590

8-дюймовый SDR 11

20 093

24 729

8-дюймовый SDR 13,5

16 675

20 524

10-дюймовый SDR 11

31 213

38 416

12-дюймовый SDR 11

43 908

54 040

12-дюймовый SDR 13,5

36 440

44 848

24-дюймовый SDR 11

155 577

191 480

24-дюймовый SDR 17

104 220

128 271

36-дюймовый SDR 11

350 048

430 829

36-дюймовый SDR 17

234 496

288 610

напряжение в трубе из-за силы вытягивания, гидрокинетической силы натяжения и растягивающего изгибающего напряжения из-за кривизны трубы. Во время отвода рекомендуется контролировать тяговое усилие и использовать слабое звено (например, трубу с более высоким DR) или другой безотказный метод, чтобы предотвратить перенапряжение трубы. Осевое растягивающее напряжение из-за тяговых усилий не должно превышать безопасную тяговую нагрузку. Допустимые значения безопасного вытягивания для газовой трубы приведены в стандарте ASTM F-1804-97 «Определение допустимой растягивающей нагрузки для полиэтиленовой (ПЭ) газовой трубы во время втягивания». После вытягивания трубе может потребоваться несколько часов (обычно равных продолжительности вытягивания), чтобы оправиться от осевой деформации. При вытягивании из рассверленного отверстия наконечник тяги должен быть выдвинут примерно на 3 процента от общей длины тяги. Упругое напряжение восстанавливается немедленно, а вязкоупругое растяжение запоминает свою первоначальную длину и восстанавливается в течение ночи. После протяжки трубу следует осмотреть. Значительно овальная или сплющенная труба является признаком разрушения и того, что труба была перегружена во время вытягивания. Глубокие царапины или выбоины могут снизить номинальное давление трубы и увеличить нагрузку. Общепринятое эмпирическое правило требует, чтобы трубы с царапинами или выбоинами глубиной более 10 процентов от толщины стенки трубы должны быть заменены. В некоторых случаях это может быть ограничительным, и могут потребоваться другие технические решения.

Продолжить чтение здесь: Труба из высокопрочного чугуна

Была ли эта статья полезной?

DMPVCCOMPLETE Полный комплект сверлильной машины для ПВХ/ПЭ 04404

Описание

Сверлильный станок для ПВХ/ПЭ используется для прорезания стенки трубы через корпоративный упор, вставленный в сервисную опору под давлением.

DMPVC COMPLETE поставляется в пластиковом ящике для инструментов и включает в себя DMPVCBASE вместе с корпусными адаптерами и фрезами для оболочек из ПВХ/ПЭ для буровых работ на 3/4” и 1”. Переходники NPT на CC corp и торцевой ключ на 7/16 дюйма дополняют комплект.

  • Просверлите стенку трубы, пока система находится под давлением.
  • Ход сверла позволяет обрабатывать стенки из ПВХ, С900 и ПЭ толщиной до 1 1/8″.
    • Стальные детали
  • покрыты гальваническим или порошковым эпоксидным покрытием для защиты от коррозии.
  • Размер: 3/4 дюйма и 1 дюйм

Доставка и возврат

Вкладка «Пользовательский продукт»

Часто задаваемые вопросы

Nam tempus turpis at metus scelerisque placerat nulla deumantos solicitud felis. Pellentesque diam dolor, elementum etos lobortis des mollis ut risus. Sedcus faucibus an sullamcorper mattis drostique des commodo pharetras loremos.

  • Nam tempus turpis an metus loremous nulla deumantos?

    Nam tempus turpis at metus scelerisque placerat nulla deumantos solicitud felis. Pellentesque diam dolor, elementum etos lobortis des mollis ut risus. Sedcus faucibus an sullamcorper mattis drostique des commodo pharetras loremos. Donec pretium egestas sapien mollis. Suspendisse vestibulum lectus in lectus volutpat danos dapibus purus pulvinar.

  • Dinterdum pretium de dan mauris condimentus?

    Etiam id faucibus enim, eget mattis augue. Sed a felis eget tellus cursus commodo. Vivamus elementum elit quis neque feugiat molestie ut condimentum metus. Duis tempus tortor mollis, congue diam et, ornare sapien. Ut sed interdum sem. Vivamus facilisis, libero in suscipit scelerisque, lectus dolor faucibus justo, nec porta est libero quis nibh. Pellentesque обитатель morbi tristique senectus et netus et malesuada fames ac turpis egestas. Donec vel aliquam elit, et sagittis диам.

  • Pellentesque diam dolor de melementum etos lobortis?

    Donec consequat laoreet vulputate. Целое число без язычка лакуса. Praesent malesuada urna in eros rutrum congue. Proin iaculis, neque nec consectetur bibendum, ex mi tristique ex, non aliquet erat nunc faucibus nunc. Mauris nec nisl и magna vehicula molestie. Aenean mattis, nisl vel ornare sodales, felis est volutpat justo

  • Placerat nulla deumantos solicitud felis?

    Sed rutrum condimentum sem sit amet dictum. Mauris sed congue tortor, eu malesuada nunc. Suspendisse dapibus in nibh sit amet molestie. Mauris ultrices dolor ut sapien aliquam dictum. Cras bibendum, urna sit amet dignissim elementum, libero nisi condimentum ex, sed hendrerit lacus augue in risus. Proin id fringilla nulla. Suspendisse vitae tempor ipsum. Phasellus tempor consequat est, sit amet rutrum lorem commodo sit amet. Suspendisse id orci non risus sodales fermentum vitae quis lacus

  • Mauris non sem tincidunt hendreritos?

    Nullam nec finibus magna. Nulla rhoncus, nunc ut sollicitudin euismod, mauris diam interdum ipsum, ut semper ante magna non augue. Aliquam lectus augue, venenatis eget luctus nec, finibus in turpis. Phasellus в enim augue. Sed rutrum non diam sollicitudin sagittis. Lorem ipsum dolor sit amet, consectetur adipiscing elit.

  • Duis an pharetra justo aliquam quis fermentum leo tincidunt felis?

    Quisque cursus accumsan aliquam. Phasellus et luctus dolor, quis imperdiet dui. Curabitur в ligula quis dui iaculis elementum luctus a diam. Vivamus dolor mauris, dignissim ut porta vitae, laoreet at nunc. Integer consequat ornare sapien, tincidunt leo

  • Morbi pretium nibh vitae nisl semper dullamcorper?

    Pellentesque обитатель morbi tristique senectus et netus et malesuada fames ac turpis egestas. Pellentesque обитатель morbi tristique senectus et netus et malesuada fames ac turpis egestas. Donec ornare eget urna a tincidunt.
    Phasellus в enim augue. Sed rutrum non diam sollicitudin sagittis. Lorem ipsum dolor sit amet, consectetur adipiscing elit. Quisque cursus accumsan aliquam. Phasellus et luctus dolor, quis imperdiet dui. Curabitur в ligula quis dui iaculis elementum luctus a diam. Vivamus dolor mauris, dignissim ut porta vitae, laoreet at nunc. Integer consequat ornare sapien, tincidunt leo

  • Cras multricies nulla porttitor metus cursus malesuada?

    Proin id fringilla nulla. Suspendisse vitae tempor ipsum. Phasellus tempor consequat est, sit amet rutrum lorem commodo sit amet. Suspendisse id orci non risus sodales fermentum vitae quis lacus. Cras lobortis posuere purus, ullamcorper diam sollicitudin vitae. Etiam elementum sucipit tristique. Phasellus eleifend sagittis magna et condimentum.

  • Lorem ipsum dolor sit amet consectetur adipiscing elit mecenas deget sagittis?

    Mauris nec nisl и magna vehicula molestie.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
