Расчет плавких предохранителей: Таблица и калькулятор

Содержание:

  1. Группы предохранителей
  2. Принцип действия
  3. Общие правила расчета
  4. Онлайн калькулятор

Каждый предохранитель выполняет функцию защиты электрических цепей и оборудования от перегревания при прохождении тока с показателями, значительно превышающими номинальные. Для того, чтобы правильно обеспечить надежную защиту необходимо заранее делать расчет плавких предохранителей. Данные элементы рассчитаны на эксплуатацию в самых различных условиях, поэтому требуется их индивидуальный подбор для каждого конкретного случая.

Группы предохранителей

Одним из средств защиты бытовой техники и оборудования, а также кабелей и проводов служат плавкие вставки или предохранители. Они обеспечивают надежную защиту от скачков напряжения в сети и коротких замыканий. Существуют различные конструкции и типы этих устройств, рассчитанные на любые токи.

До недавнего времени плавкие предохранители вставлялись в пробки и являлись единственной защитой квартиры или частного дома. В современных условиях их сменили более надежные защитные устройства многоразового использования – автоматические выключатели. Тем не менее, предохранители не потеряли своей актуальности и в настоящее время. Они устанавливаются в различные приборы и в автомобили, защищая приборы и электрооборудование от любых негативных последствий.

Предохранители делятся на следующие основные группы:

  • Общего назначения
  • Быстродействующие
  • Защищающие полупроводниковые приборы
  • Для защиты трансформаторов
  • Низковольтные

Для того, чтобы произвести правильные расчеты, и определить, какие нужны плавкие вставки, рекомендуется учитывать все основные параметры, от которых зависит характеристика предохранителя.

Основным показателем является номинальный ток, значение которого связано с геометрическими и теплофизическими параметрами. При этом, учитывается потеря мощности и превышение на выводах температурного режима. Общая величина тока для предохранителя зависит от номинального тока плавкой вставки. Величина номинального тока для основания определяется таким же показателем плавкой вставки, установленной в предохранителе.

Принцип действия плавких предохранителей

Принцип действия одноразовых защитных устройств очень простой. Внутри каждого из них находится калиброванная проволока, соединяющая контакты. Если значение тока не превышает предельно допустимых норм, происходит ее нагрев примерно до 70 градусов. Когда электрический ток превышает установленный номинал, нагрев проволоки существенно увеличивается. При определенной температуре она начинает плавиться, в результате чего происходит разрыв электрической цепи. Перегорание проводка происходит практически мгновенно. Из-за этого предохранители и получили свое название – плавкая вставка.

В разных конструкциях плавкой вставки предохранителя подбирается таким образом, чтобы срабатывание происходило при установленном значении тока. В процессе эксплуатации плавкие предохранители периодически выходят из строя и подлежат замене. Как правило их не ремонтируют, однако многие домашние мастера вполне успешно проводят их реставрацию.

Поскольку перегорает лишь сама проволока, а корпус остается целым, необходимо заменить ее и устройство продолжит выполнять свои функции. Новые технические характеристики зачастую не только не уступают старому прибору, но и во многом превосходят его, поскольку качество ручной сборки всегда выше заводской. Основным условием является правильный выбор материала проводника и расчет его сечения.

Общие правила расчета

Для того, чтобы сделать правильный расчет плавких вставок предохранителей, необходимо учитывать номинальное напряжение. Это значение должно быть таким, при котором предохранитель отключает электрическую цепь. Основным показателем служит минимальное напряжение, предусмотренное для основания и плавкой вставки.

Еще один важный показатель, который должен учитываться при расчетах – напряжение отключения. Этот параметр заключается в мгновенном значении напряжения, появляющегося после срабатывания самого предохранителя или плавкой вставки. Как правило, в расчет принимается максимальное значение этого напряжения.

Кроме того, в обязательном порядке учитывается ток плавления, от которого зависит диаметр проволоки, установленной внутри. Когда выполняется расчет плавкой вставки предохранителя, для каждого металла этот показатель имеет собственное значение и выбирается с помощью таблицы или калькулятора. Материал и размер вставок должен обеспечить требуемые защитные характеристики. Длина вставки не может быть слишком большой, поскольку это влияет на гашение дуги и общие температурные характеристики.

Расчетная мощность нагрузки обычно указывается в маркировке изделия. В соответствии с этим параметром выполняется расчет номинального тока предохранителя по формуле: Inom = Pmax/U, в которой Inom является номинальным током защиты, Pmax – максимальная мощность нагрузки, а U – напряжение питающей сети.

Онлайн расчет диаметра провода для плавких вставок предохранителей

Все расчеты можно выполнить гораздо быстрее, воспользовавшись онлайн-калькулятором. В соответствующие окна вводятся данные о материале вставки и токе, после чего в окне результата появятся данные о диаметре проволоки.

Плавкие вставки

electric-220.ru

Условия выбора плавких предохранителей

В наше время все большей популярностью пользуются автоматические выключатели (АВ) как иностранных так и отечественных производителей, это в первую очередь связано с тем, что у АВ отсутствуют недостатки предохранителей. Но не смотря на все свои недостатки, предохранители все еще активно используются, так как это наиболее дешевый вариант защиты присоединения.

Например у нас на предприятии, если заказчик не возражает, для защиты двигателей мощностью до 100 кВт, применяются разъединитель-предохранитель, учитывая что короткое замыкание не такое частое явление, предохранитель – это очень хорошее решения для защиты присоединения.

В связи с этим, в этой статье я расскажу как нужно правильно выбирать предохранители с плавкими вставками в соответствии с ПУЭ и другой справочной литературой, чтобы Ваши предохранители срабатывали только при ненормальных режимах работы электроприемников.

При выборе предохранителя, должны выполняться условия:

  • номинальное напряжение предохранителя должно соответствовать напряжению сети:

Uном = Uном.сети (1)

  • номинальный ток отключения предохранителя должен быть не меньше максимального тока к.з. в месте установки:

Iном.откл > Iмакс.кз (2)

Условия выбора плавких вставок:

  • ток плавкой вставки должен быть больше максимального тока защищаемого присоединения:

Iн.вс. > Iраб.макс. (3)

  • при защите одиночного асинхронного двигателя, выбирается ток плавкой вставки с учетом пуска двигателя:

Iн.вс. > Iпуск.дв/k (4)

где:

k – коэффициент, принимается равным 2,5 согласно [Л1. с. 124,125], что соответствует ПУЭ пункт 5.3.56, для электродвигателей с короткозамкнутым ротором при небольшой частоте включений и легких условиях пуска (tп=2-2,5 сек.).

Обычно данный коэффициент принимается для двигателей вентиляторов, насосов, главных приводов металлорежущих станков и механизмов с аналогичным режимом работы.

Для двигателей с тяжелыми условия пуска (tп > 10-20 сек.), например для двигателей мешалок, дробилок, центрифуг, шаровых мельниц и т.п. А также для двигателей с большой частотой включений, т.е. для двигателей кранов и других механизмов повторно-кратковременного режима, коэффициент k принимается равным 1,6 – 2.

Для двигателей с фазным ротором коэффициент k принимается равным 0,8 – 1.

При выборе тока плавкой вставке по условию (4), следует учитывать, что с течением времени защитные свойства вставки ухудшаются, из-за этого есть вероятность ложных сгораний плавкой вставке при пусках двигателей. В результате двигатель может вообще не запуститься, либо работать на 2-х фазах, что приводит к перегреву двигателя.

И если не предусмотрена защита от перегрузки, двигатель может выйти из строя.

Решением данной проблемы, является выбор большего тока плавкой вставки, чем по условию (4), если это допустимо по чувствительности к токам КЗ.

При защите сборки, ток плавкой вставки выбирают по трем условиям:

  • по наибольшему длительному току:
  • при полной нагрузке сборки и пуске наиболее мощного двигателя:
  • при самозапуске двигателей:

где:
k – коэффициент, учитывающий условия пуска двигателя;

— сумма пусковых токов самозапускающих двигателей;

— сумма максимальных рабочих токов электроприемников, кроме двигателя с наибольшим пусковым током Iпуск.макс.;

Для проверки надежного срабатывания предохранителя в конце защищаемой линии, нужно выполнить на кратность тока кз и учитывать время отключения.

В справочной литературе, Вы можете встретить такое утверждение, что для надежного и быстрого перегорания плавкой вставки, требуется чтобы при КЗ в конце защищаемой линии обеспечивалась необходимая кратность тока короткого замыкания, т.е отношение тока короткого замыкания Iкз к номинальному току плавкой вставки Iн.вс.

Данное условие было взято, еще со старого ПУЭ образца 1986 г пункт 1.7.79 ( для невзрывоопасной среды: kкз = Iкз/Iн.вс (kкз >3), данный пункт в ПУЭ 7-издания был изменен, и теперь нужно учитывать время отключения в системе TN, согласно таблицы 1.7.1.

Для взрывоопасной среды, согласно ПУЭ 7-издание пункт 7.3.139, должно выполнятся условие кратности тока кз: kкз = Iкз/Iн.вс (kкз >4). Данный пункт остался без изменения, если сравнивать с ПУЭ 1986 г, что весьма странно, если учитывать что изменился пункт 1.7.79.

Если Вам неизвестны значения пусковых токов двигателя, то в порядке исключений, можно выбрать номинальные токи плавких вставок для двигателей мощность до 100 кВт и частотой пусков не более 10-15 в час следующим образом [Л2. с. 15]:

  • при Uн.сети = 500 В Iн.вс = 4,5*Рн;
  • при Uн.сети = 380 В Iн.вс = 6*Рн;
  • при Uн.сети = 220 В Iн.вс = 10,5*Рн.

После того как Вы выбрали предохранитель, нужно выполнить проверку селективности (избирательности) последовательно включенных между собой предохранителей с учетом защитных характеристик.

Это означает, что при коротком замыкании должна перегореть только та плавка вставка и того предохранителя, который находиться ближе всего к месту повреждения. Как показывает практика, для обеспечения селективности между двумя последовательно включенными предохранителями. Нужно чтобы предохранители между собой отличались на две ступени по шкале номинальных токов. При этом вставки, должны иметь одинаковые защитные характеристики, поэтому нужно выбирать предохранители одного типа.

Вот в принципе и все, что Вам нужно знать про выбор плавких предохранителей, если данной информации Вам не достаточно, рекомендую ознакомится с литературой, которую я использовал при написании данной статьи. В следующей статье, я приведу примеры выбора плавких предохранителей для различных электроприемников.

Литература:

1. А.В. Беляев. Выбор аппаратуры, защит и кабелей в сетях 0,4 кВ. Энергоатомиздат, Ленинградское отделение, 1988 г. Выпуск 617.
2. Е.Н. Зимин. Защита асинхронных двигателей до 500 В. 1967 г.
3. Правила устройства электроустановок (ПУЭ). Седьмое издание. 2008г.

raschet.info

Плавкие предохранители



Плавкий предохранитель представляет собой однополюсный коммутационный аппарат, предназначенный для защиты электрических цепей от сверхтоков; действие его основано на плавлении током металлической вставки небольшого сечения и гашении образовавшейся дуги.

Ценными свойствами плавких предохранителей являются:

  • простота устройства и, следовательно, низкая стоимость;
  • исключительно быстрое отключение цепи при КЗ;
  • способность предохранителей некоторых типов ограничивать ток КЗ.

Следует, однако, указать, что:

  • характеристики предохранителей таковы, что они не могут быть использованы для защиты цепей при перегрузках;
  • избирательность отключения участков цепи при защите ее предохранителями может быть обеспечена только в радиальных сетях;
  • автоматическое повторное включение цепи после ее отключения предохранителем возможно только при применении предохранителей многократного действия более сложной конструкции;
  • отключение цепей плавкими предохранителями связано обычно с перенапряжениями;
  • возможны однополюсные отключения и последующая ненормальная работа участков системы.

Поэтому в электроустановках свыше 1 кВ предохранители имеют ограниченное применение; их используют в основном для защиты силовых трансформаторов, измерительных трансформаторов напряжения и статических конденсаторов.

Плавкий предохранитель состоит из следующих основных частей: изолирующего основания или металлического основания с изоляторами, контактной системы с зажимами для присоединения проводников, патрона с плавкой вставкой. Большинство предохранителей имеет указатели срабатывания той или иной конструкции.

Предохранители характеризуют номинальным напряжением, номинальным током и номинальным током отключения. Следует различать номинальный ток плавкой вставки и номинальный ток предохранителя (контактной системы и патрона). Последний равен номинальному току наибольшей из предназначенных к нему вставок. Для предохранителей переменного тока с номинальным напряжением от 3 до 220 кВ включительно установлены следующие значения номинальных токов:

Номинальные токи предохранителей, А……8; 10; 20; 32; 40; 50; 80; 160; 200; 320; 400

Номинальные токи плавких вставок, А……2; 3,2; 5; 8; 10; 16; 20; 32; 40; 50; 80; 160; 200; 320; 400

Номинальные токи отключения, кА……2,5; 3,2; 4; 5; 6,3; 8; 10; 12,5; 16; 20; 25; 31,5; 40

Под номинальным током отключения следует понимать наибольшее допускаемое действующее значение периодической составляющей тока КЗ, отключаемого предохранителем при определенных условиях. Отечественные аппаратные заводы выпускают плавкие предохранители для напряжений до 110 кВ включительно.

Наибольшая температура частей предохранителя, заряженного любой из предназначенных для него плавких вставок, не должна превышать значений, указанных в табл.1 при температуре воздуха +40°С.

Таблица 1

Наибольшие допустимые температуры частей предохранителей

Защитные характеристики плавких предохранителей

Защитные характеристики представляют собой зависимости времени плавления tпл или времени отключения цени tот от соответствующих значений тока, неизменного во времени (рис.1).

Рис.1. Примерный вид защитных характеристик плавких предохранителей

Интервалы времени установлены в пределах от 0,01 с до 1 ч. Защитные характеристики предохранителей необходимы для координации их действия с действием других предохранителей и выключателей. Они могут быть получены только при испытании и сообщаются заводами-изготовителями по запросам. Как видно из рисунка, по мере увеличения номинального тока плавкой вставки характеристики смещаются вправо. Значение тока, при котором плавкая вставка предохранителя плавится в течение 1 ч, должно быть более 130% и менее 200% номинального тока вставки.

Коммутационная способность предохранителей

Предохранитель должен отключать при наибольшем рабочем напряжении любой ток в пределах от тока, плавящею вставку в течение 1 ч, до номинального тока отключения независимо от момента начала КЗ, т.е. при любой асимметрии тока. При этом не должны иметь место разрушения патрона или повреждения частей предохранителя.

Газогенерирующие плавкие предохранители

Газогенерирующие плавкие предохранители (их называют также стреляющими предохранителями) предназначены для наружной установки в устройствах 35 и 110 кВ.

Рис.2. Патрон газогенерирующего плавкого предохранителя типа ПВТ-35

На рис.2 показан патрон предохранителя типа ПВТ-35 (предохранитель выхлопной для защиты силовых трансформаторов и линий напряжением 35 кВ). В корпус патрона 1 помещены трубки 2 и 3 из винипласта, соединенные между собой стальным патрубком 4, а также плавкая вставка 5, прикрепленная одним концом к токоведущему стержню 6, а вторым – к гибкому проводнику 7 с наконечником 8.

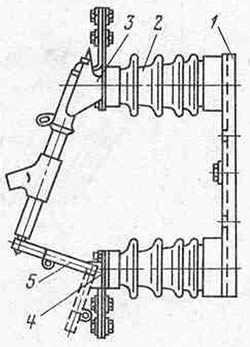

Рис.3. Газогенерирующий плавкий предохранитель типа ПВТ-35

Патрон устанавливается на основании предохранителя (рис.3), состоящем из цоколя 1, двух опорных изоляторов 2 с головками – верхней 3 и нижней 4 с зажимами для крепления проводников. На нижней головке укреплен контактный нож 5, снабженный пружиной и сцепленный с наконечником патрона. При перегорании плавкой вставки контактный нож освобождается и, откидываясь под действием пружины, тянет за собой гибкий проводник. Под действием дуги стенки винипластовых трубок выделяют газ, давление в патроне повышается и дуга гасится в потоке газа, вытекающего из патрона через нижнее отверстие, а также через клапан бокового отверстия патрубка. Срабатывание предохранителя сопровождается звуковым эффектом, похожим на ружейный выстрел. Гибкий проводник выбрасывается из патрона. Между контактным ножом и концом трубки образуется воздушный промежуток, обеспечивающий изоляцию в месте разрыва. Номинальный ток отключения предохранителя типа ПВТ-35 составляет 3,2 кА.

Кварцевые предохранители

Кварцевые предохранители изготовляют для напряжений 6, 10 и 35 кВ для внутренней и наружной установки. Они относятся к группе токоограничивающих предохранителей.

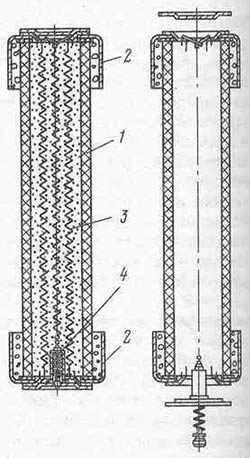

Рис.4. Патрон кварцевого предохранителя типа ПКТ-10

Патрон предохранителя типа ПКТ для напряжений 3-35 кВ (рис.4) представляет собой фарфоровую или стеклянную трубку 1, плотно закрытую металлическими колпачками 2. Внутри трубки помещена плавкая вставка 3 в виде одной или нескольких параллельно включенных тонких медных проволок. В нижнем колпачке предусмотрен указатель срабатывания предохранителя 4. Патрон заполнен мелким кварцевым песком.

Длина проволок и, следовательно, длина патрона определяются номинальным напряжением. Поскольку градиент восстанавливающейся электрической прочности промежутка в кварцевом песке относительно невелик, длина проволоки должна быть велика. Чтобы поместить ее в патроне, приходится навивать проволоку винтообразно.

Характеристики тугоплавких вставок из меди (температура плавления 1080°С) могут быть улучшены напайкой капель олова или свинца, температура плавления которых значительно ниже (соответственно 200 и 327°С). При расплавлении металла напайки он растворяет в себе медь, вследствие чего вставка быстро разрушается при температуре значительно более низкой, чем температура плавления основного материала вставки.

Свойства материала, наполняющего патрон токоограничивающего предохранителя, существенно влияет на работу последнего.

Наполнитель должен удовлетворять следующим требованиям:

  • отводить тепло от плавкой вставки в нормальном рабочем режиме;
  • не выделять газа под действием высокой температуры дуги;
  • обладать достаточной электрической прочностью после разрыва цепи.

Как показал опыт, этим требованиям в наибольшей мере отвечает кварцевый песок.

Процесс отключения цепи токоограничивающим предохранителем при КЗ протекает следующим образом. При большом токе тонкая проволока плавится и испаряется в течение долей полупериода почти одновременно по всей длине. Зажигается дуга. Вследствие высокой температуры газа в канале дуги образуется местное давление (давление в патроне практически не повышается).

Ионизованные частички металла выбрасываются в радиальном направлении в зазоры между песчинками кварца. Здесь они быстро охлаждаются и деионизуются. Сопротивление дуги увеличивается настолько быстро, что ток резко снижается, не достигнув своего максимального значения, а напряжение на дуговом промежутке повышается (рис.5).

Рис.5. Осциллограммы тока и напряжения
при отключении предохранителем типа ПКТ
тока 20 кА при напряжении 6 кВ

Как видно из осциллограммы, напряжение у зажимов предохранителя превышает напряжение сети вследствие появления ЭДС самоиндукции, направленной согласно с напряжением сети. Коммутационные перенапряжения, возникающие при отключении цепи плавкими предохранителями, не должны превышать следующих значений:

Номинальное напряжение, кВ……3..6..10..20..35

Наибольшее допустимое перенапряжение по отношению к земле, кВ……16..26..40..82..126

Для ограничения перенапряжений принимают различные меры: применяют вставки ступенчатого сечения по длине, что затягивает процесс их плавления и удлинения дуги; параллельно основным рабочим вставкам включают вспомогательные вставки с искровым промежутком. В последнем случае при расплавлении рабочих вставок и резком повышении напряжения пробивается искровой промежуток вспомогательной вставки, которая также сгорает. Максимальное напряжение при этом уменьшается.

Токоограничивающая способность кварцевых предохранителей

Токоограничивающая способность кварцевых предохранителей характеризуется зависимостью наибольшего мгновенного значения пропускаемого предохранителем тока от периодической составляющей тока КЗ. Характер этой зависимости показал на рис.6.

Рис.6. Характеристики токоограничения кварцевых предохранителей

Наклонная прямая iуд дает значение ударного тока, соответствующего току Iп0 при отношении X/R=15,7 (Тa=0,05с). Наклонные прямые, обозначенные imax, определяют наибольшие мгновенные значения тока, пропускаемого предохранителями с номинальными токами плавких вставок Iном1, Iном2, Iном3 и т.д. Как видно из рисунка, ограничение тока имеет место при отключаемом токе Iп0, превышающем некоторое минимальное значение, зависящее от номинального тока вставки. Чем меньше последний, тем заметнее токоограничивающее действие предохранителя.

Кварцевые предохранители для защиты измерительных трансформаторов напряжения типа ПКН имеют неограниченную отключающую способность и могут быть установлены в РУ 6, 10, 35 кВ станций, подстанций большой мощности. Они отличаются от обычных кварцевых предохранителей типа ПК материалом плавкой вставки, изготовляемой из константановой проволоки с четырехступенчатым сечением. При КЗ плавление проволоки происходит ступенями. При этом сопротивление четвертой ступени (относительно большого сечения) служит в основном для ограничения тока КЗ до значений, соответствующих номинальному току отключения предохранителей типа ПК.

Выбор плавких предохранителей

При выборе плавких предохранителей руководствуются следующими условиями.

1) Номинальное напряжение предохранителя должно соответствовать поминальному напряжению установки.

2) Номинальный ток вставки должен быть выбран так, чтобы она не расплавлялась в утяжеленном режиме, когда рабочий ток имеет наибольшее значение. Вставка не должна также плавиться в переходных режимах, например при включении силового трансформатора, когда броски намагничивающего тока достигают 8-10-кратного значения номинального тока трансформатора. У измерительных трансформаторов напряжения бросок намагничивающею тока достигает 150Iном. Наконец, номинальный ток вставки должен быть выбран так, чтобы обеспечить избирательности отключения при КЗ.

3) Номинальный ток отключена предохранителя не должен быть меньше периодической составляющей тока КЗ (действующего значения за первый период), т.е. Iоткл.ном≥Iп0

Значение наибольшего мгновенного тока, пропускаемого токоограничивающими предохранителями, не должно превышать допустимых токов аппаратов в защищаемой части сети.



www.gigavat.com

Автомобильные предохранители. Виды. Проверка и замена

Защита электрической проводки автомобиля от перегрузок и коротких замыканий важна не меньше, чем защита бытовых сетей в домах и квартирах. Для питания различных потребителей в автомобиле применяется низкое напряжение величиной от 12 до 24 вольт, но при коротком замыкании в электропроводке возникают большие токи.

Если при коротком замыкании своевременно не обесточить электропроводку автомобиля, то токоведущие жилы проводов сильно нагреются и расплавят изоляцию. В результате этого происходит воспламенение находящейся рядом обшивки салона и других элементов. Пожар быстро распространяется по всему салону, и охватывает всю машину. Скорость распространения огня настолько велика, что при приезде пожарной службы тушить бывает уже нечего.

Для предотвращения пожара в таких ситуациях путем размыкания электрической цепи способом расплавления специального легкоплавкого элемента, служат автомобильные предохранители. Срабатывание предохранителя происходит при возрастании тока выше заданной величины. Это значение плавкой вставки рассчитывается по допустимой нагрузке на электрическую цепь.

Классификация и устройство

Существует несколько видов автомобильных предохранителей, в зависимости от марки автомобиля, его года выпуска и защищаемой цепи.

Цилиндрические автомобильные предохранители

Владельцы отечественных автомобилей времен Советского Союза хорошо помнят такие автомобильные предохранители. Сначала их изготавливали одного цвета, затем для удобства пользования их стали маркировать разными цветами, в зависимости от номинального тока.

При установке или демонтаже цилиндрической вставки есть вероятность попадания под напряжение, хотя это и не так опасно, но можно получить ожог пальцев. Габаритные размеры блока предохранителей занимают много места. В отличие от других видов предохранителей, эти вставки не стандартизированы, поэтому при приобретении приходится довольствоваться надписями на их упаковке.

Ножевые автомобильные предохранители

Такие вставки имеют несколько преимуществ, по сравнению с цилиндрическими моделями. При установке ножевых вставок вы защищены от ожогов, так как при этом беретесь за изолированную часть корпуса, выполненную из цветного пластика. Удобство разных цветов корпуса состоит в том, что номинал предохранителя можно определить по цвету. Кроме этого значение номинала обозначено цифрами.

Обнаружить сгоревшую вставку не составит труда, так как пластиковый корпус выполнен прозрачным, и целостность плавкого элемента можно наблюдать визуально.

Ножевые автомобильные предохранители делятся также по размерам и форме корпуса:

  • Мини – маленькие.
  • Макси – большие.
  • Стандарт – средние.
Термические автомобильные предохранители

Такие вставки обычно включают в себя электромагнитную и тепловую защиту. По конструкции он аналогичен автоматическому выключателю в бытовой сети. При перегрузке или коротком замыкании срабатывает электромагнитная или тепловая защита.

После устранения неисправности в цепи предохранитель включается в работу нажатием кнопки.

Ленточные автомобильные предохранители

Для силовых цепей повышенной мощности в автомобиле применяют ленточные предохранители. Они используются для повышения надежности контактного соединения, выполняются в виде металлической пластины, и зажимаются винтами.

Существуют измененные конструкции ленточных вставок, в которых при нештатных ситуациях брызги расплавленной пластины уже не разлетаются в стороны, а защищены пластиковым корпусом.

Автомобильные предохранители на иномарках

Это интересная конструкция автомобильной вставки. Недостатком является неудобная замена, так как необходимо откручивать крепежный винт. А к достоинству можно отнести то, что нет гаек, а винт всего один, в отличие от ленточных вставок, у которых два винта.

Эта конструкция относится к дорогостоящим моделям. Она внешне похожа на обычную ножевую вставку, но работает по принципу электрического автомата, и называется прерывателем цепи.

На многих японских иномарках применяются ножевые предохранители, но отличающиеся по конструкции от отечественных образцов видом корпуса и расположением ножей.

Порог срабатывания

Правильный подбор предохранителя состоит в определении величины сопротивления его легкоплавкого элемента. Расплавление происходит из-за теплового воздействия электрического тока, в результате цепь обесточивается.

Номинальная величина тока вставки определяется по формуле:

Iном = Pмакс / U, где:

  • I ном – номинальное значение тока, А.
  • Р макс – наибольшая мощность потребителя, обозначаемая на нем, Вт.
  • U – напряжение бортовой сети, В.
Особенности замены
  • При установке нового предохранителя следует применять только аналогичный вид такого же номинала по току. Если номинальный ток сделать выше, то он не будет срабатывать при нештатных ситуациях. Например, если на стеклоочистителях заклинит электродвигатель, то вставка не сработает, что приведет к расплавлению электрической проводки и дальнейшим печальным последствиям, рассмотренным нами выше.
  • Занижение величины тока вставки также не даст ничего хорошего. При включении нагрузки легкоплавкая часть будет быстро разрушаться и обесточивать цепь, даже при отсутствии аварийных ситуаций.
  • При замене следует определять ток не только по обозначению на корпусе предохранителя, но и посмотреть маркировку гнезда, из которого его вытащили. Это актуально для автомобилей, приобретенных у других хозяев, или вышедших из авторемонтной мастерской, так как нет уверенности в том, что другой хозяин или автомастер не установили вместо сгоревшей вставки ту, которая была в наличии, не обращая внимание на ее номинал.
  • Если после замены предохранитель снова вышел из строя, не следует повышать его номинал. Даже незначительная попытка увеличения номинала может привести к возгоранию. Чтобы выяснить, в чем проблема в проводке, следует обратиться к специалистам.
  • Если вы имеете достаточную квалификацию, и можете своими руками отремонтировать и устранить неисправности в электропроводке, то рекомендуется иметь в машине электрическую схему. В разных модификациях автомобилей одной и той же марки могут иметься существенные отличия в электрических схемах: одни и те же нагрузки могут работать от разных вставок, цвета проводов не всегда совпадают.
  • По схеме необходимо определить, какие потребители подключены к вышедшему из строя предохранителю, и имеются ли какие-либо разъемы, с помощью которых возможно их отключение. Устанавливая исправную вставку, поочередно отключая и подключая все потребители, определяют от чего произошло расплавление легкоплавкого элемента.
  • Если все питающиеся устройства исправны, то следует проверить сам блок предохранителей, а также жгуты электропроводки, которые отходят от него в салон. Это довольно трудоемкая работа, и требует определенной квалификации.
  • Пользоваться «жучками» запрещается. Даже если будет правильно подобрано сечение провода по его току, то он не способен создать необходимую надежность контакта с цепью. Там, где будет установлен «жучок», контакты будут нагреваться, от чего может расплавиться пайка колодок предохранителей, что приведет к непредсказуемым последствиям.
Причины выхода из строя
  • Плохая фиксация в гнезде блока.
  • Внутри электрического двигателя какого-либо потребителя увеличилась нагрузка по току из-за большой механической нагрузки. Чаще всего такая причина возникает при работе стеклоочистителей.
  • Неверный выбор модели (слишком маленький корпус).
  • Механические повреждения корпуса предохранителя, вибрационные нагрузки, чрезмерный нагрев.
Проверка исправности

Существует три метода, применяя которые можно проверить автомобильные предохранители.

  • Первый метод заключается в извлечении и визуальном осмотре целостности легкоплавкого элемента. Это не дает полной гарантии точного определения.
  • Проверка тестером. В этом случае предохранитель проверяют тестером на предмет наличия повреждения его цепи. Если цепь исправна, то стрелка тестера покажет нулевое сопротивление. Цифровой прибор также покажет величину сопротивления, близкого к нулевому значению.
  • Проверка пробником. Это наиболее удобный метод, так как нет необходимости вытаскивать вставку из гнезда. Пробник представляет собой любой индикатор напряжения, либо лампочка с проводами. Для проверки необходимо включить неработающую цепь. Один провод пробника подключают на массу автомобиля, а другим касаются сначала одной клеммы предохранителя, а затем другой. Если на одной клемме напряжение есть, а на другой нет, то плавкий элемент расплавился.
Похожие темы:

electrosam.ru

Обзор и выбор плавких вставок для предохранителя

Плавкий предохранитель – это классика электротехники в сфере защиты сетей от перегрузок и кз. Хотя в наше время его с успехом заменяют защитные автоматы, есть огромное множество примеров, где плавкая вставка является незаменимым предохранительным звеном в электрической цепи: электронная аппаратура, автомобильная электросеть, промышленные электроустановки, системы энергоснабжения.

предохранители пробкового типа

Пробковые предохранители до сих пор работают во множестве распределительных щитов жилого фонда на пост советском пространстве. Благодаря своей миниатюрности, безотказности, дешевизне, возможности быстрой замены, неизменности характеристик в процессе работы, плавкие предохранители не утратили актуальности, и предлагаемая статья будет полезной, чтобы осуществить выбор предохранителей, которым свойственны такие основные параметры:

  • Un – номинальное рабочее напряжение;
  • Iвс – номинальный ток плавкой вставки, при превышении которого она перегорает;
  • Iп – номинальный ток предохранителя.

Терминология

В электротехнике предохранителем называют устройство защиты от перегрузок по току, имеющее одноразовый компонент, называемый плавкой вставкой, размыкающей электрическую цепь при достижении обусловленных параметров, за счёт расплавления проводника.

Другими словами, электрический предохранитель являет собой многоразовый держатель, в который вставляется одноразовая вставка, плавящаяся при превышении Iвс. В быту эти два термина принято считать идентичными, но в технических описаниях Iп равняется максимально возможному Iвс, так как определённые типы предохранителей предусматривает использование вставных элементов с различнымIвс.

Например, в предохранитель НПН2-60 можно вставлять плавкие вставки с Iвс от 6 до 60А, соответственно его Iп равняется 60А.

предохранители серии НПН разных токов

Принцип работы

Конструктивно одноразовый элемент исполняется в виде проводника малого сечения, заключённого в защитную стеклянную, фарфоровую или пластмассовую оболочку. При значениях, близких к Iвс, происходит тепловыделение, недостаточное для того, чтобы разогреть проводник до температуры плавления из-за рассеивания тепла. При превышении Iвс, происходит расплавление токопроводящего материала и электрическая цепь обрывается.

Существует большая разновидность данных компонентов – от тонких проволок, используемых для защиты электронных приборов, до массивных пластин, предназначенных для работы в цепях с током, превышающим тысячи ампер.

Срабатывание плавкого предохранителя происходит в несколько этапов: разогрев, расплавление и испарение металла, электрическая дуга, гашение дуги. Последний этап означает полное отключение, и чтобы дуга погасла, номинальное напряжение предохранителя не должно быть меньше напряжения сети.

Условия эксплуатации

Температура нагрева плавкой вставки не должна превышать допустимых значений во время длительной эксплуатации предохранителя. Поэтому, Iвс и Iп должны выбираться величиной равной или на одно значение большей номинального тока нагрузки защищаемой сети. Но также следует учитывать, что цепь не должна разрываться при пусковых стартовых перегрузках подключаемых электроприборов.

Например, для старта асинхронного электродвигателя с короткозамкнутым ротором требуется ток, превышающий семикратное значение номинального, который падает по мере разгона ротора до рабочих оборотов. Время запуска зависит от характеристик каждого конкретного электроприбора.

Время токовая характеристика

Применение предохранителей в цепях с кратковременными перегрузками возможно благодаря тому, что при превышении IBC отключение происходит не сразу, а спустя некоторое время, необходимое на нагрев расплавляемого провода. Период срабатывания зависит от температуры окружающей среды и предназначения предохранителя, который можно узнать по графикам время токовой зависимости. За короткое время перегрузки материал плавящегося элемента не успевает перегреться до момента возврата нагрузки в нормальное значение.

Время токовая характеристика для предохранителей серии ППН, где в зависимости от величины тока указано время их перегорания

Время токовые характеристики предохранителей

Различное время отключения

Разветвление графиков означает работу в горячих (влево) и холодных (вправо) средах. Для ППН с Iвс=25А, при I=100А отключение произойдёт за одну секунду (красные линии). При I=50А понадобится приблизительно 40с. на срабатывание (зелёный цвет на графике).

При I=30А (синие отрезки) предохранитель будет держать нагрузку около получаса (2000с/60м) при высоких температурах. Из графика видно, что в холодных условиях при I=30А он фактически не перегорит никогда. Поэтому, выбор плавких предохранителей стоит осуществлять, сверяясь с его времятоковой характеристикой, узнавая время отключения при определённых условиях.

Расчёт Iвс согласно ПУЭ 5.3.56.

Отношение пускового тока Iп.эд. к Iвс не должно превышать 2,5, иначе предохранитель не выдержит стартовых перегрузок. Этот коэффициент принимается для двигателей с лёгким запуском, а для тяжёлых условий (частые запуски, большое время разгона) применяется отношение 2,0-1,6.
То есть,

Ток запуска электродвигателя указывается в его паспорте, а также на самом корпусе. Допустим, Iп.эд = 60А. Для того чтобы предохранитель выдержал этот ток и исправно защищал от короткого замыкания и длительных перегрузок, по вышеприведённой формуле нужно рассчитать Iвс=60/2,5=24А. Выбираем ближайшее значение из серии ППН – 25А.

Таблица выбора некоторых типов предохранителей

Смотрим на время токовую характеристику, где видно, что время отключения при 60А находится в пределах 10-20с., чего вполне хватает для набора оборотов двигателем.

Допустим у Вас несколько электродвигателей и вам необходимо защитить линию , для этого необходимо :

где —  —  сумма всех токов одновременно работающих электродвигателей, равна расчетному току в линии;

—  пусковой ток эл. двигателя самой большой мощности ;

—  ток расчетный  самой большой мощности из числа работающих эл. двигателей.

После расчета необходимо соблюдать это условие :

Временный предохранитель («жучок»)

Ещё одно замечательное средство плавких предохранителей – возможность его ремонта с помощью подручных средств, но только для временной замены, произведя расчет по сложным формулам, или выбрав диаметр проводника из таблицы:

Таблица для выбора временных плавких вставок

Измерять толщину проволоки нужно микрометром или штангенциркулем. При отсутствии таковых, можно намотать проволоку на карандаш, измерить длину намотки, поделив её на количество витков получить приблизительный её диаметр.

infoelectrik.ru

Предохранители плавкие. Назначение и принцип работы плавких предохранителей.

Предохранитель — коммутационный электрический аппарат, предназначенный для отключения защищаемой цепи посредством разрушения специально предусмотренных для этого токоведущих частей под действием тока, превышающего определенное значение.

В большей части конструкций отключение цепи осуществляется путем расплавления плавкой вставки, которая нагревается непосредственно током защищаемой цепи. После отключения цепи необходимо заменить перегоревшую вставку на исправную.) Эта операция производится вручную либо автоматически. В последнем случае заменяется весь предохранитель.



Рис. 5-1. Времятоковая характеристика предохранителей серии ПН-2

Предохранители появились одновременно с электрическими сетями. Простота устройства и обслуживания, малые размеры, высокая отключающая способность, небольшая стоимость обеспечили очень широкое их применение. Предохранители низкого напряжения изготовляются на токи от миллиампер до тысяч ампер и на напряжение до 660 В, а предохранители высокого напряжения — до 35 кВ и выше.

Широкое применение предохранителей в самых различных областях народного хозяйства и в быту привело к многообразию их конструкций. Однако несмотря на это, все они имеют следующие основные [элементы: корпус или несущую деталь, плавкую вставку, контактное присоединительное устройство, дугогасительное устройство или дугогасительную среду.

Важнейшей характеристикой предохранителя является зависимость времени перегорания плавкой вставки от тока времятоковая характеристика (рис. 5-1).

Предохранитель работает в двух резко отличных режимах: в нормальных условиях ив условиях перегрузок и коротких замыканий. В первом случае нагрев вставки имеет характер установившегося процесса, при котором вся выделяемая в ней теплота отдается в окружающую среду. При этом кроме вставки нагреваются до установившейся температуры и все другие детали предохранителя. Эта температура не должна превышать допустимых значений. Ток, на который рассчитана плавкая вставка для длительной работы, называют номинальным током плавкой вставки 1ном.. Он может быть отличным от номинального тока самого предохранителя.

Обычно в один и тот же предохранитель можно вставлять плавкие вставки на различные номинальные токи. Номинальный ток предохранителя, указанный на нем, равен наибольшему из номинальных токов плавких вставок, предназначенных для данной конструкции предохранителя.

Защитные свойства предохранителя при перегрузках нормируются. Для предохранителей обычного быстродействия задаются условный ток неплавления – ток, при протекании которого в течение определенного времени плавкая вставка не должна перегореть, и условный ток плавления — ток, при протекании которого в течение скрепленного времени плавкая вставка должна перегореть. Например, для предохранителя с плавкими вставками на номинальные токи 63—100 А плавкие вставки не должны перегореть при протекании тока 1,3 Iном в течение одного часа, а при токе 1,6Iном должны перегореть за время до одного часа.

При токах, превышающих условный ток плавления, предохранитель должен сработать в соответствии с времятоковой характеристикой. С ростом тока степень ускорения перегорания плавкой вставки должна возрастать намного быстрее тока Для получения такой характеристики придают вставке специальную форму или используют металлургический эффект.

Вставку выполняют в виде пластинки с вырезами (рис. 5-2, а), уменьшающими ее сечение на отдельных участках. На этих суженных участках выделяется больше теплоты, чем на широких. При номинальном токе избыточная теплота вследствие теплопроводности материала вставки успевает распространиться к более широким частям, и вся вставка имеет практически одну температуру. При перегрузках (I≈I∞max) нагрев суженных участков идет быстрее; так как только часть теплоты успевает отводиться к широким участкам. Плавкая вставка плавится в одном самом горячем месте (рис. 5-2,б). При коротком замыкании (I>>I∞) нагрев суженных участков идет настолько интенсивно, что практически отводом теплоты от них можно пренебречь. Плавкая вставка перегорает одновременно во всех или в нескольких суженных местах (рис. 5-2, в).





Рис. 5-2. Распределение температур (а) и места перегорания фигурных плавких вставок при перегрузках (б) и при коротких замыканиях (в).



Во многих конструкциях плавкой вставке 1 придается такая форма (рис 5-3 а) при которой электродинамические силы F, возникающие при токах короткого замыкания, разрывают вставку еще до того, как она успевает расплавиться На рисунке место разрыва обозначено кружком. Этот участок выполняется меньшего сечения. При токах перегрузки электродинамические силы малы и плавкая вставка плавится в суженном месте. В конструкции, показанной на рис. 5-3,б ускорение отключения цепи при перегрузках и коротких замыканиях достигается за счет пружины 2, разрывающей вставку; при размягчении-металле на суженных участках до того, как происходит плавление этих участков.

Металлургический эффект заключается в том, что многие легкоплавкие металлы (олово, свинец и др.) способны в расплавленном состоянии растворять некоторые тугоплавкие металлы (медь, серебро и др.). Полученный таким образом раствор обладает иными характеристиками, чем исходные материалы (например большим электрическим сопротивлением и пониженной температурой плавления) Указанное явление используется в предохранителях с вставками из ряда параллельных проволок.





Рис. 5-3. Примеры форм плавких вставок с ускоренным их разрывом.



Для ускорения плавления вставки при перегрузках и снижения общей температуры всей вставки при ее плавлении на проволоки напаиваются небольшие оловянные щарики. При токах перегрузки, когда температура вставки достигает температуры плавления олова, шарик, расплавляется и растворяет, часть металла, на котором он напаян. Происходит местное увеличение сопротивления вставки и снижение температуры плавления-металла, в этом месте. Вставка перегорает в том месте, где был наплавлен шарик. При этом температура всей вставки оказывается намного ниже температуры плавления металла, из которого она выполнена. В номинальном режиме шарик практически не влияет на температуру нагрева вставки.

Этот способ получения требуемой времятоковой характеристики может применяться при тонких вставках, например при диаметре шарика 1 мм для проволок диаметром 0,3 мм и диаметре шарика до 2 мм при более толстых проволоках. При возрастании диаметра вставки влияние металлургического эффекта резко снижается и практически не сказывается.

Рассмотренные способы ускорения перегорания вставки при токах перегрузки и коротких замыканиях обусловливают одно весьма существенное достоинство плавких предохранителей – их токоограничивающее действие. Плавкая вставка перегорает много раньше, чем ток в цепи при коротком замыкании успевает достигнуть установившегося значения iуст. Таким образом, ток короткого замыкания ограничивается в 2—5 раз и тем самым снижается разрушительное действие электродинамических сил. Если при возможном установившемся токе короткого замыкания 25 кА плавкая вставка перегорела при 8 кА, то значение электродинамических сил в цепи ограничено более чем в 9 раз. Токоограничивающее действие плавких вставок с использованием металлургического эффекта ниже, чем при других способах токоограничения.

Гашение электрической дуги, возникающей после перегорания плавкой вставки, должно быть осуществлено в возможно короткое время. Время гашения дуги зависит от конструкции предохранителя и принятого способа гашения. Наибольший ток, который плавкий предохранитель может отключить без каких-либо повреждений или деформаций, препятствующих его дальнейшей исправной работе после смены плавкой вставки, называют предельным током отключения предохранителя.

В современных предохранителях с закрытыми патронами без наполнителя дуга гасится за счет высокого давления, возникающего в патроне вследствие появления дуги, а при наличии наполнителя — за счет интенсивного охлаждения дуги наполнителем и высокого давления, вызываемого дугой в узких каналах наполнителя. При этом гашение дуги происходит в ограниченном объеме патрона предохранителя. За пределы патрона не выбрасываются ни пламя дуги, ни ионизированные газы.

Достаточно совершенная система дугогашения совместно с токоограничивающим действием вставки обусловливают неограниченную отключающую способность плавких предохранителей. Это не значит, что предохранители могут отключать сколь угодно большие токи короткого замыкания. Неограниченную отключающую способность следует понимать так: плавкие предохранители могут применяться для защиты цепей, в которых установившийся ток короткого замыкания мог бы достигнуть очень больших значений (в современных крупных энергоустановках можно предполагать 200-500 кА). Плавкие вставки изготовляют из свинца, сплавов свинца с оловом, цинка, меди, серебра и др. Вставки из легкоплавких металлов (свинец, цинк – температура плавления 200-420 °С) позволяют получить невысокую температуру всего предохранителя, однако они обладают невысокой проводимостью и получаются значительных сечений, особенно при больших номинальных токах. Широко распространены цинковые вставки. Пары цинка имеют относительно высокий потенциал ионизации, что способствует гашению дуги. Вставки из меди и серебра получаются меньшего сечения, но недостатком их является высокая температура плавления, что приводит при токах перегрузки к сильному нагреву и быстрому разрушению деталей предохранителя. Медные плавкие вставки должны обязательно иметь антикоррозионное покрытие. В противном случае окисление приведет к постепенному уменьшению сечения вставки и несвоевременному перегоранию.

Применение параллельных плавких вставок (при больших токах) позволяет при том же суммарном поперечном сечении их получить большую поверхность охлаждения, тем самым улучшить условия охлаждения вставок и лучше использовать объем наполнителя (в предохранителях с наполнителем).





www.eti.su

Расчет плавких вставкок для предохранителей

Плавкие вставки для предохранителей всегда перегорают в неподходящий момент. И что мы делаем? Конечно! Делаем из него “жука”. Если это сделать неправильно, можно навлечь на себя беду. Для того, чтобы правильно и безопасно восстановить плавкую вставку нужно всего лишь выбрать правильный диаметр используемой проволоки. Ниже приведен расчет диаметра провода для плавких вставок предохранителей по таблице.

Ток плавле-
ния, А
Диаметр, мм
МедьАлюминийНикелинЖелезоОловоСвинец
0,50,030,040,050,060,110.13
10,050,070,080,120,180,21
20,090,10,130,190,290,33
30,110,140,180,250,380,43
40,140,170,220,30,460,52
50,160,190,250,350,530,6
60,180,220,280,40,60,68
70,20,250,320,450,660,75
80,220,270,340,480,730,82
90,240,290,370,520,790,89
100,250,310,390,550,850,95
150,320,40,520,721,121,25
200,390,480,620,871,351,52
250,460,560,7311,561,75
300,520,640,811,151,771,98
350,580,70,911,261,952,2
400,630,770,991,382,142,44
450,680,831,081,52,32,65
500,730,891,151,62,452,78
600,8211,31,82,803,15
700,911,11,4323,13,5
8011,221,572,23,43,8
901,081,321,692,383,644,1
1001,151,421,822,553,94,4
1201,311,62,052,854,455
1401,451,782,283,184,925,5
1601,591,942,483,465,386
1801,722,102,693,755,826,5
2001,842,252,894,056,27
2251,992,453,154,46,757,6
2502,142,63,354,77,258,1
2752,22,83,5557,78,7
3002,42,953,785,38,29,2

Диаметр плавкой вставки предохранителя выбирают в зависимости от тока плавления. За ток плавления обычно принимают значение тока в два раза превышающий номинальный ток. Т.е. если Ваше устройство потребляет ток 1А, ток плавления принимаем 2А. И согласно нему выбираем диаметр проволоки. В данном случае медь 0,09мм или алюминий 0,1мм.

Плавкая вставка не перегорает мгновенно, для этого требуется некоторое время, пусть даже очень малое. Поэтому, кратковременные перегрузки (например, пусковые токи) не вызывают разрушения плавкой вставки.

Плавкая вставка, даже небольшого диаметра, толщиной всего 0,2мм, при перегорании может разлетаться на мелкие части. Часть металла испаряется, часть разбрызгивается расплавленными каплями. Разлетающиеся части плавкой вставки имеют температуру близкую к температуре плавления материала, из которого они сделаны и могут нанести вред оборудованию или находящимся рядом людям. Поэтому, плавкая вставка обязательно должна быть в корпусе, который сможет противостоять воздействиям при разрушении плавкой вставки. В зависимости от номинала плавких вставок, корпуса изготавливают из пластмассы, стекла, керамики.

Плавкие вставки можно так же рассчитать по предложенной ниже методике.

Расчёт проводников для плавких предохранителей

Ток плавления проводника для применения в плавкой вставке (предохранителе) можно рассчитать по формулам:

где:
d – диаметр проводника, мм;
k – коэффициент, зависящий от материала проводника согласно таблице.

где:
m – коэффициент, зависящий от материала проводника согласно таблице.

Формула (1) применяется для малых токов (тонкие проводники d=(0,02 – 0,2) мм), а формула (2) для больших токов (толстые проводники).
Таблица коэффициентов.

Диаметр проводника для использования в плавком предохранителе рассчитывается по формулам:
Для малых токов (тонкие проводники диаметром от 0,02 до 0,2 мм):

Для больших токов (толстые проводники):

Количество теплоты выделяемое на плавкой вставке рассчитывается по формуле:

где:
I – ток, текущий через проводник;
R – сопротивление проводника;
t – время нахождения плавкой вставки под током I.

Сопротивление плавкой вставки рассчитывается по формуле:

где:
p– удельное сопротивление материала проводника;
l – длина проводника;
s – площадь сечения проводника.

Для упрощения расчетов сопротивление принимается постоянным. Рост сопротивления плавкой вставки вследствие повышения температуры не учитываем.

Зная количество теплоты, необходимое для расплавления плавкой вставки, можно рассчитать время расплавления по формуле:

где:
W – количество теплоты, необходимое для расплавления плавкой вставки;
I – ток плавления;
R – сопротивление плавкой вставки.

Количество теплоты, необходимое для расплавления плавкой вставки рассчитывается по формуле:

где:
лямбда 🙂 – удельная теплота плавления материала из которого сделана плавкая вставка;
m – масса плавкой вставки.

Масса плавкой вставки круглого сечения рассчитывается по формуле:

где:
d – диаметр плавкой вставки;
l – длина плавкой вставки;
p – плотность материала плавкой вставки.

Я для себя сделал небольшую html страничку – памятку с автоматизированным расчетом диаметра плавкой вставки.

Удачи.

www.avislab.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
