Портальная установка плазменной резки
Портальная машина плазменной резки является лучшим из образцов компоновок устройств. Такая конструкция позволяет исключить все слабые стороны ручного и консольного оборудования, такие как низкая точность резки или вибрации, которые неравномерно возникают при работе (для консолей). Однако системы рассматриваются как высокопроизводительные агрегаты для оснащения производственных мощностей

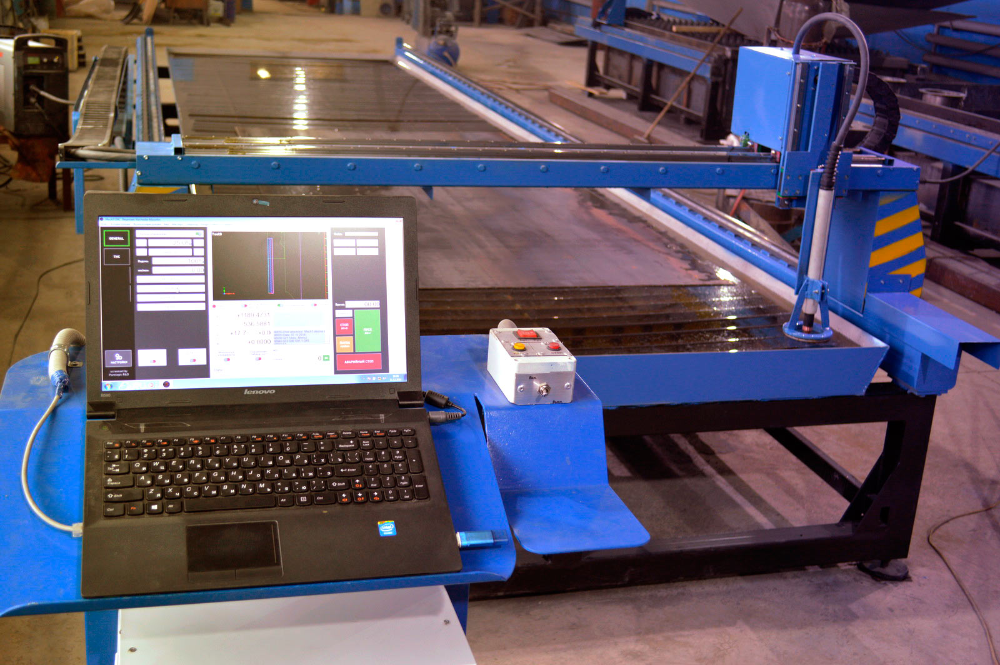

Портальная установка плазменной резки с чпу является удобным оборудованием в том отношении, что основная часть рабочих процессов автоматизирована. Оператору необходимо только загрузить данные в систему компьютера, и раскрой листового материала происходит автоматически.
Термическая резка, в которой задействована портальная установка, отличается минимальными вибрациями. Жесткий каркас исключает их, стабилизируя подвижные компоненты за счет направляющих. В таком случае минимизируется риск ошибок и отклонений размеров деталей, а также нет необходимости в последующей механической обработке.
Эксперты отмечают, что максимальная чистота среза получается, если в процессе настройки параметров оптимальным образом подбирается скорость движения сопла и показатели тока. Подбирают ее пробными резами на металле, убавляя или поднимая значение до необходимого уровня. Если скорость или ток слишком высокие, то на поверхности будет образовываться окалина.
Плазменная резка, для которой использован портальный станок, осуществляется с применением газа, причем для каждого типа металла подбирается свой состав. Например, при обработке алюминия и его производных толщиной до 20 мм применяют азот, для 20–100 мм уже потребуется смесь азота с водородом, а для больших размерностей – аргона и водорода. В таких условиях начинать регулировку необходимо с 200 А.
Медь режут по росту толщин:
- до 15 мм азотом;
- до 100 – сжатым воздухом;
- более – агроно-водородными составами.
Аналогичным образом производится роспуск латуни, но в этом случае можно увеличить скорость.
В среднем, показатель поднимают на четверть.
В зависимости от класса стального листа прокат обрабатывается различными методами. Высоколегированные марки в целом прожигают только до 100 мм толщины. Нержавейка обрабатывается азотом до толщины листа в 20 мм и воздухом или азотно-кислородным составом для листов до 50 мм. Купить установку актуально и для углеродистых сплавов, с которыми допускается работать воздушной, кислородной или азотно-кислородной смесью.
Важно учесть, что опорный стол и координатная машина, которыми оснащается оборудование, являются независимыми элементами. Если заготовку уронить, то не будет повреждена компьютеризованная система. В противном случае цена ремонта будет значительной. Таким образом, установки нашего производства выгодны по многим параметрам.
Портальная плазменная резка в категории “Промышленное оборудование и станки”
Портальная плазменная резка УВПР-200
Доставка по Украине
70 000 грн
Купить
Станок плазменного раскроя с ЧПУ 1550*3050
Под заказ
Доставка по Украине
361 200 грн
Купить
Станок плазменного раскроя с ЧПУ 2050*3050
Под заказ
Доставка по Украине
407 400 грн
Купить
Станок плазменной резки KT7 Easy PRO
Доставка по Украине
747 637 грн
Купить
Станок плазменной резки KT7 Speed
Доставка по Украине
925 241 грн
Купить
Портальная машина с ЧПУ Aupal серии CNCDT-2000
Доставка по Украине
Цену уточняйте
Станок плазменной резки KT7 Easy
Доставка по Украине
498 424 грн
Купить
Станок плазменной резки KT7 Speed
Доставка по Украине
747 637 грн
Купить
SAPPHIRE – машина плазменной резки
Под заказ
Доставка по Украине
Цену уточняйте
JANTAR
Под заказ
Доставка по Украине
Цену уточняйте
Под заказ
Доставка по Украине
Цену уточняйте
WATERJET COMBO
Под заказ
Доставка по Украине
Цену уточняйте
Под заказ
Доставка по Украине
Цену уточняйте
Машины газокислородной резки серии CG2-600 II
Доставка из г.
Одесса
82 799.96 грн
Купить
Под заказ
Доставка по Украине
Цену уточняйте
Смотрите также
Портальная машина плазменной резки WEMTECH 150/300
Недоступен
Цену уточняйте
Смотреть
Комплекс воздушно-плазменной резки JSCUT-130 для установки на систему портальной резки с ЧПУ
Недоступен
92 100 грн
Смотреть
Станок лазерной резки Hans Laser серии MРS С (волоконный лазер)
Недоступен
Цену уточняйте
Смотреть
Машина плазменно-автогенной резки Харьков ПА
Недоступен
от 1 000 грн
Смотреть
Машина плазменной резки с ЧПУ с установкой Power Max 1250
Недоступен
Цену уточняйте
Смотреть
Станок лазерной резки Hans Laser серии MF (волоконный лазер)
Недоступен
Цену уточняйте
Смотреть
Машина плазмовой резки WEMTECH 125/250
Недоступен
Цену уточняйте
Смотреть
SAPPHIRE – машина плазменной резки
Недоступен
410 грн
Смотреть
Станок плазменной резки Multicam 1000 BR серии
Недоступен
Цену уточняйте
Смотреть
JANTAR
Недоступен
410 грн
Смотреть
Станок плазменной резки Multicam 6000 серии
Недоступен
Цену уточняйте
Смотреть
WATERJET COMBO
Недоступен
410 грн
Смотреть
Недоступен
410 грн
Смотреть
Недоступен
410 грн
Смотреть
6000 × 2000 Портальный плазменный резак с ЧПУ • CR PLASMA
Программное обеспечение для управления фотогалереей
Портальная плазменная машина размером 6000 x 2000 мм используется для одновременной загрузки двух полных листов длиной 3000 мм.
Даже при рабочем ходе 6000 x 2000 мм станок сохраняет ту же высокую точность и качество отверстий, что и стандартная резка. В системе используется та же прецизионная система реечного привода, что и на всех наших машинах.
Рабочая зона станка 6000 x 2000 мм
Совместимость с Hypertherm 125PMX
Совместимость с Thermal Dynamics ULTRA Cut XT.
Во всех системах управления кабельными цепями используются полностью герметичные цепи от IGUS
Работа со стандартным контроллером плазмы CR, работающим на всех машинах этой линейки
Стальные островки, прикрепленные болтами к полу, служат основой для ходовой части машины
CR Стойка горелки CR PLASMA Подъемник оси Z с ходовыми шарико-винтовыми парами и рельсами HIWIN
Редукторы с двумя шестернями без люфта для максимальной точности положения резака в течение всего срока службы
Портальные машины CR PLASMA • Большой ход оси • Компактная занимаемая площадь
Все портальные машины CR PLASMA крепятся болтами к полу с помощью специальных спроектированные стальные острова.
Стальные островки позволяют регулировать систему привода длинной оси для плавного горизонтального движения. Все поверхности острова выровнены лазером и тщательно проверены.
Посмотреть в полном размере
Посмотреть в полном размере
Посмотреть в полном размере
Посмотреть в полном размере
Посмотреть в полном размере
Посмотреть в полном размере
Посмотреть в полном размере
Посмотреть в полном размере
Посмотреть в полном размере
Посмотреть в полном размере
Посмотреть в полном размере
Посмотреть в полном размере
Посмотреть в полном размере
Посмотреть в полном размере
Посмотреть в полном размере
Посмотреть в полном размере
Посмотреть в полном размере
Посмотреть в полном размере
Посмотреть в полном размере
Посмотреть в полном размере
Посмотреть в полном размере
Посмотреть в полном размере
Посмотреть в полном размере
Посмотреть в полном размере
Посмотреть в полном размере
Посмотреть в полном размере
Посмотреть в полном размере
4000 × 2000 Портальный плазменный резак с ЧПУ • CR PLASMA
Плазменная система с ЧПУ CR PLASMA 4000 x 2000 мм работает на стальных островках, которые привинчены к полу места, где установлена машина.
Верхняя поверхность островков имеет регулировку, позволяющую лазерному уровню выровнять длинные участки, которые используются для привода машины по длинной оси. Длинная ось движется по 25-миллиметровым рельсам HIWIN и оснащена прецизионной шлифованной рейкой и шестерней. В результате получается очень плавная и эффективная система привода для перемещения моста вверх и вниз по машине.
Рабочая зона станка 4000 x 2000 мм
Совместимость с Hypertherm 125PMX
Совместимость с Thermal Dynamics ULTRA Cut XT.
Во всех системах управления кабельными цепями используются полностью герметичные цепи от IGUS
Работа со стандартным контроллером плазмы CR, установленным на всех машинах этой линейки
Стальные островки, прикрепленные болтами к полу, служат основой для ходовой части машины
CR PLASMA Стойка горелки, разработанная CR Подъемник оси Z с шарико-винтовой передачей и рельсами hiwin
Двойной шестеренчатый редуктор с защитой от люфта для максимальной точности положения резака над станком Lifendard
Все станки серии CR PLASMA работают на рельсах HIWIN , прецизионные зубчатые рейки и шестерни, двухконтурные редукторы с защитой от люфта и управление контроллерами ЧПУ CR PLASMA нового поколения с богатым набором функций, ориентированных на оператора.
