Содержание

Плазморезы рейтинг - топ 10

ФотоНаименованиеТолщина резаНапряжение
Aurora PRO AIRHOLD 42 89 Современный плазменный инвертор Aurora PRO AIRHOLD 42 применяется для производительной качественной сварки (резки) металлических изделий из мягких сталей, конструкционных, цветных металлов и различных сплавов. Данный тип аппарата позволяет раскраивать заготовки толщиной более 12 мм с высокой скоростью благодаря максимальному току 40А.

Современный плазменный инвертор Aurora PRO AIRHOLD 42 применяется для производительной качественной сварки (резки) металлических изделий из мягких сталей, конструкционных, цветных металлов и различных сплавов. Данный тип аппарата позволяет раскраивать заготовки толщиной более 12 мм с высокой скоростью благодаря максимальному току 40А.

Читать полностью

Добавить к сравнению

12 мм220 В
Сварог REAL CUT 45 (L207) 89 Бюджетный и практичный аппарат от компании Сварог, REAL CUT 45 (L207), предназначен для качественной и быстрой плазменной резки металлов .  Сочетает в себе высокий уровень надежности и отличное качество кромок после раскроя.

Бюджетный и практичный аппарат от компании Сварог, REAL CUT 45 (L207), предназначен для качественной и быстрой плазменной резки металлов .  Сочетает в себе высокий уровень надежности и отличное качество кромок после раскроя.

Читать полностью

Добавить к сравнению

12 мм220 В
Triton CUT 100 PN CNC 89 Многофункциональный мощный инвертор для плазменно­-воздушной резки TRITON CUT 100 PN CNC построен на современных IGBT модулях компании SIEMENS по технологии Soft Switch, а также оснащен встроенными выходами на делитель напряжения.

Многофункциональный мощный инвертор для плазменно­-воздушной резки TRITON CUT 100 PN CNC построен на современных IGBT модулях компании SIEMENS по технологии Soft Switch, а также оснащен встроенными выходами на делитель напряжения.

Читать полностью

Добавить к сравнению

50 мм380 В
Сварог PRO CUT 45 (L202) 89 Аппарат для воздушно-плазменной резки PRO CUT 45 (L202) – малогабаритная профессиональная модель, которая оснащена фильтром-регулятором воздуха, имеет высокочастотный поджиг дуги и собрана на современной элементной базе из IGBT модулей.

Аппарат для воздушно-плазменной резки PRO CUT 45 (L202) – малогабаритная профессиональная модель, которая оснащена фильтром-регулятором воздуха, имеет высокочастотный поджиг дуги и собрана на современной элементной базе из IGBT модулей.

Читать полностью

Добавить к сравнению

12 мм220 В
Сварог CUT 100 (J78) 89 Мощный и надежный инвертор CUT 100 (J78) для воздушно-плазменной резки построен на современных IGBT транзисторах (SIEMENS). Благодаря широкому диапазону рабочего тока 20–100 А и высокому давлению поступающего воздуха от 0,6 МПа аппарат позволяет раскраивать металлические изделия толщиной до 35 мм.

Мощный и надежный инвертор CUT 100 (J78) для воздушно-плазменной резки построен на современных IGBT транзисторах (SIEMENS). Благодаря широкому диапазону рабочего тока 20–100 А и высокому давлению поступающего воздуха от 0,6 МПа аппарат позволяет раскраивать металлические изделия толщиной до 35 мм.

Читать полностью

Добавить к сравнению

35 мм380 В
Aurora PRO AIRFORCE 60 89 Профессиональный аппарат серии Aurora PRO AIRFORCE 60 применяется для резки стали, черных и цветных металлов толщиной до 20 мм и более. Работа устройства основана на инверторной технологии с применением MOSFET/IGBT-модулей

Профессиональный аппарат серии Aurora PRO AIRFORCE 60 применяется для резки стали, черных и цветных металлов толщиной до 20 мм и более. Работа устройства основана на инверторной технологии с применением MOSFET/IGBT-модулей

Читать полностью

Добавить к сравнению

20 мм380 В
Aurora PRO AIRFORCE 100 89 Инвертор для воздушно-плазменной резки AURORA PRO AIRFORCE 100 является одним из самых мощных в линейке. Современная инверторная схема управления на IGBT-транзисторах, бесконтактный розжиг дуги, максимальный ток 100 Ампер позволяют максимально быстро и качественно раскраивать металлические заготовки и изделия толщиной до 40 миллиметров.

Инвертор для воздушно-плазменной резки AURORA PRO AIRFORCE 100 является одним из самых мощных в линейке. Современная инверторная схема управления на IGBT-транзисторах, бесконтактный розжиг дуги, максимальный ток 100 Ампер позволяют максимально быстро и качественно раскраивать металлические заготовки и изделия толщиной до 40 миллиметров.

Читать полностью

Добавить к сравнению

40 мм380 В
Grovers CUT 60 89 Новая плазменная установка GROVERS CUT 60 станет незаменимым инструментом на вашем производстве для любых задач по демонтажу металлоконструкций из углеродистых сталей, нержавеющих сталей, алюминия и др. металлов!

Новая плазменная установка GROVERS CUT 60 станет незаменимым инструментом на вашем производстве для любых задач по демонтажу металлоконструкций из углеродистых сталей, нержавеющих сталей, алюминия и др. металлов!

Читать полностью

Добавить к сравнению

15 мм220 В
Fubag PLASMA 40 AIR 89 FUBAG предлагает универсальное решение в области плазменной резки - надежный аппарат для плазменной резки со встроенным компрессором.

FUBAG предлагает универсальное решение в области плазменной резки - надежный аппарат для плазменной резки со встроенным компрессором.

Читать полностью

Добавить к сравнению

14 мм220 В
FoxWeld Plasma 43 Multi 89 Универсальный сварочный аппарат, который помимо воздушно-плазменной резки, обеспечивает качественную аргонодуговую и ручную дуговую сварку. Оснащен всеми функциями, способными обеспечить качественную работу. Можно использовать электроды диаметром до 4 миллиметров.

Универсальный сварочный аппарат, который помимо воздушно-плазменной резки, обеспечивает качественную аргонодуговую и ручную дуговую сварку. Оснащен всеми функциями, способными обеспечить качественную работу. Можно использовать электроды диаметром до 4 миллиметров.

Читать полностью

Добавить к сравнению

11 мм220 В

www.welding-russia.ru

Какой аппарат воздушно-плазменной резки лучше: Как выбрать плазморез?

Теоретически, лист металла можно разрезать специальной ножовкой, или (чуть быстрее) любимой в народе «болгаркой». Конечно, при этом разрез неизбежно получится с деформированными краями, которые на последующем этапе необходимо зачищать и шлифовать. Кроме того, механическая резка признает только прямые линии. Поэтому на практике, лучше применять аппараты, специально созданные для резки металла. Еще десяток лет назад, существующие кислородные аппараты, хотя и резали быстро и по кривой, но  тоже ставили жесткие условия: металл должен быть железосодержащим, иначе резка не состоится. К тому же они были громоздкими, поскольку включали в себя неотъемлемый придаток – кислородный баллон, который был не только тяжелым, а еще и очень взрывоопасным.

Сегодня указанные проблемы отошли в далекое прошлое, поскольку развитие современной техники предоставляет возможность использовать легкие и компактные аппараты воздушно-плазменной резки, сокращенно именуемые плазморезами.

Плазма из воздуха

Плазменная технология – простая, как все гениальное. В узком канале плазменной горелки возникает электрическая дуга, а воздух с силой продувается через эту дугу, интенсивно охлаждая ее. Воздух при этом ионизируется, превращаясь в газ, который проводит электричество. Скорость его на выходе – предельная: около 2-3 км/сек.

Проходя сквозь слой такого ионизированного газа, электрическая дуга создает струю плазмы, рабочая температура которой может достигать 25000-30000°С

.   Возникшая плазменная дуга,  легко расплавляет нужную линию разреза, одновременно удаляя жидкий металл плазменным потоком.

Плазменные электроды и сопла обычно изготовляются из меди, вольфрама (усиленного торием, лантаном) или гафния. Высокотемпературная плазменная струя режет металл быстро, точно, эффективно, независимо от его толщины ( от 0,5 до 50 мм), не требует включения в материал железа, исполняет  самые сложные  фигурные  линии, и что самое главное – полностью безопасна.

Плазменная дуга направляется сверху вниз, поэтому резак необходимо держать под прямым углом к разрезаемой поверхности. Линия реза получается идеально чистой  (без окалин, без деформации) и предельно точной (отклонения – сотые доли процента).

Для достижения идеальной точности, необходимо выбрать оптимальную скорость реза (с обратной стороны должны лететь искры) и правильный сварочный ток. Сила нужного тока зависит от толщины разрезаемого металла, что всегда указывается технических характеристиках устройства.

Плазменная резка – инновационная альтернатива механической и кислородной резке.

Аппараты воздушно-пламенной резки обладают несомненными достоинствами:

·        В процессе резки  не нагревается обширный участок разрезаемого металла, что дает ему возможность охладиться намного быстрее.

·        Высокая скорость разрезания металлов любой толщины.

·        Плазменный резак – универсальный: режет практически все виды металлов и сплавов, а также неметаллические материалы (например, камень)

·        Разрез получается высококачественным, исключающим последующую обработку линии.

·        Доступно вырезание деталей сложнейших форм

·        Экономия – нет нужды приобретать баллоны с кислородом или пропаном-бутаном

·         Безопасность в работе, поскольку взрывоопасные баллоны уже не нужны.

 Итальянская компания DECA – лучшая среди  европейских производителей плазморезов

В выборе аппарата плазменной резки  большое значение имеет его мощность. Определите, металл какой толщины вы собираетесь разрезать, и, исходя из этого, выбирайте силу тока аппарата.

Итальянская компания DECA производит высококачественные плазморезы по доступной цене, сила тока которых отвечает заявленному в технических характеристиках номиналу.

Компактные и легкие аппараты плазменной резки Deca I-PAC 1235 и Deca I-PAC 1235K без труда производят чистый разрез, делаю сложную фигурную резку, достигая силы тока 35 А, что дает возможность разрезать металл до 12 мм. Давления воздуха регулируется, то есть пламя горелки можно выставлять в соответствии с потребностями.

Технология подачи тока – инверторная, что исключает перепады и скачки в силе тока и напряжении, а также в два раза экономит электроэнергию. Потребляемая мощность – низкая, поэтому аппарат свободно можно подключать к генератору.  У модели DecaI-PAC 1235K встроен компрессор, выдающий стабильную и ровную плазменную дугу. Можно даже резать верхний слой металла, не повреждая нижний. Дуга автоматически переключается при резке решеток или перфораций.

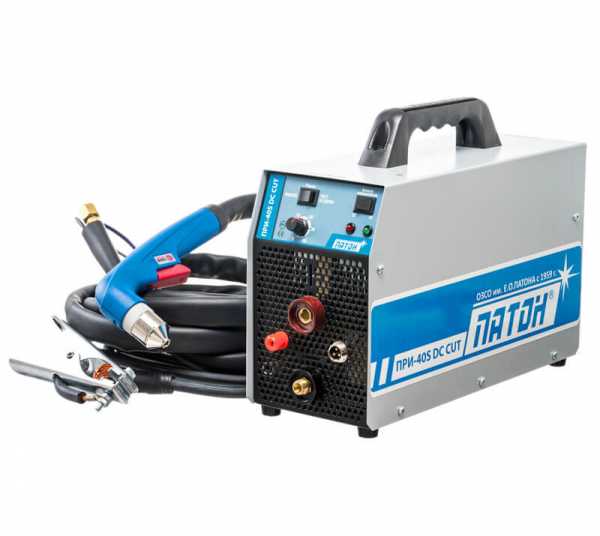

Установки плазменной резки Патон – для всех видов металлов

Высокая функциональность при небольшом весе и компактности – вот основные характеристики аппаратов воздушно-плазменной резки от компании Патон. Они эффективно работают с легированной сталью.

На сайте интернет-магазина «С торгом» вы найдете несколько моделей указанной фирмы из линейки Патон ПРИ-L, которые отличаются друг от друга мощностью и способны производить максимальную силу тока от 40 А до 120 А.  Соответственно указанной мощности,  гарантируется разрез черных и цветных металлов (или сплавов) различной толщины:  L40 - 8мм, L60 - 15мм,  L100 - 25мм,  L120 - 40мм.

Итальянский бренд  ERGUS: высокий ток при низком потреблении энергии

Модели плазморезов от итальянской фирмы ERGUS, выпускающей высококачественное сварочное оборудование – надежные и безопасные. Встроенная микропроцессорная электроника  (усовершенствованный инвертор ) позволяет выдавать «на гора» мощный ток, расходуя при этом небольшое количество энергии. Модели от ERGUS:  Plasma 404 DP TR (ток 40 А, глубина реза – 14 мм), Plasma 707 DP (ток 70 А, глубина реза – 20 мм), и Plasma 909 DP (ток 90 А, глубина реза – 25-30 мм) оснащены «родными» комплектующими, сборка – заводская, итальянская.

Такая важная характеристика, как продолжительность работы у плазморезов от ERGUS  - высокая, что помогает качественно выполнять  длинные разрезы.

Особого внимания заслуживает новинка от ERGUS  - аппарат плазменной резки Plasma Cutvert 35/50, который весит всего 10 кг, а при максимальной силе тока имеет продолжительность включения 50%.   Отличается надежностью, а, благодаря использованию инверторной технологии, гарантирует  качественную резку при потреблении 4 кВт электроэнергии. Удобен, практичен и легок в обслуживании.

Плазморезы для любителей  от итальянского бренда Telwin

Итальянская фирма Telwin  позаботилась о народных умельцах, у которых постоянно присутствует необходимость резки металла, но хочется сделать это суперкачественно и совсем недорого.

Для такого случая подходят легкие и недорогие, но эффективные модели  от Telwin:  Technica Plasma 31 (маленькая, выносливая, весит всего 6,4 кг), а также инструменты со встроенным компрессором: Technica Plasma 34 Kopressor и Technology Plasma 54 Kopressor.

TechnicaPlasma 31 и TechnicaPlasma 34 имеют сравнительно небольшую ПВ ( продолжительность включения) – 25%, но зато и электроэнергии потребляют минимум – 2,8к Вт при максимальной нагрузке.

Встроенный компрессор обеспечивает моделям от Telwin широкий диапазон выходного тока. Модель Technology Plasma 54 Kopressor имеет спектр от 7 А до 40 А.

У моделей от Telwin в характеристиках указана ПВ при максимальной силе сварочного тока. Нужно учесть, что, если аппарат используется с наименьшей мощностью, то продолжительность его работы возрастает в два-три  раза, достигая 60-70%. Это очень высокий показатель.

Широкий выбор высококачественного сварочного оборудования для любителей и профессионалов, произведенных ведущими фирмами Европы, вы найдете в интернет- гипермаркете «С торгом».

storgom.ua

Воздушно-плазменная резка. Как выбрать плазморез.

Воздушно-плазменная резка металла – безопасная и более эффективная альтернатива трудоемкой механической резке отрезными дисками и газовой резке взрывоопасными газовыми резаками.  Сегодня большинство производственных, строительных и ремонтных предприятий, а также частные мастера, которые работают с металлами и металлоконструкциями, стараются переходить на этот современный  метод, приобретая и осваивая новое оборудование – аппараты для плазменной резки металлов.

Как работает аппарат?

Аппарат для плазменной резки металла (другие названия: плазморез, плазменный резак) – это специальное оборудование для резки металла, где в качестве режущего элемента выступает струя плазмы. К соплу аппарата подается разогретый сжатый воздух под давлением в несколько атмосфер. Между соплом и электродом возбуждается дуга, которая преобразует поток газа в струю плазмы температурой 5 000-30 000 градусов и скоростью подачи 500-1 500 м/с.  Образуемая плазменная струя быстро и легко плавит линию реза, удаляя жидкий металл потоком плазмы.

Основными рабочими элементами аппарата являются плазмотрон (собственно, сам плазменный резак), сопло, электроды и компрессор. Сопла и электроды, как правило, производятся из вольфрама, гафния или меди. От длины и диаметра сопла зависит скорость работы и функциональность аппарата. Чем больше длина сопла, тем быстрее происходит резка.  Но одновременно с этим и быстрее оно изнашивается. Оптимальными параметрами сопла считаются длина в 1.5-1.8 раз превышающая диаметр.  Компрессор используется в качестве источника сжатого воздуха, необходимого для плазмоообразования. Некоторые модели плазморезов оснащены встроенным компрессором. Если встроенный компрессор не предусмотрен, для подачи воздуха используют внешний компрессор или стационарную пневмосеть.

Преимущества воздушно-плазменной резки

  • Высокая скорость работы. По сравнению с альтернативными методами резки, воздушно-плазменный способ отличается высокой скоростью резания, повышая тем самым производительность труда мастера. Поверхность нагревается локально, только в месте реза, поэтому заготовка остывает после работы очень быстро.
  • Высокое качество реза. Плазменная струя обеспечивает рез высокого качества – точный, чистый, без термических повреждений поверхности. Поверхность заготовки после реза не требует финишной обработки и зачистки.
  • Универсальность и функциональность. Плазморезами можно резать практически все виды металлов и сплавов. В зависимости от технических характеристик конкретной модели, толщина разрезаемого материала может достигать 50 мм. Плазменным резаком можно выполнять не только простой ровный рез, но и сложное фигурное вырезание.
  • Безопасность. Метод воздушно-плазменной резки считается более безопасным по сравнению с газовой резкой. Для работы не требуется использование взрывоопасных, тяжелых и габаритных газовых баллонов. Необходим только компрессор или подключение к пневмосети.

Особенности выбора

Если вы решили купить аппарат плазменной резки, для вас будет актуальна наша информация о важных параметрах выбора и основных технических характеристиках плазморезов.

Сила тока

Основная техническая характеристика аппарата плазменной резки. От этого показателя, в первую очередь, зависит толщина металла, с которой способен справляться плазморез. А также скорость процесса резания. Чем больше рабочий ток, тем быстрее будет нагреваться и плавиться металл.

Выбор модели по силе тока будет зависеть от того, с заготовками из какого металла и какой толщины вы собираетесь работать. Стандартные рекомендации следующие. Для резки меди и медных сплавов, латуни, алюминия толщиной в 1 мм потребуется ток в 6 Ампер. Для резки листов из разных видов стали и других черных металлов толщиной в 1 мм понадобится сила тока в 4 Ампера.

Так образом и производится расчет необходимой силы тока: толщина рабочего металла умножается на рекомендуемое для 1 мм значение силы тока. Например, для резки детали из стали толщиной 20 мм вам будет необходим плазморез с силой тока в 80 Ампер (20*4). Для резки детали такой же толщины, но уже из меди, вам потребуется аппарат с  120 Амперами тока (20*6).

Большинство моделей аппаратов для плазменной резки рассчитаны на резку различных металлов разной толщины. Сила тока устанавливается с помощью ручного регулятора. Регулировка может быть плавной или ступенчатой. Более удобной и эффективной считается плавная регулировка тока. Она дает возможность более точно задавать параметры под каждый вид работы.

Продолжительность включения

Если вы планируете интенсивно и длительно эксплуатировать плазморез в профессиональной деятельности, во избежание перегрузок и выхода из строя аппарата обязательно обращайте внимание на коэффициент полезного времени.

Стандартный рабочий цикл плазмореза составляет 10 минут. В эти 10 минут входят и время работы, и время «отдыха» (пауз в работе). Понятие «продолжительность включения» обозначает время в рамках рабочего цикла, в течение которого установка может работать непрерывно.  Если ПВ аппарата составляет 60% - это значит, что из 10 минут рабочего цикла работать в режиме резки непрерывно можно в течение 6 минут. Остальные 4 минуты аппарат должен «отдыхать».

ПВ указывается в технической документации и обычно привязывается к максимальной силе тока модели. То есть, если вы будете работать на меньшей силе тока, коэффициент продолжительности включения будет больше. Для профессионального использования рекомендуются плазморезы с ПВ не менее 80%. Для бытовых и полупрофессиональных работ будет достаточно показателя в 50-60%.

Тип питания

Аппараты плазменной резки металлов могут работать от однофазной или от трехфазной сети. От сети питания будет зависеть широта применения аппарата, а также его производительность и скорость работы. Плазморезы, питающиеся от однофазной сети 220 Вольт удобны тем, что позволяют производить работы практически везде, где есть возможность подключиться к бытовой розетке. Но одновременно с этим, они имеют мощностные ограничения. Для профессионального использования и резки материалов большой толщины вам будет необходима высокая сила тока. Высокие показатели силы тока имеют трехфазные аппараты, питающиеся от промышленных электросетей 380 Вольт.

greenloft.ru

Как правильно выбрать плазморез. — cck

Плазморез нельзя назвать инструментом на каждый день в домашнем хозяйстве. В хозяйственных нуждах он применяется редко, и только в основном в период интенсивного строительства. А вот в производственной сфере аппарат плазменной резки – незаменимая вещь. Вместо того чтобы мучиться и отрезать листовой металл ручной болгаркой, можно использовать плазморез, тогда работы будут выполняться быстро и качественно, срез будет ровным, аккуратным, без заусениц и окалины.

Плазменная резка используется в машиностроении, для изготовления и ремонта металлоконструкций и техники, для резки труб и листового металла в коммунальной, хозяйственной сфере и рекламе. У новичка, никогда не работавшего с данной технологией, может возникнуть вполне резонный вопрос, как выбрать плазморез для тех или иных нужд.

В данной статье мы расскажем о принципе работы плазмореза и о том, на какие характеристики необходимо обратить внимание при выборе.

  1. Преимущества и недостатки использования плазмореза

  2. Принцип работы плазмореза и расходные материалы

  3. Как выбрать плазморез

Преимущества и недостатки использования плазмореза

  Всегда найдется работник , который скажет, что ему удобнее работать болгаркой для легких работ и газорезкой в сложных ситуациях. И, честно говоря, это личное дело каждого, но эти личные предпочтения никоим образом не умаляют тех достоинств, которые может предложить плазменная резка.

Преимущества использования плазмореза:

  • Скорость резки. При осуществлении резки металла толщиной до 50 – 60 мм производительность увеличивается в 5 – 10 раз. Более выгодной можно считать только лазерную установку для резки.

  • Возможность обрабатывать любой металл: сталь, нержавеющую сталь, титан, чугун, медь, алюминий и сплавы. Нужно только правильно подобрать силу тока.

  • Не нужно предварительно подготавливать деталь/заготовку – снимать ржавчину, краску или грязь. Они абсолютно не мешают процессу.

  • Срез высокого качества. Он получается точным, ровным, без наплывов и окалины, дальнейшая обработка практически не требуется.

  • Место среза нагревается лишь в узком диапазоне, поэтому тепловые деформации металла заготовок минимальны, даже если толщина металла очень маленькая.

  • Безопасность в том плане, что не используются баллоны с газом. Для работы плазмореза необходим только воздух.

  • Возможность делать срезы фигурной формы, ограничений по геометрии среза нет.

  • Минимальное загрязнение окружающей среды за счет не использования газов.

Недостатки использования плазмореза:

  • Относительно небольшая допустимая толщина металла для резки. В самых продвинутых промышленных моделях она не превышает 80 – 100 мм. Для сравнения для кислородной резки ограничение – 500 мм.

  • Довольно жесткое требование перпендикулярного расположения относительно заготовки. Так максимальным отклонением считается 10 – 50 °,  если превысить его, ширина реза увеличивается, а с ним и износ расходных деталей.

  • Невозможность использования двух резаков, подключенных к одному аппарату.

Как видите, преимуществ у плазменной резки довольно много. С помощью нее можно резать и обрабатывать металл для дверей, ворот, фигурных оградок и заборов, изготавливать детали с отверстиями, кронштейны, лестницы, фасонные детали, систему отопления и вентиляции, разрезать и демонтировать большие конструкции и многое другое.

Для начала давайте определимся, что такое плазма в данном конкретном случае. Плазма – это воздух, нагретый электрической дугой до очень высоких температур 25000 – 30000 °С и находящийся в ионизированном состоянии. Как известно, ионизированный воздух перестает быть диэлектриком и начинает проводить электрический ток, который расплавляет металл и выдувает его из зоны среза.

Плазмотрон – это главный рабочий орган плазмореза, а не сам плазморез, как иногда его называют. Плазмотрон – это плазменный резак, который подключен к основному аппарату с помощью пакета, состоящего из кабеля и шланга для подачи воздуха.

Плазмотроны бывают разными: прямого и косвенного действия. В случае использования плазмотронов прямого действия разрезаемая заготовка включена в электрическую цепь, другими словами дуговой разряд возникает между металлом и электродом в плазмотроне. Именно такая разновидность данных деталей устанавливается в аппаратах плазменной резки, используемых для обработки металлических заготовок. А вот для неметаллических деталей используются плазмотроны косвенного действия, тогда дуга возникает непосредственно в самом резаке.

Сопло – определяет возможности всего плазмотрона, оно может быть различных размеров. От диаметра сопла зависит, сколько воздуха может через себя оно пропустить, от этого зависит и размер реза и скорость и интенсивность охлаждения плазмотрона. Для плазменной резки обычно используют сопла маленького диаметра – до 3 мм и большой длины – 9 – 12 мм. Чем больше длина сопла, тем выше качество реза, но слишком большая длина приводит к быстрому износу и разрушению сопла и снижает надежность работ. Оптимальной считается длина сопла в 1,5 – 1,8 раз больше диаметра.

Электродом или катодом внутри плазмотрона выступает металлический стержень, преимущественно из гафния. В более дорогих аппаратах могут использоваться другие конструкции.

В процессе плазменной резки также используются газы: плазмообразующие и защитные. Так вот в аппаратах с максимальной силой тока до 200 А и рассчитанных на разрезание металла толщиной до 50 мм используется только воздух, который выступает и в качестве  плазмообразующего, и в качестве защитного газа. В таком случае срез имеет удовлетворительное качество, хоть все же может быть некоторое окисление обрабатываемой поверхности. В более сложных промышленных системах используются другие газы – кислород, водород, аргон, гелий, азот и их смеси.

В конструкции плазмореза сопло и электрод являются расходными материалами, которые требуют своевременной замены. Ниже мы поговорим о том, на сколько их хватает.



Как выбрать плазморез

Итак, на что обратить внимание при выборе аппарата плазменной резки? Первое – универсальность. Например, аппараты под названием «плазморез CUT» предназначены сугубо для резки металлов. Но ведь помимо них есть и другие – аппараты, которые совмещают несколько функций одновременно: CUT – разрезание, TIG – аргонодуговую сварку и MMA – дуговую сварку штучным электродом. В зависимости от потребностей аппарат можно использовать для любой из этих целей. Но учтите, что такая универсальность плохо сказывается на качестве работ и итоговом КПД. В любом случае выбирать вам.

Виды плазморезов

Машины плазменной резки делятся на два вида:

Трансформаторный плазморез позволяет резать листовой металл до 40 мм толщиной.

Плазморез инверторный предназначен для разрезания металла до 30 мм толщиной. При этом потребляет меньше электроэнергии и обладает большим на 30 % КПД, чем трансформаторный. Еще один немаловажный момент – более стабильное горение дуги в инверторном аппарате, а также его компактность, позволяющая производить работы в труднодоступных местах.

Также плазморезы делятся на контактные и бесконтактные. Первым для начала работы необходимо прикосновение к металлу обрабатываемой заготовки, а вторым – нет. Как правило, контактный поджиг предусмотрен только у моделей, рассчитанных на разрезание 10 – 15 мм металла. Более сложные аппараты для разрезания металла 20 – 80 мм толщиной уже обладают бесконтактным поджигом.

И еще плазморезы бывают бытовыми и промышленными и различаются требованиями к энергосети. Например, бытовые модели могут работать от 220 В, а профессиональные только от 380 В. Учтите, плазморезы обладают колоссальной мощностью – более 4,5 кВт, не  каждая сеть в частном секторе сможет выдержать такие нагрузки. Перед покупкой обязательно необходимо удостовериться в том, что ваша сеть справится с большими нагрузками, так как помимо плазмореза придется еще подключать и компрессор. Но об этом чуть позже.

Сила тока и толщина заготовки

Самыми главными зависящими друг от друга критериями выбора плазмореза являются сила тока и максимальная толщина металла, который может обрабатывать конкретный плазморез. Чем выше сила тока в плазморезе, тем дуга сильнее нагревает металл и соответственно быстрее его расплавляет.

Чтобы правильно подобрать плазморез по силе тока, необходимо точно знать, для обработки каких металлов будет использоваться аппарат, и какую толщину будут иметь заготовки. Для резки разных металлов нужны разная сила тока. Ее можно посмотреть в таблице ниже.

Таблица 1. С какой силой тока необходимо резать различные металлы.

Например, вам необходим аппарат, с помощью которого вы собираетесь разрезать листовую сталь толщиной 3 мм, тогда считаем: 3х4=12 А. Не стоит брать плазморез с минимальным показателем, т.е. 12 А, так как это значение является идеальным вариантом. Лучше взять аппарат с запасом не менее 25 – 30 %, т.е. рассчитанный на силу тока в 20 А.

Если необходимо разрезать медную заготовку толщиной 40 мм, то понадобится аппарат 40х6= 240 А, т.е. профессиональный – промышленный.

Важно! Всегда берите плазморез с запасом по силе тока, чтобы не перегружать его. Рассчитывайте максимальную толщину металла самостоятельно, так как чаще всего в технических характеристиках указывается толщина из расчета, что резаться будет черный металл.

Яркий тому пример плазморез TelWin Superior Plasma 60 HF 400V с силой тока 60 А, но в характеристиках указана толщина 20 мм. Если же подсчитать, то для разрезания 20 мм меди необходимо 120 А. Кстати, данный аппарат рассчитан на сеть с напряжением 380 В и обладает мощностью 7,5 кВт, так что для домашнего использования явно не подойдет. Стоимость такого плазмореза равна 1770 – 1780 у.е. Преимуществами данной модели являются: микропроцессор, облегчающий работу, потенциометр для регулирования силы тока с шагом в 15 А, встроенный манометр для определения давления воздуха, штекерные входы для быстрого соединения кабелей. Ну и, конечно же, в комплект входит плазмотрон.

Вообще же итальянский бренд TelWin выпускает различные модели с силой тока на 25 А, 40 А, 50 А, 60 А, 80 А, 90 А, 120 А, 160 А. Но производятся они не только в Италии, поэтому обратите пристальное внимание на страну производителя, указанную на упаковке. Хотя сам производитель утверждает, что в  любом случае стандарты Евросоюза соблюдены.

Продолжительность включения

Интенсивность использования плазмореза имеет очень большое значение при выборе аппарата.

В характеристиках плазморезов есть такая графа как ПВ (продолжительность включения), которая исчисляется в процентах. Какое время аппарат может работать, а какое ему необходимо для отдыха и охлаждения. За основу берется рабочий цикл в 10 минут. Например, если ПВ = 40 %, то это означает, что плазморез может работать 4 минуты и далее требуется 6 минут отдыха. Если ПВ=80 %, то время работы – 8 минут и время отдыха – 2 минуты.

Важно! Продолжительность включения плазмореза зависит от силы тока. Чем выше сила тока, используемая в процессе работы, тем меньше продолжительность включения.

Если планируется нечастое проведение резки металлоконструкций на стройке, то достаточно будет плазмореза попроще, с ПВ менее 50 % или равным 50 %. В таком случае он будет использоваться для вспомогательных работ. Если же планируется резка металла в течение всего рабочего дня, тогда необходимо подбирать аппарат с ПВ максимально приближенным к 100 %, кстати, есть модели с ПВ=100%, их можно использовать в течение всей рабочей смены без перерывов, но в них чаще всего используется водяное охлаждение.

Среди доступных бытовых моделей, представленных на рынке, плазморез Сварог обладает самой большой ПВ, равной 60 % на максимальном токе. Особенно это касается моделей с силой тока выше 60 А, рассчитанных на сеть 380 В.

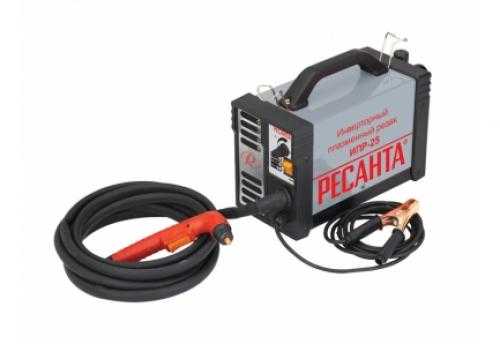

А вот плазморез Ресанта ИПР-25 имеют такую ПВ на 25 А= 35%, ПВ на 20 А= 60 А, а ПВ на 15 А=100%. Диапазон силы тока в данной модели от 5 до 25 А.

Встроенный компрессор или внешний

Для образования плазмы необходима подача сжатого воздуха, и от того, откуда берется этот воздух, зависит, есть ли у плазмореза встроенный компрессор или необходим внешний. Модели плазморезов с встроенным компрессором обладают не слишком большой мощностью, поэтому используются только в бытовых условиях и на частных предприятиях. Такие аппараты удобны для перемещения и использования в трудных местах, так как не требуется подключение к пневмосети.

Для постоянного использования плазмореза в течение целого рабочего дня необходим внешний компрессор. Обязательно необходимо обратить внимание, что расход воздуха в плазморезе не должен быть больше, чем количество производимого компрессором сжатого воздуха. Ну и, конечно, давление воздуха в плазморезе не должно превышать давление, которое обеспечивает компрессор. Только правильное соотношение этих параметров обеспечивает стабильную дугу и высокую производительность работы плазмореза в течение всего рабочего дня.

Важно! Воздух должен быть абсолютно сухим, не содержать масла и других посторонних примесей. Для осушения необходим специальный влагоотделитель. Поступать воздух должен с равномерной скоростью, без пульсаций.

Крайне важно соблюдать указанное условие и обязательно следовать инструкции к плазморезу. Неправильная эксплуатация приведет к быстрому выходу из строя, а вы даже не поймете, что же произошло. Например, в поисках самого надежного самого лучшего аппарата вы остановили свой выбор на плазморезе Hypertherm американского производства на 45 А, который стоит почти 3000 у.е., но в первый же день работы у вас сгорит ручка плазмотрона. И никто вам не заменит ее по гарантии. Почему?

Представьте себе, между соплом плазмореза и электродом вырывается плазма с температурой 20000 °С, вырывается она за счет движущегося воздуха со скоростью 60 – 100 л/мин. И теперь представьте, что будет происходить, если подаваемый воздух будет не сухим, а с примесью влаги. Эта влага будет взрываться прямиком в плазмотроне, при этом пострадают циркониевое вкрапление на электроде, сам электрод, диффузор и сопло. Придется все это покупать, благо все вышеперечисленное является расходниками и доступно в продаже отдельно от аппарата.

Частота замены расходников

Самыми частозаменяемыми деталями плазмореза являются электрод и сопло. Обычно они выходят из строя не одновременно, например, на одно сопло хватает два электрода. Но все индивидуально, бывает, что приходится менять одновременно.

Частота замены расходников слишком прикладной вопрос, на него нельзя ответить заочно. Все зависит от интенсивности использования аппарата, толщины разрезаемого металла и силы тока. Например, некоторые говорят, что одного сопла хватает на одну рабочую смену (один рабочий день), если толщина металла не превышала 10 мм. Другие, что расходников хватает на 500 – 600 резов, а третьи, что на 150 м реза. Какой способ исчисления вам ближе, на тот и ориентируйтесь.

Износ сопла выглядит как нарушение его геометрической формы, а это может негативно влиять на качество реза. Износ электрода – выработка стержня, максимально допустимая 1,5 мм. Если не проследить за этим, то при большей выработке катода он может пригореть к головке плазмотрона, что приведет к выходу его из строя.

Удобство использования плазмореза

Немаловажный фактор выбора плазмореза – удобство. Первое, что может повлиять, это длина пакета кабель-шланга. Чем он длиннее, тем дальше можно отойти от аппарата, и тем более удобно разрезать широкие листовые материалы. Тем не менее, один пакет длиной 20 – 30 м тоже не слишком удобен, так как его каждый раз необходимо раскручивать, даже если работы будут проводиться в 2-х метрах от аппарата. Именно поэтому желательно выбирать модели с евроразъемами для подключения пакетов. Так можно купить модель с пакетом 6 – 12 м, которые можно менять и наращивать по мере необходимости длину. К тому же, учтите, что при длине кабель-шлангового пакета более 20 м теряется мощность. Поэтому использовать пакеты большой длины лучше в условиях необходимости, например, для работ на открытом воздухе, чтобы не выносить аппарат.

Несколько слов о технике безопасности.

Не стоит работать плазморезом при отрицательных температурах нельзя дожидаться полного износа расходных материалов – сопла и электрода.

И самое главное – если у вас нет опыта работы с плазморезом, не начинайте работу самостоятельно, попросите помощи у опытного специалиста или понаблюдайте за его работой и только затем пробуйте сами.

cckspb.ru

Выбор плазмореза, устройство, виды, сравнения

Устройство плазмореза



4 главные компоненты плазмореза – это:

• воздушный компрессор,

• плазмотрон с кабель-шланговым пакетом(или плазменный резак),

• источник питания и

• массовый зажим.



Источник питания, подающий на плазмотрон ток определенных параметров, может быть трансформаторного или инверторного типа. Естественно, что трансформаторы – более громоздки и менее экономичны в потреблении электроэнергии. Однако именно они имеют низкий порог чувствительности к перепадам напряжения в сети. И именно трансформаторы могут легко справляться с толстостенными заготовками.



Источники питания инверторного типа имеют меньший вес, более экономичную стоимость, порог их энергопотребления значительно ниже, чем у трансформаторов, КПД на 30 % выше и дуга стабильнее, но при этом они могут разрезать только тонкостенные заготовки. Такие источники питания подходят более всего для небольших мастерских и производств. Также небольшие источники питания будут незаменимы при работе в труднодоступных местах.

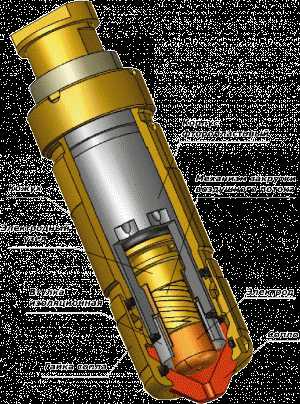

Резак для плазмы/плазмотрон – главный рабочий элемент плазмореза. Именно на его плечи ложиться основная работа по нарезке заготовок. Его главными комплектующими являются электрод, сопло и изолятор/охладитель (между соплом и электродом) и канал для подачи воздуха в зону резки.



Электрод, служащий для возбуждения электродуги, находится внутри корпуса плазмотрона. Электрод может быть циркониевый, гафниевый, бериллиевый или ториевый. Указанные металлы пригодны для работы плазмореза, поскольку на их поверхности в процессе работы образуются тугоплавкие оксиды, блокирующие разрушение электрода. Самыми популярными электродами являются гафниевые, так как они на 100 % безвредны для организма оператора плазмореза.

Сопло в плазморезе предназначено для обжима и формировки струи плазмы, разрезающей заготовки. Размер сопла непосредственно влияет на возможности и характеристики аппарата. Также от параметров сопла зависит технология работы с плазмотроном. Диаметр сопла – это показатель объема воздуха, который может пройти через него за единицу времени. От показателей объема же зависит ширина реза, скорость работы аппарата и скорость его охлаждения. Самый распространенный диаметр сопла – 3 мм. Если же говорить о длине сопла, то тут существует следующая закономерность: самый аккуратный и качественный рез получается при использовании самого длинного сопла. Однако стоит помнить, что слишком большая длина быстрее разрушает упомянутый расходник.



Компрессор при работе плазмотрона необходим для подачи воздуха, поскольку сама технология плазменной резки требует обязательного использования плазмообразующих и защитных газов. Плазморез промышленного типа потребует наличия гелия, аргона, кислорода, азота, водорода и их смесей. Небольшие же аппараты (сила тока которых не превышает 200 А) довольствуются сжатым воздухом, при этом, максимум их рабочих возможностей – разрезание заготовок толщиной 50 мм.



Кабель-шланговый пакет необходим для соединения компрессора, источника питания и плазмотрона. Кабель служит для передачи тока, шланг – для передачи сжатого воздуха.



www.vdi-ua.com

Как выбрать плазморез для дома

07.08.2018

Бытовые плазморезы чаще всего используются во время строительства либо при производстве различных металлических изделий. В домашних условиях резак может помочь при проведении кровельных работ, ремонте автомобиля, монтаже заборов и многом другом.

Классификация плазморезов

Аппараты плазменной резки классифицируются по разным параметрам, что обеспечивает их высокий КПД. Одной из важных характеристик при покупке плазмореза является его предназначение. Оборудование бывает нескольких видов:

  1. С контактным поджигом дуги. Используются для работы только с токопроводящими металами или материалами. Дуга зажигается на растоянии 1-5мм или при непосредственном касании электрода(катода) к заготовке.
  2. С бесконтактным поджигом дуги. Можно использовать для резки токонепроводящих материалов, либо металлов покрытыми краской или большими слоями ржавчины

В некоторых аппаратах дополнительно может быть режим дуговой или аргонной сварки (пример Edon CT-315 или CT-420).

Для начала работы с плазморезом необходимо определить контуры детали и подготовить рабочее место.

Виды плазменной резки

  • Классическая резка. В процессе работы используются только электричество и воздух.
  • Резка при помощи защитного газа. Разрезанная поверхность обладает максимально ровными краями, а защитное облако из газа предупреждает влияние извне на процесс работы.
  • Резка с водой. Принцип работы такой же, как и в газовой среде, но вода еще и охлаждает плазмотрон.

Существует еще критерий, по которому идентифицируют приборы. В зависимости от используемого оборудования плазморезы могут быть:

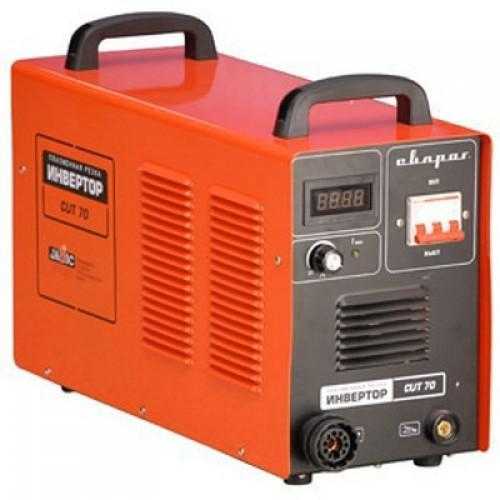

  1. Инверторные. Аппараты предназначены для резки металлов толщиной не более 30 мм. Самый распространенный вид оборудования, которое отличается экономичностью и компактными размерами.
  2. Трансформаторные. Этот вид плазморезов используется на производствах, где постоянно работают с металлом. Оборудование способно резать сталь толщиной до 80 мм, но расходы на его эксплуатацию высоки.

Как выбрать оборудование для плазменной резки

Квалифицированные консультанты в интернет-магазине сварочной техники Optoweek.com.ua рекомендуют в первую очередь определиться с толщиной и составом металлов, которые будут резаться при помощи плазмореза. Для бытовых целей подойдет инверторный тип с продолжительностью включения не менее 60%. Резка металлов требует различной силы тока:

  • Для медных сплавов требуется сила тока 6 ампер на каждый миллиметр толщины металла. Если планируется постоянная резка медных пластин толщиной 10 мм, то необходимо приобретать аппарат с силой тока не менее 60 ампер.
  • Сплавы на основе стали разрезаются под воздействием 4 А/мм. Для резки металла толщиной 20 мм потребуется аппарат с силой тока не менее 80 ампер.

Еще от силы тока зависит скорость резки металла. Лучше отдать предпочтение приборам для сварки, в которых предусмотрена возможность регулирования силы тока. Существует два вида регулировки:

  1. Ступенчатая.
  2. Плавная.

Плавное регулирование позволяет подобрать наиболее оптимальную силу тока даже для таких сплавов как алюминий. Ступенчатый вариант позволит быстро переключать силу тока в зависимости от металлов, которые будут резаться. Наиболее распространенный диаметр сопла плазмореза - 3 мм. При выборе аппарата важно учитывать этот параметр и при необходимости изменить отдать предпочтение другой марке или модели оборудования.

Украинский плазморез Патон ПРИ-40S

Плазменный резак ПРИ-40s предназначен для использования в бытовых условиях. Резка происходит без использования газа либо воды, что делает обслуживание прибора более дешевым.

  • Сила тока равна 40 А и позволяет разрезать металл толщиной до 12 мм.
  • КПД прибора составляет 90%.
  • Продолжительность включения составляет 60%, что позволяет работать 6 минут из 10.
  • Аппарат весит всего 8,3 кг.

Стоимость оборудования украинского производителя находится в пределах 12500-13000 грн, что делает его доступным для покупки каждым хозяйством. Плазменная дуга обеспечивает получение ровного шва на различных металлах при условии, что толщина материала соответствует силе тока.

Китайский плазморез Edon EXPERT CUT-40

Товары китайского производителя успели зарекомендовать себя во многих отраслях. Аппаратура отличается высоким качеством и невысокой стоимостью.

  • Edon EXPERT CUT-40 имеет максимальную силу тока 40 А и может резать сталь толщиной до 12 мм.
  • КПД аппарата составляет 85%.
  • Продолжительность включения равна 60% и этого хватает для непрерывной резки большого количества металла.
  • Расходные материалы, такие как сопло, электрод (катод), защитный колпачок и завыхритель, всегда есть в продаже и они подходят на все виды плазмотронов марки PT30-40.

Оборудование работает в воздушной среде. Вес аппарата составляет 8 килограмм. Плазменный электрод хорошо справляется с задачей резки различных сплавов.

Стоимость прибора колеблется в пределах 6100-6500 грн.

Если нужна помощь в выборе плазмореза - обращайтесь к менеджерам интернет-магазина Optoweek по телефонам, указанным на сайте.


optoweek.com.ua

как выбрать плазменный резак, какое оборудование лучше и рейтинг моделей

Для разрезания листового металла удобно использовать плазморез. Качество получаемого реза значительно выше, чем при работе болгаркой. На поверхности отсутствуют заусенцы, и это место не требует финишной доводки. Раскаленная плазма, которая подается из прибора, воздействует только на место реза, не затрагивая остальную часть заготовки. Работа не связана с приложением усилий.

Виды и назначение плазморезов

Прежде чем понять, как выбрать плазморез, необходимо изучить существующие виды приборов. В зависимости от области применения они подразделяются:

  • Инверторные. Обладают способностью резать металл толщиной 30 мм.
  • Трансформаторные. Разрезают металл толщиной 80 мм.

Существует классификация в зависимости от контакта резака с деталью.

Они подразделяются:

  • Контактные. При работе необходим контакт плазмы с металлом. Толщина его может быть до 18 мм.
  • Бесконтактные. В этом случае металл может быть большой толщины и контакта с ним не требуется.

В зависимости от потребляемой энергии также есть свои разновидности. Это приборы:

  • Бытовые. Работают от сети 220 Вт.
  • Плазморез промышленный. Работает от трехфазной сети 380 Вт.

Принцип работы устройства

Выбор плазмореза нужно начинать с изучения его устройства. Электрическая дуга нагревает ионизированный воздух до температуры 30000 градусов. Через него проходит электрический ток. Он направляется на металл. В области среза происходит его выдувание. Состоит прибор из следующих элементов:

  • Плазмотрон. Это плазменный резак, который с помощью кабеля и шланга подключен к аппарату. При разрезании металла дуга возникает между заготовкой и резаком. Такие плазматроны называются прямого действия. Если разрезается неметаллическая поверхность, то дуга образуется непосредственно в резаке. Это плазматроны косвенного действия.
  • Сопло. Это элемент, через который проходит воздух. В зависимости от его размера изменяется величина реза и скорость проведения работы. Наименьшие диаметры сопла составляют 3 мм, а максимальные 9−12 мм. Длина сопла выбирается в 1,5—1,8 раза больше диаметра. Чем оно длиннее, тем выше скорость. Но если эта величина слишком большая, то сопло быстро разрушается.
  • Электрод. Это металлический стержень из гафния, расположенный внутри плазматрона. Другое его название — катод.

В процессе резки используется воздух. Однако в некоторых случаях идет добавление кислорода, гелия или водорода. Связано это с тем, что поверхность материала может окисляться, а эти газы выступают в качестве защитных сред.

Преимущества и недостатки агрегатов

Чтобы понять, какой плазморез лучше, нужно знать преимущества и недостатки приборов. К преимуществам относятся:

  • кроме обычного металла, можно резать алюминий, нержавейку или чугун;
  • не требуется подготовки поверхности. Допускается присутствие ржавчины и краски;
  • срез получается ровный без окалины;
  • даже при небольшой толщине заготовки отсутствует тепловая деформация поверхности;
  • безопасность в эксплуатации;
  • возможность формирования сложных резов.

Однако при всех достоинствах у плазмореза есть и недостатки. К ним относятся:

  • ограничение по толщине реза. Максимальная величина составляет 100 мм;
  • заготовка должна располагаться четко перпендикулярно резу;
  • нельзя работать двумя резаками, подключенными к одному аппарату.

Факторы, влияющие на выбор

При выборе плазмореза нужно учитывать некоторые факторы. К ним относятся:

  • Сила тока. В зависимости от этой величины увеличивается мощность дуги и быстрее расплавляется металл. Если предстоит работа с алюминием, медью или ее сплавами, то сила токам выбирается 6А. Для нержавейки и черных металлов — 4А.
  • Продолжительность включения. Некоторые аппараты могут работать 50% времени, а потом столько же должны отдыхать. Этого достаточно, чтобы нарезать определенное количество заготовок. Для промышленных целей выбирается прибор с 100% временем работы.
  • Встроенный или внешний компрессор. Если компрессор встроенный, то такие приборы не обладают большой мощностью и относятся к бытовым устройствам. При наличии внешнего компрессора имеется возможность работать непрерывно. Давление в плазморезе не должно быть выше выдаваемого компрессором.
  • Частота замены сопла и электрода. Это зависит от длительности работы и толщины разрезаемого материала. При работе с металлом толщиной 10 мм некоторые расходники выдерживают 150 резов, другие 500−600, а промышленные работают всю смену.
  • Длина кабеля и шланга не должна превышать 20 м иначе создадутся неудобства при их раскручивании.

Рейтинговые аппараты для резки

При выборе прибора нужно ориентироваться на рейтинг плазморезов. К наилучшим моделям относятся:

  • Сварог CUT 40B (R34). Обладает мощностью 3,84 кВт. Работает от напряжения 220 Вт. Размеры составляют 425 x 205 x 355 мм. Аппарат рассчитан на работу с тонким листовым металлом; легкий и удобный в управлении.
  • AURORA PRO AIRFORCE 60 IGBT. Подключается к напряжению 380 Вт. Максимальная толщина режущей поверхности 20 мм. Можно работать с любыми марками материала, проводящими ток. Режущая сила тока составляет 60 А.
  • BRIMA CUT 120. Работает от напряжения 380 Вт. Имеет возможность разрезать листы толщиной 35 мм. Мощность аппарата составляет 20 кВт. Размеры: 475 x 330 x 370 мм.
  • КЕДР CUT-40B. Потребляемое напряжение — 220 Вт. Разрезает листы металла толщиной 12 мм.
  • Lincoln Electric Tomahawk 1538. Питается напряжением 380 Вт. Имеет угольный электрод. Ток резки составляет 30−100 А. Размеры — 455 x 301 x 640 мм.

При выборе плазмореза нужно ориентироваться на его параметры. В домашних условиях нет смысла приобретать промышленный аппарат, вполне достаточно бытового. Устройство будет работать 50% времени и столько же отдыхать. За этот период можно провести значительную часть работы.

chebo.pro

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
