Плоскошлифовальный станок 3Д722/3Б722/3Л722 - Поставки станков

Плоскошлифовальный станок 3Д722/3Б722/3Л722 широко распространен в разных сферах промышленности и производства. Обработка плоских, наклонных, фасонных поверхностей ведется торцом или периферией круга. Допускается несколько видов шлифования: врезанием, глубинное, с прерывистой или непрерывной поперечной подачей. Заготовка устанавливается на электромагнитной плите, либо в специальном приспособлении.





Конструктивные параметры станка

  • широкий диапазон режимов резания и подач стола обеспечивают получение готовых изделий с заданной точностью и шероховатостью
  • автоматизированный режим работы
  • благодаря ШВП достигается плавное и безлюфтовое перемещение рабочих органов
  • большая жесткость станины и виброустойчивость гарантируют стабильную и надежную эксплуатацию
  • разнообразный спектр шлифуемых поверхностей
  • применение дополнительных приспособлений расширяют возможности обработки
  • простота обслуживания и управления



 Точность обработки:

  • плоскостность - 3÷6 мкм,
  • параллельность - 4÷8 мкм,
  • шероховатость получаемой поверхности - 0,16÷0,32 мкм.



Технические характеристики 3Д722/3Б722/3Л722
Размер поверхности стола, мм 320 х 1250/400 х 1600
Класс точности (ГОСТ 8-82) В
Наибольшие размеры обрабатываемой заготовки (длина х ширина х высота), мм 1250 х 320 х 400/1600 х 400 х 400
Масса заготовки, кг 600/1000
Наибольшее расстояние от оси шпинделя до поверхности стола, мм 630
Число оборотов шпинделя, об/мин  1460
Скорость перемещения стола, м/мин  2-35
Скорость подачи шлифовальной бабки, м/мин 0,5-3
Вертикальное перемещение шлифовальной бабки, мм  440
Параметры шлифовального круга (диаметр х высота), мм  450 х 80
Скорость вертикального ускоренного хода, м/мин  0,450
Мощность главного привода, кВт  11
Габаритные размеры (длина х ширина х высота), мм  4810 х 2630 х 2665
Масса, кг 7000





Оснащение станка

Основное Дополнительное
  • Система СОЖ с магнитным сепаратором
  • Гидростанция
  • Электрошкаф
  • Устройство правки круга
  • Комплект ЗИП
  • Набор инструмента
  • Техническая документация
  • Устройство цифровой индикации
  • Электромагнитная плита
  • Плита синусная
  • Клиновой домкрат
  • Устройство для балансировки шлифовального круга
  • Механизм правки круга алмазным роликом
  • Шлифовальный круг





Цена и условия поставки

Получить необходимую информацию на плоскошлифовальный станок 3Д722/3Б722/3Л722 можно, связавшись с нами по телефону +7(4852) 66-40-25 или через электронную почту [email protected] Гарантия составляет 12 месяцев, срок поставки около 6 месяцев. Осуществляем доставку и монтаж станка на предприятие заказчика.



standart-st.ru

Плоскошлифовальный станок 3б722 технические характеристики

Главная » Станок » Плоскошлифовальный станок 3б722 технические характеристики

Обзор шлифовального станка 3Б722: характеристики, особенности, режимы работы

Плоскошлифовальный станок серии 3Б722 выпускался Липецким станкостроительным заводом. Это оборудование предназначено для шлифования различных материалов торцевой поверхностью круга. Благодаря своим уникальным эксплуатационным свойствам модель применяется до сих пор.

Конструктивные особенности станка

Установка состоит из горизонтальной станины, на поверхности которой расположены направляющие, на них крепится обрабатываемая деталь. Во время работы выполняется смещение по горизонтальному продольному направлению. Для обработки больших заготовок возможны незначительные сдвиги в поперечном направлении. Шлифовальный круг фиксируется на бабке. Этот узел агрегации может перемещаться в вертикальной плоскости.

Для нормальной работы оборудования в конструкции предусмотрено 6 электродвигателей. Главный привод шпинделя бабки осуществляется за счет передачи крутящего момента от силового агрегата мощностью 10 кВт. Для ускоренного вертикального смещения применяется электродвигатель 1,1 кВт. Остальные приводящие устройства предназначены для обеспечения работы систем охлаждения и магнитного сепаратора.

Плоскошлифовальный станок 3Б722 обладает следующими специфическими характеристиками:

  • способы фиксации деталей. Они могут быть затоплены на рабочем столе механическими устройствами или с помощью электромагнитной плиты;
  • шлифовальная бабка смещается по стойке с горизонтальными направляющими;
  • в конструкции установлены винтовые пары качения;
  • система цифровой индикации, которая контролирует степень смещения шлифовального круга.

Наличие высокоточных подшипников обеспечивает равномерную обработку материала по всей поверхности.

Конструкция шпиндельного узла позволяет выбирать оптимальные режимы функционирования — подачи и изменение скорости рабочего стола. Уровень звуковой мощности не должен превышать 99 дБ.

Технические характеристики

Согласно принятой классификации станок 3Б722 имеет класс точности «П». Благодаря универсальности своей конструкции он может обрабатывать детали, габариты которых не превышают 100*36*40 см. При этом расстояние от шпинделя до поверхности стола может составлять от 19 до 63 см.

Определяющим качеством станка являются параметры шпиндельной бабки. От ее характеристик зависит максимальная и минимальная глубина шлифования, а также скорость выполнения этого процесса. Допустимые размеры шлифовального круга составляют от 32,5 до 45 см. При этом посадочный диаметр равен 20,3 см. На шпиндель поступает максимальный крутящий момент 6,7 кгс*м.

Кроме этого, следует учитывать такие технические параметры, которыми обладает шпиндельная бабка станка 3Б722:

  • величина поперечного смещения – 40 см;
  • количество автоматических подач на один ход рабочего стола – от 1 до 30;
  • максимальное вертикальное смещение – 44см;
  • характеристики автоматических вертикальных подач – от 0,005 до 0,1 мм;
  • скорость вертикального ускоренного смещения – 0,45 м/мин.

Станок может работать в режиме автоматической или ручной подачи. В первом случае необходимо задействовать систему автоматики.

Технические параметры рабочего стола:

  • габариты поверхности — 100*32 см;
  • размеры фиксируемой электромагнитной плиты – 90*32 см;
  • величина продольного смещения – от 30 до 105 см;
  • возможность регулировки скорости смещения рабочего стола – от 2 до 40 м/мин.

Помимо этих характеристик, стоит отметить автоматический реверс ступора. Эта функция позволяет оперативно реагировать на изменение конфигурации обрабатываемой детали.

Плоскошлифовальный станок 3Б722 обладает большими габаритами – 341*202*229 при массе 6950 кг без установленной детали. Это объясняется литой станиной, которая обеспечивает устойчивость оборудования во время работы.

Режимы работы

Перед работой на шлифовальном оборудовании следует ознакомиться с режимами его функционирования. Они зависят от выбранной степени обработки поверхности детали, а также точности ее выполнения.

Наиболее популярный режим работы станка – шлифование врезанием. Оно осуществляется в том случае, если ширина заготовки меньше ее высоты. Дополнительно этот режим применяется, если на поверхности детали есть ограничивающие бортики. Он характеризуется быстрым износом круга и низким качеством шлифования. Преимущество – высокая скорость выполняемой операции.

Кроме этого, станок 3Б722 может работать в следующих режимах:

  • глубинное. Скорость вращения круга минимальная. При этом за один проход удаляется полный припуск. Съем стружки делается только в одном направлении. Периодически необходимо проверять геометрию круга и делать корректирующие поправки в режиме работы оборудования;
  • прерывистая и не прерывистая поперечные подачи. Применяются для высокой скорости обработки. Разница между ними заключается в возможности выхода круга за границы детали на 50-60 мм в режиме прерывистой обработки.

При выборе режимов работы нужно учитывать, что обработка периферией круга значительно меньше, чем шлифование торцом.

В видеоматериале можно увидеть пример работы оборудования, которое аналогично модели 3Б722:

stanokgid.ru

Плоскошлифовальный станок 3Б722 - Всё для чайников

Подробности Категория: Шлифовальные станки

 Универсальный плоскошлифовальный станок с прямоугольным столом и горизонтальным шпинделем модели ЗБ722 (рис. 1) предназначен для шлифования плоскостей деталей периферией круга. Шлифуемые детали в зависимости от материала, формы и размеров могут закрепляться или на электромагнитной плите, или непосредственно на рабочей поверхности стола.

Скачать документацию

 Кинематическая схема

Движение от маховика А (рис. 6) передается через шестерни 1,2, кулачковую муфту Б, коническую пару 3,4 на гайку 5, связанную с ходовым винтом 6. Так как гайка фиксирована от вертикального перемещения, то при ее вращении винт 6 будет перемещаться в осевом направлении, производя подачу каретки со шлифовальной бабкой.

Станина и стол

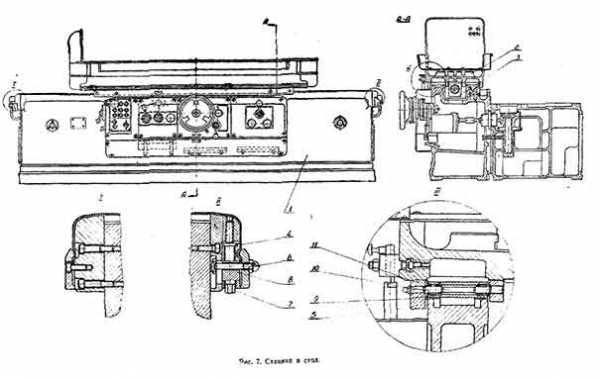

 По направляющим станины 1 (рис. 7) перемещается стол 2, несущий цилиндр 3. Открывающиеся при движении стола направляющие станины закрыты двумя гибкими лентами 4. Ленты проходят в окна стола, образованные телом стола и привернутыми направляющими 5. Концы лент натянуты и неподвижно укреплены на торцах станины. При натяжении ленты отпускают гайки 6 и вращением винта 7 перемещают вниз колодку 8 с укрепленной на ней лентой, после чего вновь затягивают гайки 6. Для того, чтобы ленты при движении стола прилегали к направляющим станины, имеются ролики 9, вращающиеся на осях 10, укрепленных в привернутых планках 11.

Колонка

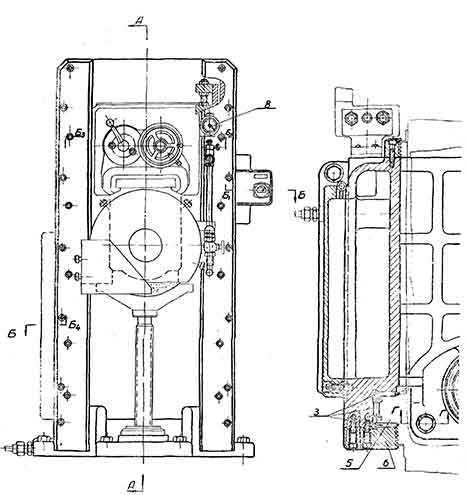

 Колонка 1 (рис. 8), привернутая к тумбе станины 2, представляет собой жесткую литую раму с направляющими, по которым при помощи системы роликов 3, размещенных в сепараторе 4, перемещается каретка 5. Люфт в направляющих устраняется подгонкой планок 6 и клином каретки 7.Для визуального контроля за размером шлифуемого изделия предусмотрен индикатор 8 и кронштейн 9 с регулируемым упором.

Механизм вертикальной подачи

 Механизм вертикальной подачи (рис. 9а, 96) крепится на передней панели станины 1 и закрывается крышками 2 и 3. Цилиндр механизма подачи 4 крепится к корпусу 5. Для увеличения долговечности храпового механизма собачка 6 выполнена в виде звездочки с шестью зубьями. Замена изношенного зуба на новый производится поворотом собачки. Для включения ускоренного перемещения полумуфта 7 перемещается рычагом 8 в крайнее правое положение, при котором маховик 9 оказывается отключенным от механиз

i-perf.ru

3Б722 Плоскошлифовальный станок. Капитальный ремонт и модернизация.




Модернизация
станков


Ремонт станков


Продать станок


Запасные части


Отправить
техническое
задание



Главная страница > Ремонт и модернизация станков > Выполненные проекты > 3Б722 Плоскошлифовальный станок. Капитальный ремонт и модернизация.

Согласно техническому заданию реализован проект по капитальному ремонту и модернизации электрической части плоскошлифовального станка мод 3Б722

По плоско шлифовальному станку 3Д722 проделаны  следующие работы:

  1. Полная разборка плоскошлифовального станка и всех узлов
  2. Промывка, протирка всех деталей
  3. Составление дефектной ведомости
  4. Станина: шлифовка направляющих
  5. Стол:  шлифовка направляющих, ремонт гидроцилиндра,  замена сальников, манжет и колец
  6. Колонна: шлифовка направляющих, подгонка планок
  7. Каретка: шабровка направляющих
  8. Шлифовальная бабка: разборка, замена подшипников
  9. Механизм вертикальной подачи: ревизия редуктора с заменой сальников, подшипников, изношенных шестерен, ревизия пары винт-гайка
  10. Механизм продольного перемещения стола: ремонт гидроцилиндра, замена сальников, манжет и колец
  11. Система смазки: ревизия бачков, замена трубопроводов, насоса, реле давления, гидрораспределителей, фильтров, манометров, питателей, сальников, манжет, колец
  12. Гидросистема: замена трубопроводов, насоса, реле давления, гидрораспределителей, фильтров, манометров, питателей, сальников, манжет, колец
  13. Система охлаждения: ревизия насоса, замена трубопровода
  14. Электрическая часть: полная замена проводки, замена приборов и аппаратуры управления и защиты, замена электроавтоматики, установка преобразователя частоты
  15. Восстановление защитных кожухов, защитных направляющих, ограждений
  16. Восстановление внешнего вида: очистка, грунтовка, окраска всех деталей станка, замена бирок
  17. Сборка плоскошлифовального станка и проверка на работоспособность
  18. Регулировка, испытание на холостом ходу и под нагрузкой, проверка на геометрическую точность, шум, нагрев.
  19. Изготовление тестовой детали.

По завершению ремонтных работ плоскошлифовальный станок 3Д722 отгружен заказчику.

На плоскошлифовальный станок 3Л722 предоставлена гарантия 12 месяцев.

Состояние плоско шлифовального станка 3Б722 до ремонта

Капитальный ремонт плоскошлифовального станка 3Б722

Плоскошлифовальный станок 3Б722 после капитального ремонта и модернизации











www.stankov.ru

ремонт 3б722 - Плоскошлифовальные станки

Капитальный ремонт плоскошлифовального станка мод. 3Б722

При капитальном ремонте проводятся следующие основные работы:



1.Разборка, чистка, мойка и дефектация узлов, комплектующих.

Шлифовка, шабровка направляющих станины стола, стола, колонны, хобота шпинделя, шпиндельной бабки, рабочей поверхности, прижимных планок.

Установка антифрикционных накладок.

Ремонт подшипников скольжения (замена при необходимости) ремонт шпинделя, с перешлифовкой шеек и конуса по необходимости

2. Калибровка винта, изготовление гайки (замена винт-гайки по необходимости) шпинделя.

3. Калибровка винта, изготовление гайки (замена винт-гайки по необходимости) вертикального перемещения шпиндельной бабки.

4. Ремонт гидроцилиндра методом шлифовки с заменой манжет и уплотнений (по мере необходимости).

5. Замена гидроаппаратуры. Ремонт насосов или замена по необходимости.

6. Ремонт, замена трубопроводов.

7. Ревизия, ремонт насоса смазки, замена трубопроводов восстановление смазочных каналов.

8. Ремонт системы СОЖ в т.ч. магнитного сепаратора и насоса (замена по необходимости), замена трубопроводов.

9. Замена электроаппаратуры в т.ч. Эл. проводки, ремонт эл.двигателей с заменой подшипников (замена эл.двигателей по необходимости).

10. Замена металлорукавов.

11. Замена РТИ в т.ч. манжеты, сальники, кольца.

12. Правка, рихтовка кожухов (изготовление новых по необходимости).

13. Окраска станка.

14. Монтаж и регулировка всех узлов на станке.

15. Пуско-наладочные работы.

16. Испытание на холостом ходу и под нагрузкой.

17. Проверка и сдача станка по точностным характеристикам согласно норм точности. :good:

Изменено пользователем kuk

www.chipmaker.ru

Паспорт на Станок продольно-шлифовальный 3Б722

Назначение технического устройства.

Станок 3Б722, продольношлифовальный с прямоугольным столом и горизонтальным шпинделем предназначен для шлифования плоскостей различных деталей периферией круга, как в индивидуальном, так и в крупносерийном производстве.

Шлифуемые детали, в зависимости от материала, формы и размеров, могут закрепляться или на электромагнитной плите, или непосредственно на рабочей поверхности стола, или в специальных приспособлени­ях.

Технические характеристики.

Габаритные размеры, мм:

длина — 3410

ширина — 2020

высота — 2290

Масса станка, кг — 6950

Основные размеры

Расстояние от оси шпиндели до рабочей поверхности стола, мм:

наименьшее            — 190

наибольшее — 630

Наибольшие размеры устанавливаемых изделий, мм:

длина — 1000

ширина — 360

высота (от зеркала стола) — 400

Наибольшие размеры обрабатываемых по­верхностей, мм:

длина — 1000

ширина — 320

Стол

Размеры рабочей поверхности стола, мм:

длине — 1000

ширина — 320

Размеры рабочей поверхности электро­магнитной плиты, мм:

длина — 900

ширина — 320

Продольное гидравлическое перемещение стола, мм:

наименьшее рабочее — 300

наибольшее рабочее — 1050

величина эксперта — 125

Пределы скоростей продольного перемещения стола (регулирование бесступенчатое), м/мин — 2-40



Технический паспорт (дубликат) на Станок продольно-шлифовальный 3Б722 скачать в формате doc (16 страниц):
