Шлифовальный станок своими руками | Самоделки своими руками

Шлифовальный станок — вещь довольно необходимая для домашней мастерской, изготовить его можно самостоятельно. В этой статье речь пойдёт о том, как сделать шлифовальный станок своими руками, всё представлено с пошаговыми фото и описанием самого процесса.

Для своей самоделки, я достал на металлоприёмке, вот этот асинхронный двигатель мощностью 750 Вт, несмотря на приличный «возраст», двигатель находится в хорошем состоянии, причем выдает 2300 оборотов.

Попробуй сегодня такой найди, да чтобы еще и отдали почти задаром! В общем повезло по-крупному, поэтому твердо решил, что шлифовальный станок нужно сделать не «от фонаря», как планировал изначально, а добротным.

Диаметр вала двигателя — 19 мм.

Решил посадить на вал электродвигателя стальную планшайбу. Долго искал по углам своего гаража, пока не нашел вот такую «малютку» — по наружному диаметру она идеально подходит для моего шлифовального станка.

Но отверстие в центре оказалось всего на 10 мм, потом просто рассверлил отверстие до нужного мне диаметра.

Теперь надо насадить планшайбу на вал двигателя для примерки. Долго думал над методом посадки: была мысль сделать отверстие под фиксирующий болт, который бы упирался в вал, но посадка оказалась настолько плотной, что решил оставить как есть. Ну а если что-то пойдет не так, то тогда уже и переделаю

На заготовке сделал разметку, поставил метки керном и стал сверлить отверстия под крепления фанерного круга.

Прошелся центровочным сверлом.

Затем сверлил уже сверлом на 6,5 мм, четыре отверстия.

Просверлил отверстия не до конца и просто нарезал в них резьбу. Решил, что так и надежнее будет, и более эстетично, ведь в конце концов станок для себя делаю.

Подключаем двигатель. В коробку на двигателе и пропускаем медный провод. Потом подключаю по схеме «треугольник». При соединении данным методом на каждой из обмоток движка присутствует линейное напряжение — 220 или 380В. На первый и третий контакты в коробке подключил ноль и фазу и прижал клеммами.

Хочу уточнить, для того, чтобы, электродвигатель нормально работал от сети 220В, ему нужен конденсатор на 37 мкФ, который подключается к нулю и второму контакту двигателя. Пусковой реостат я устанавливать не стал, поскольку особой нагрузки на него не будет. Но при желании его, конечно же, можно установить.

Далее решил изготовить раму для шлифовального станка. Можно и без этого пафоса обойтись, но я сделал так. И для этого нарезал четыре уголка, которые бережно хранил на «черный день»

Два уголка через «прокладки» из стальной полосы я прикрутил к крепежным отверстия сбоку двигателя, чтобы немного приподнять его от поверхности рабочего стола.

Остальные уголки приварил уже напрямую к ним, чтобы получилась цельная жесткая конструкция.

Из листа фанеры вырезаю кусок подходящего размера, в котором надо просверлить отверстия для крепления к планшайбе.

Сделал небольшой столик, чтобы удобно было шлифовать детали. В ход пошли профильные трубы и кусок пластины.

Ну а потом, опираясь на столик, стал выравнивать сам диск из фанеры. Почему не сразу? Потому что на месте его легче сбалансировать.

После этого наклеиваем на поверхность фанеры двусторонний скотч и крепим наждачную бумагу. В итоге получился вот такой самодельный шлифовальный станок для домашней мастерской.

Как сделать ленточный шлифовальный станок на базе двигателя стиралки своими руками

Мотор от стиральной машины можно применять, чтобы изготовить небольшой компактный ленточный шлифовальный станок. Мощности такого привода вполне достаточно, чтобы самоделка получилась не хуже покупного гриндера. Это действительно настоящий станок, изготовление которого не будет впустую растраченным временем.

Материалы:

  • Двигатель о стиральной машины;
  • фанера 20 мм;
  • труба 40-50 мм;
  • подшипники – 2 шт.;
  • пружина;
  • болты, гайки;
  • фанера;
  • уголок 20х20 мм;
  • листовая сталь 3 мм;
  • стальная полоса 30-40 мм.

Процесс изготовления шлифовального станка

Первым делом необходимо нарастить вал мотора стиральной машины. Достаточно просто приварить к нему отрезок резьбы.

Далее необходимо изготовить ведущий ролик станка. Для этого вырезается из фанеры несколько дисков, чтобы сложить их вместе, и получить ролик требуемой ширины для выбранной ленты. Заготовки склеиваются вместе. Затем после высыхания клея ролик можно надеть на удлиненный вал двигателя, и обточить на нем.

Ведомый ролик делается немного сложнее. Нужно подготовить отрезок трубы диаметром 40-50 мм, равный по ширине ведущему ролику. В нее вклеивается деревянная втулка. Предварительно она просверливается. Важно, чтобы длина втулки была меньшей, чем трубки. Это позволит запрессовать с боков по подшипнику.

Из полосы сваривается h-образная станина для роликов. Ее нужно просверлить, чтобы прикрутить к двигателю.

Теперь предстоит сделать крепление для ведомого ролика с механизмом натяжения. Для этого необходимо вырезать 2 заготовки из полосы. Одна делается длиной примерно 50 мм, а вторая 10 мм. Они складываются вместе под прямым углом через проставку из тонкой шайбы. Затем к ним приваривается трубка, но только по ее краям.

Разрезав трубку после сварки пополам, можно получить подобие дверной петли. В короткой ее части просверливается отверстие, и в него вваривается шпилька, которая послужит осью вращения для ведомого ролика.

Элементы петли соединяются между собой болтом. Затем нужно просверлить 2 отверстия в длинной части механизма. Одно делается почти с краю, второе напротив малой створки. В последнем нарезается резьба. Также нужно будет просверлить h-образную станину вверху, чтобы присоединить к ней механизм регулировки.

Теперь механизм устанавливается на станину. С краю на него натягивается пружина, чтобы подтянуть ведомый ролик, затем можно натягивать ленту. Ввернув болт в отверстие напротив малой створки механизма, можно регулировать наклон ролика, тем самым настраивая ленту.

Из полосы и листовой стали сваривается опорная площадка под шлифовальную ленту. В ее ножках нужно проделать пазы, чтобы прикручивать площадку к станине, и по ним регулировать прижатие к натянутой ленте.

Затем потребуется просверлить саму станину под крепление опорной площадки. В полученных отверстиях нарезается резьба.

Для крепления станка, к станине привариваются уголки. Это позволит прикручивать его к фанерной подошве или столешнице.

В завершение нужно выпилить из фанеры подошву станка, чтобы крепить к ней станину. Также из фанеры делается квадратная стойка для Г-образного шлифовального столика, который вырезается из листовой стали. Затем детали окрашиваются и собираются.

Сначала на подошву прикручивается станина, и к ее уголку сбоку прикрепляется стойка столика. После устанавливаем двигатель, механизм натяжения ленты и ролики. Опорная площадка для ленты и шлифовальный столик прикручиваются вместе.

Затем остается поставить ленту, и подвести к двигателю питание через кнопку.

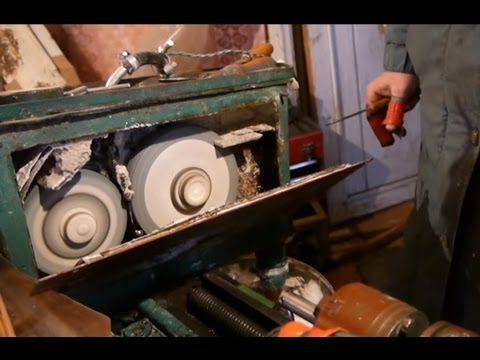

Смотрите видео
