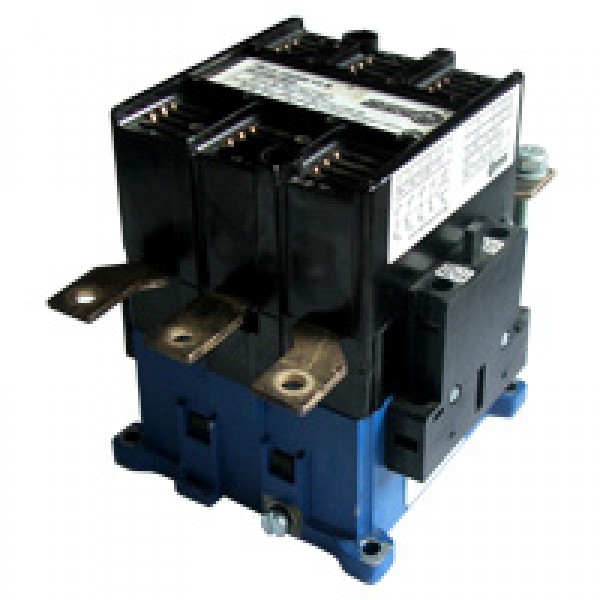

Пускатель ПМ12-160100 160 Ампер, 110; 220; 380В, У2; УЗ; УХЛ4, АБВ, IP00 электромагнитный Pairon Technology

Описание

Характеристики

Загрузки и документация

Отзывы ⁰

Статьи ³

1. Назначение пускателей электромагнитных серии ПМ12 100-250 Ампера

Пускатели электромагнитные серии ПМ12 предназначены для применения в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трёхфазных асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660В переменного тока частотой 50Гц. При наличии тепловых реле пускатель осуществляет защиту управляемых электродвигателей от перегрузки и от токов, возникающих при обрыве одной из фаз. а также от не симметрии фаз.

2. Структура условного обозначения.

ПМ12 – XXX X X X ХХХХ X

     1      2    3 4 5  6

1. Условное обозначение номинального тока: 100 – 100А; 125 – 125А; 160 – 160А; 180 – 180А; 250 – 250А

2. Условное обозначение исполнения пускателя:

• 1 – без реле, нереверсивный:
• 2 – с реле, нереверсивный:
• 5 – без реле, реверсивный с электрической и механической блокировкой;
• 6 – с реле, реверсивный с электрической и механической блокировкой.

3.Условное обозначение исполнения пускателя по тип}- зашиты: 0-IP00;

• 1 – IP54. корпус без кнопок:
• 2 – IP54. корпус с кнопками «ПУСК» и «СТОП»;
• 3 – IP54. корпус с кнопками «ПУСК» «СТОП» и сигнальной лампой:
• 4 – IP40. корпус без кнопок:
• 5 – IP20;
• 6 – IP40. корпус с кнопками «ПУСК» и «СТОП»;
• 7 – IP40. корпус с кнопками «ПУСК» «СТОП» и сигнальной лампой.

*пускатели с реле в защитном корпусе дополнительно оборудованы кнопкой «СБРОС»

4. Условное обозначение исполнения пускателя по числу и типу дополнительных контактов:

• 0 – 1з для пускателей с номинальным током 10А, 25А. 40А;
• 1 – 1р для пускателей с номинальным током 10 А. 25А, 40А.

*пускатели с номинальным током 63А- 2з+2р

5. Условное обозначение климатического исполнения и категории размещения по ГОСТ 15050-69: У2; УЗ; УХЛ4.

6. Условное обозначение исполнения пускателя по классу износостойкости: А, Б, В

3. Основные технические характеристики ПМ12 100-250А

		ПМ12-100	ПМ12-125	ПМ12-160	ПМ12-180	ПМ 12-250
Номинальный рабочий ток In,категория применения АС-3. А		100	125	160	180	250
Мощность, потребляемая катушкой. ВА	Срабатывание	300	480	515	515	700
	Удержание	45	57	55	45	80
Время срабатывания, мс		20±8	20±8	25±1О	25±8	27±10
Номинальное рабочее напряжение Ue. В		220. 380. 660
Номинальное напряжение изоляции Ui. В		1000
Номинальное импульсное напряжение Uimp. кВ		8
Номинальная коммутируемая мощностьв категории применения АС-3. кВт	380В	45	55	75	90	110
	500В	55	75	90	100	130
	660В	60	80	100	110	140
Износостойкость, млн.циклов ВО	коммутационная	0.2	0.2	0. 2	0.2	0.2
	механическая	5	5	5	5	5
Климатическое исполнение и категория размещения	У2. УЗ. УХЛ4

4. Номенклатура и краткие технические характеристики.

Наименование	Наир. катушки управления Uc, В	Номинальный рабочий тон 1а. А	Наличие реле	Степень защиты	Наличие кнопок	Артикул
ПМ12-160100 УХЛ4 В	220	160	без реле	IP00	–	502803
	380					502804
ПМ12-160110У2В	220			IP54	без кнопок	511832
	380					511833
ПМ12-160120У2В	220			IP54	с кнопками ПУСК+СТОП	509230
	380					509231
ПМ12-160140 УЗ В	220			IP40	без кнопок	511831
	380					511826
ПМ12-160150 УХЛ4 В	110			IP20	–	513009
	220					502582
	380					502583
ПМ12-160160УЗВ	220			IP40	с кнопками ПУСК+СТОП	511829
	380					511830
ПМ12-160200 УХЛ4 В	110		РТТ-326ПУХЛ4 136. 0-160.0	IP00	–	513306
	220					504291
	380					504292
ПМ12-160210У2В	220			IP54	с кнопкой СБРОС	511834
	380					511835
ПМ12-160220 У2 В	220			IP54	с кнопками ПУСК+СТОП+СБРОС	511899
	380					511898
ПМ12-160240 УЗ В	220			IP40	с кнопкой СБРОС	511825
	380					505578
ПМ12-160260 УЗ В	220			IP40	с кнопками ПУСК+СТОП+СБРОС	512170
	380					512171

Реверсивные. 4з+4р
ПМ12-160500 УХЛ4 В	220	160	без реле	IP00	–	509193
	380					509194
ПМ12-160600 УХЛ4В	220		РТТ-326ПУХЛ4 136,0-160.0	IP00	–	509189
	380					509190

3. Габаритные и установочные размеры ПМ12.

Общий вид пускателя серии ПМ12 не реверсивный, IP00; IP20

Тип пускателя	Габаритные и установочные размеры, мм									Масса. кг
	L1	L2	В1	В2	Н1	Н2	L	В	D
ПМ12-100100	112	–	164	–	139	–	100	100	6	2. 2
ПМ12-100150		–		–		–
ПМ 12-100200		143		210		52				2.9
ПМ12-125100		–		–		–				2.2
ПМ12-125150		–		–		–				2.2
ПМ12-125200		143		210		52				2.9
ПМ12-160150	136	–	185	–	166	–	123	125	6	3.9
ПМ 12-160200		150		230		60				4.6
ПМ12-180100		–	185	–	160	–				3. 7
ПМ12-180150		–	185	–		–
ПМ 12-180200		150	–	230	166	60				4.2
ПМ12-250100	145	–	185	–	187	–	127	150	7	5.2
ПМ 12-250150		–	185	–		–
ПМ 12-250200		162	–	235		60

Общий вид пускателя серии ПМ12 реверсивный, IP00; IP20

Тип пускателя	Габаритные и установочные размеры, мм							Масса. кг
	В	В1	L	L1	L2	Н	D
ПМ12-100500	293	278	151	100	–	146	5.5	5.4
ПМ12-100600			–		192			5.7
ПМ12-125500	270	252	151		–			5.4
ПМ12-125600			–		192			5.7
ПМ12-160500	340	322	182	125	–	176		8.8
ПМ12-160600			–		217			9. 3
ПМ|12-180500			182		–			8.8
ПМ12-180600			–		217			9.3
ПМ12-250500	365	348	208	150	–	197	6.5	9.7
ПМ12-250600			–		246			13

Общий вид пускателя серии ПМ12, IP40

Тип пускателя	Габаритные и установочные размеры, мм							Масса. кг
	L	Н	В	А1	А2	С1	С2
ПМ12-100140		200						5. 7
ПМ12-100160								5.8
ПМ12-100240		205						7.0
ПМ12-100260	468		248	150	370	75	58	7.1
ПМ12-125140		200						5.7
ПМ12-125160								5.8
ПМ12-125240		205						7. 0
ПМ12-125260								7.1
ПМ12-160140	440	215			335			11.3
ПМ12-160160								11.4
ПМ12-160240	555	220			457			12.3
ПМ12-160260			322	222		120	68	12.4
ПМ12-180140	440	215			335			11. 3
ПМ12-180160								11.4
ПМ12-180240	555	220			457			12.3
ПМ12-180260								12.4

Общий вид пускателя серии ПМ12, IP54

Тип пускателя	Габаритные и установочные размеры, мм									Масса. кг
	L	L1	Н	Н1	В	А1	А2	С1	С2
ПМ12-100110			200	210						5. 9
ПМ12-100120										6
ПМ12-100210			205	215						7.2
ПМ12-100220	468	504			248	150	488	75	68	7.3
ПМ12-125110			200	210						5.9
ПМ12-125120										6
ПМ12-125210			205	215						7. 2
ПМ12-125220										7.3
ПМ12-160110	440	470	215	230			457			11.5
ПМ12-160120										11.6
ПМ12-160210	555	591	220	235			571			12.5
ПМ12-160220					322	222		120	75	12. 6
ПМ12-180110	440	470	215	230			457			11.5
ПМ12-180120										11.6
ПМ12-180210	555	591	220	235			571			12.5
ПМ12-180220										12.6
