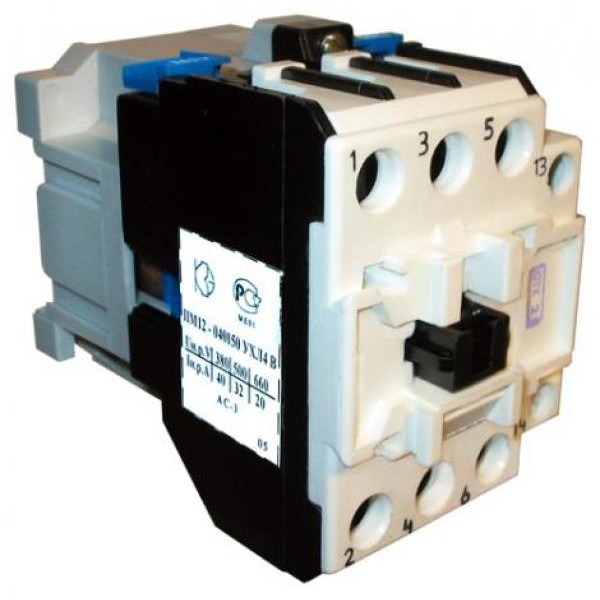

Пускатель электромагнитный ПМ12-040150 У3В 230В 1з TDM SQ0714-0046

₽ 1229,46

Масса: 0,5 кг, объем: 0,001 м3 , кратность: 1 шт

Количество товара Пускатель электромагнитный ПМ12-040150 У3В 230В 1з TDM SQ0714-0046

Артикул: SQ0714-0046 Категории: Контакторы, пускатели, ПМ12 Пускатели на токи 10-63 А, Промышленная НВА

  • Описание
Бренд: TDM ELECTRIC
Серия: ПМ12
Страна происхождения: КИТАЙ
Вес Нетто: 0.6
Номинальная рабочая мощность NEMA: 10
Количество вспомогат. нормально замкнутых (НЗ) контактов: 0,01
Количество вспомогат. нормально разомкнутых (НО) контактов: 1
Количество нормально замкнутых (НЗ) силовых контактов: 0,01
Количество нормально разомкнутых (НО) силовых контактов: 3
Комплектное устройство в корпусе: Да
Модульное исполнение: Нет
Номин. коммутируем. мощность при AC-3, 400 В: 18
Номин. коммутируем. мощность при AC-4, 400 В: 9
Номин. напряжение питания цепи управления Us AC 50 Гц: 185 – 253
Номин. напряжение питания цепи управления Us AC 60 Гц: 0,1 – 0,1
Номин. напряжение питания цепи управления Us постоян. тока DC: 0,1 – 0,1
Номин. раб. ток Ie при AC-1, 400 В: 60
Номин. раб. ток Ie при AC-3, 400 В: 40
Номин. раб. ток Ie при AC-4, 400 В: 0,01
Тип изделия/компонента:
Магнитный пускатель
Тип напряжения управления: AC (перемен.)
Тип подключения силовой электрич. цепи: Винтовое соединение

Назначение

  • Пуск, остановка и реверсирование асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В.
  • Дистанционное управление цепями освещения, нагревательными цепями и различными индуктивными нагрузками (категория применения АС-1, АС-3 и АС-4).

Применение

  • Вводно-распределительные устройства ВРУ.
  • Шкафы распределительные ПР.
  • Распределительные щиты ЩО-70.

Материалы

  • Корпус и детали выполнены из пластика, не поддерживающего горение.
  • Контактные группы снабжены серебряными наплавками для увеличения срока службы контактов.
  • Маркировка выполнена в соответствии с требованиями ГОСТ и не подвержена истиранию в пределах срока эксплуатации.

Преимущества

  • Корпус и подвижная траверса из термостойкой пластмассы обеспечивают безопасную эксплуатацию и безотказность пускателей.
  • Надежное присоединение оборудования достигается благодаря тарельчатым зажимам и рифленой поверхности контактов.

Пускатель ПМ12-250100 250 Ампер, 110; 220; 380В, У2; УЗ; УХЛ4, АБВ, IP00 электромагнитный Pairon Technology

Описание

Характеристики

Загрузки и документация

Отзывы 0

Статьи 3

    1.

    Назначение пускателей электромагнитных серии ПМ12 100-250 Ампера

    Пускатели электромагнитные серии ПМ12 предназначены для применения в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трёхфазных асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660В переменного тока частотой 50Гц. При наличии тепловых реле пускатель осуществляет защиту управляемых электродвигателей от перегрузки и от токов, возникающих при обрыве одной из фаз. а также от не симметрии фаз.

    2. Структура условного обозначения.

    ПМ12 – XXX X X X ХХХХ X

         1      2    3 4 5  6

    1. Условное обозначение номинального тока: 100 – 100А; 125 – 125А; 160 – 160А; 180 – 180А; 250 – 250А

    2. Условное обозначение исполнения пускателя:

    • 1 – без реле, нереверсивный:
    • 2 – с реле, нереверсивный:
    • 5 – без реле, реверсивный с электрической и механической блокировкой;
    • 6 – с реле, реверсивный с электрической и механической блокировкой.

    3.Условное обозначение исполнения пускателя по тип}- зашиты: 0-IP00;

    • 1 – IP54. корпус без кнопок:
    • 2 – IP54. корпус с кнопками «ПУСК» и «СТОП»;
    • 3 – IP54. корпус с кнопками «ПУСК» «СТОП» и сигнальной лампой:
    • 4 – IP40. корпус без кнопок:
    • 5 – IP20;
    • 6 – IP40. корпус с кнопками «ПУСК» и «СТОП»;
    • 7 – IP40. корпус с кнопками «ПУСК» «СТОП» и сигнальной лампой.

    *пускатели с реле в защитном корпусе дополнительно оборудованы кнопкой «СБРОС»

    4. Условное обозначение исполнения пускателя по числу и типу дополнительных контактов:

    • 0 – 1з для пускателей с номинальным током 10А, 25А. 40А;
    • 1 – 1р для пускателей с номинальным током 10 А. 25А, 40А.

    *пускатели с номинальным током 63А- 2з+2р

    5. Условное обозначение климатического исполнения и категории размещения по ГОСТ 15050-69: У2; УЗ; УХЛ4.

    6. Условное обозначение исполнения пускателя по классу износостойкости: А, Б, В

    3.

     Основные технические характеристики ПМ12 100-250А


    ПМ12-100

    ПМ12-125

    ПМ12-160

    ПМ12-180

    ПМ 12-250

    Номинальный рабочий ток In,категория применения АС-3. А

    100

    125

    160

    180

    250

    Мощность, потребляемая катушкой. ВА

    Срабатывание

    300

    480

    515

    515

    700

    Удержание

    45

    57

    55

    45

    80

     Время срабатывания, мс

    20±8

    20±8

    25±1О

    25±8

    27±10

    Номинальное рабочее напряжение Ue. В

    220. 380. 660

    Номинальное напряжение изоляции Ui. В

    1000

    Номинальное импульсное напряжение Uimp. кВ

    8

    Номинальная коммутируемая мощностьв категории применения АС-3. кВт

    380В

    45

    55

    75

    90

    110

    500В

    55

    75

    90

    100

    130

    660В

    60

    80

    100

    110

    140

    Износостойкость, млн.циклов ВО

    коммутационная

    0.2

    0.2

    0. 2

    0.2

    0.2

    механическая

    5

    5

    5

    5

    5

    Климатическое исполнение и категория размещения

    У2. УЗ. УХЛ4

    4. Номенклатура и краткие технические характеристики.

    Наименование

    Напр. катушки
    управления Uc, В

    Номинальный
    рабочий ток In. А

    Наличие реле

    Степень

    зашить:

    Наличие кнопок

    Артикул

    ПМ12-25О1ОО УХЛ4В

    220

    250

    без реле

    IP00

    518921

    380

    518922

    ПМ12-250110У2В

    220

    IP54

    без кнопок

    561439

    380

    561440

    ПМ12-250140У2В

    220

    IP40

    без кнопок

    561441

    380

    561442

    ПМ12-25О15О УХЛ4В

    220

    250

    без реле

    IP20

    518923

    380

    518924

    ПМ12-250200УХЛ4В

    220

    РТТ-327ПУХЛ4

    221,0-260,0

    IP00

    519099

    380

    519100

    Реверсивные. 4з+4р

    ПМ12-25О5ОО УХЛ4

    220

    250

    без реле

    IP00

    515869

    380

    515870

    ПМ12-250600 УХЛ4

    220

    РТТ-327ПУХЛ4

    221,0-260,0

    IP00

    519035

    380

    519036

    3. Габаритные и установочные размеры ПМ12.

    Общий вид пускателя серии ПМ12 не реверсивный, IP00; IP20

    Тип пускателя

    Габаритные и установочные размеры, мм

    Масса.

    кг

    L1

    L2

    В1

    В2

    Н1

    Н2

    L

    В

    D

    ПМ12-100100

    112

    164

    139

    100

    100

    6

    2. 2

    ПМ12-100150

    ПМ 12-100200

    143

    210

    52

    2.9

    ПМ12-125100

    2.2

    ПМ12-125150

    2.2

    ПМ12-125200

    143

    210

    52

    2.9

    ПМ12-160150

    136

    185

    166

    123

    125

    6

    3.9

    ПМ 12-160200

    150

    230

    60

    4.6

    ПМ12-180100

    185

    160

    3. 7

    ПМ12-180150

    185

    ПМ 12-180200

    150

    230

    166

    60

    4.2

    ПМ12-250100

    145

    185

    187

    127

    150

    7

    5.2

    ПМ 12-250150

    185

    ПМ 12-250200

    162

    235

    60

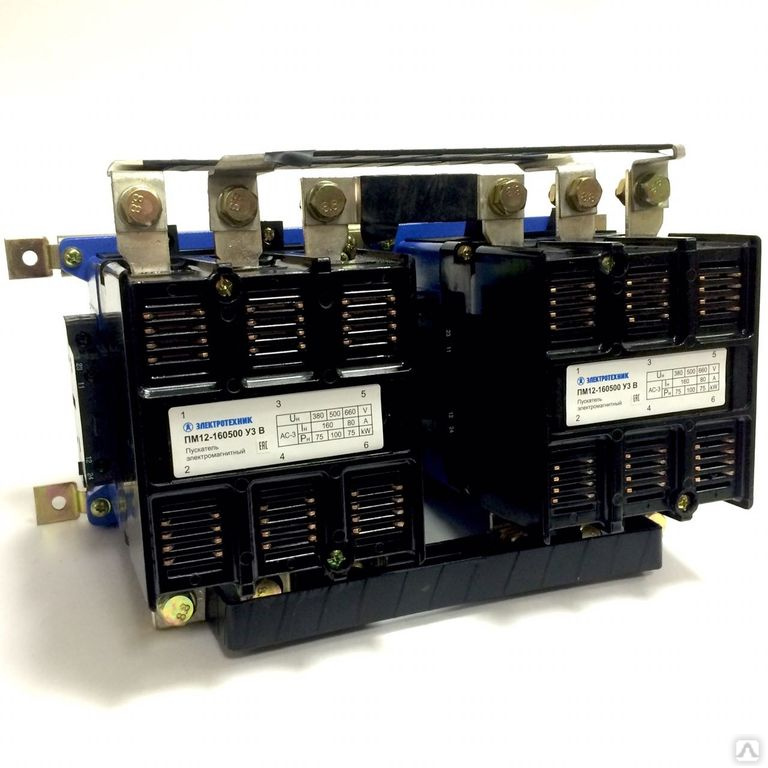

    Общий вид пускателя серии ПМ12 реверсивный, IP00; IP20

    Тип пускателя

    Габаритные и установочные размеры, мм

    Масса.

    кг

    В

    В1

    L

    L1

    L2

    Н

    D

    ПМ12-100500

    293

    278

    151

    100

    146

    5.5

    5.4

    ПМ12-100600

    192

    5.7

    ПМ12-125500

    270

    252

    151

    5.4

    ПМ12-125600

    192

    5.7

    ПМ12-160500

    340

    322

    182

    125

    176

    8.8

    ПМ12-160600

    217

    9. 3

    ПМ|12-180500

    182

    8.8

    ПМ12-180600

    217

    9.3

    ПМ12-250500

    365

    348

    208

    150

    197

    6.5

    9.7

    ПМ12-250600

    246

    13

    Общий вид пускателя серии ПМ12, IP40

    Тип пускателя

    Габаритные и установочные размеры, мм

    Масса.

    кг

    L

    Н

    В

    А1

    А2

    С1

    С2

    ПМ12-100140



    200











    5. 7

    ПМ12-100160















    5.8

    ПМ12-100240



    205











    7.0

    ПМ12-100260

    468



    248

    150

    370

    75

    58

    7.1

    ПМ12-125140

    200

    5.7

    ПМ12-125160















    5.8

    ПМ12-125240



    205











    7. 0

    ПМ12-125260















    7.1

    ПМ12-160140

    440

    215





    335





    11.3

    ПМ12-160160











    11.4

    ПМ12-160240

    555

    220





    457





    12.3

    ПМ12-160260



    322

    222

    120

    68

    12.4

    ПМ12-180140

    440

    215

    335

    11. 3

    ПМ12-180160











    11.4

    ПМ12-180240

    555

    220





    457





    12.3

    ПМ12-180260











    12.4

    Общий вид пускателя серии ПМ12, IP54

    Тип пускателя

    Габаритные и установочные размеры, мм

    Масса.

    кг

    L

    L1

    Н

    Н1

    В

    А1

    А2

    С1

    С2

    ПМ12-100110





    200

    210











    5. 9

    ПМ12-100120



















    6

    ПМ12-100210





    205

    215











    7.2

    ПМ12-100220

    468

    504





    248

    150

    488

    75

    68

    7.3

    ПМ12-125110

    200

    210

    5.9

    ПМ12-125120



















    6

    ПМ12-125210





    205

    215











    7. 2

    ПМ12-125220



















    7.3

    ПМ12-160110

    440

    470

    215

    230





    457





    11.5

    ПМ12-160120













    11.6

    ПМ12-160210

    555

    591

    220

    235





    571





    12.5

    ПМ12-160220





    322

    222

    120

    75

    12. 6

    ПМ12-180110

    440

    470

    215

    230

    457

    11.5

    ПМ12-180120













    11.6

    ПМ12-180210

    555

    591

    220

    235





    571





    12.5

    ПМ12-180220













    12.6

    Марка SSSHENG сильноточная серия PM12 PM12-1000100 3-фазный электромагнитный контактор переменного тока 1000 А Производитель магнитного пускателя

    Технические характеристики продукта

    Описание продукта

    Обзор

    Краткие сведения о происхождении

    3 90:

    Чжэцзян, Китай

    Торговая марка:

    СШЕНГ

    Номер модели:

    ПМ12-1000100-ЕК

    Тип электричества:

    АС

    Количество полюсов:

    3

    Этап:

    3

    Номинальное напряжение главной цепи:

    110Б 230Б 400Б

    Номинальный ток главной цепи:

    1000А

    Номинальное напряжение изоляции:

    690в

    Номинальное импульсное напряжение:

    8КВ

    Номинальный ток вспомогательной цепи:

    10А

    Степень защиты:

    IP00

    Вспомогательный контакт:

    4НО+2НЗ

    Частота:

    50/60 Гц

    Сертификат:

    ЕАС CE ISO9001

    Гарантия:

    18 месяцев

    ОЭМ+ОДМ:

    Да

    Способность снабжения

    Способность снабжения:
    10000 штук в месяц

    Упаковка и доставка

    Детали упаковки:

    Стандартная экспортная картонная упаковка,
    Бесплатная настройка наклеек и инструкций.

    Порт:

    Нинбо / Шанхай / Иу

    Способность питания

    Упаковка и доставка

    Время выполнения

    Порт

    Подробности упаковки

    CJX2-18 AC Contctor, Product ., ООО

    Тип и значение:

    Характеристики:

    Продукты серии CJX2 могут использовать способ установки строительных блоков для добавления блока вспомогательной контактной группы с временной задержкой, теплового реле и других аксессуаров, образующих различные производные продукты.

    Аксессуар в сборе Иллюстрация:

    Технические параметры:

    Тип

    CJX2-09

    CJX2-12

    CJX2-18

    CJX2-25

    CJX2-32

    Номинальная мощность кВт/л. с. (AC-3)

    МЭК60947-4-1

    ГБ14048.4

    200-240В

    2,2/3

    3/4

    4/5,5

    5,5/7,5

    7,5/10

    380-440В

    4/5,5

    5,5/7,5

    7,5/10

    15/11

    15/20

    500-550В

    5/7

    7,5/10

    9/12

    15/20

    18,5/25

    660-690В

    5,5/7,5

    7,5/10

    10/13,5

    15/20

    18,5/25

    Номинальный ток А (AC-3)

    МЭК60947-4-1

    ГБ14048.4

    200-240В

    11

    15

    22

    30

    40

    380-440В

    9

    12

    18

    25

    32

    500-550В

    7

    9

    12

    18

    21

    660-690В

    7

    9

    12

    18

    21

    Условный тепловой ток Ith:(A)

    25

    25

    32

    40

    50

    Номинальное изолированное напряжение Ui: (В)

    690

    Вспомогательный

    Контакт

    АС-15

    Контакт

    Договоренность

    Стандарт

    1НО

    Особенный

    1NC

    Номинальный ток А (AC-15)

    МЭК60947-5-1

    ГБ14048.
