Пмц 54 припой: Припой ПМЦ-54 + Аноды, графит, припой...

Пмц 54 припой: Припой ПМЦ-54 + Аноды, графит, припой… › Русский металл

alexxlab | 29.04.1989 | 0 | Разное

Содержание

Трубная продукция, цены г. Екатеринбург — ПО Трубное решение

Решили поискать?

4 4

Запрашиваемая страница не найдена!

Для поиска продукции перейдите в наш каталог или воспользуйтесь строкой поиска.

Астрахань
Барнаул
Белгород
Благовещенск
Брянск
Великий Новгород
Владивосток
Владикавказ
Владимир

Волгоград
Вологда
Воронеж
Грозный
Донецк
Ижевск
Иркутск
Йошкар-Ола
Казань
Калининград
Калуга
Кемерово
Киров
Комсомольск-на-Амуре
Краснодар
Красноярск
Курган
Курск
Кызыл
Липецк
Луганск
Магадан
Магнитогорск
Майкоп
Мариуполь
Москва
Мурманск
Набережные Челны
Нижний Новгород
Новокузнецк
Новосибирск
Новый Уренгой

Омск
Орел
Оренбург
Орск
Пенза
Пермь
Петрозаводск
Петропавловск-Камчатский
Ростов-на-Дону
Рязань
Самара

Санкт-Петербург
Саратов
Севастополь
Симферополь
Смоленск
Сочи
Сургут
Томск
Тула
Тюмень
Улан-Удэ

Ульяновск
Уфа
Хабаровск
Чебоксары
Челябинск
Чита
Южно-Сахалинск
Якутск
Ярославль

Продукт	ГОСТ:	Марка:

Вы можете добавить товары из каталога или позвоните нам по телефону
8 800 500-69-53

Припои и флюсы | Электротехнические материалы для ремонта электрических машин и трансформаторов | Архивы

трансформатор
ремонт
шины и провод
материалы

Содержание материала

Электротехнические материалы для ремонта электрических машин и трансформаторов

Волокнистые материалы
Слюдяные и слюдинитовые материалы
Слоистые пластики
Лакированные ткани
Пленочные материалы
Пластические массы
Фарфоровые изделия
Лаки и эмали
Трансформаторное масло
Обмоточные провода
Электротехническая листовая сталь
Припои и флюсы
Сведения по нормам расхода электротехнических материалов

Страница 13 из 14

При ремонте электрических машин и трансформаторов для соединения между собой различных металлических частей и деталей применяются мягкие и твердые припои.

Марка припоя		Химический состав, %		Температура плавления, •с		Объемный вес, г/см		Предел прочности при растяжении, кгс/см2		Область применения
ПОС-18 ГОСТ 1499-54		Олово — 17—18 Сурьма — 2,0—2,5 Свинец — остальное		277		10,23		2.8		Пайка медных проводов при малых плотностях тока и изделий из латуни
ПОС-30 ГОСТ 1499-54		Олово — 29—30 Сурьма — 1,5—2 Свинец — остальное		256		9. 69		3,3		То же
ПОС-40 ГОСТ 1499-54		Олово — 40 Сурьма — 1,5—2 Свинец — остальное		235		9,61		3,2		Пайка медных проводов обмоток электрических машин и изделий нз меди, латуни и серебра
ПОС-61 ГОСТ 1499—54		Олово — 59—61 Сурьма — не более 0,8 Свинец — остальное		230		9,5		6-7		То же для проводов малого сечения и коллекторов в машинах постоянного тока
ПОС-90 ГОСТ 1499-54		Олово — 89—90 Сурьма — не более 0,15 Свинец — остальное		222		7,57		4,3		То же при необходимости повышенной электропроводности места спая
01 п. ч. (олово) ГОСТ 860-60		Олово — 100		232		7.28		2.5		То же, но при необходимости более повышенной жидкотекучестн
Авпа-1		Олово — 55 Кадмий — 20 Цинк — 25		200		7,0		7,0		Пайка алюминия и алюминиевых сплавов
Авна-2		Олово 40 Кадмий — 20 Цинк — 25 Алюминий — 15		250		7,2		7. 2		То же. но при необходимости более повышенной жидкотекучестн
Марка припоя	Химический состав, %		Температура плав леиия, °с		Объемный вес, г/сма		Предел прочности при растяжении, кгс/мм*		Область применения

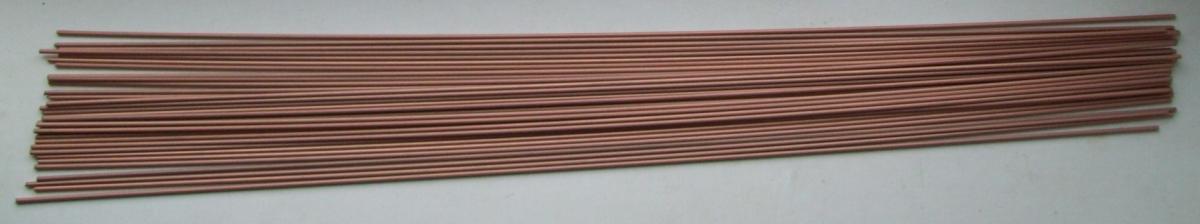

ПМЦ-36 ГОСТ 1534-42	Медь – 36 Цинк — остальное		825		8,0		20		Пайка латуни, содержащей до 68% меди. Температура пайки 950° С
ПМЦ-48 ГОСТ 1534-42	Медь — 48 Цинк — остальное		865		8,2		22		Пайка медных сплавов, содержащих свыше 68% меди. Температура пайки 950° С
ПМЦ-54 ГОСТ 1534-42	Медь — 54 Шик — остальное		880		8.3		26		Пайка меди томпака, бронзы и стали. Температура пайки 970° С
ПСР-70 ГОСТ 8190-56	Серебро — 70 Цинк — 4 Медь — остальное		730		9.8		35		Пайка медных обмоток особо ответственных электрических машин при необходимости обеспечить высокую электропроводность пайки. Пайка латуни, платины и вольфрама. Температура пайки 755″ С
ПСР-45 ГОСТ 8190-56	Серебро — 45 Цинк – 25 Медь — остальное		720		9,.		30		То же и дополнительно при пайке изделий из нержавеющей стали. Температура пайки 760° С
ПСР-25 ГОСТ 8190-56	Серебро — 25 Шик — 35 Медь — остальное		765		8.7		28		То же, температура пайки 830° С
МФ1-1 ГОСТ 4515-48	Фосфор — 8,5—10 Медь — остальное		725-850		8.5		18		Пайка статорных обмоток и беличьих клеток роторных короткозамкмугых обмоток электрических машин переменного тока. Пайка отводов трансформаторов. Температура пайки 850° С
МФЗ ГОСТ 4515-48	Фосфор — 7—8,5 Медь — остальное		725—860		8.5		18		То же, температура пайки 860° С

Мягкие главным образом оловосодержащие припои, относящиеся к числу легкоплавких, нашли себе применение в соединениях, которые должны обладать небольшим переходным сопротивлением и к которым не предъявляются требования в части большой механической прочности.
Твердые —серебряные, медно-фосфористые и медно- цинковые припои относятся к числу тугоплавких, обладают значительно большей механической прочностью, чем оловянистые припои. Величины переходного сопротивления при пайке твердыми припоями больше, чем при пайке оловянистыми припоями.
В зависимости от химического состава припои подразделяются на ряд марок.
Характеристики и область применения мягких припоев различных марок указаны в табл. 25, а твердых — в табл. 26.
Таблица 27

Состав флюса, %		Назначение
Канифоль — светлая		При пайке меди, латуни и бронзы
Канифоль — 25 Спирт этиловый — остальное		То же. Флюс более удобен для пользования
Вазелин — 63 Триэтаполамин — 6,5 Кислота салициловая—6,3 Спирт этиловый — остальное		Пайка меди, латуни, бронзы, константа, серебра и платины. Обеспечивается высокая чистота спая
Кислота ортофосфорная—16 Спирт этиловый — 3,7 Вода дистиллированная — остальное		То же и дополнительно при пайке черных металлов. Необходима промывка спаев в воде
Анилин соляно-кислый — 1,8 Глицерин — 1,5 Канифоль — остальное		То же, но не требуется промывка спая в воде
Водный раствор хлористого цинка ЗОУо-ной концентрации		При пайке меди, латуни и бронзы. Обеспечивается высокая чистота спая
Калий хлористый — 40 Натрий хлористый — 12 Литий хлористый — 15 Цинк хлористый —12 Магний хлористый — 6 Натрий фтористый — остальное		При пользовании припоями Авиа-1 и Авиа-2
Фтороборат кадмия—10 Фтороборат аммония—8 Триэтаиоламин — остальное		При пайке алюминия с медью
Состав флюса, %	Назначение
Бура прокаленная Бура —21 Борная кислота -— 70 Калий фтористый — остальное Бура — 50 Борная кислота—35 Калий фтористый — остальное Калий фтористый— 10 Цинк хлористый — 8 Литий хлористый — 32 Калий хлористый — остальное Борный ангидрид —35 Калий фтористый — 42 Фтороборат калия — остальное	При пользовании медными и мед- но-цинковыми припоями, для пайки меди, медных сплавов, никеля и углеродистых сталей При пользовании медно-цинковыми и медно-никелевыми припоями, для пайки нержавеющей стали При пользовании серебряными припоями для пайки нержавеющей стали При пользовании алюминиевыми припоями При пользовании серебряными припоями, для пайки меди и медных сплавов

Для защиты соединения от окисления в процессе пайки и для повышения жидкотекучести припоя применяются химические вещества — флюсы. Различным маркам припоя соответствует своя марка флюса. Состав и назначение флюсов для мягких припоев указаны в табл. 27, а для твердых — в табл. 28.

Назад
Вперед

Назад
Вперед

Вы здесь:
Главная
Книги
Архивы
Электротехнические материалы для ремонта электрических машин и трансформаторов

Читать также:

Проводниковые материалы, применяемые в электрических машинах и трансформаторах
Ремонт магнитопровода силового трансформатора
Ремонт обмоток силовых трансформаторов
Ремонт магнитопровода силового трансформатора
Капитальный ремонт трансформаторов

ПРИПОИ: ПОС, ПОССу, ПОСК

ООО “Сандер Электроникс” предлагает к поставке широкий ассортимент припоев: припои бессурьмянистые ГОСТ 21931-76, припои малосурьмянистые, припои сурьмянистые, припои специальные и легкоплавкие, порошки оловянные ГОСТ 9723-73, свинцовые ТУ 9211-001-02, припойные ГОСТ 21931-76.

ЦЕНА ПО ЗАПРОСУ

*************************************************************************************************************************************************

Для заказа припоя необходимо отправить заявку в на эл. почту: [email protected] или [email protected]

*************************************************************************************************************************************************

Припои бессурьмянистые ГОСТ 21931-76	Припои малосурьмянистые	Припои сурьмянистые	Припои специальные и легкоплавкие	Припой бессурьмянистый с флюсом ФПС ГОСТ 21931-76
ПОС 90	ПОССу 61-05	ПОССу 40-2	ПОСу 95-5	ПОС 61 с флюсом ФПС-6 КР Т 0,8-1,0
ПОС 63	ПОССу 50-05	ПОССу 30-2	ПОСК 50-18	ПОС 61 с флюсом ФПС-2 КР Т 0,8-1,0
ПОС 61	ПОССу 40-05	ПОССу 25-2
ПОС 50	ПОССу 30-05	ПОССу 18-2
ПОС 40	ПОССу 25-05	ПОССу 8-3
ПОС 35	ПОССу 18-05
ПОС 30
ПОС 10
ПОС 4

Порошки оловянные ГОСТ 9723-73	Порошки свинцовые ТУ 9211-001-02	Порошок припойный ГОСТ 21931-76	Порошок медный ГОСТ 4960-75
ПО-1, ПО-2, ПОЭ	ПС-1	ПОССу 30-2	ПМС-1
	ПС-2	ПОС 63
	ПСА	ПОС 61
	ПС 2С	ПОС 50

Пайка – процесс соединения металлов или неметаллических материалов посредством расплавленного присадочного металла, называемого припоем и имеющего температуру плавления ниже температуры плавления основного металла (или неметаллического материала).

Процесс пайки заключается в следующем: при нагревании припой расплавляется и, соприкасаясь с нагретым, но свободным от окисной пленки основным металлом, смачивает его, и растекается по его поверхности. Способность припоя заполнять швы зависит от степени смачивания припоем основного металла, его капиллярных свойств и шероховатости поверхности спаиваемых деталей.

Припои для пайки

К припоям предъявляются следующие требования: высокая механическая прочность припоев в условиях нормальных, высоких и низких температур, хорошие электропроводность и теплопроводность, герметичность, стойкость против коррозии, жидкотекучесть при температуре пайки, хорошее смачивание основного металла, определенные для данного припоя температура плавления и величина температурного интервала кристаллизации. В зависимости от температуры плавления и прочности применяемых припоев различают пайку мягкими припоями (мягкую) и пайку твердыми припоями (твердую).

Пайка мягкими припоями

При пайке мягкими припоями используют припои с температурами плавления ниже 400˚ С, обеспечивающие получение паяных швов с пределами прочности до 10 кГ/мм2.

Применяют следующие мягкие припои: оловянно-свинцовые, малооловянистые, легкоплавкие и специальные.

Припои оловянно-свинцовые (ПОС), имеющие температуру плавления = 183 ÷ 265˚С, представляют собой сплавы олова и свинца с добавкой 1,5-2,5% сурьмы и обозначаются (ГОСТ 1499-54) ПОС-18, ПОС-30, ПОС-40, ПОС-50, ПОС-61, ПОС-90 (цифра показывает процент содержания олова).

Малооловянистые и безоловянистые мягкие припои: свинцовые (tпл = 327° С), свинцово-серебряные (2,5% серебра, tпл = 304° С) и др.

Легкоплавкие припои (tпл = 60,5 ÷ 145° С) – сплавы олова, свинца, висмута и кадмия. Их применяют в случаях, когда требуется понижение температуры пайки из-за опасности перегрева деталей, а также для «ступенчатых» (вторых) паек. Механическая прочность припоев незначительна, причем висмутовые припои обладают большой хрупкостью.

Специальные припои используют для пайки материалов, не поддающихся качественной пайке стандартными припоями, причем чаще всего их используют Для пайки алюминия. Для пайки алюминия и его сплавов применяют специальные припои на оловянной основе, которые содержат цинк, кадмий и иногда алюминий, а также чистое олово (содержание олова 99,92%), причем лучшими являются оловянно-цинковые, оловянно-кадмиевые и кадмиево-цинковые сплавы (tпл = 197 ÷ 310° С), так как цинк и кадмий (особенно цинк) хорошо диффундируют в алюминии. Мягкие припои поставляются в виде чушек, прутков, проволоки, ленты, а также трубок из оловянно-свинцового сплава, заполненных канифолевым флюсом. Применение трубчатых припоев значительно упрощает процесс паяльных работ и способствует его механизации. При пайке мягкими припоями флюсы, как правило, необходимы.

Пайка твердыми припоями

При пайке твердыми припоями применяют припои с температурами плавления выше 400° С: медные (tпл= 1083° С), медно-цинковые (tпл, = 845 ÷ 900° С), меднофосфористые (tпл= 700 ÷ 830° С), серебряные (tпл = 635 ÷ 870° С) и др.Твердые припои подразделяются на тугоплавкие с температурой плавления выше 875° С и легкоплавкие с температурой плавления ниже 875° С.

Чистая электролитическая медь (марки М1 и М2) применяется в основном при пайке сталей в печах с защитной средой.

Медноцинковые припои мало распространены вследствие низких механических свойств. В качестве медноцинковых припоев используются также латуни марок Л62 и Л68.

Меднофосфористые припои применяются как заменители серебряных припоев и мягких припоев. Их можно использовать только для пайки медных и латунных деталей, не работающих на изгиб, вибрацию и удар. Пайка меди меднофосфористыми припоями осуществляется без флюса; при пайке сплавов на основе меди флюс необходим.

Меднофосфористые припои нельзя применять для пайки черных металлов, так как они плохо смачивают эти металлы и в пограничных диффузионных слоях образуются хрупкие фосфиды железа.

Наиболее высокое качество получается при твердой пайке с серебряными припоями, которые можно применять для пайки черных и цветных металлов при условии, если температура плавления припоя ниже температуры плавления паяемого металла. При твердой пайке алюминия и его сплавов применяют припои на основе алюминия (tпл = 525 ÷ 580° С).

Европа PMC

1. Chang Y-W, et al. Электромиграционный механизм отказа в паяных соединениях типа «флип-чип», основанный на дискретном образовании пустот. науч. 2017;7:17950. [Бесплатная статья PMC] [PubMed] [Google Scholar]

2. Elakkiya R, et al. Повышение надежности силового полупроводника с оптимизированной толщиной слоя припоя. IEEE транс. Силовой электрон. 2020; 35: 6397–6404. [Google Scholar]

3. Сайяди Р., Наффах-Моосави Х. Роль интерметаллидов в управлении микроструктурными, физическими и механическими свойствами паяных соединений Cu–[Sn–Ag–Cu–Bi]–Cu. науч. Респ. 2019 г.;9:8389. [Бесплатная статья PMC] [PubMed] [Google Scholar]

4. Бранч Келли М., Кирубанандхам А., Чавла Н. Механизмы термоциклического повреждения в поликристаллических паяных соединениях с высоким содержанием олова. Матер. науч. англ. А. 2020; 771:138614. [Google Scholar]

5. Самаватян В., Иман-Эйни Х., Авенас Ю., Самаватян М. Влияние механизмов разрушения при ползучести на термомеханическую надежность паяных соединений в силовых полупроводниках. IEEE транс. Силовой электрон. 2020; 35: 8956–8964. [Google Scholar]

6. Бабер Ф., Гювен И. Прогнозирование усталостной долговечности паяных соединений с использованием перидинамического подхода. Микроэлектрон. Надежный 2017;79: 20–31. [Google Scholar]

7. Marbut CJ, Montazeri M, Huitink DR. Методология быстрого испытания на усталостную долговечность паяных соединений для прогнозирования термомеханической надежности. IEEE транс. Устройство Матер. Надежный 2018;18:412–421. [Google Scholar]

8. Самаватян В., Иман-Эйни Х., Авенас Ю. Эффективный онлайн-алгоритм подсчета дождевого потока в зависимости от времени и температуры, зависящего от ползучести и усталости. Междунар. Дж. Усталость. 2018; 116: 284–292. [Google Scholar]

9. Chen G, Hu T, Xie M, Yang J, Xu W. Новая унифицированная определяющая модель для припоя SAC305 при термомеханическом нагружении. мех. Матер. 2019;138:103170. [Google Scholar]

10. Steinhorst P, Poller T, Lutz J. Подход к физически обоснованной модели срока службы слоев припоя в силовых модулях. Микроэлектрон. Надежный 2013;53:1199–1202. [Google Scholar]

11. Durga A, Wollants P, Moelans N. Исследование роста IMC в паяных соединениях Sn–Cu/Cu в фазовом поле, включая упругопластические эффекты. Acta Mater. 2020; 188: 241–258. [Google Scholar]

12. Samavatian M, Samavatian V, Moayeri M, Babaei H. Влияние трехосности напряжений на эволюцию повреждений пористых паяных соединений в дискретных IGBT. Дж. Мануф. Процесс. 2018;32:57–64. [Академия Google]

13. Long X, He X, Yao Y. Усовершенствованная унифицированная модель ползучести-пластичности для припоя SnAgCu в широком диапазоне скоростей деформации. Дж. Матер. науч. 2017;52:6120–6137. [Google Scholar]

14. Long X, Chen Z, Wang W, Fu Y, Wu Y. Параметризованная определяющая модель Ананда в широком диапазоне температур и скоростей деформации: экспериментальные и теоретические исследования. Дж. Матер. науч. 2020;55:10811–10823. [Google Scholar]

15. Lee C-H, Wu K-C, Chiang K-N. Новое уравнение коэффициента ускорения для оценки надежности соединения упаковка-пайка при различных скоростях термоциклического нагружения. Дж. Мех. 2017;33:35–40. [Академия Google]

16. Wang W, Chen Z, Wang S, Long X. Ускорение на основе механики для оценки срока службы при термической усталости конструкции электронных корпусов. Микроэлектрон. Надежный 2020;107:113616. [Google Scholar]

17. Рен Г., Коллинз М. Н., Панч Дж., Далтон Э. и Койл Р. Глава 5. Бессвинцовый припой — микроструктура, надежность материала и взаимосвязь отказов (ред. Махлуф, А.Ш. и Алиофхазраи, М.) 107–151 (Баттерворт-Хайнеманн, 2020).

18. Хамаша С., Касаймех А., Джарадат Ю., Боргесен П. Корреляция между усталостной долговечностью паяного соединения и накопленной работой при изотермическом циклировании. IEEE транс. комп. Упак. Произв. Технол. 2015;5:1292–1299. [Google Scholar]

19. Raj A, et al. Надежность при термоударе изотермически состаренного легированного бессвинцового припоя с полупараметрической оценкой. IEEE транс. комп. Упак. Произв. Технол. 2019;9:1082–1093. [Google Scholar]

20. Ma H, Ahmad M, Liu K. Надежность бессвинцовых припоев в широком диапазоне условий термоциклирования. IEEE транс. комп. Упак. Произв. Технол. 2011; 1:1965–1974. [Google Scholar]

21. Dalton E, Ren G, Punch J, Collins MN. Деформация и разрушение BGA-сборок третьего поколения с высоким содержанием серебра, не содержащих свинца, при ускоренном циклировании температуры. Матер. Дес. 2018; 154: 184–191. [Google Scholar]

22. Берни Р., Кателани М., Фьезоли С., Скарано В.Л. Сравнение комбинаций сплава и отделки поверхности с учетом различных типов корпусов компонентов и их влияния на надежность пайки. IEEE транс. Надежный 2016;65:272–281. [Google Scholar]

23. Jiao H, Liu Y, Sun F, Wu N, Fang H. Надежность паяных межсоединений, подвергающихся тепловой вибрационной нагрузке муфты. Дж. Матер. науч. Матер. Электрон. 2019;30:11482–11492. [Google Scholar]

24. Аль Атамнех Р., Хани Д.Б., Али Х., Хамаша С. Моделирование надежности состаренных паяных соединений SAC305, подвергнутых циклическому испытанию на усталость при ускоренном сдвиге. Микроэлектрон. Надежный 2020;104:113507. [Академия Google]

25. Basit, M.M. et al. Надежность термоциклирования старых сборок PBGA — сравнение данных об отказах Weibull и прогнозов модели конечных элементов. в 2015 г. 65-я конференция IEEE по электронным компонентам и технологиям (ECTC) 106–117 (IEEE, 2015 г.).

26. Справочник, M.S. MIL-HDBK-217F. Надежн. Предсказывать. Электрон. Оборудование, США Деп. Защ. (1995).

27. 1413.1-2002, Руководство IS IEEE по выбору и использованию прогнозов надежности на основе IEEE 1413. (2003).

28. Чен И, Бастани Ф.Б. Влияние процедур планирования искусственного интеллекта на надежность системы. IEEE транс. Надежный 1991; 40: 364–369. [Google Scholar]

29. Драгичевич Т., Уилер П., Блобьерг Ф. Искусственный интеллект помог автоматизированному проектированию надежности силовых электронных систем. IEEE транс. Силовой электрон. 2019;34:7161–7171. [Google Scholar]

30. Лабед И., Лабед Д. Экстремальное машинное обучение для облегчения перегрузки энергосистемы. Генерал ИЭТ. Трансм. Распредел. 2019;13:5058–5070. [Google Scholar]

31. Cremer JL, Konstantelos I, Strbac G. От машинного обучения на основе оптимизации к интерпретируемым правилам безопасности для работы. IEEE транс. Система питания 2019;34:3826–3836. [Google Scholar]

32. Позо Б., Гарате И.Дж., Феррейро С., Фернандес И., Фернандес де Горостиза Э. Электроматематическое моделирование суперконденсаторов и машинное обучение для приложений с низким энергопотреблением. Электроника. 2018;7:44. [Google Scholar]

33. Zhang D, Han X, Deng C. Обзор исследований и практики глубокого обучения и обучения с подкреплением в интеллектуальных сетях. CSEE J. Power Energy Syst. 2018;4:362–370. [Академия Google]

34. Сунг Ю., Роберт Дж. Система машинного обучения для прогнозирования надежности паяных соединений. Припой. Серф. Гора Технол. 2019;32:82–92. [Google Scholar]

35. Огбомо О.О., Амалу Э.Х., Экере Н.Н., Олагбеги П.О. Влияние рабочей температуры на деградацию паяных соединений в фотоэлектрических модулях из кристаллического кремния для повышения надежности в жарком климате. Сол. Энергия. 2018;170:682–693. [Google Scholar]

36. Han YD, et al. Модифицированная конститутивная модель паяных соединений графен/Sn–Ag–Cu/Cu, модифицированных наночастицами Ag. Матер. науч. англ. А. 2020; 777:139080. [Google Scholar]

37. Пак Б.Г., Мён В.Р., Ли К.Дж., Юнг С.Б. Механическая, электрическая и термическая надежность паяных соединений Sn-58wt.%Bi с МУНТ, декорированных Ag, для компонента корпуса светодиода в процессе обработки старением. Композиции Часть Б англ. 2020;182:107617. [Google Scholar]

38. Hah J, et al. Комплексный сравнительный анализ микроструктуры паяных соединений Sn–Ag–Cu (SAC) традиционными процессами пайки оплавлением и термокомпрессионной сваркой (TCB). Материалия. 2019;6:100327. [Академия Google]

39. Самаватян В. Системный подход к оценке надежности силовых электронных преобразователей постоянного тока (2019).

40. Зармай М.Т., Экере Н.Н., Одуоза К.Ф., Амалу Э.Х. Оптимизация термомеханической надежности паяных соединений в сборке солнечных элементов из кристаллического кремния. Микроэлектрон. Надежный 2016;59:117–125. [Google Scholar]

41. Durand C, Klingler M, Bigerelle M, Coutellier D. Усталостные отказы припоя в силовом модуле новой конструкции при циклическом включении питания. Микроэлектрон. Надежный 2016;66:122–133. [Академия Google]

42. Кавалларо Д., Греко Р., Баззано Г. Влияние толщины припоя на надежность силовых МОП-транзисторов с помощью электротермомеханического моделирования. Микроэлектрон. Надежный 2018;88–90:1168–1171. [Google Scholar]

43. Le VN, Benabou L, Etgens V, Tao QB. Анализ методом конечных элементов влияния пустот, образовавшихся в результате технологического процесса, на усталостную долговечность бессвинцового паяного соединения при термоциклировании. Микроэлектрон. Надежный 2016;65:243–254. [Google Scholar]

44. Сурендар А., Самаватян В., Маселено А., Ибатова А. З., Самаватян М. Влияние толщины слоя припоя на термомеханическую надежность силовой электронной системы. Дж. Матер. науч. Матер. Электрон. 2018;29: 15249–15258. [Google Scholar]

45. Годке Н., Кумбхакарна Д., Наканекар С. и Тонапи С. Прогнозирование усталостной долговечности паяных межсоединений в модулях IGBT с использованием метода последовательного инициирования. in Четырнадцатая межобщественная конференция по тепловым и термомеханическим явлениям в электронных системах (ITherm) 598–604 (IEEE, 2014).

46. Лонг Х, Цзя К.П., Ли З., Вэнь С.Х. Обратный анализ конститутивных свойств спеченных частиц серебра из наноиндентирования. Междунар. J. Структура твердых тел. 2020;191–192: 351–362. [Google Scholar]

47. Long X, Hu B, Feng Y, Chang C, Li M. Корреляция микроструктуры и определяющего поведения спеченных частиц серебра с помощью наноиндентирования. Междунар. Дж. Мех. науч. 2019;161–162:105020. [Google Scholar]

48. Тикале С., Прабху К.Н. Разработка припоя SAC0307 с низким содержанием серебра с наночастицами Al2O3. Матер. науч. англ. А. 2020; 787:139439. [Google Scholar]

49. Long X, et al. Чувствительность спеченных наночастиц серебра к скорости деформации с использованием вдавливания со скачком скорости. Междунар. Дж. Мех. науч. 2018;140:60–67. [Академия Google]

50. Wernicki E, Gu Z. Влияние добавок наночастиц Sn на термические свойства бессвинцовой паяльной пасты Sn-Ag-Cu. Термохим. Акта. 2020;690:178642. [Google Scholar]

51. Long X, Xu J, Wang S, Tang W, Chang C. Понимание ударной реакции бессвинцового припоя при высоких скоростях деформации. Междунар. Дж. Мех. науч. 2020;172:105416. [Google Scholar]

52. Канг Р., Гонг В., Чен Ю. Подходы к моделированию деградации на основе моделей: исследование и обзор. Подбородок. Дж. Аэронавт. 2020;33:1137–1153. [Академия Google]

53. Акбари С., Лёвберг А., Тегехалл П.Е., Бринкфельдт К., Андерссон Д. Влияние трещин на печатных платах на надежность термоциклирования пассивных микроэлектронных компонентов с однозернистыми паяными соединениями. Микроэлектрон. Надежный 2019;93:61–71. [Google Scholar]

54. Magnien J, et al. Анализ надежности и отказов паяных соединений в светодиодах с флип-чипом с помощью характеристики теплового импеданса. Микроэлектрон. Надежный 2017; 76–77: 601–605. [Google Scholar]

55. Самаватян В., Авенас Ю., Иман-Эйни Х. Взаимное и самостарение силовых полупроводников на тепловое поведение повышающего преобразователя мощности постоянного тока. Микроэлектрон. Надежный 2018;88–90: 493–499. [Google Scholar]

56. Леметр Дж., Десморат Р. Инженерная механика повреждений: пластические, ползучие, усталостные и хрупкие разрушения. Берлин: Спрингер; 2005. [Google Scholar]

57. Хелд М., Джейкоб П., Николетти Г., Скакко П. и Поэч М.-. Быстрые циклические испытания модулей IGBT в тяговых приложениях. в Материалах второй международной конференции по силовой электронике и приводным системам 425–430 (IEEE, 1997).

58. Лю Д., Понс Д.Дж. Разработка единого уравнения ползучести-усталости с учетом термической обработки. Фракция усталости. англ. Матер. Структура 2018;41:170–182. [Академия Google]

59. Байерер, Р., Херрманн, Т., Лихт, Т., Лутц, Дж. и Феллер, М. Модель для цикла питания модулей IGBT – различные факторы, влияющие на срок службы. в 5-й международной конференции по интегрированным системам силовой электроники 1–6 (IEEE, 2008).

60. Коллеров М., Лукина Е., Гусев Д., Мейсон П., Вагстафф П. Влияние структуры материала на усталостное поведение NiTi, приводящее к модифицированному уравнению Коффина-Мэнсона. Матер. науч. англ. А. 2013; 585: 356–362. [Академия Google]

61. Путтлиц К.Я., Штальтер К.А. Справочник по технологии бессвинцовой пайки для микроэлектронных сборок. Бако Ратон: CRC Press; 2004. [Google Scholar]

62. Fan, X., Rasier, G. & Vasudevan, V. S. Влияние времени выдержки и скорости линейного изменения на бессвинцовые паяные соединения в корпусах FCBGA. в Трудах электронных компонентов и технологий , 2005. ECTC’05. 901–906 (IEEE, 2005 г.).

63. Отиаба К.С., Окереке М.И., Бхатти Р.С. Численная оценка влияния морфологии пустот на термомеханические характеристики материала термоинтерфейса припоя. заявл. Терм. англ. 2014;64:51–63. [Академия Google]

64. Chen Y, Jin Y, Kang R. Надежность микроэлектроники. Моделирование повреждения и надежности соединения для ползучести и усталости паяного соединения. Микроэлектрон. Надежный 2017;75:233–238. [Google Scholar]

65. Амалу Э.Х., Экере Н.Н. Надежность соединений бессвинцовой пайки в сборке флип-чипа при высоких температурах. Дж. Матер. Процесс. Технол. 2012; 212:471–483. [Google Scholar]

66. Rajaguru P, Lu H, Bailey C, Ortiz-Gonzalez J, Alatise O. Оценка влияния физических размеров и материала полупроводникового чипа на надежность паяных соединений Sn3.5Ag в силовых установках. электронный модуль: перспектива конечно-элементного анализа. Микроэлектрон. Надежный 2017;68:77–85. [Академия Google]

67. Ма Х., Сухлинг Дж. К. Обзор механических свойств бессвинцовых припоев для электронных корпусов. Дж. Матер. науч. 2009;44:1141–1158. [Google Scholar]

68. Дарво Р. и Райхман К. Механические свойства бессвинцовых припоев. in 2007 Материалы 57-й конференции по электронным компонентам и технологиям 695–706 (IEEE, 2007).

69. Самаватян В., Иман-Эйни Х., Авенас Ю., Шемехсавар С. Взаимное и самостарение силовых компонентов на надежность повышающего преобразователя постоянного тока со связанными и развязанными тепловыми структурами. IEEE транс. комп. Упак. Произв. Технол. 2019;9:2506–2513. [Google Scholar]

70. Avenas Y, Dupont L, Baker N, Zara H, Barruel F. Мониторинг состояния: десятилетие предлагаемых методов. IEEE Ind. Электрон. Маг. 2015;9:22–36. [Google Scholar]

71. Авенас Ю., Дюпон Л., Хатир З. Измерение температуры силовых полупроводниковых приборов по термочувствительным электрическим параметрам. Обзор. IEEE транс. Силовой электрон. 2012;27:3081–3092. [Google Scholar]

72. Xiong J, Shi S-Q, Zhang T-Y. Подход машинного обучения к прогнозированию и пониманию свойств аморфных металлических сплавов. Матер. Дес. 2020;187:108378. [Академия Google]

73. Тан З., Фишвик, Пенсильвания. Нейронные сети с прямой связью как модели для прогнозирования временных рядов. ОРСА Дж. Вычисл. 1993; 5: 374–385. [Google Scholar]

74. Сунь С., Оуян Р., Чжан Б., Чжан Т-Ю. Обнаружение формул на основе данных с помощью символьной регрессии. Миссис Бык. 2019; 44: 559–564. [Google Scholar]

75. Yang Z, et al. Установление связей локализации структура-свойство для упругой деформации трехмерных высококонтрастных композитов с использованием подходов глубокого обучения. Acta Mater. 2019;166:335–345. [Google Scholar]

76. Наир В., Хинтон Г. Э. Ректифицированные линейные блоки улучшают ограниченные машины Больцмана. в Материалы 27-й международной конференции по машинному обучению (ICML-10) 807–814 (ACM, 2010).

77. Шмидхубер Дж. Глубокое обучение в нейронных сетях: обзор. Нейронная сеть. 2015;61:85–117. [PubMed] [Google Scholar]

78. Сайед, А. Модели прогнозирования долговечности при термической усталости на основе накопленной деформации ползучести и плотности энергии для паяных соединений SnAgCu. в 2004 Труды. 54-я конференция по электронным компонентам и технологиям (кат. номер IEEE 04Ch47546) 737–746 (IEEE, 2004).

79. Амалу Э.Х., Экере Н.Н. Моделирование оценки ползучести Гарофало-Аррениуса для соединений бессвинцовой пайки в сборках электронных компонентов для поверхностного монтажа. Дж. Мануф. Сист. 2016;39:9–23. [Google Scholar]

404 – СТРАНИЦА НЕ НАЙДЕНА

Почему я вижу эту страницу?

404 означает, что файл не найден. Если вы уже загрузили файл, имя может быть написано с ошибкой или файл находится в другой папке.

Другие возможные причины

Вы можете получить ошибку 404 для изображений, поскольку у вас включена защита от горячих ссылок, а домен отсутствует в списке авторизованных доменов.

Если вы перейдете по временному URL-адресу (http://ip/~username/) и получите эту ошибку, возможно, проблема связана с набором правил, хранящимся в файле .htaccess. Вы можете попробовать переименовать этот файл в .htaccess-backup и обновить сайт, чтобы посмотреть, решит ли это проблему.

Также возможно, что вы непреднамеренно удалили корневую папку документа или вам может потребоваться повторное создание вашей учетной записи. В любом случае, пожалуйста, немедленно свяжитесь с вашим веб-хостингом.

Вы используете WordPress? См. Раздел об ошибках 404 после перехода по ссылке в WordPress.

Как найти правильное написание и папку

Отсутствующие или поврежденные файлы

Когда вы получаете ошибку 404, обязательно проверьте URL-адрес, который вы пытаетесь использовать в своем браузере. Это сообщает серверу, какой ресурс он должен использовать попытка запроса.

http://example.com/example/Example/help.html

В этом примере файл должен находиться в папке public_html/example/Example/

Обратите внимание, что в этом примере важен CaSe . На платформах с учетом регистра e xample и E xample не совпадают.

Для дополнительных доменов файл должен находиться в папке public_html/addondomain.com/example/Example/, а имена чувствительны к регистру.

Неработающее изображение

Если на вашем сайте отсутствует изображение, вы можете увидеть на своей странице поле с красным размером X , где отсутствует изображение. Щелкните правой кнопкой мыши на X и выберите Свойства. Свойства сообщат вам путь и имя файла, который не может быть найден.

Это зависит от браузера. Если вы не видите на своей странице поле с красным X , попробуйте щелкнуть правой кнопкой мыши страницу, затем выберите «Просмотр информации о странице» и перейдите на вкладку «Мультимедиа».

http://example.com/cgi-sys/images/banner.PNG

В этом примере файл изображения должен находиться в папке public_html/cgi-sys/images/ пример. На платформах, которые обеспечивают чувствительность к регистру PNG и png — это разные местоположения.

404 Ошибки после перехода по ссылкам WordPress

При работе с WordPress ошибки 404 Page Not Found часто могут возникать при активации новой темы или изменении правил перезаписи в файле .htaccess.

Когда вы сталкиваетесь с ошибкой 404 в WordPress, у вас есть два варианта ее исправления.

Вариант 1. Исправьте постоянные ссылки

Войдите в WordPress.
В меню навигации слева в WordPress нажмите Настройки > Постоянные ссылки (Обратите внимание на текущую настройку. Если вы используете настраиваемую структуру, скопируйте или сохраните ее где-нибудь.)
Выберите По умолчанию .
Нажмите Сохранить настройки .
Верните настройки к предыдущей конфигурации (до того, как вы выбрали «По умолчанию»). Верните пользовательскую структуру, если она у вас была.
Нажмите Сохранить настройки .

Во многих случаях это сбросит постоянные ссылки и решит проблему. Если это не сработает, вам может потребоваться отредактировать файл .htaccess напрямую.

Вариант 2. Измените файл .htaccess

Добавьте следующий фрагмент кода в начало файла .htaccess:

# BEGIN WordPress

RewriteEngine On
RewriteBase / 9index.php$ – [L]
RewriteCond %{REQUEST_FILENAME} !-f
RewriteCond %{REQUEST_FILENAME} !-d
RewriteRule . /index.php [L]

# Конец WordPress

Если ваш блог показывает неправильное доменное имя в ссылках, перенаправляет на другой сайт или отсутствуют изображения и стиль, все это обычно связано с одной и той же проблемой: в вашем блоге WordPress настроено неправильное доменное имя.

Как изменить файл .htaccess

Файл .htaccess содержит директивы (инструкции), которые сообщают серверу, как вести себя в определенных сценариях, и напрямую влияют на работу вашего веб-сайта.

Перенаправление и перезапись URL-адресов — это две очень распространенные директивы, которые можно найти в файле .htaccess, и многие скрипты, такие как WordPress, Drupal, Joomla и Magento, добавляют директивы в .htaccess, чтобы эти скрипты могли работать.

Возможно, вам потребуется отредактировать файл .htaccess в какой-то момент по разным причинам. статьи и ресурсы для этой информации.)

Существует множество способов редактирования файла .htaccess

Отредактируйте файл на своем компьютере и загрузите его на сервер через FTP
Использовать режим редактирования программы FTP
Используйте SSH и текстовый редактор
Используйте файловый менеджер в cPanel

Самый простой способ отредактировать файл . htaccess для большинства людей — через диспетчер файлов в cPanel.

Как редактировать файлы .htaccess в файловом менеджере cPanel

Прежде чем что-либо делать, рекомендуется сделать резервную копию вашего веб-сайта, чтобы вы могли вернуться к предыдущей версии, если что-то пойдет не так.

Откройте файловый менеджер

Войдите в cPanel.
В разделе «Файлы» щелкните значок File Manager .
Установите флажок Корень документа для и выберите доменное имя, к которому вы хотите получить доступ, из раскрывающегося меню.
Убедитесь, что установлен флажок Показать скрытые файлы (точечные файлы) “.
Нажмите Перейти . Файловый менеджер откроется в новой вкладке или окне.
Найдите файл .htaccess в списке файлов. Возможно, вам придется прокрутить, чтобы найти его.

Чтобы отредактировать файл .htaccess

Щелкните правой кнопкой мыши файл . htaccess и выберите Редактировать код в меню. Кроме того, вы можете щелкнуть значок файла .htaccess, а затем 9Значок 0211 Code Editor вверху страницы.
Может появиться диалоговое окно с вопросом о кодировании. Просто нажмите Изменить , чтобы продолжить. Редактор откроется в новом окне.
При необходимости отредактируйте файл.
Когда закончите, нажмите Сохранить изменения в правом верхнем углу. Изменения будут сохранены.
Протестируйте свой веб-сайт, чтобы убедиться, что ваши изменения были успешно сохранены. Если нет, исправьте ошибку или вернитесь к предыдущей версии, пока ваш сайт снова не заработает.
После завершения нажмите Закрыть , чтобы закрыть окно диспетчера файлов.

Полное руководство по тому, как стать частным военным подрядчиком

Важное примечание: Если вы серьезно настроены стать частным военным подрядчиком, вам НЕОБХОДИМО ознакомиться с нашей новой 106-страничной электронной книгой здесь .

В нем буквально подробно описано все что вам нужно знать о том, как стать ЧВК, и повысит ваши шансы резкого получения работы.

Обсуждаются все важные аспекты, в том числе:

Риски, преимущества и повседневная жизнь
Как найти лучшие и самые прибыльные компании ЧВК
Как составить резюме
Прохождение интервью
Что взять с собой при развертывании
и многое другое…

Щелкните здесь , чтобы узнать больше.

Частные военные подрядчики, также называемые частными военными операторами, представляют собой невоенный персонал, нанятый или нанятый частными военными компаниями или ЧВК для заполнения пробелов в вооруженных силах США.

Большинство из них работают как независимые подрядчики, а это значит, что они не получают тех же льгот, что и их армейские коллеги.

Число американских военных за границей увеличилось, что потребовало дальнейшего найма частных охранников правительством Соединенных Штатов.

Связанная статья: 9 обычных профессий частных военных подрядчиков (и 3 необычных)

Чаще люди называют частных военных подрядчиков «наемниками», хотя они редко участвуют в каких-либо вооруженных боях; это делает прозвище «наемник» несколько вводящим в заблуждение.

Чем занимаются эти профессионалы и как стать частным военным подрядчиком?

Мы ответим на эти и многие другие вопросы в этом подробном руководстве.

Пристегнитесь, чтобы прочитать длинную книгу!

Перейти к разделу ЧВК

Что такое частные военные подрядчики?

Как стать частным военным подрядчиком

Как повысить свои шансы

Как стать частным военным подрядчиком без военного опыта

Плата частного подрядчика против. Армейское жалованье

Практический результат

Для чего нанимают частных военных подрядчиков?

Частный военный подрядчик работает в Багдаде. Изображение: Wikimedia.org

Частные военные операторы используются в основном для помощи офицерам в зонах боевых действий и боевых ситуациях.

Они выполняют широкий круг обязанностей, включая ремонт и техническое обслуживание инфраструктуры, а также трубопроводов.

Другие нанимаются для охраны правительственных зданий и штаб-квартир корпораций.

В некоторых случаях они также обеспечивают личную защиту высокопоставленных лиц и политиков.

С точки зрения ролей, эти наемники выполняют только оборонительные функции и поэтому не должны вступать в бой, если только их не атакуют.

Они не используются для наступательных боевых действий, а потому, как мы упоминали ранее, термин «наемник» может им не обязательно подходить.

Чаще всего частные военные подрядчики служат вооруженной охраной в районах, где ожидается нанесение удара террористами или преступниками.

Например, они могут ехать с автоколонной, чтобы продемонстрировать военное присутствие в районе, чтобы воспрепятствовать любой преступной деятельности или попытке засады.

Подрядчик также может патрулировать корпоративное здание, подверженное риску террористической атаки.

Поскольку их нанимают для работы в зонах боевых действий, их работа сильно отличается от работы охранника или телохранителя в гражданской жизни.

Как частный военный подрядчик, вы должны быть готовы и тренироваться для ведения войны, так как вам предстоит работать на полях сражений.

Это объясняет, почему большинство специалистов в этой отрасли являются отставными военными и ветеранами.

Частный военный подрядчик, работающий в Пакистане. Изображение: Wikimedia.org

Некоторые компании нанимают кандидатов с обширными знаниями и опытом работы в правоохранительных органах для помощи в сборе разведданных.

В таких случаях требуется базовая военная подготовка и опыт, отсутствие судимостей и, в некоторых случаях, членство в ассоциации, занимающейся наймом частных военных подрядчиков.

Имейте в виду, что работа частным военным подрядчиком не делает вас «Рэмбо», как многие думают.

Вам придется пройти базовое обучение и оставаться дисциплинированным. Вы также должны быть увлечены приключениями и работой в сложных и опасных местах.

Многие компании по найму превратились в крупные многонациональные организации, нанимая отставных солдат и ветеранов вооруженных сил, которые работают в качестве частных подрядчиков.

Из-за частой работы с опытными специалистами большинство компаний по найму не проводят базовое обучение.

Это ограничивает шансы найма гражданских лиц, но всегда есть исключения, когда нанимаются люди с невоенным опытом и подготовкой.

Другими словами, когда вы подписываетесь на работу в качестве частного военного подрядчика, рассчитывайте работать в опасных условиях за границей.

Вас могут направить в воинскую часть, защищающую активы в зоне боевых действий, работать в нефтяной компании, в подразделении боевых действий другой страны или в учебном подразделении, готовящем войска для развертывания за границей.

Каким бы ни было задание, помните, что оно сложное, а иногда и опасное.

Процесс получения статуса частного военного подрядчика

Обучение частного военного подрядчика. Изображение: af.mil

Чтобы стать частным военным подрядчиком, первое, что вам нужно сделать, это пройти проверку, после чего вас подготовят к работе с военнослужащими и на вспомогательной должности.

Вы также должны будете пройти проверку на наркотики, допуск службы безопасности и всестороннюю проверку биографических данных.

Чтобы получить квалификацию контрактника в армии, важно, чтобы вы поддерживали высокий уровень физической подготовки, так как вам нужно будет пройти тест на эффективность во время собеседований.

Вы должны иметь чистую репутацию; предыдущие обвинения в уголовных преступлениях или любые связанные с ними обвинения лишат вас права стать частным военным подрядчиком.

Статья по теме: Можно ли пойти в армию с уголовным преступлением?

Предварительные знания по обращению с оружием дадут вам преимущество, поэтому вам следует постараться пройти курсы обучения обращению с оружием, чтобы повысить свои шансы на получение работы.

Министерство обороны отвечает за найм людей из частных военных компаний для оказания вспомогательных услуг боевым вооруженным силам и тратит сотни миллиардов долларов на выплату заработной платы и пособий этим людям.

Вот несколько вещей, которые нужно сделать, чтобы стать частным военным подрядчиком;

Шаг 1: Завершите свое образование.

Чтобы служить в армии, вам нужен диплом средней школы или GED, но получение диплома колледжа даст вам преимущество перед другими кандидатами.

Выпускникам колледжей проще попасть в ЧВК, чем людям с дипломом средней школы.

Не указано, какой курс вы должны изучать в колледже, но степень в области уголовного правосудия, полицейской науки, общественной безопасности или военной науки даст вам возможность стать частным военным оператором.

Шаг 2: Получите опыт в области безопасности.

Один из лучших способов сделать это — служить в армии, полиции или государственных правоохранительных органах, таких как ЦРУ или ФБР.

Такой опыт поможет вам, когда вы подадите заявку на контракт с армией.

Некоторые из необходимых вам навыков включают в себя основы обращения с оружием и контроля над ним, службы безопасности и тактики самообороны.

Шаг 3. Подайте заявку в Министерство обороны на выполнение работ по обеспечению военной безопасности.

Этот отдел время от времени заключает контракты с частными охранными предприятиями.

После того, как вас выберут, вы раскроете всю свою предысторию и финансовую информацию, а также предоставите доступ к секретным данным.

Проверка биографических данных, проводимая Министерством обороны, может занять несколько месяцев.

Как повысить свои шансы получить работу в качестве частного военного подрядчика?

Совет № 1. Получите диплом колледжа

Если вы учитесь в колледже и изучаете курс обучения, возможно, будет разумнее закончить его.

Если это невозможно, вы можете перейти на другой курс, который даст вам преимущество перед другими, когда дело доходит до найма в качестве частного военного подрядчика.

Такие курсы, как уголовное правосудие, полицейская наука, общественная безопасность или военное дело, дадут вам больше шансов стать частным подрядчиком в армии.

Также изучайте иностранные языки, особенно арабский, испанский, французский и английский языки.

Это основные языки, на которых говорят в зонах боевых действий, и в этом случае это может дать вам преимущество.

После получения диплома не забудьте получить сертификаты TOEFL, чтобы иметь право преподавать.

Совет № 2: Получите базовые навыки обращения с оружием

Если у вас нет военного опыта, вам необходимо иметь базовые навыки владения огнестрельным оружием и некоторый опыт обращения с оружием.

Посетите оружейные магазины и ознакомьтесь с обычным огнестрельным оружием, используемым охранными организациями и военнослужащими.

Некоторые из распространенных армейских видов огнестрельного оружия включают Beretta M9, Glocks 9 мм, винтовки AR, серию SIG P220, дробовики Mossberg, Remington, АК и т. д.0212

Конституция некоторых стран запрещает гражданам становиться частными военными подрядчиками за границей.

Поэтому важно проверить закон, прежде чем двигаться дальше, чтобы избежать разочарования.

Вы также должны ознакомиться с законами, связанными с различными уровнями операций в отделе безопасности, чтобы знать, какие из них являются незаконными в вашей стране.

Совет № 4: Приобретите соответствующий опыт

Многие вакансии в частных военных компаниях требуют, чтобы соискатели имели практический опыт работы в вооруженных силах США или в охранном агентстве.

Статья по теме: 20 главных причин идти в армию (и 7 причин не идти)

Вы можете поступить на работу в правоохранительные органы на местном или государственном уровне, чтобы иметь некоторый опыт работы в сфере безопасности.

Проверьте квалификационные требования для сотрудников правоохранительных органов в вашем штате, чтобы узнать, можете ли вы воспользоваться этим.

Однако для большинства из них вам потребуется успешно пройти обучение в полиции, общественной безопасности или в академии миротворцев.

Совет № 5: Создайте впечатляющее резюме

Сосредоточьтесь на своих профессиональных навыках, квалификации и опыте, которые непосредственно соответствуют интересующим вас профессиям.

У вас может быть профессиональный проект впечатляющего резюме для вас, которое продемонстрирует ваши основные сильные стороны.

В современном конкурентном мире для частного военного оператора важно иметь все необходимые квалификации и навыки, а также правильное резюме, чтобы повысить ваши шансы на получение работы.

Совет № 6: Станьте фельдшером

Более простой путь к найму в качестве частного военного подрядчика без опыта работы в боевых действиях — стать фельдшером.

Вы можете стать охранником с оружием, не имея предварительных знаний в области вооруженных сил или безопасности, благодаря вашей медицинской квалификации.

Хотя вас не возьмут на работу в первую очередь как стрелка, вы будете вооружены. Парамедики работают вместе с солдатами на полях сражений.

Чтобы повысить свои шансы на получение работы, вам, возможно, придется пройти обучение обращению с оружием/безопасности в дополнение к вашим медицинским сертификатам.

Стать фельдшером может значительно увеличить ваши шансы стать военным подрядчиком. Изображение: Af.mil

Таким образом, вы не станете обузой на поле боя.

Работа фельдшером/медсестрой/врачом сделает вас ценным активом для военных, и в большинстве случаев они сделают все необходимое, чтобы вы получили контракт, особенно когда им нужны медицинские работники.

Таким образом, вам может потребоваться потратить свой заработок, чтобы поступить в школу медсестер и получить диплом или степень в любой области медицины.

Опыт, который вы получите в качестве медицинского работника на полях сражений, также поможет вам заслужить уважение по возвращении домой.

Как поступить на работу в частную военную компанию-подрядчик без военного опыта

Метод найма невоенных гражданских лиц ничем не отличается от метода найма людей с военным опытом.

Прежде чем отправить заявку, изучите информацию о компаниях, которые нанимают частных военных подрядчиков без военного опыта.

Их несколько, и вам нужно только знать, где их найти.

Некоторые из наиболее известных частных военных подрядчиков в США включают:

Academi (ранее известная как Blackwater)
Г4С
MPRI, Inc.
КБР
Группа обслуживания северного моста
Корпорация Виннелл

Теперь, когда вы определили компании, которые могут принять ваши услуги, следующее, что нужно сделать, это составить впечатляющее актуальное резюме, а также письмо-заявку.

Теперь посетите веб-сайты предпочитаемых вами компаний и заполните форму заявки, а затем получите адрес, по которому вы можете отправить форму заявки.

Вы найдете различные вакансии в разных компаниях; выберите те, которые лучше всего соответствуют вашим навыкам и опыту.

Некоторые из вакансий частных военных подрядчиков, не требующих военного опыта, включают:

Техник по бронетехнике
Детектив-исследователь
Питомник/водитель
Менеджер записей
Пожарный
Автор предложений/менеджер
Монитор охранной сигнализации
Оператор водоочистных сооружений
Безоружный офицер службы безопасности

У каждой должности есть свои требования, которым должны соответствовать соискатели, чтобы их можно было рассмотреть для собеседования.

Например, чтобы быть следователем, вы должны иметь опыт проведения личных бесед и не менее одного года опыта работы на государственном уровне.

Менеджеру документации может потребоваться только наличие диплома о среднем образовании, знаний о том, как использовать программное обеспечение для ведения документации, и нескольких лет опыта работы в области управления документами.

Поэтому имейте в виду, что вы должны иметь все квалификации, необходимые для любой из объявленных вакансий, прежде чем отправлять какое-либо заявление.

Кроме того, большинство компаний примут ваше заявление, только если вы являетесь гражданином США. Поэтому важно проверить требования каждой компании.

Оплата труда частных военных компаний по сравнению с армией

Частные военные компании не раскрывают всех соответствующих подробностей относительно платежной ведомости и имен своих клиентов.

Кроме того, подрядчики, работавшие в этих компаниях, редко говорят о деталях своих контрактов, поскольку их контракты требуют тишины.

По данным CNN, зарплата частных военных подрядчиков варьируется от 500 до 720 долларов в день.

В армии США оплата зависит от звания и опыта.

Чем выше ранг, тем больше у вас обязанностей и соответствующая оплата. Рядовой, проходящий повышение квалификации, получает 1468 долларов в месяц.

Сержант со стажем работы более 5 лет получает базовую зарплату в размере 2448 долларов в месяц.

Их зарплата варьируется в зависимости от звания, при этом средняя годовая зарплата армейского офицера составляет 80 157 долларов.

Вкратце, вот основные выводы из этого руководства;

- Если вы хотите работать в любой области, где используется или носится огнестрельное оружие, будь то инструктор, охранник или охранник, вам необходимо иметь некоторый опыт работы в полиции, специалисте по безопасности или военном офицере.

- Кроме того, имейте в виду, что работа в качестве частного военного подрядчика требует как умственных, так и физических усилий. Тем не менее, он предлагает вам возможность служить своей стране, особенно если вы не смогли присоединиться к вооруженным силам.

- Вы не найдете объявлений об этих вакансиях в местной газете. Поэтому, если вы заинтересованы в сотрудничестве с частной военной компанией, лучше всего начать с Интернета. Посетите веб-сайты, рекламирующие вакансии в вооруженных силах для отставных военных и невоенных гражданских лиц.

- Независимо от того, есть ли у вас военный опыт, вы следуете той же процедуре, чтобы присоединиться к военной компании-подрядчику

- Опыт работы в правоохранительных органах, армии или медицине повысит ваши шансы стать частным военным оператором

- Изучение иностранного языка и получение соответствующих сертификатов даст вам конкурентное преимущество перед другими кандидатами

- Физическая подготовка обязательна

Вы должны представить впечатляющее резюме вместе с заявкой

Вот оно! Мы надеемся, что это руководство поможет вам найти работу в качестве частного военного подрядчика. Удачи!

Автор
Последние сообщения

Дэвид Д.

Дэвид — бывший морской пехотинец, он четыре раза служил в Ираке и один раз в Афганистане. Выпускник Военно-морской академии США, он покинул Корпус морской пехоты в звании капитана, а затем ненадолго вернулся в морскую пехоту и вышел в отставку в звании майора.

Дэвид также работал частным военным подрядчиком в нескольких различных компаниях и тесно сотрудничал с такими компаниями, как Blackwater (теперь Academi).

Он также руководит некоммерческой организацией Vigilante Cares, которая использует дроны для помощи ветеранам с посттравматическим стрессовым расстройством.

В настоящее время он проживает в Калифорнии и работает внештатным писателем, фотографом и пилотом коммерческого дрона.

Последние сообщения Дэвида Д. (посмотреть все)

Частный военный подрядчик

4,8 из 5 (54 рейтинга)

После 11 сентября масштабы использования военными частных военных подрядчиков резко возросли. Узнайте, чем именно занимаются эти военные подрядчики, кем они наняты, как стать одним из них и многое другое.

TOP HEADLINES
