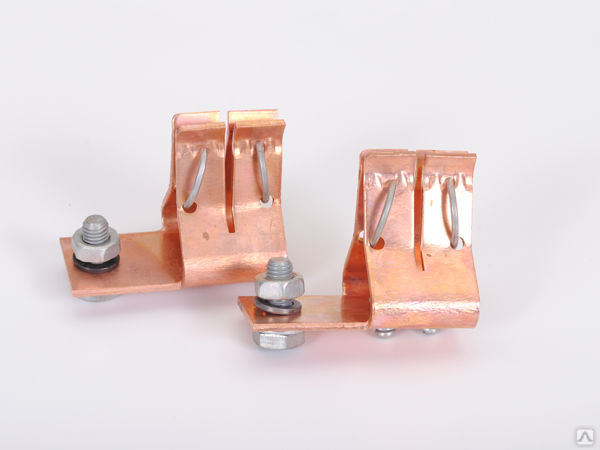

Ваш город Краснодар

по России звонок бесплатный

8-800-700-74-00

Ваша электробезопасность

Центральный склад в г. Краснодар

Все товарыКабель и проводМодульное электрооборудованиеРозетки/ выключатели и комплектующиеСветильникиЛампыКабель-каналЛоток металлическийСчетчики электроэнергииТруба и металлорукавЭлектромонтажные изделияЭлектрооборудованиеЩиты

0Корзина

0 р.

Отложенные

0

Сравнение

Главная Каталог ЭЛЕКТРООБОРУДОВАНИЕ Предохранители Низковольтные предохранители типа ПН-2 Предохранитель ПН-2-400/200А БелТиз

  • Характеристики

  • Описание товара

  • Наличие в магазинах

  • Отзывы (0)

  • Вопрос-ответ

Производитель:

БелТиз

Фасовка:

20

СтранаПроизводитель:

РОССИЯ

Вес:

0,2

Объем:

0,001

Предохранитель серии ПН2-400-200 оснащен токоограничивающей плавкой вставкой общего назначения типа g. Он предназначен для защиты электрооборудования промышленных установок и электрических сетей трехфазного переменного тока с номинальным напряжением до 380 В частоты 50 и 60 Гц и цепей постоянного тока с номинальным напряжением 220 В при перегрузках и коротких замыканиях.

г. Краснодар, ул Онежская, 60

В наличии1

г. Краснодар, ул. Кр. Партизан, 194

Под заказ0

г. Краснодар, ул. Солнечная, 25

Под заказ0

г. Краснодар, ул. Дзержинского, 98/3

В наличии2

г. Краснодар, ул. Уральская, 87

Под заказ0

г. Краснодар, ул. Российская, 252

В наличии3

г. Краснодар Центральный склад

В наличии2

г. Краснодар, ул. Западный обход, 34

Под заказ0

г. Краснодар, ул. К. Россинского, 7

Под заказ0

Нет отзывов к товару

Оставить отзыв

Пожалуйста, авторизуйтесь чтобы иметь возможность оставить вопрос

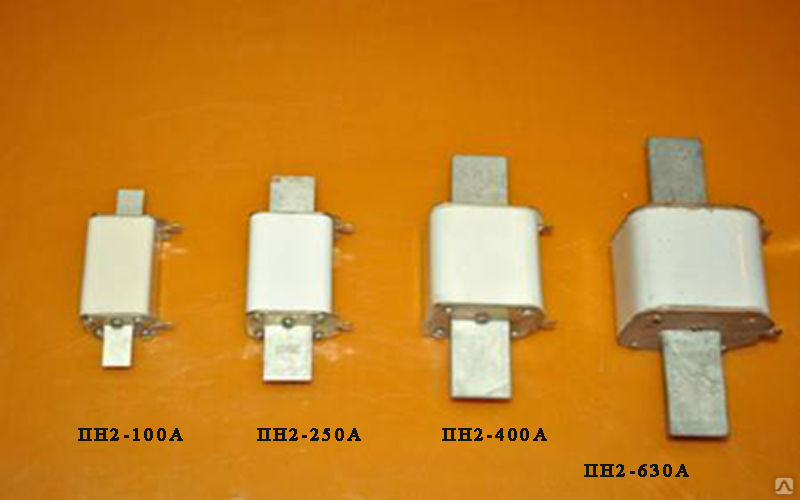

Предохранители плавкие серии ПН2

Предохранители плавкие серии ПН2 используются для защиты электрооборудования промышленных установок и электрических сетей от перегрузок и коротких замыканий.

Номинальное напряжение – 380В переменного тока частоты 50, 60Гц и 220В постоянного тока

 Обеспечим выгодные цены . Пишите   [email protected]

Условия эксплуатации:

  • Высота установки над уровнем моря – не более 2000 м.
  • Предохранители должны надёжно работать в условиях воздействия на них механических факторов по группе М7 ГОСТ 17516.
  • Рабочее положение в пространстве – вертикальное или горизонтальное.
  • Режим работы – продолжительный.

Структура условного обозначения:



ПН2-ХХХ-ХХXX

  • ПН – вид предохранителя;
  • 2 – номер серии;
  • XХX – номинальный ток, А 250, 400;
  • X – способ монтажа предохранителей в сочетании со способом присоединения внешних проводников к выводам предохранителя:
    1 – на основаниях комплектного устройства с передним присоединением,
    3 – на собственном основании с передним присоединением,
    7 – на проводниках комплектного устройства;
  • X – наличие свободных контактов и указателя срабатывания:
    0 – без указателя срабатывания и свободных контактов;
    1 – с указателем срабатывания;
    2 – с указателем срабатывания и замыкающими свободными контактами;
    3 – с указателем срабатывания и размыкающими свободными контактами;
  • XX – климатическое исполнение (УХЛ, Т) и категория размещения по ГОСТ 15150.

Формулирование заказа:



В заказе должно быть указано:

  • тип предохранителя в соответствии со структурой условного обозначения;
  • номинальный ток плавкой вставки;
  • обозначение технических условий.

Примеры:



1. Предохранитель без основания на номинальный ток 250А, с плавкой вставкой на 200А, с указателем срабатывания и замыкающим свободным контактом:

а) для внутригосударственных поставок: “Предохранитель ПН2-250-12У3 на 200А, ТУ16-522.113-75”;
б) для поставок на экспорт в страны с умеренным климатом: “Предохранитель ПН2-250-12У3 на 200А, экспорт, ТУ16-522.113-75”

2. Плавкие вставки предохранителя ПН2-250 на 250А:

а) для внутригосударственных поставок: “Плавкая вставка ПН2-250УХЛ3 на 250А, ТУ16-522.113-75”;
б) для поставок на экспорт в страны с тропическим климатом: “Плавкая вставка ПН2-250Т3 на 250А, ТУ16-522.113-75”

Предприятие имеет возможность поставлять отдельно плавкие вставки и держатели плавких вставок







Технические характеристики
Наибольший ток отключения при Uвозвр. – 110% Uном







Тип
предохранителя

Наибольший ток отключения, кА

380В

220В

ПН2-250

100

100

ПН2-400

40

60





Потери мощности предохранителей







Тип
предохранителя

Номинальный ток
плавкой вставки

Потери мощности Вт,
не более

ПН2-250

80

12,5

100

16

125

21

160

28

200

30

250

34

ПН2-400

200

30

250

34

315

49

355

53

400

56







Габаритные, установочные и присоединительные размеры предохранителей:





4 – плавкая вставка; 5 – контакт основания; 6 – указатель; 7 – свободный контакт; 8 – изолятор поставляется по заказу (А632)









Разметка отверстий для установки держателя плавкой вставки (А632)





Типоисполнение

Рис.

Размеры, мм

Масса, кг

A

A1

A2

A3

B

H

L

L1

D1

D2

ПН2-250-10

1

94,5

18

20

113

50

77±1,5

196±5

141+3,5

М10

М5

0,85

ПН2-250-11

2

90

0,87

ПН2-250-12

3

0,89

ПН2-400-10

1

107,5

18

38,5

126

66

86±1,5

246+5

167+3,5

М10

М5

1,54

ПН2-400-11

2

97,5

1,55

ПН2-400-12

3

1,57











Вы можете заказать и приобрести в нашей компании весь спектр электротехнической продукции.
Звоните!!! (499) 290-30-16 (мнгк), (495) 973-16-54, 740-42-64, 973-65-17
