Пневматические тиски: Тиски станочные пневматические с гидравлическим усилением

alexxlab | 14.02.2023 | 0 | Разное

Тиски станочные поворотные пневматические с гидроусилителем чугунные с гидрозажимом

8-812-309-89-91

Обратный звонок

Ваш регион: Москва Изменить	Товаров в корзине нет.

Увеличить изображение

Характеристика и цены Описание

730103500200 7201-0014-02 200 мм 60 060. 00 руб Купить

730103500250 7201-0019-02 250 мм 75 720. 00 руб Купить

730103600250 7201-0020-02 250 мм 78 674. 23 руб Купить

Тиски и Тиски станочные поворотные пневматические с гидроусилителем чугунные, тиски станочные пневматические Тиски пневматические купить

Выбор региона

Заказ обратного звонка

Ваше имя

Телефон

Спасибо за ваше обращение!
Наш оператор свяжется с вами в течение 5 минут.

Ok

Заявка на покупку товара

Заполните форму быстрого заказа, наши менеджеры скоро свяжутся с вами

Ваше имя

Я представитель юридического лица

Спасибо за ваше обращение!
Наш оператор в скором времени свяжется с вами.

Ok

Пневматические чугунные поворотные станочные тиски 7201-0019-02 “Барановичского завода станкопринадлежностей” (производство БЗСП, Беларусь).

Каталог товаров

Главная   Каталог оборудования   Инструмент. Оснастка.   Тиски станочные и слесарные   Станочные   Модели

7201-0019-02 (-03)

Продажа поворотных пневматических чугунных станочных тисков с гидравлическим усилием 7201-0019-02 (-03) “Барановичского завода станкопринадлежностей” (БЗСП) со склада (СПб, Москва, Челябинск, Казань) от производителя.
Прайс-листы с ценами на тиски запрашивайте в отделе станочного оборудования и оснастки.

Тиски пневматические с гидравлическим усилием, поворотные 7201-0019-02 (-03)

(производство БЗСП, Беларусь).

ЦЕНА по запросу.

В НАЛИЧИИ НА СКЛАДЕ!!! Тиски станочные пневматические с гидравлическим усилением 7201-0019-02 (-03) предназначены для закрепления деталей при механической обработке металлов резанием на фрезерных, строгальных, сверлильных и других станках.   Класс точности тисков Н и П по ГОСТ 16518 (DIN 6370). Корпусные детали тисков изготавливаются из чугуна. Установка тисков на столе станка осуществляется с помощью шпонок, крепление с помощью N пазов b1.  Зажим заготовки производится посредством пакета тарельчатых пружин, которые предварительно сжаты силовым механизмом. Силовой механизм представляет собой встроенный пневмогидроусилитель. Зажим заготовки тарельчатыми пружинами обеспечивает безопасность закрепления деталей при полном падении давления воздуха в сети. Номинальное давление воздуха 0,6 МПа.

Характеристики и размеры поворотных чугунных станочных тисков 7201-0019-02 (-03):

Модель	7201-0019-02 (-03)
A, расход  губок	320 мм
A1	6 мм
B, ширина губок	250 мм
H, высота тисков	240 мм
L, длина тисков	720 мм
B1, ширина тисков	338 мм
b	18 мм
b1	18 мм
n	2
Усилие зажима	50 000 Н
Масса	120 кг

---

Купить пневматические чугунные поворотные станочные тиски 7201-0019-02 “Барановичского завода станкопринадлежностей” (БЗСП, Беларусь) вы можете с отгрузкой транспортными компаниями в города: Архангельск, Владивосток, Волгоград, Воронеж, Екатеринбург, Ижевск, Иркутск, Казань, Кемерово, Краснодар, Красноярск, Москва, Нижний Новгород, Новосибирск, Омск, Оренбург, Пенза, Пермь, Ростов-на-Дону, Санкт-Петербург, Самара, Саратов, Тюмень, Уфа, Чебоксары, Челябинск, Ярославль и прочие регионы России.

Наверх

ПНЕВМАТИЧЕСКИЕ ТИКИ СВЕРХВЫСОКОГО ДАВЛЕНИЯ HBV-4″-100

$ долларов США 3149 ⁰⁰

$ долларов США 3149 ⁰⁰

Артикул	А	Б	С	Д	Э	Ф	Г	Х	я	Дж	К	Макс. Зажим Сила	Безопасность Диапазон
ТХС003997	145	100±0,01	100	145	18	320	475	100	14	15	48	3500 кгс	8 мм
THS003998	157	105±0,01	150	145	18	380	560	130	14	15	55	3500 кгс	8 мм
ТХС003999	157	105±0,01	160	147	18	400	580	160	14	15	55	5000 кгс	8 мм
ТХС004000	157	105±0,01	250	147	18	490	670	160	14	15	55	5000 кгс	8 мм
ТХС004002	170	110±0,01	300	180	18	570	750	200	14	18	63	8000 кгс	8 мм

Пожалуйста, посмотрите демо видео для автоматической функции пневматических тисков.

Обновлено 23 февраля 2022 г.

Артикул	Интерфейс	Направление	Емкость	Проекция	Вращение	Рука	Охлаждающая жидкость	Смещение
ТХС003997	ПНЕВМАТИЧЕСКИЕ ТИКИ СВЕРХВЫСОКОГО ДАВЛЕНИЯ HBV-4″-100
ТХС003998	ПНЕВМАТИЧЕСКИЕ ТИСКИ СУПЕР ВЫСОКОГО ДАВЛЕНИЯ HBV-5″-150
ТХС003999	ПНЕВМАТИЧЕСКИЕ ТИСКИ СВЕРХВЫСОКОГО ДАВЛЕНИЯ HBV-6″-160
ТХС004000	ПНЕВМАТИЧЕСКИЕ ТИКИ СВЕРХВЫСОКОГО ДАВЛЕНИЯ HBV-6″-250
ТХС004002	ПНЕВМАТИЧЕСКИЕ ТИСКИ СУПЕР ВЫСОКОГО ДАВЛЕНИЯ HBV-8″-300
ТХС004670	ПНЕВМАТИЧЕСКИЕ ТИСКИ СВЕРХВЫСОКОГО ДАВЛЕНИЯ HBV-4″-100 АВТОМАТИЧЕСКИЕ ФУНКЦИИ

Обновлено 202212

СОВМЕСТИМЫЕ ТОКАРНЫЕ СТАНКИ

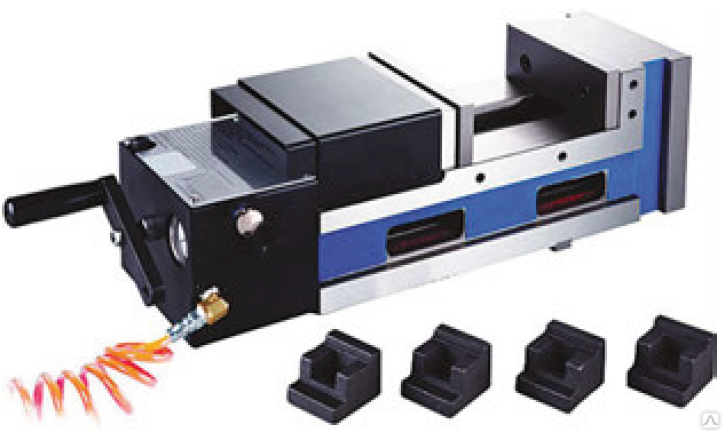

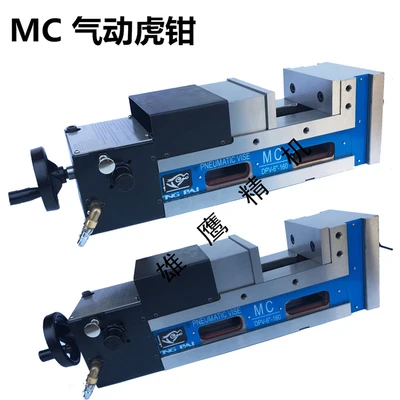

Пневматические тиски MC – AUTO SUPER

Принцип работы этих тисков – возвратно-поступательный двигатель с давлением воздуха (патентная конструкция). Наши исследования и разработки. Он достигает свойства автоматического удара за счет постоянного увеличения давления, чтобы протолкнуть масло.

Стандарт проверки точности

NO	Артикул	Класс JIS 1	Гарантия
1 9	0	VIES-боковая блока на нижней части Slide Way Squard	0,020 100 мм	0,010 100 мм
2	Кладкие боли на дне квадрата VISE к квадрате квадрата.
3	Оба челюстная пластина Параллель	0,020 100 мм	0,020 100 мм
4	Max Parallet Parallet To Thate Tode Cody	Max Parallet To Tote of Vise Cody	Max.0013	0.050 100mm	0.030 100mm
5	Top of rectangular test block clamped tightly by jaw parallel to bottom of vise body	0.030 100mm	0. 020 100mm
6	Surface из кровати VISE Параллель к нижней части тела VISE	0,020 100 мм	0,015 100 мм

Блок/мм

Блок/мм

.0200

MODEL	A	B	C	D	E	F	G	H	I	J	J1	J2	J3	K	L	M	X
APV-100V	434	320	125	100	145	148	85	15	100	0-100	95-220	100-200	200-300	48	100	16	45
APV-130V	505	380	125	130	157	160	85	15	110	0-150	95-250	110-275	200-300	55	105	18	45
APV-160V	525	400	125	160	160	163	85	15	120	0-160	95-260	120-295	210-400	58	105	18	45
APV-160VS	615	490	125	160	160	163	85	15	120	0-250	95-350	120-395	210-490	58	105	18	45
APV-180V	585	460	125	180	170	173	90	18	430	0-200	100-300	130-350	220-460	63	110	18	72
APV-200V	595	470	125	200	170	173	90	18	140	0-200	100-310	140-360	230-470	63	110	18	72
APV-200VS	695	570	125	200	170	173	90	18	140	0-300	100- 410	140-460	230-570	63	100	18	72

График J1, J2, J3.
