Пневматические заглушки для труб
Главная \ КАТАЛОГ ПРОДУКЦИИ \ Комплектующие для трубопроводов \ Пневматические заглушки для труб
Назначение трубных пневмозаглушек
Многоразмерные трубные заглушки применяют для заглушения внутренней полости трубопроводов из различных материалов разных размеров при проведении аварийных, ремонтных и пусконаладочных работ на нефтепроводах, водопроводах, канализацзации, тепловых сетях и др.
За счет подачи сжатого воздуха из баллона или компрессора осуществляется раздувание оболочки пневмозаглушки (гидрозатвора).
Конструкция пневмозаглушек для труб
Данные заглушки представляют собой полую цилиндрическую оболочку с двумя плоскими торцами, на одном из которых размещен вентиль для заполнения заглушки сжатым воздухом с закрепленной на нем скобой или серьгой, на другом – проушина для фиксации пневмозаглушки в трубе при стравливании сжатого воздуха из оболочки и сходе воды, накопившейся за ней в процессе проведения работ.
Вентиль, скоба и проушина изготовлены из нержавеющей стали.
Пневмозаглушки изготовлены из высококачественной резины с текстильным покрытием.
Размеры пневмозаглушек для труб
| Номинальный размер, мм | Минимальный диаметр трубы, мм | Максимальный диаметр трубы, мм | Максимальное рабочее давление, бар | Размеры (диаметр х длина), мм | Вес, кг |
| 50-100 | 45 | 100 | 1,5 | 45х330 | 0,4 |
| 70-150 | 70 | 150 | 1,5 | 64х370 | 0,6 |
| 100-200 | 100 | 200 | 1,5 | 88х550 | 1,15 |
| 150-300 | 150 | 300 | 1,5 | 138х550 | 2,1 |
| 200 | 400 | 1,5 | 185х650 | 3,1 | |
| 200-500 | 200 | 500 | 1,5 | 185х800 | 4,5 |
| 300-600 | 300 | 600 | 1,5 | 285х850 | 9,5 |
| 375-750 | 375 | 750 | 1,5 | 360х1000 | 15,7 |
| 500-100 | 500 | 1000 | 1,5 | 485х1150 | 26,5 |
| 500-1200 | 500 | 1200 | 1,5 | 475х1400 | 17 |
| 500-1400 | 500 | 1400 | 1,5 | 475х1600 | 26 |
| 600-1200 | 600 | 1200 | 1,5 | 585х1300 | 35 |
| 600-1600 | 600 | 1600 | 1,5 | 575х1900 | 43 |
| 800-2000 | 800 | 2000 | 1,5 | 790х2400 | 90 |
| 1200-3000 | 1200 | 3000 | 1,0 | 1175х3500 | 135 |
| Номинальный размер, мм | Минимальный диаметр трубы, мм | Максимальный диаметр трубы, мм | Максимальное рабочее давление, бар | Размеры (диаметр х длина), мм | Вес, кг |
| 35-70 | 35 | 70 | 2,5 | 33х330 | 0,2 |
| 50-100 | 50 | 100 | 2,5 | 45х330 | 0,4 |
| 70-150 | 70 | 150 | 2,5 | 64х370 | 0,6 |
| 100-200 | 100 | 200 | 2,5 | 88х550 | 1,15 |
| 150-300 | 150 | 300 | 2,5 | 138х550 | 2,1 |
| 200-400 | 200 | 400 | 2,5 | 185х650 | 3,1 |
| 300-600 | 300 | 600 | 2,5 | 285х850 | 9,5 |
| 375-750 | 375 | 750 | 2,5 | 360х1000 | 15,7 |
| 500-1000 | 500 | 1000 | 2,5 | 485х1150 | 26,4 |
| 600-1200 | 600 | 1200 | 2,5 | 585х1300 | 35 |
Купить пневмозаглушки для труб вы можете, обратившись в нашу компанию.
Также вы можете получить всю необходимую информацию по заглушкам у наших специалистов по многоканальному телефону 8 812 600-33-09 или
Купить пневматические заглушки в СПб с доставкой по России вы можете в компании ГидроСпецКом.

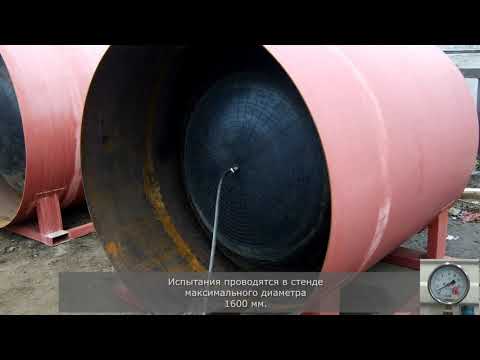

Резинотканевые пневматические заглушки (ПЗРТ) для перекрытия труб большого диаметра
Резинотканевые заглушки применяются для перекрытия водопроводных, канализационных и ливневых трубопроводов диаметром от 200 до 2800 мм, при ремонте, техническом осмотре, устранении засоров и контроле герметичности. Устанавливаются через колодцы или специальные отверстия на трубопроводах. При установке в трубопровод заглушке придают компактную форму, опускают в трубу и наполняют сжатым воздухом до рабочего давления. Расширяясь, заглушка плотно прилегает к стенкам трубопровода, надежно перекрывая его. По окончании ремонтных работ из заглушки выпускают воздух и извлекают ее из трубопровода.
Каталог продукции.pdf
Резинотканевые заглушки изготавливаются из прочных синтетических тканей, прорезиненных воздухонепроницаемым слоем хлоропрена, обладающим хорошей стойкостью к атмосферному воздействию, открытому огню, истиранию, низкой температуре, щелочам, кислотам, маслам, а также хорошей озоностойкостью.
Дополнительно, заглушки снабжаются специальными уплотнительными кольцами из пористой резины для лучшей герметизации трубопровода. Резинотканевые заглушки устойчивы к кислотам и щелочам, что очень важно при работе в сточных водах. Содержащиеся в стоках углеводороды не наносят ущерба заглушкам, даже если они остаются в канализационных трубах в течение нескольких дней. Заглушки могут эксплуатироваться в интервале температур от минус 30 °С до плюс 50 °С.
Марка заглушки
Диаметр перекрываемых труб, мм
Давление воды, удерживаемое заглушкой в трубе максимального диаметра, МПа
Номинальное давление воздуха в оболочке гидрозатвора, МПа
ПЗРТ-4
200 — 400
0,05
0,1
ПЗРТ-4
Диаметр перекрываемых труб, мм
200 — 400
Удерживаемое давление воды, в трубе максимального диаметра, МПа
0,05
Номинальное давление воздуха в оболочке гидрозатвора, МПа
0,1
Заказать:
Добавить комментарий
В корзину
Подробнее
ПЗРТ-6
400 — 600
0,04
0,08
ПЗРТ-6
Диаметр перекрываемых труб, мм
400 — 600
Удерживаемое давление воды, в трубе максимального диаметра, МПа
0,04
Номинальное давление воздуха в оболочке гидрозатвора, МПа
0,08
Заказать:
Добавить комментарий
В корзину
Подробнее
ПЗРТ-8
600 — 800
0,025
0,05
ПЗРТ-8
Диаметр перекрываемых труб, мм
600 — 800
Удерживаемое давление воды, в трубе максимального диаметра, МПа
0,025
Номинальное давление воздуха в оболочке гидрозатвора, МПа
0,05
Заказать:
Добавить комментарий
В корзину
Подробнее
ПЗРТ-10
800 — 1000
0,015
0,025
ПЗРТ-10
Диаметр перекрываемых труб, мм
800 — 1000
Удерживаемое давление воды, в трубе максимального диаметра, МПа
0,015
Номинальное давление воздуха в оболочке гидрозатвора, МПа
0,025
Заказать:
Добавить комментарий
В корзину
Подробнее
ПЗРТ-12
1000 — 1200
0,015
0,025
ПЗРТ-12
Диаметр перекрываемых труб, мм
1000 — 1200
Удерживаемое давление воды, в трубе максимального диаметра, МПа
0,015
Номинальное давление воздуха в оболочке гидрозатвора, МПа
0,025
Заказать:
Добавить комментарий
В корзину
Подробнее
ПЗРТ-14
1200 — 1400
0,01
0,02
ПЗРТ-14
Диаметр перекрываемых труб, мм
1200 — 1400
Удерживаемое давление воды, в трубе максимального диаметра, МПа
0,01
Номинальное давление воздуха в оболочке гидрозатвора, МПа
0,02
Заказать:
Добавить комментарий
В корзину
Подробнее
ПЗРТ-16
1400 — 1600
0,008
0,015
ПЗРТ-16
Диаметр перекрываемых труб, мм
1400 — 1600
Удерживаемое давление воды, в трубе максимального диаметра, МПа
0,008
Номинальное давление воздуха в оболочке гидрозатвора, МПа
0,015
Заказать:
Добавить комментарий
В корзину
Подробнее
ПЗРТ-20
1600 — 2000
0,005
0,01
ПЗРТ-20
Диаметр перекрываемых труб, мм
1600 — 2000
Удерживаемое давление воды, в трубе максимального диаметра, МПа
0,005
Номинальное давление воздуха в оболочке гидрозатвора, МПа
0,01
Заказать:
Добавить комментарий
В корзину
Подробнее
ПЗРТ-22
1800 — 2200
0,005
0,01
ПЗРТ-22
Диаметр перекрываемых труб, мм
1800 — 2200
Удерживаемое давление воды, в трубе максимального диаметра, МПа
0,005
Номинальное давление воздуха в оболочке гидрозатвора, МПа
0,01
Заказать:
Добавить комментарий
В корзину
Подробнее
ПЗРТ-24
2000 — 2400
0,005
0,01
ПЗРТ-24
Диаметр перекрываемых труб, мм
2000 — 2400
Удерживаемое давление воды, в трубе максимального диаметра, МПа
0,005
Номинальное давление воздуха в оболочке гидрозатвора, МПа
0,01
Заказать:
Добавить комментарий
В корзину
Подробнее
ПЗРТ-28
2400 — 2800
0,005
0,01
ПЗРТ-28
Диаметр перекрываемых труб, мм
2400 — 2800
Удерживаемое давление воды, в трубе максимального диаметра, МПа
0,005
Номинальное давление воздуха в оболочке гидрозатвора, МПа
0,01
Заказать:
Добавить комментарий
В корзину
Подробнее
ЖКХ, Энергетика, промышленность.
Применяются при ремонте, санации, инспекции, контроле герметичности, испытаниях водопроводных, канализационных и ливневых трубопроводов.
Преимущества
Компактность.
Обеспечивают надежное перекрытие различных форм сечений трубопроводов.
Легкость и оперативность установки и извлечения через колодцы малого диаметра или специальные отверстия в трубопроводе.
Одно устройство перекрывает разные диаметры.
Длительный срок службы (до 5 лет).
Небольшой вес заглушки.
Ремонтопригодность.
В случае повреждения заглушки, например острыми предметами, присутствующими в коллекторе, их легко отремонтировать (инструкция по ремонту прилагается к заглушке). После правильно осуществленного ремонта резинотканевые заглушки снова могут эксплуатироваться как новые.
Доставка
Доставка продукции осуществляется в любую точку России, ближнего и дальнего зарубежья, следующими транспортными компаниями: «ЖелДорЭкспедиция», «Автотрейдинг», «Шерл ТК», «Ратэк», «Энергия», «Деловые Линии».
Отгрузка продукции производится после поступления предоплаты в следующие сроки:
- автотранспортом — 3 рабочих дня;
- авиатранспортом — 3 рабочих дня;
- ж/д багажом — 3 рабочих дня;
- ж/д контейнером — 7 рабочих дней;
При необходимости таможенного оформления срок отгрузки увеличивается на 2-3 рабочих дня.
Как выбрать между пневматическими и механическими заглушками для труб: четыре фактора, которые следует учитывать .
С момента своего создания почти 70 лет назад предложение заглушек для труб Cherne расширилось и теперь включает в себя оборудование для испытаний, технического обслуживания и ремонта водопроводно-канализационного и муниципального водоснабжения в США. Начав скромно, Cherne теперь предлагает два типа трубных заглушек: пневматические и механические, охватывающие размеры труб от .39.дюймов до 96 дюймов.
Но остается вопрос: как выбрать пневматическую или механическую заглушку?
Давайте рассмотрим пять вопросов или факторов, которые могут повлиять на это решение.
- Какой внутренний диаметр трубы, которую нужно заглушить?
- Первым шагом при выборе трубной заглушки является определение внутреннего диаметра трубы. (Внутренний диаметр). Важно проверить идентификатор трубы, которую нужно заглушить, и сопоставить его с диапазоном использования заглушки, чтобы убедиться, что она будет работать в предполагаемой трубе.
- Пневматические заглушки имеют размеры от 1 до 96 дюймов и могут использоваться для блокировки (Test Ball), обхода или перенаправления сточных вод (Muni Ball), а также для проведения приемки линии или проверки места утечки с использованием воздуха (Air-Loc Plug). . Пневматические заглушки предназначены для труб одного или нескольких размеров.
- Механические заглушки доступны в размерах от 0,39 до 18 дюймов, и их не нужно надувать. Они расширяются, чтобы плотно прилегать к трубе, или открываются механически. Большинству требуется только ручная затяжка.
- Для чего нужна вилка?
- Пневматические и механические заглушки могут использоваться для различных целей.
Чтобы определить, какую вилку Cherne использовать, вы должны указать назначение вилки, спросив:
Нужно ли мне…- …перекрыть трубопровод или отверстие?
- …обводной сток, проходящий через работающий трубопровод?
- …испытание под давлением нового трубопровода перед его вводом в эксплуатацию или испытание трубопровода, уже находящегося в эксплуатации, на наличие утечек?
- Как упоминалось выше, пневматические заглушки используются для блокировки, шунтирования, проведения приемки линии или проверки места утечки с помощью воздуха. Большинство механических заглушек предназначены для блокировки. Тем не менее, механические алюминиевые заглушки Cherne с Т-образной рукояткой доступны с байпасом или без него и могут использоваться для байпаса или проверки воздуха.
- Пневматические и механические заглушки могут использоваться для различных целей.
- Какой размер точки доступа, в которую необходимо установить заглушку, и какое максимальное противодавление должна выдерживать заглушка?
- Размер точки доступа, в которую необходимо установить заглушку, скорее всего, повлияет на заглушку, необходимую для работы. Противодавление — это давление (воздуха или жидкости) перед или за заглушкой, которое она должна сдерживать или сдерживать. Важно никогда не превышать номинальное противодавление плунжера.
- Общая сила, действующая на заглушку трубопровода, прямо пропорциональна давлению и площади трубопровода. Важно проверить номинальное противодавление на плунжерах, чтобы убедиться, что давление, которое необходимо заблокировать, не превышает возможности плунжера.
- Размер точки доступа, в которую необходимо установить заглушку, скорее всего, повлияет на заглушку, необходимую для работы.
- Какой носитель должен блокировать заглушка и как долго ее нужно держать на месте?
- Тип необходимой заглушки зависит от среды, которую заглушка должна блокировать; например, воздух, вода, канализация или что-то еще.
- Пневматические заглушки:
- Пневматические заглушки предназначены для кратковременного использования. Если пневматическая заглушка должна оставаться на месте в течение более длительного времени, давление в ней необходимо проверять каждые четыре часа и при необходимости регулировать.
- Пневматические заглушки можно надувать воздухом, водой или любым инертным газом (азот). Крайне важно никогда не перекачивать или недокачивать пробки Cherne.
- При использовании пневматических заглушек из соображений безопасности рабочая зона должна быть огорожена, чтобы никто не оказался перед заглушкой. По этой причине для надувания и сдувания пневматических заглушек с безопасного расстояния необходимо использовать удлинительный шланг.
- Пневматические заглушки предназначены для кратковременного использования. Если пневматическая заглушка должна оставаться на месте в течение более длительного времени, давление в ней необходимо проверять каждые четыре часа и при необходимости регулировать.
- Механические заглушки:
- Механические заглушки не нужно надувать. Они расширяются, чтобы плотно прилегать к трубе, или открываются механически.
- Для большинства механических заглушек требуется только ручная затяжка. Механические заглушки
- — правильный выбор для долгосрочной или стационарной установки.
- Некоторые из них обладают особыми характеристиками, такими как химическая стойкость, возможность фиксации на месте, или предназначены для конкретных применений, например, втулки для труб и чистящие покрытия.
Чтобы определить, какую вилку Cherne использовать, вы должны указать назначение вилки, спросив:
Противодавление — это давление (воздуха или жидкости) перед или за заглушкой, которое она должна сдерживать или сдерживать. Важно никогда не превышать номинальное противодавление плунжера.
Подводя итог : После того, как вы определили внутренний диаметр трубы, которую нужно заглушить, для чего вам нужна заглушка, противодавление, которое должна выдерживать заглушка, среда, которую необходимо заблокировать, и как долго вам нужно держать трубную заглушку на месте, вы можете определить, какую заглушку Cherne использовать, основываясь на своих выводах.
Если вы сомневаетесь или у вас есть какие-либо вопросы о том, какая вилка подходит для вашего приложения, позвоните в отдел продаж Cherne по телефону 1-800-321-9532 / 1-800-THE PLUG
