МА4129 молот ковочный пневматический. Назначение, область применения

Молот ковочный пневматический МА4129 с массой падающих частей 800 кг предназначен для различных работ: протяжки, осадки, прошивки отверстий, горячей рубки металла, кузнечной сварки, гибки металла и т. д. методом свободной ковки на плоских и фасонных бойках.

Работа в закрытых штампах не допускается, так как жесткость и эксцентричность удара при штамповке может привести к поломке бабы, буксы или других деталей молота.

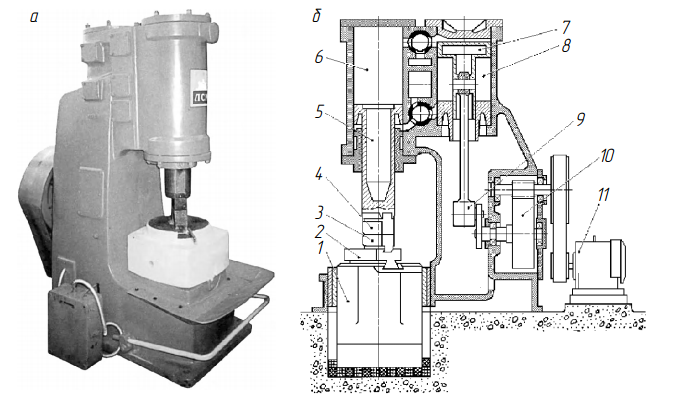

Устройство и работа ковочного пневматического кузнечного молота

МА4129 и его составных частей

Рабочий и компрессорный цилиндры молота МА4129 соединены между собой каналами. Взаимосвязь цилиндров между собой и цилиндров с атмосферой достигается с помощью кранов, положение которых устанавливается рукояткой управления или педалью. Энергоносителем для работы служит сжатый воздух, вырабатываемый в компрессорном цилиндре “с” (см. рис.1).

Попадая через каналы в рабочий цилиндр “в”, сжатый воздух приводит в движение бабу “а”, которая, нанося удары по поковке, производит работу.

Возвратно-поступательное движение поршню компрессора сообщается кривошипно-шатунным механизмом, получающим движение от электродвигателя через клиноременную передачу.

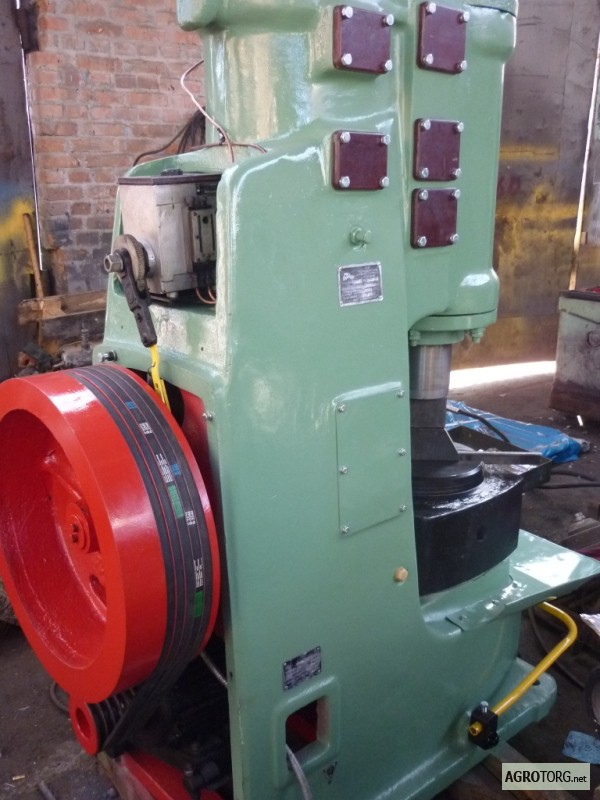

Общий вид ковочного молота МА4129

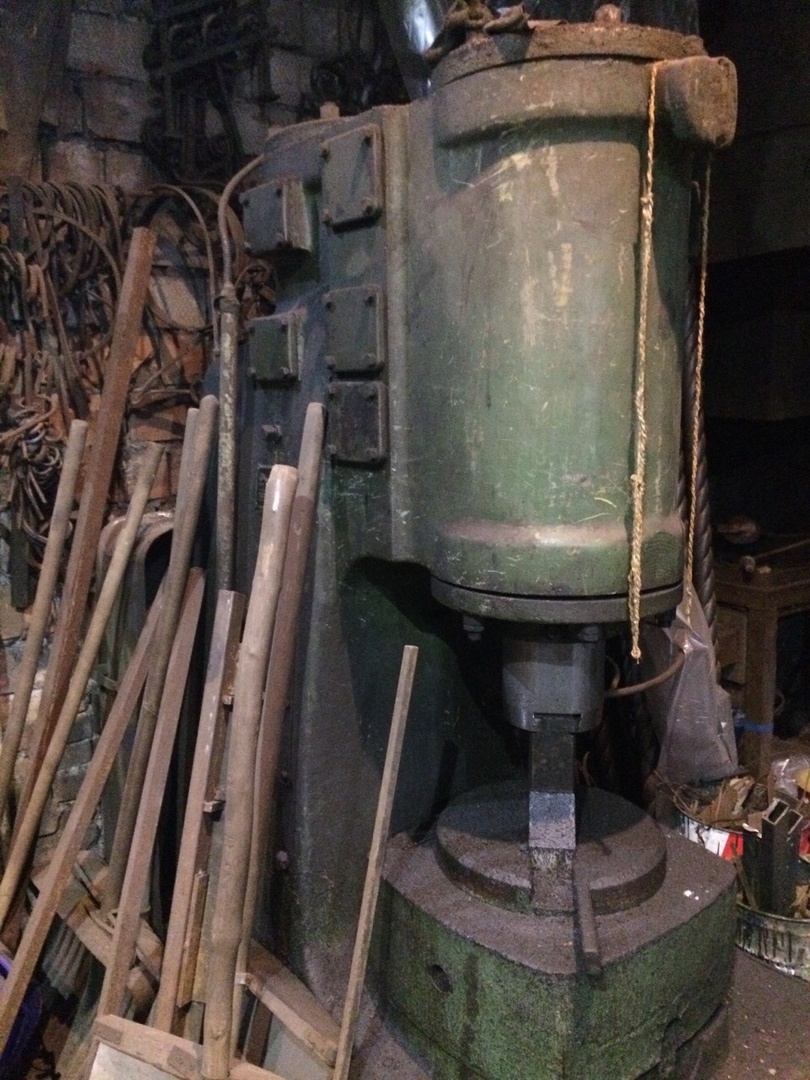

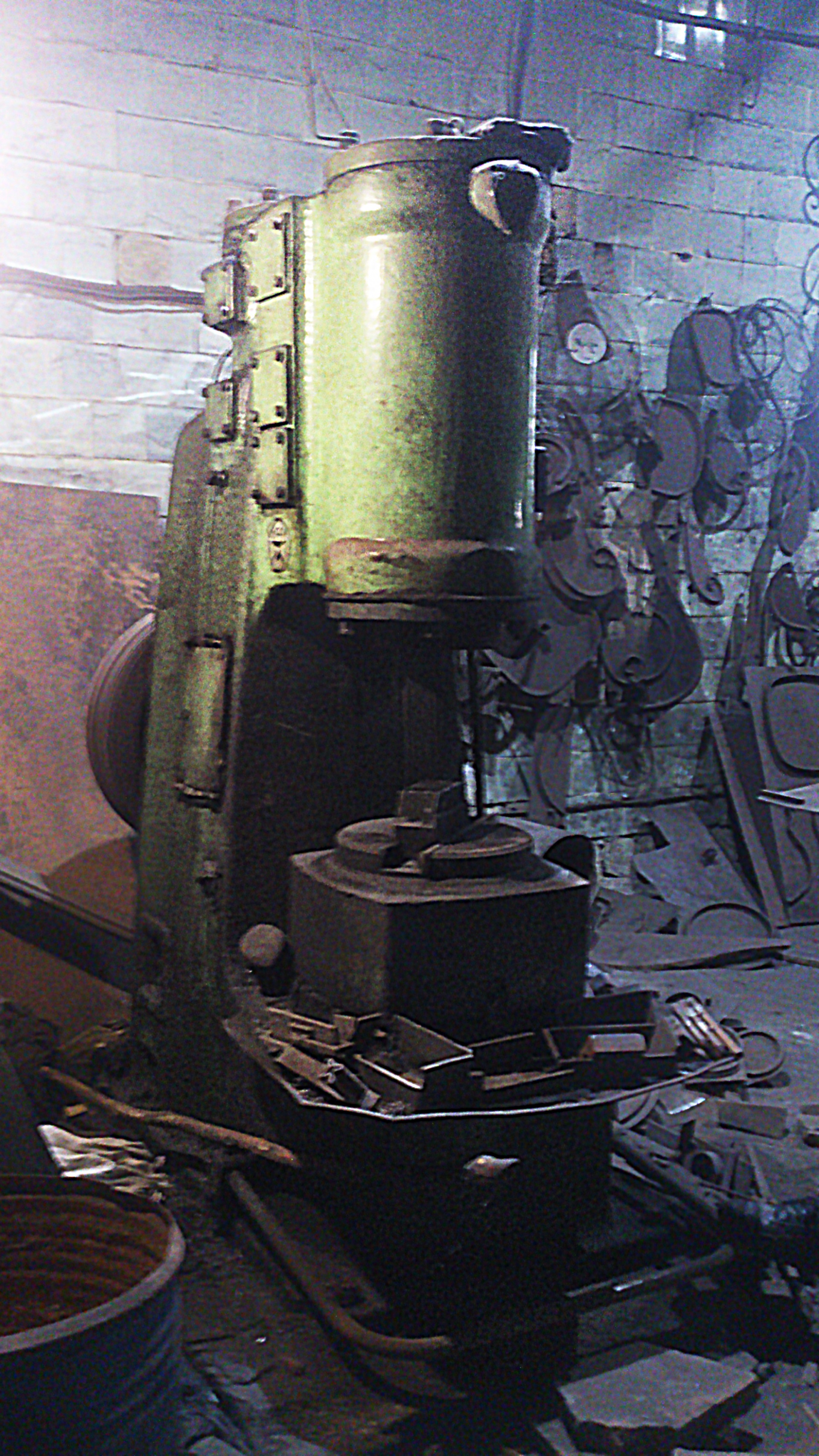

Фото ковочного молота МА4129

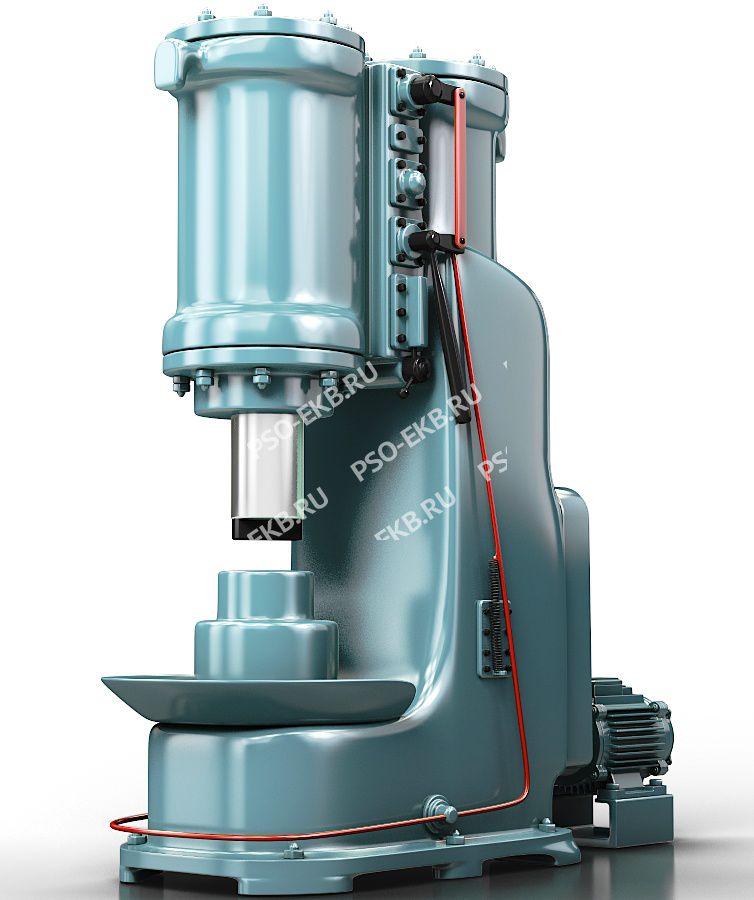

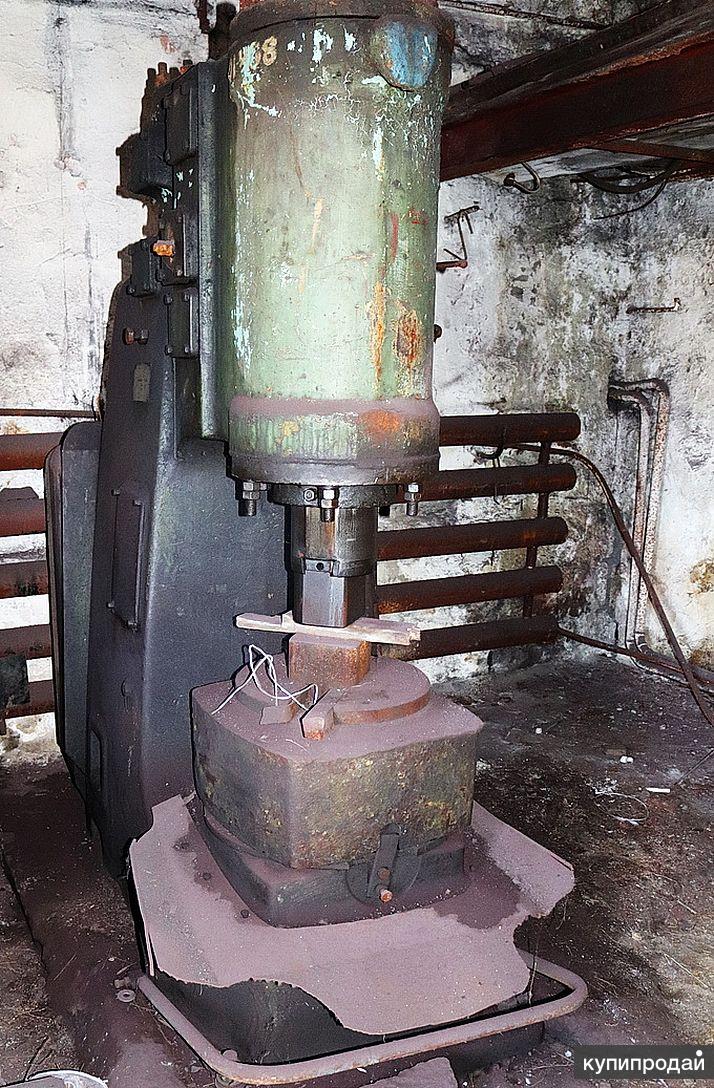

Фото ковочного молота МА4129

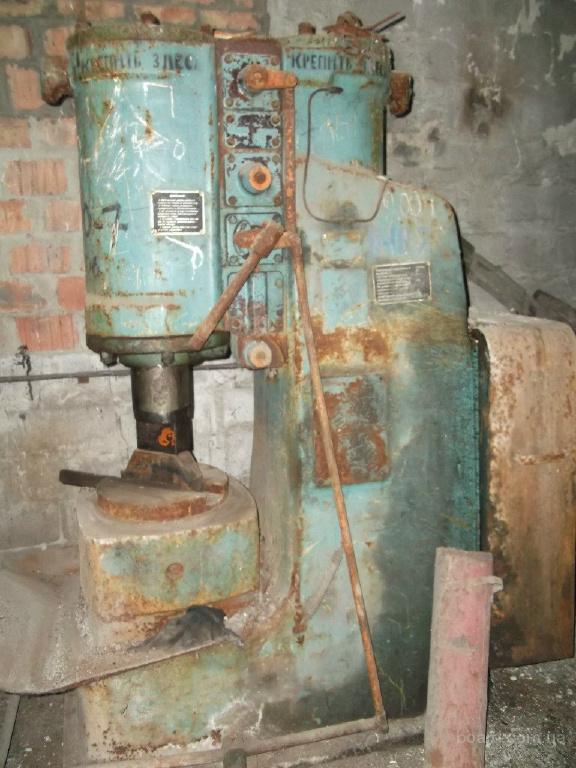

Фото ковочного молота МА4129. Вид сзади

МА4129 Расположение составных частей ковочного молота

Расположение составных частей молота МА4129

Перечень составных частей ковочного молота МА4129:

1. Станина – МА4129-11-001СБ
2. Привод – МА4129-21-001СБ
3. Управление – МА4129-41-001СБ
4. Ограждение – МА4129-71-001СБ
5. Маслопровод – МА4129-81-001СБ
6. Электрооборудование – МА4129-91-001СБ

Схема кинематическая ковочного молота МА4129

Кинематическая схема ковочного молота МА4129

Буферное устройство и воздухопополнение ковочного молота МА4129

Буферное устройство и воздухопополнение молота МА4129

• I – баба
• II – клапан обратный

Буферное устройство ковочного молота МА4129

Для предотвращения ударов бабы I о верхнюю крышку рабочего цилиндра предусмотрено буферное устройство (рис. 2).

При подъеме бабы до кромки “С” канала “В” оставшийся между поршнем и крышкой воздух (полость “Д”) образует буфер, препятствующий удару бабы о крышку и ускоряющий ее возврат, из крайнего верхнего положения.

Обратный клапан П предупреждает зависание бабы в верхнем крайнем положении и перегрузку компрессора молота. Клапан препятствует выходу воздуха при образовании буфера, однако он немедленно отрывается, если давление воздуха в полости “Д” станет ниже, чем в канале “В”.

Воздухопополнение ковочного молота МА4129

Воздухопополнение происходит снизу через внутреннюю полость поршня компрессора, окно “F” в поршне компрессора (см. рис.2), отверстие “G” в штоке поршня и отверстие “Е” в цилиндре компрессора. Последнее, совмещаясь в крайним верхнем и нижнем положениях поршня, последовательно сообщает верхнюю и нижнюю полости компрессора с атмосферой.

Уплотнение штока бабы и поршня компрессора молота МА4129

Уплотнение штока бабы и поршня компрессора молота МА4129

1. букса бабы
2. букса компрессора
3. сухари и сегменты
4. планка направляющая
5. пружина
6. кольцо уплотнительное
7. экспандер

“а” – зазор

Баба фиксируется от вращения направляющими планками 4, вмонтированными в её буксу (рис.

З). Для уплотнения штока бабы в буксе I сделана кольцевая выточка, в которой монтируются сегменты и сухари 3, стягиваемые пружиной 5: По мере износа штока бабы, а также сухарей и сегментов зазор “а” уменьшается, но может быть восстановлен запиловкой торцов сегментов. Для уплотнения штока поршня компрессора в буксе компрессора сделана кольцевая выточка, в которой монтируется уплотнительное кольцо 6, из материала ЛАМ1, стягиваемое экспандером 7.

Крепление пальца шатуна молота МА4129

Крепление пальца шатуна молота МА4129

Крепление пальца шатуна молота МА4129

1. палец
2. кольцо пружинное
3. подшипник игольчатый
4. верхняя головка шатуна

Крепление пальца верхней головки шатуна Палец (I) шатуна (рис.4) удерживается от осевого перемещения пружинными кольцами (2).

Установочные размеры бойков молота МА4129

Установочные размеры бойков молота МА4129

1. боек нижний
2. клин нижнего бойка
3. подушка
4. баба
5. планка
6. боек верхний
7. клин верхнего бойка
8. клин подушки
9. шабот

Схема электрическая ковочного молота МА4129

Электрическая схема ковочного молота МА4129

Электрооборудование молота состоит из электродвигателя, кнопочной станции с кнопками “Пуск” и “Стоп”, шкафа электроуправления и токоподводящего кабеля.

Указания по монтажу и эксплуатации электрооборудования молота МА4129

Электродвигатель крепится к подмоторной плите и устанавливается в нише станины. Шкаф электроуправления и кнопочная станция располагаются недалеко от молота, со стороны рукоятки управления, на стене или стоике в вертикальном положении с отклонением от вертикали не более +5.

В шкафу управления размещена электроаппаратура, элементы которое соединены между собой монтажными проводами в соответствии с принципиальной и монтажной электросхемами. Рукоятки выключателей выведены на крышку шкафа. Вводной пакетный выключатель может быть заменен автоматическим.

Шкафы электроуправления, поставляемые с молотом, выпускаются на номинальное напряжение 360 В с цепью управления на 36 В переменного тока частотой 50 Гц. По особому заказу они могут быть изготовлены на другие напряжения силовой цепи и цепи управления о частотой тока 60 Гц.

Перед установкой надо открыть шкаф специальным ключом и произвести следующие работы:

• удалить защитную смазку
• проверить надежность затяжки болтовых соединений
• освободить магнитные системы реле и пускателей от стопорных приспособлений, одетых перед транспортировкой

Читайте также: Производители кузнечно-прессового оборудования в России

МА4129 молот ковочный пневматический кузнечный.

Видеоролик.

Технические характеристики ковочного молота МА4129

Наименование параметра	МА4132	МА4129	МА4129А
Основные параметры молота
Номинальная масса падающих частей, кг	160	75	60
Энергия удара, не менее, кДж (кГс*м)	3,3 (330)	1,55 (155)	1,55 (155)
Наибольший ход бабы, мм	460	385	365
Частота ударов, 1/мин	210	210	220
Расстояние от оси бабы до станины (вылет), мм	340	300	280
Расстояние от зеркала нижнего бойка до нижней кромки боксы бабы (Высота рабочей зоны в свету), мм	360	370	260
Размеры зеркала верхнего бойка, мм	75 х 190	63 х 130	63 х 130
Расстояние от зеркала нижнего бойка до уровня пола, мм	800	800	800
Оптимальное сечение квадратной заготовки, мм	80 х 80	60 х 60	60 х 60
Оптимальный диаметр круглой заготовки, мм	90	80	80
Электродвигатель, кВт	15	7,5	7,5
Габарит и масса молота
Габарит молота (длна х ширина х высота), мм	930 х 1860 х 2160	1566 х 790 х 1900	830 х 1860 х 1900
Масса молота, кг	3540	3100	3190

Список литературы:

1. Молот ковочный пневматический МА4129. Руководство по эксплуатации,


2. Банкетов А.Н., Бочаров Ю.А., Добринский Н.С. и др. Кузнечно-прессовое оборудование, 1970
3. Бочаров Ю.А., Прокофьев В, Н. Гидропривод кузнечно-прессовых машин, 1969
4. Белов А.Ф., Розанов Б. В., Линц В. П. Объемная штамповка на гидравлических прессах, 1971
5. Живов Л.И. Кузнечно-штамповочное оборудование, 2006
6. Кузьминцев В.Н. Ковка на молотах и прессах, 1979
7. Розанов Б.В. Гидравлические прессы, 1959
8. Титов Ю.А. Оборудование кузнечно-прессовых цехов, 2001
9. Щеглов В.Ф. Кузнечно-прессовые машины, 1989
10. Берлет Разработка чертежей поковок, 2001
11. Рудман Л.И. Справочник по оборудованию для листовой штамповки, 1989
12. Романовский В.П. Справочник по холодной штамповке, 1965
13. Охрименко Я. М. Технология кузнечно-штамповочного производства, 1966
14. Кузьминцев В.Н. Ковка на молотах и прессах, 1979
15. Мещерин В.Т. Листовая штамповка. Атлас схем, 1975

Связанные ссылки. Дополнительная информация
