Обзор программ для фрезерного станка с ЧПУ: От макета до гравировки

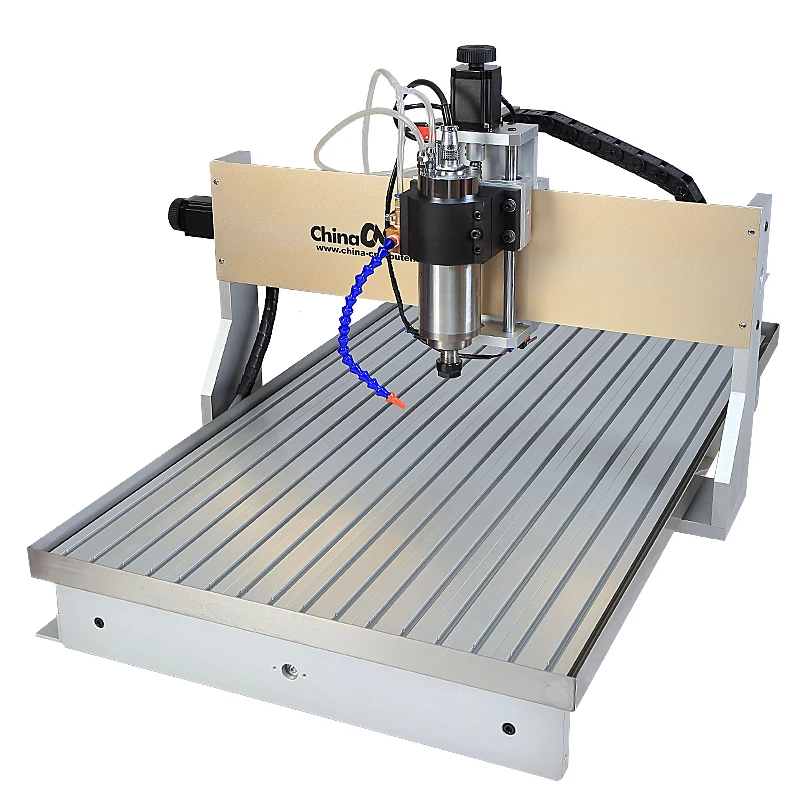

Возможности фрезерного станка, оснащённого ЧПУ, многократно возрастают. Но только в случае, когда программное обеспечение (ПО) подобрано правильно.

Оглавление

Термином ПО обозначается пакет софта, используемого для управления станком на всех этапах рабочего процесса: от разработки качественной модели, до изготовления готового изделия. В специальной литературе и открытых источниках используется несколько синонимов: ПО, софт, программное обеспечение, управляющие программы.

Основным достоинством станка с ЧПУ является возможность изготовления заготовок и конечных товаров с высоким качеством полностью в автоматическом режиме, что исключа6ет негативное влияние на результат пресловутого «человеческого фактора».

Какой софт необходимо приобрести в первую очередь

Основным требованием, которое предъявляется к софту при его выборе является простота использования и многофункциональность.

Весьма желательно приобретать продукт лицензированный.

Это минимизирует вероятность «зависания» станка, скажется на существенном повышении производительности и эффективности технологических процессов.

Работы рекомендуется начинать с выбора и последующей профессиональной настройки, под существующую модель станка, необходимого блока ПО, обозначаемого международной аббревиатурой САМ (в русском переводе, системы автоматизированного изготовления, производства). Это программа, адаптированная для работы с проектами, подготовленными в ином пакете ПО, CAD (русская расшифровка, система, предназначенная для автоматизированной разработки).

Применение CAD позволяет выполнять проектирование и создание 3D объектов с учётом заданных исходных значений, с их последующим редактированием.

Использование САМ обеспечивает конвертацию цифровой информации в команды, понятные фрезерному станку с ЧПУ. Чаще всего, это G-code, представляющие набор команд, осуществляющих непосредственное управление рабочими органами станка.

Для отдельных случаев, совместимость приобретаемой CAM программы с фрезерным станком может потребовать использования программ, именуемых конверторами: Post Processor, Post. В противном случае, формируемые G-code могут выдать непредсказуемую последовательность управляющих команд при установке на станок и запуске последнего.

Кроме него, на рынке представлены иные языки: Cutter Location, OpenSBP, Data, HPGL, APT.

Достаточно частым решением у многих разработчиков является разработка единого программного пакета CAM/CAD, либо выполняется их заблаговременная подготовка, обеспечивающая успешную интеграцию для совместной работы в любых существующих программно-аппаратных системах (комплексах).

Начинающим пользователям фрезерным станком с ЧПУ не рекомендуется начинать с покупки и установки «самого-полного» комплекта CAM. Попробуйте начать работу с простого пакета. Получите в процессе первичные навыки, который в дальнейшем существенно облегчат вам работу с более функциональным софтом.

Важно понимать, что кроме САМ-программ к управляющему софту относится программы, осуществляющие прямое управление станком с ЧПУ (общее обозначение, machine controller). Они могут (пример) передавать движение пера, мышки на контроллер непосредственно. Самыми востребованными продуктами в данной группе являются: LinuxCNC, PyCNC, Grbl, Inkcut, UGS, Jedicut.

Варианты программ, используемые


для моделирования макета для чпу станка

В зависимости от объёмности будущей детали и её сложности используются разные программные продукты для эскизного моделирования.

Модели 2D

Если предстоит плоская резка, наиболее популярными являются следующие графические редакторы:

  • CorelDraw – позволяет создавать и обрабатывать векторные изображения. Отличается многообразием встроенного инструмента;
  • Adobe Illustrator – также рассчитан на векторную графику. Позволяет выполнять эскизы для предстоящей контурной резки;
  • LibreCAD – обеспечивает простое создание чертежей 2D. Интерфейс понятный и удобный, предусмотрена возможность группировать объекты, множество иных полезных функций.

Модели 3D

В случаях необходимости разработки пространственной модели выбор более значительный. Назовём только программы, являющиеся самыми популярными на рынке:

  • Solidworks – обладает широчайшими возможностями для моделирования твёрдотельного. Высокая производительность и функционал делают данный софт одним из самых востребованных инженерами и проектировщиками.

Обеспечивает проработку сборок и деталей практически любой сложности, анализ предстоящих процессов изготовления и технологичности создаваемой конструкции, проведение рендеринга, создание управляющих программ (УП).

  • MasterCAM – весьма популярная программа для 3D (2D) моделирования с последующей разработкой УП для станков, оснащённых ЧПУ.

В ней несложно разобраться. Обеспечивает значительную скорость выполнения расчётов. Обесп6ечивает создание модели под черновую, чистовую обработку, заблаговременную проверку траекторий перемещения инструмента и заготовки, подбор оптимальных технологических режимов. Комплектуется значительным количеством библиотек, допускающих перенастройку.

  • Type 3 – имеет приложение, применяемое при создании моделей скульптур (Type Art), библиотеку инструмента.

Рассчитана на эффективную работу с моделями в диапазоне 2D-5D. Реализован прямой доступ к непосредственному управлению конкретным станком.

  • AutoCAD – многопрофильная программа с большим числом встроенных инструментов.

Обеспечивает анализ и проектирование объектов 2D, 3D. Интерфейс весьма удобен для пользователя. Имеет встроенную функцию генерации различной техдокументации, возможность создавать и загружать приложения самостоятельно, широкий ряд иных опций и функций.

  • ArtCAM – включает пакет программ, предназначенных для плоского и объёмного моделирования.

Допускает работу с растровой, векторной графикой. Активно востребован для формирования рельефных поверхностных объёмов, обесп6ечивает построение маршрута перемещения фрезы, допускает трансформацию 2D эскиза в 3D объект.

После создания модели (эскиза) следует построить траекторию, по которой должна двигаться фреза, выбрать конкретные типы инструмента, сформулировать указания в части режима обработки (финишная, черновая).

После этого подготовленный файл следует сохранить в формате, понятном имеющейся у вас модели фрезерного станка с ЧПУ.

Работа по созданию управляющей программы завершена. Теперь следует загрузить её в контроллер.

Программы, осуществляющие автоматическое управление манипуляциями, выполняемыми


различными блоками и узлами станка

Эти задачи решает отдельный блок софта. Лидерами по востребованности в данном сегменте являются:

  • Mach4 – эта программа создана на основе Windows. Используется любителями и профессионалами.

Обеспечивает создание пользовательских кодов, позволяет одновременно управлять фрезерованием по шести осям, контролировать скорость вращения шпинделя. Выполняет прямой импорт файлов формата DXF, JPG, BMP, способна генерировать G-code (благодаря встроенному ПО).

Совместима с экранами сенсорного типа.

  • NC Studio – этот пакет программ совместим с любым фрезерным станком.

Удобный, интуитивно понятный интерфейс, способность обработки самых сложных УП, работа с G-code, сформированными почти во всех программах моделирования.

  • EMC2 – существенным преимуществом программы является её разработка на Linux, возможность управлять станком через порт LPTспособна контролировать работу по шести осям.

В качестве недостатка можно назвать повышенную сложность управления и установки (необходимо хорошо разбираться в системах UNIX).

Вывод

Приобретая фрезерный станок с ЧПУ модельного ряда WATTSAN, можно быть уверенным в том, что он адаптирован для использования всех наиболее востребованных версий софта (пример, графических редакторов, поддерживающих векторные форматы: CorelDraw, Adobe Illustrator (для 2D моделирования), AutoCAD (для 3D).

Литература по ЧПУ

Учебник для VisualMill и RhinoCAM
Литература по ЧПУ

Чпу станок без программ управления – это просто набор железяк, электронных компонентов и моторов. Для того, что бы он заработал – нужно программное обеспечение. А чтоб работало ПО, нужны знания о том, как данное ПО использовать.

Это не так просто, как кажется на первый взгляд. В каждой программе управления ЧПУ станком есть свои нюансы.

Скачать учебник по VisualMil и RhinoCAM можно в конце статьи.




Шаговые двигатели и электроника ЧПУ
Литература по ЧПУ


Книга: Шаговые двигатели и их микропроцессорные системы управления
Автор: Т. Кенио
Год издания: 1987
Страниц: 200
Формат: djvu
Размер: 2,4 мб
Качество: хорошее

Скачать книгу “Шаговые двигатели и их микропроцессорные системы управления” можно по ссылке в конце статьи.

Данная книга, это перевод с английского.

В книге “Шаговые двигатели и их микропроцессорные системы управления” рассматриваются вопросы анализа электромагнитных процессов в шаговых двигателях различного типа, приведено большое количество конструктивных решений.


Книга по ЧПУ станкам “Создаем робота для домашней мастерской”
Литература по ЧПУ

Оригинальное название этой книги “CNC Robotics. Build your own workshop bot”.

В русскоязычном переводе это название звучит как “Создаем робота для своей домашней мастерской” 2006 год. Дж. Вильямс.

Переводчики, как всегда, перевели дословно, причем слово CNC выкинули из перевода. Я бы перевел название книги как Делаем самодельный ЧПУ станок в домашней мастерской.

В книге Дж. Вильямса на практическом примере описывается изготовление самодельного ЧПУ станка своими руками в домашней мастерской. Приведены схемы контроллера ЧПУ станка и уделено много времени построению механической части ЧПУ станка.

Все это сопровождается схемами, чертежами и фотографиями.


Скачать книгу по ЧПУ станкам “Создаем робота для своей домашней мастерской” можно в конце статьи.




Книги по самодельным ЧПУ станкам
Литература по ЧПУ

Интересная подборка теоретического и практического материала по самодельным ЧПУ станкам.

Скачать книги по ЧПУ станкам можно по ссылкам в конце статьи.

В архиве собраны 3 методических пособия для начинающего строителя ЧПУ своими руками.

Первая книга в электронном виде это Станок с ЧПУ своими руками (Филенко H.)

В это книге рассказывается о постройке самодельного станка ЧПУ на базе кареток от печатных машинок. К сожалению на сегодняшний день найти пару другую печатным машинок, которые отдадут за бесценок маловероятно, но подход к изготовлению кареток весьма интересный.





CNC Machining 101: Знакомство с основами CNC-обработки

CNC-обработка всегда была рядом с нами. Тем не менее, удивительно, что некоторые люди не знакомы с производственным процессом. Вы когда-нибудь задумывались, как разные компании получают свои сложные детали машин? Да, это обработка с ЧПУ. Обработка с ЧПУ предназначена не только для деталей машин. Это важный производственный процесс для людей, которые хотят что-то сделать без помощи рук. Однако, поскольку вы новичок в мире обработки с ЧПУ, мы считаем, что вы еще не готовы. Вот почему у нас есть CNC Machining 101, где вы познакомитесь с некоторыми основами обработки с ЧПУ.

В этой статье вы познакомитесь с основами обработки с ЧПУ. Знание основ обработки с ЧПУ может быть только для расширения вашего кругозора по основным принципам обработки с ЧПУ. Тем не менее, он также поможет вам понять, чего ожидать при использовании производственного процесса. Мы в Rapid Direct можем помочь вам с последним, потому что мы всегда готовы предоставить вам самое лучшее. Перед этим давайте демистифицируем процесс. Читать дальше.

Что такое обработка с ЧПУ?

Обработка с ЧПУ (ЧПУ) — это субтрактивный производственный процесс, в котором используются компьютеризированные станки для изготовления детали по индивидуальному заказу. Компьютер использует коды программирования, чтобы направлять станки на стружку (вычитание) материала. Это происходит до тех пор, пока материал не сформирует входную спроектированную деталь.

Как работает обработка с ЧПУ?

Чтобы лучше понять основы обработки с ЧПУ, важно знать, как работает обработка с ЧПУ. Согласно определению, обработка с ЧПУ — это субтрактивный и компьютеризированный процесс. Таким образом, знание того, как это работает, основано на понимании взаимосвязи между компьютером, требуемыми операциями и заготовкой.

Основываясь на этой взаимосвязи, механизм обработки с ЧПУ можно разделить на четыре различных этапа, которые мы объясним ниже.

  • Создание проекта САПР

Первым делом необходимо создать компьютерный проект в формате 2D или 3D. Вы можете добиться этого с помощью программного обеспечения САПР. С помощью программного обеспечения вы можете визуализировать любые детали с правильными техническими характеристиками. Однако есть небольшое ограничение. Свойства заготовки играют огромную роль в дизайне и в том, как она получается. Мы обсудим это в разделе материалов для обработки на станках с ЧПУ.

  • Преобразование файла САПР в программу ЧПУ

Следующим шагом является преобразование файла САПР в формат файла, совместимый с ЧПУ. Программа ЧПУ проанализирует файл САПР для создания программных кодов, необходимых для процесса.

Существует два типа кодов, с которыми вам следует ознакомиться по основам обработки с ЧПУ. Это G-код (геометрический код) и M-код (машинный код). G-код управляет действиями машины. Например, он контролирует, как он движется, когда он движется, как быстро он движется, какой путь он выбирает и т. д. С другой стороны, М-код управляет факторами, которые окружают возможности машины. Например, он контролирует снятие и замену кожуха машины.

  • Настройка станка с ЧПУ

Настройка станка с ЧПУ осуществляется двумя способами. Во-первых, вы должны запустить проверку станка с ЧПУ, чтобы убедиться в его состоянии. Второй момент – закрепление заготовки на станке. Вы можете зафиксировать заготовку непосредственно в станке, одновременно прикрепляя необходимые инструменты и компоненты.

  • Выполнение операции

После настройки станка с ЧПУ вы можете запустить программу ЧПУ. Программа ЧПУ является центром управления всеми действиями станка с ЧПУ. Он командует машиной, диктуя ее действия и движения для получения правильного результата.

Современная обработка с ЧПУ, такая как наша в Rapid Direct, требует от вас только загрузки файла САПР. Программа ЧПУ проанализирует файл САПР, чтобы убедиться, что конструкция возможна.

Общие операции обработки с ЧПУ

Обработка с ЧПУ 101 также не будет завершена без знания операций обработки с ЧПУ. Есть две основные операции обработки с ЧПУ, на которые вы должны обратить внимание, и мы демистифицируем их ниже.

Фрезерование с ЧПУ

Фрезерование при обработке с ЧПУ — это вырезание части заготовки с помощью вращающихся режущих инструментов.

В фрезеровании с ЧПУ есть два процесса. Автоматический процесс позволяет станку с ЧПУ подавать заготовку непосредственно во вращение режущего инструмента. Направление подачи всегда совпадает с направлением вращения режущего инструмента. Другой – ручное фрезерование с ЧПУ, которое всегда противоположно вращению режущего инструмента.

Фрезерование с ЧПУ позволяет выполнять два основных типа операций:

  • Торцевое фрезерование: Используется для резки неглубоких поверхностей, плоских поверхностей и полостей с плоским дном.
  • Периферийное фрезерование с ЧПУ: Предназначен для вырезания глубоких полостей в заготовке.

Токарная обработка с ЧПУ

Токарная обработка с ЧПУ — это процесс удаления частей заготовки при вращении вокруг одной оси. Определение сложное, не так ли? Однако представьте себе болт и гайку. Процесс изготовления спиральных внешних и внутренних деталей этих линейных инструментов на станках с ЧПУ называется токарной обработкой с ЧПУ.

Токарная обработка с ЧПУ позволяет выполнять следующие операции:

  • Скучно.
  • Облицовка
  • Канавка.
  • Нарезание резьбы.

Фрезерная обработка с ЧПУ и токарная обработка с ЧПУ — не единственные доступные операции обработки с ЧПУ. В зависимости от файла САПР и того, что вы хотите, ниже приведены другие доступные операции обработки с ЧПУ.

  • Бурение.
  • Протяжка
  • Распиловка.
  • Шлифование
  • Хонингование
  • Притирка.

Плюсы и минусы обработки с ЧПУ

Как и в любом другом производственном процессе, знание основ обработки на станках с ЧПУ требует понимания его плюсов и минусов. Ниже приведены некоторые плюсы и минусы использования станков с ЧПУ.

Профи
  • Точность

Станки с ЧПУ точны. Поэтому они используются в секторах, связанных с человеческими жизнями. Вы бы не захотели сесть в самолет, сделанный из материалов, подвергшихся бракованному производственному процессу. Это делает их подходящим производственным процессом для авиационной и автомобильной промышленности.

  • Точность

Станки с ЧПУ обладают высокой точностью, что позволяет изготавливать детали, не беспокоясь о том, поместятся ли они в более крупный компонент.

  • Универсальность

CNC Machining предлагает различные варианты поддерживаемых материалов. Вы должны знать, совместим ли материал с процессом, прежде чем использовать его. Проверьте такие факторы, как термостойкость, чистое сопротивление и твердость.

Минусы
  • Стоимость

Использование преимуществ обработки с ЧПУ обходится очень дорого. Тем не менее, лучше продолжать с ним из-за преимуществ, таких как точность и аккуратность.

  • Ограничение по размеру

Обработка на станках с ЧПУ поддерживает материалы, которые могут выдерживать производственный процесс. Однако есть ограничение по размеру. Это может привести к проблемам при изготовлении крупных деталей.

Материалы для обработки с ЧПУ

Обработка с ЧПУ 101 не может быть завершена без знания материалов, подходящих для процесса. Если быть точным, вы можете использовать любой материал для процесса. Однако материал должен выдерживать высокие требования производственного процесса.

Можно сказать, что выбор материала для станков с ЧПУ зависит от технических характеристик материалов и производственного процесса. Примеры материалов, подходящих для процесса и поддерживаемых нами в Rapid Direct:

  • Алюминий.
  • Медь.
  • Латунь/бронза.
  • Сталь.
  • Нержавеющая сталь.
  • Титан.
  • Пластмассы.
  • Древесина.

Вы можете найти полный список наших поддерживаемых материалов на нашей платформе мгновенного цитирования. Загрузите файлы дизайна и начните свой проект сегодня!

Обработка с ЧПУ

Мы подошли к концу обработки с ЧПУ 101, и последнее, что вам нужно знать, это основные приложения с ЧПУ. Благодаря своей универсальности и другим преимуществам, обработка на станках с ЧПУ имеет широкий спектр применения в различных отраслях промышленности. Ниже приведены основные отрасли, в которых используется обработка с ЧПУ 9.0003

  • Автомобильная промышленность

Автомобильная промышленность включила обработку с ЧПУ в свой производственный процесс, потому что это помогает им создавать прототипы и реальные продукты с высокой точностью и точностью.

  • Бытовая электроника

Хотя это может показаться удивительным, CNC-обработка занимает очень видное место в бытовой электронике. Такие компании, как Apple, используют в своем производстве станки с ЧПУ. Например, корпус Apple MacBook изготовлен из алюминия, подвергнутого механической обработке на станках с ЧПУ.

  • Авиация/Военная промышленность

Два сектора промышленности часто используют станки с ЧПУ. Это связано с тем, что он может производить замену и модернизацию любых деталей по требованию.

Заключение

Базовые знания в области обработки на станках с ЧПУ помогут вам сохранить актуальность в эпоху индустриализации. В этой статье вы познакомитесь с основами обработки с ЧПУ. Эта статья демистифицирует этот процесс. Он показал, что делает этот процесс особенным и почему многие отрасли включают его в свой производственный процесс.

Сделайте Rapid Direct вашим первым выбором для обработки с ЧПУ

Обработка с ЧПУ пользуется популярностью. Это видно по внедрению процесса во многих промышленных условиях. Это также видно по количеству компаний, которые предлагают услуги людям/компаниям, которые в них нуждаются. В Rapid Direct мы очень хорошо разбираемся в том, что делаем. Поэтому, выбирая нас, вы получаете множество преимуществ. Например, вы сразу же получите онлайн-предложение, как только загрузите файл САПР в нашу систему. Уникальность нашей в том, что это занимает не более одной минуты. Вы также можете воспользоваться анализом DFM (Design for Manufacturing), который определяет, пригодны ли детали к производству или нет. Кроме того, вы всегда можете воспользоваться профессиональными предложениями нашей инженерной команды. Загрузите файлы дизайна и начните свой проект сегодня!

Получить мгновенную смету

Часто задаваемые вопросы

Что такое обработка с ЧПУ?

Обработка с ЧПУ — это субтрактивный производственный процесс, в котором используются компьютеризированные станки для изготовления детали по индивидуальному заказу.

В чем разница между G-кодом и М-кодом?

G-код и М-код — это два типа кода в программировании ЧПУ. G-код управляет действиями машины, например, как она движется, когда она движется, как быстро она движется, какой путь она выбирает и т. д. M-код управляет другими разнообразными факторами, которые окружают возможности машины.

Что означает ЧПУ?

CNC расшифровывается как числовое программное управление.

MSC Southeast — специальность станков с ЧПУ

Технический и общественный колледж

Изучите точные навыки, которые приведут к трудоустройству.

Подробнее

В программе MSC Southeast CNC Machine Tool вы научитесь прецизионным операциям с ЧПУ на современном оборудовании. Мы предлагаем обучение и образование, которые вам понадобятся для успешной карьеры в области точного производства.

В нашей программе большое внимание уделяется работе с ЧПУ, программированию и 3D-моделированию. Вы научитесь создавать 3D-модель CAD, программировать станок с ЧПУ с вашей моделью и обрабатывать деталь на самом современном станке с ЧПУ. Наша новая передовая производственная лаборатория оснащена 10 станками с ЧПУ, в том числе двумя вертикальными фрезерными станками Hurco 2019 года, двумя токарными станками Doosan 2019 года и одним фрезерным станком Haas Toolroom 2020 года.

Учебная программа в MSC Southeast основана на философии, согласно которой практический опыт — лучший способ изучить операции с ЧПУ и программирование.

градусов в

Dip Tool Dip

2-летний диплом 59-кринов в Строительном инструменте CNC включает в себя интенсивную курсовую работу в:

  • . , эксплуатация и поиск и устранение неисправностей как компьютерных, так и ручных станков
  • Изготовление компонентов в соответствии со спецификациями
  • Составление отчетов об инспекции всех компонентов

Прецизионная обработка DIP

Имея диплом в области прецизионной обработки , всего через год вы будете готовы сразу же приступить к работе с ценными навыками!

Мы уделяем особое внимание изучению базовых навыков технологии обработки и переходу к развитию передовых навыков обработки с ЧПУ и программирования.

Правильные навыки обработки теперь CERT

Вы можете выполнить все курсовые работы в рамках сертификата «Машинные навыки сейчас» с 17 кредитами всего за один семестр.

Начиная с фундаментальных элементов базовой теории механического цеха, вы получите практический опыт настройки, эксплуатации и устранения неполадок как на компьютерных, так и на ручных станках.

Вы также научитесь работать с техническими чертежами и пользоваться точными измерительными инструментами.

Основы обработки CERT

Всего за один семестр вы можете получить сертификат с 13 баллами по основам обработки :

Имея на руках сертификат по основам обработки, вы сразу же будете готовы к работе с ценными навыками!

Engineering and CNC CERT

В 11-кредитном сертификате Engineering and CNC вы познакомитесь с тем, что можно делать как с ручными, так и с компьютерными станками. Вы сможете интерпретировать отраслевые чертежи и эскизы и изучить основы программирования CAD и процессов CAM.
