Фрезерный станок по дереву своими руками

Статья подробно рассказывает, как изготовить фрезерный станок по дереву своими руками со всеми деталями рабочей площадки – станиной, столешницей, опорной плитой, дополнительными защитными приспособлениями. Приведены пошаговые технологии переделки дрели и движка стиральной машины под фрезер, а также основные моменты изготовления станка с числовым программным управлением.

Содержание

1. Подготовка к изготовлению фрезерного станка
2. Общее устройство рабочего места под фрезерный станок
3. Материалы для изготовления фрезерного станка по дереву
4. Требования к двигателю для фрезера
5. Пошаговый порядок сборки рабочей площадки для фрезерного станка по дереву
6. Станина по фрезерный стол
7. Фрезерный стол
8. Столешница под фрезер
9. Опорная плита для привода
10. Боковой упор
11. Пылесборник
12. Гребенчатый упор
13. Дополнительные элементы конструкции
14. Разные способы изготовления фрезера по дереву своими руками
15. Переделка из дрели
16. Из движка стиральной машины
17. Фрезер по дереву с ЧПУ

Подготовка к изготовлению фрезерного станка

Планируя изготовление своими руками фрезера по дереву, стоит исходить из основного принципа. Лучше сразу установить режущую насадку станка так, чтобы она могла обрабатывать деревянные заготовки не только по прямым контурам, но также по кривым. Это понадобится для фигурной заточки кромок и выборки сложных пазов. Тип фрезера зависит от решаемых задач.

• Для фигурной резки подойдёт ручной фрезерный станок с подвижной фрезой, которая крепится в шпиндель, закреплённый на валу. Движение фрезы обеспечивает мотор, помещённый в корпус.
• Фрезерный станок погружного типа используются для вытачивания отверстий требуемой глубины.

Погружной фрезер

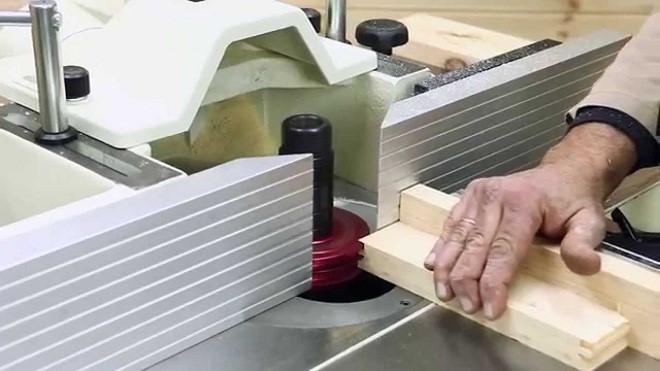

• Стационарный фрезеровальный станок позволит получить более сложную выемку и узор на деревянной заготовке. К тому же, экономится время на работу, в сравнении с ручными инструментами.

Важно! Для периодической обработки заготовок в небольших количествах хватит ручного фрезерного станка, но регулярную работу с большими партиями пиломатериалов лучше доверить стационарному инструменту.

Общее устройство рабочего места под фрезерный станок

Рабочая площадка для фрезеровки стандартно состоит из следующих конструктивных элементов:

1. станина;
2. верстак;
3. столешница;
4. рама станка;
5. опорная платформа для привода;
6. непосредственно фрезерный станок;
7. шпиндель для закрепления фрезы;
8. панель запуска шпинделя;
9. салазки, обеспечивающие движение заготовки;
10. система контроля управления.

Общее устройство рабочего места

Материалы для изготовления фрезерного станка по дереву

Для изготовления ручного или стационарного фрезера по дереву своими руками нужны следующие подручные средства:

• Электродвигатель.
• Доски, фанера или металлический каркас для столешницы.
• Текстолит, фанера либо тонкий металлический профиль для платформы.
• Пылесос для удаления пыли и стружки.

Требования к двигателю для фрезера

Главный параметр электромотора для будущего фрезера – мощность. Рекомендуется устанавливать двигатель на 1100-1200 Вт. Для несложной обработки древесины хватит и 400 Вт, но более высокая мощность позволит работать с разными видами режущих насадок, то есть расширять возможности инструмента. Подойдёт трёхфазный движок асинхронного типа от дрели, перфоратора, болгарки.

Трёхфазный асинхронный движок

Частота вращения двигателя от 10 до 35 тысяч об / мин. Недостаточная частота приведёт к плохому затачиванию, избыточная чревата перегреванием и даже возгоранием деревянной заготовки.

Что же до питания, то подключение домашних фрезеров-самоделок осуществляется через стандартную сеть в 220 В. Стоит снабдить станок  кабелем питания с сечением, достаточным для мощности двигателя.

Важно! Фрезерный станок рекомендуют оборудовать переключателем режимов плавного пуска и быстрой остановки. Мотор же конструируют так, чтобы можно было сменить щётки двигателя без разбора корпуса.

Пошаговый порядок сборки рабочей площадки для фрезерного станка по дереву

Стандартная последовательность этапов изготовления своими руками рабочей площадки под фрезер по дереву:

1. Конструирование станины.
2. Монтаж верстака и столешницы.
3. Сверление отверстия под опорную плиту для привода фрезера.
4. Изготовление одного бокового и двух гребенчатых упоров.
5. Подведение пылесборника к пылесосу.
6. Дополнительные защитные элементы
7. Установка фрезера по дереву в рабочее положение.
8. Подключение к сети, проверка работы.

Станина по фрезерный стол

Первой конструируют станину – каркас под фрезерный стол. Ее изготавливают из металла либо дерева, исходя из материала и габаритовбудущих заготовок. Тип конструкции – сборная или литая. Первостепенное требование к станине – высокая устойчивость во время работы фрезером.

Металлическая станина конструируется так:

1. Болгаркой отрезают куски углового профиля или труб нужной длины, сваривают между собой.
2. На высоте 15-20 см от пола или другой опорной поверхности привариваются поперечные перемычки для большей устойчивости.
3. К верхним торцам вертикальных труб приваривают опорные пластины.
4. В пластинах проделывают отверстия с резьбой под болты для фиксации будущего стола.

Идея! Вместо профиля можно использовать регулируемые опоры. Это позволит установить станину для самодельного фрезера даже на не самую ровную поверхность.

Станина с регулируемыми ножками

Фрезерный стол

Весь процесс фрезеровки проводится на специальном столе, более известном как верстак. Его размеры зависят, в первую очередь, от площади мастерской, во вторую – от объёмов работ. Верстаки под фрезерный станок бывают трёх типов:

• Статичный – устанавливается на одном месте в качестве полноценной рабочей площадки;
• Портативный – стол, лёгкий в сборке и разборке, который можно брать на выездные фрезеровальные операции;
• Агрегатный – используется в просторных помещениях.

Портативный фрезерный верстак, несмотря на лёгкость в транспортировке, годится только для обработки небольших деталей. Рекомендуют работать со столом статичного типа.

Столешница под фрезер

Для изготовления столешницы под фрезер, как правило, используется плотная ламинированная фанера толщиной не менее 1 см. Другой вариант – лист ДСП на 2,5 см с полимерной защитой сверху и на торцах. Защитный слой, помимо своей прямой функции, также снижает вибрации во время работы. В листе высверливают выемки, в которые помещают металлические профили.

Подойдёт отслужившая столешница из кухонного гарнитура, лишь бы на ней не было ни малейших неровностей, зазубрин, перекосов. Это не только создаст ненужные вибрации, повлияв на качество фрезеровки, но и может вывести из строя режущую насадку фрезера.

Опорная плита для привода

В центре столешницы высверливается прямоугольный проём, в который будет монтироваться опорная плита для привода фрезера. Чтобы станок в процессе работы вибрировал меньше, выемку рекомендуют делать круглой. Главное – сделать так, чтобы плита и мотор не соприкасались друг с другом. Должен быть зазор хотя бы в 1 мм.

Проём для привода

Опорную плиту делают не менее чем из 5 склеенных фанерных листов, но чаще – из текстолита плотностью, по меньшей мере, 1,5 см. Фанеру предварительно стоит обработать вибропоглощающим средством. Фрезерный станок крепится к опорной плите длинными болтами мотора, на которые дополнительно надевают шайбы с резиновыми прокладками. Благодаря этому будет осуществляться хождение режущей насадки вверх-вниз.

Боковой упор

Также требуется сделать статический боковой упор с раструбом пылеулавливателя. Материал – лист фанеры толщиной минимум 2 см. В столе просверливается 3-5 отверстий для гребенчатого и подъёмного упора. Первые 2 отверстия стоит сделать на расстоянии 0,5 см от краёв прямоугольной выемки под фрезу, следующие – в 2,5-3 см от первых. Положение упоров зависит от размеров и качества материала заготовки. Для регулирования небольшого бокового движения фрезы упор поворачивают и фиксируют струбциной.

Стол с боковым упором

Пылесборник

При фрезеровании всегда выделяется много пыли и стружки, так что важно обеспечить своевременное отведение отходов. Для этого применяется обычный бытовой пылесос, однако подключать его напрямую к патрубку пылеулавливателя нельзя – велик риск поломки. Подключение осуществляется через дополнительное приспособление – пылесборник, состоящий из следующих частей:

1. Ёмкость на 15-20 л. Хороший вариант – ведро с плотной крышкой и накидными защёлками.
2. Входной патрубок внутренним диаметром до 2 см. Нижний его конец должен быть скошенным на 45° и повёрнутым кверху на 25-30°. Устанавливать патрубок надо на расстоянии 1,5-2 см от борта ведра.
3. Вытяжной патрубок большего внутреннего диаметра – не менее 3 см. Отборный конец делается в виде конуса, зауженного до 1,5-2 см.

Принцип действия следующий. Пыль от фрезера попадает во входной патрубок, через скошенный конец которого направляется в отборный конус вытяжного патрубка. Оттуда уже в пылесос выходит пыль небольшой плотности, которая не испортит бытовой прибор.

Принцип работы

Гребенчатый упор

Чтобы заготовку можно было подавать на верстак с любой стороны, рабочую площадку для фрезерного станка по дереву оборудуют двумя гребёнками – с левой и правой стороны. Важно, чтобы гребёнка была изготовлена из мелкослойного дерева: ореха, дуба, бука. Не должно быть ни малейших дефектов, сучков, плесени.

Первый зубец гребешка делается укороченным на 3 мм. С заготовкой он соприкасаться не будет, выступая в роли отбойной пружины. Без этого укороченного зубца существует риск, что гребёнка сломается о заготовку.

Гребни крепятся к боковому упору через продольный паз при помощи болта с гайкой-барашком. В нерабочем положении гребёнку фиксируют саморезом также на боковом упоре через 7-мм отверстие. Для перевода в рабочее положение гребешок ставится так, чтобы заготовки касались все зубцы, кроме укороченного, и фиксируется гайкой-барашком.

Гребенчатый упор

Дополнительные элементы конструкции

Также стоит уделить внимание вспомогательным и защитным элементам рабочей площадки для фрезера по дереву. Отвечают они за такие задачи:

• подсветка рабочей зоны;
• возможность экстренной остановки фрезера;
• защита от обильной пыли;
• быстрый доступ к механизму очищения места резки от стружки и пыли.

Ещё на стадии проектирования столешницы для фрезерного станка по дереву стоит обозначить места под будущие прижимы и фиксаторы. Кроме того, на фрезерном столе требуются направляющие и ограждающие экраны из оргстекла плотностью минимум 4 мм, повышающие безопасность при работе. Участки оборудования, что выходят за пределы станины, маркируют обычно жёлтым цветом.

Ещё одна дополнительная часть оснастки – защита от перегруза. В непредвиденных случаях – ступоре фрезы, к примеру –система автоматически отключает электропитание, чтобы предотвратить поломку станка. Шпиндель тормозится, привод останавливается.

Правило! Кнопки включения и выключения на фрезере по дереву надо устанавливать так, чтобы они не мешали нормальной работе. Рукоятка станка должна быть удобной, не вызывать ни малейшего дискомфорта.



Разные способы изготовления фрезера по дереву своими руками

Подробно о нескольких вариантах, как сделать фрезеровальный станок по дереву. Речь о переделке под фрезер дрели и двигателя стиральной машины, а также о подробностях изготовления инструмента с числовым программным управлением.

Переделка из дрели

В качестве средства для изготовления фрезера по дереву своими руками может пригодиться обычная дрель. Плюс такого варианта в том, что новый инструмент легко разбирается, то есть фрезерный станок вновь становится дрелью. Да и денежные траты на подобную самоделку практически нулевые.

Пошаговая инструкция переделки дрели на фрезер по дереву:

1. Найти ненужную ручку от электроинструмента – это будет рукоятка.
2. Соединить дрель с рукояткой подходящими крепежами и специальными уголками.

Прикрученная рукоятка

3. Функцию опорной конструкции будет выполнять оргстекло. В нём размечается и прорезается круглое отверстие так, чтобы туда беспрепятственно проходил патрон дрели.
4. На одинаковом расстоянии от отверстия с двух сторон прорезается по одной дырке под ножки опорной конструкции. Этими ножками будут две металлические трубки небольшого диаметра. По бокам они фиксируются зажимными крепежами. Закрепление дрели на опорной конструкции также осуществляется с помощью зажимов, которые подводятся к валу.

Закрепление на опоре

5. Площадка на ножках устанавливается на ещё одну пластину. Для этого используют поворотные крепежи, что даст возможность менять угол наклона фрезера.
6. Собственно, угол наклона и глубина погружения рабочей насадки будет регулироваться специальным подвижным зажимом.
7. После надёжной фиксации дрели в опорной конструкции меняется родная оснастка. Поставить фрезу в патрон дрели напрямую в большинстве случаев не получится, понадобится переходник-адаптер. Найти его в магазине или интернете нетрудно.

Сделанный таким способом фрезер сможет выполнять все основные виды обработки дерева, вплоть до фигурной заточки. Минусы есть, притом существенные – не слишком высокая прочность рабочей насадки, а также меньшая скорость вращения по сравнению с оригинальными фрезеровочными агрегатами. Показатель можно повысить, поставив движок от перфоратора.

Из движка стиральной машины

Хорошим вариантом мотора под самодельный фрезерный станок по дереву будет движок от стиральной машины.

Двигатель от стиральной машины

Главных моментов в такой переделке два – посадка вала на цангу и создание фрезерного лифта. Разобравшись с подключением проводов, следует отрезать болгаркой резьбовую часть штатного вала двигателя – она не нужна.

Эта часть отрезается

Чтобы присоединить к валу цангу под фрезу, понадобится заказать специальный переходник у токаря и найти зажимную гайку.

Отверстия под опору двигателя стиральной машины станут основой лифта для фрезера-самоделки. В качестве втулок рекомендуют применять латунные трубки. Диаметр их должен быть таким, чтобы трубка сидела в гнезде максимально плотно. Для надёжной усадки дополнительно можно добавить эпоксидной смолы.

После этого на опорной конструкции высверливается отверстие под привод фрезера и размечаются места, куда будут приварены трубки под лифт. Но предварительно на трубки надеваются пружины. За счёт них будет обеспечено перемещение фрезера. На одну из опорных трубок крепится гайка с высверленным сбоку отверстием. В него вкручивается винт с ручкой, которая и будет регулировать положение фрезера во время работы.

На трубке слева – регулятор положения

Фрезер по дереву с ЧПУ

Один из наиболее надёжных видов фрезеровочных станков – агрегат с ЧПУ, то есть числовым программным управлением. Прослужить такой фрезер по дереву сможет долго, но сделать его своими руками – задача непростая. Вот с чем предстоит столкнуться:

1. Нужно уметь работать с CADпрограммами. В них создаются чертежи и схемы перемещений фрезы по заданным алгоритмам.

Пример чертежа

2. Настройка программы в ЧПУ.
3. Отдельные комплектующие для станка данного вида придётся заказывать из-за рубежа – с того же Aliexpress, к примеру.
4. Установка ходовых винтов и муфт, а также правильное подключение электронных элементов управления.

Под элементами управления подразумеваются:

• блок питания;
• контроллер;
• драйвер для обеспечения хода режущей насадки.

Все перечисленные детали помещаются в отдельный блок. Его необходимо установить подальше от мотора фрезера, чтобы вибрации не воздействовали на работу микросхем.

Мини фрезерный ЧПУ станок

Обеспечивать управление ЧПУ фрезером по дереву будет специальная программа. Подойдёт KCam – популярная программа, что сочетается со всеми видами контроллеров. С её помощью цифровые данные преобразуются в изображение обрабатываемой заготовки в трёхмерном пространстве. Кроме того, через программу задаются и регулируются параметры управления станком под конкретную задачу.

Станки самоделки по дереву: описание, чертежи, фото

Ленточная пилорама > Статьи > Станки самоделки по дереву: описание, чертежи, фото

Posted in Статьи by proms on 08 августа 2013    Tags: дереву, самоделки, станки

• Прицеп для мотоблока своими руками
• Как сделать макет дома своими руками?
• Самодельный бур для скважины
• Самодельный фрезерный станок по дереву
• Навес своими руками

Самодельный фрезерный станок по дереву своими руками

Фрезерный стол


Столяры с уважением относятся к своим фрезерным столам. И для этого есть веская причина. Часто фрезерные столы позволяют добиться результатов, ранее доступных только профессиональным мебельным мастерским, имеющим фрезерные станки. Профилирование кромок и изготовление соединений делаются с их помощью легко, аккуратно и безопасно. Поэтому неудивительно, что многие фирмы бросились утолять неукротимый аппетит столяров, производя широкий ассортимент фрезерных столов и аксессуаров к ним. Однако и самодельные фрезерные столы порой не уступают фирменным, а сделать простой фрезерный стол своими руками сможет любой любитель.
Независимо от того, хотите ли Вы сделать фрезерный стол своими руками или купить фирменный, нужно ориентироваться в их конструкциях, чтобы в результате получить стол наиболее подходящий к размерам мастерской, особенностям работы и соответствующий бюджету. Изготовление фрезерного стола своими руками дает уникальную возможность получить желаемое. Вы сами выбираете опции, которые хотели бы иметь, включая размер стола и конструкцию основания.
Тип фрезерного стола. Прежде всего, должно быть ясное представление о том, какой тип фрезерного стола Вам требуется: отдельный (стационарный), настольный (портативный) или являющийся боковым расширением пильного стола (агрегатный). Если приходится работать вне мастерской или использовать фрезерный стол лишь изредка, подумайте о портативном варианте. Для экономии места его можно убрать или повесить на стену. Если места достаточно, отдельно стоящий фрезерный стол обеспечит максимум удобства. Поставьте его на колеса и располагайте там, где удобнее. Отдельно стоящий (или портативный) фрезерный стол можно настроить на выполнение операции и оставить на время, при этом он не будет мешать другим устройствам, станкам и инструментам.
Материал крышки стола. Производители предлагают фрезерные столы с крышками из различных материалов. Большинство делают крышки из МДФ-плит, оклеенных пластиком или с меламиновым покрытием. Они плоские, недорогие и долговечные. Кроме того, их легко резать и обрабатывать, если нужно усовершенствовать фрезерный стол. Так как пазы в МДФ-плите довольно быстро изнашиваются, производители оснащают такие крышки алюминиевыми профилями для продольного и подвижного упоров. Помните также, что МДФ впитывает влагу и может разбухать при повышенной влажности. Для уменьшения влагопоглощения уплотните все открытые кромки МДФ-плиты.
Некоторые производители изготавливают крышки фрезерных столов из фенольного пластика, очень прочного, твердого и долговечного. Такие столы имеют идеально ровные и плоские крышки, совершенно невосприимчивые к влаге. Фенольные пластики хорошо обрабатываются, давая возможность сделать пазы для подвижного упора и алюминиевых профилей с Т-образным пазом или щелевые отверстия для крепления продольного упора. Недостатком таких крышек является более высокая цена – на 10-20 % дороже, чем МДФ.
Если Вы предпочитаете надежность металла, на Ваш выбор предлагаются крышки из алюминия, листовой стали и чугунного литья. Они гладко отшлифованы, имеют ровные плоскости и очень прочны. В большинстве случаев в них есть паз для подвижного упора-каретки. Имейте в виду, что придется предохранять стальные и чугунные крышки от ржавчины. Алюминиевые крышки не ржавеют, но также подвержены коррозии. Алюминий без специального покрытия (плакировки) может оставлять грязные следы на заготовках.
Паз для подвижного упора. Фрезерные столы предназначены преимущественно для обработки продольных кромок заготовок. Если же требуется отфрезеровать паз поперек доски, то у большинства фрезерных столов имеется встроенный профиль с пазом для стандартного подвижного упора-каретки, приобретаемого отдельно. Этот паз также служит удобным местом для установки дополнительных приспособлений, например прижимных гребенок Некоторые мастера вместо подвижного упора, скользящего в пазу крышки, используют самодельные салазки, которые движутся вдоль продольного (параллельного) упора. С такими салазками деталь бывает перпендикулярна продольному упору независимо от того, параллелен он пазу в крышке или нет.
Крепление фрезера. Большинство фрезерных столов имеют монтажную пластину для крепления фрезера, устанавливаемую в проем крышки с фальцами. Фрезер через отверстия в основании крепится винтами к пластине, которая обычно изготавливается из фенольного пластика, алюминия или поликарбоната. Пластины можно приобрести отдельно и подогнать их к фрезерному столу.
Крепление фрезера к съемной пластине имеет два преимущества перед креплением непосредственно к нижней стороне крышки стола. Во-первых, пластина экономит от 6 до 10 мм глубины фрезерования, в отличие от варианта с креплением фрезера к крышке толщиной 25 мм или более. Во-вторых, пластина позволяет легко вынуть фрезер. Вы ощутите это преимущество, когда потребуется заменить фрезу.
Пластина должна располагаться вровень с поверхностью крышки фрезерного стола. Если это не так, обрабатываемые детали будут цепляться за выступающие края. Убедитесь, что в крышке стола или пластине имеются регулировочные винты или другое выравнивающее устройство для установки пластины вровень с поверхностью крышки.
Некоторые производители делают пластины слегка выпуклыми. Прогибаясь под весом тяжелого фрезера, такие пластины становятся плоскими, а не вогнутыми.
Фрезы могут иметь диаметр менее 3 мм и более 76 мм, поэтому выбирайте пластину со сменными кольцами для изменения диаметра проема, как показано на фото.
Если хотите иметь более совершенное устройство, приобретите пластину, оснащенную лифтом (см. “Фрезерные лифты”).
Продольный упор. Если не использовать фрезы с подшипниками, то для большинства фрезерных операций требуется продольный (параллельный) упор, направляющий заготовку. Для правильной работы он должен быть как минимум ровным по всей длине, перпендикулярным поверхности стола и легко настраиваемым. Его подвижные лицевые накладки, сдвигающиеся и раздвигающиеся для регулировки зазоров вокруг фрезы, дают значительное преимущество в работе. Возможность сдвигания одной из накладок на некоторых моделях позволяет фуговать кромки заготовок (фото справа). Эта опция будет востребована, если нет строгального станка.
Еще стоит выбрать продольный упор с Т-образным пазом или другой системой крепления для прижимных гребенок, боковых упоров и специальных приспособлений. Если упор не оснащен патрубком для пылесоса, приобретите его отдельно. Подключив шланг пылесоса или циклона, можно уловить большую часть пыли и стружки, образующихся при работе фрезера. Большинство коммерческих продольных упоров оснащены такими патрубками, так же как самодельный упор, описанный в статье “Продольный упор для фрезерного стола”.
Самый простой вариант самодельного фрезерного стола – это лист, например ДСП с отверстием для фрезы, и доска выполняющая роль направляющей, фиксируемая струбцинами. Ниже на фото не самый рациональный пример: доска может быть гораздо тоньше и уже, а большая площадь листа не используется.
Делать ли ножки, чтобы поставить эту конструкцию на стол, или крепить её между двумя столам, или между двумя табуретками, или ещё как-то – это кому как удобнее. Такого приспособления достаточно, если хочется опробовать свой фрезер в качестве фрезерного станка.
Далее идет подробное описание изготовления этого самодельного фрезеровального стола, поэтому если Вас устраивают простые варианты, дальше можно не читать, и приниматься за изготовление простого фрезерного стола.
Крышка фрезерного стола. Выпилите кусок березовой фанеры для панели (A) и кусок бумажно-слоистого пластика для покрытия (B) по указанным в “Списке материалов и деталей” размерам, не забыв добавить припуск 25 мм по длине и ширине.
Руководствуясь инструкциями на банке, нанесите контактный клей на обратную сторону пластика и верхнюю сторону фанеры. Приклейте пластик к фанере, отступив от её угла около 3 мм. Плотно прикатайте пластик резиновым валиком.
Прижимая к параллельному (продольному) упору пильного станка свободные от пластика края фанеры, опилите с противоположных краев около 6 мм материала, пропиливая фанеру и пластик одновременно. Теперь, прижимая к упору уже опиленные начисто кромки, обрежьте противоположные стороны детали (A/B) до окончательного размера.
Выпилите длинные (C) и короткие (D) кромочные накладки с припуском около 25 мм. Сделайте на их концах скосы, чтобы закрыть края крышки. Приклейте их к краям крышки и зафиксируйте струбцинами, выровняв верхние стороны с поверхностью пластика. Для этого, изготовьте выравнивающие блоки, сделав вырезы 50×50 мм на четырех кусках фанеры 19x100x100 мм (вырезы позволяют видеть угловые стыки). Закрепите их струбцинами на крышке, как показано на фото ниже. Чтобы струбцины не мешали работе, поместите под их нижние губки обрезки досок. Теперь приклейте к крышке кромочные накладки, прижимая их к выравнивающим блокам.
Установите в пильный станок пазовый диск толщиной 19 мм и прикрепите к параллельному (продольному) упору деревянную накладку высотой около 250 мм. Отрегулируйте положение диска и упора для выборки в кромочных накладках (D) шпунтов для установки алюминиевого профиля. Проверьте сделанные настройки на обрезках и, если требуется, измените их. Прижимая к упору покрытую пластиком сторону крышки, выпилите шпунты в кромочных накладках (D). Используйте подпорный брусок для предотвращения сколов на выходе пильного диска.
Тем же самым пазовым диском выпилите шпунт в пробном обрезке доски и проверьте, как входит в него ползун углового упора. Он должен свободно перемещаться вдоль шпунта с минимальным люфтом. Скорректируйте настройки, если требуется. Положите крышку пластиком вниз и выпилите в ней паз для углового упора. Чтобы не было сколов на выходе пильного диска, используйте подпорный брусок.
Отверстие для монтажной пластины. Чтобы сделать вырез в крышке для монтажной пластины фрезера, выполните шаги, показанные ниже.
Шаг 1. Выпилите монтажную пластину по размерам и положите ее точно посередине крышки с отступом 125 мм от переднего края.
Шаг 2. Обведите контуры пластины на крышке.
Шаг 3. Разметьте и начертите линии выреза внутри обведенного контура.
Шаг 4. Просверлите входное отверстие для пилки электролобзика и выпилите вырез по разметке.
Шаг 5. Приклейте монтажную пластину внутри обведенного контура двухсторонним скотчем.
Шаг 6. Струбцинами закрепите направляющие планки вокруг пластины, вставляя прокладки из тонкого картона.
Шаг 7. Удалите пластину и прокладки. Установите в цангу фрезера копирующую фрезу с верхним подшипником. Опирая подошву фрезера на направляющие планки, установите глубину фрезерования 3 мм в крышке стола.
Шаг 8. Начните фрезерование фальца, ведя подшипник фрезы вдоль кромок направляющих планок. Сделайте несколько неглубоких проходов, увеличивая вылет фрезы до достижения глубины на 0,5 мм больше толщины монтажной пластины.
Выровнять монтажную пластину фрезера вровень с поверхностью стола несложно, если установить самоконтрящиеся гайки в углах углубления. Сделав углубление, просверлите в каждом его углу отверстие диаметром 11 и глубиной 6 мм для самоконтрящейся гайки. Убедитесь, что гайки в отверстиях не выступают наружу. Просверлите в центре отверстий для гаек сквозные отверстия для винтов, а затем выполните четыре простые операции, показанные на фото ниже, для монтажа системы регулировки.
Когда клей затвердеет, замените винт длиной 50 мм винтом длиной 13 мм. Чтобы производить регулировку без помощи инструмента, используйте регулировочный винт с увеличенной головкой.
Гладко отшлифуйте кромочные наладки (C), (D) наждачной бумагой зернистостью 220 единиц. Острые края пластика вокруг углубления для монтажной пластины и вдоль паза для углового упора-каретки слегка притупите циклей.
Основание фрезерного стола. Выпилите ножки (E) и стяжки (F) указанной длины, оставив припуск около 25 мм по ширине. Наклоните диск пильного станка на 12° и опилите скосы на кромках стяжек и краях ножек. Выпилите по указанным размерам планку для сетевого шнура (G).
Приклейте стяжки (F) к ножкам (E) и зафиксируйте их струбцинами. Просверлите и раззенкуйте направляющие отверстия через стяжки. Вверните шурупы и удалите струбцины. Приклейте планку для сетевого шнура к стяжке, зафиксировав её струбцинами. Гладко отшлифуйте собранные ножки наждачной бумагой зернистостью 220 единиц.
Положите перевернутую крышку на верстак и приклейте к ней собранные ножки, прижимая их струбцинами. Просверлите и раззенкуйте направляющие отверстия через стяжки в крышку. Вверните в них шурупы 4,5×32 мм с потайной головкой.
Продольный упор. Чтобы упор получился ровным, необходимо тщательно отфуговать кромки перпендикулярно пластям. Вначале выпилите по указанным размерам сам упор (H) и его основание (I) (см. рисунок ниже), добавив припуски около 12 мм по ширине и 25 мм по длине. Отфугуйте одну кромку каждой доски. Установите продольный упор пильного станка, прибавив к окончательной ширине деталей 0,8-1,0 мм, и опилите нестроганные кромки. Установите на строгальном станке соответствующую глубину строгания и отфугуйте только что опиленные кромки. Измерьте точно длину готовой крышки фрезерного стола и прибавьте к этому размеру 1 мм. Опилите упор и его основание по длине в соответствии с полученным размером (добавочный миллиметр позволяет упору двигаться легче). Ленточной пилой или электролобзиком сделайте вырезы 38×38 мм для фрезы в середине обеих деталей. Приклейте упор к основанию и зафиксируйте склейку струбцинами.
Выпилите две заготовки размерами 19x120x190 мм для торцевых пластин (K). Соедините обе заготовки в блок при помощи двухстороннего скотча. Разметьте на верхней заготовке диагональную линию распила и центр отверстия диаметром 6 мм в соответствии с рисунком ниже. Сделайте распил, отшлифуйте кромки до линии разметки и просверлите отверстие. Разъедините торцевые пластины.
Приклейте торцевые пластины (K) к упору (H/I), выровняв их кромки по передней стороне упора, и зафиксируйте склейку струбцинами. Просверлите сквозь торцевые пластины направляющие отверстия в указанных на рисунке местах, раззенкуйте их и вверните шурупы. Пазовым диском, настроенным на ширину алюминиевого профиля с Т-образным пазом, выпилите в собранном упоре (K/H/K) спереди паз. Окончательно отшлифуйте готовый упор абразивом зернистостью 220 единиц.
Выпилите косынки (J) для монтажа патрубка пылеудаления по размерам, указанным на рисунке ниже. Временно установив косынки на упоре, определите и отметьте их точное положение. Затем приклейте их к упору, зафиксировав струбцинами. Когда клей высохнет, приложите к косынкам патрубок с фланцем и отметьте центры монтажных отверстий для шурупов.
Щиток. Выпилите по указанным размерам (см. рисунок ниже) держатель щитка (L). Сделайте закругления радиусом 12 мм на его верхних углах. Чтобы сделать щелевые отверстия, просверлите в указанных местах отверстия диаметром 7 мм, проведите касательные линии от одного отверстия до другого и сделайте вдоль этих линий пропилы, используя лобзиковый станок или электролобзик. Окончательно отшлифуйте держатель наждачной бумагой зернистостью 220 единиц.
Выпилите по указанным размерам щиток (M) из прозрачного акрилового оргстекла толщиной 6 мм. С помощью шлифмашины сделайте на его внешних углах закругления радиусом 12 мм. Двухсторонним скотчем приклейте щиток к держателю, выровняв задние стороны. Просверлите и раззенкуйте монтажные отверстия сквозь щиток (M) в держатель (L). Снимите щиток и отложите его в сторону.
Прижимная гребенка. Из прямослойной кленовой доски толщиной 19 мм выпилите заготовку 51×457 мм для прижимных гребенок. С помощью углового (подвижного) упора на пильном станке сделайте скосы под углом 30° на обоих концах заготовки (см. рисунок ниже). Проведите косые линии поперек заготовки, отступив от концов 67 мм, а затем разметьте радиусы верхних концов обоих прижимов.
Установите в пильный станок обычный диск толщиной 3 мм и поднимите его на высоту 50 мм над пильным столом. Отодвиньте продольный упор на 2 мм от диска. Прижмите к упору длинную кромку заготовки и сделайте пропил до линии разметки, затем осторожно отведите доску назад. Хорошим подспорьем для этой операции будет толкатель с резиновой накладкой, использующийся со строгальным станком. Разверните заготовку на 180° и повторите операцию на другом конце. Отодвиньте продольный упор на 5 мм и сделайте новые пропилы на обоих концах. Повторяйте операции, делая пропилы через равные интервалы до отметки 45 мм. Когда продольный упор будет установлен на этой отметке, опустите пильный диск до высоты 25 мм и опилите кромку заготовки до окончательной ширины.
Просверлите в прижимах (N) отверстия диаметром 7 мм для подвески и щелевых отверстий. Разметьте края щелевых отверстий параллельными линиями и выпилите их с помощью электролобзика или лобзикового станка, затем ленточной пилой выпилите закругления на верхних концах прижимов. Отшлифуйте прижимные гребенки наждачной бумагой зернистостью 220 единиц.
Выпилите по указанным размерам стопорные блоки (O) и просверлите в центре отверстия диаметром 7 мм. Отшлифуйте стопорные блоки наждачной бумагой зернистостью 220 единиц. Стопорные блоки устанавливают вплотную к длинным кромкам прижимных гребенок, чтобы предотвратить их поворот при подаче заготовки.
Есть простой и быстрый способ регулировки давления прижимной гребенки на обрабатываемую заготовку. Сделайте первую пластинку прижима на 3 мм короче остальных. При настройке гребенки прижмите эту первую укороченную пластинку к заготовке. Теперь выровняйте нижние концы остальных пластинок параллельно поверхности фрезерного стола и закрепите гребенку, затянув винт.
Монтажная пластина. Работа с фрезерным столом станет более удобной и безопасной, если диаметр отверстия в монтажной пластине будет лишь немного превышать диаметр фрезы. Можно приобрести готовую пластину со сменными кольцами, подходящими к различным диаметрам фрез и пригодными для большинства случаев. А можно сделать пластину, точно соответствующую диаметру фрезы. Пластина из березовой фанеры обойдется недорого, а для более солидного варианта рекомендуем выбрать литой поликарбонат. Положите пластину на ровную поверхность лицевой стороной вверх. Снимите с фрезера пластиковую подошву и приклейте ее двухсторонним скотчем к пластине также лицевой стороной вверх. Удостоверьтесь, что подошва расположена точно по центру пластины и ориентирована так, что с установленным в стол фрезером будет удобно работать. Установите в сверлильный станок сверло такого же диаметра, как монтажные отверстия в подошве. Используя их, как направляющие, просверлите через них в пластине соответствующие отверстия. Удалите подошву и раззенкуйте просверленные монтажные отверстия. Теперь прикрепите пластину винтами к выключенному фрезеру и поставьте его на верстак. Зажмите в цанге фрезера короткое сверло диаметром 8 мм и опустите двигатель, чтобы кончик сверла коснулся пластины. Несколько раз поверните цангу рукой, чтобы отметить центр. Снимите монтажную пластину с фрезера. Установите в патрон сверлильного станка кольцевую пилу-коронку или кольцевой резак и по готовой метке сделайте в пластине центральное отверстие требуемого диаметра.
Отделка и добавление фурнитуры. Дополнительно отшлифуйте места, которые в этом нуждаются. Следуя инструкциям на банке, нанесите два слоя проникающего масляного покрытия на все деревянные детали, включая углубление для монтажной пластины фрезера и паз для углового упора. По сравнению с лаком или краской масляные покрытия легче освежить, нанеся их повторно. Они также надежно пропитывают пазы, отверстия и углубления, не уменьшая их размеры.
Ножовкой по металлу отпилите куски алюминиевого профиля с Т-образным пазом в соответствии с длиной стола и параллельного упора. У опиленных концов придется просверлить и раззенковать новые монтажные отверстия. Через них в профиле просверлите направляющие отверстия в крышке стола и упоре; закрепите оба отрезка профиля шурупами.
Установите дополнительный кнопочный выключатель.
Прикрепите предохранительный щиток (M) к держателю (L) латунными шурупами 4,5×25 мм с потайной головкой. Установите собранный щиток, прижимные гребенки со стопорными блоками на параллельный упор, а его в свою очередь – на фрезерный стол, используя для крепления болты с шестигранной головкой, шайбы и ручки-маховички с гайками, как показано на рисунках. Прикрепите шурупами патрубок пылеудаления к косынкам на задней стороне упора.
Вверните в самоконтрящиеся гайки регулировочные винты. Шлифовкой углов монтажной пластины фрезера добейтесь ее плотной посадки в углубление крышки стола.



Фрезерный станок своими руками

« Фрезерные станки по дереву своими руками

Площадка для автомобиля своими руками »

Как сделать самодельный стол для фрезерования

Одним из электроинструментов, который мы собираемся использовать в домашней деревообрабатывающей мастерской, является погружной фрезер. И как только мы осознаем все, что можно сделать с его помощью, мы по-прежнему обнаруживаем преимущества фрезерного стола или небольшого фрезерного станка для деревообработки. А потом думаем: «как же так, что я раньше не открыл для себя этот электроинструмент» (нечего говорить, если у вас уже есть большой опыт работы столяром). На этой странице вы увидите как я делаю самодельный фрезерный стол , или, по крайней мере, вы увидите все проекты, которые я сделал для себя, от конструкции стола до бокового ограждения, а также мою систему подъема фрезы.

Возможно, он не такой точный, как фрезерный стол, который мы можем купить, но этот самодельный фрезерный стол дает мне довольно хорошие результаты. Но обратите внимание, что с этим самодельным деревообрабатывающим станком иногда мы не можем установить фрезу на нужную высоту, поэтому обязательно взгляните на удлинители патрона для фрезера CMT (теперь, после использования этих удлинителей в течение некоторого времени я я им не очень доволен) Кроме того, эти фрезерные станки производят много опилок, которые сделают деревообрабатывающий цех очень грязным, и, что еще хуже, пыль в воздухе может нанести вред нашему здоровью, поэтому не пренебрегайте вакуумной системой.

Деревянная рама для рабочего стола

Я думаю, что важно иметь возможность построить для мастерской деревянный стол, который можно использовать как верстак или …

Подъемник для фрезерного стола своими руками

Когда мы купили наш первый фрезерный станок, протестировали его и открыли для себя возможности, которые он нам дает, мы поняли, что это станок, который может …

Стол для фрезерования своими руками

Как плотник я думаю, что он будет слишком мал, но как деревообрабатывающий любитель Давно хотел фрезерный стол, который делал бы…

Самодельный фрезерный стол с домкратом в качестве системы подъема фрезерного станка

Тойн из Нидерландов присылает мне несколько фотографий своего фрезерного стола. Он использовал нынешнюю типичную систему зажима фрезерного станка вверх дном …

Система пылесборника для моего комбинированного станка DIY

Если вы время от времени используете в мастерской самодельные станки, вы, вероятно, даже не подумаете пылесос для мастерских к всасывающему патрубку . ..

Выбор удлинителя фрезерной цанги CMT 12 мм

Как я объяснял в предыдущем посте о 8-миллиметровых удлинителях цанги фрезерного станка CMT, если самый большой хвостовик фрезы, который может принять ваш фрезерный станок, составляет …

Многофункциональный рабочий стол MASTER CUT 2600

Два спонсируемых видео в этом посте: ) Этот пост НЕ спонсируется. Wolfcraft, немецкая компания, которая производит DIY и деревообрабатывающий инструмент, прислала мне Мастера …

На моем канале YouTube вы можете посмотреть, как сделать еще одну модель самодельного фрезерного стола, и я надеюсь скоро написать пост об этом самодельном деревообрабатывающем станке. . Как только я его напишу, он также появится на этой странице. А пока вставлю сюда видео.

Это более простой в изготовлении деревообрабатывающий станок, с гораздо более простой системой подъема фрезера и поворотным упором, который, как мне кажется, очень прост в изготовлении, но эффективен.

Кроме того, чтобы упростить задачу, я использую деревянную конструкцию круглого стола с раскладушками. Хотя у этого есть недостаток, заключающийся в том, что он имеет небольшой вес, поэтому необходимо приложить к нему некоторый вес, или я могу закрепить конструкцию стола фрезера, чтобы он не двигался при фрезеровании древесины.

Мини токарный станок по дереву фрезерный станок DIY Деревообработка с ЧПУ Mini Wood

Etsy больше не поддерживает старые версии вашего веб-браузера, чтобы обеспечить безопасность пользовательских данных. Пожалуйста, обновите до последней версии.

Воспользуйтесь всеми преимуществами нашего сайта, включив JavaScript.

Нажмите, чтобы увеличить

5902 продажи |

4,5 из 5 звезд

Цена: 149,73 австралийских долларов

Первоначальная цена: 166,37 австралийских долларов

(скидка 10%)

Загрузка

* НДС продавца включен (где применимо). Etsy может взимать дополнительный налог на товары и услуги на кассе

Внесен в список 25 июля 2022 г.

40 избранных

Сообщить об этом элементе в Etsy

Выберите причину… С моим заказом возникла проблемаОн использует мою интеллектуальную собственность без разрешенияЯ не думаю, что это соответствует политике EtsyВыберите причину…

Первое, что вы должны сделать, это связаться с продавцом напрямую.

Если вы уже сделали это, ваш товар не прибыл или не соответствует описанию, вы можете сообщить об этом Etsy, открыв кейс.

Сообщить о проблеме с заказом

Мы очень серьезно относимся к вопросам интеллектуальной собственности, но многие из этих проблем могут быть решены непосредственно заинтересованными сторонами. Мы рекомендуем связаться с продавцом напрямую, чтобы уважительно поделиться своими проблемами.

Если вы хотите подать заявление о нарушении авторских прав, вам необходимо выполнить процедуру, описанную в нашей Политике в отношении авторских прав и интеллектуальной собственности.

Посмотрите, как мы определяем ручную работу, винтаж и расходные материалы

Посмотреть список запрещенных предметов и материалов

Ознакомьтесь с нашей политикой в ​​отношении контента для взрослых

Товар на продажу…

не ручная работа

не винтаж (20+ лет)

не ремесленные принадлежности

запрещено или с использованием запрещенных материалов

неправильно помечен как содержимое для взрослых

Пожалуйста, выберите причину

Расскажите нам больше о том, как этот элемент нарушает наши правила.
