Что такое реле давления
Реле давления предназначено для автоматизации работы насоса или компрессора, включая его при падении давления ниже установленной границы и отключая при достижении верхнего предела давления.
В быту можно часто услышать «народные названия» реле давления: «прессостат», «реле перепада давления», «реле насоса», «реле воды», «реле компрессора», «реле давления воды», «реле давления воздуха» и т.д. (Рис.1)
История изобретения
Вплоть до 30-х годов прошлого века включение и отключение насосов и компрессоров производилось механически и требовало постоянного участия человека.
В 1935 г. одна из старейших немецких компаний «CONDOR» изобрела простое и функциональное мембранно-пруженное устройство (реле давления), предназначенное для автоматизации процесса включения и отключения насоса или компрессора.
Эра широкого применяя реле давления, началась
с CONDOR!
Следует отметить, что с момента изобретения и по настоящее время, компания CONDOR – №1 в мире по производству и представленной широте ассортимента
Описание наиболее популярных моделей реле давления CONDOR мы так же представили в этой статье (пункт «Реле давления CONDOR»).
Какие задачи решает установка реле давления
Изобретение реле давления произвело революцию в управлении работой насосов и компрессоров и позволило решить сразу несколько важных задач:
- Полная автоматизация процесса включения и отключения избавила от необходимости человеческого участия в управлении работой насоса ил компрессора
- Паузы в работе насоса или компрессора (работа только в заданном диапазоне давления), значительно увеличивают ресурс и существенно сокращают затраты на электроэнергию
- Автоматическое отключение при достижении верхнего предала давления, гарантирует безопасность системы водяных трубопроводов или воздушных магистралей.
Устройство реле давления и принцип работы
Принципиальная схема реле давления, разработанная CONDOR, дошла до наших дней без существенных изменений, и представляет из себя блок с регулируемыми пружинами, которые замыкают и размыкают контакты сети.
Сжатие пружинных блоков регулируются гайками или винтами, давление рабочей среды на них передается через мембрану.
Устройство
|
Большие пружины (3) регулирует рабочее давление.
Малая (2) – величину интервала между давлением включения и отключения.
Когда давление мембраны пересиливает сжатие пружин, контакты в контактном блоке (1) размыкаются и насос или компрессор отключаются, при падении давления, пружины распрямляются и вновь замыкают контакты сети.
Рабочая мембрана находится в центральном отверстии фланца реле
Во фланце также имеются технологические отверстия для электрокабелей (4), в зависимости от исполнения реле давления могут быть дополнительные выходы для присоединения манометра и предохранительных клапанов (5).
Обращаем внимание!
Точная схема реле давления приведена в инструкции по эксплуатации.
Реле давления, инструкция и гарантийный талон входят комплект поставки.
Предлагаем ознакомиться с примером инструкции здесь
Как подобрать реле давления
Необходимо определится с типом реле давления, требуемым функционалом и рабочим давлением:
- Реле давления воздуха, реле давления воды, для хим. составов
- Одно или трехфазное реле давления
- Размер присоединения фланца (1/4, 1/2, 3/8 и т.п.)
- Наличие дополнительных комплектующих и опций, таких как: кнопка пуска, тепловое реле для защиты электродвигателя, реле защиты от сухого ходя для насосов, разгрузочного клапана для облегчения пуска компрессоров и шкала настройки и др.
- По рабочему диапазону давления. Требуемый диапазон давления включения и отключения должен находиться в заштрихованной области графика реле давления, пример графика давления приведен ниже
Подключение реле давления
Вопрос как подключить реле давления мы рассмотри на примере подключения к насосу.
Установка реле давления проводится в следующем порядке: реле подключают к водопроводу, затем к насосу и в последнюю очередь к электросети.
Рекомендуется подключать реле давления непосредственно к гидроаккумулятору, который необходим для сбалансированной работы водопроводной сети и используется в качестве накопителя. Рабочий диапазон реле давления определяется по давлению на входе в гидроаккумулятор и рассчитывается как разница между рабочим давлением насоса и потерями в сети.
Следующий шаг после установки – регулировка реле давления насосной станции.
Схема подключения реле давления для компрессора и реле давления для насоса не имеет принципиальных отличий. В случае подключения к компрессору реле давления устанавливается на воздушный ресивер.
Регулировка реле давления
Необходимо снять крышку реле давления.
Под ней распложены большие (1) и малая пружины (2) пружины.
Большие пружины (1) регулируют основное настраиваемое давление.
В зависимости от конструктива реле основным настраиваемым давлением могут быть
- давление включения для MDR 1,MDR 2, MDR 21
- давление отключения для MDR 3, MDR 5
Какое давление настраивается большими пружинами указано в инструкции реле давления.
Малая пружина (2) всегда регулирует диапазон между давлением включениями отключения.
Чем больше закручены винты/гайки (т.е. сжаты пружины) – тем больше значение устанавливаемого давления.
Порядок регулировки реле давления
Шаг 1. Сжимая или разжимая гайками пружины (1) выставляем рабочее давление
Шаг 2. Сжимая или разжимая пружину (2) увеличиваем или уменьшаем интервал между давлением включения и отключения.
Для наглядности рассмотрим два примера регулировки реле давления, они отмечены, синим и красным на графике реле давления.
В этом реле основным настраиваемым давлением является давление включения. Пример 1 При полностью открученных гайках: P вкл. = 3 бара, Не меняя положение гайки 1, закрутим до упора гайку 2: Пример 2 Закрутим гайку 1 в средне положение: P вкл. = 6 6ар Откручивая / закручивая гайку 2 меняем давление отключения от 7,2 до 11 бар |
Реле давления CONDOR (Германия)
Немецкая компания CONDOR(год основания 1835) – изобретатель и мировой лидер в области производства реле давления.
Сегодня CONDOR предлагает самую широкую линейку реле давления в мире: от недорогих моделей с минимальной комплектаций до продвинутых серий с максимальным кол-вом дополнительных опций (зашита электродвигателя, защита от сухого ходя, шкала настройки, и т.д).
Реле давления CONDOR – это идеальное сочетание гарантированного немецкого качества и разумной цены.
Компания Рутектор – официальный дистрибьютор CONDOR
Получить профессиональную и исчерпывающую консультацию о реле давления CONDOR можно по телефонам, указанным выше, или отправив запрос на обратный звонок.
Цены на реле давления представлены на нашем сайте
Преимущества реле давления CONDOR
| 1 на мировом рынке. |
| Надежность и долговечность. |
| Идеальное сочетание цены и качества. |
| Широкий диапазон исполнения. |
| Удобство и простота в использовании. |
| Гарантия. |
Предлагаем Вам ознакомиться с наиболее популярными в России сериями реле давления CONDOR.
MDR1
| MDR2
| MDR3
|
3, SKR10, SKR16)MDR21 Надежное и недорогое реле для насоса
| MDR5
|
FF4 (MDR-F)
Легкая и понятная настройка в сочетании с гарантированным качеством и приемлемой ценой делают реле MDR-F оптимальным предложением для бытового применения
- • регулируемый интервал между давлением включения и отключения
- • удобная шкала настройки
- • широкий диапазон исполнения
Варианты исполнения:
- по максимальному рабочему давления от 2 до 250 бар
- по материалу мембраны: подбор в зависимости от максимальной температуры от 70 до 200°С и химического состава среды
- по способу переключения: автоматичекий (стандартное), ручной, защита от сухого хода
- по кабельным вводам: классы защиты IP 54 (стандартное) и IP65
- по материалу фланца: силуминий (стандратный) или пластик
Серия MDR-F разрабатывалась Condor на опыте эксплуатации известной в России серии FF-4, является ее усовершенствованным продолжением.
Реле серий Сondor MDR-F и Grundfos FF4 – 100% взаимозаменяемы:
MDR-F 4 = FF4-4 / MDR-F 8 = FF4-8 / MDR-F 16 = FF4-16 и т.д.
Характеристики, вопросы регулировки и устройства реле давления CONDOR более подробно рассмотрены в нашей следующей статье
Как получить консультацию и заказать реле давления
Сегодня купить реле давления можно в разных компаниях, однако не стоит забывать о важности приобретения подлинного продукта!
ООО «Рутектор» является официальным дистрибьютором в РФ компании CONDOR.
Прямые поставки реле давления CONDOR в РФ мы ведем уже более 10 лет!
Менеджеры нашей компании окажут Вам помощь в подборе реле давления, проведут профессиональные консультации по вопросам установки и регулировки.
Оформить заказ или запрос на реле давления Вы также может по телефонам и электронной почте нашей компании или в опросной форме на нашем сайте здесь.
Корректор нуля.
Дата добавления: 2014-10-02 | Просмотров: 1393
Чувствительный элемент – мембрана или мембранная коробка. Давление, передаваемое в прибор, действует на мембрану, которая прогибается и с помощью толкателя приводит в действие передаточный механизм, который вызывает соответствующее перемещение стрелки прибора. НМП (напоромер мембранный показывающий) прибор этого типа имеет предел измерения в кгс/см² 16, 25, 40, 60, 100, 160, 250, 400, 600, 1000. Перегрузки не должны превышать 25% от верхнего предела измерения.
Манометры. На паровых котлах (ПК) производительностью более 10 т/час ВДК теплопроизводительностью более 5 Гкал/час обязательна установка регистрирующего манометра (самопишущий).
Манометры бывают диаметром 60, 100, 160, 250 мм.
Класс точности 0.6 1 1.5 2.5 4.
Имеют нормальный ряд шкал:
| 1.6 | 2.5 | |||
Подбор манометра по рабочему давлению
Р раб×3/2
полученную цифру сравнивать с выпускаемым манометром по ближайшей большей шкале.
Манометр устанавливается вертикально или с наклоном вперед до 30 º.
От уровня площадки наблюдения за манометром на высоте
до 2х метров диаметр манометра должен быть не менее 100 мм,
от 2 до 5 диаметр манометра должен быть не менее 160 мм,
свыше 5 диаметр манометра должен быть не менее 250 мм.
Манометры не допускаются к применению в следующих случаях:
1. На манометре отсутствует пломба или клеймо о проведении поверки.
2. Просрочен срок поверки манометра.
3. Стрелка манометра при его отключении не возвращается к нулевому показателю шкалы на величину, превышающую половину допустимой погрешности для данного манометра.
4. Разбито стекло или имеются другие повреждения, которые отражаются на правильности его показаний.

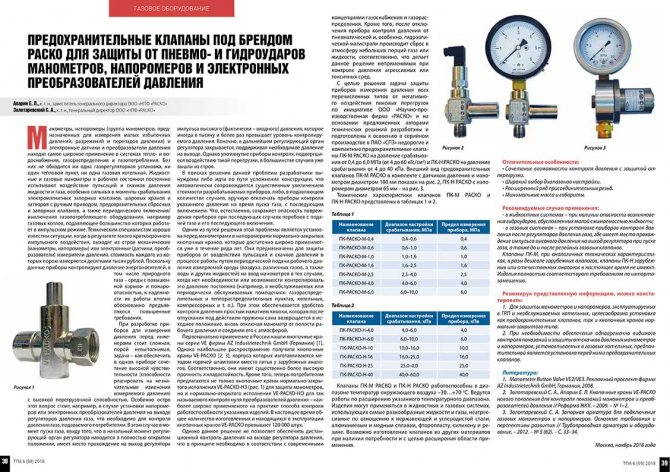

Перед манометром устанавливают трехходовой кран (или другое устройство), позволяющий проверить положение стрелки на нуле при сообщении манометра с атмосферой. Перед трехходовым краном устанавливают сифонную трубку, которая служит для предохранения манометра от проникновения в трубчатую пружину пара или перегретой воды. Предохраняет от толчков, гидравлических ударов, которые могут возникнуть в котле.

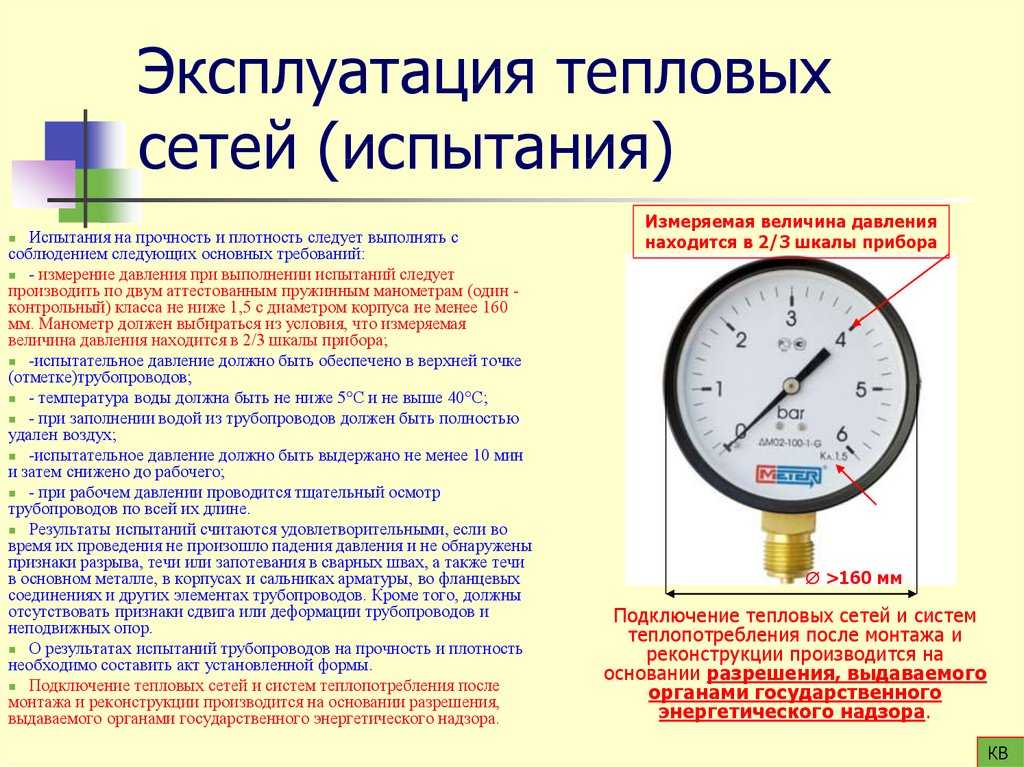

Манометры должны выбираться с такой шкалой, чтобы при рабочем Р их стрелка находилась в
Типы манометров и принцип работы
Пример наклонного манометра, который можно купить (источник: Kimo Canada)Что измеряет манометр?

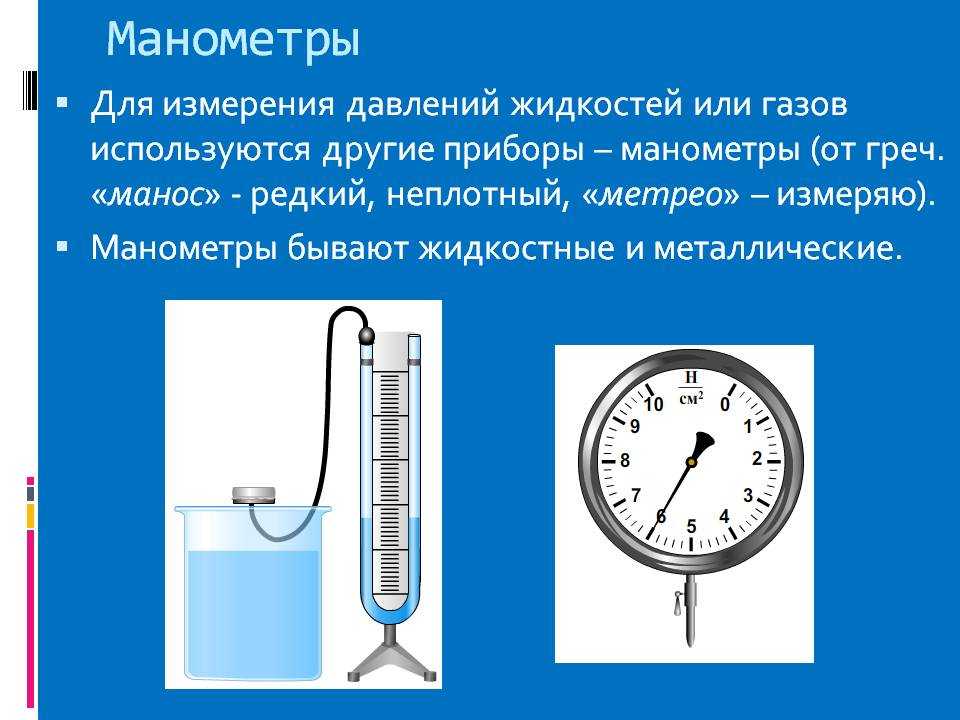

Манометр — очень простое, но очень эффективное устройство, используемое для измерения давления.
В большинстве случаев это относится к датчику, состоящему из U-образной стеклянной трубки, заполненной ртутью или какой-либо другой жидкостью. Традиционно один конец трубки манометра оставляют открытым, восприимчивым к атмосферному давлению, а шланг манометра соединяется через газонепроницаемое уплотнение с дополнительным источником давления. Хотя манометр обычно связан с давлением газа, он также может использоваться для измерения давления, создаваемого жидкостями.
Поскольку манометр не имеет механических частей, он требует минимального обслуживания и очень точен.
Каков принцип работы манометра?
Принцип действия манометра для газа или жидкости чрезвычайно прост. Гидростатическое равновесие показывает, что давление, когда жидкость находится в состоянии покоя, одинаково в любой точке. Например, если оба конца U-образной трубки оставить открытыми для атмосферы, то давление с каждой стороны будет одинаковым. Как следствие, уровень жидкости с левой стороны будет таким же, как уровень жидкости с правой стороны – равновесие.
Однако, если один конец U-образной трубки оставить открытым для атмосферы, а другой подсоединить к дополнительному источнику газа/жидкости, это создаст различное давление.
Если давление от дополнительного источника газа/жидкости превышает атмосферное давление, это оказывает давление на измеряемую жидкость. Как следствие, жидкость будет выталкиваться вниз с одной стороны с большим давлением, заставляя жидкость подниматься со стороны с меньшим давлением. Противоположное произойдет, если дополнительная подача газа/жидкости создаст меньшее давление, чем атмосферное давление. В этом случае жидкость будет падать со стороны открытого участка U-образной трубки и подниматься со стороны, соединенной с дополнительным источником газа/жидкости.
Возможно, проще всего это объяснить движением детских качелей. Если обе стороны имеют одинаковый вес и не оказывают дополнительного давления на качели, они будут идеально сбалансированы. Однако, если вес или давление, оказываемое на один конец качелей, больше, чем на другой, более тяжелая сторона опустится, а более легкая поднимется.
Какие бывают типы манометров?

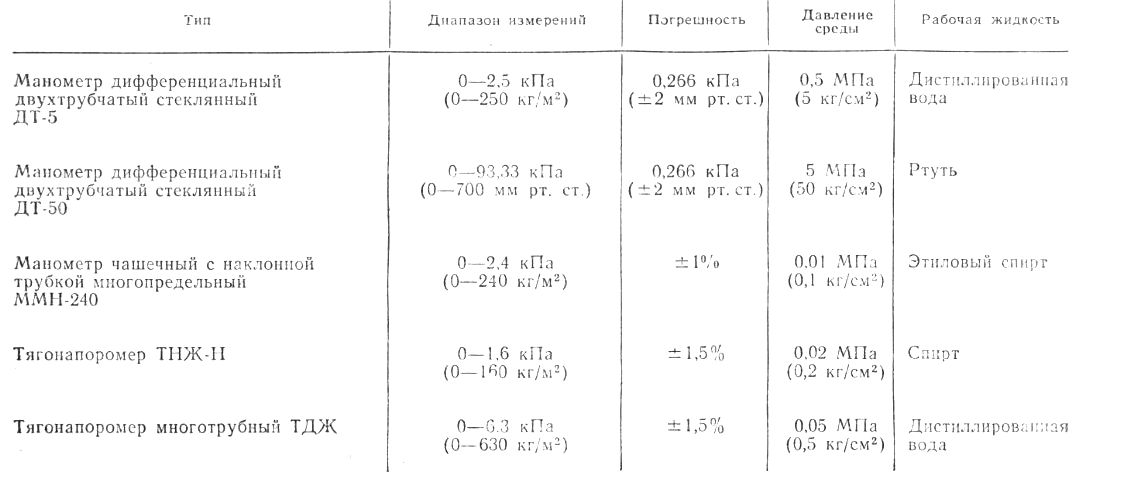

На рынке представлено множество вариантов. Однако мы сосредоточимся на пяти основных типах:
Нажмите, чтобы увеличить | U-образный манометрТрадиционное устройство U-образной трубки является наиболее распространенным, когда один конец частично заполненной жидкостью трубки открыт в атмосферу, а другой конец подключен к внешнему источнику. Измеряя разную высоту жидкости слева и справа от U-образной трубки, можно рассчитать давление внешнего источника по отношению к атмосферному давлению. |
Нажмите, чтобы увеличить | Дифференциальный U-образный манометр Дифференциальная U-образная трубка закрыта, и оба ее конца заполнены разными жидкостями/газами при разных давлениях. Это, как правило, используется, когда давление необходимо измерять напрямую, а не на основе внешнего давления. |
Нажмите, чтобы увеличить | Перевернутый U-образный манометрКонструкция с перевернутой U-образной трубкой используется для измерения низкого давления между двумя отдельными точками с относительно высоким уровнем точности. Жидкость вводится в U-образную трубку с обоих концов, при этом объем воздуха разделяет разные жидкости. Использование крана позволяет выпускать воздух из устройства с перевернутой U-образной трубкой или подавать его внутрь. Тем самым регулируя разницу давлений и давая точные показания |
Нажмите, чтобы увеличить | МикроманометрМикроконструкция представляет собой модифицированную версию базовой U-образной трубки, за исключением того, что одна сторона трубки имеет большее поперечное сечение. Определение давления манометром остается прежним, но благодаря конструкции U-образной трубки он способен измерять незначительные перепады давления. |
Нажмите, чтобы увеличить | Наклонный манометр Как следует из названия, наклонный манометр предполагает плавный наклон конструкции. |
Это позволяет измерять незначительное давление с чрезвычайно высокой точностью. Он используется там, где манометрические свойства жидкостей схожи. Опять же, простота, отсутствие технического обслуживания и отсутствие движущихся частей делают его чрезвычайно эффективным и простым в использовании.Чем отличается манометр от барометра?
Хотя эти два устройства используются для измерения атмосферного давления, между ними есть небольшие различия. Если мы посмотрим на первоначальные ртутные барометры, то они представляли собой просто стеклянную трубку, заполненную ртутью и наполовину вакуумом. Высота ртутного столба будет увеличиваться и уменьшаться в зависимости от изменения атмосферного давления. Он был откалиброван по шкале, позволяющей измерять фактическое атмосферное давление. Суть в том, что трубка представляла собой одну колонку и оба конца были закрыты.
Жидкостный манометр в сравнении с ртутным барометром, показывающий разницу в принципе работы Манометр позволяет измерять дополнительные источники жидкости/газа по сравнению с атмосферным давлением или по сравнению с другими источниками жидкости/газа.
Существуют различные типы, которые позволяют регулировать давление с одной стороны, чтобы получить более точные показания. Это также вариант с закрытыми/открытыми концами и U-образной конструкцией, которая отличает эти два устройства для измерения давления.
Несмотря на то, что в технологии были достигнуты большие успехи, основная конструкция и конструкция манометра остались нетронутыми. Отсутствие движущихся частей, отсутствие технического обслуживания и чрезвычайно точные показания — чего еще можно желать?
Как работает манометр?
Магазин Центр знаний Механическое оборудование Как работает манометр?
Автор: Ник Грюневуд | Последнее обновление: 11.06.2020

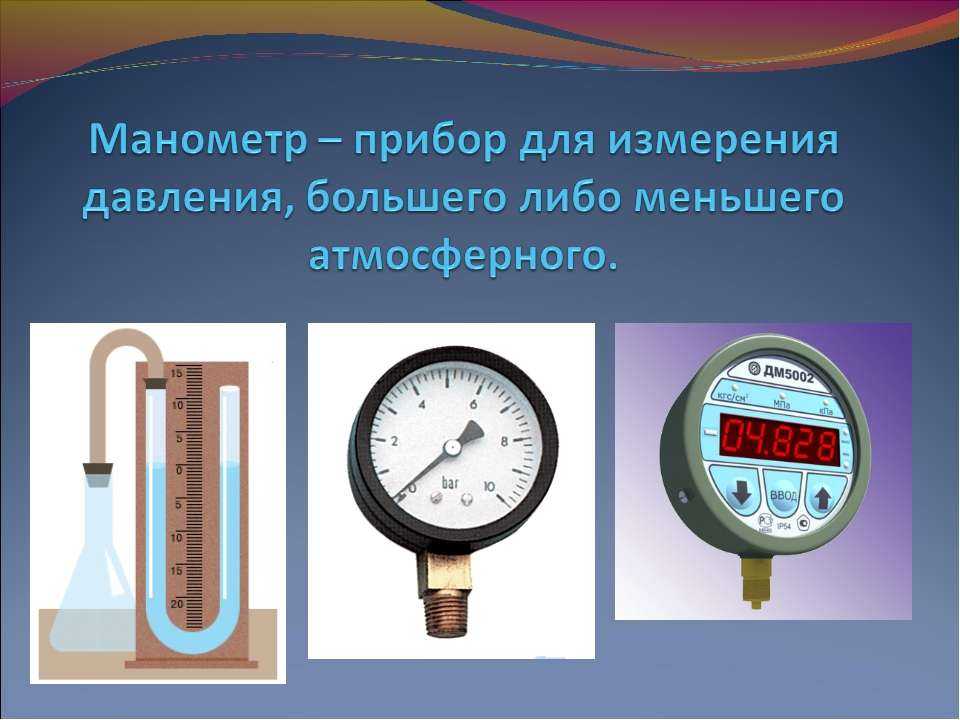

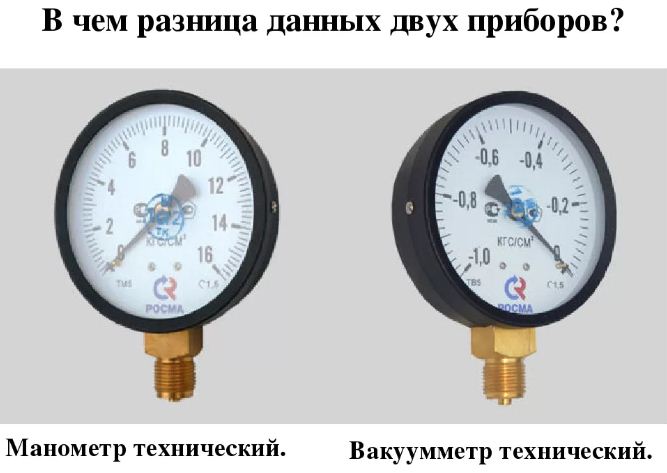

Манометр — это измерительный прибор, который измеряет давление жидкости или газа в замкнутом пространстве, например, в котле. Манометр показывает давление относительно атмосферного давления. Но как именно работает манометр? Как правильно выбрать манометр для вашей ситуации? И как потом его использовать? В этой статье наши специалисты объясняют.
Как работает манометр?

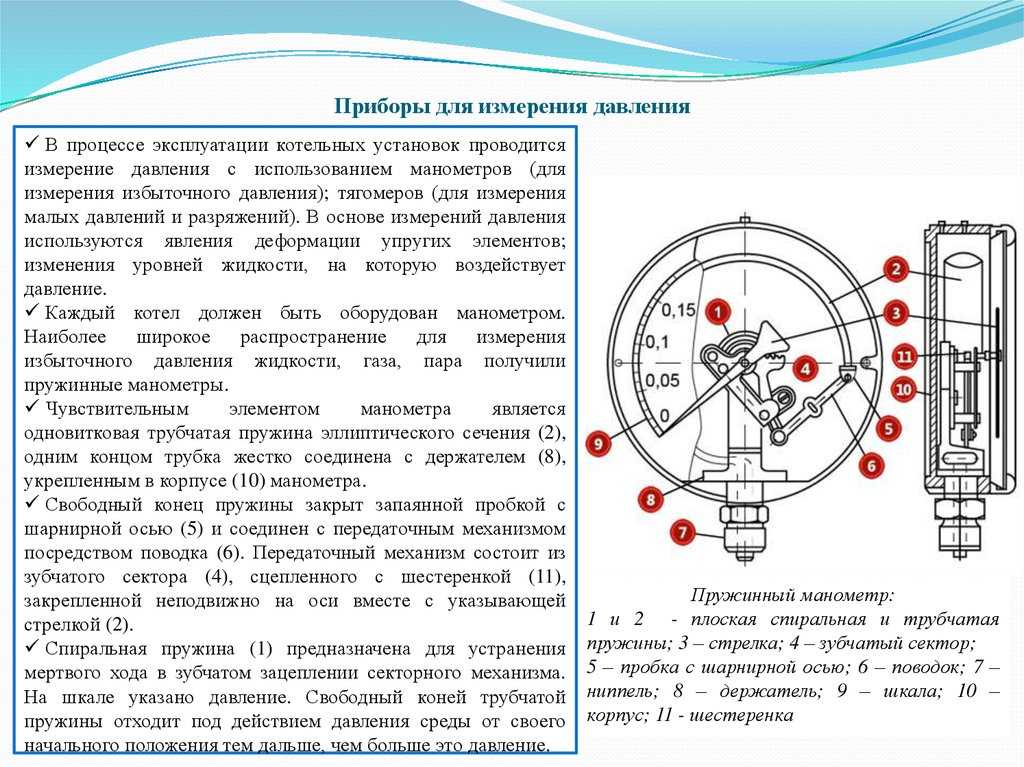

Манометр работает следующим образом. Счетчик содержит металлический цилиндр. При измерении газа или жидкости пружинящий цилиндр измерителя нажимается. Впоследствии цилиндр деформируется, который преобразуется в счетчик, позволяющий считать результат.
Как выбрать манометр?
Выбор манометра зависит от ряда факторов:
- Величина давления (бар), которое должен измерять манометр. Обратите внимание: измеряемое давление не должно превышать 2/3 шкалы манометра, чтобы манометр мог поглотить возможное пиковое давление.
- Для какого типа жидкости или газа вы хотите измерить давление. Не все манометры подходят для любой жидкости или газа. Это зависит от агрессивности веществ. Манометр может состоять из фосфористой бронзы, не стойкой к агрессивным газам и жидкостям. Хотите измерить давление агрессивных веществ? Тогда выберите прочный материал, такой как нержавеющая сталь.
- Температура окружающей среды и температура измеряемой жидкости или газа.
Манометр с глицерином
Манометр также может содержать жидкость – по имени глицерин. Эти манометры с глицерином предназначены для измерений, при которых возможны огромные скачки давления, вибрации или удары. Жидкость служит для того, чтобы это давление поглощалось измерителем давления. Глицерин предотвращает износ благодаря своему амортизирующему эффекту.
Установка манометра
Чтобы предотвратить утечку, вы должны надлежащим образом собрать манометр. При сборке помните о следующих моментах:
- Установите манометр таким образом, чтобы он не подвергался вибрации. Сильные вибрации могут привести к тому, что манометр покажет неправильные значения и может привести к повреждению измерительного прибора.
- Также убедитесь, что манометр не подвергается воздействию (> 60°C) слишком высоких температур.
- Манометры калибруются в вертикальном положении. Поэтому всегда устанавливайте манометр вертикально. Если это невозможно, откалибруйте его в желаемом положении, чтобы избежать ошибок измерения.
- Во время сборки (разборки) никогда не поворачивайте корпус.
Манометр
Контрольное соединение манометра 1/4″ NPT
085971711
Манометр 0–160 бар 1/4 дюйма
941902422
Штанга опрыскивателя из нержавеющей стали – 20 форсунок + манометр – 325 см
941205161
Подробнее о том, как работает манометр? У вас есть вопросы о манометре или вам нужна консультация? Тогда свяжитесь со специалистом по продуктам Ником Грюневудом или задайте свой вопрос, используя форму ниже.
Мы ответим в течение 24 часов в рабочие дни. Контактная форма
| О Нике Грюневуде Ник Грюневуд является внутренним специалистом по продуктам в области механического оборудования. Он работает в Royal Brinkman с 2018 года и обладает знаниями по разным темам. Его специализация включает DryGair, проволочную сетку и гигиеническое оборудование. Обладает творческим складом ума, а потому всегда находит решение. Что думает об этом сам Ник? «Я стараюсь максимально помочь клиентам и коллегам с помощью знаний, которые я приобрел за эти годы. Довольный клиент и/или коллега дает мне хорошее чувство удовлетворения!» |
