Автолифт 3000 как сделать самому чертежи

Для проведения ремонта и обслуживания транспортных средств зачастую требуется подъемник. Подобная конструкция предназначена для фиксации автомобиля и его подъема на определенную высоту, что обеспечивает доступ к подвеске, ходовой и многим другим элементам транспортного средства.

Подобная конструкция часто встречается на станциях технического обслуживания, реже в частных гаражах из-за высокой стоимости. При желании можно сделать самодельный подъемник для автомобиля.

Он обойдется относительно недорого и практически ничем не уступает покупным моделям по эксплуатационным качествам.

Выбор наиболее подходящей конструкции

Для начала следует определиться с тем, какого типа будет создаваться конструкция. Для этого достаточно уделить внимание на подъемники заводского происхождения — именно они становятся основной базой при создании самодельной конструкции.

Наибольшее распространение получили:

Подъемные механизмы с двумя стойками. Они встречаются практически в каждой автомобильной мастерской. Для создания усилия подобный механизм может иметь электромеханический или электрогидравлический привод. Самодельный вариант исполнения, как правило, имеет электромеханический привод, так как он проще в изготовлении.
Существуют варианты исполнения с несколькими стойками. Они лишь отличаются тем, что лучше распределяют оказываемую нагрузку.
Ножничный тип конструкции представлен платформой с системой рычагов. Подобный подъемник также может иметь электромеханический и гидравлический привод, при помощи которого будет передаваться усилие.

По способу поднятия автомобиля выделяют следующие разновидности конструкции:

Усилие может передаваться от винтового, цепного или гидравлического привода.

Самодельный подъемник для авто своими руками следует создавать с учетом того, что конструкция должна быть безопасной, надежно фиксировать транспортное средство. Не стоит забывать о том, что во время выполнения практически любых работ мастер находится под транспортным средством, вес которого составляет больше тонны.

Трудности при изготовлении подъемника

Установленный автомобиль может сорваться по следующим причинам:

Вес транспортного средства оказывает нагрузку, которую приводной или исполнительный механизм не может выдержать.
Механизм фиксации работает неправильно.
Опорное устройство не выдерживает оказываемые нагрузки.
Опоры у подъемника неправильно расположены или закреплены.

Сложности при изготовлении возникают по причине того, что некоторые конструктивные элементы своими руками не сделать. Примером можно назвать ходовые винты большой протяженности. Поэтому редко изготавливают ножничный подъемник своими руками.

Чертежи самодельных конструкций зачастую предусматривают создание опрокидывателя, который намного проще в изготовлении.

Подъёмник ножничный своими руками чертежи при необходимости можно скачать в интернете, но стоит учитывать, что большую часть деталей придется приобретать, за счет чего стоимость готовой конструкции не снизится. Кроме этого, придется проводить просчет прочность всех используемых элементов.

Подобную работу может выполнить качественно исключительно инженер, который имеет большой опыт.

При допущении ошибок на момент проведения расчетов есть вероятность, что подъемный механизм не выдержит оказываемую нагрузку.

Поэтому при отсутствии уверенности в том, что навыков и знаний хватит для реализации сложного проекта, лучше всего создать менее сложные механизмы, которые будут обладать большей надежностью.

Создание подъемника

Своими руками подъёмник для авто в гараже можно изготовить следующим образом:

Проводится создание опор при использовании стальных уголков, который забиваются в стену с высокими несущими способностями. На уголки ставится плита толщиной около одного сантиметра, которая крепится болтами.
Передача усилия будет проводиться по средству червячного редуктора.
Его сегодня можно встретить крайне часто, так как подобный механизм ранее применялся при создании самых различных устройств. В плите проделываются отверстия для цепи, после чего она пропускается и замыкается. На выходном валу червячного редуктора надевается шпонка.
На выходном валу надевается звездочка, подходящая для работы с используемой цепью.
В плите создаются еще два отверстия для пропуска цепи, которая будет заканчиваться стальным крюком.

Выбор наиболее подходящей конструкции

Перед изготовлением автомобильного автоподъемника выбирают наиболее подходящую конструкцию.

Для легкового авто

Часто для работы с легковыми автомобилями выбирают одностоечные модели. К достоинствам таких автоподъемников относят:

простоту эксплуатации;
компактность, благодаря которой оборудование не занимает много места в гараже;
современную систему смазки, которая не нуждается в постоянном обслуживании;
надежную защиту, направленную на предотвращение опрокидывания авто во время ремонта.

Также для ремонта легковых авто используют оборудование ножничного типа. С его помощью автомеханик сможет быстро поднять или опустить транспортное средство на нужную высоту.

Для грузовой машины

Главной особенностью любого грузового автомобиля является его размер и вес. Из-за нестандартных габаритов и большой массы поднять такие авто могут не все подъемники.

Для ремонта такого транспорта пользуются грузовыми устройствами, отличающимися высокой грузоподъемностью. Они могут быть подкатными, стационарными и платформенными. Их используют только в СТО, которые специализируются на ремонте тракторов или грузовиков.

Самодельный вертикальный подъемник. Как сделать надежный подъемник в гараже своими руками

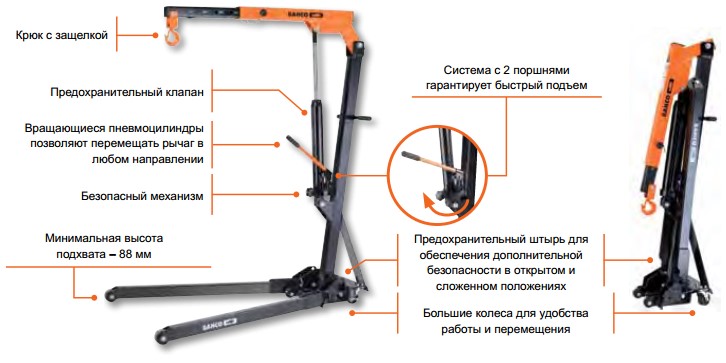

Нередко владелец гаража решает обзавестись автомобильным краном своими руками для качественного ремонта транспортного средства. Лучше всего подъемник в гараже соорудить во время строительства автодома, чтобы габариты конструкции совпадали с площадью помещения.

Какими бывают автоподъемники?

одностоечные

можно приобрести в специализированных магазинах мобильного типа. Компактный кран является дополнительным подъемным механизмом, не занимает много места, что важно для гаража;

двухстоечные

благодаря данному автоподъемнику можно выполнить любую слесарную работу. При конструировании своими руками учитывается высота до перекладин, промежутки между стойками;

гидравлический

самый распространенный тип автомобильного крана. Агрегат чаще всего используется владельцами транспортных средств, имеет большую грузоподъемность. При этом владелец следит за вытеканием жидкости из сальников;

реечный

рейка и храповой механизм взаимодействуют, предусмотрена опорно-рычажная система. Корпус поднимается и идет по рейке. Металлический кожух защитит деталь от механического загрязнения;

пневматический

если решили соорудить кран своими руками в гараж данного типа, при его работе обязательно понадобится насос. При желании к днищу домкрата приделываются небольшие колеса, чтобы система была подкатной;

винтовой

данный подъемник в гараже отличается компактностью, устойчивостью и эффективностью. Однако, среди недостатков можно выделить маленькую грузоподъемность, незначительную высоту подъема и постоянный контроль резьбы.

Самодельный подъёмник в гараже изготавливается под вес автомобиля. Создать своими руками приспособление в гараж выгодно, так как экономятся денежные средства, и конструкция получается индивидуального образца. Изобретение актуально среди автовладельцев: самостоятельно снять двигатель, к примеру, с транспортного средства, не представляется возможным, поэтому сделать работу поможет подъемный кран .

Как сделать надежный автоподъемник для гаража?

Конструкция такова: вращающаяся на вертикальном валу стрела консольного закрепления, на которой устанавливается тележка с возможностью продольного движения.

На тележке при помощи болтов закреплена грузовая лебедка. Вал приваривается к основанию, стальная пластина жестко крепится болтами к потолочному фрагменту.

Стрела варится из стальных уголков, стакана, подкоса. В стакан запрессовывается бронзовая втулка в качестве подшипника скольжения.

Ручная лебедка является основной частью автоподъемника в гараж. Целесообразно купить готовое изделие.

Еще одно дельное изобретение

Можно сделать реечный подъемный кран из подручных средств.

Двумя концами в боковые стены гаража вмуровываются стальные уголки на определенной высоте. На полки уголков крепится стальная плита с червячным редуктором, которая не соединена. Относительная мобильность плиты позволяет корректировать ее расположение над двигателем транспортного средства.

Редуктор способен перемещать большие грузы. Звездочка надевается и соединяется с червячным валом шпонкой. Звездочка меньшего диаметра также надета на выходной вал редуктора и состыкована со шпонкой. На ее свободно набрасывается цепь (в плите просверливаются отверстия в плите) на звездочку.

Как эксплуатировать подъемник в гараже. К примеру, под двигатель автомобиля своими руками подводятся петли, концы которых набрасываются на крюк. Затем вращается вал редуктора, и силовая установка автомобиля подымается.

Модернизация

Оборудование подъемника в гараже электрическими моторами с понижающими редукторами.

Самодельный «опрокидыватель» авто.

Для изготовления подъемника необходим алгоритм действий.

Башмак.

Для фиксации агрегата к металлу приваривается стальной пруток. При соблюдении внутренних размеров башмак станет передвигаться по стойке беспрепятственно.

Задняя балка.

Уголки (15см) собираются в квадраты при помощи струбцин. В один из квадратов вставляется стержень. Конструкция фиксируется электрозаклепками. Узлы получаются разборного типа.

Создание площадки.

Форма собирается из листового материала, борта которой загибаются, либо приваривается двухсантиметровая полоса на прихватки для крепления прорезиненной доски. Снизу площадки крепятся направляющие (выдерживается расстояние) и ребро жесткости. На верхнюю балку крепится площадка, которая должна иметь легкий ход.

Узел соединительный задний.

Между двумя листами металла вваривается по периметру стальная полоса. Передний фрагмент остается открытым.

Стойка.

При помощи струбцин собирается и уголков оформляется квадрат, планируются по всей конструкции отверстия таким образом, чтобы прочно обозначить металлические пальцы под верхнюю балку и башмак. После компоновки квадратного профиля осуществляется соединение всех квадратных модулей (обязательно вставляются распорки между профилями). Верхняя балка в итоге обязана беспрепятственно ходить между профилями.

Узел соединительный передний

На уголке делаются отметки в центре и по краям, затем материал сгибается в П-образную форму, которая станет вращаться на металлическом стержне.

Верхняя балка.

С одного края в центре приваривается металлическая вставка, сверху крепится пластина, чтобы в итоге получился профиль прямоугольной формы. Подготовленная вставка должна быть со всех сторон защищена. На передней части балки привариваются направляющие под домкрат и втулка с роликами.

Пальцы.

Диаметром 1 см металлический пруток при предварительном нагреве загибается.

Нижняя балка.

В квадратный профиль собираются уголки. С одной стороны крепится М16 гайка, которая вваривается, с другой стороны проделывается отверстие под миллиметровый болт.

Лебедка своими руками

Автомобильный стартер может стать основой для создания самодельной лебедки. Площадка создается из стандартного листового металла, к которой прикрепятся все узлы. На образовавшейся платформе приваривается посадочное место для монтажа вала барабана.

Затем следует сделать редуктор, деталь приваривается таким образом, чтобы первичный вал оказался наверху. Переходник под стартер крепится на верхнем отсеке редуктора. Модуль, зубья и шестерни крепятся на первичный вал. Проводка подключается, как только зафиксирован стартер.

Самый простой подъемник в гараже

Лом, прочная палка либо монтировка образует ось. Деталь вбивается в грунт. К полученной оси крепится часть трубы, которая выполняет функцию барабана. Получится простой подъемник. На участке трубы фиксируется трос своими руками, под который вставляется рычаг. Другой конец троса крепится на транспортном средстве. Можно констатировать, что в гараже появился механизм, способный поднять легковой автомобиль. И самое главное, что он изготовлен своими руками. Это кран собственной конструкции. И сделать подъемное приспособление несложно.

Итоги

Есть масса возможностей изготовить подъемное устройство в гаражном строении, чтобы пользоваться при необходимости им. А такая необходимость всегда появляется перед техническим осмотром. Самодельное подъемное устройство необходимо для осмотра днища автомобиля, ремонта зон тормозной системы, кардана, других узлов и частей трансмиссии.

Удобно осматривать рулевое управление, ее крепление к передним колесам, смазки и осуществлять другие операции. При создании поднимающего агрегата пользователь получает полновесный механизм при минимальных денежных затратах.

Гаражные подъемники есть в большом количестве в сетях розничной торговли. И как установить подъемник в гараже думают пожалуй все владельцы автомобилей. Ведь это довольно удобно.

Только надо в первую очередь определиться с типом подъемника, ведь они довольно разные и цена существенно отличается. И не всегда сделать автоподъемники для гаража своими руками выгоднее чем приобрести.

При выборе подъемника следует изучить их технические характеристики и их возможности. От правильного выбора будет зависеть качество проводимых работ и работоспособность точки технического обслуживания.

За помощью можно обратиться непосредственно в компанию, которая занимается поставкой данного оборудования. Они могут сориентироваться и подобрать тот подъемник, который будет удовлетворять всем требованиям.

Внимание: Еще проектируя гараж, лучше делать проект гаража с подъемником.
Тогда вы сможете учесть габариты подъемника и правильно определиться и с площадью помещения.

Делая подъемник для гаража своими руками или приобретая сразу обращаем внимание:

Подъемник в гараже своими руками или покупной должен соответствовать габаритам помещения.
Автоподъёмники для гаража своими руками так же должны выбираться по весу транспортного средства.

Внимание: По первому пункту надо добавить пространство для свободного перемещения. И по второму следует участь, что по грузоподъемности надо подбирать в сторону увеличения допустимой массы на 20% минимум.

Автомобильные подъемники делятся на несколько типов:

Одностоечные подъемники

Такие подъемники, в основном выпускаются в мобильных вариантах и предназначены облегчить работу слесарей на отдельных участках точки обслуживания, и имеют статус дополнительного подъемного механизма. Конструкция таких подъемников такова, что они занимают мало места, что очень важно, так как экономится полезная площадь станции технического обслуживания.

Двухстоечные подъемники

Такие подъемники имеют основные технические параметры, на которые необходимо обращать внимание: высота до перекладины, промежуток между колоннами, наименьшая высота опускания лап, вылет лап, а также режим безопасности и каким образом они работают.

Двухстоечные подъемники являются основными в системах технического сервиса и позволяют производить все виды слесарных работ. Как правило, для содержания автомобилей используются подъемники грузоподъемностью не более 4,5 тонн.

Итак:

В свою очередь, подъемники бывают с верхней или с нижней синхронизацией, а также подъемники с симметричными или ассиметричными конструкциями лап, которые раскрываются на 180 градусов. Подъемники с ассиметричным расположением лап более универсальны и позволяют обслуживать любые типы автомобилей, не забывая при этом об удобствах обслуживания.

Они также различаются по системам действия блокировок, которые бывают ручные и электрические. Механические или ручные также бывают двух видов: с симметричным блокированием стоек или с раздельным блокированием. Те и другие способы имеют свои достоинства и свои недостатки. Следует отдельно заметить, что электромеханические подъемники стопоров не имеют.

Внимание: Наибольшей популярностью пользуются электрогидравлические подъемники, которые более безопасны, долговечны и просты в конструкции, что не требует особого ухода.

На станциях технического обслуживания устанавливаются двухстоечные подъемники грузоподъемностью от 3-х до 4,5 тонн.

Приводы подъемников: плюсы и минусы

Автоподъемник своими руками для гаража надо подбирать и по приводу. Цена их довольно разная, все зависит от комплектации.

Электромеханические подъемники имеют более низкую стоимость и более простую конструкцию. Уход за таким подъемником заключается в уходе за системой «винт-гайка», так как она является основой приводной системы подъемника и имеет свойство изнашиваться.

Итак:

Своевременный осмотр и уход (смазывание) продлевает жизнь системы, а значит, предотвращает возможность срыва обслуживаемого автомобиля. Желательно, для этого использовать смазочные материалы, рекомендованные производителем.
Подъемники с электромеханическим приводом не имеют специальных стопоров, обеспечивающих безопасность проведения полной диагностики (см. ) и ремонтных работ, что говорит об удобствах их использования: нет необходимости постоянно проверять, установлены-ли стопора, что реально экономит рабочее время.
Такие подъемники могут оснащаться либо одним, либо двумя двигателями. У подъемника с одним двигателем усилие, на вторую колонку передается с помощью ременной или цепной передачи, которые требуют дополнительного ухода и снижают надежность конструкции. Такие подъемники, со временем начали конструировать с трансмиссионным валом, который передает усилие на вторую колонку. Такая конструкция более надежна и не требует особого ухода.
В двухдвигательных подъемниках синхронизация вращения двигателей осуществляется с помощью электроники. Как правило, основное внимание уделяется работе данной системы, которая и определяет качественные показатели работы данных типов подъемников. Плохая работа такой системы может привести к подъему с перекосами, что повлечет за собой непредсказуемые последствия.
Подъемники с электрогидравлическим приводом имеют много положительных характеристик, которые являются основными для работы с обслуживанием автомобилей. Они безопасны, имеют высокие скорости подъема-опускания, существенно экономят электричество, бесшумность и плавность работы.
Они оснащены одним электродвигателем и гидравлическим насосом, который управляет работой двух гидравлических цилиндров. Передача рабочей жидкости к цилиндрам производится с помощью шлангов высокого давления. Контроль высоты подъема осуществляется с помощью стальных тросов. Тросы могут располагаться внизу (нижняя синхронизация) или вверху, в перекладине (верхняя синхронизация). Предпочтение можно отдать подъемникам с нижней синхронизацией, так как она позволяет обслуживать любые типы автомобилей. Как правило, трос и шланги подъемника находятся ниже уровня пола, что не мешает проведению работ и заезду автомобилей на подъемник, а отсутствие перекладины снимает ограничения по высоте.

Для СТО можно предложить подъемники Bend Pak производства США, а также китайские подъемники для частного гаража AE&T, NORDRERG и другие с гидравлическим приводом и совершенной системой безопасности.

Подобные подъемники установлены на многих СТО и зарекомендовали себя как безопасные и надежные устройства. Такой подъемник в частном гараже значительно облегчает работу частного предпринимателя в гараже.

Подъемники четырехстоечные	Такой гаражный подъемник используется для капитальных ремонтов автомобилей, а также проведения работ по развалу-схождения. Это универсальные подъемники с набором многих функций, которые позволяют работать как с легковыми, так и с грузовыми автомобилями. Они могут оснащаться различными приспособлениями, которые позволяют выполнять любые типы ремонтных работ. Эти подъемники имеют один пульт управления и один двигатель. Синхронизация работы колонн осуществляется с помощью тросов, которые могут регулировать уровень подъема каждой стойки в отдельности, что делает его более универсальным.
Ножничные подъемники	Подъемник ножничный для гаража используется как мобильное подъемное средство, которое очень часто используют на пунктах развала-схождения. Такие подъемники имеют чисто гидравлический привод. Очень часто его используют в точке шиномонтажа, для подъема неподъемных колес, а также в кузовных цехах, где необходим доступ к автомобилю с любых позиций. Ножничный подъёмник для гаража предпочтителен, если вы работаете по ремонту кузова.
Плунжерные подъемники	Такой подъемник в гараж имеет очень простую конструкцию и состоят из лап, закрепленных на плунжерах (гидроцилиндрах), которые, как правило, вмуровываются в пол, что дает возможность экономить рабочее пространство. Они бывают одно-, двух-, с лапами. С их помощью можно производить ремонт и техническое освидетельствование любых типов автомобилей как легковых, так и грузовых. Отличаются высокой надежностью и долговечностью и не требуют обслуживания, но при этом имеют высокую стоимость, что не позволяет их широкое использование в сфере технического обслуживания автомобилей. Как видно из вышесказанного на рынке подъемной техники и приспособлений можно найти немало конструкций, которые можно использовать для проведения ремонтных работ и обслуживания автомобилей.

Чаще всего используют 2-х стоечные подъемники, которые просты конструктивно, не дороже и способны экономить рабочее пространство. Многие, особенно в последнее время, для технического обслуживания применяют ножничные подъемники с траверсой. И все же, выбор остается за тем, кто решил открыть свое дело, а именно, станция технического обслуживания у себя в гараже.
Очень хорошая идея, когда гараж есть, а хранить в нем нечего, хотя возможны и другие варианты по использованию пустого гаража: можно просто сдать в аренду или открыть торговую точку, если расположение гаража очень перспективное.
Если решено ремонтировать автомобили, то следует, в первую очередь, обратить внимание на размеры гаража, и как следствие, его возможности в вопросе установки подъемника. Гаражи, как правило, не имеют высоких потолков, что и вносит свои коррективы: в таком гараже можно будет ремонтировать только легковые автомобили, а подъемник, который можно будет установить – самый элементарный и самый простой, который бы давал возможность поднять автомобиль и то на небольшую высоту.
При желании, можно решить такую проблему, выкопав яму, чтобы упростить доступ к автомобилю. Как вариант – это снять крышу и достроить гараж в высоту, что реально и оптимально, так как затрат особых не будет, а результат будет существенным.
И все же для начала следует запастись информацией и иметь полное представление о технических характеристиках подъемников: их грузоподъемности, высоты и скорости подъема, его конструкционных особенностей и производителе.

Грузоподъемность

Установка подъемника в гараже должна соответствовать массе автомобиля. Причем грузоподъемность должна быть больше от самого веса авто.

Мини подъемник для гаража для легковых автомобилей, вес которых лежит в пределах 1,2-4,0 тонны, можно использовать подъемник грузоподъемностью 4,0-4,5 тонны, что будет достаточно для обслуживания легковых автомобилей, внедорожников и небольших грузовых автомобилей. Имеются также, подъемники с грузоподъемностью от 4,5 до 20 тонн, но они, для СТО в гараже не подойдут, так как требуют больше места для их установки.
Скорость подъема не имеет большого значения. При этом устройство разных типов имеют, практически, идентичные показатели по скорости подъема-опускания, которые лежат в пределах одной или двух минут.
Высота подъема электромеханических подъемников лежит в пределах 2-х метров, но максимальная высота определяется величиной около 3,5 метров и определяется типом подъемника и его конструкционными особенностями.
При организации СТО в гараже вряд ли понадобится подъемник с высотой поднимания более 3,5 метров. Это относится прежде всего, к гаражам стандартных размеров, которых у нас большое множество.
В гараж можно приобрести мобильные подъемники, которые могли бы организовать техническое обслуживание автомобилей с работами по шиномонтажу (см. ) или процедуре развала-схождения. Вряд ли, чтобы в гараже можно было организовать полноценную СТО, где-бы можно было производить полный набор услуг. Скорее всего, это будет мини-СТО с минимальным набором операций, которые не требуют использования специальных подъемных средств.

Минимальная высота опускания лап

Частный гараж с подъёмником следует подбирать и по нижней точки опускания. Здесь должна быть ровняя плоскость.

Внимание: Каждый производитель производит конструкции со своими размерами минимальной высоты опускания лап, но при этом она не может быть ниже 95 и выше 110 мм.

Итак:

Подъемник для частного гаража с более низкой высотой опускания лап производитель выпускает специальные подъемники для автомобилей с очень низким клиренсом. К таким автомобилям можно отнести спортивные автомобили и спортивные варианты легковых автомобилей с низкой посадкой, которым противопоказаны наши автомобильные дороги. И тем не менее, на наших дорогах все больше появляется таких автомобилей.
Электромеханический подъемник гаражный требует каждодневного осмотра и контроля зазора страховочной гайки. при появлении зазора, меньше требуемого, механизм следует ставить на ремонт, с заменой изношенных деталей. Смазка основных трущихся деталей может производиться, как вручную (у более дешевых экземпляров), так и в автоматическом режиме.
В повседневной деятельности человека задействованы различные типы транспортных средств, которые требуют профилактических осмотров, технического обслуживания и различных видов ремонта. Номенклатура настолько велика, что требует наличия автоподъемных механизмов очень широкого назначения: от подъемных механизмов для мотоциклов, до подъемных механизмов бронеавтомобилей и автомобилей с удлиненной базой.
Исходя из этого, каждый тип подъемника рассчитан на подъем определенных видов транспорта. Для легковых автомобилей производитель выпускает определенные типы подъемников. Для грузовых автомобилей имеются свои виды, тем более, что не каждый грузовой автомобиль можно загнать в бокс и провести ремонт или техническое освидетельствование.
Существуют специально разработанные подъемники для крупных автобаз, которые имеют крупнотоннажные средства для грузоперевозок. Такие автомобили нет смысла каждый раз загонять в специальные боксы для осмотра или мелкого ремонта, тем более, что наличие таких боксов, это лишние затраты средств и полезной площади. Такие автомобили, как правило, ремонтируются в специализированных мастерских, если требуется серьезный ремонт.
При выборе подъемника для гаража можно остановится на электрогидравлическом варианте подъемника, как более надежного и удобного в пользовании. Достоинство такого подъемника в том, что в случае отсутствия электроэнергии, его можно опустить вручную и сдать заказчику. Причем, это будет сделано очень быстро, в отличии от других типов подъемников, где придется крутить рукоятку механизма около получаса.

Заключение

Самодельный подъемник для гаража можно сделать без сомнения. Но лучше в этом варианте делать механический. Если применять пневматику.

Тогда надо делать расчеты и после этого ее покупать, а это не дешевое удовольствие. Если делаете механику, тогда предварительно посмотрите фото и видео и выберите нужный вариант. И после этого уже можно делать сборку своими руками.

Для работ с низом автомобиля необходимо или загнать машину на яму или поднять на подъемнике. А вот как быть, если нет такой возможности, а чиниться надо?

Подъемник работает по принципу книжки, подъем авто на 45 градусов.Поднимается от простого штатного домкрата. 15-20 минут и можно спокойно работать.

Описание самодельного подъемника автомобилей

1. Башмак. Материал для изготовления металл 3-4 мм и металлический пруток диаметром 12 мм вваривается для того, чтоб была фиксация домкрата. Важно выдержать внутренний размер не заузить. Это необходимо для передвижения башмака по стойке.
2. Задняя балка. Материал 32 уголок длиной 1500 мм 4-шт. Собираются в квадрат, при сборки необходимо пользоваться струбцинами. Во внутрь одного из готового квадрата вставляется металлический стержень- квадрат 26х21 длиной 350-360 мм, в предварительно просверленные отверстия делаются электрозаклепки после зачистить. Узел разборный.
3. Площадка. Материал листовой металл 3-4 мм. Собирается площадка размером 350х150, борта загибаются или на прихватки приваривается полоса шириной 20мм с просверленными отверстиями для крепежа вставленной доски. На доску крепят полосу резины. Под низ площадки привариваются ребра жесткости и направляющие, не забудь вварить перемычку. Размеры площадки не критичны. Важно выдержать размер между направляющими, площадка одевается на верхнею балку, по которой она должна свободно ходить.
4. Задний соединительный узел. Материал листовой металл 3-4мм. Собирается из двух половин, между которыми вваривается полоса металла толщиной 3-4 мм по периметру деталей. Переднею часть оставляем открытой. Не забудь вварить перемычку в нижней части узла.
5. Стойка. Материал 32 уголок длиной 1540мм. — 4-шт. 36мм-4шт. Уголок собирается также в квадрат сварочные швы прихватками 30-40мм, пользоваться струбцинами при сборке. После соединения уголка необходимо просверлить: в нижней части отверстия диаметром 26мм отступив от края 31мм, то есть 5мм остается для приваривания металлического стержня во внутренней части конструкции. Далее сверлим отверстия диаметром 13мм, первое на растоянии100мм затем 80мм и следующие 190мм. Размер 80 и 190мм повторяется соответственно. Отверстия необходимы для металлических пальцев фиксирующие башмак и верхнюю балку. После того как собрали квадратный профиль и просверлили его соединяем между собой отрезками уголков также собранных в квадратный профиль. При этой сборке необходимо между профилями вставить распорки таким же размером, то есть 36мм или готовую верхнею балку. После сварки не вынимая распорок дать детали остыть. Проверить, чтобы верхняя балка свободно проходила между двух квадратных профилей.
6. Передний соединительный узел. Материал два отрезка дюймовой трубы по 300мм, уголок на 32 длинной около 330мм и стержень из прутка диаметром 26мм,длиной 420мм. Бер?м уголок и размечаем. от центра по 60мм в каждую сторону, на этом расстоянии полку уголка сохраняем, а от этих меток к краям резаком или ножовкой по металлу срезаем полки. По центру уголка сверлится отверстие диаметром 16мм, необходимое для соединения нижней балки, учитывая размер шляпки болта. Затем уголок сгибаем в П-образную фигуру. Соединять подготовленные детали лучше в сборе со СТОЙКОЙ. Следить. чтоб при сварки не прожгли трубу. Весь передний соединительный узел подвижный. То есть П-образный уголок по краям с трубами должен вращаться на металлическом стержне.
7. Верхняя балка. Материал уголок на 32мм длинной 1710мм-2шт. полоса листового металла шириной 64мм. И несколько втулок, о которых опишу ниже.
Уголок собирается в П-образный профиль проще швеллер. С одного края по середине приваривается вставка из металла 3-4мм длиной 160мм, она необходима под разные омкраты. Затем сверху прихватками приваривается пластина, зашивается все в одно целое и получается прямоугольны профиль. Вставку необходимо также приварить и к этой пластине. С противоположной стороны наш профиль глушиться пластиной из металла 4-5мм, обваривается все по периметру и зачищается. К этому торцу по центру также приваривается втулка: внутренний диаметр 20мм, наружный 35мм и длиной 35мм, для соединения с задним узлом. С передней стороны верхней балки приваривается две направляющие под домкрат, на них находятся отверстия для стопора домкрата, в них вставляется болт на 8мм с гайкой (ОБЯЗАТЕЛЬНО). Также на верхней части приваривается втулка с роликами и втулка под предохранительный палец.
8. Пальцы. Материал металлический пруток диаметром 12мм. Отрезать по размеру и загнуть, предварительно нагрев места сгиба. Количество 3-шт.
9. Нижняя балка. Материал 32 уголок, гайка М16. Уголки собираются в квадратный профиль также сваркой — прихватками. С одного конца вваривается гайка М16 (перед сваркой закрутить болт, чтоб не забить резьбу). Для соединения с передним узлом. С другого конца просверлить отверстие, отступив от края 20мм по центру, отверстие диаметром 12мм под болт. Для соединения с задним узлом.

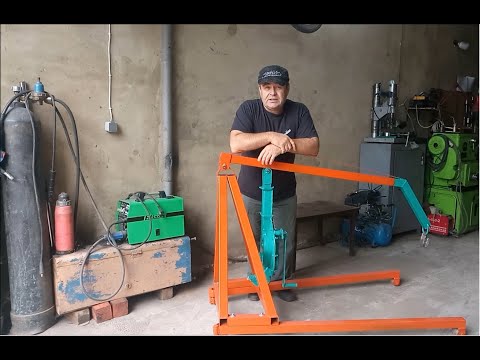

Самодельный моторный подъемник | Он все еще работает

Уэсли Такер

Крюк и изображение неба Джолин с сайта Fotolia.com

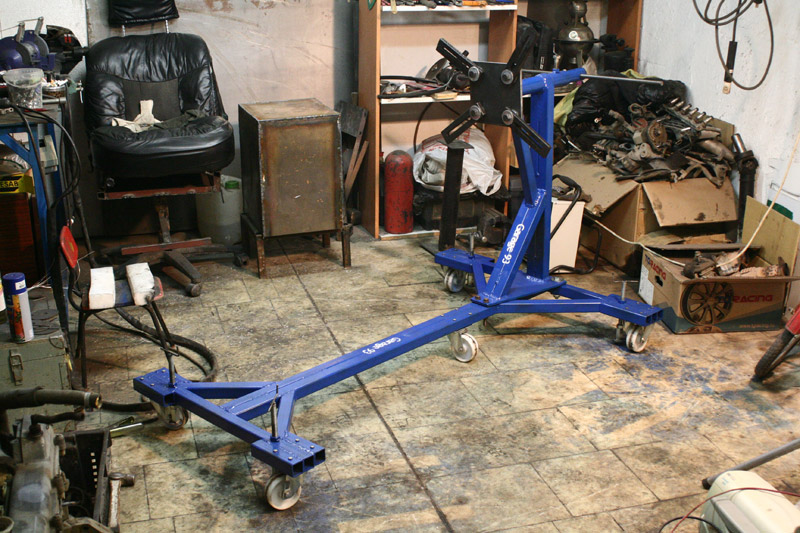

Подъемник двигателя является необходимой частью оборудования для снятия двигателей со всех автомобилей. Независимо от того, является ли транспортное средство семейным седаном, спортивным автомобилем, грузовиком, школьным автобусом, передним, задним или средним двигателем, для снятия двигателя требуется больше, чем просто мускулы. Хотя известно, что в крайнем случае рама качелей для детской игровой площадки может поддерживать подъемник двигателя, материалы, используемые для этих рам, слишком тонкие и легкие, чтобы выдерживать тяжелый двигатель. Вместо этого соберите подъемник двигателя, используя 2-дюймовую оцинкованную трубу с резьбой.

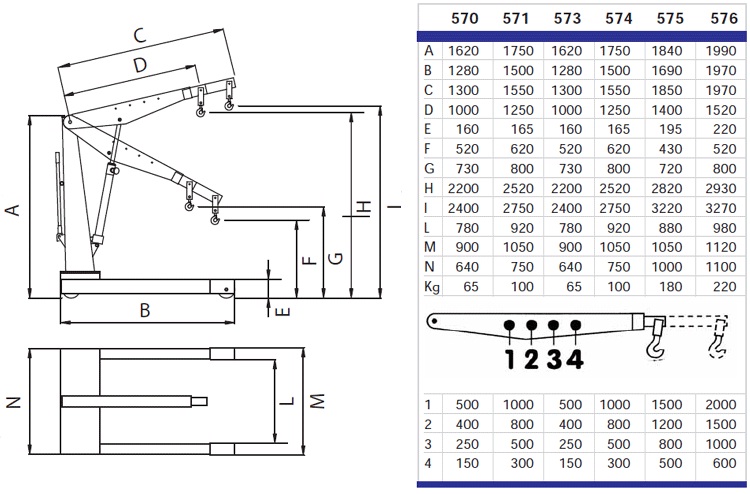

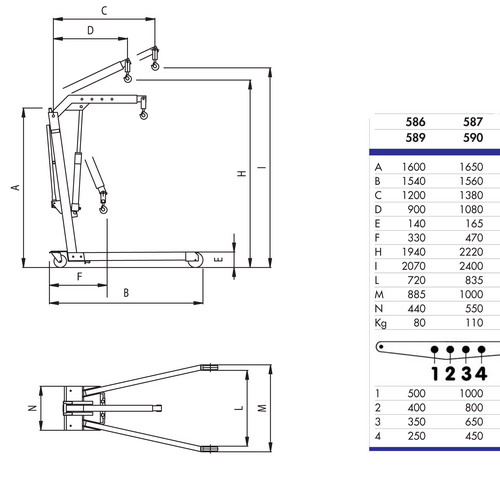

Дизайн

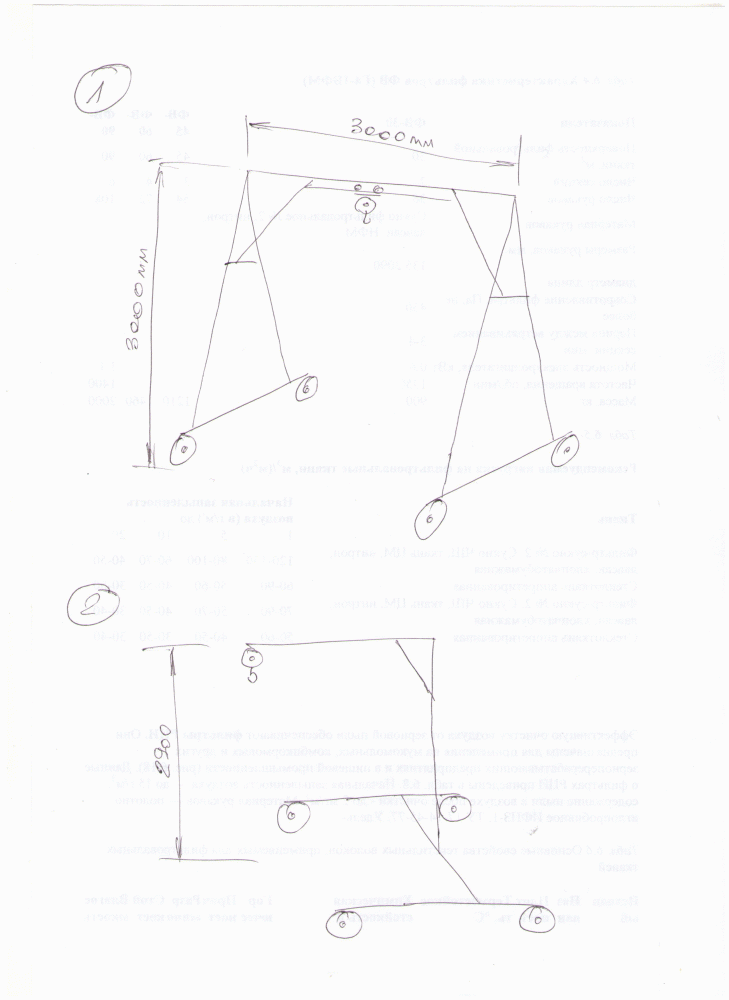

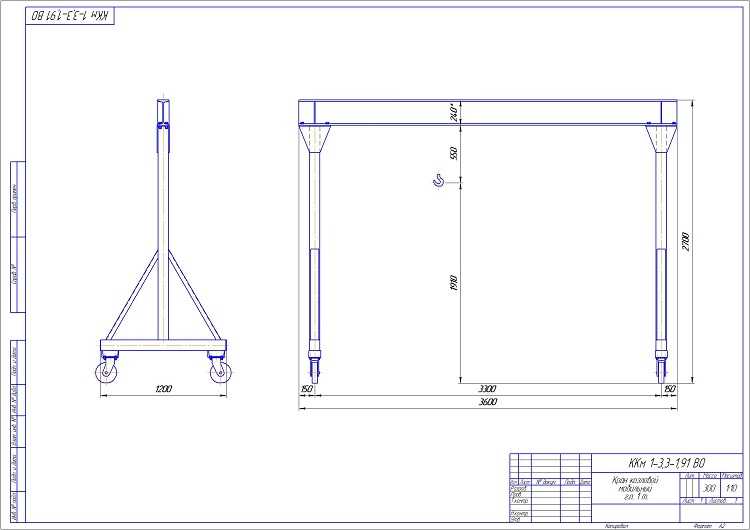

Ваш моторный подъемник будет иметь квадратную форму с перекладиной наверху, поддерживаемой двумя опорами. К поперечине будет прикреплена лебедка и цепь для подсоединения и подъема двигателя. Каждая нога будет иметь широкие плечи внизу, чтобы обеспечить большую устойчивость. Подъемник двигателя будет установлен на тяжелых роликах, так что после того, как подъемник поднимет двигатель, вы сможете откатить его от автомобиля к верстаку.

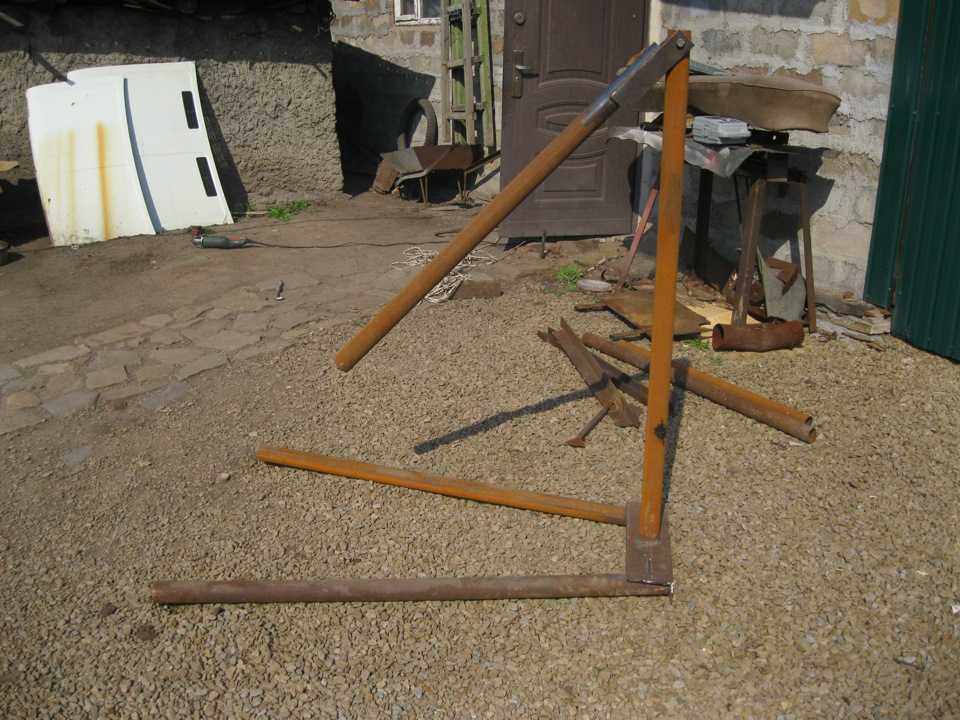

Конструкция

Используйте 2-дюймовую трубу с резьбой для изготовления поперечины подъемника. Один отрезок трубы достаточно широк, чтобы пройти через передние крылья автомобиля (в идеале 7 футов) с двумя 9Локтевые суставы под углом 0 градусов прикреплены к каждому концу. Подсоедините 6-футовые трубы к каждому изгибу, а на другом конце прикрепите поперечные соединительные фитинги. После того, как фитинг поперечного соединителя присоединен, добавьте 3-футовые секции трубы слева и справа. Это будут «ножки» для подъемника двигателя диаметром 6 футов. Добавьте 90-градусные колена на каждом конце 3-футовых труб. Добавьте одну 3-дюймовую трубу прямо вниз от каждого фитинга поперечного соединителя. Добавьте 3-дюймовую секцию трубы к каждому колену на ножках. Подъемник двигателя теперь сидит на трех 3-дюймовых трубах с обеих сторон.

Ролики

Промышленные поставщики имеют в наличии большие промышленные ролики с 2-дюймовыми резьбовыми соединениями. Купите шесть и привинтите их к каждой из шести 3-дюймовых труб. Теперь ваш моторный подъемник будет катиться прямо и поворачивать влево и вправо. Общая высота до перекладины составляет 6 футов плюс 2 дюйма для каждого соединителя и 3 дюйма для ножек плюс ролики. Общая высота вашего моторного подъемника составляет от 7 до 7 1/2 футов.

Лебедка

С помощью цепи подвесьте лебедку с храповым механизмом к перекладине и проденьте в храповик цепь с испытательным звеном весом 2500 фунтов. Добавьте на цепь тестовый крюк весом 1000 фунтов. Когда цепь опущена, крюк, прикрепленный к двигателю, и храповик будут поднимать двигатель звено за звеном.

Каталожные номера

Погрузочно-разгрузочные работы R&M: Ручная цепная таль
Набор инструментов для проектирования: NPS «Номинальный размер трубы» и DN «Номинальный диаметр» их много, и их занятия варьируются от авиации до антропологии, истории и всех форм средств массовой информации. Имея степень магистра в области массовых коммуникаций Колледжа журналистики Университета Южной Каролины, Такер был писателем более 30 лет, работая от новостных репортажей до очерков.
Еще статьи

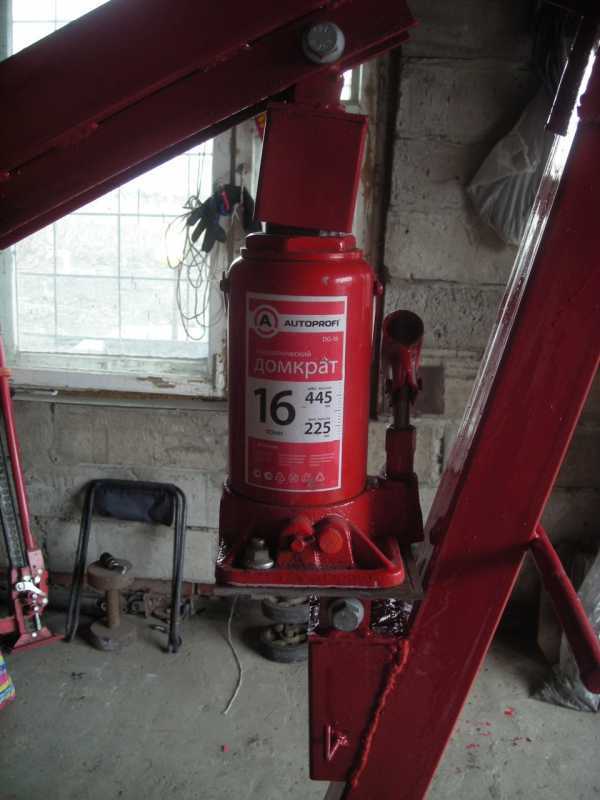

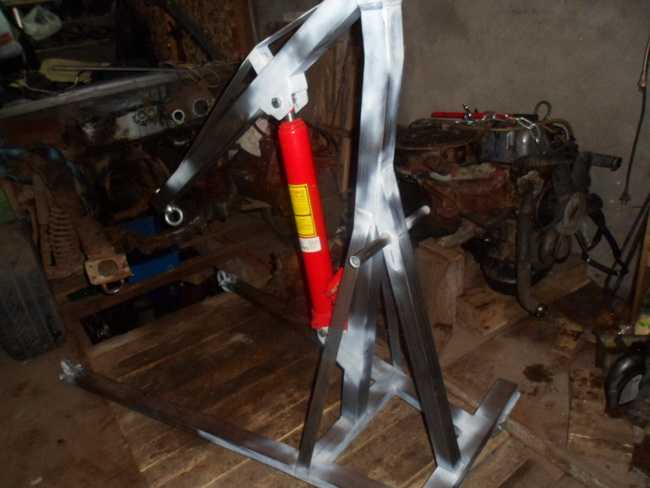

Как сделать самодельный кран из подъемника
| Практическое руководство — двигатель и трансмиссия
Работайте разумнее и перерабатывайте
Идиомы изобилуют. Они говорят, что необходимость — мать изобретения, и хотя это может быть правдой, быть дешевым ублюдком также иногда помогает вам создавать дешевые вещи, которые могут просто работать (?). Как правило, мы не любим выбрасывать вещи, если они действительно не нужны. и правда израсходовано. Возьмем, к примеру, старый моторный подъемник, который годами стоял у нас в мастерской и собирал пыль, потому что он был немного сломан. В частности, было сломано одно из тяжелых металлических колес. Пока мы пытались найти замену, эти попытки оказались безрезультатными. Результат был около 95 процентов складного моторного подъемника — недостаточно, чтобы использовать его по назначению, но достаточно, чтобы заставить задуматься о его утилизации.
Затем, как назло, нам срочно понадобился моторный подъемник, поэтому мы заменили упомянутый почти идеальный моторный подъемник с его бугерным колесом почти идентичной его копией. Тем не менее, мы не могли избавиться от первого подъемника, думая, что его части могут когда-нибудь пригодиться. Психологи, обратите внимание. Возможно, так начинаются проблемы с накопительством.
Хранители, радуйтесь! С идеей, сварочным аппаратом, стальным ломом и пилой мы воплотили в жизнь мечту любого, кто когда-либо упрямо хранил что-то в надежде, что однажды это снова пригодится. Вот как мы превратили сломанный 2-тонный моторный подъемник в 1 1/2-тонный дворовый кран (мы немного снижаем его мощность в целях безопасности) для перемещения тяжелых предметов (нашего клада) по двору.
Нашей фокус-группой для проверки идеи нашей версии дворового крана был пёс Хэнк, двухлетний дворняжка смешанной породы, который был настоящим хорошим мальчиком (большую часть времени). Одно можно сказать наверняка: передние лапы Хэнка всегда готовы сделать поворот, вправо или влево, и он всегда счастлив. Мы думаем, что эта штука с краном действительно может сработать. Наш план состоял в том, чтобы взять этот отрезок квадратной трубы 2×2 дюйма с толщиной стенки 0,250 и сделать ее одной с главной балкой крана. Иногда скрепление деталей вместе помогает определить, сработает идея или нет. Сначала мы разобрали подъемник, чтобы сделать несколько разрезов. Не волнуйтесь, скряга среди нас — мы сохраним все лишние детали для запасных частей для другого нашего моторного подъемника. Наш план состоял в том, чтобы удерживать главный луч примерно под тем же углом, что и при подъеме двигателя. Мы также хотели обрезать основание, потому что это только добавит веса и не улучшит полезность инструмента. После нескольких сокращений у нас появилось нечто, по крайней мере, в нашем воображении, напоминающее кран, который мы собирались сделать. Мы решили, что два стержневых ремня, которые проходят по каждой стороне главной балки подъемника двигателя, важны для поперечной (из стороны в сторону) устойчивости, поэтому мы добавили квадратную трубу и переустановили их. Дополнительные части этих ремней были переделаны в косынки, чтобы получились треугольники, которые, по словам наших приятелей-инженеров, очень прочны. Здесь вы можете увидеть все косынки размером 2×0,188, которые мы добавили к основанию крана. Мы считаем разумным уменьшить вес установки с 2 тонн до 1 1/2. О, черт, может быть, даже 1 тонна. На самом деле, наш план состоит в том, чтобы использовать его для перемещения осей, двигателей, трансмиссий и раздаточных коробок по двору и с нашего трейлера.
Trending Pages
- Toyota GR Corolla 2023 года против Subaru WRX: Toyota построила лучший WRX?
- 2023 Kia EV6 GT Первое испытание: Silent Stinger мощностью 576 л.

TOP HEADLINES
