  1. Устройство и принцип работы
  2. Лучшие модели
  3. Как сделать самому

Винтовой подъемник применяется для подъема и перемещения грузов. Имеются разные модели таких устройств, которые различаются параметрами грузоподъемности, маневренности и габаритами.

Устройство и принцип работы

Винтовой автомобильный подъемник может иметь грузоподъемность от 1,5 до 14 т. Агрегаты могут быть оснащены 1, 2, 4 и 6 стойками.

Устройство винтовых подъемников:

  1. Напольный двухстоечный агрегат состоит из двух стоек и поперечины.
  2. В стойке находится ходовой винт, по нему двигается грузоподъемная гайка с раздвижными подхватами.
  3. Ходовой подшипник вращается посредством передачи крутящего момента от мотора через редуктор, расположенный на стойке.
  4. Движение на другой подшипник передается посредством цепной передачи, которая установлена внутри поперечины.

Механический подъемник прикрепляется к полу при помощи анкеров. Упорные ролики предотвращают воздействие изгибающей нагрузки на винты. Существуют четырехстоечные конструкции, например П-150, и шестистоечные — П-102. Их применяют для поднятия грузовых автомобилей или автобусов. Одностоечные устройства П-238 применяют в комплекте из четырех или шести стоек. Стойки передвижные и могут устанавливаться в помещении, где имеется ровная поверхность пола. Управление машиной происходит с передвижного пункта.

Винтовой электромеханический подъемник состоит из следующих деталей:

  • стоек;
  • поперечин;
  • винтов;
  • гаек;
  • подхватов;
  • электродвигателя;
  • редуктора;
  • анкера;
  • цепной передачи.

В таких конструкциях винты вращаются, а гайки остаются неподвижными. Есть также устройства, в которых винты неподвижны, а гайки вращаются. В таких конструкциях редуктор и электродвигатель монтируют на подъемной раме, а гайки вращаются посредством цепной передачи, которая вмонтирована в коробку подъемной рамы.

Электромеханические винтовые устройства надежны и безопасны в работе, имеют простую конструкцию. Недостатком является низкий КПД, необходимость постоянной смазки и очистки грузовых винтов. Расчет электромеханических аппаратов осуществляется так же, как у винтовых домкратов. В агрегатах с вращающимся винтом, чтобы предотвратить действие изгибающего момента, на гайку устанавливают опорные ролики.

Лучшие модели

Одним из лучших электромеханических устройств является ПЛД-3, который выпускает Псковский завод автоспецоборудования. Подъем автомобиля происходит посредством поддомкратной площадки. Каретка с закрепленными на ней балками поворота двигается на ползунах.

Линейная скорость и высота подъема устройства отвечают современным техническим нормам. Балки имеют систему фиксации от произвольного поворота. Они изготовлены из полиамида высокой прочности.

Грузоподъемность составляет 3,3 тонны. Устройство имеет многоуровневую систему безопасности. Агрегат монтируют на основание, которое бетонируют в пол. Размеры агрегата: 3520х1500х2900 мм.

Двухстоечный электромеханический подъемник ПЛД-5 выполняет подъем автомобилей. Привод осуществляется от редуктора.

Технические характеристики:

  1. Грузоподъемность 5 т.
  2. Мощность 4,4 кВт.
  3. Габариты: длина 3696 мм, ширина 1500 мм, высота 2910 мм.

Двухстоечный электромеханический подъемник ПП-3 имеет грузоподъемность 3 т, предназначен для подъема газелей. Монтируют на полу с допустимым давлением 10 кг/см². Комплектуется подхватами и страховочными стойками.

Технические характеристики:

  1. Размеры: 3150х1170х1350 мм.
  2. Мощность 3,8 кВт.
  3. Грузоподъемность 3 т.

Как сделать самому

Чтобы изготовить подъемник своими руками, нужны материалы:

  • компрессор;
  • гидравлические шланги;
  • два гидроцилиндра.

Вал и электромотор с редуктором для вилочного подъемника можно найти в обменном пункте, где старые станки меняют на новые. Выберите схему с точным расчетом нагрузки. Изготовьте чертежи.

Убедитесь в безопасности конструкции. По чертежам с указанием точных размеров деталей и узлов изготовьте устройство. Установите ходовой винт, по которому будет двигаться узел с подхватами. Установите мотор и редуктор. Прикрепите устройство к полу усиленными анкерами. Перед началом эксплуатации проверьте надежность конструкции.

Читайте также:

Оцените автора

виды и конструкции, подготовка чертежей и инструментов

Немалая часть автомобилистов пытается самостоятельно ремонтировать свое транспортное средство. При ремонте машин часто используется автомобильный подъемник. Такое устройство можно приобрести в специализированном магазине. Однако некоторые для экономии денежных средств занимаются изготовлением автоподъемника своими руками.

Содержание

  • 1 Виды подъемников
    • 1.1 По типу привода
    • 1.2 По типу подъемников
    • 1.3 По электромеханической технике
    • 1. 4 По количеству плунжеров
  • 2 Выбор наиболее подходящей конструкции
    • 2.1 Для легкового авто
    • 2.2 Для грузовой машины
  • 3 Как сделать надежный автоподъемник своими руками
    • 3.1 Расчет размеров и создание чертежа
    • 3.2 Необходимые компоненты и инструменты
    • 3.3 Инструкция по сборке
  • 4 Трудности при изготовлении подъемника
  • 5 Заключение

Виды подъемников

Прежде чем установить на яму в гараже автоподъемник для КПП, детальнее изучают его основные разновидности. Это поможет разобраться с тем, каким может быть ямный подъемник.

По типу привода

Домкраты для поднятия автомобилей отличаются типом привода, который в них устанавливается. В этой классификации выделяют две основные модели:

  • гидравлический домкрат;
  • устройства с ручными механическими приводами.

Специалисты советуют пользоваться гидравлическими моделями, так как они более эффективны. Однако самостоятельно изготовить такое устройство непросто, и поэтому многие делают ручные автоподъемники.

По типу подъемников

Еще одной отличительной особенностью автомобильных домкратов считают используемый в них тип подъемника:

  • Винтовой. Для установки такого оборудования используют две прочные стойки, в которые установлены специальные винты. Именно они отвечают за подъем и опускание транспортного средства. Работа установленных винтов контролируется электродвигателем.
  • Мини. При изготовлении таких моделей применяют гидравлические или механические приводы. Особенностью оборудования считают его небольшие размеры. Поэтому для поднятия грузового транспорта мини-подъемники не используют.

По электромеханической технике

В некоторых моделях применяют различную электромеханическую технику. Исходя из этого, выпускают автоподъемники:

  • Одностоечные. Опытные автомобилисты советуют пользоваться такими моделями в небольших гаражах, так как они компактные. Они состоят из электрического двигателя, каретки подвижного типа, а также вертикальной опоры.

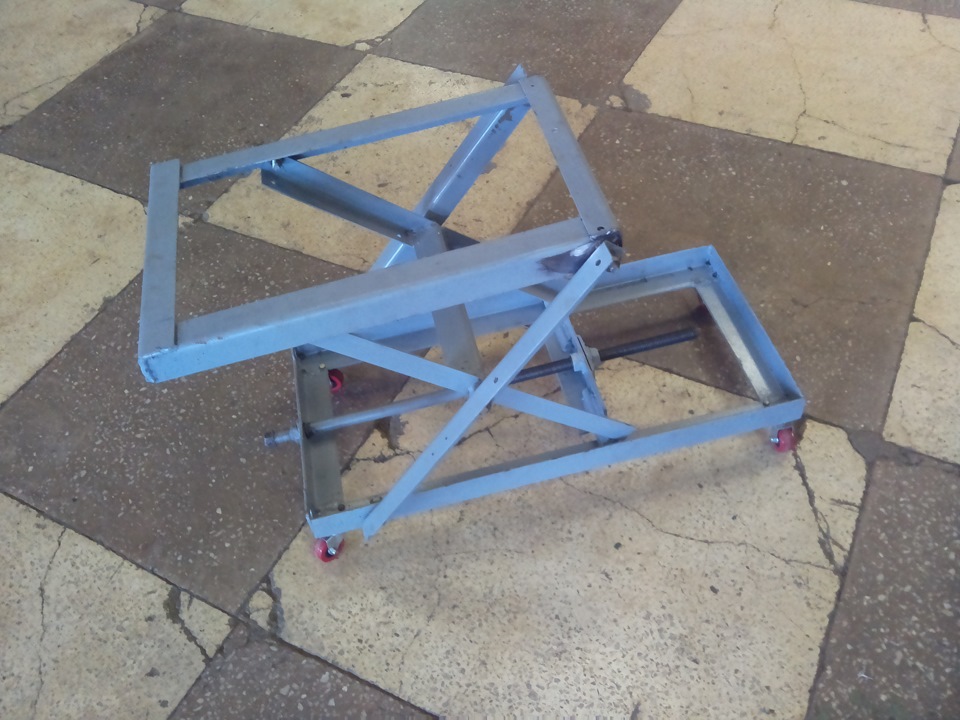

  • Ножничные. Ножничные автоподъемники могут быть передвижными или стационарными. Они оснащены крепкой рамой для крепления шарниров и компрессорным устройством.

По количеству плунжеров

Исходя из количества плунжеров различают многоплунжерные, двух-плунжерные и одноплунжерные модели. В моделях с несколькими плунжерами устанавливается специальная траверса, которая отвечает за эффективность оборудования.

Выбор наиболее подходящей конструкции

Перед изготовлением автомобильного автоподъемника выбирают наиболее подходящую конструкцию.

Для легкового авто

Часто для работы с легковыми автомобилями выбирают одностоечные модели. К достоинствам таких автоподъемников относят:

  • простоту эксплуатации;
  • компактность, благодаря которой оборудование не занимает много места в гараже;
  • современную систему смазки, которая не нуждается в постоянном обслуживании;
  • надежную защиту, направленную на предотвращение опрокидывания авто во время ремонта.

Также для ремонта легковых авто используют оборудование ножничного типа. С его помощью автомеханик сможет быстро поднять или опустить транспортное средство на нужную высоту.

Для грузовой машины

Главной особенностью любого грузового автомобиля является его размер и вес. Из-за нестандартных габаритов и большой массы поднять такие авто могут не все подъемники.

Для ремонта такого транспорта пользуются грузовыми устройствами, отличающимися высокой грузоподъемностью. Они могут быть подкатными, стационарными и платформенными. Их используют только в СТО, которые специализируются на ремонте тракторов или грузовиков.

Как сделать надежный автоподъемник своими руками

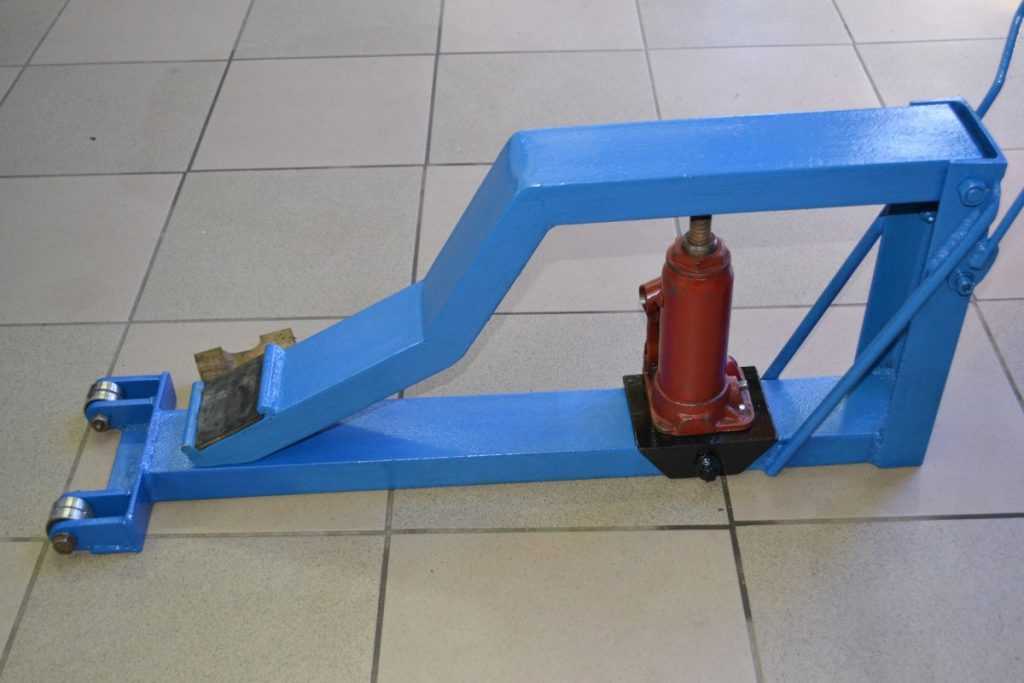

Самостоятельно изготовить автоподъемник из домкрата непросто, и поэтому надо заранее ознакомиться с инструкцией.

Расчет размеров и создание чертежа

Сначала необходимо определиться с размерами оборудования для работы с автомобилями.

Выбор габаритов автоподъемника зависит от площади гаража, в котором он будет использоваться. Средняя высота устройства составляет три с половиной метра, а ширина — три метра. Оборудование с такими габаритами способно поднять транспортное средство, масса которого достигает 3-4 тонны.

Необходимые компоненты и инструменты

Определившись с размерами автоподъемника, можно приступить к подготовке нужных инструментов и материалов. Для работы понадобятся:

  • сварочный аппарат для соединения железных компонентов;
  • сверла;
  • дрель;
  • рулетка для измерения размеров деталей устройства.

К материалам, из которых изготавливается устройство, относят:

  • стельные уголки шириной восемь сантиметров;
  • железные плиты, толщина которых должна быть 1-2 сантиметра;
  • редуктор червячного типа.

Инструкция по сборке

На начальном этапе создания подъемника в стенки гаражной ямы устанавливают уголки из стали. После этого на их полки устанавливают металлическую плиту и прикрепляют ее к поверхности. Сверху устанавливается редуктор, после чего на приводном валу фиксируется шпонка.

После установки редуктора на поверхности плиты делают отверстия, через которые будет пропускаться цепь. Когда цепь будет установлена, на вал надевают звездочку. Для установки второй цепи с противоположной стороны плиты проделывают такие же отверстия.

Полученная конструкция выдерживает нагрузку 2-3 тонны.

Трудности при изготовлении подъемника

При изготовлении самодельного автоподъемника могут появиться сложности, с которыми надо ознакомиться. Часто проблемы появляются с изготовлением деталей, которые сложно сделать своими руками. Поэтому некоторые компоненты для подъемника придется покупать. К таким деталям относят ходовые винты или электрический двигатель, который устанавливают в некоторые модели.

Также трудности появляются на этапе расчета габаритов подъемного оборудования. Довольно сложно самостоятельно определить оптимальные размеры для такого устройства.

Заключение

Автомобилисты, которые регулярно ремонтируют свою машину, часто пользуются автоподъемниками. Некоторые предпочитают изготавливать их самостоятельно. Однако перед этим лучше разобраться с типами подъемников и с нюансами их изготовления.

Как сделать винтовой домкрат – Новости Матери-Земли

1 / 3

Гайки и болты для тяжелых условий эксплуатации бывают различной длины и диаметра, как показано в этом ассортименте. Центральный болт имеет изогнутую верхнюю пластину для специального использования. На заднем плане отрезки трубы приварены к опорным плитам.

ДЭВИД Э. ДЖОНСОН

2 / 3

Вот самодельный телескопический винтовой домкрат — универсальная «высотная» модель — на выставке.

ДЭВИД Э. ДЖОНСОН

3 / 3

Винтовой домкрат имеет только одну движущуюся часть, которая выполняет всю работу: гайка, которая перемещается по резьбе болта.

ДЭВИД Э. ДЖОНСОН

Винтовой домкрат, одна из самых простых и основных когда-либо изобретенных машин, — это рабочая лошадка, которая снова и снова помогала людям в приусадебном хозяйстве, в строительных работах и ​​в области технического обслуживания. Устройство для фиксации веса может стоить от 10 до 24 долларов (в зависимости от его размера), если оно куплено в универмаге или по почте. Но если вы умеете собирать мусор и у вас есть доступ к сварочному оборудованию и мощной дрели (или кислородно-ацетиленовой горелке), вот как сделать винтовой домкрат самостоятельно, используя материалы, которые часто можно найти в кучах мусора, бесплатно. для взятия.

Детали винтового домкрата: гайки и болты

Винтовой домкрат имеет только одну движущуюся часть, которая выполняет всю работу: гайка, которая перемещается по резьбе болта. Самодельный винтовой домкрат поворачивается гаечным ключом и состоит из шести частей: болта, подходящей гайки, отрезка трубы, крышки, опорной плиты и верхней плиты (которую при желании можно заменить гайкой). .

Для большинства моих домкратов я использую 2-дюймовую трубу сортамента 40 и стальную пластину толщиной от 1/4 до 1/2 дюйма, разрезанную на квадраты размером 3 или 4 дюйма. Когда дело доходит до гаек и болтов, идея заключается в том, что «чем больше, тем прочнее», особенно при тяжелых работах, таких как выравнивание дома. Для моей последней модели я использовал болт длиной 6 дюймов и диаметром 1 дюйм с 10 витками резьбы на дюйм. [ПРИМЕЧАНИЕ РЕДАКТОРА: в условиях высоких нагрузок предпочтительнее использовать болт с крестообразной резьбой, обычно используемый для силовых передач… но вам нужно будет найти подходящую гайку.] Я нашел трубу и стальную пластину в груда металлолома позади местного механического цеха. Вы должны быть в состоянии найти такой материал в подобных местах или купить его недорого на свалке.

Сварка деталей винтового домкрата вместе

Для начала вам нужно будет отрезать трубу, чтобы связать соответствующую длину для выполняемой работы. Затем приварите опорную плиту к нижней части этого канала (см. схему). Теперь вырежьте (с помощью кислородно-ацетиленовой горелки) или просверлите отверстие диаметром чуть больше диаметра стержня болта в крышке. (Если используемая труба оцинкована, обязательно выполняйте сварку в хорошо проветриваемом помещении.) Вставьте болт головкой вперед в открытый конец трубы (чтобы головка могла действовать как тормоз, если вы попытаетесь поверните домкрат слишком далеко), сдвиньте заглушку вниз по резьбовому валу и приварите ее к трубе. Все, что вам нужно сделать сейчас, это закрутить подвижную гайку и добавить опорную поверхность к верхнему концу болта. Иногда я прикрепляю верхнюю пластину, а иногда просто накручиваю дополнительную гайку, заподлицо с верхней частью болта. Как только это будет сделано, ваш винтовой домкрат готов к использованию!

A Телескопический винтовой домкрат для универсальности

Если вы хотите изготовить более универсальный домкрат без особых усилий, просто используйте два отрезка трубы. Секция диаметром от 2 1/2″ до 3″ лучше всего подходит для внешней части машины такого размера, и вам понадобится вторая длина примерно на 1″ длиннее и на один размер меньше первой, чтобы поместиться внутри.

Начните с приварки нижней пластины к первой трубе, как и раньше. Затем, с интервалом в 6 дюймов, проденьте дрель через вторую трубу, чтобы образовать отверстия диаметром 1/2 дюйма, и вставьте крепкий болт длиной около 6 дюймов через пару отверстий, чтобы он действовал как удерживающий штифт. [ПРИМЕЧАНИЕ РЕДАКТОРА: Еще лучше просверлите дополнительные отверстия в нижней части и проденьте штифт через обе трубы для двойной устойчивости.] Теперь приварите пластину крышки к внутреннему каналу, вставьте гайку и болт, и там у вас есть это: при затрате получасового труда телескопический винтовой домкрат, подобный тем, которые продаются в крупных магазинах скобяных изделий.

Кстати, эти замечательные машины работают в любом направлении, так что они ни в коем случае не ограничиваются вертикальными работами. Проявив немного воображения, вы можете использовать их как штанги для одежды, вешалки для растений, вешалки для одежды и даже перекладины для подтягивания!

Подъем дома своими руками. Почему не стоит поднимать дом самостоятельно

Подъем дома — это огромная работа. И есть вероятность, что, пытаясь поднять дом своими руками или буквально поддомкратив свой дом, вы, образно говоря, тоже поднимете его. Есть так много движущихся частей, которые должны собраться вместе, чтобы успешно поднять конструкцию любого типа. И когда это ваш дом, вероятно, ваша самая большая инвестиция, вы хотите убедиться, что все сделано правильно. Предоставьте это профессионалам и не пытайтесь делать ремонт дома своими руками. Но если вам нужны причины, по которым вам не стоит домкратить дом самостоятельно, мы составили для вас список.

Безопасность

Прежде всего, вы не должны поднимать свой дом самостоятельно из-за угрозы безопасности. Независимо от того, сколько вы искали методов в Google и Youtube, и независимо от того, сколько блогов вы просмотрели, чтобы описать свой процесс, мы настоятельно рекомендуем вам не пытаться поднять свой дом самостоятельно — даже на четверть дюйма.

Профессионалы точно знают, как нужно поднимать дом. У них есть опыт, рабочая сила, оборудование и документы, необходимые для правильного и безопасного выполнения работы. Некоторые домашние проекты, которые вы могли бы сделать самостоятельно, например, покраска или плавающий гипсокартон. Но когда дело доходит до подъема здания, вы представляете огромный риск для себя и всех, кто находится в непосредственной близости от вашего дома.

Страхование

Профессиональные домкраты не только могут безопасно поднять ваш дом; у них есть необходимая страховка на случай, если что-то пойдет не так. Вы, с другой стороны, скорее всего, нет.

Большинство страховых полисов домовладельцев не включает покрытие таких проблем, как растрескивание фундамента или проседание. Если вы попытаетесь поднять свой дом самостоятельно, вы, скорее всего, столкнетесь с этими проблемами и повредите свой дом. И когда это произойдет, вам придется делать этот ремонт из собственного кармана, который может стоить вам тысячи долларов. Если вы собираетесь рискнуть потратить эти деньги на ремонт из собственного кармана, подумайте дважды. Вам лучше вложить эти деньги в профессиональную компанию по подъему домов, чтобы сделать работу правильно со страховым покрытием, необходимым в случае чрезвычайной ситуации.

Повреждение конструкции

Как упоминалось выше, риск повреждения при попытке поднять дом на домкрате чрезвычайно высок. К срокам и способу подъема дома нужно подходить с особой точностью и осторожностью. При малейшей ошибке вы рискуете нанести не только косметический, но и структурный ущерб своему дому.

С другой стороны, если вы наймете профессионального подъемника, ущерб вашему дому будет минимальным, если он вообще будет нанесен. Повреждение, вызванное подъемом дома, выполненным профессионалами, может включать в себя микротрещину на гипсокартоне, но обычно это так.

Необходимое оборудование

Оборудование, необходимое для безопасного и успешного подъема дома, трудно найти. Обычные гидравлические домкраты не помогут. Вам понадобятся мощные 20-тонные или 40-тонные домкраты. Покупка их напрямую будет стоить вам руки и ноги, но арендовать их — рискованная идея, потому что вы можете погнуть винты, что сделает домкраты бесполезными. Другой вариант — использовать винтовые домкраты, но даже в этом случае вам нужно будет установить шпонки, что сложно и чрезвычайно опасно, если не сделать это правильно. У сертифицированных домоподъемников будет все самое лучшее оборудование, необходимое для безопасного подъема вашего дома, и они будут знать, как правильно его использовать.

Slow Pace

Поднять дом даже на дюйм — дело долгое. Вам нужно будет дать дому достаточно времени, чтобы успокоиться между лифтами. Это проблематично по нескольким причинам. Во-первых, чем дольше вам придется ждать, пока дом осядет каждый день, тем дольше вам придется арендовать домкраты (что мы не рекомендуем. См. пункт выше).

Другая проблема заключается в том, что даже вопреки разумным советам, самодельные подъемники попытаются ускорить процесс, поднимая дом больше, чем рекомендуется в день. Лучший вариант для вас — нанять домового подъемника, который знает протоколы и может безопасно позаботиться о вашем подъемнике.

Установка домкрата

Требуется опыт и знания, чтобы закрепить домкраты в нужном месте для успешного подъема дома. Когда вы пытаетесь сделать это самостоятельно, велика вероятность того, что вы разместите их слишком близко или слишком далеко, упустив из виду то, что ищете, и нанесете ущерб. Вам не потребуется много времени, чтобы поднять домкраты, услышать треск и стоны в вашем доме, а затем понять, что вам нужно было просто нанять профессионалов.

Разрешения

Независимо от того, являетесь ли вы профессионалом, вам потребуется разрешение на подъем вашего дома, независимо от того, насколько мал подъемник. В то время как большинство домашних разрешений стоят менее 500 долларов, разрешение на подъем вашего дома может стоить от 2500 до 5000 долларов. По этой причине наймите профессионала. Вы уже собираетесь потратить тысячи долларов на бумажную работу, чтобы этот проект состоялся.
