Подъемник в гараже своими руками

Статья обновлена 05.11.2018

Чтобы водителю иметь возможность самостоятельно корректно обслуживать свой автомобиль, требуется собственный подъемник в гараже. Его можно установить практически в любом по размерам помещении такого типа, в отличие от ямы, которую не везде есть возможность выкопать. Из-за этого нередко автомобилисты задумываются о приобретении либо самостоятельной сборке подъемника для своего транспортного средства.

Содержание:

  • Выбор модели
    • Виды подъемников
    • Грузоподъемность
    • Высота опускания лап
  • Самостоятельное изготовление
  • Техника безопасности

Выбор модели

Когда речь идет не о самодельном подъемнике для авто, главным критерием выбора подходящего варианта считается качество и компания-изготовитель. Кроме этого, требуется наличие надежного, а также безопасного подъемного механизма. Это обусловлено безопасностью эксплуатации такого агрегата. Не менее важным считаются габариты устройства, для его монтажа в гараж. Для этого важно учитывать размеры самого помещения, чтобы подобрать оптимальный вариант изделия. Еще одними критериями выбора считается вес и размер транспортного средства. Устройство должно обеспечивать возможность проходить вокруг него, а также иметь запас силы для подъема 120% от веса машины.

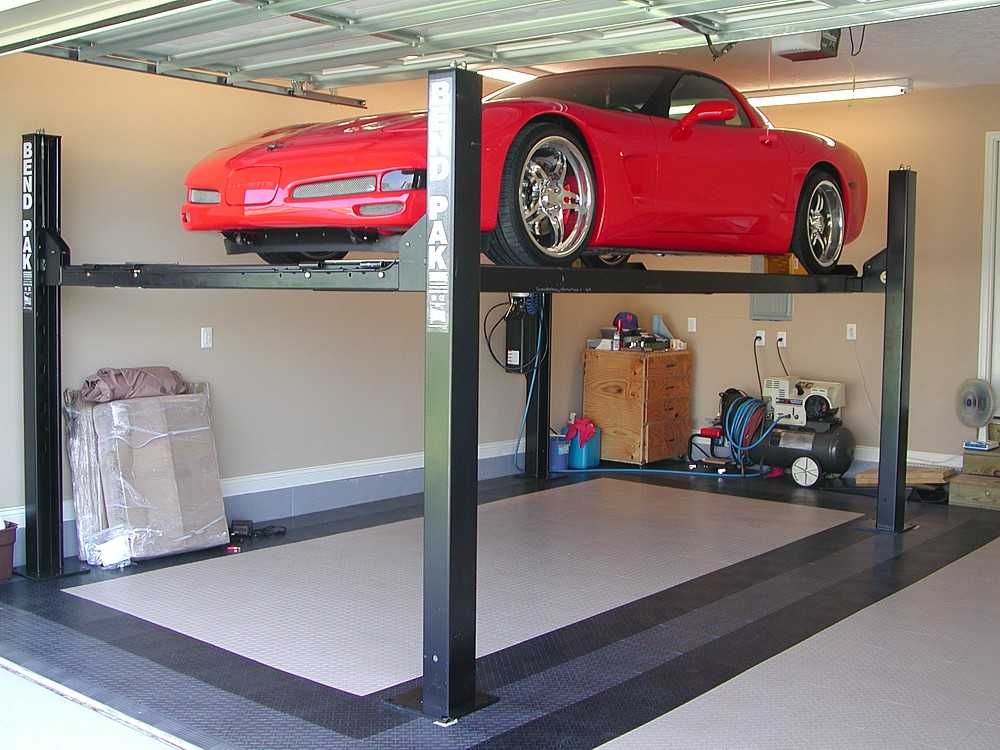

Машина на подъемнике

Виды подъемников

Стоит рассмотреть, какие существуют виды агрегатов, перед тем, как собирать подъемник для машины своими руками:

  1. Одностоечные. Подобные варианты представляют собой мобильные устройства, использующиеся обычно, как дополнение. Имеют небольшие габариты и очень просты в использовании.
  2. Двухстоечные. Широко применяемые модели, позволяющие осуществлять любые типы работ. В среднем грузоподъемность таких моделей составляет 4,5 тонны.
  3. Ножничные. Имеют гидравлический привод, чем позволяет получить доступ к автомобилю сразу со всех сторон. Это дает возможность осуществлять работы для ведения кузовного ремонта и снятия/установки колес.
  4. Плунжерные. По своей конструкции очень простые: лапки, смонтированные на гидроцилиндрах. Устанавливаются сразу к полу помещения, что экономит пространство. Используются для обслуживания легкового либо грузового транспорта. Очень долговечны и неприхотливы в обслуживании. Но из-за цены имеют низкую популярность.
  5. Четырехстоечный. Такой тип агрегата применяется для проведения развала-схождения, а также подъема автомобиля для его капитального ремонта. Положительными качествами считается универсальность, а также функциональность. Управление осуществляется посредством пульта.

Грузоподъемность

Показатели данного параметра определяются типом конструкции, а также массой автомобиля, для которого устройство приобретается. Так, рекомендуется покупать те модели, у которых допустимая масса подъема не менее 120% от веса транспортного средства, которое будет обслуживаться на таком гаражном агрегате.

Высота опускания лап

Не менее важным параметром, который определяет эффективность работы ножничного либо гидравлического подъемника, собираемого своими руками, является высота опускания лап. Этот показатель измеряется по самой нижней точке. Важно, чтобы плоскость была ровной. По действующим нормативам, этот показатель составляет не более 11 см, но при этом не меньше 9,5 см. Рекомендуется выбирать подъемники по данному критерию исходя из параметров автомобиля, для которого он будет использоваться. Чем ниже посадка машины, тем меньшее значение должен иметь этот показатель.

Подъемники отличаются по видам

Самостоятельное изготовление

Чтобы собрать гидравлический подъемник своими руками, рекомендуется для начала определиться с типом конструкции, которой он будет. Кроме этого, изучаются оптимальные параметры высоты, длины, а также ширины, исходя из габаритов гаражного помещения. Сам процесс сборки самодельного агрегата осуществляется следующим образом:

  1. Сначала стальные уголки устанавливаются на разных частях стен, дабы капот транспортного средства находился под ними.
  2. Дальше на них устанавливается стальная плита, которая крепится болтами М8.
  3. Теперь на плиту монтируется редуктор.
  4. После этого на приводной вал устанавливается шпонка.
  5. Дальше в плите проводится сверление отверстия, а также к нему пропускается цепь, которая замыкается в виде кольца.
  6. По завершении крепления шпонки более мелкого размера на вале требуется сделать еще несколько отверстий в плите, в которые пропустить еще одну плиту.
  7. Теперь один конец цепи крепится к малой шпоне, в то время как на второй устанавливается крюк.

Чтобы собрать двухстоечный либо ножничный подъемник своими руками, рекомендуется заранее подготовить чертежи, чтобы четко понимать, что куда требуется подключать.

Самодельный агрегат для работы в гараже оборудуется системой рычажных передач, а процесс подъема либо опускания транспортного средства будет осуществляться гидроприводом, функционирующим от электродвигателя. При сборке всей конструкции могут возникнуть проблемы в виде падения, прогибов элементов либо поломки домкрата. Чтобы этого предотвратить, важно использовать крепкие и надежные комплектующие.

Это же в дальнейшем позволит собираемому устройству длительное время выдерживать вес автомобиля.

Чертеж ямного подъемника

В процессе создания агрегата требуется установить специальный стопорный механизм. Он позволит удерживать груз, находящийся на подъемнике при возникновении внештатной ситуации.

В процессе использования устройства важно регулярно осуществлять техосмотр, а также обслуживание валов, гаек и иных элементов, от которых зависит исправность функционирования устройства.

Техника безопасности

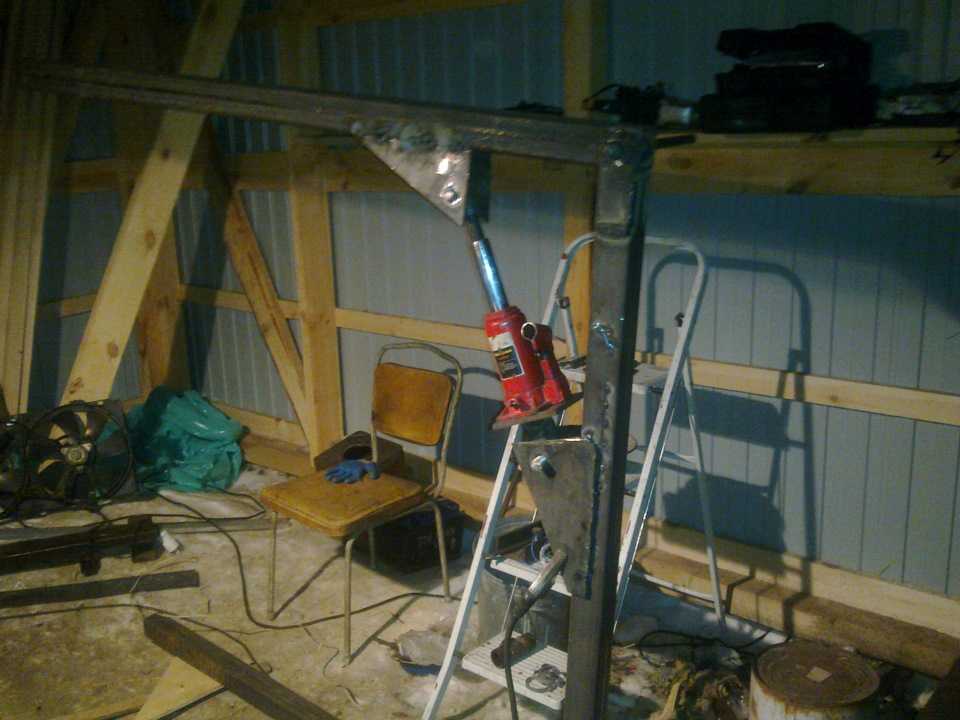

Когда подъемник из домкрата сделан своими руками, при его эксплуатации важно соблюдать технику безопасности, для предотвращения несчастных случаев:

  1. В процессе подготовки транспортного средства к подъему важно смотреть, чтобы машина была сбалансирована по отношению к самому агрегату. Кроме этого важно, чтобы траверса автомобиля располагалась непосредственно по центру опорных лап.
  2. Исключать превышение номинальной грузоподъемности, чтобы предотвратить срыв креплений и падение автомобиля на человека, который будет находиться в этот момент под ним.
  3. В процессе подъема транспортного средства нельзя находит под ним.
  4. Регулярно осуществлять техобслуживание используемого оборудования, а также исключить перепады напряжения в сети.

Сегодня для обслуживания своего автомобиля можно не только купить, но и самостоятельно собрать подъемник для авто своими руками. Видео-инструкции, а также чертежи можно найти в интернете, в качестве наглядного пособия.

Читайте еще:

Подъемник автомобильный для гаража своими руками. Покупка или самостоятельное изготовление? Простейшие строительные подъемники своими руками: рекомендации

С тремление к комфорту – вполне нормальное желание. А человек, умеющий создать комфорт в доме, обязательно подумает, как сделать лифт своими руками. Часто подъёмный механизм — лифт необходим в погреб или подвал, на второй этаж в гараже или доме. Отдельная история — когда в доме проживают инвалиды либо пожилые люди.

Содержание
1.
2.
2.1
2.2
2.3
3.

Видео-версия статьи

Предусмотреть монтаж лифта желательно ещё на этапе архитектурного проектирования. Установка лифта в законченном доме добавляет и работ, и финансовых затрат.

Принципы работы различных лифтовых систем

Лифтовые подъёмники подразделяются на следующие основные виды:

1) Электрический (электромеханический).
2) Гидравлический .
3) Пневматический (аэролифт).

Для движения лифта требуется некое силовое устройство, наиболее удобным и практичным питанием которого будет электричество. Поэтому электродвигатели входят в состав привода, независимо от его вида. Однако электрическими принято называть лифты наиболее распространенной, тросовой системы, вероятно, потому, что у них усилие двигателя непосредственно передаётся тросам, перемещающим кабину.

1. Электрический лифт , которым мы пользуемся в многоэтажных домах, работает по принципу противовеса: кабина закреплена на тросах, на других концах которых закреплён груз-противовес. Приводной механизм, расположенный в верхней части лифта (машинное отделение), получив электрический сигнал от кнопок панели, через шкив-колесо приводит систему в движении. Благодаря противовесу инерция кабины сводится к минимуму, что обеспечивает плавность движения и позволяет обойтись электродвигателем значительно меньшей мощности.

2. Гидравлический лифт работает по принципу домкрата. Электродвигатель создаёт давление жидкости в системе, гидроцилиндр толкает кабину вверх. На спуске электричество не потребляется. Этот вид лифтов не имеет противовесов и отличается бесшумностью. Но из-за высокого давления в гидравлической системе требует квалифицированного обслуживания и мощной силовой установки.

3. Кабина пневматического лифта работает как поршень. Для движения лифта вверх в аэрошахте над кабиной мощными вентиляторами создаётся разрежение воздуха. В результате повышенное давление под кабиной толкает её вверх. Для спуска давление сверху и снизу кабины выравнивается, и она плавно опускается вниз.

Пневматический лифт своими руками

Теперь зададим себе вопрос: как сделать лифт своими руками в доме, посильно ли это для рук и для кошелька?

Для пневматического лифта необходимы комплектующие, которые практически невозможно сделать своими руками. Если покупать готовые или заказывать их изготовление, теряется сама идея изготовления лифта своими руками. Да и окончательная стоимость округлится до такой цифры, что приобретение и монтаж готового аэролифта обойдется дешевле.

Ни одна автомастерская не обходится без автомобильного подъёмника. Оборудование доступно на рынке в большом многообразии моделей от местных и зарубежных производителей. Установленный в автосервисе автолифт окупится быстро, но приобретать автоподъёмник для личных нужд – глупые расходы. Тем более что реально построить автомобильный подъёмник своими руками.

Разновидности автоподъёмников

Хозяева личных машин прекрасно осознают, как стремительно повышаются цены на содержание и обслуживание такого транспорта ежегодно. Толковым решением станет самостоятельный ремонт машины тогда, когда это позволяет сделать квалификация и опыт. Отдельный инструмент уже есть в гараже автолюбителей, а с помещением для ямного ремонта и оборудованием дела обстоят по-иному. Впрочем, некоторые важные устройства (например, автоподъёмник для гаража) можно создать самостоятельно.

Прежде чем выбирать чертёж для будущего подъёмника, стоит проанализировать существующие версии оборудования и избрать наилучшую для вашего гаража. Подъёмники бывают:

  • одностоечными и двустоечными;
  • гидравлическими;
  • реечными;
  • пневматическими;
  • винтовыми.

Преимущества одностоечных вариаций состоят в компактных габаритах – безупречный вариант для применения в небольшом гараже. Двустоечный подъёмник предоставит возможность реализовать ремонтные работы любого уровня сложности.

Гидравлический автомобильный подъёмный кран практичный. Надо наблюдать за уровнем жидкости в сальниках. Реечный подъёмник имеет простую конструкцию и защиту деталей от загрязнений. Для результативной работы пневматического крана нужно купить насос. А винтовая версия характеризуется низкой грузоподъёмностью и высотой подъёма, потому её стоит рассматривать последней.

Лучшая конструкция устройства

Ваш будущий самодельный домкрат для автомобиля должен иметь определённую конструкцию. Двустоечный механизм (есть варианты с электромеханическим или электрогидравлическим приводом) используется повсюду. Первый состоит из резьбового вала с несущей гайкой. Вал вращается посредством электрического двигателя с редуктором.

Во втором случае вал заменён гидроприводом. А также неплохо зарекомендовал себя в деле ножничный подъёмник. В качестве «ножниц» выступают специальные рычаг и. Подъем груза осуществляется гидравлическими приводами с электромоторами. Каждая конструкция может подойти для ваших конкретных условий использования. Любая рассмотренная установка оказывается довольно сложной, чтобы соорудить подобный автомобильный подъёмник для гаража своими руками. Ведь даже при создании мотоподъемника возникают трудности, а здесь задача значительно усложняется.

Важные моменты техники безопасности

Вы должны быть готовы к тому, что создание полезной системы (самодельного подъёмника в гараж) будет сопряжено с существенными финансовыми расходами и сложностями в изготовлении. Но главное – необходимость строгого соблюдения правил безопасности. Среди них:

  • исключение риска травмы во время работ по изготовлению устройства;
  • обеспечение запаса несущей способности оборудования;
  • создание стопорных механизмов.

Особого внимания заслуживает последний пункт, ведь подобные приспособления защитят от последствий нештатных ситуаций. Лучше их предвидеть и регулярно проверять состояние вала и гайки при электромеханическом приводе, а для электрогидравлического оборудования важна проверка наличий повреждений цилиндров и шлангов.

Подъёмник-опрокидыватель

Чтобы избежать расходов и массы сложностей, можно отдать предпочтение простому гаражному подъёмнику-опрокидывателю. Устройство позволит накренить автомобиль набок, а угол наклона может варьироваться от 45° до 60°. Этого вполне хватит для большинства ремонтных работ.

Чтобы соорудить такой агрегат, придётся создать и соединить ряд частей: переднюю стойку, балки (верхнюю, нижнюю, заднюю), башмак. Также потребуются различные соединительные элементы. Понадобится много работать с металлом, поэтому обязательно наличие специального инструмента – сварки, болгарки и дрели с набором свёрл по металлу. Основной материал для работы – это 4-миллиметровые листы стали, уголки и втулки.

Начинать изготовление домкрата стоит с основания – башмака. Он обязательно производится из стали и в полном соответствии чертежу. Важно добиться свободного движения башмака по передней стойке в вертикальной плоскости. Стойка являет собой два квадрата, которые свариваются из уголков 32 длиной минимум 1500 мм. Они объединяются посредством отрезков уголков, а расстояние между ними не должно препятствовать свободному перемещению верхней балки. После нужно просверлить отверстия, предназначенные для опорной трубы и пальцев – металлических фиксаторов верхней балки и башмака.

Создание верхней балки

Далее приступайте непосредственно к созданию верхней балки. Для нее берите два уголка 1,5 м и сваривайте их в П-образный профиль. Еще необходимо посередине вварить вставку из металла, что обеспечит фиксацию домкрата. Балка будет готова, когда к профилю вы приварите пластину соответствующей длины и высоты. Результат – прямоугольная балка. Один её конец надо наглухо заварить – к нему будет крепиться втулка , а направляющие для домкрата привариваются к другому концу.

Площадка для балки создаётся из стального листа. Вы можете загнуть его стороны, чтобы получить подобие коробки, или приварить стенки этой самой конструкции. Внутри площадки будет находиться кусок дерева нужных размеров, что фиксируется крепежом, а поверх дерева монтируется резина. К балке площадка крепится посредством предварительно приваренной проушины.

Завершающий этап

Чтобы машина надёжно поддерживалась с противоположной поднимаемой стороны, необходима задняя балка. Её сваривают из 4 уголков 32, 1500 мм длиной, чтобы в итоге получился квадрат длиной с машину. Балки соединяются между собой посредством специального узла на задней балке. Нижняя балка также создаётся из уголков и соединяется со стойкой и задней балкой. Дело останется за малым: изготовить пальцы-ступоры и установить домкрат. В итоге у вас получится эффективный опрокидыватель.

Самодельные подъемные устройства — это незаменимый инструмент для гаража, в котором планируется проведение серьезного ремонта автомобиля. При помощи такого вспомогательного приспособления можно легко извлечь двигатель машины, приподнять край кузова или даже весь автомобиль.

Простые в изготовлении самодельные подъемные механизмы в несколько раз облегчают и ускоряют работу не только в гараже, но и возле дома. Они незаменимы при строительстве и ремонте, перемещению строительного мусора, разгрузке тяжестей.

Виды подъемных механизмов

Прежде чем приступить к сборке гаражного крана своими руками, следует выбрать, какой механизм подойдет вам лучше всего. Машины для поднятия грузов относятся к довольно важной категории промышленного и бытового оборудования. Они предназначены для перемещения различных грузов в вертикальном или наклонном направлении. Полезная для автомобилистов функция — возможность двигать подвешенный на крюке груз в сторону, освобождая тем самым место для работы. Проектируя подъемник для авто, желательно дополнить его подобной опцией — так вы сможете расширить перечень действий, производимых в гараже.

Приобретение уже готового подъемника тянет за собой значительные финансовые расходы, так что многих владельцев гаражей интересует вопрос того, как самому сделать подобный механизм. Для начала следует разобраться, какие типы устройств существуют, чем они отличаются друг от друга, и какими функциями обладают. Классификацию производят по различным признакам: принципу действия, назначению, типу привода. Рассмотрим самые распространенные типы подъемных машин:

  1. Блоки — ручные механизмы, которые для поднятия груза используют только силу человеческих мускулов. Строение блока известно еще из школьной программы: он состоит из колеса с углублением вокруг, вращающегося вокруг неподвижной оси. Сквозь углубление проходит канат, веревка или металлическая цепь. Сила, необходимая для поднятия тяжестей, уменьшается в геометрической прогрессии вместе с увеличением количества блоков в системе.
  2. Домкрат — простое рычажное устройство, используемое для приподнимания одной стороны автомобиля. Домкраты могут быть как ручными, так и гидравлическими, пневматическими и электрическими.
  3. Таль — ручное или механизированное приспособление, состоящее из системы связанных между собой блоков. В зависимости от количества отдельных колес (шкивов), тали делят на двух-, трех-, четырехшкивные и т. д. Максимальное количество шкивов, которые используют подобные устройства — 12. Промышленная разновидность тали — полиспаст часто используется для перемещения грузов на кораблях.

Помимо стандартных подъемных устройств существуют специализированные установки:

  1. Тельфер являет собой усовершенствованную таль, оборудованную электрическим приводом. Благодаря такому дополнению, увеличивается мощность и грузоподъемность механизма, а при размещении тельфера на горизонтальной двутавровой балке появляется возможность передвижения грузов вдоль помещения.
  2. Журавль — элементарное приспособление, которое работает по принципу рычага. К одному концу рычага крепят крюк для подвешивания груза, а к противоположному — противовес. Высота поднятия грузов во многом зависит от положения самого механизма, так как длина хода рычага остается небольшой. При помощи журавля можно не только поднимать тяжести, но и перемещать их вдоль траектории, описываемой радиусом рычага. Часто журавль с успехом заменяет подъемный кран, но по причине больших габаритов использование его в гараже не практикуется.

Какими характеристиками должен обладать гаражный подъемник

Так как устройство будет использоваться в довольно стесненных условиях стандартного гаража, к нему выдвигаются определенные требования. Во-первых, оно не должно быть слишком большим — такой автомобильный подъемник, несмотря на высокую мощность, занимает много места, что очень нежелательно на такой небольшой площади. Во-вторых, рекомендуется отдавать предпочтение механизмам с небольшим вертикальным ходом, иначе вы рискуете упереться им в потолок.

Второе требование — грузоподъемность. Ее рассчитывают, отталкиваясь от видов работ, для которых разрабатывается автоподъемник. От предназначения зависят и габариты механизма. Если для обычной замены колеса подойдет и обычный домкрат, то для более масштабных работ понадобится автомобильный подъемник с платформой, хотя для таких ответственных действий рекомендуется прибегать к помощи профессиональной техники.

Материалы и инструменты

Конструируя подъемник для гаража своими руками, нужно иметь в арсенале не только чертежи будущего устройства, но и вооружиться набором инструментов и качественных, устойчивых к нагрузкам материалов. Прежде всего вам понадобятся:

  • сварочный аппарат;
  • болгарка с отрезным кругом по металлу;
  • болты и гайки для крепления;
  • стальные трубы диаметром 40-50 мм;
  • стальной уголок или профилированная труба сечением 35-40 мм;
  • трос;
  • самодельная лебедка для гаража (ее можно и приобрести, вариант заводского производства будет отличаться большей надежностью).

По мере того, как запланированная самодельная лебедка для гаража будет воплощаться в реальность, список комплектующих к ней может немного измениться, в зависимости от ваших конкретных требований к устройству механизма.

Для небольших помещений, гаражей, автомастерских многие устанавливают гидравлический подъемный механизм. Сейчас некоторые мастера изготавливают ножничный подъемник своими руками.

Выбираем конструкцию

Рассмотрим, как сделать подъемник для автомобиля. Это приспособление применяют для фиксации автомобиля и его подъема на некоторую высоту, чтобы обеспечить доступ к ходовой части, подвеске, механизмам машины.

Сначала выбирают схему подъемника. Наиболее популярны приспособления с 2 стойками. Такая конструкция может иметь электромеханический привод. Бывают конструкции с несколькими стойками, они лучше распределяют нагрузку. Ножничная конструкция представляет собой платформу с системой рычагов.


Это приспособление может иметь электромеханический привод, который будет передавать нагрузку. Делать самодельный подъемник нужно с учетом того, чтобы устройство было безопасным и надежно удерживало автомобиль. Необходимо учитывать, что при выполнении работ мастер будет находиться под машиной, масса которой превышает тонну.

Создание подъемника

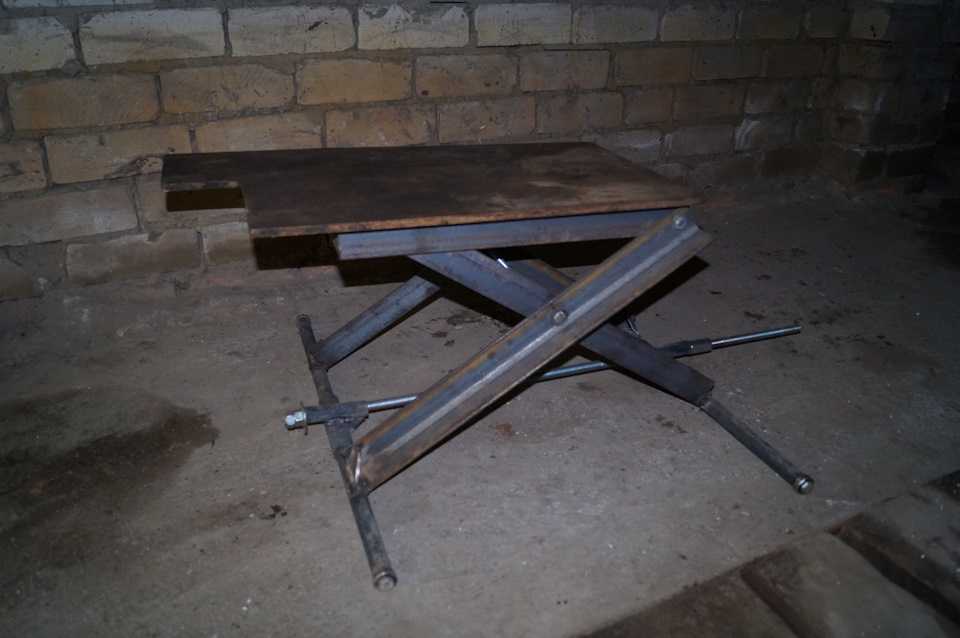

Прежде чем изготовить ножничный подъемник своими руками, чертежи и схемы конструкции нужно составить обязательно. На чертеже должны быть указаны размеры всех деталей и показаны места сварки узлов и систем создаваемой конструкции.


Инструкция по изготовлению своими руками конструкции подъемника ножничного автомобильного:

  1. Сначала создают опоры с применением стальных уголков, которые забивают в прочную стену.
  2. На эти уголки устанавливают плиту толщиной 1 см и фиксируют ее болтами.
  3. Передача нагрузки будет осуществляться посредством системы гидравлических цилиндров. Сейчас легко можно найти такие механизмы, так как они используются в разных устройствах.
  4. В плите проделывают отверстия для цепи, потом ее вдевают и замыкают.
  5. На валу редуктора устанавливают шпонку.
  6. Затем на выходной вал устанавливают звездочку, которая подходит для работы с цепью.
  7. В плите выполняют 2 отверстия для пропуска цепи, на конце которой устанавливают стальной крюк.


Полученную конструкцию можно использовать в частном гараже для подъема небольшого автомобиля. Подъемное устройство позволит самостоятельно выполнять осмотр и ремонт ходовой части автомобиля и других механизмов и систем.

Что лучше: собрать подъемник самостоятельно или купить

Люди часто собирают подъемник самостоятельно, потому что новая заводская конструкция стоит дорого. При этом нужно учитывать, что сделать самодельный подъемник — не всегда простая задача. Кроме того, если конструкция собрана неправильно, то ее использование может быть опасно.


Установленный автомобиль падает с устройства, если:

  • вес автомобиля показывает нагрузку, которую самодельный подъемный агрегат не может удержать;
  • плохо работает механизм фиксации;
  • опорное устройство не выдерживает имеющуюся нагрузку;
  • у самодельного устройства неправильно установлены опоры, или они слабо закреплены.

Также сложности при создании устройства возникают потому, что некоторые элементы конструкции нельзя выполнить без специального оборудования. Например, трудно изготовить ходовые винты большой протяженности. Поэтому самостоятельно выполнить данную конструкцию достаточно трудно. Многие мастера вместо этого приспособления делают опрокидыватель для автомобиля, так как он проще изготавливается.

Самодельные подъемные устройства в настоящее время приобретают все большую популярность. При строительстве, при работе в гараже приходится часто перемещать грузы большого веса. В строительстве ручная транспортировка занимает значительное время, и не всегда удается установить пандусы или леса. В любом случае гораздо проще и эффективнее пользоваться подъемниками.

Схема подъемного крана

То же касается и автомобильной темы, гараж с подъемником гораздо удобнее в эксплуатации. Наиболее простые подъемники представляют собой обыкновенную балку, жестко закрепленную одним концом, а на втором конце устанавливается подвижный блок. Через блок перекидывается веревка, с помощью которой грузы затягиваются вручную.

Такой самодельный подъемник достаточно прост в изготовлении, но с практической точки зрения очень неудобен. Во-первых, груз поднимается все равно вручную, а во-вторых демонтаж и монтаж балки с одного места в другое занимает еще больше времени, чем простое перетаскивание тяжестей. Подобные механизмы применяются в рубленых домах.

Материалы и инструменты:

  • столбовые опоры;
  • деревянная верхняя балка;
  • металлическая направляющая;
  • колесо-шкив;
  • подшипники;
  • цепная таль;
  • распоры;
  • шкив;
  • сварочный аппарат.

Если вопрос о том, как самому сделать подъемник для сруба, заставляет задуматься, то вот достаточно простое решение. На 2 вертикально вкопанные столбовые опоры устанавливается верхняя балка длиной чуть больше длины будущего строения. Такой зазор дает возможность перетаскивать бревна непосредственно от штабеля к месту установки.

Деревянную балку необходимо сверху снабдить металлической направляющей, по которой будет двигаться механизм. Далее технология проста, колесо-шкив на подшипнике соединяется с Г-образной металлической деталью, к другому концу которой прикрепляется ручная цепная таль грузоподъемностью не менее 750 кг. Такой минимум объясняется тем, что вес тридцатисантиметрового в поперечнике сруба колеблется от 270 до 400 кг, в зависимости от влажности древесины.

Столбы для такой конструкции должны быть не менее 20 см в поперечнике, и балка, из расчета нагрузки, представляет собой брус не менее чем 15Х20 см в поперечном срезе.

Направляющая представляет собой отрез арматуры, к которой через равные расстояния, не более полуметра, привариваются кончики гвоздей. Они и будут прикреплять направляющую к деревянной балке.

Балка закрепляется на пару десятков см в сторону от столбов, чтобы избежать сцепки транспортировочного устройства и столба.

Для укрепления конструкции на прибитую балку устанавливаются распоры. Если высота столбов 4-5 м, то для устойчивости их необходимо вкопать в землю на 1 м и установить распоры с той стороны, в которую идет сдвиг балки.

Шкив, желательно чтобы он имел бортики, надевается на направляющую и подъемник готов к работе.

Самодельный подъемный кран

При индивидуальном строительстве не обойтись без подъемного крана, который также можно сделать при необходимости своими руками.

Самодельный кран поможет монтировать перекрытия, фундамент и все остальные элементы конструкции, благодаря своей способности опускаться ниже нулевой отметки на 2,5 м и подниматься на высоту порядка 2 м.

Такой кран позволяет транспортировать груз на расстояние в пределах 3 м. Для домашнего строительства должно хватить предложенных возможностей.

В такой конструкции не предусмотрен поворотный механизм, так как кран не рассчитан на грузы более 300 кг и легко поворачивается вручную вместе со всей конструкцией.

Для того, чтобы сделать подъемный кран своими руками, понадобится:

  • 4 телескопических трубы внешним диаметром 140 мм,
  • трехметровая двутавровая балка,
  • металлические уголки для опорных конструкций,
  • тельфер или ручная лебедка.

Самодельный подъемный кран

Телескопические трубы попарно свариваются с концами балок, состоящих из двух примыкающих уголков длиной 1,5 и 0,5 м, таким образом, получаются 2 П-образные конструкции, которые для устойчивости свариваются балкой по основанию и укрепляются треугольными распорами.

К меньшей раме, которая будет выполнять функцию задней опоры крана, привариваются дополнительные опорные уголки, препятствующие опрокидыванию будущего подъемного устройства.

По центру нижней части горизонтальных балок приваривается двутавровая балка так, чтобы меньшая рама находилась на краю двутавра, а большая чуть дальше 1,5 м от меньшей.

К нижней части двутавра крепится лебедка, которая будет горизонтальным передвижным устройством, тогда как телескопическая система поможет перемещать грузы в вертикальном направлении.

Подъемник в гараже

Как изготовить самодельный подъемник в гараже? Автолюбители достаточно часто прибегают к самостоятельному ремонту транспортного средства, а снять автомобильный двигатель вручную — задача не из легких.

Для таких целей просто необходимо иметь гаражный подъемник, пусть даже сделанный своими руками. Система разборной кран балки не займет много места, и делается из:

  • поперечной трубы,
  • квадратных стоек на треугольных опорах, оснащенных колесиками,
  • ручной лебедки.

Труба вставляется в крепления, приваренные к верхней части стоек и закрепляется болтами. Лебедка приваривается к вертикальной стойке, а к балке привариваются 2 ролика, по которым движется трос от лебедки. Лебедка в гараж тоже с легкостью делается своими руками.

После использования самодельная кран балка разбирается на 2 опоры и поперечную балку, которые помещаются в любом углу гаража. Преимущество такой кран-балки состоит в том, что ее создание не требует специальных навыков и материалов, все можно найти под рукой.

К тому же кран-балка позволит поднимать и транспортировать в пределах гаража грузы до 800 кг.

Самодельная лебедка для гаража. Конструкция лебедки предполагает наличие барабана с тросом, который крепится на валу к каркасу из труб квадратного сечения. На внешний край барабана крепится большая звездочка, а малая на цепной передаче крепится к электроприводу. Если лебедка планируется ручная, то к валу, на котором закреплен барабан, прикрепляется рукоятка.

Автоподъемник в гараже. Для починки автомобиля в гараже должна быть предусмотрена яма или эстакада, но проще организовать подъемник. Хоть это и достаточно рискованное мероприятие, но оборудовать подъемник в гараже своими руками имеет практический и экономический смысл.

Наиболее простой автоподъемник представляет собой уже описанный мостовой кран с лебедкой, в таком случае после подъема на необходимую высоту авто ставится на платформы. Но есть риск обрыва троса, поэтому существует другой гаражный подъемник.

Для изготовления ножничного подъемника понадобятся:

  • швеллера, из которых изготавливается площадка и основание,

а для изготовления ножниц подойдут:

  • двутавровые балки,
  • гидроцилиндр,
  • втулки,
  • насос,
  • распределитель на две секции.

Балки скрепляются втулками по принципу ножниц, а гидроцилиндр с ручкой помогает поднять ножницы на нужную высоту.

экспертов рекомендуют эти автомобильные подъемники для вашего домашнего гаража или магазина

Введите ключевые слова для поиска

Главные новости дня

1

Hyundai Elantra N 2022 года выпуска Stealth Performance

2

Honda представила еще один электромобиль, который не появится в США

3

Кой Гиббс, отец Xfinity Champ Ty, умер в возрасте 49 лет

4

Встреча 25 лучших бимеров винтажного BMW SoCal

5

Гонки Autoweek на телевидении с 7 по 13 ноября

Наши автомобильные эксперты выбирают каждый продукт, который мы представляем. Мы можем зарабатывать деньги на ссылках на этой странице.

Эти подъемники идеально подходят как для любителей, так и для профессионалов.

По Hearst Autos Gear Team

Автоуик

Если вы ремонтируете свой автомобиль более трех-четырех раз в год, возможно, пришло время инвестировать в хороший автомобильный подъемник. Существуют всевозможные стили в зависимости от вашего рабочего пространства, будь то домашний гараж или полноценный магазин.

Лифты помогут вам сэкономить драгоценное время, помогая выполнять ремонт быстрее и эффективнее. Даже если вы работаете над медленным восстановлением или храните свою гордость и радость на зиму, подъемники — отличный вариант.

Мы поговорили с экспертами компании Forward Lift, ведущего производителя автомобильных подъемников из Мэдисона, штат Индиана. Наряду с их рекомендациями, мы опирались на собственный мучительный опыт, чтобы предложить вам лучшие варианты. Так что забудьте о домкратах и ​​подставках; лифт сэкономит вам драгоценное время и, возможно, даже посещение мануального терапевта.

8 домкратов для любого бюджета

Stark USA

Гидравлическая рампа для транспортных средств

215 долларов на АМАЗОН

Быстрый домкрат

Портативный автомобильный подъемник

1525 долларов США В ДОМАШНЕМ ДЕПО

Передний подъемник

Ножничный подъемник средней высоты

МАГАЗИН НА FORWARDLIFT.COM

Передний подъемник

Легкий складской подъемник

МАГАЗИН НА FORWARDLIFT.COM

МаксДжакс

Двухстоечный автомобильный подъемник средней высоты

3640 долларов в домашнем складе

Передний подъемник

Двухстоечный подъемник

МАГАЗИН НА FORWARDLIFT. COM

Бендпак

Двухстоечный подъемник XPR-9S

МАГАЗИН НА BENDPAK.COM

Передний подъемник

Четырехстоечный подъемник

МАГАЗИН НА FORWARDLIFT.COM

Команда Hearst Autos Gear Команда Hearst Autos Gear стремится предоставить вам самые лучшие автомобильные инструменты, запчасти и аксессуары, основываясь на опыте редакторов Car and Driver, Road & Track и Autoweek.

Amazon и Walmart отказываются от ранних предложений в Черную пятницу

Новичок в покупке инструментов? Вот некоторые рекомендации

Как уберечь тварей от жевания деталей вашего автомобиля

Наши любимые автомобильные книги для детей, любящих автомобили

Самые крутые подарки для любителей Porsche

Путеводитель по подаркам: инструменты и гаражное снаряжение

Лучшие подарки для фанатов NASCAR

28 лучших подарков для любителей джипов

Предупреждение о сделке: сэкономьте более 50% на этом считывателе кодов

Испытано: лучшие автокресла-бустеры

Аренда лифтов и отсеков – Gearhead Garage Inc

Gearhead Garage предлагает помощь в ремонте автомобилей, гибкие услуги по аренде подъемников и плоских отсеков для самостоятельного ремонта (сделай сам) или помощь одного из наших сертифицированных механиков в ремонте. Выполнение собственной работы в наших арендных боксах — отличный способ сэкономить деньги, а также получить доступ к оборудованию, необходимому для правильного выполнения работы. Gearhead Garage — один из немногих самодельных гаражей, который не находится на военной базе в районе Колорадо-Спрингс! Для бронирования подъемника требуется депозит в размере 25 долларов США, а для плоского отсека — 15 долларов США. Депозит будет возвращен в случае отмены за 24 часа до назначенного времени.

Каждый отсек имеет стандартный ящик для инструментов из 301 предмета, доступ к силовым и воздушным шлангам, перчатки и средства защиты глаз, жидкость и утилизацию деталей, трансмиссионный домкрат, подъемник двигателя, подставку для двигателя, напольные домкраты.

1. Покупатели должны будут предъявить удостоверение личности с фотографией и подписать Заявление об освобождении от ответственности, а также подтвердить свое согласие и полное понимание того, что этот Магазин не будет нести ответственности и/или обязательств перед своими Покровителями за травмы, полученные покупателем при использовании помещений Магазина. , инструмент, оборудование при выполнении ремонтно-эксплуатационных работ в Цехе.

2. Все посетители должны быть старше 12 лет, все несовершеннолетние до 18 лет должны постоянно находиться в учреждении в присутствии родителей.

3. В любой момент времени в зоне залива может находиться не более 3 посетителей.

4. Алкоголь в помещении запрещен. Любому клиенту, подозреваемому в употреблении алкоголя или любого типа предписанных или не назначенных лекарств или наркотиков, будет предложено немедленно покинуть учреждение.

5. Все посетители должны посмотреть видео продолжительностью 2:50, посвященное безопасности в гараже.

6. При выполнении любых автомобильных работ или использовании оборудования необходимо постоянно носить защитные очки на Объекте.

7. Запрещается находиться на территории Объекта в обуви с открытыми пальцами.

8. НЕМЕДЛЕННО сообщайте персоналу Gearhead Garage INC о любых разливах.

9. Курение на территории учреждения ЗАПРЕЩЕНО.

10. Ветошь следует выбрасывать в соответствующие контейнеры. НЕ выбрасывайте их в мусор.

11. ТОЛЬКО сотрудникам Gearhead Garage INC разрешается ввозить, вывозить или ввозить автомобили на Объект. Клиенты НЕ могут управлять каким-либо транспортным средством, въезжать, выезжать или находиться внутри Объекта.

12. ТОЛЬКО сотрудникам Gearhead Garage INC разрешается ставить автомобили на автомобильный подъемник и снимать их. Клиентам ЗАПРЕЩАЕТСЯ изменять положение автомобильных подъемных рычагов после того, как автомобиль поставлен на подъемник.

13. Клиенты несут ответственность за все инструменты и оборудование, предоставленные им для использования. Все инструменты и оборудование должны быть очищены и возвращены в том же состоянии, в котором они были предоставлены.

14. Используйте правильный инструмент для правильной работы. НЕ ЗЛОУПОТРЕБЛЯЙТЕ ИЛИ НЕПРАВИЛЬНО ИСПОЛЬЗУЙТЕ ИХ. Например: Не используйте головку ручного инструмента для ударного гайковерта и т.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
