Принцип работы башенных кранов и почему он не падает

Для правильной и безопасной эксплуатации большегрузной строительной техники мало знать особенности ее конструкции. Здесь еще очень важно разобраться с принципом работы на стройке. Почему не падает башенный кран – это один из основных вопросов, которые очень интересуют неопытного человека. По опыту, не каждый опытный крановщик может на него ответить. Но, как показывает практика, безопасная эксплуатация механизмов невозможна без определенных теоретических знаний. Так вот, секрет устойчивости масштабной строительной техники в особенностях ее конструкции. В центре каждой квадратной секции диагонали пересекаются с вертикальными стойками. Законы физики: точки силы проходят по всей конструкции, сверху вниз, обеспечивая ей невероятную прочность.

Отдельно стоит отметить, что купить башенный кран в Казахстане в настоящее время относительно просто. Многоэтажное строительство без использования башенных кранов просто не представляется возможным.

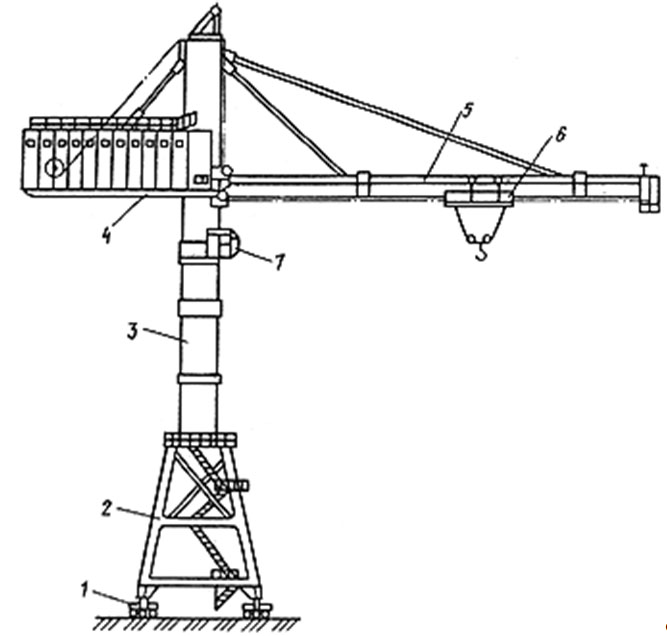

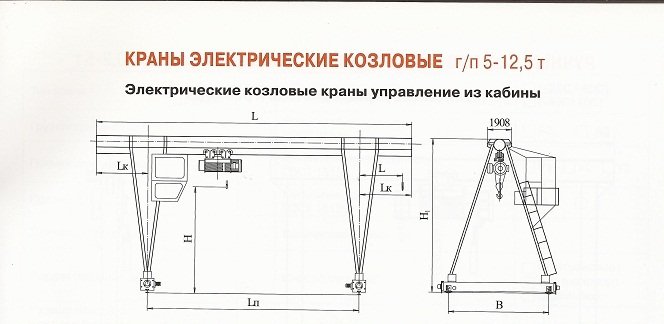

Конструкция башенного крана

Основной элемент многотонной техники – башня. Ее установка возможна как на недвижимой опоре, так и на мобильной. Но исключительно монтажом башни, сборка грузоподъемного механизма, который легко поднимает многотонные бетонные блоки, не ограничивается.

Вверху основного элемента закрепляется стрела. Ее монтирование путем объединения отдельных модулей отражается на комфорте регулировки. Стрелы башенных кранов в современном исполнении двигаются не только в горизонтальной, но и вертикальной плоскости. Такая особенность конструкции облегчает работу машинисту крана, делая технику более мобильной.

Как правило, стрела оборудуется грузоподъемным механизмом в виде крюка. Для сравнения: грейферные или скреперные башенные краны если и встречаются, то речь идет об индивидуальном проекте. В основном, с основными работами при строительстве удается справиться при помощи крюка.

Рабочее место крановщика устанавливается на пересечении со стрелой. Такое расположение кабины помогает работнику контролировать процесс перемещения груза. Конструкция рабочей кабины также имеет свои особенности. Высокопрочные стекла не только выдерживают давление ветра, скорость которого на высоте достигает весьма серьезных показателей, но и открывают работнику обзор.

В ряде исключительных случаев «вира», «майна» и другие специализированные команды крановщику подаются по рации. Как правило, работники контролируют перемещение груза визуально, поэтому хороший обзор – это не прихоть, а необходимость. При помощи вышеизложенной информации можно найти ответ на вопрос: как устроены башенные краны.

Принцип работы

Принцип работы башенных кранов, если детально разобраться со всеми нюансами, отличается своей простотой. Здесь весь секрет в работе верхнеповоротного и нижнеповоротного механизмов. Они дают возможность стреле делать полный оборот вокруг своей оси. Пультом машинист крана регулирует движение грузовой тележки.

Тип крана зависит от особенностей используемого поворотного механизма. Верхнеповоротная техника имеет большую высоту подъема и грузоподъемность. Расположение нижнеповоротного механизма в основании башни существенно сокращает максимальную высоту подъема груза.

Работа строительной техники

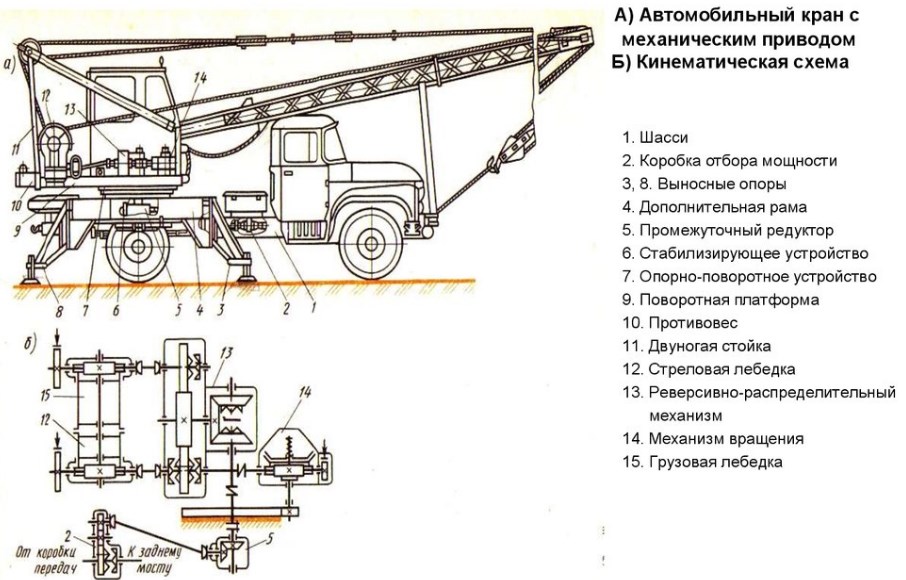

На чем работает башенный кран – это один из важных вопросов при эксплуатации высокотехнологичного механизма. В современном мире, как правило, привод крана работает от электричества. В конструкции привода реализованы несколько двигателей, каждый из которых отвечает за свой тип нагрузки. Важным составляющим элементом остается и гидравлический подъемник. Его работа зависит от исправной эксплуатации мотора.

Типы нагрузки, за которые отвечают двигатели:

• подъем груза на заданную высоту;
• вращение стрелы;
• перемещение платформы.

Исправная работа привода отражается на качестве и безопасности всех видов выполняемых работ. Именно поэтому машинист перед началом работы в обязательном порядке выполняет ревизию техники, проверяя исправность работы всех основных механизмов. Опыт показывает, что выполнение этого несложного правила пусть и занимает время, но, в целом, помогает избежать непредвиденных аварий и простоя на стройке.

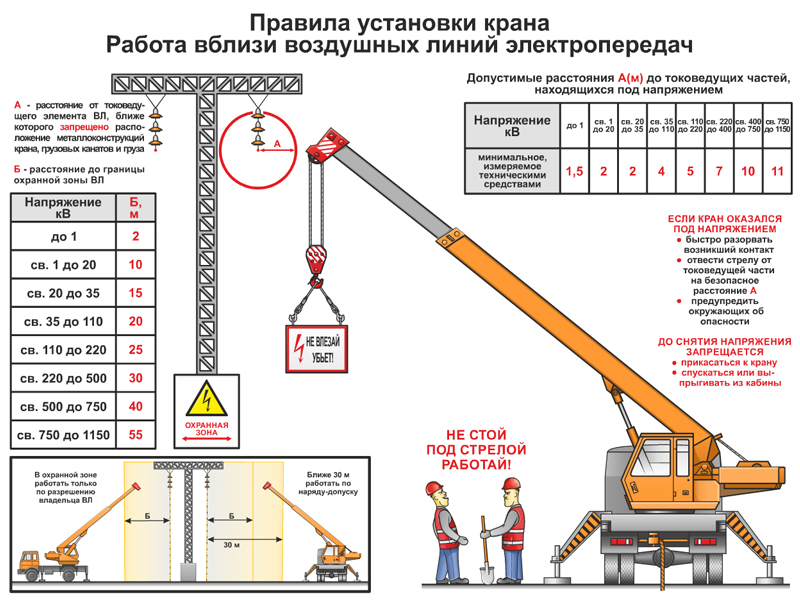

Монтаж большегрузной техники

Краны, являющиеся необходимыми механизмами для перемещения большого тоннажа, требуют соблюдения внимательности и осторожности при монтаже. Монтаж башни заключается в последовательном соединении составляющих конструкции. Как правило, речь идет о модулях своеобразно решетчатой структуры. Соединяются составные части болтами, выдерживающими большую нагрузку.

Башня автокранов, для сравнения, автоматически принимает заданное положение. Управляет выдвижением и сборкой крановщик при помощи специального пульта.

Одним словом, эксплуатация башенных кранов в современном исполнении существенно облегчает выполнение работ даже при масштабном строительстве. Да и купить мобильную большегрузную технику сейчас относительно просто: ассортимент и цены способствуют правильному выбору.

Мы готовы помочь в выборе башенных кранов.

Доставим и установим кран на ваш объект.

Если возникли вопросы, то смело обращайтесь по телефону: 0 800 08 09 588

Пишите на электронную почту: [email protected]

Задавайте вопросы в Facebook

Также советуем посмотреть видеоблог нашей компании, где вы узнаете много нового и интересного — YouTube

Назад

Как устроена кабина башенного крана – все про устройство кабины

При выполнении строительных работ на крупных объектах и необходимости осуществлять погрузку крупных контейнеров используется башенный кран. В ситуации с большой высотой и стоимостью как оборудования, так и грузов, перемещаемых при помощи крана, инженеры позаботились о точности и удобстве управления. Башенные краны в любое время года работают на открытом воздухе, что обусловило необходимость использования выносной и встроенной конструкции.

• Выносные кабины имеют следующие особенности:
• размещение конструкции вне основы крана;
• может быть оформлена как самостоятельный узел;
• допускается демонтаж для ремонта без разборки всего крана.

Встроенная конструкция отличается:

• кабина является частью конструкции как неразъемное соединение;
• необходимость ремонта с частичным демонтажем всей конструкции;
• отсутствие возможности утепления из-за наличия щели в потолке и полу. Через отверстие пропускается грузовой канат.

В кабине башенного крана лобовое стекло сделано во всю высоту конструкции из-за необходимости контролировать движение механизма без потребности вставать с места. Угол обзора дает возможность видеть куда движется крюк. Для выполнения работ в темное время суток предусмотрен мощный фонарь, защищенный противоударным стеклом.

Органы управления

В передней части кабины или по бокам находится приборная панель, позволяющая выполнять все функции. Современные модели кранов оборудованы мониторинговыми системами. Они подают звуковой сигнал оператору, который приближается близко к границе рабочей зоны. Благодаря этому специалист своевременно остановит поворот. Новые модели кабин позволяют управлять краном удобно – кнопки и руки находятся на самом кресле, что снижает утомляемость после работы и сокращает вероятность совершения ошибки. Другие преимущества современных моделей кабин:

• возможность настройки смещения сидения – назад или вперед;
• регулировка подклокотников;
• настройка наклона сидения.

Контроль параметров крана выполняется при помощи сенсорных кнопок и дисплея, на который выводятся все важные показатели. Экран не засвечивается при ярком солнечном свете. Смотреть на дисплей можно под любым углом.

Комфорт операторов

Рабочее место оператора крана больше не является исключительно ограниченным пространством, где сотруднику нужно быть сконцентрированным исключительно на перемещении грузов. После входа внутрь кабины оператор может разместить свои вещи в специальный отсек, предусмотренный конструкцией. Например, там может находиться верхняя одежда и еда. Вдобавок к этому актуальные модели имеют:

• радиоприемник, позволяющий слушать не только шум ветра на высоте и стройплощадки, но и различные станции. Дополнено радио динамиками с достаточной мощностью;
• держатель для напитков. В него можно установить банку, большой станка или бутылку до 1,5-2 литров в зависимости от исполнения емкости;
• разъемы USB для зарядки мобильных устройств;
• розетка для питания и подзарядки.

Для работы в теплое время года предусмотрен кондиционер, дающий возможность оператору пребывать в кабине без риска получить тепловой удар, учитывая длительное нахождение на высоте. При работе зимой всегда можно включить блок отопления. Циркуляцию воздуха обеспечивает вентиляционная система.

Башенные краны Liebherr обладают всеми необходимыми качествами, которые позволяют выполнять работу качественно и удобно. Устройство кабины кранов данной компании соответствует указанному описанию. Строительство будет успешным благодаря надежным кранам и кабинам.

Осмотр башенного крана Liebherr EC-H 550

Хотите получить бесплатную консультацию?

Оставьте свои контакты и мы свяжемся с вами

Как работают краны? Simple Machines & Mechanical Advantage

Без подъемных кранов большая часть нашего современного мира просто не существовала бы. В прошлом месяце мы дали вам краткий урок истории о том, когда были изобретены подъемные краны. Теперь, когда мы рассмотрели их происхождение, имеет смысл перейти только к механике работы подъемных кранов.

Хотя существует больше типов кранов, чем мы можем сосчитать, большинство из них работают по одним и тем же основным принципам. Да, между башенным краном и телескопическим погрузчиком есть заметные различия. Но, по сути, все краны работают одинаково: используют комбинацию из простые машины которые обеспечивают механическое преимущество для подъема и перемещения тяжелых грузов.

Краны работают с использованием простых машин

Простые машины — это основные инструменты, обычно без движущихся частей, которые облегчают выполнение работы. Рычаги и точки опоры, самые простые машины, насчитывают тысячи лет. Молоток с когтями — хороший пример рычага и точки опоры. При использовании когтя для извлечения гвоздя головка молотка действует как точка опоры, а ручка действует как рычаг.

Рычаг и точка опоры

Чтобы извлечь гвоздь без молотка, можно попытаться зажать его между пальцами и изо всех сил потянуть вверх. Но усилие, необходимое для того, чтобы вытащить этот гвоздь хотя бы на дюйм, вероятно, будет больше, чем вы можете собрать. Молоток позволяет вам изменить направление приложения вашей силы, толкая вперед, а не подтягивая вверх. Это также позволяет применить на меньшую силу на большее расстояние для перемещения гвоздя на один дюйм.

Отсюда механическое преимущество рычага и точки опоры. Представьте, что вы захватываете гвоздь когтем молотка и упираете головку молотка в стену, чтобы использовать его в качестве точки опоры. Чем ближе точка опоры к гвоздю, тем дальше вам придется переместить ручку, чтобы извлечь гвоздь.

В качестве примера предположим, что перемещение гвоздя на 1 дюйм требует перемещения ручки на 10 дюймов. Поскольку вы перемещаете ручку в 10 раз дальше, чем гвоздь, вам нужно приложить только 1/10 силы.

Рычаги на кранах

Краны используют тот же основной принцип для перемещения тяжелых грузов. Их длинные рычаги (стрелы) действуют как рычаги. Центральный штифт крана является точкой опоры, как головка молотка. Поднимаемый груз представляет собой силу сопротивления, как и гвоздь. А двигатель обеспечивает силу усилия, как будто вы толкаете ручку молотка.

Длина стрелы никогда не меняется, но оператор крана регулирует ее угол, чтобы поднимать, опускать и перемещать груз. Поскольку нагрузка (сила сопротивления) находится дальше от центрального штифта (точки опоры), чем двигатель (сила усилия), краны должны прикладывать большее усилие на более короткое расстояние для перемещения груза .

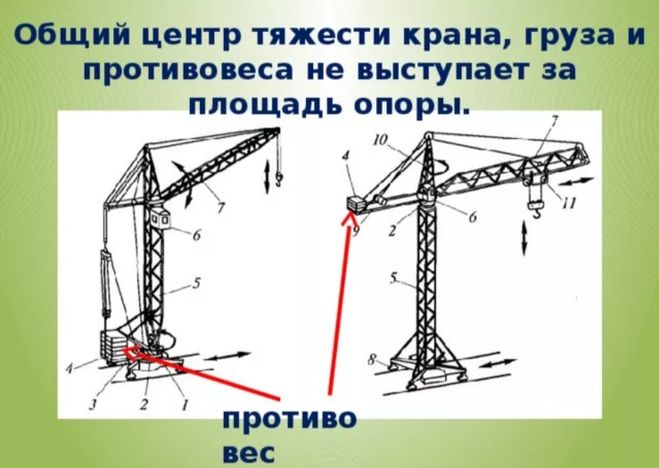

Как работают противовесы крана

При подъеме больших грузов противовесы весом в несколько сотен тонн крепятся к основанию крана, чтобы предотвратить его опрокидывание во время подъема. Груз находится дальше от центрального штифта, чем противовесы. Таким образом, чтобы удерживать кран в вертикальном положении, противовесы должны быть тяжелее самого груза.

Противовесы необходимо доставлять на место работы на собственных грузовиках. Мобильный кран не мог двигаться со всем этим весом. Кроме того, сборка крана на месте позволяет варьировать количество добавляемого противовеса для эффективного завершения проекта.

Груз самого крана также служит противовесом. Таким образом, для подъема небольших грузов крану могут не понадобиться дополнительные грузы. Однако это справедливо только для небольших автокранов, не имеющих дополнительного противовеса. Гидравлические вездеходные краны по умолчанию перемещаются как минимум с одним грузом противовеса.

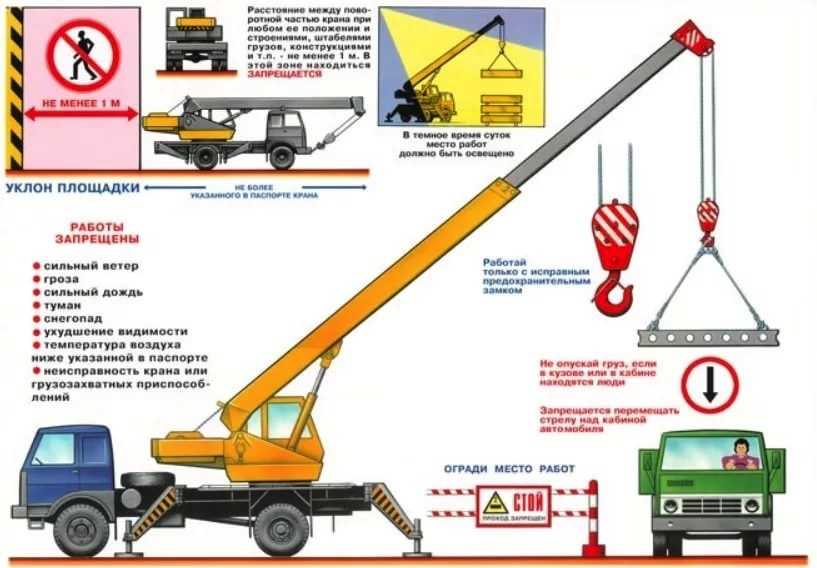

Независимо от того, требуются ли для подъема дополнительные противовесы, выносные опоры помогают уменьшить вес, необходимый для удержания крана в вертикальном положении, путем его распределения на большее расстояние. Аутригеры — это опоры, которые выступают из основания крана, поднимая его с колес для дополнительной устойчивости.

Стрела — не единственный рычаг крана. Когда для подъема требуется больший вылет, чем стрела может обеспечить сама по себе, операторы могут прикрепить стрелу к концу стрелы. Существует два принципиально разных типа удлинителей: удлинители стрелы и удлинители стрелы .

На некоторых кранах стрела всегда прикреплена к крану. Они известны как поворотные стрелы . На других моделях второй кран поднимает стрелу на место, чтобы ее можно было прикрепить к стреле основного крана. При использовании для этой цели второй кран упоминается как вспомогательный кран . Это не уникальная конструкция, а просто кран меньшего размера, который в этот день поднимает стрелу.

После установки удлинители стрелы выдвигаются прямо из стрелы. С другой стороны, подъемные стрелы могут регулировать свой угол в середине подъема. На изображении выше вы можете увидеть стрелу, выступающую из стрелы мобильного крана.

Тросы над и за стрелой представляют собой растяжки, которые используются для изменения угла наклона передней стрелы. А от задней части стрелы отходит мегакрыло, которое поддерживает устойчивость стрелы.

Когда крановщик регулирует угол стрелы, дальний конец стрелы перемещается на гораздо большее расстояние, чем ближайшая к стреле точка. Кран перемещает стрелу, прикладывая усилие к ближайшему к стреле концу. Таким образом, он должен применять большую силу на более коротком расстоянии.

Стрелы и укосины являются лучшими примерами того, как кран использует рычаги для работы. Но если вы так умны, как мы ожидаем, вы, вероятно, уже заметили, что подъемные краны сложнее молотков. Вы правы! Краны — это сложные машины, то есть они объединяют несколько простых машин в одно устройство.

Шкивы/шкивы

Краны также работают с использованием шкивов. Простейшие шкивы представляют собой не что иное, как колесо, удерживаемое на месте (фиксированное) с накинутой на него веревкой. Если вы хотите поднять груз , вы можете прикрепить один конец веревки к грузу и потянуть вниз другой конец веревки. Вместо того, чтобы обеспечивать механическое преимущество, фиксированные шкивы изменяют направление вашей подъемной силы.

Когда колесо шкива может вращаться, его называют подвижным шкивом или шкив . Они обеспечивают механическое преимущество. В отличие от фиксированных шкивов, прикрепленных к стационарным объектам, шкивы крепятся к грузу, который вы хотите поднять, или к другому шкиву. Подобно рукоятке молота, шкивы позволяют вам уменьшить силу , необходимую для подъема объекта , применяя эту силу на большем расстоянии.

Используя только один фиксированный шкив для подъема груза, сила, которую вы прикладываете к веревке, такая же, как сила, которую вы использовали бы для подъема груза без шкива. Поскольку сила не меняется, эти системы не дают механических преимуществ. Каждая секция каната, поддерживающая груз, увеличивает механическое преимущество машины .

Как вы можете видеть на приведенной выше диаграмме, система с подвижным шкивом имеет одну секцию каната, которая поддерживает нагрузку . Эта одна секция поддерживающего каната увеличивает механическое преимущество системы. Поскольку шкив/шкив вращается, канат перемещается в 2 раза дальше, чем груз, но требует в 2 раза меньше усилий для перемещения.

Система составных шкивов состоит из двух секций каната, удерживающего груз , обеспечивая еще большее механическое преимущество. Комбинируя фиксированный и подвижный шкивы, вы можете изменить силу, необходимую для перемещения объекта, и направление приложения силы.

С рычагами и шкивами общая сила необходимая для перемещения объекта на заданное расстояние никогда не меняется. Простые машины просто позволяют вам применять эту силу на большем расстоянии.

Шкивы/шкивы и краны

Краны используют системы шкивов для изменения направления силы, необходимой для подъема груза, и распределения этой силы на большее расстояние. В дальнем конце стрелы находится Шкив конца основной стрелы. Через этот шкив проходит основная грузовая линия , у которой есть еще один шкив на противоположном конце внутри грузового блока. Этот грузовой блок включает в себя крюк, удерживающий груз.

(укажите на конец стрелы крана — самую высокую точку — и обозначьте ее как «шкив конца основной стрелы». основной грузовой трос и пометьте его как «грузовой блок»)

Основной грузовой трос представляет собой стальной трос, способный выдерживать только ограниченный вес. Хотя это может показаться большим, краны часто поднимают грузы весом в сотни тысяч фунтов. Чтобы кабель не порвался под действием этой силы, 9В кранах 0005 используются шкивы для распределения веса груза по нескольким секциям поддерживающих тросов.

Если вы внимательно посмотрите на изображение выше, вы увидите две секции поддерживающего троса, проходящие между шкивом конца стрелы и грузовым блоком. Каждая из опорных секций увеличивает механическое преимущество крана, увеличивая тяговое усилие крана и общий вес, который могут выдержать тросы. Кроме того, шкивы позволяют крану прилагать меньше усилий на большее расстояние для подъема груза.

Краткий обзор того, как работают краны

Стрела крана действует как рычаг, позволяя двигателю прикладывать большее усилие на более короткое расстояние для подъема груза. Кроме того, это заставляет краны использовать противовесы, которые тяжелее груза, чтобы предотвратить опрокидывание крана во время подъема.

Стальной трос соединяет стрелу с грузом через ряд шкивов. Эти шкивы помогают распределить вес груза по нескольким опорным участкам троса, увеличивая тяговое усилие крана.

Теперь, когда вы знаете, как работают краны, помните о нас в следующий раз, когда вам предстоит работа, требующая подъема тяжестей. La Grange Crane — одна из крупнейших компаний по аренде кранов на Среднем Западе. Мы специализируемся на аренде небольших кранов, но они невелики по сравнению с башенными кранами. Наши самые большие краны достигают высоты в сотни футов и могут поднимать грузы весом более 500 тонн.

Если вы заинтересованы в том, чтобы присоединиться к отрасли, зайдите на нашу страницу карьеры крана. Мы всегда ищем пытливых умов, чтобы присоединиться к нашей растущей команде. Работа с кранами — одна из самых захватывающих профессий. Конечно, мы можем быть предвзятыми. Но чувство гордости, которое приходит от поездки по городу и наблюдения за плодами своего труда, — это то, что мы не променяем ни на что в мире.

Как работает кран?

ТЕХНОЛОГИИ — Машиностроение

Задумывались ли вы когда-нибудь…

• Как работает кран?
• Что делают краны?
• Какой вес может поднять кран?


Теги:

Просмотреть все теги

• Машиностроение,
• Наука,
• Технология,
• Кран,
• Работа,
• Строительство,
• Мобильный,
• Лифт,
• Тяжелый,
• Башня,
• Оборудование,
• Бетон,
• Стальная балка,
• Генератор,
• Факел,
• Вертикальный,
• Мачта,
• Поворотный блок,
• Шестерня,
• Мотор,
• Горизонтальный,
• Рука,
• Стрела,
• Тележка,
• Нагрузка,
• Механическая рука,
• Противовес,
• Кабина оператора,
• Простая машина,
• Точка опоры,
• Рычаг,
• Умножить,
• Сила,
• Шкив

Сегодняшнее чудо дня было вдохновлено Исааком из Фентона, штат Мичиган. Исаак Уондерс , “ Как работают краны? «Спасибо, что ДУМАЕТЕ вместе с нами, Исаак!

Подумайте о самом высоком здании, которое вы когда-либо видели. Эмпайр Стейт Билдинг? Монумент Вашингтона? Может быть, это была Шанхайская башня. Вы когда-нибудь задумывались, как люди строят такие высокие сооружения? Подумайте о том, как высоко им приходится поднимать тяжелые балки и огромные оконные стекла. Как они доставляют все эти строительные материалы так далеко?

Если вы когда-нибудь видели, как строится здание, вы знаете, что это делается с помощью подъемного крана. Эти высокие машины используются для подъема всех этих тяжелых строительных частей высоко в воздух. Во многих крупных городах краны являются такой же частью горизонта, как и сами высокие здания. Но как они работают?

Краны можно найти на строительных площадках по всему миру. Посетите место, где строят высокую башню, и вы, скорее всего, найдете башенный кран.

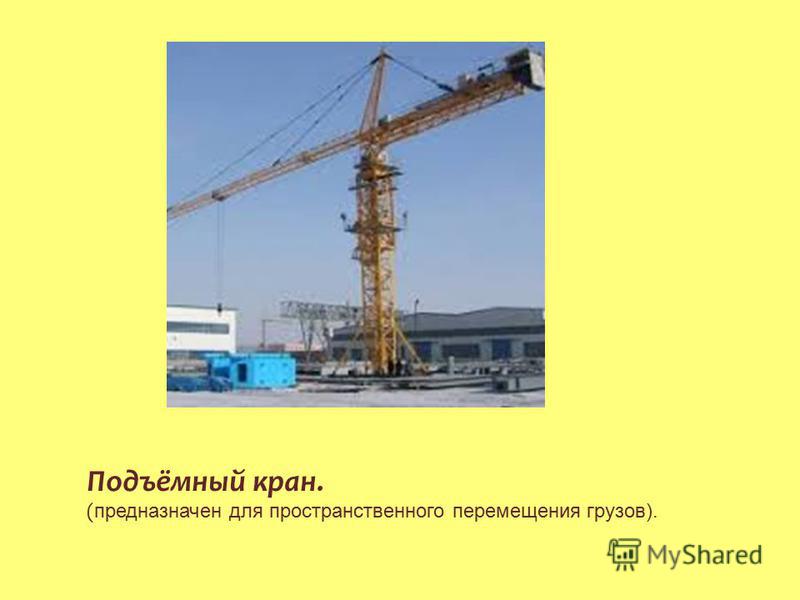

Башенные краны остаются на одном месте и поднимают большие грузы на большую высоту. Без них было бы очень сложно поднимать тяжелые строительные материалы и оборудование. Бетонные и стальные балки слишком тяжелы, чтобы строители могли подниматься по лестнице. Вместо этого они загружают эти объекты на кран и аккуратно ставят их на место.

Высокая часть крана, которая торчит в воздухе, называется мачтой. Это похоже на мачту на корабле! Но вместо флага или паруса эта мачта поднимает стройматериалы. Для этого он должен поддерживаться большим и тяжелым основанием. Например, мачта башенного крана обычно привинчивается к большой бетонной площадке, которая может весить до 400 000 фунтов!

В верхней части мачты вы найдете редуктор и двигатель, которые позволяют крану вращаться. Вы также найдете рабочую стрелу, механическую руку и кабину оператора.

Рабочий рычаг называется стрелой. Он длинный и горизонтальный. Стрела использует тележку для перевозки груза. Стрела машины короче стрелы. Он содержит двигатели крана, а также большие бетонные противовесы, которые помогают сбалансировать нагрузку.

Наконец, в кабине оператора находятся электронные элементы управления, используемые для управления краном.

Краны сочетают в себе простые машины для подъема очень тяжелых предметов. В кранах балансирного типа балка крана уравновешена в точке, называемой точкой опоры. Это позволяет ему поднимать тяжелые предметы с относительно небольшой силой. Таким образом, балка крана действует как простой рычаг. Краны также используют шкив, еще одну простую машину. Башенные краны часто имеют более одного шкива. Это помогает увеличить силу подъема тяжелых предметов.

Используя научные принципы, лежащие в основе простых механизмов, таких как рычаг и шкив, краны могут умножать меньшие силы для подъема тяжелых грузов на большую высоту. Как тяжело? Нередко большие краны поднимают груз весом почти 40 000 фунтов!
