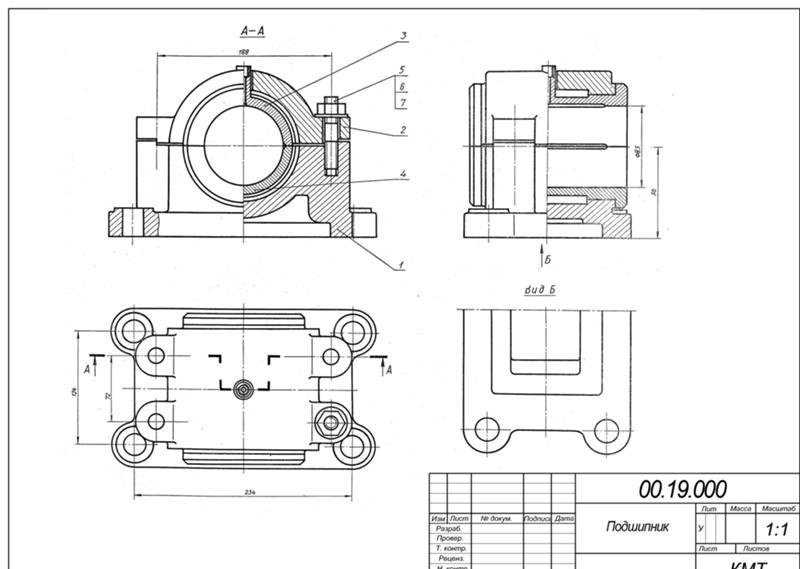

Обозначение подшипников на сборочном чертеже

Правила, согласно которым на сборочных технических чертежах изображения подшипников наносятся упрощенно, сформулированы в таком нормативном документе, как ГОСТ 2.420–69.

В подавляющем большинстве случаев при изображении подшипников качения не указываются их конструктивные особенности и типы. На технических чертежах эти детали обозначаются только по контуру, сплошными основными линиями, в соответствии с конфигурацией.

Упрощенное обозначение подшипников качения

Если это необходимо, то на сборочных чертежах тип подшипника вписывают непосредственно в его контур, и для этого используют графическое обозначение, предусмотренное для таких случаев в ГОСТ 2.770–68.



В тех случаях, когда требуется обозначить те или иные конструктивные особенности подшипника качения, конструкторам, составляющим технические чертежи, нужно руководствоваться данными, которые приведены в специальных таблицах, имеющихся в соответствующих нормативных документах по стандартизации.

При изображении подшипников качения на технических чертежах в упрощенном виде они должны изображаться в полном соответствии его рабочему положению в сборочной единице.

Если на сборочном чертеже необходимо указать подшипник качения таким образом, чтобы привести сведения о его конструктивных особенностях, то изображение этой детали должно состоять из приведенных в специальных таблицах упрощенных изображений.

Радиальный подшипник
с односторонним уплотнением







Шарикоподшипник, с односторонним уплотнением, изображаемый на технических чертежах.



Подшипник радиальный
с двумя защитными шайбами







Шарикоподшипник, имеющий в своей конструкции две защитные шайбы.



Радиально-упорный
роликовый подшипник







Радиально-упорный роликовый подшипник, изображаемый на чертежах.



Подшипник в разрезе







В тех случаях, когда подшипник изображается в сечении или разрезе, то половину этого разреза или сечения (если обозначать ее на чертеже относительно оси вращения) нужно обозначать контуром с крестом посредине.



Основными типами подшипников качения, выпускаемых современной промышленностью, являются:

Радиальные однорядные шарикоподшипники;

Радиальные двухрядные сферические шарикоподшипники;

Радиальные роликоподшипники;

Роликовые подшипники с витыми роликами;

Игольчатые подшипники;

Роликоподшипники радиальные двухрядные;

Радиально-упорные шарикоподшипники;

Конические роликовые подшипники;

Упорные шарико- и роликоподшипники.

Наиболее распространенными являются радиальные однорядные шарикоподшипники. Основное их преимущество – наибольшая допустимая частота вращения и наименьше потери при трении.

Для восприятия радиальных нагрузок используются радиальные двухрядные сферические шарикоподшипники. Они способны воспринимать невысокие осевые нагрузки и допускают достаточно значительный перекос колец.

Радиальные роликовые подшипники, имеющие в своей конструкции как длинные, так и короткие ролики, могут воспринимать только радиальные нагрузки.

Радиальные нагрузки в условиях низких угловых скоростей валов успешно воспринимают роликоподшипники с витыми роликами. Чаще всего они используются в устройствах, испытывающих серьезные ударные нагрузки, которые в значительной степени амортизируются именно витыми роликами. Одной из отличительных особенностей этого типа подшипников является то, что их монтаж не требует высокой точности.

В игольчатых подшипниках ролики имеют маленький диаметр и относительно большую длину. Они предназначены для работы в условиях радиальных нагрузок, хотя способны также выдерживать и нагрузки ударные при небольших угловых скоростях. Эти подшипники не допускают перекоса колец и воздействия осевых нагрузок, имеют малые габариты в радиальной плоскости по сравнению с другими типами подшипников одной и той же грузоподъемности и одинаковых диаметрах отверстия.

Двухрядные радиальные сферические шарикоподшипники используются при радиальных нагрузках, а радиально-упорные способны также воспринимать и нагрузки осевые. Применение конических роликовых подшипников аналогично радиально-упорным за исключением того, что они обладают большей грузоподъемностью и предусматривают возможность раздельного монтажа колец.

Упорные шариковые и роликовые подшипники могут выполняться самоустанавливающимися, и предназначены исключительно для восприятия осевых нагрузок. Их обычно монтируют в паре с радиальными роликовыми или шариковыми подшипниками, которые необходимы для ограничения свободы их передвижения по оси вала и ее центрирования.







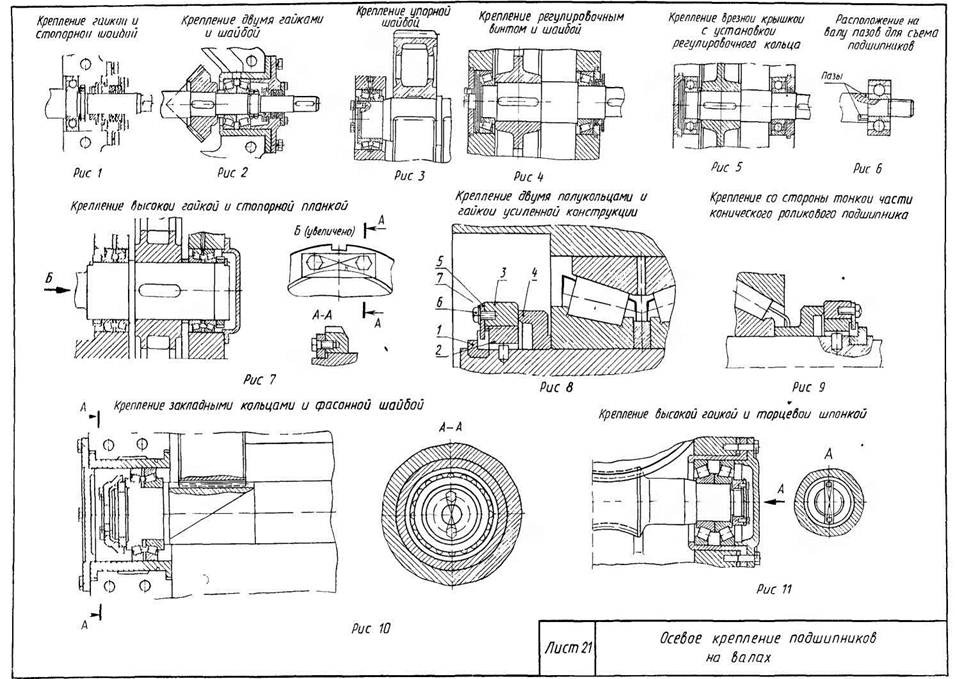

Как подшипники изображаются на чертежах?

Сборка оборудования и чтение чертежей требуют от инженера и пользователя определенных знаний: как обозначается тот или иной подшипник? В России существует стандартное обозначение изделий на чертежах, которое регламентировано в ГОСТ 2.420–69. На схематичном изображении подшипника можно увидеть его конструктивные особенности и определить тип изделия. Подшипник обозначается сплошным контуром, в соответствии с характеристиками. Ниже представлена таблица изображений и расшифровка типа подшипника, которой легко можно пользоваться в работе с чертежами.

Обозначение на схеме	Тип подшипника
	Шариковый радиальный однорядный
	Самоустанавливающийся
	Радиально-упорный
	Радиально-упорный сдвоенный
	Упорный
	Упорный двойной
	Роликовый радиальный однорядный
	Роликовый радиальный сдвоенный
	Роликовый самоустанавливающийся
	Роликовый радиально-упорный
	Двухрядный
	Четырехрядный
	Сферический роликовый упорно-радиальный
	Роликовый упорный
	Игольчатый однорядный
	Упорный одинарный

Кроме типа подшипника по изображению можно определить и конструктивные особенности, такие как наличие уплотнений, шайб и колец.

Схематическое обозначение	Конструктивная особенность
	Есть одна защитная шайба
	Уплотнение с одной стороны
	Уплотнение с двух сторон
	Есть две защитные шайбы
	Есть установочное кольцо
	С внутренним коническим отверстием

Обязательное условие для технического чертежа – это соответствие местоположения подшипника на чертеже тому месту, на котором действительно установлен элемент. При необходимости указания сведений непосредственно на чертеже, схема состоит из указанных выше изображений, которые легко расшифровать и определить характеристики. Некоторые схемы предполагают изображение подшипника в разрезе. Тогда половину сечения обозначают контуром с крестом в центре.
