Разъемные подшипники
Порядок монтажа и сборки разъемных подшипников Cooper.
Использование этих подшипников целесообразно в тех случаях, когда затруднен доступ к оборудованию, на котором осуществляется установка, осмотр или замена подшипника.
Монтаж и демонтаж подшипника производится без демонтажа навесного оборудования, механизмов и частей машин. При демонтаже подшипника демонтируются верхняя крышка корпуса, верхняя часть кожуха, составное наружное кольцо, сепаратор с роликами и составное внутреннее кольцо, т.е. только части подшипника. Осуществляется демонтаж без специальных съемников.
Конструкция подшипникового узла позволяет компенсировать осевые перемещения и значительные угловые перекосы за счет сферической формы корпуса и осевые перемещения. Даже при максимальных угловых перекосах применяемые уплотнения надежно защищают подшипник.

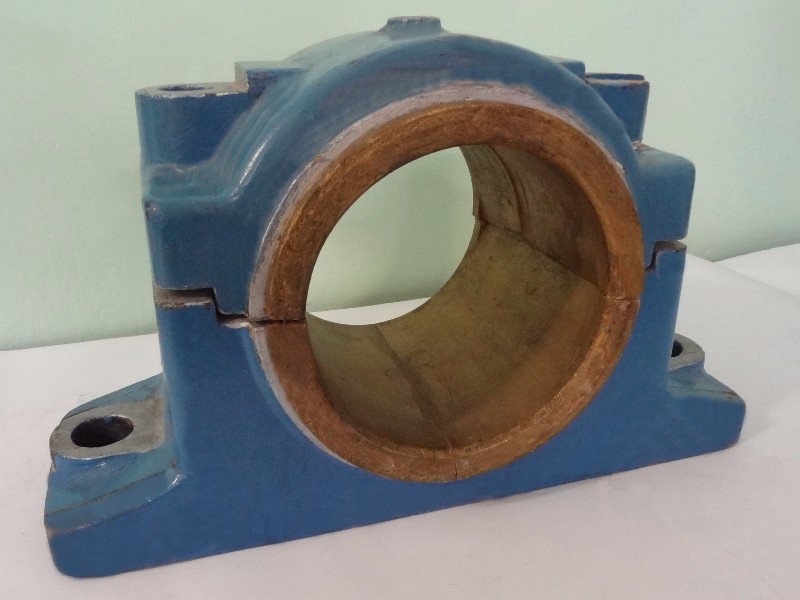

Подшипники Cooper могут быть использованы в качестве замены подшипников скольжения.
Подшипники Cooper выпускаются для наиболее распространенных размеров валов метрического и дюймового исполнения. Вся продукция отличается высоким качеством и соответствует международному стандарту ISO.
| 01 серия — Для умеренных условий работы 02 серия — Для тяжелых условий работы 03 серия — Для особо тяжелых условий работы |
Серии различаются числом роликов и размером роликов, т.е. параметрами, определяющими допустимую степень нагрузки роликового подшипника.
| 2-х болтовые | 4-х болтовые |
| style=”padding-bottom: 20px;”> | |
| 8-и болтовые | фланцевый |
| упорный |
для наконечника тяги |
| подвесной | |
Варианты уплотнений:
фетр (F)
высокотемпературная набивка (HTR)
лабиринтная канавка с консистентной смазкой (LAB)
тройной лабиринт с вставкой из резинового корда Viton (TL HT)
тройной лабиринт из неопреновой резины (NTL)
уплотнение из синтетической нитриловой резины с одной контактной кромкой (SRS)
одинарная контактная кромка с подпружиненным пластинчатым замком (SRS RP)
Разъемные роликовые подшипники Cooper находят широкое применение во многих отраслях промышленности, где простои из-за монтажа, демонтажа и осмотра подшипников приводят к большим временным и материальным затратам.
Основные отрасли применения:
металлургия
химическая промышленность
горнодобывающая промышленность
производство цемента
морской транспорт
транспортировка зерна
Продукция Cooper одобрена Регистром Ллойда, Норвежским Веритас, Германским Ллойдом, Американским и Итальянским классификационными обществами.
Буклет «Разъемные роликовые подшипники COOPER»

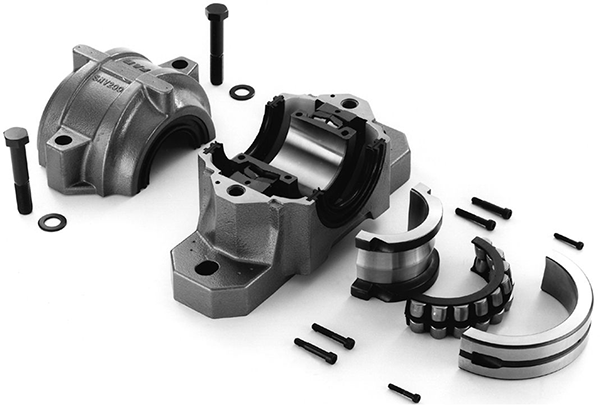

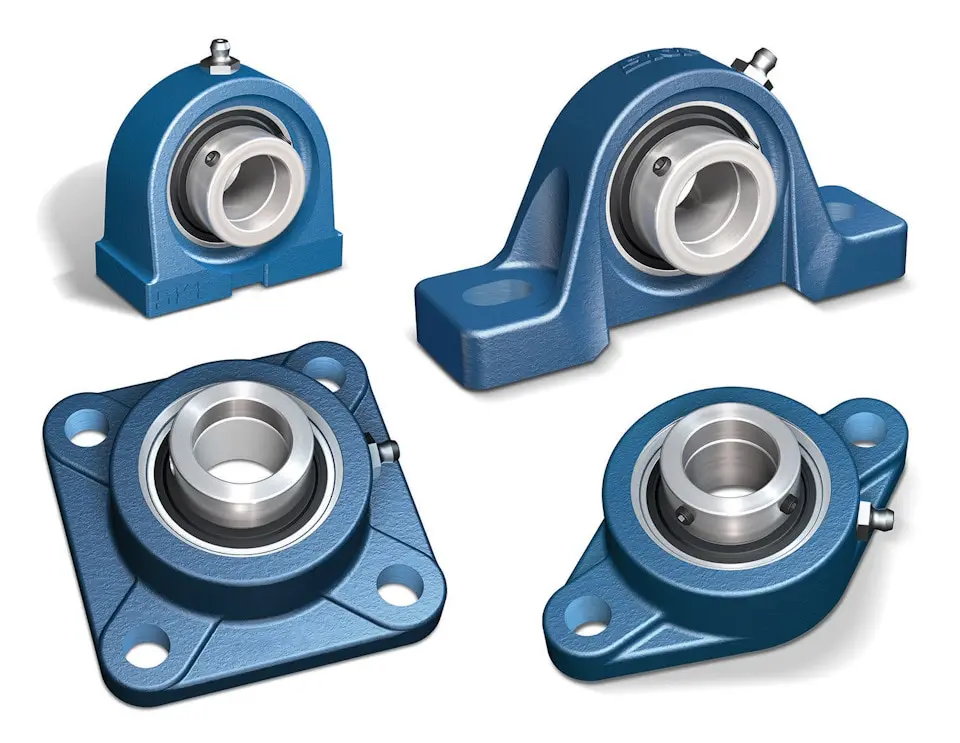

Разъёмные корпуса подшипников
Техника
Особенности конструкции, материалов и технических характеристик.
Преимущества разъёмных корпусов для подшипников
1. Обеспечивают легкость первичного монтажа и демонтажа подшипников;
2. Облегчают обслуживание и замену комплектующих подшипникового узла, что сокращает простои оборудования, как правило, крупногабаритного;
3. Разъёмные корпуса можно устанавливать попарно, причем подшипники и уплотнения в них могут быть разноименные в зависимости от условий эксплуатации;
4.

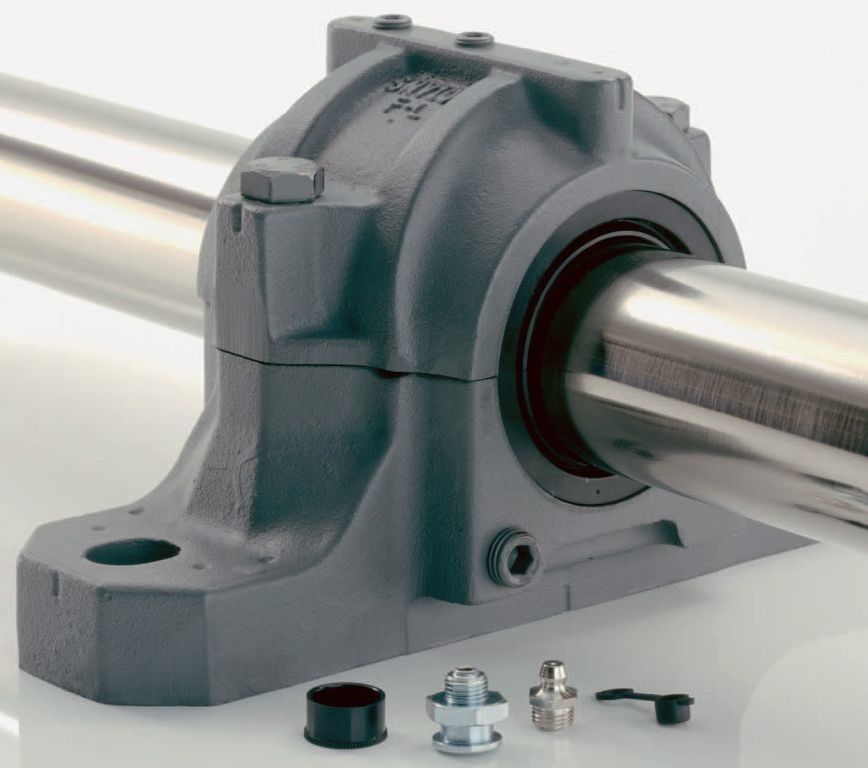

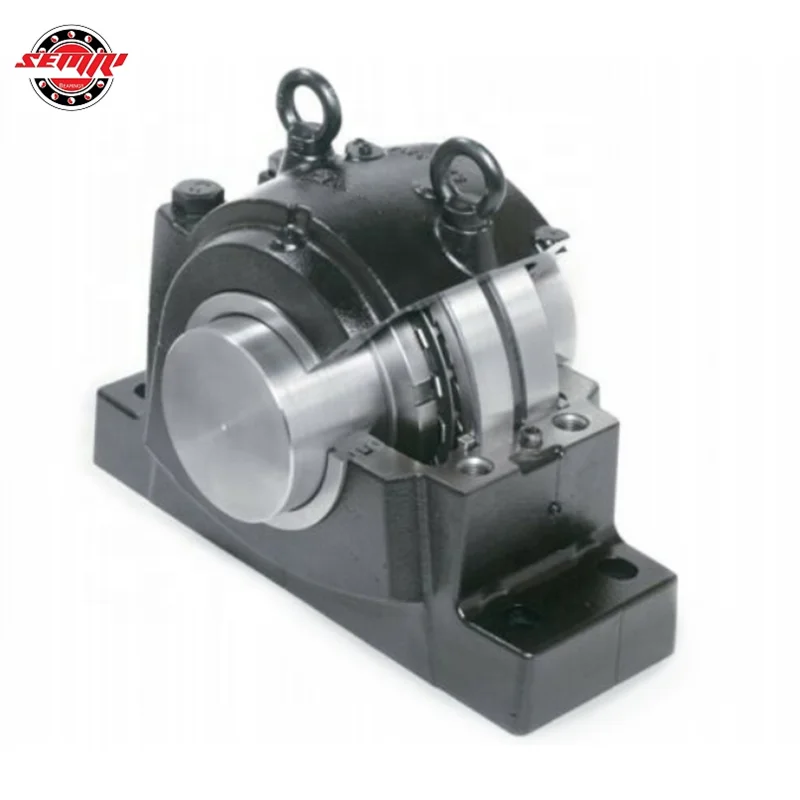

Особенности разъемных корпусов SNL Техникс:
1. Размерность ряда. Выпускаются для валов диаметром от 30 до 140 мм.
2. Материал: литой чугун. Чугун отличается высокой прочностью и хорошо гасит вибрации, неизбежные при работе тяжёлого оборудования.
3. Повышенная жёсткость. Технология производства литьем позволяет получать корпуса с повышенной жёсткостью в местах крепления и минимальным припуском на механическую обработку посадочных мест. Крепить подшипниковые корпуса на лапах можно с гарантированным преднатягом без риска деформации или разрушения.
4. Улучшенный теплоотвод. Большая площадь сопряжения с опорной плитой гарантирует необходимый теплоотвод от подшипников для корпусов с тяжёлыми условиями работы.
5. Поддержка техобслуживания. Крышка корпуса легко снимается для осмотра, замены подшипников, уплотнений, упорных колец.
6. Комплектность. Разъёмные корпуса Technix поставляются в комплекте с уплотнениями и упорными кольцами.
Комплектующие разъёмных корпусов Техникс
Конструкция разъёмных корпусов Техникс позволяет использовать различные виды подшипников и систем уплотнения. Подшипники с цилиндрической поверхностью внутреннего кольца устанавливаются непосредственно на вал, а с конической поверхностью-крепятся на валу через закрепительную втулку.
Для фиксации подшипников от осевого смещения компания Техникс выпускает упорные (стопорные) разрезные кольца, а для защиты подшипникового узла от влаги и пыли — разрезные уплотнения для корпуса подшипника.
Материал упорных колец подшипника —углеродистая или нержавеющая сталь, в зависимости от условий эксплуатации.
Помимо защиты от пыли и грязи, уплотнения препятствуют выходу из корпуса консистентной смазки.
Двухкромочные уплотнения предназначены для скоростей вращения до 8 м/сек. Четырехкромчатые уплотнения имеют большую допустимую окружную скорость (до 13 м/с.) Все уплотнения для разъемных корпусов полностью взаимозаменяемы и стандартизованы по посадочным размерам в корпусе.
Материал уплотнений — полиуретан.
Области применения разъёмных корпусов для подшипников
Такие корпуса востребованы для монтажа и обслуживания вращающихся узлов оборудования с затруднённым доступом, ограниченным пространством и тяжёлых условий работы. Особенно это важно для крупногабаритного оборудования. А это строительная, горнодобывающая техника, прокатные станы, конвейеры, вращающиеся печи, сельскохозяйственная техника и т.д.
Вернуться к списку
Практический пример: стиральные машины для аквакультуры
ПОДШИПНИКИ BOWMAN ДЛЯ НИШЕВОГО ПРИМЕНЕНИЯ В АКВАКУЛЬТУРЕ НА ФАРЕРСКИХ ОСТРОВАХ
ЗАДАЧА КЛИЕНТА
Компания Nomatek на Фарерских островах является производителем оборудования для промышленности, переработки и переработки морепродуктов.
включая системы обескровливания, потрошения и упаковки, УФ-оборудование для дезинфекции и специализированные решения для морских судов и причальных площадок.
Когда инженеры Nomatek завершали разработку лучшей в своем классе машины для мойки рыболовных сетей, им потребовались два высоконагруженных разъемных роликоподшипника, способных выдерживать общую нагрузку в 75 тонн, примерно 35 тонн из которых были бы статическими, вертикально установленными и остальные 40 тонн будут нестабильны во время работы машины, работающей со скоростью 8 об / мин, что приведет к изменению направления нагрузки.
Якуп Магнуссен, руководитель проекта компании Nomatek, пояснил: «Подобно бытовой стиральной машине, эти барабаны оснащены тремя ребрами, которые при вращении барабана поднимают грязные рыболовные сети и опускают их обратно в воду. Это создает нестабильную нагрузку, и нам нужно было убедиться, что указанные подшипники способны выдерживать безотказную работу в таких условиях».
В соответствии с конструкцией машины для вала диаметром 220 мм требовалось два разъемных роликоподшипника — один закреплен на приводном конце, а другой — на противоположном неприводном конце.
Качество уплотнения имело решающее значение, поскольку водонепроницаемость была основным фактором успешной работы машин для стирки рыболовных сетей.
КЛЮЧЕВАЯ СТАТИСТИКА ПРОЕКТА
• Нишевое применение в аквакультуре
• Смешанная статическая и неустойчивая нагрузка
• Ограниченный доступ к подшипнику с одной стороны
• Индивидуальная конструкция уплотнения для водонепроницаемости
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПОДШИПНИКА
• Диаметр вала: 220 мм
• Максимальная динамическая радиальная нагрузка: 893 Cr кН
• Максимальная статическая радиальная нагрузка: 1588 Cor кН
• Максимальная динамическая осевая нагрузка: 281 Ca кН
• Максимальная статическая осевая нагрузка : 1459Коа кН
BOWMAN SOLUTION
Понимая требования Nomatek, компания Bowman Split Bearings рекомендовала спецификацию своих усовершенствованных разъемных роликоподшипников для высоких нагрузок с дополнительным нововведением в виде специального уплотнения для обеспечения дополнительной водонепроницаемости.
«Дополнительный уровень защиты от брызг воды был важной частью обеспечения того, чтобы подшипники, которые мы отправляли в Nomatek, обеспечивали значительный срок службы во влажной среде», — сказал Адам Пирс, инженер по техническим продажам компании Bowman Split Roller Bearings. «Работая с нашим дочерним подразделением Bowman Additive Production, мы разработали новый вариант нашего стандартного запатентованного 3D-печатного уплотнения, включив в него термопластичный полиуретановый (ТПУ) вкладыш, напечатанный на 3D-принтере. Это более пластичный материал, обеспечивающий более плотную посадку для необходимой нам дополнительной водонепроницаемости».

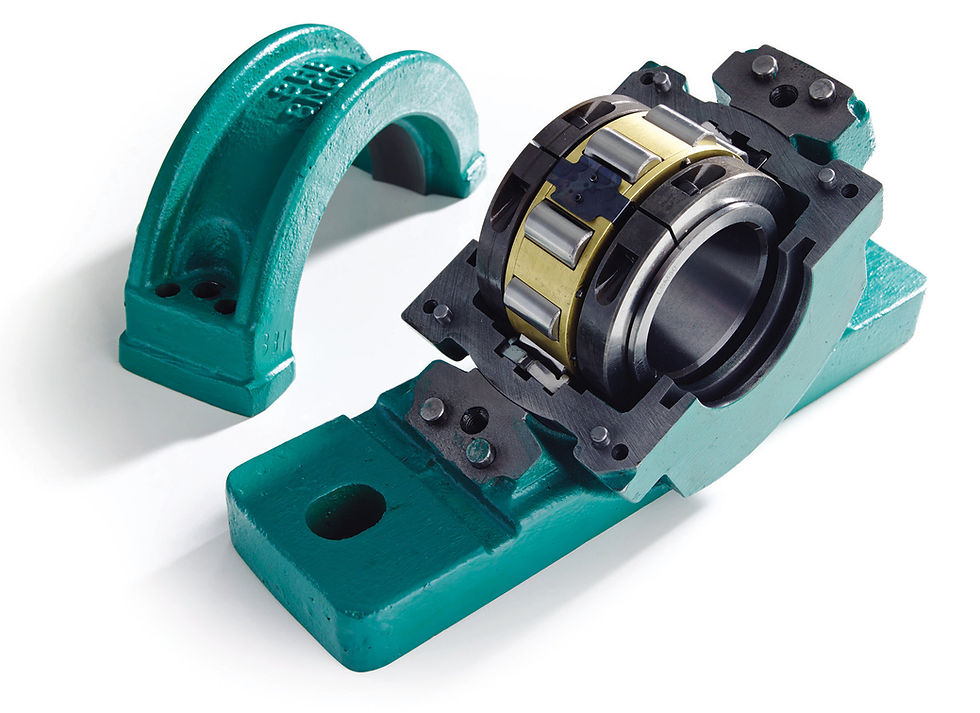

Усовершенствованные разъемные роликоподшипники Bowman разработаны для значительно более быстрой установки подшипника и простоты обслуживания, особенно в условиях защемления или в оборудовании, где близко расположенные подсистемы затрудняют доступ к подшипнику – например, в этом проекте, где один из подшипников расположен рядом с мотор-редуктором.
Ассортимент усовершенствованных разъемных роликоподшипников предлагает взаимозаменяемые по размерам картриджи, которые позволяют легко устанавливать их в существующие опоры других производителей. Машины для мойки рыболовных сетей Nomatek демонстрируют эффективность такого взаимозаменяемого подхода: компания Bowman поставляет подшипники, изготовленные на заказ уплотнения и картриджи для установки в корпуса конкурентов.
Транспортировка на Фарерские острова, как известно, затруднена, поскольку большинство крупных поставщиков логистических услуг не предлагают подходящих услуг. Чтобы решить эту проблему, мы сотрудничали с транспортными компаниями Nomatek, чтобы транспортировать подшипники без дополнительных задержек.
После завершения проектирования машины компания Nomatek завершила свои первые две установки: первую в Вонине, Фарерские острова, и вторую в Хампиджане, Исландия.
«Компания Bowman быстро и точно ответила на наш запрос, предоставив нам всю информацию, необходимую для осознанного выбора спецификации подшипника, в том числе информацию о сделанном на заказ уплотнении, которое обеспечит оптимальную производительность системы для наших новых машин для мойки рыболовных сетей».
Якуп Магнуссен, руководитель проекта, Nomatek

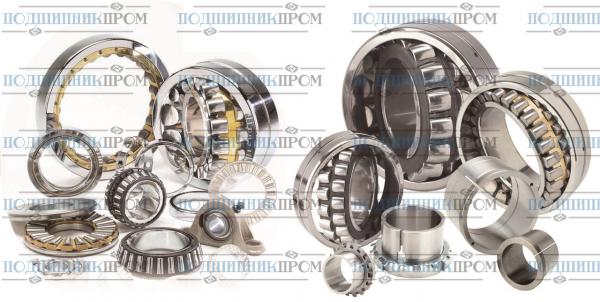

Сферические роликоподшипники | Schaeffler Group USA Inc.
- Сферические роликоподшипники – Описание продукта
- Варианты продукта
- Факты
- Области применения
- X-жизнь качество
Превосходная производительность: сферические роликоподшипники предназначены для систем, в которых должны поддерживаться высокие нагрузки и компенсироваться изгиб и несоосность вала. Они обеспечивают чрезвычайно высокую производительность и рассчитаны на экстремальные нагрузки.
Десятилетний опыт, накопленный нашими инженерами, в сочетании с инновационными идеями позволили еще больше улучшить наши сферические роликоподшипники. Собственно говоря, наше стремление к совершенству в разработке и производстве обеспечивает оптимальную кинематику и низкий износ, что еще больше увеличивает срок службы. И это достигается при низких затратах на техническое обслуживание и минимальных затратах на техническое обслуживание.
К каталогу продукции СМИ
Варианты продукции
Сферические роликоподшипники
Сферические роликоподшипники представляют собой подшипник качения специальной конструкции, внутреннее кольцо которого проходит внутри наружного кольца на двух рядах роликов. Подшипники имеют угловую регулировку до 2° и не только рассчитаны на высокую грузоподъемность, но и могут компенсировать перекосы.
X-life
Различные размеры поставляются в классе X-life. Эти подшипники указаны в таблицах размеров.
К каталогу продукции для СМИ
Интерактивная презентация продукции
Шарнирный роликоподшипник для вибрационных машин
Вибрационные грохоты, используемые для сортировки материалов, и другое вибрационное оборудование, такое как дорожные катки и пильные рамы, относятся к машинам, подвергающимся наиболее жестким нагрузкам. стрессы. Подшипники качения, установленные в узлах возбудителя этих машин, должны выдерживать не только высокие нагрузки и высокие скорости, но также ускорение и центробежные силы.
Во многих случаях эти приложения связаны с неблагоприятными условиями окружающей среды, такими как загрязнение и влажность. Специальные сферические роликоподшипники FAG адаптированы к условиям эксплуатации в вибрационных машинах и зарекомендовали себя на практике очень успешно. Специальные сферические роликоподшипники могут выдерживать динамическое угловое смещение до 0,15°.
X-life
В исполнении X-life поставляются различные размеры. Эти подшипники указаны в таблицах размеров.
К каталогу продукции для СМИ
Разъемные сферические роликоподшипники
Быстрое и простое выполнение работ по замене: Разъемные сферические роликоподшипники являются идеальным решением для использования в труднодоступных местах. Таким образом, сложные дополнительные задачи и расширения могут быть сведены к минимуму, что значительно сокращает время простоя машины и системы.
К каталогу продукции для СМИИнтерактивная презентация продукции
Упорные сферические роликоподшипники
Упорные сферические роликоподшипники представляют собой однорядные роликоподшипники с возможностью угловой регулировки.
Они состоят из цельного вала и установочных шайб корпуса, а также асимметричных бочкообразных роликов с сепараторами. Сепаратор удерживает узел ролика и сепаратора вместе с установочной шайбой вала. Подшипники можно демонтировать. В результате компоненты подшипника могут быть установлены отдельно.
X-life
В исполнении X-life поставляются различные размеры. Эти подшипники указаны в таблицах размеров.
Дополнительная информация
К каталогу продукции для СМИ
Сферические роликоподшипники с уплотнениями
Чистое решение: в установках непрерывного литья заготовок, конвейерных системах или элеваторах — сферические роликоподшипники с уплотнениями в основном используются в сложных условиях и при -требуются бесшумные ходовые характеристики.
X-life
В исполнении X-life поставляются различные размеры. Эти подшипники указаны в таблицах размеров.
К каталогу средств массовой информации
Факты
Сферический роликоподшипник E1 с качеством X-life: повышение номинальной динамической нагрузки до 15 % по сравнению с обычными сферическими роликоподшипниками
Устанавливая новые стандарты
Где бы ни использовались сферические роликоподшипники FAG, они прежде всего отличаются чрезвычайно высокой производительностью.
Более высокая динамическая грузоподъемность обеспечивает повышенную эксплуатационную надежность и увеличивает средний срок службы до 60 %. Более того: они экономят место, поскольку подшипники значительно меньшего размера могут легко соответствовать производительности более крупных моделей.
X-life — эксклюзивный стандарт качества Schaeffler — является причиной такого значительного увеличения производительности, экономической эффективности и эксплуатационной надежности.
Области применения
Индивидуальные решения — используются во всем мире
Каждая турбина предъявляет различные требования к установленному сферическому роликоподшипнику. Они варьируются от подшипников с цилиндрическим отверстием, коническим отверстием и закрепительными и съемными втулками до уплотняющих или разъемных сферических роликоподшипников, которые обеспечивают быстрый и простой монтаж и демонтаж. У нас есть идеальное решение для вашей задачи.
Проекты по всему миру, в которых используется наша продукция, доказывают, что на решения Schaeffler в области сферических роликоподшипников можно положиться.
Будь то энергетика или тяжелая промышленность, современная архитектура или мир мобильности: мы заботимся о том, чтобы мир двигался.
Мы предлагаем инновационные решения для подшипников, которые идеально соответствуют требованиям каждого проекта.
Качество жизни X
X-life – доказано, что лучше
В этих подшипниках дорожки качения имеют оптимизированную шероховатость и геометрическую точность. Это обеспечивает более высокую грузоподъемность и более длительный срок службы. X-life — это бренд премиум-класса, который представляет особо высокопроизводительные продукты под брендами INA и FAG.
Они характеризуются более длительным номинальным и эксплуатационным ресурсом, что является результатом более высокой динамической грузоподъемности по сравнению с текущими стандартными продуктами. Если нагрузка и расчетный диапазон остаются неизменными, подшипники X-life имеют более длительный номинальный срок службы. Возможны более длительные интервалы технического обслуживания.
