Подшипники: виды, размеры, стандарты, маркировка

Подшипники — одно из ключевых изобретений, которое определило путь развития промышленности. Самый простой подшипник состоит из двух колец, вставленных одно в другое и предназначенное для поддержания и направления вращающегося вала.

Основные типы

Все подшипники могут быть разделены на две основные группы – подшипники качения и скольжения. Конструкция первых состоит из

  • двух колец – внешнего и внутреннего;
  • шариков;
  • сепаратора, в котором установлены шарики.
  • Подшипники скольжения имеют следующую конструкцию:
  • внешняя обойма;
  • внутренняя обойма, выполненная из материала с низким коэффициентом трения, например, тефлон (фторопласт).

Задача, которую призваны решать подшипники любого типа – это снижение трения между вращающимся и стационарными узлами агрегата. Это необходимо для снижения потерь энергии, нагрева и износа деталей, вызываемыми силой трения.

Подшипники скольжения

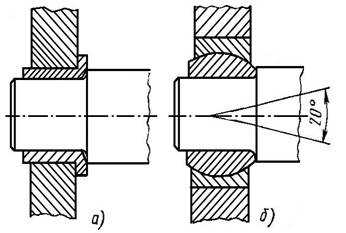

Сферические подшипники скольжения

Этот узел обычно выполняют в виде массивной опоры, изготовленной из металла. В ней проделывают отверстие, куда вставляют втулку или вкладыш, выполненный из материала с низким коэффициентом трения.
Для повышения эффективности работы этого узла и снижения трения в него вводят жидкую или плотную смазку. Это приводит к тому, что вал отделяется от втулки пленкой маслянистой жидкости. Эксплуатационные параметры подшипника скольжения зависят от следующих параметров:

  1. Размера элементов, входящих в этот узел.
  2. Скоростью вращения вала и размера нагрузок, приходящихся на него.
  3. Густотой смазки.

Для обеспечения смазывания подшипника можно использовать любую вязкую жидкость – масло, керосин, эмульсии. В некоторых моделях подшипников скольжения для смазки применяют газы. Кроме, перечисленных материалов применяют и твердые, иногда их называют консистентные, смазки.

В некоторых конструкциях подшипников предусмотрена принудительная система смазки.

Подшипники качения

Внешний вид подшипника качения

В подшипниках этого типа трение скольжение подменяется трением качения. Благодаря такому решению происходит существенное снижение трения и износа.

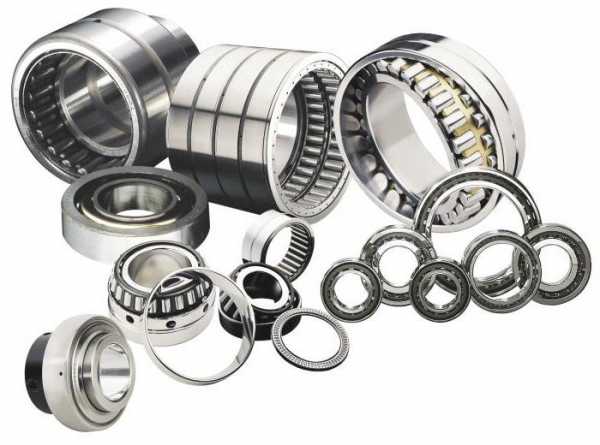

Подшипники качения имеют разнообразные конструкции и размеры. В качестве тел вращения могут быть использованы шарики, ролики, иголки.

Шарикоподшипники

Шарикоподшипники являются самым распространенным типом подшипников. Он состоит из двух колец, между которыми устанавливают сепаратор с предустановленными шариками определенного размера. Шарики перемещаются по канавкам, которые, при изготовлении тщательно шлифуют. Ведь для полноценной работы подшипника необходимо, чтобы шарики не проскальзывали, и при этом у них была существенная площадь опоры.
Сепаратор, в который устанавливают шарики, обеспечивает их точное положение и исключает какой-либо контакт между ними. Производители выпускают изделия, которые укомплектованы двухрядными сепараторами.

Подшипники этого класса применяют при довольно небольших радиальных нагрузках и большом количестве оборотов рабочего вала.

Роликоподшипники

В подшипниках этого класса в качестве тел вращения применяют ролики различной формы. Они могут иметь форму цилиндров, усеченных конусов и пр. Производители освоили выпуск широкой номенклатуры роликовых подшипников с разными размерами колец и тел вращения.

Конический роликоподшипник используют для работы при наличии разнонаправленных нагрузках (осевой и радиальной) и больших оборотах на валу. Конструктивно роликовый подшипник похож на шариковый. Он также состоит из двух колец, сепаратора и роликов. Размеры роликовых подшипников определены в ряде стандартов, которые имеют силу в нашей стране. Например, ГОСТ 8328-75 определяет конструкцию, маркировку и размеры подшипников с короткими роликами. А ГОСТ 4657-82 регламентирует размеры и конструкцию игольчатых подшипников. То есть на каждый вид подшипников существует свой ГОСТ.

Роликовые подшипники: внутреннее устройство

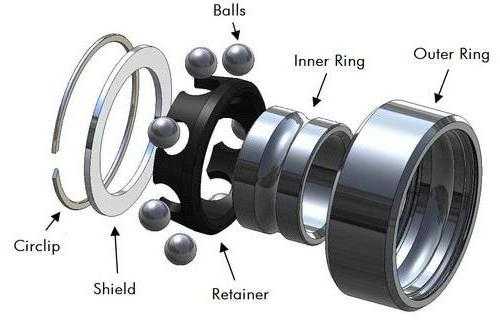

Шариковые подшипники: внутреннее устройство

В этих нормативных документах приведены таблицы размеров подшипников, которыми должны руководствоваться конструкторы, при проектировании таких узлов.

Кстати, для облегчения жизни проектировщиков разработаны и успешно применяются справочники подшипников, в которых изложены принципы расчетов подшипниковых узлов, указаны размеры самих изделий и сопровождающих деталей, например, размеры заглушек.

Смазка

Эксплуатационный срок работы подшипников определяется износом тел качения и дорожек, расположенных в кольцах. Для продления срока службы подшипников применяют смазку, она может быть жидкой, например, в коробках передач станочного оборудования, или консистентной (твердой).

Нанесение смазки на подшипник
Смазка, нанесенная на подшипник

Кроме износа деталей подшипника, не последнюю роль играет и рабочая температура в узле. Вследствие нее может происходить неравномерная тепловая деформация. Это может привести к повышению частоты проскальзывания, и снижается твердость материала, из которого они изготовлены.

Производители выпускают подшипники с закрытыми сепараторами. В такие изделия еще на стадии производства закладывают твердую смазку, которая гарантировано проработает весь ресурс.

Разновидности подшипников скольжения

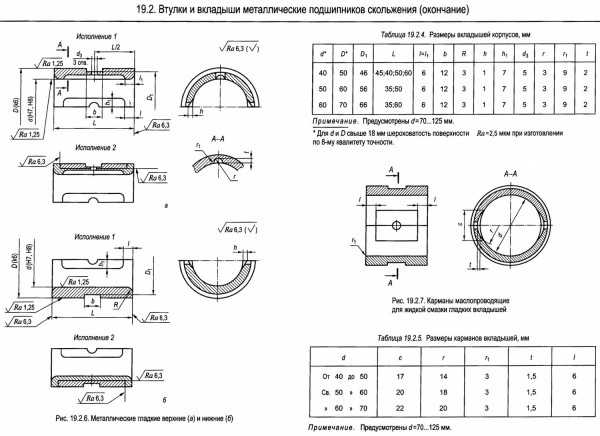

Всего размеры и основные характеристики подшипников скольжения, изложены в соответствующих ГОСТ. Всего их насчитывается порядка шести десятков. Например, ГОСТ 11607-82 нормирует требования к разъемным корпусам подшипников скольжения, а ГОСТ 25105-82, предъявляет требования к вкладышам, которые устанавливают в корпуса подшипников скольжения.

Классификация подшипников скольжения

Изделия этого типа можно разделить на следующие основные типы:

  1. Одно- и многоповерхностные.
  2. Со смещением поверхностей.
  3. Радиальные.
  4. Осевые.
  5. Радиально-упорные.

Кроме того, подшипники можно различать по конструкции:

  1. Неразъемные, их называют втулочными.
  2. Разъемные, они состоят из двух деталей основного корпуса и крышки к нему.
  3. Встроенные, по своей конструкции, они составляют единое целое с корпусом механизма.

Нельзя забывать и о количестве точек подачи масла. Существуют подшипники с одним и несколькими клапанами. Кроме, приведенных классов можно назвать еще один – по возможности регулирований подшипника.

Конструкция подшипников скольжения не отличается сложностью. В состав конструкции могут входить два кольца. Одно из них (внутреннее) вращается в процессе работы. Вместо, тел вращения в устройствах этого типа применяют втулки, изготовленные из антифрикционных материалов. Для повышения эффективной работы в подшипники закачивают смазочные материалы.

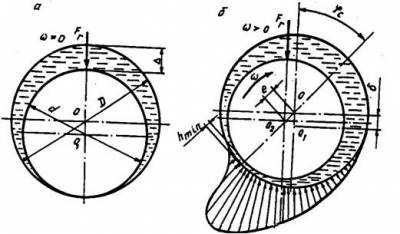

Существуют два типа подшипников скольжения — гидростатические и гидродинамические. В изделиях первого типа смазка подается от масляного насоса. Вторые в этом плане удобнее, они сами могут выступать в роли насоса. Смазка будет поступать в них за счет разности давления между его компонентами.

Подшипники скольжения могут иметь, сферическое, упорное и линейное исполнения. Первые подшипники применяют в тех узлах, где преобладают низкие скорости вращения вала. Главное достоинство такого исполнения подшипников – это возможность передавать вращение даже при значительных перекосах валов.

Подшипники упорного исполнения применяют для работы там, где преобладают поперечные усилия. Довольно часто их монтируют в турбинах и паровых машинах.

Схема подшипника упорного исполнения
Подшипники упорного исполнения

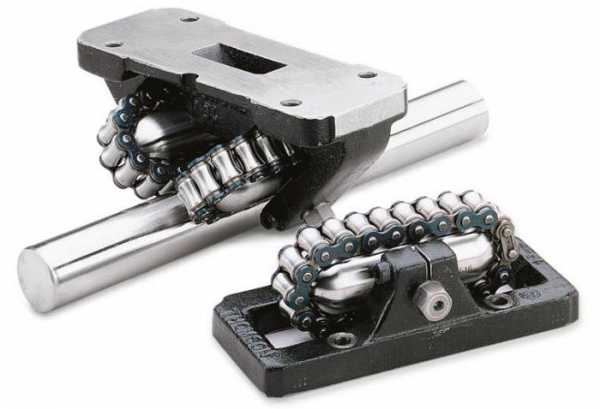

Подшипники линейного исполнения исполняют роль направляющих. Кстати, их особенностью можно назвать их бесперебойную работу даже при постояннодействующих радиальных усилиях.

Подшипник линейного исполнения

Многолетняя, если не многовековая практика использования подшипников скольжения позволяет сделать выводы о достоинствах и недостатках этих конструкций.

  • изделия этого класса обеспечивают надежную работу в условиях высоких скоростей вращения вала;
  • обеспечение серьезных ударных и вибрационных усилий;
  • довольно небольшие размеры;
  • подшипники этого типа допустимо устанавливать в устройствах работающие в воде;
  • некоторые модели позволяют выполнять настройку зазора и, таким образом, гарантируют точность установки оси вала.

Между тем, подшипникам скольжения присущи и определенные недостатки.

  • в процессе эксплуатации необходимо постоянно контролировать уровень смазки;
  • при недостаточной смазке и запуске возникает дополнительная сила трения;
  • более низкий в сравнении с другими классами подшипников КПД;
  • при производстве таких изделий применяют довольно дорогие материалы;
  • при работе, подшипники этого класса могут генерировать излишний шум.

Стандарты подшипников скольжения

Одно из отличий подшипников от других типов деталей, применяемых в промышленности – это то, что они все стандартизированы. Выше было отмечено что на продукцию этого класса действует 60 ГОСТ, и это не считая ТУ и другой нормативной документации.
ГОСТ не только нормирует конструкцию и размеры подшипников, но и порядок их обозначения на чертежах, в спецификациях и другой рабочей документации.

Кроме того, ГОСТ на технические условия подшипников регламентирует параметры допусков и посадок, которые обязаны соблюдать производители.

Маркировка

Маркировка подшипников – это параметры, которые показывают рабочие диаметры изделия (внутренний и внешний), конструктивные особенности. Все эти данные закодированы в наборе цифр и буквенных символов. Порядок кодировки, детальная расшифровка регламентирована в ГОСТах на подшипниковую продукцию. Так, кодировка шариковых и роликовых подшипников однорядных приведена в ГОСТ 3189-89.

В закодированном наименовании подшипника содержатся следующие данные:

  • серия ширины;
  • исполнение;
  • тип изделия;
  • группа диаметров;
  • посадочный диаметр.

Кстати, важно понимать, что на территории нашей страны применяют две системы обозначения подшипников – ГОСТ и ISO.

Пример расшифровки маркировки на подшипниках

Маркировка может быть нанесена на одно из колец. Если подшипник закрытого типа то маркировку наносят на уплотнение или защитном кольце.

Классы точности подшипников

Класс точности подшипника – это показатель, который характеризует максимальные отклонения значения размеров подшипника от номинала.

В некоторых устройствах при выборе подшипника потребитель руководствуется ценой на него, а остальные параметры для него не так критичны. В некоторых других случаях потребитель выбирает подшипник исходя из предельной скорости вращения, при которой не будут, проявляются такие явления, как вибрация и пр. Такие довольно жесткие условия предъявляются к изделиям, работающим на транспорте, станочным узлам, робототехнических комплексов.

В машиностроении существует зависимость между точностью обработки и ее стоимостью. То есть, чем точнее деталь, тем больше ее конечная цена.

Разделение подшипников по точности позволяет подобрать такое изделие, которое будет отвечать требованиям, которые предъявляет проектировщик и в то же время с приемлемой для потребителя ценой.

Класс точности описывает точность производства изделий. Для регулировки этого параметры существуют нормативы, определенные в ГОСТ и ISO. В них определены допуски на все размеры – диаметры, ширину, фаски и пр.

Назначение подшипников качения

Подшипники качения предназначены для поддержки вращающихся валов. Они нашли свое применение в машинах, разного типа, например, в подъемно-транспортных устройствах, технике, применяемой в сельском хозяйстве, судовых двигателях.

Магнитные подшипники

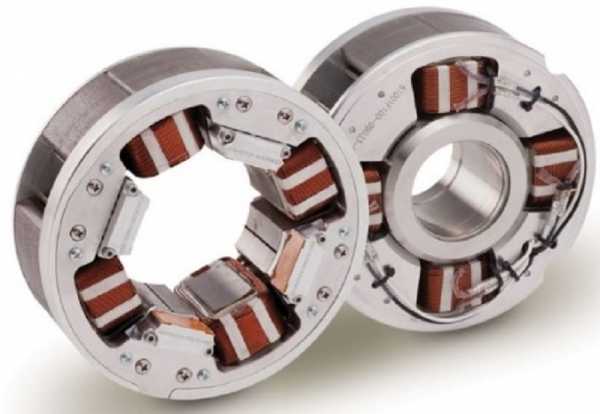

Магнитные подшипники, которые все чаще применяют в различных машинах и механизмах работает на основании принципа магнитной левитации. В результате реализации этого принципа в подшипниковой опоре отсутствует контакт между валом и корпусом подшипника. Существуют активное исполнение и пассивное.

Активные изделия уже в массовом производстве. Пассивные, пока еще находятся на стадии разработки. В них, для получения постоянного магнитного поля применяют постоянные магниты типа NdFeB.

Использование магнитных подшипников предоставляет потребителю следующие преимущества:

  • высокая износостойкость подшипникового узла;
  • применение таких изделий, возможно, в агрессивных средах в большом диапазоне внешней температуры.

Бесконтактный магнитный подшипник

В то же время использование таких узлов влечет за собой некоторые сложности, в частности:

В случае пропадания магнитного поля, механизм неизбежно понесет повреждения. Поэтому для бесперебойной и безаварийной работы проектировщики применяют так называемые страховые подшипники. Как правило, в качестве страховочных применяют подшипники качения. Но они в состоянии выдержать несколько отказов системы, после этого требуется их замена, так будут изменены их размеры.

Создание постояннодействующего, а главное, устойчивого, магнитного поля сопряжено с созданием больших и сложных систем управления. Такие комплексы вызывают сложности с ремонтом и обслуживанием подшипниковых узлов.

Излишнее тепловыделение. Оно обусловлено тем, что обмотка нагревается в результате прохождения через нее электрического тока, в некоторых случаях, такой нагрев недопустим и поэтому приходится устанавливать системы охлаждения, что, разумеется, приводит к усложнению и удорожанию конструкции.

Где используются устройства скольжения

На самом деле сложно найти механизм, в котором не установлены подшипники скольжения. Даже на атомных подводных лодках, на подшипниках этого типа устанавливают гребные валы. Подшипники скольжения нашли широкое применение в станкостроении. В частности, в них устанавливают валы, по которым перемещается суппорт, резцедержатель и другие составные части станка.

Классификация подшипников качения

К подшипникам качения относят:

  • шариковые;
  • роликовые,
  • упорные и многие другие.

Все они характеризуются высокими параметрами износостойкости и возможностью работы в условиях разнонаправленных нагрузок – осевых и радиальных.

Характеристики подшипников качения

К основным характеристикам подшипников качения можно отнести следующие:

Угловая скорость, подшипники качения могут показывать высокие значении этой скорости, особенно если сепараторы выполнены из цветного металла или полимеров.

Перекос вала. Допустимо то, что перекос может достигать от 15’ до 30’. Кроме того, подшипники качения способны воспринимать небольшие осевые усилия. Она не должна превышать 70% от неиспользуемой радиальной грузоподъемности.

Подшипники качения показывают минимальные потери на трение.

Каталог импортных подшипников FAG, INA, SKF, NSK, TIMKEN и др.

В мировой экономике подшипниковая отрасль занимает отдельное место, во много это обусловлено значимостью продукции ей выпускаемой.

В нашей стране такую продукцию выпускают на специализированных подшипниковых заводах. Но, в последнее время существенно увеличен импорт подшипников из рубежа. Их поставляют из разных стран мира – США, КНР, Германии и пр.

Для ознакомления с номенклатурой поставляемой продукции достаточно ознакомиться с каталогами подшипников, которые предлагают потребителям зарубежные производители — FAG, INA, SKF, NSK, TIMKEN и многие другие. Достаточно одного взгляда и можно понять всю величину номенклатуры предлагаемых подшипников.

Но при заказе импортной продукции необходимо понимать, что подшипники, поступающие из-за границы, должны соответствовать требованиям наших нормативов и иметь документы, подтверждающие их качество и безопасность в эксплуатации. Подшипники очень часто поделывают. Рекомендуем покупать подшипники только у авторизированных поставщиков.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Виды подшипников скольжения | Подшипники в России

Сферические шарнирные подшипники (подшипники скольжения), выпускающиеся в нашей стране,  подразделяются на два вида -  подшипники для подвижных соединений и подшипники для неподвижных соединений. Термин «для неподвижных соединений» не следует понимать буквально – он обозначает монтажное сочленение деталей, при котором изделия работают при периодических единичных сдвигах одного кольца относительно другого и предназначены, прежде всего, для компенсации несоосности вала и корпуса. Подшипники для таких соединений имеют уменьшенный радиальный зазор. Если вас интересует вопрос покупки подшипников скольжения рекомендуем ознакомиться с этой статьей. Отдельной группой принято выделять современные подшипники скольжения из композитных материалов в виде втулок, шайб, полосок (подробнее здесь).

Виды (типы) подшипников скольжения для подвижных соединений

  • Ш – подшипник без отверстий и канавок для смазки;
  • ШЛ – подшипник без отверстий и канавок для смазки и с разломом
    наружного кольца в продольном направлении;
  • ШЛТ – подшипник без отверстий и канавок для смазки и с разломом
    наружного кольца в продольном направлении, с поверхностью
    скольжения сталь/органоволокнит;
  • ШП – подшипник без отверстий и канавок для смазки и с прорезью на
    наружном кольце;
  • ШН — подшипник неразъемный без отверстий и канавок для смазки, с
    поверхностью скольжения сталь/металлофторопласт;
  • ШС – подшипник с отверстиями и канавками для смазки во внутрен-
    нем кольце;
  • ШСЛ – подшипник с отверстиями и канавками для смазки во внут-
    реннем кольце и с разломом наружного кольца в поперечном направ-
    лении;
  • ШСП – подшипник с отверстиями и канавками для смазки во внут-

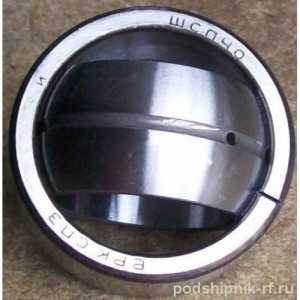

    реннем кольце и с прорезью на наружном кольце (см. фото). Этот и предыдущий вид подшипников скольжения — наиболее распространены в настоящее время и именно их Вам предложат купить при совпадении по размерам;

  • ШСР – подшипник с отверстиями и канавками для смазки во внут-
    реннем кольце и с разъемом наружного кольца в поперечном направ-
    лении;
  • ШСШ – подшипник с отверстиями и канавками для смазки во внут-
    реннем кольце и с широким внутренним кольцом;
  • ШВХ – подшипник с хвостовиком.
  • Дополнительная буква К справа от номера указывает на то, что отверстия и канавки для смазки имеются на обоих кольцах (например, в номере ШСП25К).

Виды (типы) подшипников скольжения для неподвижных соединений

  • ШМ – подшипник без отверстий и канавок для смазки;
  • ШМП – подшипник без отверстий и канавок для смазки с прорезью
    на наружном кольце;
  • ШМЛ – подшипник без отверстий и канавок для смазки и с разломом
    наружного кольца в продольном направлении.

Слева от основного обозначения проставляется указание размерной серии. В порядке увеличения отношения наружного и внутреннего диаметров: Е, 7, 2, G, C (то есть при одинаковых внутренних диаметрах подшипник, к примеру, GШСЛ70 будет иметь наружный диаметр и ширину больше, чем ШСЛ70). Нормальная серия — 7, в номере не отображается, именно изделия этой серии наиболее распространены.

Подшипники скольжения выпускаются по двум классам точности — 1 (повышенная) и 2 (нормальная). Как это часто бывает, нормальная степень точности обычно никак не отражается в номере.

Ранее широко были распространены подшипники с дополнительным индексом НУ слева от номера — это изделия с уменьшенным зазором, выпускались они по ЕТУ и сейчас их можно купить, в основном, только с хранения.

Все указанные виды подшипников скольжения – радиальные. Значительно реже используются радиально-упорные шарнирные подшипники, имеющие дополнительное обозначение «У». Пример: ШУ20. Третья разновидность – упорные шарнирные подшипники (подпятники) – отечественная промышленность не выпускала и не выпускает и если в них возникнет потребность, то приобрести можно только импортные изделия (SKF, FAG и других марок) — для выбора можно скачать каталог подшипников скольжения SKF по ссылке. Также следует иметь в виду, что такие виды как ШСЛ и ШСП — имеют более современнную конструкцию для монтажа и эксплуатации и часто купить можно только их. В большинстве же старых каталогов они не указаны вовсе (зато указаны многие изделия типов Ш, ШС, ШП, большая часть из которых сейчас уже не выпускаются).

Типы подшипников скольжения схематично

Подшипник скольжения сферический

Подшипник скольжения радиально-упорный

Подшипник скольжения упорный

Помимо указанных видов, подшипники скольжения классифицируют и по другим признакам, однако интереса для потребителя подобные классификации практически не представляют (по количеству масляных клапанов, возможности регулирования, и т.д.).

samip.ru

Подшипник качения и скольжения: разница, виды, сферы применения

 Внимание покупателей подшипников

Уважаемые покупатели, отправляйте ваши вопросы и заявки по приобретению  подшипников и комплектующих на почту или звоните сейчас:

     +7(499)403 39 91



  Доставка подшипников  по РФ  и зарубежью.





Внимание покупателей подшипников

Уважаемые покупатели, отправляйте ваши вопросы и заявки по приобретению подшипников и комплектующих на почту или звоните сейчас:
+7 (499) 403 39 91
[email protected]
Доставка подшипников по РФ и зарубежью.
Каталог подшипников на сайте

Внимание покупателей подшипников

Уважаемые покупатели, отправляйте ваши вопросы и заявки по приобретению подшипников и комплектующих на почту или звоните сейчас:
+7 (499) 403 39 91
[email protected]
Доставка подшипников по РФ и зарубежью.
Каталог подшипников на сайте

Подшипники, предназначенные для конструкций с поворотными движениями, бывают двух типов — скольжения и качения. Отличаются они тем, каким образом передается сила между деталями — с помощью скользящих элементов или катящихся. Разберем подробнее оба случая.

Подшипники качения

Конструкция подшипников качения простая — это два кольца, в которые встроены дорожки для качения. Тела качения, которые будут передвигаться по этим дорожкам, помещены между кольцами. Как правило, этими телами являются шарики или ролики игольчатой, цилиндрической, бочкоподобной или конической формы.

Важная часть конструкции подшипников качения — сепаратор, благодаря которому шарики или ролики не соприкасаются, а распределены на равное расстояние. В игольчатых подшипниках благодаря сепараторам и сферическим роликами дополнительно контролируется правильность положения осей тел качения. А в разборных подшипниках сепараторы объединяют вместе тела качения, благодаря чему собирать подшипники проще.

Штампованные сепараторы, как правило, изготавливаются из стали. В особых случаях используются латунные сплавы, полимерные материалы и т. д. Так, полимерные сепараторы из термопластика применяются очень широко, особенно если изготовлены из армированного полиамида.

Для тел качения или колец используют особую закаленную сталь с добавлением хрома. Также применяют так называемую цементованную сталь. Если условия работы подшипников качения предполагают экстремальную эксплуатацию (например, высокая частота вращения, серьезная нагрузка, эксплуатация при высокой температуре, повышенной коррозии), то делают их из жаростойкой и нержавеющей стали, особых полимеров, керамических материалов и прочих покрытий.

Различают подшипники качения открытого типа, а также с уплотнителями контактного и щелевого типа, которые могут быть расположены с одной и с обеих сторон.

Применение подшипников качения и их отличия

Подшипники качения — общий тип деталей, но внутри него различают много подвидов, отличающихся по свойствам, внешнему виду, условиям эксплуатации. Но обычно подбор подшипников осуществляется для конкретной детали и конструкции экспериментально, так как подобрать конкретный вид можно лишь условно, учитывая несколько факторов. Так, учитывают следующие моменты:

  • частота вращения конструкции;
  • нагрузка на деталь;
  • температура;
  • смазывание;
  • наличие вибраций и т. д.

Если учесть все характеристики, дефекты подшипников качения при работе будут минимальными. Исключеним составляют случаи, когда размер подшипника и его типе обусловлен диаметром конструкции. Тогда невозможно выбирать между вариантами.

Рассмотрим основные подшипники качения и скольжения и отличия между ними.

Если подшипники качения создаются для переноса радиальной нагрузки, то это радиальные подшипники. Преимущество их в том, что они могут выдерживать комбинированные нагрузки. Поэтому различают много их типов:

  • радиальные шарикоподшипники;
  • конические роликоподшипники;
  • двухрядные сферические роликоподшипники;
  • радиально-упорные шарикоподшипники и другие подтипы.

Игольчатые же подшипники и многие цилиндрические подобных преимуществ не имеют — они принимают только радиальную нагрузку.

Следующий тип подшипников — упорные. Это подшипники качения, которые воспринимают осевую нагрузку. Существуют также комбинированные варианты этих изделий, которые могут возпринимать и радиальную нагрузку.

Выбирая подшипник, анализируют, стеснено ли пространство в радиальном направлении. Если да, то устанавливают подшипники, в которых меньшая высота поперечного сечения (игольчатые без колец или с внутренним кольцом, радиальные шарикоподшипники и т. д.). Если же оно ограничено в осевом направлении, выбирают однорядные цилиндрические подшипники либо упорные игольчатые без колец.

Немаловажно и то, какой тип направления движения вала в подшипнике. Так, есть модели, имеющие возможность осевого сдвига, направляющие вал в нескольких аксиальных направлениях, а также те, которые имеют возможность углового смещения, за счет чего компенсируются возможные перекосы конструкций.

Определяя нужный размер подшипника качения, учитывают несколько факторов. В первую очередь, рассчитывают будущую нагрузку на деталь, а также ее тип — динамическая или статическая. Также учитывают возможную грузоподъемность подшипника, сроки его эксплуатации, надежность и т. д. Так, вращающиеся подшипники имеют динамическую нагрузку. А те, что перемещаются крайне мало между кольцами, неподвижны или осуществляют колебательные движения, по сути имеют статическую нагрузку. Поэтому роликоподшипники имеют более высокое напряжение, чем шарикоподшипники. Первые применяют для большой нагрузки (валы, огромные конструкции), а вторые — для малой и средней.

Подшипники скольжения

Подшипники скольжения в корне отличаются от подшипников качения. Но задача их та же — обеспечить направление двух движущихся деталей или их опирание, передавая при этом все силы в деталях. Отличие состоит в том, что если в подшипниках качения работают тела качения — шарики и цилиндры, — то в подшипниках скольжения эту роль выполняют подвижные детали (планки, валы или цапфы). Они скользят по поверхности неподвижного элемента (полукольца или втулки). Благодаря подобному принципу скольжение элемента происходит между антифрикционным слоем подшипника и деталью, для которой он служит. Благодаря заложенной смазке, а также покрытию площадь контакта активно смазывается. Если же движение происходит радиально, подвижность обеспечивается за счет зазора между антифрикционным слоем и валом.

Различают много видов подшипников качения. Это и радиальные подшипники, и упорные, и полосы, полукольца, и многие другие варианты и конструкции. Они имеют ряд бесспорных преимуществ — бесшумная работа, способность выдерживать высоку нагрузку, при этом относительно медленно вращаться или колебаться. Кроме того, именно этот тип рекомендуется для работы в тяжелых условиях эксплуатации, когда наблюдается перепад температуры. За счет этих уникальных свойств подшипники скольжения применяются во всех сферах промышленности, особенно для деталей со стесненным пространством.

themechanic.ru

Подшипники скольжения

Для обеспечения вращения в различном оборудовании используются подшипники. Разновидностей их достаточно много, а выбор осуществляется с учётом параметров оборудования и технических характеристик самих подшипников. Более подробно рассмотрим подшипники скольжения.



Виды и комплектация подшипников скольжения



Конструктивно, подшипники скольжения, могут иметь несколько видов, а именно быть разъёмными и неразъёмными приспособлениями. Во многом особенности строения подшипника являются определяющими при его выборе.


В комплектацию неразъёмных подшипников скольжения входит:


1. Целостный корпус.
2. Втулка.
3. Деталь соединения.





В свою очередь подшипники скольжения разъёмного типа состоят из:


1. Разборный корпус.
2. Вкладыши.
3. Деталь соединения.


Втулки или вкладыши обычно производят из материалов обладающих высокими антифрикционными свойствами. А в качестве детали для соединительного элемента в подшипниках скольжения, чаще всего применяются вал, палец, цапфа или короткий валик.



Износ и ремонт подшипников скольжения



Основной причиной поломок подшипников скольжения является износ приспособления от интенсивной эксплуатации, происходящий в зоне трения, или же значительное ослабление втулки или вкладыша в плотно подогнанной конструкции приспособления. При возрастающем износе составляющих, соединение между ними становится менее плотным, вследствие чего, в подшипниках скольжения проявляются различные нагрузки, в том числе и ударные. Кроме того, износ комплектующих элементов подшипников скольжения, может привести к разрегулировке всего механического узла, а также утечки смазочных материалов.


В качестве восстановительных мер, при обнаружении недостатков необходимо устранить ослабление вкладышей (втулки) подшипников скольжения, или же довести зазор между элементами трения до обычного состояния. Соответственно выбор восстановительных мероприятий зависит от характера неполадок. Наиболее часто применяются следующие меры, направленные на уменьшение зазора между деталями трения в подшипниках скольжения:


1. Обработка деталей соединения до расчётных размеров, при этом кольцо подшипника уменьшается до соответствующего размера.







2. Замена соединительной детали с обработкой места посадки.


3. Проведение наращивания с целью восстановить прежние размеры элементов.


В процессе сборки подшипников скольжения достаточно важно соблюдать геометрические пропорции, достаточную плотность соединения, а также высокое качество поверхностей деталей трения.



Втулка подшипников скольжения



При восстановительных работах связанных с заменой втулки, необходимо провести следующие мероприятия, которые позволят избежать дополнительной обработки посадочного отверстия:


1. Необходимо точно соблюдать натяг при посадке. При несоблюдении его возможно образование слишком маленького смазочного зазора, а так же недостаточно плотной посадки.





2. Располагать втулку необходимо соблюдая совпадение смазочных отверстий.


3. Для образования посадки со значительным натягом необходимо произвести нагрев втулки, при этом охладив корпус.



Области применения подшипников скольжения:



1. Высокоскоростная аппаратура. Однако износ подшипников при этом весьма значителен.
2. В условиях, которые диктуют установку только разъёмного типа подшипников скольжения.
3. В случаях, когда работа проходит в условиях повышенной влажности или агрессивной кислотной среде.
4. Используются на валах, работающих с ударными и вибрационными нагрузками.
5. Устанавливаются на близко расположенных валах, во многом за счёт своих малых габаритов.
6. В тихоходных машинах и узлах, к которым не предъявляются высокие рабочие требования.

promplace.ru

Подшипники скольжения и качения: классификация,


Каждый из нас на не раз сталкивается со словом "подшипник" в повседневной жизни. Но не каждый знает что такое подшипник, для чего нужен подшипник, и какие виды подшипников бывают. В этой статье мы постараемся рассказать вам о подшипниках скольжения и качения, их назначение, принцип работы, преимущества, виды воспринимаемых нагрузок и многое другое.

Подшипники поддерживают вращающиеся оси и валы, воспринимают от них радиальные и осевые нагрузки и сохраняют заданное положение оси вращения вала.
Подшипники классифицируют по виду трения и воспринимаемой нагрузке.

По виду трения различают: подшипники скольжения, у которых опорный участок вала скользит по поверхности подшипника; подшипники качения, у которых трение скольжения заменяют трением качения посредством установки шариков или роликов между опорными поверхностями подшипника и вала.

По воспринимаемой нагрузке различают подшипники: радиальные – воспринимают радиальные нагрузки; упорные – воспринимают осевые нагрузки; радиально-упорные – воспринимают радиальные и осевые нагрузки.
Все типы подшипников широко распространены.

Подшипники скольжения

– это опоры вращающихся деталей, работающие при относительном скольжении цапфы по поверхности подшипника.

Достоинства подшипников скольжения:
- малые габариты в радиальном направлении;
- возможность работы при высоких скоростях вращения и нагрузках, в воде и в агрессивных средах;
- обеспечение высокой точности установки валов;
- малая чувствительность к ударным и вибрационным нагрузкам;
- незаменимость в случаях, когда по условиям сборки подшипник должен быть разъемным (на шейках коленчатых валов).

Недостатки:
- выше, чем у подшипников качения, потери мощности на трение;
- более сложная смазочная система;
- необходимость использования дефицитных материалов.

Подшипник (рис. 4.1, а) представляет собой втулку из износоустойчивого материала (оловянистые бронзы, алюминиевые бронзы, металлографитовые сплавы и др.). Втулка неразъемного подшипника может быть запрессована непосредственно в стенку корпуса. При возможных перекосах вала подшипник делают самоустанавливающимся (рис. 4.1, б). Подобные подшипники расположены в сочленениях деталей шасси.
В сочленениях деталей системы управления самолетом широко применяют специальные стальные шарнирные подшипники (рис. 4.2).

Смазка и режимы трения подшипников

Для смазывания трущихся поверхностей подшипников применяют жидкие, пластичные (густые), твердые и газообразные смазочные материалы. Для уменьшения износа поверхности цапфы и подшипника разделены слоем смазки достаточной толщины, которая больше суммы высот шероховатостей поверхностей (h > RZ1 + RZ2).
При соблюдении этого условия не происходит непосредственного касания и изнашивания трущихся поверхностей. Несущая поверхность масляного слоя очень высока, и он воспринимает передаваемую нагрузку. Сопротивление вращению подшипника в этом случае определяется только внутренним трением в смазочном материале, а коэффициент трения f = 0,001…0,005.
При непрерывном вращении вала с достаточно большой скоростью масло увлекается вращающимся валом, в нем создается гидродинамическое давление, образуется «масляный клин», разделяющий трущиеся поверхности (рис. 4.3).
Скорость вращения вала, зазор между цапфой и подшипником, вязкость и количество подаваемого масла связаны между собой. При правильном соотношении между ними подшипник скольжения может длительное время эксплуатироваться без заметного износа.

Рис. 4.3. Положение шипа в подшипнике

Масло не только смазывает трущиеся детали, но и отводит от них тепло, поэтому в масляную систему (например, авиационного двигателя) входят масляные радиаторы, в которых масло охлаждается.
В условиях полужидкостного трения нарушается непрерывность масляного слоя и в отдельных местах происходит соприкосновение неровностей трущихся поверхностей. Поэтому здесь не исключается изнашивание поверхностей, а только уменьшается его интенсивность (коэффициент полужидкостного трения f = 0,008…0,1).

Подшипники качения

состоят из наружного и внутреннего колец, между которыми в сепараторе расположены шарики или ролики. Сепаратор разделяет тела качения, чтобы они не соприкасались.
Применение подшипников качения позволило заменить трение скольжения трением качения. Трение качения существенно меньше зависит от смазки. Условный коэффициент трения качения мал и близок к коэффициенту жидкостного трения в подшипниках скольжения (f = 0,0015…0,006). При этом упрощаются система смазки и обслуживание подшипника.

Преимуществами подшипников качения являются:
- небольшие потери на трение;
- взаимозаменяемость, облегчающая монтаж и ремонт подшипниковых узлов;
- малые пусковые моменты;
- нетребовательность к смазке и уходу (за исключением случаев, когда от подшипников, например, роторов авиационных двигателей, необходимо отводить тепло).

Недостатками подшипников качения являются:
- чувствительность к ударам и вибрациям вследствие большой жесткости подшипника;
- сравнительно большие радиальные габаритные размеры;
- шум при работе с высокой частотой вращения.
Большая часть вращающихся деталей авиационных конструкций установлена на подшипниках качения.

Классификация подшипников качения

По форме тел качения подшипники разделяют на шариковые и роликовые, по направлению воспринимаемой нагрузки – на радиальные, упорные, радиально-упорные и упорно-радиальные.

Рис. 4.4. Подшипники качения

Радиальные шариковые подшипники (рис. 4.4, 1) – наиболее простые и дешевые. Они допускают небольшие перекосы вала (до 1/4°) и могут воспринимать осевые нагрузки, но меньшие радиальных. Эти подшипники широко распространены в машиностроении.
Радиальные роликовые подшипники (рис. 4.4, 4) благодаря увеличенной контактной поверхности допускают значительно большие нагрузки, чем шариковые. Однако они не воспринимают осевые нагрузки и плохо работают при перекосах вала. В роликовых цилиндрических и конических подшипниках с комбинированными (бочкообразными) роликами концентрация нагрузки от неизбежного перекоса вала существенно снижается. Аналогичное сравнение можно провести и между радиально-упорными шариковыми (рис. 4.4, 3) и роликовыми (рис. 4.4, 5) подшипниками.
Самоустанавливающиеся шариковые (рис. 4.4, 2) и роликовые(рис. 4.4, 6) подшипники применяют в тех случаях, когда допускают значительный перекос вала (до 2…3°). Они имеют сферическую поверхность наружного кольца и ролики бочкообразной формы. Эти подшипники допускают небольшие осевые нагрузки.
Применение игольчатых подшипников (рис. 4.4, 7) позволяет уменьшить габариты (диаметр) при значительных нагрузках. Упорный подшипник (рис. 4.4, 8) воспринимает только осевые нагрузки и плохо работает при перекосе оси.
По нагрузочной способности (ширине и наружному диаметру) подшипники разделяют на семь серий – от сверхлегкой до тяжелой; по классам точности – нормального класса (0), повышенного (6), высокого (5), особо высокого (4) и сверхвысокого (2). Класс точности подшипника назначают в зависимости от требований к сборочной единице. Чаще применяют дешевые подшипники класса 0. Для авиационных конструкций с тяжелыми условиями работы (например, для роторов авиационных двигателей) используют подшипники повышенных классов точности.

Обозначения подшипников качения

В условных обозначениях приводят внутренний диаметр подшипника, его серию, тип, конструктивные особенности и класс точности.
Две первые цифры справа указывают внутренний диаметр d. Для подшипников с d = 20…495 мм диаметр определяют умножением двух крайних цифр в обозначении на 5. Третья цифра справа указывает серию: подшипник особо легкой серии – 1, легкой – 2, средней – 3, средней широкой – 6, тяжелой – 4 и т.д. Четвертая цифра справа характеризует тип подшипника: радиальный шариковый – 0 (в обозначении нуль опускают), радиальный шариковый сферический – 1, роликовый радиальный с короткими цилиндрическими роликами – 2, роликовый радиальный со сферическими роликами – 3, шариковый радиально-упорный – 6, роликовый конический – 7 и т.д. Например, подшипник 308 – шариковый радиальный средней серии с d = 40 мм; подшипник 7216 – роликовый конический легкой серии с d = 80 мм.
Пятая и шестая цифры в обозначении подшипника отражают его конструктивные особенности (наличие защитных шайб, упорных буртов или канавок на наружном кольце и др.). Цифры 6, 5, 4, 2, указывающие класс точности подшипников, ставят через тире перед обозначением, нуль не пишут.

Повреждения подшипников качения

Подшипники выходят из строя вследствие усталостного выкрашивания, абразивного изнашивания при попадании пыли или пластических деформаций при перегрузках. Усталостное выкрашивание является наиболее распространенным видом разрушения подшипников при длительной работе. Интенсивность абразивного изнашивания можно уменьшить за счет применения совершенных уплотнителей и надлежащей очистки масла.
Наблюдается также разрушение сепараторов от центробежных сил и действия тел качения. Раскалывание колец и тел качения происходит при их работе с сильными ударами, при перекосах.

Расчет подшипников качения

Выполняют расчет подшипников на долговечность по усталостному выкрашиванию и на предотвращение возникновения пластических деформаций.
При постоянном режиме расчет подшипников ведут по эквивалентной динамической нагрузке с учетом характера и направления действующих сил. Принимают такую эквивалентную нагрузку, при которой обеспечивается та же долговечность подшипника, что и в действительных условиях нагружения.
Для радиальных и радиально-упорных
Р = (XVFr + YFa) Kб KТ, (4.1)
где Fr, Fa – соответственно радиальная и осевая нагрузки на подшипник, Н;
Х, Y – коэффициенты соответственно радиальной и осевой нагрузок;
V – коэффициент вращения: при вращении внутреннего кольца V = 1, наружного – V = 1,2;
Кб – коэффициент безопасности: Кб = 1 при спокойной нагрузке, Кб = 2,5…3 при сильных ударах;
КТ – температурный коэффициент, при нагреве подшипникового узла до 125° С КТ = 1.
Грузоподъемность подшипников
характеризуется базовой динамической грузоподъемностью С и базовой статической грузоподъемностью С0.
Под базовой динамической грузоподъемностью подшипника понимают радиальную или осевую нагрузку, которую он может выдержать при долговечности в 1 млн. оборотов. Базовой считают долговечность при 90-процентной надежности.
Расчетная долговечность выражается числом его оборотов L (в миллионах) или часов работы LH, при которых на рабочих поверхностях у 90 % подшипников из партии не должно появляться признаков усталости металла (выкрашивания, отслаивания).
Долговечность подшипника определяют по эмпирическим зависимостям:
и , (4.2)
где С – динамическая грузоподъемность подшипника, кН;
Р – динамическая эквивалентная нагрузка, кН;
р – показатель степени, равный 3 для шарикоподшипников и 10/3 для роликоподшипников;
n – частота вращения подшипника, мин-1.
Подбор подшипников
В конструкциях самолета, в отличие от конструкций в машиностроении, шарикоподшипники работают, как правило, с небольшими скоростями вращения. Поэтому их подбирают не по допускаемым нагрузкам и по сроку службы, а по разрушающим нагрузкам. Заделка подшипников осуществляется сплошной завальцовкой обкатыванием шариком без проточки и с проточкой в детали, обжатие пуансоном – без проточки в детали в шести или восьми точках, обжатие пуансоном – в шести и восьми точках по специальной проточке в детали, установкой пружинных упорных колец – в специальную канавку в детали.
Вид заделки зависит от предела прочности материала и от диаметра подшипника и берется по ГОСТ. Посадки под подшипники также задаются ГОСТ.

Предлагаем вашему вниманию подшипники качения справочник-каталог.

techliter.ru

Виды, назначение и обозначения подшипников

Обозначения подшипников сегодня крайне активно используются в различных сферах современного производства, ведь это абсолютно незаменимая деталь, которая сегодня применяется в преимущественном большинстве самых разнообразных механизмов и узлов. На сегодняшний день их повсеместно используют во всем, начиная от миниатюрной техники бытового назначения и заканчивая огромными механизмами, использующимися в промышленном производственном оборудовании.

Ни одно современное предприятие, промышленный комплекс или же производственное объединение не может не использовать те или иные обозначения подшипников и сами изделия, которые при этом имеют ограниченный срок службы, и единственной причиной такого явления является то, что им просто нет какой-то конкретной альтернативы. В связи с этим бесперебойность и активность работы различных предприятий, а значит, и их экономическая эффективность непосредственно зависят от того, насколько своевременно поставляются и ставятся такие изделия в случае их износа.

История

Не все правильно понимают старую поговорку, говорящую о том, что все новое представляет собой просто давно забытое старое. Это бессмертное высказывание вполне подходит практически под любые современные технологии, и в частности, это касается подшипника, несмотря на то, что с тех времен, как появились первые обозначения подшипников, прошел уже огромный эволюционный путь, и изначально такие изделия выглядели далеко не так, как их сегодня представляют многие.

Если совсем глубоко окунаться в историю, то начать стоит с 3500 года до н.э., когда жители Древнего Египта использовали, хоть и достаточно примитивные, но в то же время для своего времени крайне эффективные опорные подшипники, в которых, правда, на тот момент еще не использовались шарики. Приблизительно в 700-м году до н.э. кельты уже прекрасно знали и достаточно активно использовали изделия, которые в наше время обозначения подшипников именуют как цилиндрические устройства качения.

Следующий шаг – 330 год до н.э., в котором один из известнейших инженеров Древней Греции Диад смог создать полноценную осадную машину, одним из основных элементов которой были достаточно примитивные подшипники. Данная машина представляла собой полноценный массивный таран, который мог без труда передвигаться при помощи роликовых направляющих. Именно так на практике был показан принцип, который несет в себе любой шариковый подшипник качения, то есть трение скольжения получилось заменить трением качения, благодаря чему машина смогла без труда выполнять поставленные перед ней задачи, используя гораздо меньше силы.

В 1490 году Леонардо да Винчи изобрел первый в мире чертеж подшипника качения. Стоит отметить тот факт, что данное изобретение вызвало самый настоящий фурор в кругах специалистов, но на самом деле с течением времени многие поняли, что на тот момент такому изделию просто не находилось практического применения.

В 1794 году произошло первое патентование подшипника качения, который является аналогом современного устройства. К сожалению, использованию этого образца на практике тоже не суждено было состояться, потому что для того, чтобы полноценно реализовать данную идею, нужно было иметь другие технические возможности, так как использование ручной полировки не позволяло добиться соответствующих результатов.

В 1839 году ученый из Америки по имени Исаак Бэббит изобретает специализированный сплав, с помощью которого начали производиться шарики, которые дальше включал в свой состав полноценный роликовый подшипник качения. Данный сплав включал в свой состав медь, сурьму, свинец и олово.

Далее произошел настоящий прорыв в области обоснованных с технической точки зрения конструкций подшипника, и преимущественное большинство из них, естественно, было запатентовано. В 1853 году Филлип Мориц Фишер конструирует первый в истории педальный велосипед, механизмы которого содержали в себе специализированный роликовый подшипник.

Последним действительно значимым для запуска повсеместного распространения и использования таких изделий событием стало то, что Фридрих Фишер создал в 1883 году машину, при помощи которой осуществлялось шлифование шариков, изготовленных из закаленной стали. При этом стоит отметить тот факт, что данная машина позволяла получить такой высокий уровень шлифования, который ранее был просто недостижим. За счет создания данной машины появился знаменитый на весь мир швейнфуртский подшипниковый завод, а в дальнейшем подобные изделия уже начали применяться практически повсеместно.

С тех пор непрерывно осуществлялось совершенствование технологий огромными темпами – закупалось более точное оборудование, начал проставляться номер подшипника, разрабатываться определенные стандарты производства. В конце концов мы видим знакомое многим изделия, без которого в наши дни практически невозможно представить себе современное производство.

Самыми востребованными и популярными в наше время можно назвать подшипники скольжения и качения, поэтому в данной статье мы разберем именно их использование.

Подшипники качения

Основным принципом данного подшипника является применение силы трения качения. Такое изделие имеет конструкцию, которая составляется из двух металлических колец с желобом, между которыми размещаются ролики, иглы или шарики, фиксирующиеся внутри сепаратора, размещенного между кольцами. Стоит отметить, что можно найти не один номер подшипника, предусматривающий возможность отсутствия сепаратора в его конструкции.

В чем их различия?

Современные подшипники качения принято классифицировать по нескольким основным признакам:

  • Вид тел, которые используются для обеспечения того самого качения – роликовый/игольчатый или же шариковый подшипник;
  • Тип возможной нагрузки – линейные, упорные, радиальные, радиально-упорные и шариковые винтовые передачи.
  • Общее количество используемых элементов – от однорядных до многорядных.
  • Возможность обеспечения компенсации того, что в конструкции отсутствует соосность втулки и вала – несамоустанавливающиеся и самоустанавливающиеся.

Преимущества

Существует целый ряд достоинств, которыми выгодно отличаются такие подшипники. ГОСТ устанавливает достаточно жесткие нормы производства таких изделий, соответствие которым должно обеспечивать следующие преимущества:

  • Предельно высокий КДА, который обеспечивается за счет достижения минимальных потерь из-за трения.
  • В разы, а в некоторых случаях даже в десятки раз уменьшенный момент трения по сравнению с подшипниками скольжения.
  • Полное отсутствие какой-либо потребности в применении дорогостоящих цветных металлов, без которых не могли бы эффективно использоваться подшипники скольжения, что крайне положительно сказывается на изначальной себестоимости и, соответственно, конечной цене, которую имеют такие подшипники. ГОСТ при этом достаточно четко указывает требования к их производству, поэтому не приходится беспокоиться о том, что за меньшие деньги вы получите не столь качественное изделие.
  • Возможность изготовления подшипников практически любых интересующих вас габаритов по направлению к оси, благодаря чему диапазон их применения значительно расширяется.
  • Великолепные эксплуатационные параметры, а также полная неприхотливость в обслуживании в комбинации с относительной простотой замены.
  • Предельно низкий расход смазки.
  • Достаточно низкая стоимость, что представляет собой следствие слишком большой массовости производства таких изделий, а также количества используемых материалов.
  • Довольно высокая степень взаимозаменяемости, что также положительно сказывается на общей простоте и величине скорости ремонта различного оборудования и машин.

Минусы

При этом нельзя не сказать о том, что даже обозначение импортных подшипников такого типа предусматривает наличие у них определенных недостатков, а именно:

  • Относительно небольшой диапазон применения. В преимущественном большинстве случаев, если разбирать обозначения подшипников, расшифровка их характеристик четко указывает на их полную непригодность для применения в оборудовании, работающем на сверхвысоких скоростях и с большими вибрационными и ударными нагрузками, так как все это подобным изделиям неподвластно.
  • Довольно большая масса и габариты в радиальном направлении.
  • Отсутствие возможности создания полностью бесшумных подшипников из-за погрешности форм.
  • Достаточно сложная установка всевозможных подшипниковых узлов.
  • Нужно крайне внимательно относиться к тому, чтобы максимально точно устанавливать такие изделия, о чем свидетельствуют обозначения подшипников. Расшифровка основных параметров и практических примеров их использования говорит о том, что даже небольшие неточности в конечном итоге могут привести к выведению из строя всего узла.
  • В процессе изготовления маленьких партий подшипников с нестандартными типоразмерами их стоимость увеличивается довольно сильно.

Подшипники скольжения

Обозначение подшипников по ГОСТ говорит о том, что устройства скольжения представляют собой корпус с отверстием, внутри которого находится смазочное приспособление и специализированная втулка, изготовленная из антифрикционного материала. Вращение вала осуществляется за счет зазора, предусмотренного между ним и отверстием. Стоит отметить тот факт, что расчету данного зазора уделяется особенное внимание, так как в противном случае просто не удастся обеспечить действительно эффективную работу данного изделия. Именно поэтому обозначение подшипников SKF и лого других крупнейших мировых производителей, как минимум, позволяет быть уверенным в том, что их характеристики соответствуют изделиям высокого уровня и не дадут сомневаться в эффективности применяемых изделий.

Трение скольжения в подобных изделиях разделяется на несколько основных категорий:

  • Граничное. Смазочный материал покрывает изделие тонкой пленкой, в то время как подшипник с валом соприкасается на полную или же просто затрагивает участки на большой протяженности.
  • Жидкостное. За счет применения слоя достаточно жидкой смазки исключается непосредственное непрерывное соприкосновение поверхностей подшипника и вала. Такой контакт может или полностью отсутствовать или же быть непостоянным в определенных участках.
  • Газовое. За счет присутствия газовой прослойки между изделием и валом полностью исключается возможность их непосредственного соприкосновения.
  • Сухое. Смазка не используется в принципе, а валы при этом полностью покрывают диаметры подшипников или же те ложатся на участки значительной протяженности.

В зависимости от типа используемого изделия может использоваться пластичная, жидкая, газообразная или же твердая смазка.

Классификация

Классификация таких изделий осуществляется в зависимости от следующих признаков:

  • Форма отверстия – одноповерхностные или многоповерхностные; со смещенным центром или без смещения; со смещенной поверхностью или без смещения.
  • Направления возникающей нагрузки – осевые, радиальные или же радиально-упорные.
  • Количество используемых масляных клапанов – один или два и более.
  • Конструкция – разъемные, неразъемные или же встроенные.
  • Регулируемость – возможность регулировки или же ее отсутствие.

Преимущества

Если говорить об основных достоинствах таких изделий, всего их можно выделить несколько:

  • Крайне широкий диапазон возможных сфер применения за счет того, что подшипники могут нормально работать даже на больших ударных и вибрационных нагрузках или же при достаточно высокой скорости.
  • Достаточно высокая степень экономичности, если используется вал с большим диаметром.
  • Возможность использования в виде разъемного подшипника.
  • Возможность обеспечения регулировки зазора, благодаря чему может устанавливаться ось вала с предельной точностью.

Недостатки

При этом, естественно, у таких изделий есть и некоторые минусы:

  • В отличие от того, как указывается обозначение подшипников качения, здесь не самый высокий КПД, так как присутствуют довольно существенные потери от трения.
  • Нет возможности обеспечения нормальной работы без регулярного смазывания.
  • Неравномерный износ цапфы и самого изделия.
  • Достаточно высокая себестоимость из-за необходимости регулярного применения цветных металлов в процессе производства.
  • Огромная трудоемкость в изготовлении.

Маркировка

Все изделия, которые изготавливаются на территории России, должны в обязательном порядке маркироваться производителями, причем устанавливается обозначение подшипников по ГОСТ. В маркировку любого современного подшипника входит семь цифр главного обозначения, а также несколько дополнительных знаков, которые располагаются слева или же справа от основного обозначения. При этом стоит отметить тот факт, что от основного дополнительная маркировка слева всегда должна отделяться дефисом, в то время как справа находится буквенное обозначение подшипников. При этом знаки в любом случае должны читаться только слева направо.

Левые знаки, которые включает в себя обозначение подшипников на чертеже, содержат в себе следующее:

  • момент трения;
  • категорию изделия;
  • класс точности;
  • группу радиального зазора.

Справа же указывается следующее:

  • конструктивные изменения;
  • материал, использующийся в процессе изготовления данных деталей;
  • смазочный материал;
  • температура отпуска;
  • основные требования к обеспечению определенного уровня вибрации.

Диаметры

Если речь идет об обозначении диаметров, размер которых составляет не более 10 мм, то в таком случае рассматривается значение номинального диаметра, и единственным исключением здесь являются подшипники, имеющие отверстия с диаметром в диапазоне 0.6-2.5 мм, обозначение которых осуществляется дробным числом. В остальных ситуациях, если диаметр имеет дробное значение, то в таком случае обозначение будет иметь округленное до целого, в то время как на втором месте в обозначении данного изделия ставится цифра «5».

Подшипники, диаметр отверстия которых составляет 10, 12, 15 или же 17 мм, в своем обозначении диаметра имеют числа 00, 01, 02 или же 03 соответственно. Если же это отверстие, размер которого находится в диапазоне от 10 до 19 мм, но при этом не входит в перечисленный выше список, то в таком случае изделие обозначается ближайшим числом из вышеперечисленного, а в третьей позиции маркировки ставится цифра «9».

Если диаметр отверстия составляет 22, 28, 32 или же 500 мм, то в таком случае им указываются дробные значения. К примеру, изделие с диаметром 22 мм может иметь обозначение «602/22».

Если диаметр отверстия имеет целое или дробное число, не кратное пяти, то в таком случае они обозначаются в виде округленных до целого числа частных от деления настоящего диаметра на 5. При этом основное обозначение таких изделий включает в себя на третьем месте цифру «9».

Внутренний диаметр подшипников, имеющий отверстие более 500 мм, имеет обозначение, которое полностью совпадает с указанным значением диаметра отверстия, рассчитанного в миллиметрах.

Помимо всего прочего, указывается размерная серия подшипника, которая включает в себя сочетание серий ширин и диаметров для определения точных габаритов.

fb.ru

Корпуса, втулки и вкладыши подшипников

Втулки и вкладыши металлические подшипников скольжения

Вкладыши (рисунок 19.2.1) и цельные втулки (рисунок 19.2.2) выполняют из чугуна (АЧС-1, АЧК-2), бронзы (БрОЦС 5-5-5, Бр.АЖ9-4, БрОФ10-1 и др.) или других антифрикционных сплавов (например, ЦАМ 10-5, ЦАМ 9-1,5 л). Иногда с целью экономии втулки и вкладыши делают биметаллическими: стальная основа и антифрикционный слой из бронзы или баббита, нанесенный методом центробежного литья. Для более надежного крепления на внутренней поверхности стальных втулок и вкладышей делают кольцевые пазы со скосами, удерживающие антифрикционный слой (рисунок 19.2.5). При этом внутренняя цилиндрическая поверхность втулок и вкладышей должна иметь большую шероховатость (рисунок 19.2.5, д, е). В некоторых случаях возможно нанесение мелкой резьбы (рисунок 19.2.5, г). На рисунок 19.2.6 исполнение 1 соответствует однородным вкладышам разъемных подшипников общего назначения, а исполнение 2 — вкладышам с антифрикционным слоем.

В зависимости от предельного отклонения внешнего диаметра D втулки иногда требуется дополнительное крепление ее в корпусе подшипника. Дополнительное крепление втулок обязательно, если диаметр Dвыполнен с предельными отклонениями по k6 и n6 (рисунок 19.2.3, табл. 19.2.2). При креплении втулок одним или двумя винтами резьбовые отверстия следует располагать под углом 180° или 90° к смазочной канавке. Для обеспечения смазки подшипников во втулках и вкладышах предусмотрены маслоподводящие карманы, рекомендуемые форма и размеры которых даны на рисунок 19.2.4, 19.2.7 и в табл. 19.2.3 и 19.2.5. Маслоподводящие карманы, проточки и отверстия не следует размещать в нагруженной зоне подшипника скольжения.

Корпуса подшипников скольжения

Корпуса подшипников изготовляют в неразъемном (рисунок 19.3.1, табл. 19.3.1) и в разъемном исполнении (рисунок 19.3.2, табл. 19.3.2) со втулками и вкладышами из антифрикционного чугуна и других антифрикционных материалов. Кроме того, корпус подшипника скольжения может быть фланцевым (ГОСТ 11522-82 — ГОСТ 11524-82). Корпуса и крышки выполняют литыми из чугуна СЧ15 (реже из стали) и сварными (в неответственных узлах трения при маленьких скоростях скольжения и маленьких нагрузках).

Втулки и вкладыши неметаллические подшипников скольжения

В подшипниках в условиях трения без смазочного материала целесообразно использовать вкладыши и втулки из металлофторопласта (рисунок 19.4.1, 19.4.2, табл. 19.4.1), а таже втулки из углепластика (рисунок 19.4.3, табл. 19.4.3). Такие подшипники применяются, например, в пищевой, текстильной, бумажной и химической промышленности. Металлофторопластовый материал при маленьких скоростях скольжения допускает давление в подшипниках до 350 МПа, сохраняет работоспособность в интервале температур от -200 до 280°С. В зависимости от режимов работы коэффициент трения в таких подшипниках при работе без смазочного материала составляет 0,04…0,23. При низких скоростях скольжения (0,05… …0,1 м/с) и высоких давлениях коэффициент трения минимален. Использование подшипников со втулками из углепластика целесообразно в условиях загрязнения цементной, угольной и другой пылью, в сточных водах промышленных предприятий, в морской воде. Такие подшипники обладают высокой износостойкостью, сохраняют работоспособность в интервале температур от -60 до 250°С. Коэффициент трения при работе без смазочного материала для них составляет около 0,1. Неметаллические втулки и вкладыши изготовляют таже из текстолита, полиамида, капрона, древесины, древесных пластиков и других материалов.
