Комплектные трансформаторные подстанции КТП в Москве
Компания ЭЗОИС специализируется на производстве блочных трансформаторных подстанций, электрооборудования, вводно-распределительных устройств. Благодаря обширной географии размещения наших предприятий мы имеем возможность предлагать к продаже электротехническое оборудование по оптимальным ценам.
;

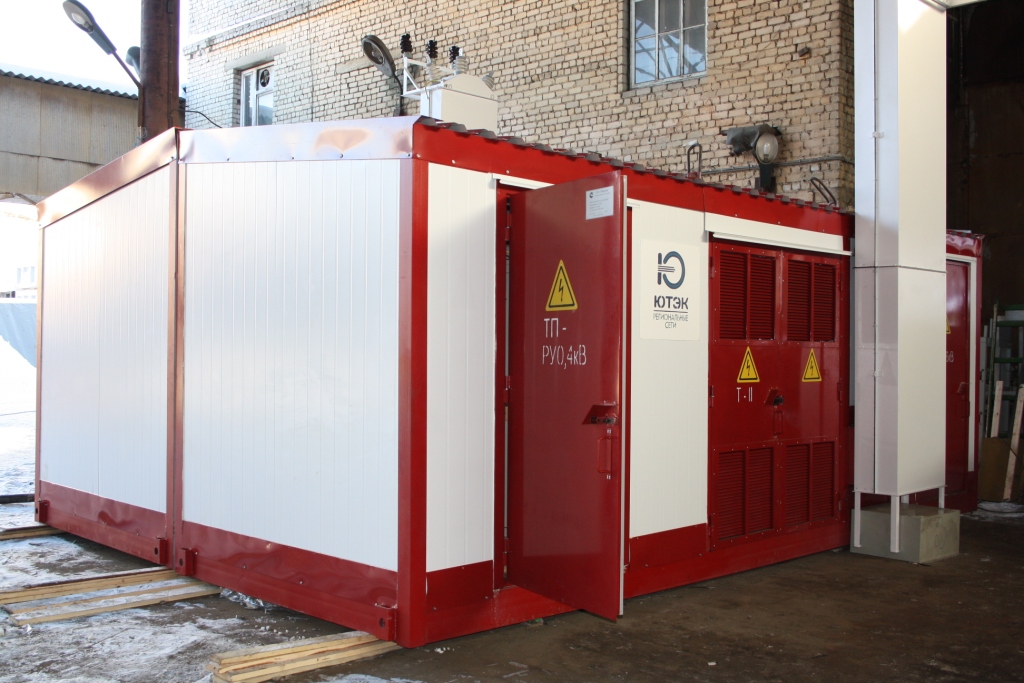

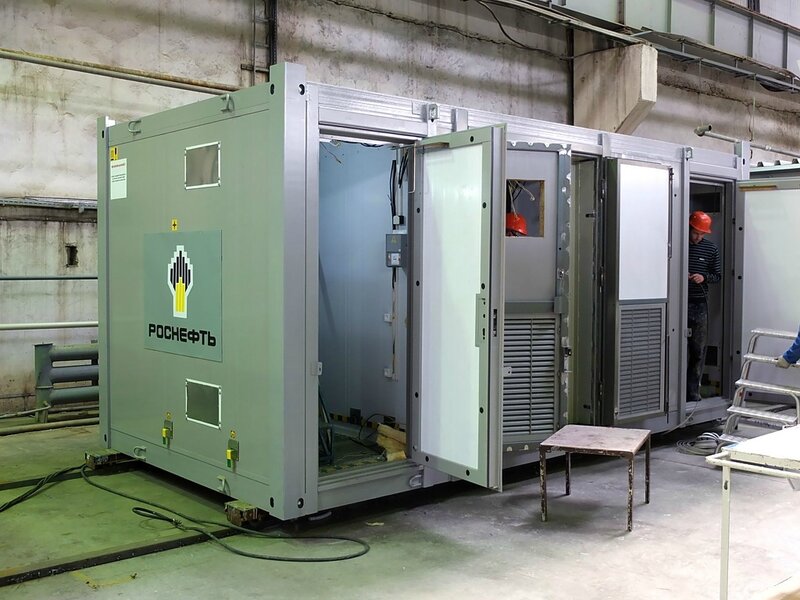

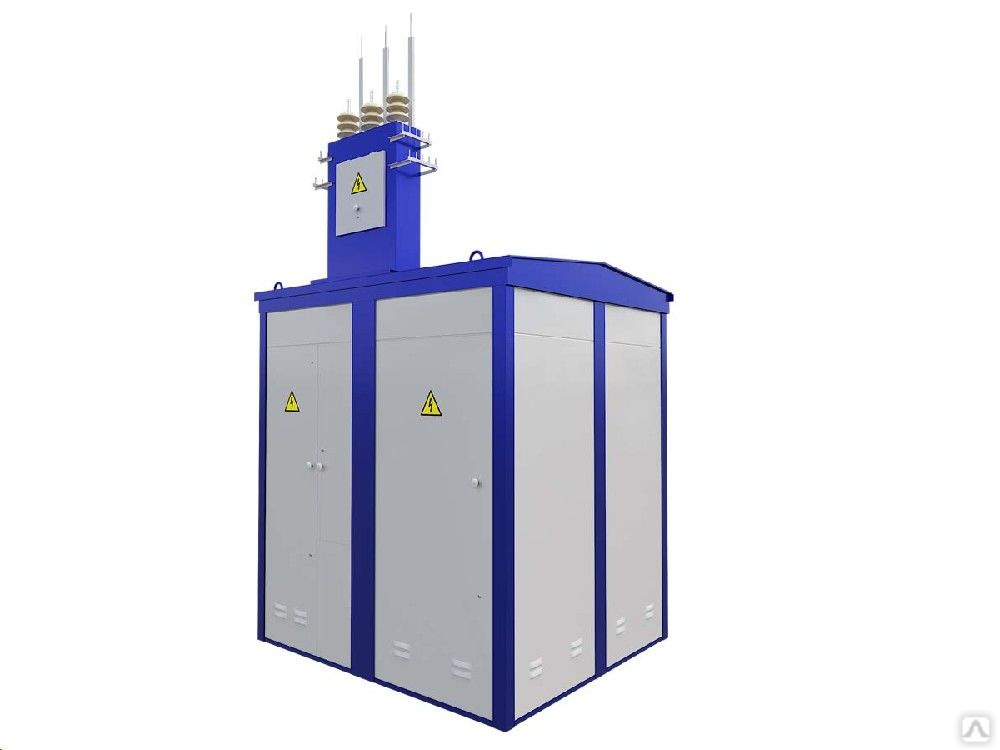

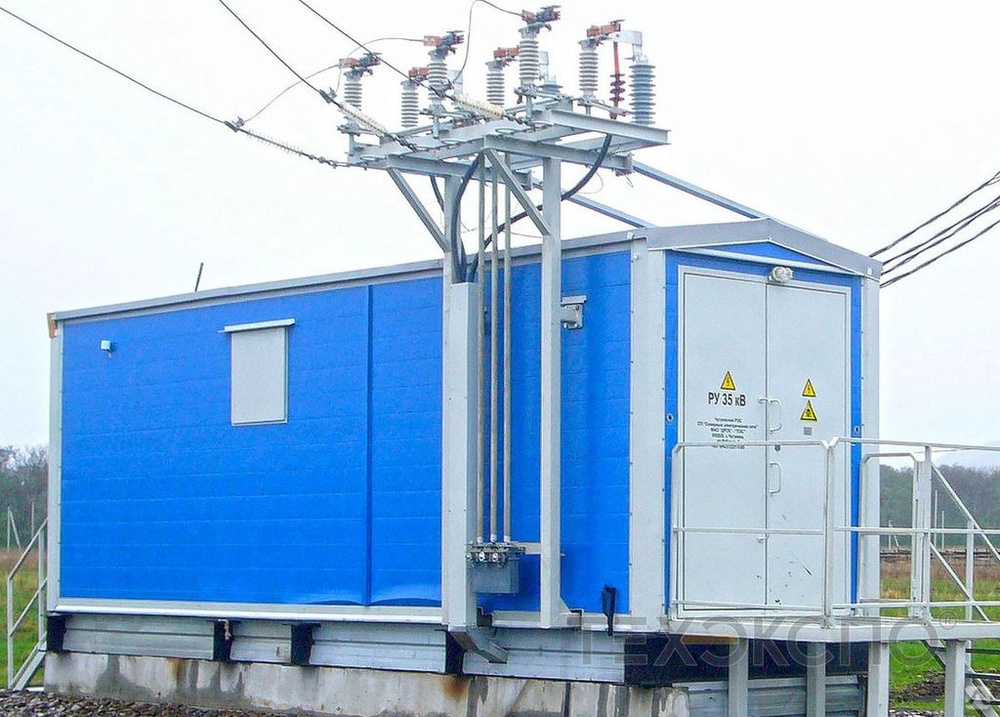

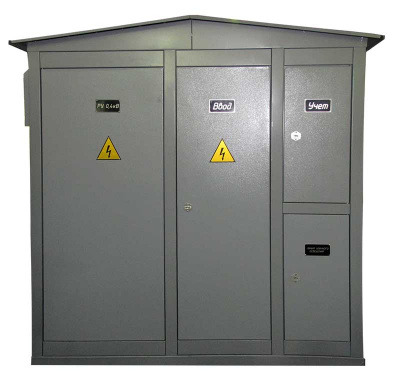

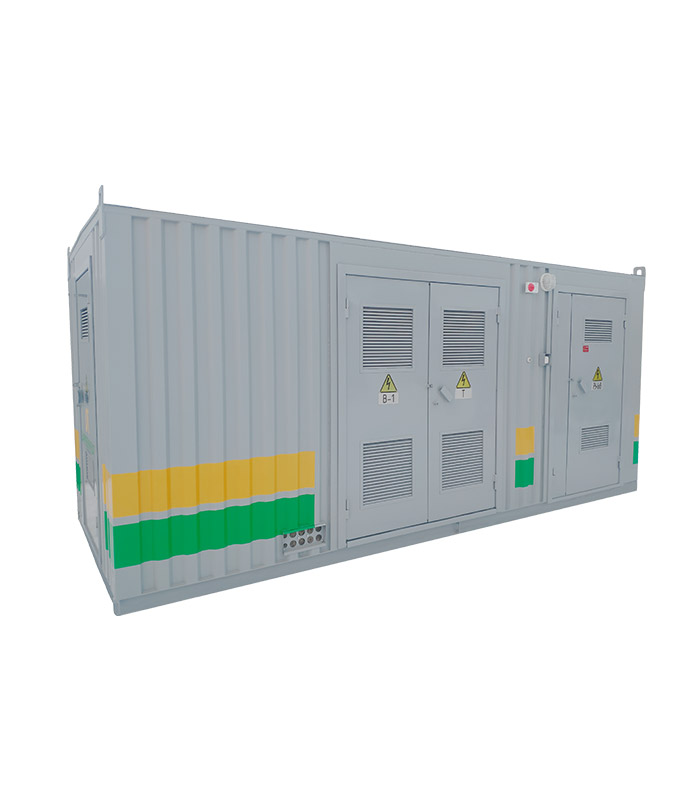

Комплектные трансформаторные подстанции

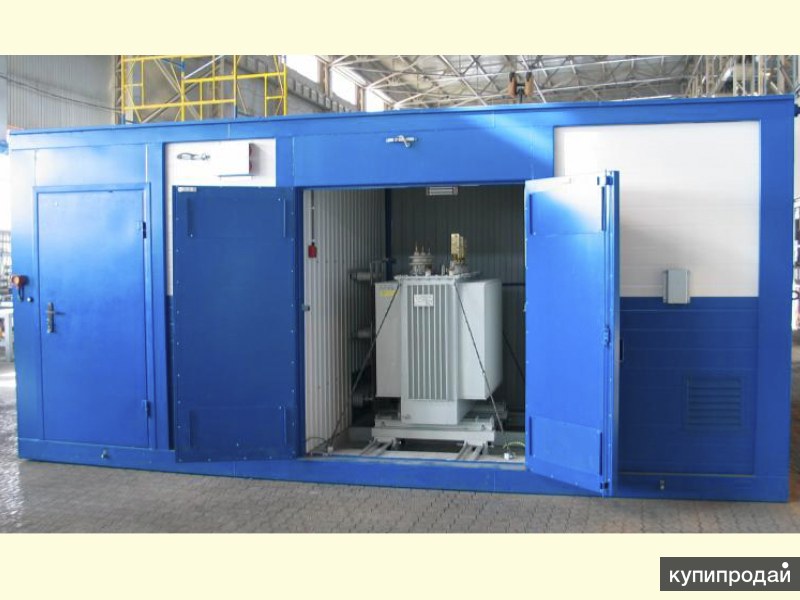

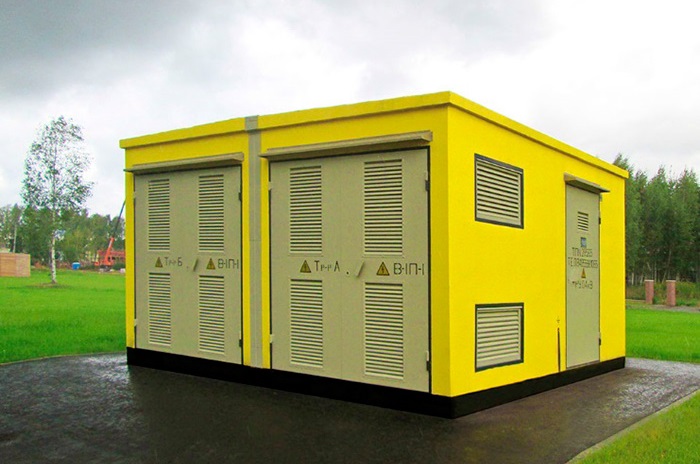

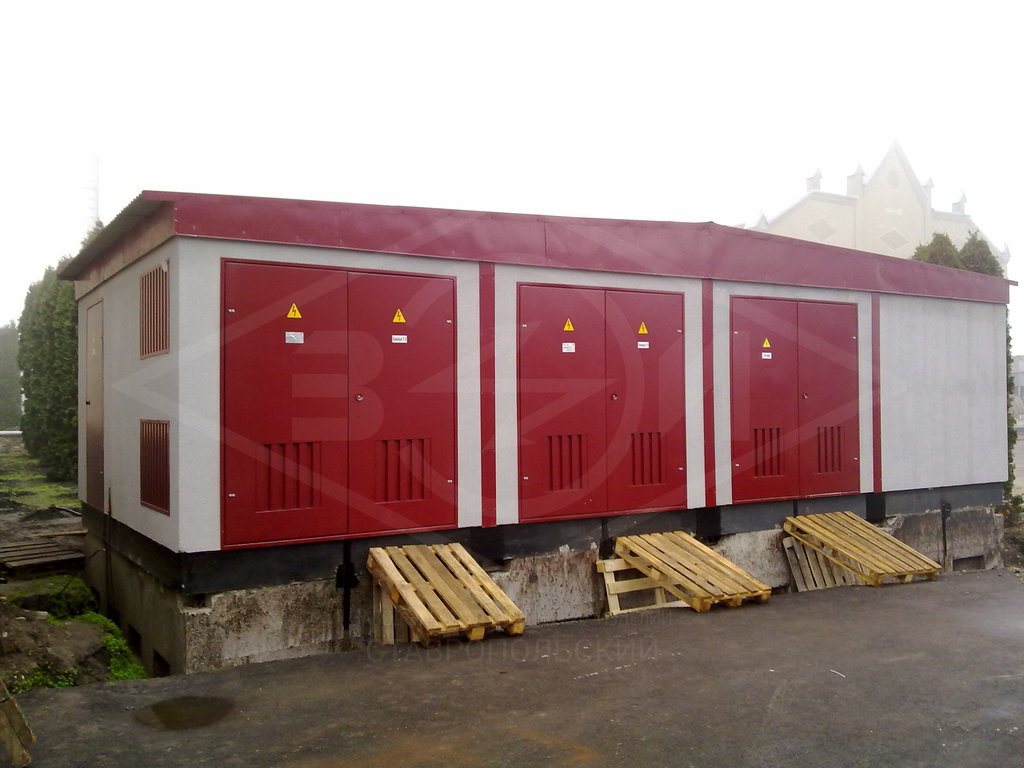

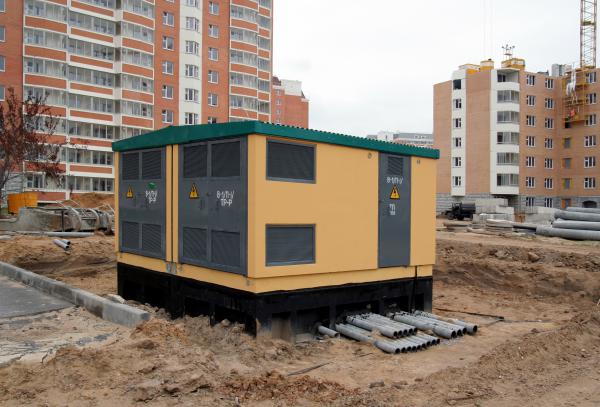

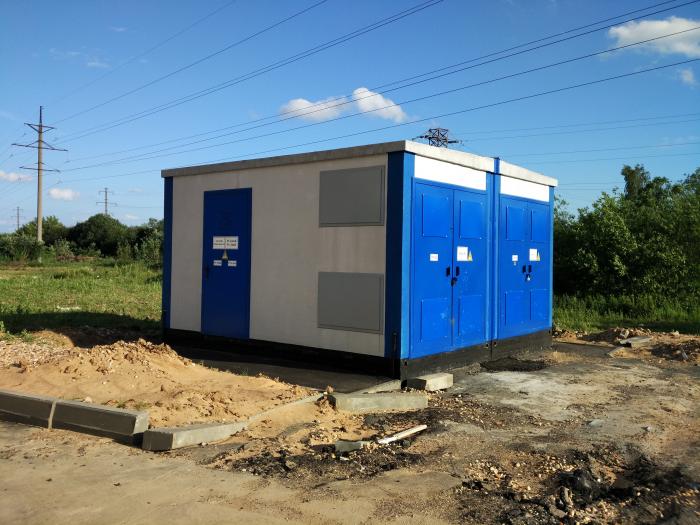

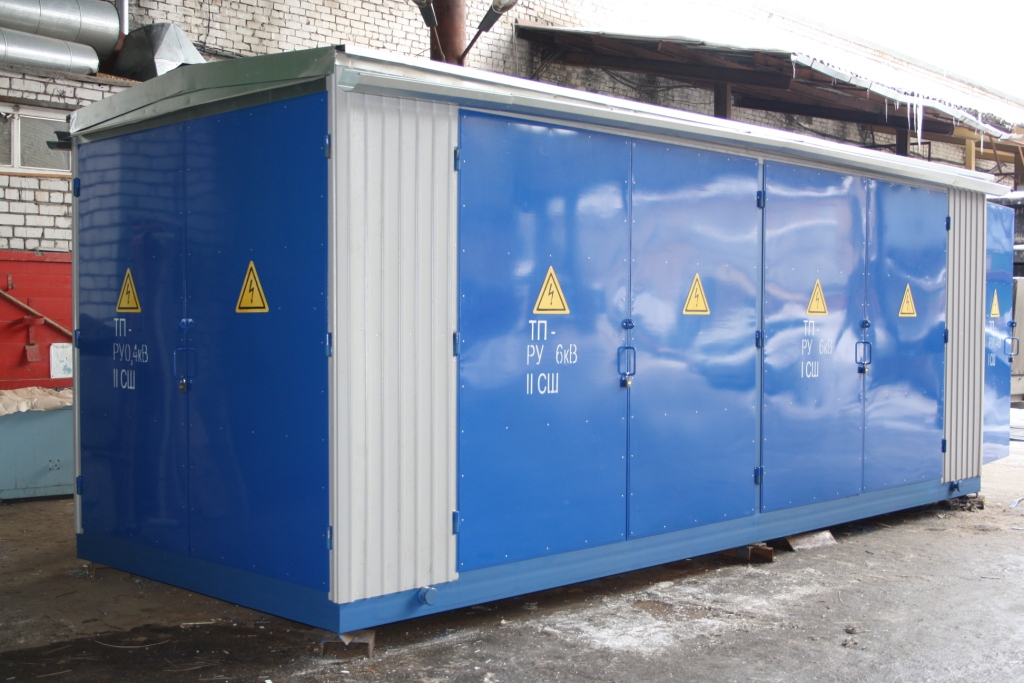

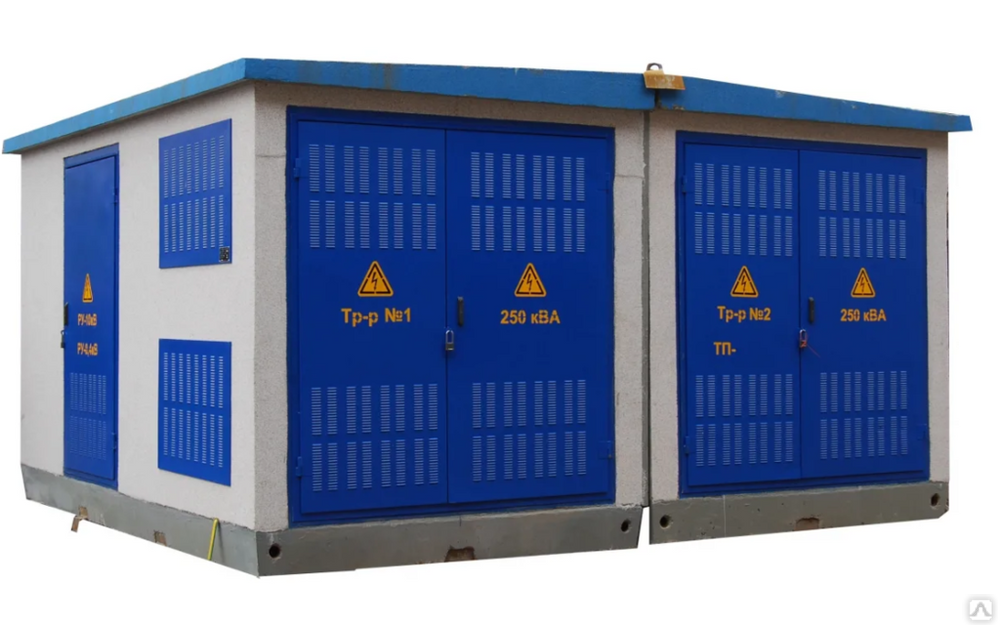

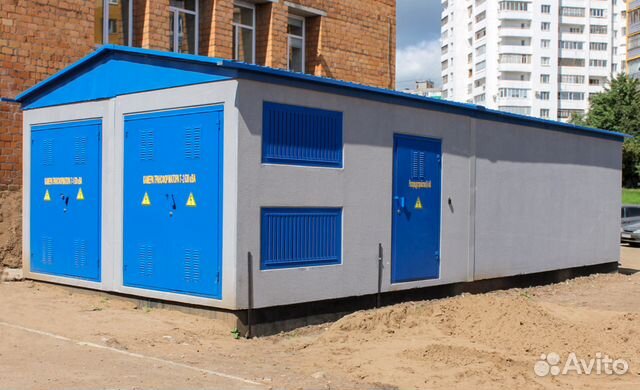

Блочные комплектные трансформаторные подстанции (БКТП) служат для приема, преобразования и распределения электрической энергии трехфазного переменного тока промышленной частоты и предназначены для использования в системах электроснабжения городских жилищно-коммунальных, общественных и промышленных объектов, а также зон индивидуальной застройки и коттеджных поселков
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БКТП
|
Наименование параметра |
Значение |
|
Мощность силового трансформатора. |
25; 40; 63; 100; 160; 250; 400; 630; 1000; 1250; 1600; 2000; 2500 |
|
Номинальное напряжение на стороне ВН, кВ |
6; 6,3; 10; 10,5; 15; 20 |
|
Номинальное напряжение на стороне НН, кВ |
0,4 |
|
Номинальный ток сборных шин на стороне ВН, А |
630 |
|
Номинальный ток сборных шин на стороне НН, А |
1250;1600;2500;3200; 4000; 5000 |
|
Ток термической стойкости сборных шин на стороне ВН,кА/1с |
16;20 |
|
Климатическое исполнение по ГОСТу 15150 |
У1 (при температуре окружающей среды ниже -25°С БКТП изготавливаются в северном исполнении) |
|
Степень защиты по ГОСТу 14254 |
IP23 |
|
Сейсмичность района сооружения, баллов по шкале МСК-64 |
До 9 |
|
Высота над уровнем моря, м |
До 3000 |
|
Срок службы, лет |
Не менее 25 |
КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ БКТП
|
Элемент (наименование) |
Обозначение |
Габариты, мм (ШхДхВ) |
Масса*, т |
Высота внутри блока, мм |
|
Объемный блок «ОБ-46» |
ОК-ЕС-Д |
2460х4640х2700 |
12,7 |
2175 |
|
ОК-ЕС-Д-В |
2460х4640х3000 |
13,5 |
2475 |
|
|
Объемный приямок «ОП-46» |
ОП-ЕС-Д |
2380х4560х885 |
4,9 |
800 |
|
ОП-ЕС-Д-В |
2380х4560х1500 |
7,2 |
1415 | |
|
Объемный блок «ОБ-52» |
ОК-52 |
2460х5340х3000 |
15 |
2475 |
|
Объемный приямок «ОП-52» |
ОП-52 |
2380х5260х1500 |
8,2 |
1415 |
|
Объемный блок «ОБ-67»** |
ОК-67** | 3000х6700**х3260 |
27 |
3100 |
* – масса блока с установленным оборудованием без трансформатора;
** – длина блока может быть изменена до желаемого размера с шагом 100 мм
Модули 2БКТП могут располагаться как «последовательно» — стыкуясь по ширине блока, так и «параллельно» — стыкуясь по длине блока.
Со схемами комплектных трансформаторных подстанций (КТП) различных модификаций Вы можете ознакомиться на нашем сайте.
Оборудование серийных БКТП
Распределительное устройство высокого напряжения (РУ-ВН).
В качестве РУ-ВН в КТП (комплектной трансформаторной подстанции) используются малогабаритные КРУ типа RM-6 с элегазовой изоляцией (производятся «ЭЗОИС» по лицензии Schneider Electric).
По желанию заказчика в качестве РУ-ВН могут применяться элегазовые моноблоки других типов (производства ABB, Siemens). Также возможно выполнение РУ-ВН на базе ячеек КСО российских производителей. Возможность применения ячеек предполагаемого типа необходимо согласовать с «ЭЗОИС». Имеется собственное производство оборудования 6-10 кВа.

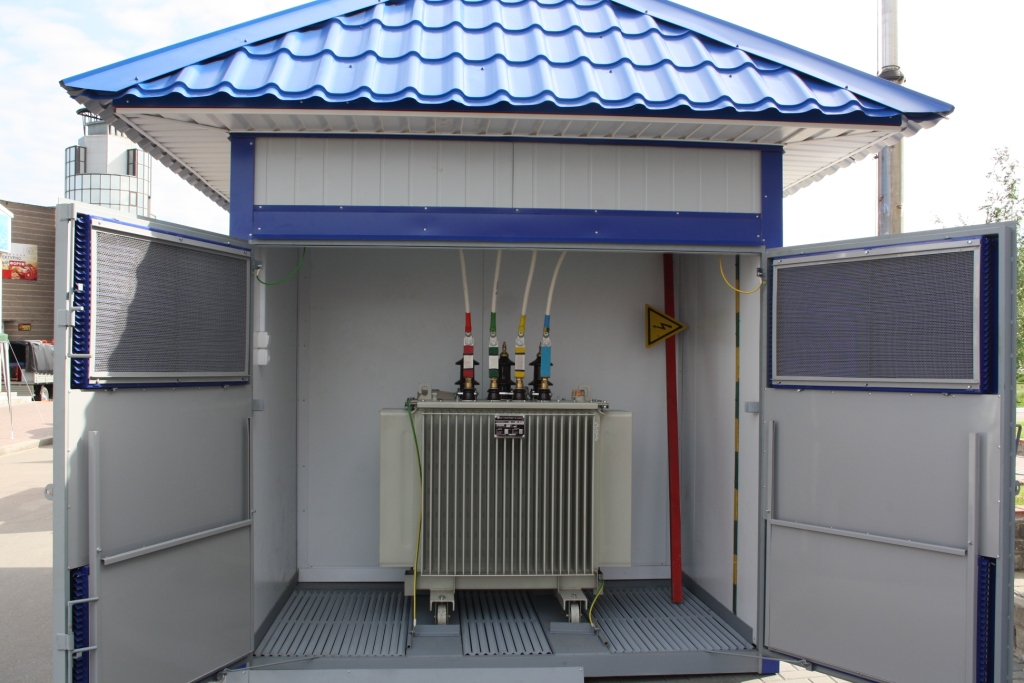

Силовой трансформатор.
БКТП типового исполнения комплектуются силовыми трансформаторами (25; 40; 63; 100; 160; 250; 400; 630; 1000; 1250; 1600) с масляным охлаждением герметичного типа (ТМГ) различных производителей. По желанию заказчика также могут применяться трансформаторы с литой изоляцией различных типов и производителей.
Распределительное устройство низкого напряжения (РУ-НН).
БКТП выполняются с применением распределительных устройств 0,4 кВ различного конструктивного исполнения (стойки, панели, шкафы) с коммутационными и защитными аппаратами различных типов (выключателями нагрузки, плавкими предохранителями, автоматическими выключателями) и разных производителей. Имеется собственное производство оборудования 0,4 кВа.
Система автоматического включения резерва (АВР).
Для обеспечения требуемой степени надежности электроснабжения потребителей выпускаемые заводом КТП могут оснащаться устройствами автоматического включения резервного питания.
АВР в КТП типовых вариантов может осуществляться на стороне ВН (АВР-ВН) или на стороне НН (АВР-НН). В обоих вариантах схема АВР работает в следующих аварийных ситуациях:
· нарушение последовательности чередования фаз;
· исчезновение напряжения на одной, двух или трех фазах (снижение ниже допустимого уровня (0,7*Uном) на любой из фаз или на всех трех).
Схема с АВР-ВН реализуется оснащением приводов коммутационных аппаратов РУ-ВН мотор-редукторами и контактами сигнализации положения аппаратов. Управление переключением осуществляет шкаф автоматики, который контролирует наличие напряжения на стороне НН.
Схема с АВР-НН реализуется либо на контакторах, либо на автоматических выключателях с моторным приводом. Устройство АВР-НН представляет собой комплект из двух одинаковых панелей (шкафов), каждый из которых устанавливается в помещении соответствующей секции (луча схемы) КТП. АВР-НН может быть встроен в РУ-НН, когда в качестве вводных и секционного аппаратов используются автоматические выключатели.
Устройства компенсации реактивной мощности (УКРМ).
В зависимости от расчетных параметров режима работы распределительной сети низкого напряжения, КТП могут оснащаться устройствами компенсации реактивной мощности.
УКРМ может быть как заданного проектом типа, так и выбрана по расчетным параметрам (мощность, число ступеней регулирования). Конструктивно УКРМ может быть выполнено в виде отдельного устройства или быть встроенным в РУ-НН.
При наличии в составе подстанции УКРМ, компоновка оборудования КТП может отличаться от стандартной и разрабатывается индивидуально.
Система собственных нужд (освещение, отопление, обогрев оборудования).
Система собственных нужд (СН) обеспечивает питание освещения и отопления помещений, систем вентиляции, принудительного теплоотвода (при наличии), обогрев оборудования. Схема собственных нужд обеспечивает ручное или автоматическое резервирование питания при наличии двух источников (в двухтрансформаторных КТП). При разной балансовой принадлежности помещений (энергоснабжающей компании и абонента) схема позволяет осуществлять независимое включение питания ее частей.
Система освещения подстанций включает в себя оборудование для рабочего и аварийного освещения (светильники, аккумуляторные батареи, устройства автоматики) блока, а также оборудование для освещения приямка (в типовом варианте – розетки для подключения переносного светильника).
Отопление блоков КТП осуществляется за счет тепла, выделяемого силовым трансформатором. Для северного исполнения (или по требованию заказчика) в помещении РУ-НН и РУ-ВН устанавливаются электрические обогреватели с устройством управления (регулятор с датчиком температуры воздуха). Антиконденсатный обогрев оборудования (отсеков РЗиА РУ-ВН, мотор-редукторов приводов коммутационных аппаратов) предусматривается вне зависимости от регионального исполнения КТП.
Измерения и учет электроэнергии.
Измерение электрических величин (тока и напряжения) в КТП серийных исполнений осуществляется на стороне низкого напряжения, на вводе в РУ-НН. Измерительные приборы располагаются в шкафу питания собственных нужд (ЯСН или ШПСН). Также возможно размещение измерительных приборов в РУ-НН. По желанию заказчика могут применяться измерительные приборы различных типов.
Учет электроэнергии также осуществляется на стороне низкого напряжения. По необходимости учет э/э может быть выполнен как на вводе, так и на отходящих линиях РУ-НН. Кроме того, РУ-НН может быть изготовлено с подготовкой под учет электроэнергии на отходящих линиях (с проводкой для цепей учета, но без установки трансформаторов тока).
Системы сигнализации.
По требованию заказчика КТП может оснащаться системами охранной и пожарной сигнализации. Они выполняются по типовым проектам и включают в себя полный набор оборудования (датчики, аппаратуру управления и средства оповещения).
Система телемеханики.
Оборудование КТП может быть выполнено с подготовкой к оснащению системой телемеханики.
Для осуществления телеизмерений, телесигнализации и телеуправления в этом случае оборудование КТП типового исполнения комплектуется дополнительными опциями:
· контактами сигнализации положения коммутационных аппаратов РУ-ВН и РУ-НН;
· контактами сигнализации положения коммутационных аппаратов системы СН;
· мотор-редукторами и расцепителями для дистанционного управления аппаратами;
· датчиками электрических величин (трансформаторы тока и напряжения).
Кроме того, системы пожарной и охранной сигнализации выполняются с возможностью передачи сигналов в систему телемеханики.
По желанию заказчика перечень сигналов, передаваемых в систему телемеханики, и функций дистанционного управления оборудованием может быть расширен в соответствии с предоставленным проектом.
Система телемеханики может поставляться как комплектно с КТП, так и приобретаться отдельно и монтироваться заказчиком самостоятельно на объекте.
Сертификаты
Подстанции трансформаторные комплектные блочные в железобетонной оболочке мощностью до 1600 кВА на напряжение до 20 кВ типа (2) БКТП
Подстанции трансформаторные комплектные блочные в железобетонной оболочке мощностью 2000-2500 кВА на напряжение до 20 кВ типа (2) БКТП
Получить ответ на вопрос или сделать запрос цены, Вы можете:
- позвонив по телефону +7 (495) 789-37-86
- написав на электронную почту [email protected]
- заполнив форму обратной связи / заказа
- посетив центральный офис по адресу: 107143 г. Москва, 2-ой Иртышский пр-д, д. 6 стр. 3
Форма обратной связи / заказа
Заполните пожалуйста данную форму
Наименование организации
Контактное лицо:*
Адрес электронной почты:*
Номер телефона:
Текст запроса*
Файлы
Вы можете приложить к запросу до пяти файлов (максимальный размер файла 20 МБ)..jpg)
Файл 1
Файл 2
Файл 3
Файл 4
Файл 5
Защита от автоматического заполнения
Введите символы с картинки*
Нажимая кнопку «Отправить запрос», я даю свое согласие на обработку моих
персональных данных, в соответствии с Федеральным законом от 27.
07.2006 года №152-ФЗ «О персональных данных», на условиях и для целей,
определенных в Согласии на обработку персональных данных
* – обязательные поля
Контакты
Компания «ЭЗОИС» осуществляет производство малогабаритных трансформаторных подстанций, соответствующих европейскому качеству
Категории
- Трансформаторные подстанции
- Оборудование
- Спецсооружения
- Услуги
Поддержка
- Каталоги электротехнического оборудования
- Техническая информация
Информация
- О компании
- Сертификаты
- Новости
- Наши проекты
- Карта сайта

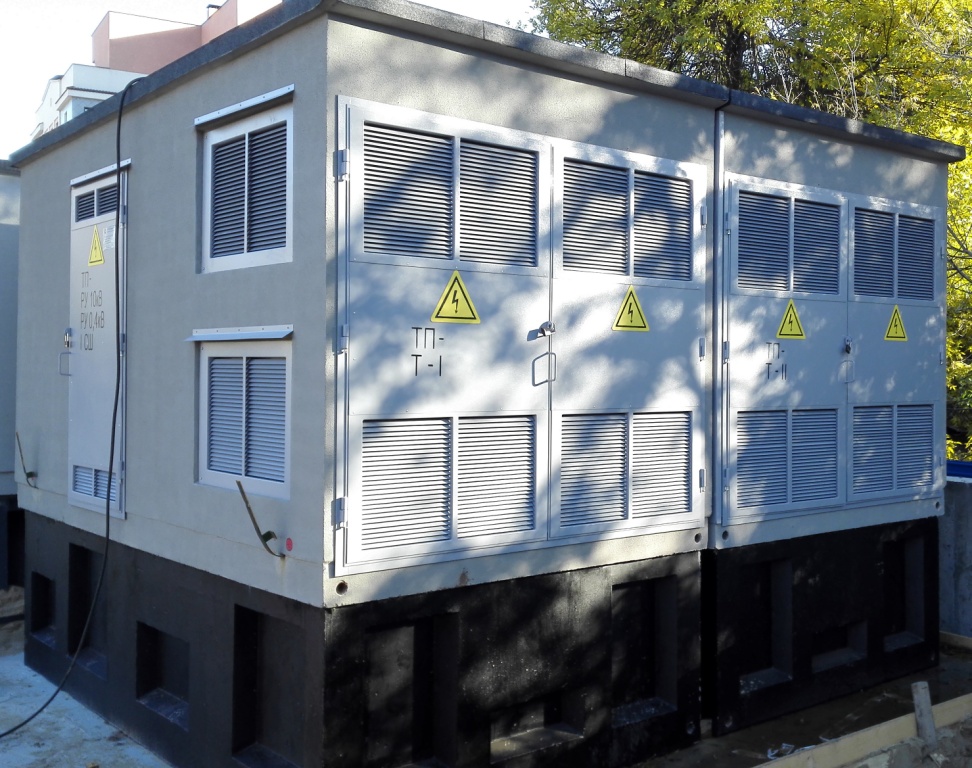

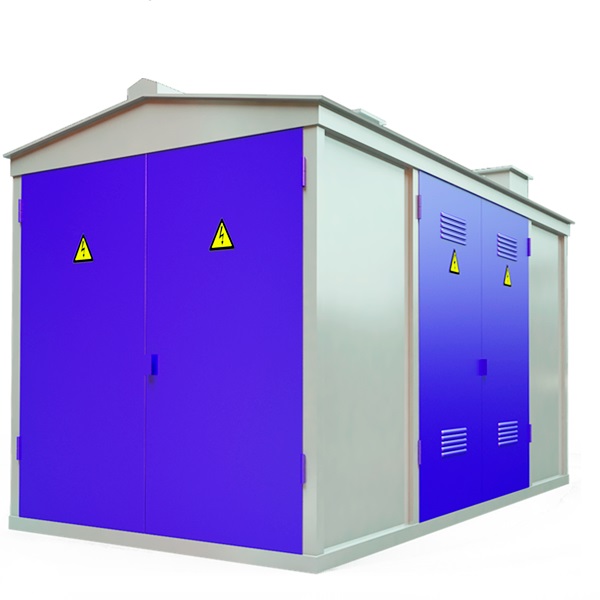

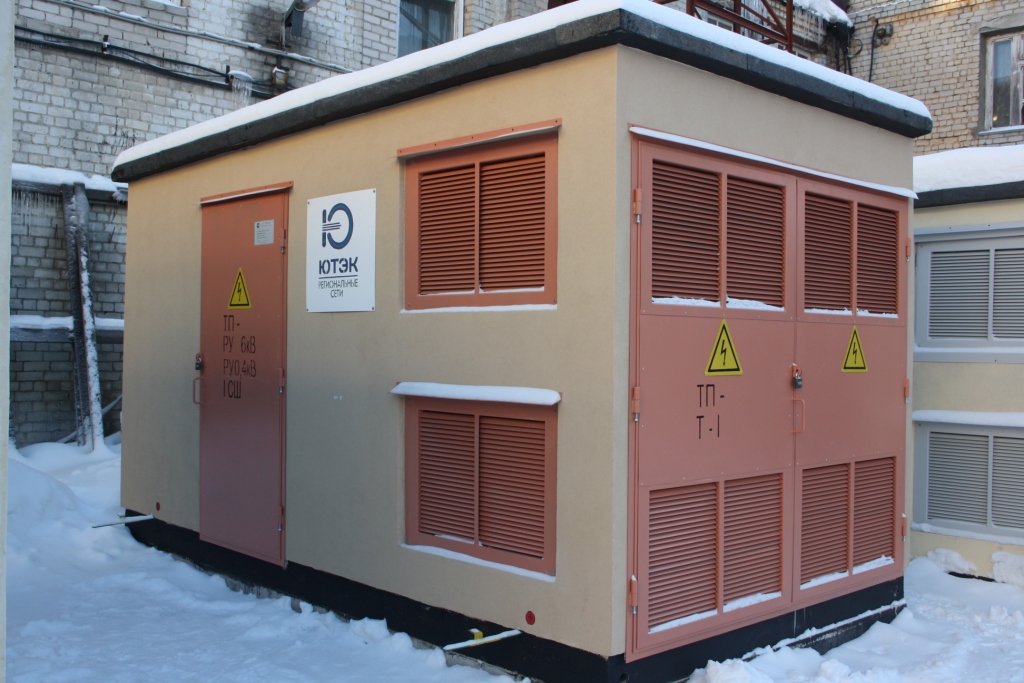

Блочные комплектные трансформаторные подстанции (БКТП)
БКТП типа “MRw-bS”
Подстанции в бетонных оболочках типа Mrw-b – это контейнеры, состоящие из трех монолитных железобетонных элементов, выполненных в классе С30/37: фундамента, корпуса, а также крыши.
В фундаменте имеются выделенные отсеки: герметичные поддоны для масла (маслоприемники), способные вместить в случае аварии не менее 100% объема масла из установленных в подстанции трансформаторов, а также кабельный отсек с пропусками для кабелей ВН и НН. В главном корпусе находятся распределительные устройства ВН и НН, устройства дистанционного управления, а также сигнализации, измерительные системы, трансформаторы, агрегаты и другие устройства, предусмотренные проектом. Альтернативно крыша может быть выполнена полностью из металла либо как накладка на бетонную крышу. В стандартном исполнении конструкция подстанции позволяет установку герметичных трансформаторов мощностью до 2500 кВА.
В нашем предложении есть также решения, предусматривающие установку трансформаторов большой мощностью (до 4 МВА) в различных вариантах выполнения (масляные с поддоном, с литой изоляцией, специализированные). В связи с их спецификой, такие решения необходимо предварительно согласовывать с производителем подстанций.
Монтаж трансформатора осуществляется через двери отсека трансформатора либо сверху, после снятия крыши, а его обслуживание только после открытия дверей отсека. Вентиляционные отверстия с алюминиевыми жалюзи гарантируют степень защиты IP 23D либо дополнительно IP 43 (IP 54). В полу коридора обслуживания находится люк в фундаментную чашу, которая одновременно является кабельным отсеком. В зависимости от назначения, в подстанциях устанавливаются распределительные устройства ВН производства ZPUE Koronea Group:
• ВН — первичное распределение энергии: RELF, RELF ex, RXD, RXD 36
• ВН — вторичное распределение энергии: Rotoblok, Rotoblok SF, Rotoblok VCB, TPM либо другие по согласованию с производителем.
Для низкого напряжения применяются такие распределительные устройства, как: RN-W, ZR-W, Instal-Blok, Sivacon либо другие после согласования с производителем. Вышеупомянутые распределительные устройства являются независимыми встраиваемыми элементами, а их обслуживание происходит из общего коридора внутри подстанции.
Связь между распределительным устройством ВН и трансформатором, а также между трансформатором и распределительным устройством НН осуществляется с помощью кабелей или специально выполненных шин мостами или шинопроводами.
Параметры подстанции:
| Распределительное устройство | |||
| ВН | НН | ||
| Ur | – Номинальное напряжение | До 36 кВт | До 1000 В |
| Ir | – Номинальный ток | До 4000 A | До 6300 A |
| IK | – Номинальный кратковременный выдерживаемый ток | До 40 kA (3s) | До 105 kA (1s) |
| IP | – Пиковый номинальный выдерживаемый ток | До 100 кA | До 231 кA |
| fr | – Номинальная частота | 50/60 Гц | |
| Максимальная мощность трансформатора | До 4000 кВA | ||
| Степень защиты | IP23D до IP43 (IP54) | ||
По запросу изготавливаем оборудование различных вариантов исполнения, отличных от заявленных.
Малогабаритные БКТП типа “Minibox”
Minibox – блочная комплектная трансформаторная подстанция в бетонной оболочке предназначена для электроснабжения жилищно – коммунальных объектов, автозаправочных комплексов, коттеджных поселков и городских кварталов.
Minibox является идеальной для применения в городах с плотностью застройки или там, где из-за особенностей архитектуры отсутствует возможность установки типовых подстанций.
Minibox эргономично вписывается в пейзажи исторической части города, площадей, тесно окруженных старинными сооружениями.
схема подстанция типа Minibox
Примечание:
1. Красным цветом обозначено дополнительное оснащение подстанции.
2. Существует возможность выполнения подстанции в зеркальном варианте.
Параметры конфигурации:
| Тип | Количество ячеек ВН (отдачи НН) | |
| Распределительное устройство ВН | TPM | до 4 |
| Распределительное устройство НН | RN-W | до 15 |
| Мощность трансформатора | до 630 кВА | |
| Класс корпуса – 20 | ||
По запросу изготавливаем оборудование различных вариантов исполнения, отличных от заявленных.
БКТП типа “WST” – “Тумбовая подстанция”
Тумбовая подстанция WST – блочная комплектная трансформаторная подстанция в бетонной оболочке предназначена для электроснабжения жилищно – коммунальных объектов, автозаправочных комплексов, коттеджных поселков и городских кварталов.
WST является идеальной для применения в городах с плотностью застройки или там, где из-за особенностей архитектуры отсутствует возможность установки типовых подстанций.
WST c двухэтажной конструкцией минимизирует занимаемую площадь. Подстанция может быть использована в качестве “Столба для объявлений”, кроме того хорошо вписывается в пейзажи исторической части города, площадей, тесно окруженных старинными сооружениями.
схема подстанция типа WST
Примечание:
1. Красным цветом обозначено дополнительное оснащение подстанции.
2. При использовании распределительного устройства ВН с 4-мя ячейками в распределительном устройстве НН можно встроить максимально 6 выключателей нагрузки гр.
1-3.
3. Размещение подстанции согласно специальному проекту, а также исполнительной документации.
Параметры конфигурации:
| Тип | Количество ячеек ВН (отдачи НН) | |
| Распределительное устройство ВН | TPM | до 4 |
| Распределительное устройство НН | RN-W | до 10* |
| Мощность трансформатора | до 630 кВА | |
| Класс корпуса – 20 | ||
По запросу изготавливаем оборудование различных вариантов исполнения, отличных от заявленных.
БКТП типа “PST” – “Заглубленная”
В местах, где нет возможности установить наземную подстанцию, единственным решением остаются заглубленные подстанции. Заглубленная трансформаторная подстанция — это герметичный монолитный бетонный модуль для размещения под поверхностью земли с установленными внутри распределительными устройствами среднего и низкого напряжения.
Используемые распределительнустройства ВН (ТРМ, Rotoblok SF), а также НН (RN-W) – независимые элементы подстанции. Подстанция может быть размещена в тротуаре, сквере и т. д.
Пространство между двумя полами подстанции гарантирует правильную работу, даже если через вентиляционные отверстия вовнутрь попадет дождевая вода. Водоотпорные кабельные пропуска, а также плотный бетонный корпус обеспечивают безотказную многолетнюю работу подстанции.
Параметры конфигурации:
| Тип | Количество ячеек ВН (отдачи НН) | |
| Распределительное устройство ВН | TPM | до 4 |
| Распределительное устройство НН | RN-W | до 12 |
| Мощность трансформатора | до 2500 кВА | |
| Класс корпуса – 20 | ||
По запросу изготавливаем оборудование различных вариантов исполнения, отличных от заявленных.

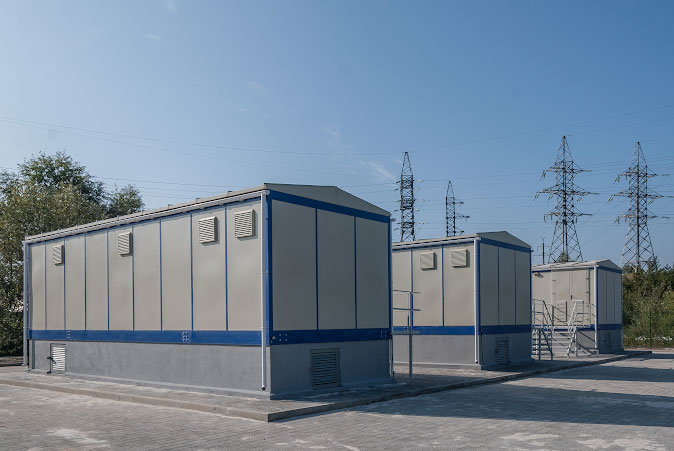

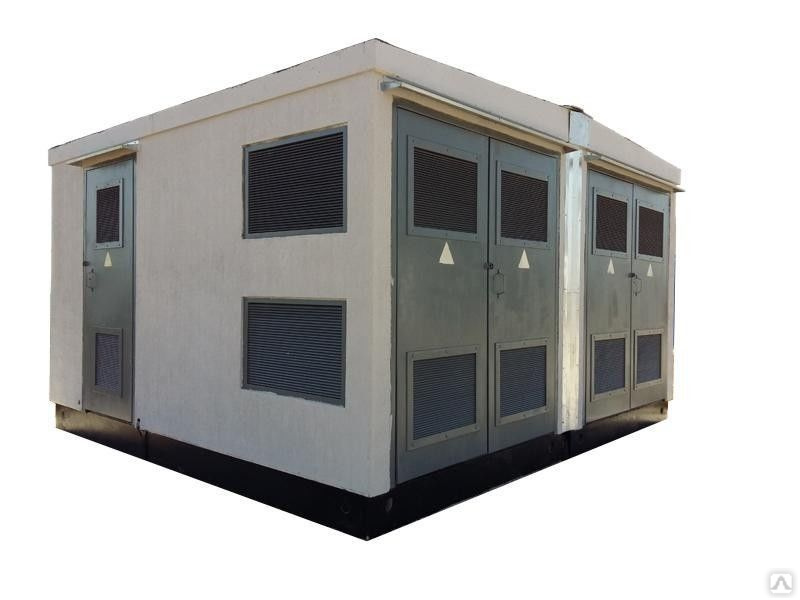

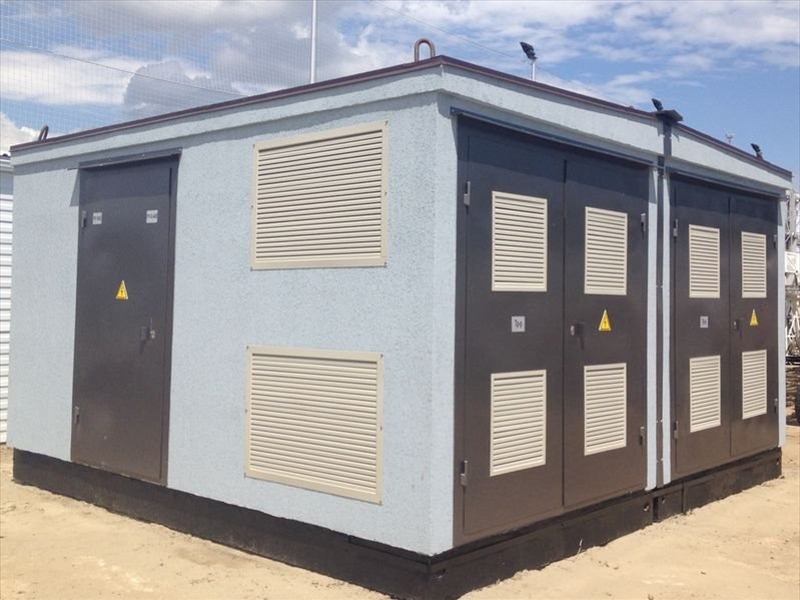

БЛОЧНЫЕ КОМПЛЕКТНЫЕ ТРАНСФОРМАТОРНЫЕ ПОДСТАНЦИИ И РАСПРЕДЕЛИТЕЛЬНЫЕ ПУНКТЫ — Завод МЭЛ
Трансформаторные подстанции (БКТП) и распределительные пункты (БКРП) АО «МЭЛ», поставляются в полной заводской готовности, включая их комплектацию электрическим оборудованием, согласно требованиям заказчика, что существенно сокращает срок ввода подстанции в эксплуатацию. Все оборудование проходит монтаж и наладку в заводских условиях, после чего подстанция проходит все необходимые, предусмотренные заводом испытания.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Блочные комплектные трансформаторные подстанции (БКТП), блочные распределительные трансформаторные подстанции (БКРТП), блочные распределительные пункты (БКРП) служат для приема, преобразования и распределения электроэнергии в системах электроснабжения жилищно-коммунальных, общественных, промышленных и сельскохозяйственных объектов, площадок индивидуальной застройки и коттеджных поселков.
ЭЛЕКТРООБОРУДОВАНИИЕ
Гибкая технология изготовления железобетонных блоков, а также простые и надежные узлы стыковки блоков позволяют подобрать оптимальные габариты строительной части для компактного размещения как импортных КРУ ВН (производства Schneider Electric; Eaton; Siemens; ABB и другие), так и российских высоковольтных камер КСО.
Монтаж оборудования производится в заводских условиях.

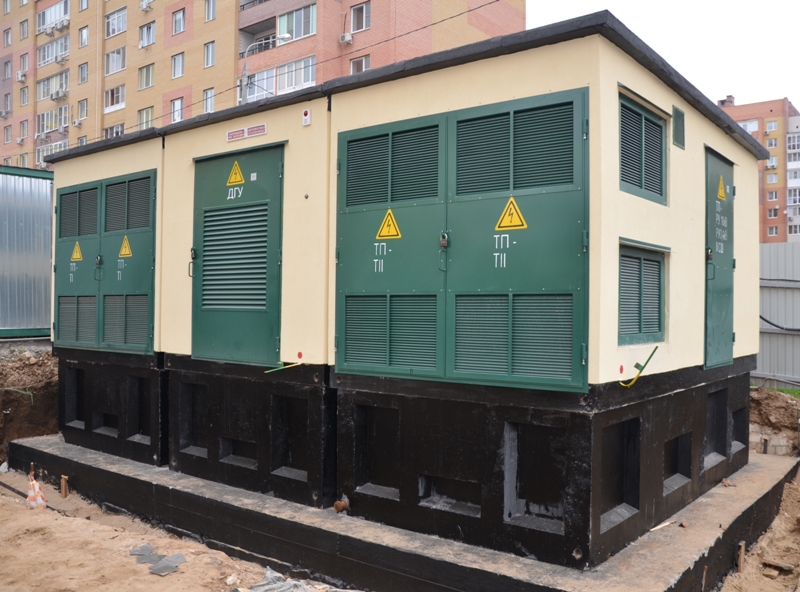

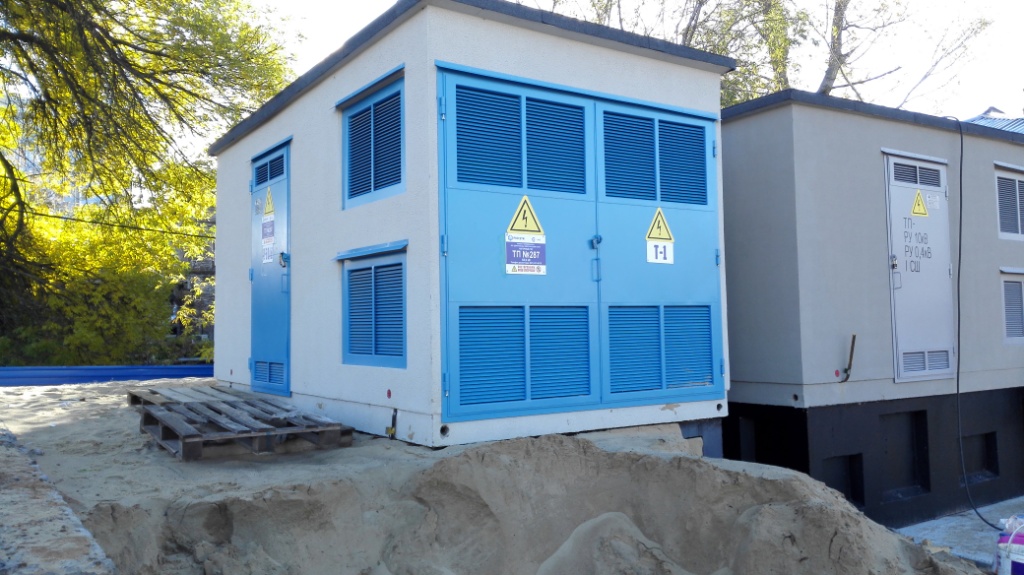

БКТП В ПЛОТНОЙ ГОРОДСКОЙ ЗАСТРОЙКЕ
Согласно требованиям ФСК, малогабаритные БКТП, реализуемые компанией АО «МЭЛ», вписываются в архитектурную застройку, полностью соответствуют требованиям современной урбанизации, а так же всем градостроительным требованиям.
ВНЕШНЯЯ ОТДЕЛКА
Широкий спектр цветовой гаммы RAL, применяемый для внешней окраски, а так же возможные варианты отделки, такие как штукатурка и конфигурация крыши, позволяет оформить подстанцию в соответствии со всеми требованиями заказчика.
ИНДИВИДУАЛЬНЫЕ РЕШЕНИЯ
Учитывая возрастающий интерес к нетиповым решениям, компания АО «МЭЛ» ставит основной задачей возможность реализации проектов любой сложности, в соответствии с требованиями заказчика и эксплуатирующих сетей.
БКТП изготавливаются в строгом соответствии с основными техническими требованиями ПУЭ, стандарта России, ГОСТ 14695-80, ГОСТ-1516.
3-96, сертифицированы в системе Госстандарта Российской Федерации и имеют соответствующие маркировки.
ТРАНСФОРМАТОРЫ до 3200 кВА
БКТП типового исполнения комплектуются силовыми трансформаторами (25; 40; 63; 100; 160; 250; 400; 630; 1000; 1250кВА. Нетиповое исполнение 1600; 2000; 2500; 3200кВА ) с масляным охлаждением герметичного типа (ТМГ) различных производителей. По желанию заказчика также могут применяться трансформаторы с литой изоляцией различных типов и производителей.
ТРАНСФОРМАТОРЫ БКРП — КРУ — КСО-6/10кВ и SM-6/20
КРУ предназначена для приема и распределения электрической энергии трехфазного переменного тока частоты 50(60) Гц, номинального напряжения до 12 кВ включительно и применяется в распределительных подстанциях (РП, РТП).
ТРАНСФОРМАТОРЫ БКРП (БКСП)
Трансформаторы для питания собственных нужд 25/40/63 кВА. БКРП типового исполнения комплектуются понижающим трансформатором с мощностью в трех фазах до 100 кВА либо силовыми трансформаторами (25; 40; 63; 100; 160) с масляным охлаждением герметичного типа (ТМГ) включительно различных производителей.
Все элементы блочной трансформаторной подстанции смонтированы в единый электротехнический
модуль и подготовлены для подключения к цепи высокого и низкого напряжения.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Наименование параметра | Значение параметра | ||
| БКТП | БКРТП | БКРП | |
| 1. Мощность силового трансформатора, кВА: | 63; 100; 160; 250; 400; | 63; 100; 160; 250; 400; | |
| Масляного герметичного, сухого с литой | 630; 1000; 1250; 1600; | 630; 1000; 1250; 1600; | — |
| изоляцией | 2000; 2500 | 2000; 2500 | |
| 2. Номинальное напряжение на стороне ВН, кВ | 6 *; 10; 20 * | 6 *; 10; 20 * | 6 *; 10; 20 * |
| 3. Наибольшее рабочее напряжение | 7,2; 12; 24 | 7,2; 12; 24 | 7,2; 12; 20 |
| на стороне ВН, кВ | |||
4. Номинальное напряжение на стороне НН, кВ | 0,4 | 0,4 | — |
| 5. Номинальный ток на стороне ВН, А: | |||
| — для присоединения линий; | 400/630/1000/1250 | 400/630/1000/1250 | 400/630/1000/1250 |
| — для присоединения трансформатора | 200 | 200 | 200 |
| 6. Ток электродинамической стойкости | 50 | 50 | 50 |
| на стороне ВН, кА | |||
| 7. Ток термической стойкости на стороне ВН | 20 | 20 | 20 |
| в течение 1с, кА | |||
| 8. Уровень изоляции по ГОСТ 1516.3: | нормальная изоляция | нормальная изоляция | |
| — с масляным герметичным трансформатором; | облегченная | облегченная | |
| — с сухим трансформатором с литой изоляцией | изоляция | изоляция | |
9. Габариты блоков, мм: | |||
| — толщина наружных стен; | 70 * 100 | ||
| — ширина блока; | -2500; 3000 | ||
| — длина блока; | -2000; 3000 * 7500 (с шагом 500 мм) | ||
| — высота блока | -2704; 3004; 3204 | ||
| 10. Высота приямка, мм | -1600; 1900 | ||
| 11. Исполнение крыши | односкатная/двускатная | ||
| 12. Срок службы, лет | 30 | ||
* По требованию заказчика
ОСНОВНЫЕ КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ
Основные конструктивные и массогабаритные характеристики БКТП приведены ниже.
Длина, ширина, высота блоков и их количество может изменяться в зависимости от набора электрооборудования,
определяемого электрической схемой, мощностью БКТП, БКРТП, БКРП и условиями эксплуатации УВН и УНН (одной или разными организациями).
Приямок и основной блок изготавливаются отдельно. Блоки легко объединяются в двух-блочную или многоблочную конструкцию. При этом они могут быть установлены как последовательно, так и параллельно.
БЛОК, ПРИ ШИРИНЕ 2500 мм
| Высота, мм | 2870 | |||||||||||
| Длина, мм | 2000 | 3000 | 3500 | 4000 | 4500 | 4700 | 5000 | 5500 | 6000 | 6500 | 7000 | 7500 |
| Вес, т | 7,4 | 9,6 | 11,2 | 11,8 | 13,7 | 14,6 | 14,9 | 16,2 | 17,3 | 18,7 | 20,1 | 23,1 |
| Высота, мм | 3070 | |||||||||||
| Длина, мм | 2000 | 3000 | 3500 | 4000 | 4500 | 4700 | 5000 | 5500 | 6000 | 6500 | 7000 | 7500 |
| Вес, т | 7,67 | 10,3 | 12,14 | 13,0 | 14,14 | 14,94 | 15,37 | 16,78 | 17,91 | 19,28 | 20,55 | 24,47 |
БЛОК, ПРИ ШИРИНЕ 3000 мм
| Высота, мм | 2870 | ||||
| Длина, мм | 5000 | 5500 | 6000 | 6500 | 7000 |
| Вес, т | 17,75 | 19,36 | 20,66 | 22,28 | 23,7 |
| Высота, мм | 3070 | ||||
| Длина, мм | 5000 | 5500 | 6000 | 6500 | 7000 |
| Вес, т | 18,3 | 19,94 | 21,28 | 22,93 | 24,39 |
ОБЪЕМНЫЕ ПРИЯМОК (ПОДЗЕМНАЯ ЧАСТЬ ТП)
Объемный приямок (ОП) представляет собой монолитную железобетонную конструкцию, который заглубляется в землю и устанавливается на подготовленную фундаментную площадку.
Предназначен для ввода кабельных линий, прокладки и подключения кабелей и секционных перемычек. Для доступа в объемный приямок предусмотрена съемная лестница. Снаружи приямки покрыты слоем гидроизоляции. Базовый ОП имеет высоту 1600 мм. Возможно изготовление высотой до 1900 мм
ПРИЯМОК, ПРИ ШИРИНЕ 2500 мм
| Высота, мм | 1600 | |||||||||||
| Длина, мм | 2000 | 3000 | 3500 | 4000 | 4500 | 4700 | 5000 | 5500 | 6000 | 6500 | 7000 | 7500 |
| Вес, т | 3,8 | 4,92 | 5,49 | 6,05 | 6,62 | 6,86 | 7,19 | 7,76 | 8,32 | 8,89 | 9,46 | 10,72 |
| Высота, мм | 1900 | |||||||||||
| Длина, мм | 2000 | 3000 | 3500 | 4000 | 4500 | 4700 | 5000 | 5500 | 6000 | 6500 | 7000 | 7500 |
| Вес, т | 4,27 | 5,49 | 6,11 | 6,73 | 7,36 | 7,81 | 7,98 | 8,6 | 9,22 | 9,84 | 10,46 | 11,77 |
ПРИЯМОК, ПРИ ШИРИНЕ 3000 мм
| Высота, мм | 1600 | ||||
| Длина, мм | 5000 | 5500 | 6000 | 6500 | 7000 |
| Вес, т | 8,43 | 9,08 | 9,73 | 10,39 | 11,04 |
| Высота, мм | 1900 | ||||
| Длина, мм | 5000 | 5500 | 6000 | 6500 | 7000 |
| Вес, т | 9,27 | 9,97 | 10,67 | 11,38 | 12,09 |
Gale Apps – Технические трудности
Приложение, к которому вы пытаетесь получить доступ, в настоящее время недоступно.
Приносим свои извинения за доставленные неудобства. Повторите попытку через несколько секунд.
Если проблемы с доступом сохраняются, обратитесь за помощью в наш отдел технической поддержки по телефону 1-800-877-4253. Еще раз спасибо, что выбрали Gale, обучающую компанию Cengage.
org.springframework.remoting.RemoteAccessException: невозможно получить доступ к удаленной службе [authorizationService@theBLISAuthorizationService]; вложенным исключением является com.zeroc.Ice.UnknownException
unknown = “java.lang.IndexOutOfBoundsException: индекс 0 выходит за границы для длины 0
в java.base/jdk.internal.util.Preconditions.outOfBounds(Preconditions.java:64)
в java.base/jdk.internal.util.Preconditions.outOfBoundsCheckIndex(Preconditions.java:70)
в java.base/jdk.internal.util.Preconditions.checkIndex(Preconditions.java:248)
в java.base/java.util.Objects.checkIndex(Objects.java:372)
в java.base/java.util.
ArrayList.get(ArrayList.java:458)
в com.gale.blis.data.subscription.dao.LazyUserSessionDataLoaderStoredProcedure.populateSessionProperties(LazyUserSessionDataLoaderStoredProcedure.java:60)
в com.gale.blis.data.subscription.dao.LazyUserSessionDataLoaderStoredProcedure.reQuery(LazyUserSessionDataLoaderStoredProcedure.java:53)
в com.gale.blis.data.model.session.UserGroupEntitlementsManager.reinitializeUserGroupEntitlements(UserGroupEntitlementsManager.java:30)
в com.gale.blis.data.model.session.UserGroupSessionManager.getUserGroupEntitlements(UserGroupSessionManager.java:17)
в com.gale.blis.api.authorize.contentmodulefetchers.CrossSearchProductContentModuleFetcher.getProductSubscriptionCriteria(CrossSearchProductContentModuleFetcher.java:244)
на com.gale.blis.api.authorize.contentmodulefetchers.CrossSearchProductContentModuleFetcher.getSubscribedCrossSearchProductsForUser(CrossSearchProductContentModuleFetcher.
java:71)
на com.gale.blis.api.authorize.contentmodulefetchers.CrossSearchProductContentModuleFetcher.getAvailableContentModulesForProduct(CrossSearchProductContentModuleFetcher.java:52)
на com.gale.blis.api.authorize.strategy.productentry.strategy.AbstractProductEntryAuthorizer.getContentModules(AbstractProductEntryAuthorizer.java:130)
на com.gale.blis.api.authorize.strategy.productentry.strategy.CrossSearchProductEntryAuthorizer.isAuthorized(CrossSearchProductEntryAuthorizer.java:82)
на com.gale.blis.api.authorize.strategy.productentry.strategy.CrossSearchProductEntryAuthorizer.authorizeProductEntry(CrossSearchProductEntryAuthorizer.java:44)
на com.gale.blis.api.authorize.strategy.ProductEntryAuthorizer.authorize(ProductEntryAuthorizer.java:31)
в com.gale.blis.api.BLISAuthorizationServiceImpl.authorize_aroundBody0(BLISAuthorizationServiceImpl.java:57)
на com.gale.blis.api.BLISAuthorizationServiceImpl.
authorize_aroundBody1$advice(BLISAuthorizationServiceImpl.java:61)
на com.gale.blis.api.BLISAuthorizationServiceImpl.authorize(BLISAuthorizationServiceImpl.java:1)
в com.gale.blis.auth.AuthorizationService._iceD_authorize(AuthorizationService.java:97)
в com.gale.blis.auth.AuthorizationService._iceDispatch(AuthorizationService.java:406)
в com.zeroc.IceInternal.Incoming.invoke(Incoming.java:221)
в com.zeroc.Ice.ConnectionI.invokeAll(ConnectionI.java:2706)
на com.zeroc.Ice.ConnectionI.dispatch(ConnectionI.java:1292)
в com.zeroc.Ice.ConnectionI.message(ConnectionI.java:1203)
в com.zeroc.IceInternal.ThreadPool.run(ThreadPool.java:412)
в com.zeroc.IceInternal.ThreadPool.access$500(ThreadPool.java:7)
в com.zeroc.IceInternal.ThreadPool$EventHandlerThread.run(ThreadPool.java:781)
в java.base/java.lang.Thread.run(Thread.java:834)
”
org.
springframework.remoting.ice.IceClientInterceptor.convertIceAccessException(IceClientInterceptor.java:348)
org.springframework.remoting.ice.IceClientInterceptor.invoke(IceClientInterceptor.java:310)
org.springframework.remoting.ice.MonitoringIceProxyFactoryBean.invoke(MonitoringIceProxyFactoryBean.java:71)
org.springframework.aop.framework.ReflectiveMethodInvocation.proceed(ReflectiveMethodInvocation.java:186)
org.springframework.aop.framework.JdkDynamicAopProxy.invoke(JdkDynamicAopProxy.java:215)
com.sun.proxy.$Proxy151.authorize(Неизвестный источник)
com.
gale.auth.service.BlisService.getAuthorizationResponse(BlisService.java:61)
com.gale.apps.service.impl.MetadataResolverService.resolveMetadata(MetadataResolverService.java:65)
com.gale.apps.controllers.DiscoveryController.resolveDocument(DiscoveryController.java:57)
com.gale.apps.controllers.DocumentController.redirectToDocument(DocumentController.java:22)
jdk.internal.reflect.GeneratedMethodAccessor302.invoke (неизвестный источник)
java.base/jdk.internal.reflect.DelegatingMethodAccessorImpl.invoke(DelegatingMethodAccessorImpl.java:43)
java. base/java.lang.reflect.Method.invoke(Method.java:566)
org.springframework.web.method.support.InvocableHandlerMethod.doInvoke(InvocableHandlerMethod.java:205)
org.springframework.web.method.support.InvocableHandlerMethod.invokeForRequest(InvocableHandlerMethod.java:150)
org.springframework.web.servlet.mvc.method.annotation.ServletInvocableHandlerMethod.invokeAndHandle(ServletInvocableHandlerMethod.java:117)
org.springframework.web.servlet.mvc.method.annotation.RequestMappingHandlerAdapter.invokeHandlerMethod (RequestMappingHandlerAdapter.java:895)
org.springframework.web.
servlet.mvc.method.annotation.RequestMappingHandlerAdapter.handleInternal (RequestMappingHandlerAdapter.java:808)
org.springframework.web.servlet.mvc.method.AbstractHandlerMethodAdapter.handle(AbstractHandlerMethodAdapter.java:87)
org.springframework.web.servlet.DispatcherServlet.doDispatch(DispatcherServlet.java:1067)
org.springframework.web.servlet.DispatcherServlet.doService(DispatcherServlet.java:963)
org.springframework.web.servlet.FrameworkServlet.processRequest(FrameworkServlet.java:1006)
org.springframework.web.servlet.FrameworkServlet.doGet(FrameworkServlet.java:898)
javax.
servlet.http.HttpServlet.service(HttpServlet.java:626)
org.springframework.web.servlet.FrameworkServlet.service(FrameworkServlet.java:883)
javax.servlet.http.HttpServlet.service(HttpServlet.java:733)
org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:227)
org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162)
org.apache.tomcat.websocket.server.WsFilter.doFilter(WsFilter.java:53)
org.apache.catalina.core.ApplicationFilterChain.
internalDoFilter(ApplicationFilterChain.java:189)
org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162)
org.apache.catalina.filters.HttpHeaderSecurityFilter.doFilter(HttpHeaderSecurityFilter.java:126)
org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189)
org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162)
org.springframework.web.servlet.resource.ResourceUrlEncodingFilter.doFilter(ResourceUrlEncodingFilter.java:67)
org.
apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189)
org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162)
org.springframework.web.filter.RequestContextFilter.doFilterInternal (RequestContextFilter.java:100)
org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:117)
org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189)
org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162)
org.
springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:102)
org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189)
org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162)
com.gale.common.http.filter.SecurityHeaderFilter.doFilterInternal(SecurityHeaderFilter.java:29)
org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:117)
org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189)
org.
apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162)
org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:102)
org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189)
org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162)
org.owasp.validation.GaleParameterValidationFilter.doFilterInternal(GaleParameterValidationFilter.java:97)
org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:117)
org.
apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189)
org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162)
org.springframework.boot.web.servlet.support.ErrorPageFilter.doFilter(ErrorPageFilter.java:126)
org.springframework.boot.web.servlet.support.ErrorPageFilter.access$000(ErrorPageFilter.java:64)
org.springframework.boot.web.servlet.support.ErrorPageFilter$1.doFilterInternal(ErrorPageFilter.java:101)
org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:117)
org.
springframework.boot.web.servlet.support.ErrorPageFilter.doFilter(ErrorPageFilter.java:119)
org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189)
org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162)
org.springframework.web.filter.FormContentFilter.doFilterInternal (FormContentFilter.java:93)
org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:117)
org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189)
org.
apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162)
org.springframework.boot.actuate.metrics.web.servlet.WebMvcMetricsFilter.doFilterInternal (WebMvcMetricsFilter.java:96)
org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:117)
org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189)
org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162)
org.springframework.web.filter.CharacterEncodingFilter.doFilterInternal (CharacterEncodingFilter.
java:201)
org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:117)
org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189)
org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162)
org.apache.catalina.core.StandardWrapperValve.invoke(StandardWrapperValve.java:202)
org.apache.catalina.core.StandardContextValve.invoke(StandardContextValve.java:97)
org.apache.catalina.authenticator.
AuthenticatorBase.invoke(AuthenticatorBase.java:542)
org.apache.catalina.core.StandardHostValve.invoke(StandardHostValve.java:143)
org.apache.catalina.valves.ErrorReportValve.invoke(ErrorReportValve.java:92)
org.apache.catalina.valves.AbstractAccessLogValve.invoke(AbstractAccessLogValve.java:687)
org.apache.catalina.core.StandardEngineValve.invoke(StandardEngineValve.java:78)
org.apache.catalina.connector.CoyoteAdapter.service(CoyoteAdapter.java:357)
org.apache.coyote.http11.Http11Processor./f4a0fe4ed814535.ru.s.siteapi.org/img/3b8ecdebd349b67f8a2f9640433baef4ac4b5126.jpg)
service(Http11Processor.java:374)
org.apache.coyote.AbstractProcessorLight.process(AbstractProcessorLight.java:65)
org.apache.coyote.AbstractProtocol$ConnectionHandler.process(AbstractProtocol.java:893)
org.apache.tomcat.util.net.NioEndpoint$SocketProcessor.doRun(NioEndpoint.java:1707)
org.apache.tomcat.util.net.SocketProcessorBase.run(SocketProcessorBase.java:49)
java.base/java.util.concurrent.ThreadPoolExecutor.runWorker(ThreadPoolExecutor.java:1128)
java.base/java.util.concurrent.ThreadPoolExecutor$Worker.
run(ThreadPoolExecutor.java:628)
org.apache.tomcat.util.threads.TaskThread$WrappingRunnable.run(TaskThread.java:61)
java.base/java.lang.Thread.run(Thread.java:834)

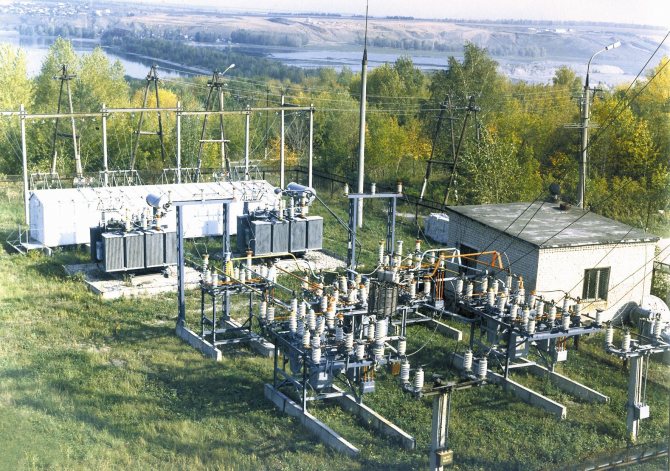

Передача и распределение – Надежность подстанции
Специализация MISTRAS по проверке и мониторингу трансформаторов и других объектов передачи и распределения ( T&D ) помогает предприятиям избегать незапланированных отключений электроэнергии и поддерживать свет в домах и на предприятиях.
Электростанции полагаются на активы по передаче и распределению ( T&D ) для доставки электроэнергии, распределенной в соответствующую сеть. Отказы трансформаторов могут вызвать сбои в выработке электроэнергии, которые могут иметь волновые последствия для всей сети, вплоть до полного отключения, что приводит к отключению электроэнергии для людей и сообществ.
MISTRAS предлагает диагностику и непрерывный онлайн-мониторинг силовых трансформаторов с использованием комбинации методов неразрушающего контроля ( NDE ) и методов мониторинга. В процессе эксплуатации раннее обнаружение неприемлемых условий может предоставить жизненно важную информацию, которая помогает поддерживать безопасную и надежную работу.
Мы предлагаем решения для осмотра, диагностических испытаний и мониторинга для:
- автоматических выключателей
- Подстанции с элегазовой изоляцией
- Высоковольтные шины
- Кабели высокого напряжения
- Приборные трансформаторы
- Устройство РПН
- Силовые трансформаторы
Традиционно подстанции часто выводятся из эксплуатации для оценки состояния на основе заранее определенного графика. Однако по мере того, как бюджеты на техническое обслуживание сокращаются, а силовое оборудование должно работать в течение более длительных периодов времени, MISTRAS помогает нашим клиентам T&D изменить свою философию обслуживания, основанную не на состоянии, а на времени.
Методы обеспечения надежности подстанции MISTRAS позволяют нам предоставлять информацию о состоянии блока, пока он остается в сети, без нарушения условий его работы.
В наших методах контроля используется междисциплинарный подход для обнаружения, локализации и оценки нескольких неисправностей трансформатора, в том числе:
- Дугообразование
- Проблемы с зажимом сердечника
- Дефекты компонентов устройства РПН
- Горячие точки
- Ослабленные соединения
- Механические дефекты
- Перегрев жил и проводников
- Частичный разряд (в процессе эксплуатации, а также во время заводских испытаний наведенным напряжением)
- Статическая электрификация
Услуги по обеспечению надежности подстанции MISTRAS направлены на ремонт и техническое обслуживание активов, чтобы помочь вашей электростанции T&D избежать простоев при одновременном увеличении производительности.
Наш широкий спектр возможностей предоставляет решения для всех активов и процессов на вашем предприятии для обнаружения дефектов любого типа, размера и серьезности, включая следующие услуги:
- Онлайн
- Акустическая эмиссия ( AE ) Диагностическое тестирование и непрерывный мониторинг
- Частичный электрический разряд ( HFCT )
- Вибродиагностические испытания и непрерывный мониторинг
- Инфракрасный
- Переходное напряжение земли ( TEV ) и ультразвук
- Анализ растворенного газа и испытания на влажность на месте
- Звуковые измерения
- Автономные службы
- Анализ частотной характеристики развертки
- Диэлектрическая частотная характеристика ( DFR )
- Сопротивление изоляции
- Контактное сопротивление
- Коэффициент трансформации трансформатора ( TTR )
- Сопротивление обмотки
- Первичный впрыск
Transformer Clinic™ от MISTRAS — это отраслевой эталон для определения пригодности и состояния работоспособности ваших силовых трансформаторов.
Transformer Clinic — это программное сервисно-системное решение, объединяющее многолетний опыт MISTRAS в области надежности подстанций и мониторинга трансформаторов с комплексным набором диагностических испытаний и скрининга в режиме онлайн/офлайн, а также на месте/лабораторных условиях.
Программа Transformer Clinic разбита на четыре этапа:
- ОБРАЗЕЦ
- ЭКРАН
- НАБЛЮДАТЬ
- МОНИТОР
Технические специалисты используют комбинацию тестов изоляционных масел на месте и в лаборатории, таких как анализ растворенного газа ( SGA ) и анализ качества масла, в качестве основных индикаторов, чтобы определить, какие проблемные области требуют более тщательного тестирования.
ЭКРАН – выборочное обследование С помощью методов полевого осмотра и выборочных проверок в режиме реального времени технические специалисты могут выявлять горячие точки и проблемные области, используя такие методы, как акустическая эмиссия, анализ вибрации, инфракрасное излучение и высокочастотный трансформатор тока.
Тестирование.
Поскольку некоторые симптомы проявляются только периодически, MISTRAS может рекомендовать наблюдение за трансформаторами в течение 24 часов с услугами ночного базового тестирования, чтобы убедиться, что все проблемы выявлены.
МОНИТОР – Непрерывный мониторинг состояния 24/7Чтобы гарантировать, что подстанции всегда остаются в работе, MISTRAS обеспечивает непрерывный 24/7 непрерывный мониторинг состояния с помощью технологии AE, чтобы обеспечить постоянный отчет о состоянии трансформатора.
Наши решения для мониторинга способны отслеживать один, несколько или весь парк силовых трансформаторов с помощью надежного и простого в использовании веб-приложения для мониторинга, генерируя в режиме реального времени сводки о состоянии и состоянии, предназначенные для улучшения вашей доступность трансформатора на рынке.
Услуги по проверке и испытанию силовых трансформаторов MISTRAS оказывает услуги по проверке и испытаниям силовых трансформаторов, чтобы предотвратить финансовое бремя отказа трансформатора, связанного с повреждением.
При многократном наличии неразрушающего контроля ( NDE ) и технологий испытаний на вибрацию технические специалисты могут неинвазивно выявлять неисправности в компонентах трансформатора, в том числе активные неисправности в эксплуатируемых активах.
MISTRAS помогает операторам T&D снизить эти риски, предоставляя следующие преимущества:
- Передача
- Устранение необходимости в запасном блоке на месте
- Избегайте капитальных затрат
- Предотвращение неорганизованных выбросов EPA
- Увеличение рабочей мощности
- Поддерживать гибкость диспетчеризации
- Распределение
- Сокращение незапланированных простоев
- Предотвращение рисков для бытовых потребителей
- Увеличение прибыли
- Снижение риска судебных исков и штрафов
Как электроэнергия подается в ваш дом
Вы когда-нибудь задумывались о том, как удобно щелкнуть выключателем или нажать кнопку и сразу же пользоваться всеми удобствами?
Это кажется таким простым; вам становится немного холодно или жарко, вы поднимаете или опускаете термостат; ваша семья проголодается, вы берете еду из холодильника и разогреваете ее в микроволновой печи или готовите еду на плоской плите; напряженный рабочий день, вы прыгаете в горячую ванну с водой; нужно знать, что происходит в мире, вы берете пульт и включаете телевизор.
Но как энергия попадает в ваш дом? Это сложный процесс, состоящий из многих шагов, посмотрите видео «Путь электричества» или вы можете более подробно узнать о каждом шаге ниже.
Система распределения
Система трансмиссии
Выработка электроэнергии:
Уголь
Природный газ
Гидроэнергетический -op, PowerSouth, которая производит или покупает электроэнергию и передает ее на большие расстояния по линиям электропередачи распределительным предприятиям, таким как CAEC. Наши подстанции — это точка, в которой инфраструктура электросетей становится распределительной. Распределительные подстанции понижают напряжение, поступающее от линий электропередач, чтобы начать процесс подачи электроэнергии в ваш дом. Много работы уходит на планирование новых подстанций или даже на модернизацию подстанций. CAEC использует долгосрочное прогнозирование для планирования новых подстанций, что напрямую влияет на надежность. Когда вы подписываетесь на обслуживание, независимо от ваших намерений в отношении этого счетчика, мы должны учитывать ваши текущие и будущие потребности в электроэнергии в этих прогнозах.
Размещение и строительство подстанции — непростой процесс; на самом деле, от этапа планирования до реализации требуется от двух до трех лет, чтобы завершить только один проект, стоимость которого составляет примерно 1,5 миллиона долларов.
Силовой трансформатор
Напряжение, поступающее на подстанцию, составляет 115 000 или 46 000 вольт, слишком высокое, чтобы подавать его непосредственно в ваши районы. Силовые трансформаторы используются для понижения напряжения до приемлемого уровня для подачи в ваши районы.
Распределительный трансформатор
Мы пока не готовы подключить электричество к вашему дому; напряжение, поступающее от силового трансформатора, в 25 000 или 13 200 вольт, все еще слишком велико, чтобы подавать его прямо в ваш дом. Оттуда мощность распределяется на мили (в зависимости от того, как далеко ваш дом от подстанции) линий электропередач, чтобы достичь распределительного трансформатора, который снова понижает мощность до уровня напряжения, необходимого для вашего дома, который составляет 120/240 Вольт.
. За последние пять лет стоимость трансформаторов выросла на 50 процентов, отчасти из-за роста стоимости материалов, а также из-за федеральных норм, требующих более высокой эффективности.
Сервисный ввод и счетчик
От распределительного трансформатора к вашему дому подключается служебный провод, который называется сервисным вводом. Если ваше обслуживание находится над головой, CAEC подключает служебный провод к вашему атмосферному напору, который является точкой соединения между объектами CAEC и домовладельцем. Если ваш служебный провод проходит под землей, CAEC подключает служебный провод к вашей подземной счетчиковой коробке. Связь, которая сделана на стороне источника счетчика, является точкой соединения между CAEC и участником. Коробка счетчика в обоих случаях позволяет CAEC измерять количество используемой энергии.
Электроэнергия в вашем доме
От коробки счетчика провод обычно соединяется с коробкой выключателя дома, которая служит механизмом безопасности для вашего дома.
На этом этапе ваша домашняя проводка вступает в игру и позволяет подавать энергию на ваши штепсельные розетки и выключатели света одним нажатием кнопки или щелчком выключателя.
Это относится только к нескольким основным элементам оборудования, которое мы используем для поддержания вашего питания более 99,9% времени. Некоторое другое жизненно важное оборудование, которое мы используем, включает выключатели высокого и низкого напряжения, регуляторы напряжения и грозовые разрядники. Этот процесс также не распространяется на обслуживание, которое мы должны выполнять, и персонал, необходимый для обеспечения того, чтобы созданная нами инфраструктура оставалась в отличном состоянии. Это включает в себя нашу программу управления растительностью, проверки линий и подстанций и другие важные программы.
Система передачи Вернуться к началу
Как мы узнали выше из нашего подробного рассмотрения системы распределения, требуется, чтобы многие части работали вместе, чтобы сделать систему передачи возможной.
Именно эта сеть, принадлежащая и обслуживаемая PowerSouth, поставщиком генерации и передачи CAEC, а также линии электропередач, принадлежащие Southern Company, делают возможным доставку электроэнергии нашим членам. А начинается все на заводе генерации:
Генерация
Производство электроэнергии начинается на электростанции, где такие источники топлива, как уголь, природный газ или гидроэнергия, используются для преобразования воды в пар в процессе нагрева. Например, на большинстве угольных электростанций куски угля измельчаются в мелкий порошок и подаются в камеру сгорания, где они сжигаются. Тепло от горящего угля используется для производства пара, который распределяется по всей станции.
Турбины/Генераторы
Поскольку пар представляет собой воду, находящуюся под высоким давлением, он направляется в турбину, где давление заставляет лопасти турбины вращаться с высокой скоростью. Вал соединен между турбиной и генератором.
Внутри генератора находится магнитное поле, которое производит напряжение или электричество примерно 15 000 вольт (В). Для удовлетворения потребностей в электроэнергии членов CAEC и потребителей других распределительных кооперативов PowerSouth требуется около 10-12 лет и от 700 до 3 миллиардов долларов, чтобы построить только одну генерирующую электростанцию.
Передающая подстанция
Электроэнергия высокого напряжения, вырабатываемая генератором, поступает на передающую подстанцию электростанции. Внутри подстанции большие трансформаторы преобразуют напряжение генератора в чрезвычайно высокое напряжение (диапазон 115 000–500 000 В), чтобы оно более эффективно перемещалось по линиям электропередачи к передающим подстанциям и передающим понижающим подстанциям.
Линии электропередач и опоры
После повышения до соответствующего напряжения мощность подается на систему электропередачи, состоящую из линий и опор, полностью или совместно принадлежащих PowerSouth.
PowerSouth обслуживает более 2200 миль линий электропередачи и более 300 подстанций в Алабаме и Флориде. Планирование и размещение нового передающего оборудования может быть длительным и утомительным процессом. Это часто связано с рядом сложных и критических экологических, экономических, социальных и технических вопросов, связанных с надежностью, которые необходимо изучить, прежде чем можно будет принимать решения и выдавать необходимые разрешения (т.е. воздействие на окружающую среду, право проезда). Исследование и исследование каждой из этих ключевых областей, а также действия по планированию и прогнозированию потребности и размещению передающего оборудования могут занять 10–20 лет, а фактическая реализация потребует еще от двух до пяти лет.
Коммутационная станция
Как только мощность достигает точки поставки, она проходит через процесс понижения (или снижения напряжения) на коммутационных станциях. Здесь напряжение 115 000–500 000 В понижается примерно до 115 000–46 000 В перед отправкой на первый компонент распределительной системы — подстанцию — и, в конечном итоге, к вам домой.
Планирование такой большой системы может занять годы или десятилетия и стоить миллионы долларов. Например, одна миля линии 115 000 В в сети электропередачи может стоить примерно 400 000 долларов — от планирования и разработки до реализации. Когда вы думаете о времени и усилиях, а также об инвестициях, необходимых для строительства и обслуживания тысяч километров линий для подачи электроэнергии в наши дома, ценность электричества становится гораздо более очевидной.
Производство электроэнергии: уголь Вернуться к началу
Знаете ли вы, сколько угля ежедневно расходуется в вашем доме? Каждый год средняя семья из четырех человек использует 3375 фунтов угля для нагрева воды; 560 фунтов — плита/плита; 256 фунтов — телевидение; и 37 фунтов-пылесос. Почти половина электроэнергии, используемой в Соединенных Штатах, вырабатывается на угле, и, учитывая огромные запасы этого вида топлива в США (известных запасов хватит почти на 300 лет), он даже используется с той же скоростью, что и сегодня.
Затраты, связанные с использованием угля, включают добычу, транспортировку, выработку электроэнергии и контроль выбросов, однако электроэнергия, работающая на угле, остается одним из самых дешевых источников энергии для потребителей. Итак, как уголь питает ваш дом? Начнем с шахт.
Добыча угля
Существует два основных способа добычи угля: добыча открытым способом и подземная добыча. Шахтеры добывают уголь из месторождений на уровне земли или вблизи него, используя метод открытой добычи. Наземные бригады удаляют землю, покрывающую уголь, и постепенно извлекают это ископаемое топливо. Затем горняки по закону обязаны вернуть землю в исходное или улучшенное состояние, известное как мелиорация. В районах, где залежи угля находятся глубоко под землей, горняки роют тоннели в земле и используют один из трех методов: обычный, непрерывный или лавный.
При традиционном методе шахтер использует длинную электрическую цепную пилу, чтобы разрезать полосу под угольной залежью, после чего участок взрывается.
После того, как взрыв разрыхлит уголь, горняки с помощью погрузочной машины и ленточного конвейера переносят уголь на поверхность земли для дальнейшей переработки. Напротив, при непрерывной разработке и добыче длинными забоями бурение или взрывные работы не используются. При этих процессах уголь соответственно разрывается или вырезается, а затем отправляется на обогатительную фабрику. На обогатительной фабрике рабочие используют машины для удаления камней и мусора перед промывкой, сортировкой и смешиванием угля перед его отправкой.
Шахтеры обладают высокой квалификацией и хорошо обучены использованию сложного современного оборудования. В среднем шахтеры работают 40 часов в неделю в холодных, шумных, сырых и темных условиях, получая при этом среднюю почасовую заработную плату в размере 21,57 доллара. В угледобывающей промышленности занято более 300 000 человек.
Транспортировка угля
Уголь в основном перевозится в США по железной дороге и баржами.
Альтернативные способы доставки включают грузовики, конвейеры и суда. На железнодорожный транспорт приходится 70% поставок угля на электростанции, что может привести к злоупотреблению рыночной властью (т.е. к повышению тарифов, низкому качеству и ненадежному обслуживанию), вызванному отсутствием конкуренции. С 2004 года ряд генерирующих и передающих кооперативов сообщают, что их железнодорожные перевозчики требуют 100-процентного повышения ставок по истечении срока действия их существующих контрактов.
PowerSouth (наш поставщик электроэнергии) Электростанция Charles R. Lowman, расположенная недалеко от Лероя, штат Алабама, получает уголь размером с мяч для гольфа на баржах по реке Томбигби и по железной дороге. По мере того как уголь выгружается на конвейер, уголь перемещается в большую складскую кучу, достаточно большую, чтобы обеспечить двухмесячный спрос.
Завод Лоумэн может хранить до 250 000 тонн угля. Учитывая высокий спрос, завод может сжигать до 5000 тонн в день, когда потребители потребляют много электроэнергии.
Следующим шагом в этом процессе является преобразование угля в электричество.
Преобразование угля в электроэнергию
Производство электроэнергии на угле — это процесс производства электроэнергии из энергии (углерода), содержащейся в угле. Процесс преобразования угля в электричество состоит из нескольких этапов:
1. Машина, называемая измельчителем (показана ниже), измельчает уголь в мелкий порошок.
2. Угольная пыль смешивается с горячим воздухом, что способствует более эффективному сгоранию. Вентиляторы первичного воздуха вдувают смесь через угольные трубы в топку.
3. Горящий уголь нагревает воду в котле, создавая пар.
4. Пар из котла вращает лопасти турбины, преобразуя тепловую энергию от горящего угля в механическую энергию, которая вращает турбину.
5. Вращающаяся турбина используется для питания генератора, машины, которая превращает механическую энергию в электрическую. Это происходит, когда магниты вращаются внутри медной катушки в генераторе.
6. Конденсатор охлаждает пар после его выхода из турбины. Когда пар конденсируется, он снова превращается в воду.
7. Вода закачивается обратно в котел, и цикл начинается снова.
Выработанное электричество затем начинает свой путь к вашему дому через систему передачи, как описано выше. Хотя основной процесс преобразования угля в электричество не изменился за 60 лет, достижения в технологии удаления выбросов привели к более чистому углю.
Технология «Чистый уголь»
Технологии чистого угля делятся на четыре основные категории: обогащение угля, контроль загрязнения для существующих установок, эффективные технологии сжигания и экспериментальное улавливание и хранение углерода. Исследования и разработки за последние два десятилетия привели к созданию более 20 новых, недорогих и экологически безопасных чистых угольных технологий. Фактически, PowerSouth инвестировала около 400 миллионов долларов в модернизацию оборудования на заводе Lowman для сокращения выбросов диоксида серы, оксида азота и ртути.
Три угольных энергоблока Lowman могут производить 556 мегаватт (достаточно для питания 300 000 домов и предприятий), сжигая примерно 1,5 миллиона тонн угля ежегодно. Благодаря внедрению усовершенствованных скрубберов выбросы двуокиси серы сократились примерно на 92,5 процента (всего 200 000 тонн), а выбросы оксидов азота сократились примерно на 80 процентов (18 000 тонн), при одновременном достижении попутного преимущества сокращения ртути при использовании в сочетании со скрубберами.
Хотя другие страны не отслеживают свои выбросы от угля, более чистые угольные технологии помогают снизить выбросы загрязняющих веществ здесь, в США. природного газа, но этот ресурс играет жизненно важную роль в производстве энергии. Природный газ — это топливо, которое требует очень небольшой обработки, чтобы его можно было использовать в промышленных процессах. Он имеет высокую теплотворную способность или содержание Btu и содержит мало примесей по сравнению с некоторыми другими ископаемыми видами топлива.
В энергетике природный газ исторически использовался для промежуточных и пиковых электростанций или станций, которые включаются в работу в периоды «пиковой» нагрузки, например, холодным зимним утром или жарким летним днем, когда большая часть населения использует большую нагрузку на электроэнергию. . В последние годы природный газ все больше и больше используется для производства электроэнергии с базовой нагрузкой.
От разведки и открытия до производства электроэнергии, прежде чем природный газ можно будет преобразовать в электричество, необходимо пройти несколько этапов — от обнаружения ресурса до его полного использования, вы поймете роль природного газа в обеспечении электроэнергией вашего дома.
Разведка
Природный газ находится под землей в месторождениях. Чтобы сделать обоснованные предположения о местонахождении этих месторождений, нужны геологи и геофизики, а также использование технологий. Этот процесс может занять от двух до 10 лет. Геологи обычно начинают с геологических исследований верхней части земной поверхности, ища характеристики, указывающие на наличие месторождений природного газа.
Как только вероятные районы определены, геологи используют такое оборудование, как сейсмографы (аналогичные тем, которые используются для регистрации колебаний землетрясений), магнитометры (для регистрации магнитных свойств) и гравиметры (для измерения гравитационных полей), чтобы исследовать состав земли под землей и определить, является ли окружающая среда благоприятной для месторождений природного газа. Если эти тесты положительны, затем выкапываются разведочные скважины, позволяющие геологам воочию увидеть подземные характеристики и подтвердить наличие отложений.
Добыча
Как только подтверждается, что район имеет высокую вероятность залежей газа, бурильщики начинают трехнедельный, круглосуточный процесс копания (в некоторых случаях более 20 000 футов ниже поверхности земли). ) в эти районы, где еще нет 100-процентной уверенности в наличии месторождений природного газа.
Бурильщики используют два метода: ударное бурение, при котором тяжелое металлическое долото поднимают и опускают в землю, создавая отверстие; или вращательное бурение, при котором для копания используется острое вращающееся долото (во многом похожее на ручную дрель).
Вращательный метод является, по большей части, наиболее распространенным видом бурения на сегодняшний день. При наличии природного газа строится скважина; если природный газ не обнаружен, площадка или «сухая скважина» очищается, и процесс поиска природного газа начинается снова. Например, с 1995-2005, 60 процентов скважин, пробуренных на природный газ, считались сухими.
При обнаружении отложений открывается канал на поверхность, и, поскольку природный газ легче воздуха, сжатый газ будет подниматься на поверхность практически без помех. В некоторых случаях электрический заряд посылается вниз по колодцу, разрушая скалу вокруг него. После срабатывания зарядов жидкий раствор для гидроразрыва под высоким давлением, состоящий на 99,51% из воды и песка, направляется в скважину, которая дополнительно разрушает породы, высвобождая природный газ. Поскольку газ легче раствора, он поднимается вверх по скважине для захвата. После подъема из скважины газ проходит через сеть трубопроводов для обработки и переработки.
Переработка
Природный газ, используемый в домах, сильно отличается от необработанного природного газа, добываемого из-под земли. Газ направляется на перерабатывающие заводы, где извлекаются избыток воды, жидкостей, серы, двуокиси углерода и углеводородов, в результате чего получается чистый природный газ.
Поступление на электростанцию
Переработанный газ поступает на электростанцию по магистральному газопроводу. Эта труба соединяется с газовой площадкой электростанции, где фильтры дополнительно удаляют примеси, а любая избыточная влага (например, вода или жидкие углеводороды) собирается и удаляется. Газовые станции также кондиционируют газ для оборудования, используемого в производстве электроэнергии, регулируя давление в соответствии с проектными требованиями турбины внутреннего сгорания (см. параграф ниже). Природный газ должен оставаться в «газообразном состоянии» и не конденсироваться в капли жидкости. Если природный газ конденсируется в виде углеводородов в более концентрированной форме, это может привести к повреждению внутреннего оборудования.
Одним из методов, используемых для поддержания требуемого газообразного состояния, являются газовые нагреватели, которые помогают поддерживать температуру природного газа выше точки росы.
Турбины внутреннего сгорания/Генератор
При достижении надлежащего давления и температуры газ поступает в турбину внутреннего сгорания, которая очень похожа на реактивный двигатель. В сочетании со сжатым воздухом, образующимся в передней части двигателя (также известной как камера сгорания), сжигание природного газа заставляет лопасти турбины вращаться. Турбина соединена с генератором через вал. Этот вал заставляет генератор вращаться и преобразует механическую энергию в электрическую, используя магниты и медную проволоку для создания электрического заряда. Затем эта мощность передается на повышающий трансформатор электростанции и распределительную станцию перед поступлением в систему передачи.
Система комбинированного цикла на природном газе
После того, как турбина сожжет природный газ, можно будет производить больше энергии за счет использования системы комбинированного цикла.
Эта система забирает тепло выхлопных газов из турбины (в диапазоне от 900 до 1150°F) и направляет его в парогенератор-утилизатор (HRSG).
Котел-утилизатор использует отработанные горячие газы для преобразования воды в пар. Затем этот пар направляется в паровую турбину, которая, как и турбина внутреннего сгорания, соединена с генератором для выработки электроэнергии. Пар направляется в конденсатор, который охлаждает пар, превращая его обратно в воду, где он повторно используется в котле-утилизаторе, и процесс вода/пар повторяется.
Производство электроэнергии: гидроэнергетика Вернуться к началу
В раннем возрасте нас учили, что электричество и вода несовместимы. Как бы это ни было правдой, знаете ли вы, что вода используется для выработки электроэнергии? Звучит странно, но одним из старейших источников энергии, который существует уже сотни лет, является гидроэнергетика, использующая воду для питания машин или производства электроэнергии.
Соединенные Штаты являются четвертым по величине производителем гидроэлектроэнергии в мире после Китая, Канады и Бразилии.
Гидроэнергетика является крупнейшим источником возобновляемой энергии для производства электроэнергии в Соединенных Штатах. В 2013 году на долю гидроэнергетики приходилось примерно шесть процентов от общего объема производства электроэнергии в США и 52 процента производства всех возобновляемых источников энергии. Общая мощность гидроэнергетики в США составляет около 100 000 мегаватт (МВт), обеспечивая электроэнергией более 28 миллионов американских домов. Кроме того, в США гидроэлектроэнергия производится в среднем по цене 7 центов за киловатт-час (кВтч) по сравнению с другими возобновляемыми источниками энергии, такими как ветер — 18 центов за кВтч, солнечная энергия — 13 центов за кВтч и биомасса — 10 центов за кВтч. .
Гидроэнергетика стала широко использоваться в начале 1880-х годов, когда была разработана технология передачи электроэнергии на большие расстояния.
- Плотина . Большинство гидроэлектростанций опираются на плотину, которая сдерживает воду, создавая большой резервуар.
- Водозабор – Ворота плотины открываются, и под действием силы тяжести вода проходит через напорный трубопровод, который ведет к турбине. Вода создает давление, когда течет по этой трубе.
- Турбина – Вода ударяет и вращает большие лопасти турбины, которая с помощью вала прикреплена к генератору над ней. Современные гидротурбины могут преобразовывать до 90 процентов доступной энергии в электричество.
- Генераторы — По мере вращения лопастей турбины вращается ряд электромагнитов на вращающейся части генератора. Гигантские магниты вращаются вокруг медных катушек, создавая электричество. После того, как генераторы производят электроэнергию, она передается на электроподстанцию, а затем передается в ваш дом.
- Отток – Использованная вода сбрасывается из турбины и иногда отводится по трубопроводам (отводам) и снова поступает в реку вниз по течению.
Вода в резервуаре считается запасенной энергией. Уровень резервуара над турбиной называется «напором» и определяет величину давления и объема, доступных для выработки электроэнергии.
Большее количество напора означает больше доступной энергии для выработки электроэнергии. Когда ворота открыты, вода, протекающая через затвор, превращается в кинетическую энергию, потому что она находится в движении. Вращающаяся турбина, в свою очередь, приводит в движение генератор.
Производство электроэнергии: ядерное Наверх
Пока Америка ищет решения в области экологически чистой энергии, существует одна форма эффективного производства чистой энергии, которую наша страна не исследовала в течение последних 57 лет, — атомная. По сравнению с другими странами, более активно использующими производство атомной энергии, в США в настоящее время имеется только 62 коммерчески эксплуатируемые атомные электростанции со 100 ядерными реакторами в 31 штате. На каждой атомной электростанции обычно работает от 400 до 700 человек.
Хотя ядерная энергия эффективна, требуется много шагов, чтобы превратить ее в пригодную для вашего дома форму энергии. Ниже мы рассмотрим, что нужно для использования топлива, такого как уран, и преобразования его в энергию для вашего дома.
Добыча полезных ископаемых
Производство ядерной энергии начинается в шахтах, где горняки ищут урановую руду, которая служит топливом для производства атомной энергии. Добытчики урана используют несколько методов получения этого химического элемента: добыча на поверхности (открытый карьер), подземная добыча и выщелачивание на месте. Подземная добыча урана требует тех же основных шагов, что и при добыче любого другого типа, например угля.
Измельчение
После того, как урановая руда извлечена из земли d, она должна быть обработана методом «измельчения», который включает в себя последовательность физических и химических этапов обработки. Конечный продукт помола образует желтый кек (названный за его порошкообразную текстуру и желтоватый цвет).
Конверсия и обогащение
Бочки с желтым кеком должны пройти еще один процесс, чтобы превратиться в топливо, которое можно использовать на электростанциях.
Природный уран состоит из двух типов: U-235 и U-238. Только U-235 можно использовать для производства энергии, но он составляет менее 1 процента природного урана. Так, чтобы уран можно было использовать в качестве топлива на атомной электростанции, дальность действия U-235 необходимо поднять или «обогатить» до газообразного состояния.
Чтобы понять, как происходит обогащение, представьте газообразные молекулы в виде частиц песка, взвешенных в воздухе. Все молекулы одно за другим продуваются через тысячи фильтров или сит. Поскольку более легкие частицы урана-235 движутся быстрее, чем более тяжелые частицы урана-238, через каждое сито проходит большее их количество. По мере прохождения большего количества сит концентрация U-235 увеличивается. Процесс продолжается до тех пор, пока концентрация U-235 не будет увеличена или обогащена до 3-5 процентов.
Производство топлива
Однако, прежде чем его можно будет превратить в ядерное топливо, газообразный фторид обогащенного урана превращается в двуокись урана — твердое вещество.
Затем его прессуют в керамические гранулы размером с кончик мизинца человека. Топливные таблетки вставляются и укладываются встык в тонкие термостойкие металлические трубки или топливные стержни, размер которых может варьироваться от 12 до 17 футов в высоту. Топливные стержни объединяются в топливные пучки, и в среднем в активную зону каждого реактора загружается 157 топливных пучков (каждый весит примерно 1450 фунтов). По мере истощения запасов урана-235 деление или процесс расщепления атомов замедляется, что требует замены топливных пучков каждые 18-24 месяца.
Производство электроэнергии
Когда пучки топлива помещаются в реактор, происходит процесс расщепления атомов урана при бомбардировке их свободными нейтронами, также известный как деление, который создает энергию, которая выделяется в виде тепла. Однако регулирующие стержни, изготовленные из химического элемента бора, помещаются в пучки топлива, чтобы замедлить или полностью остановить деление атомов урана, что дает электростанции возможность точно контролировать количество выделяемого тепла.
Тепло, выделяющееся при делении, направляется в реактор с водой под давлением (PWR), где он нагревает воду до 500°F, но не дает ей закипеть, как в скороварке. Затем парогенераторы берут речную воду и пропускают ее через трубы, содержащие нагретую воду PWR, для преобразования речной воды в пар. Затем пар направляется на турбины, чтобы начать процесс производства электроэнергии. Затем пар выпускается через градирни.
Утилизация
За год типичная атомная электростанция производит 20 метрических тонн отработавшего ядерного топлива. Атомная промышленность производит в общей сложности около 2000 метрических тонн отработавшего топлива в год. За последние четыре десятилетия вся отрасль произвела около 60 000 метрических тонн отработавшего ядерного топлива. Если бы использованные тепловыделяющие сборки были сложены встык и бок о бок, это покрыло бы футбольное поле глубиной около семи ярдов. Большинство атомных электростанций США хранят отходы либо в сухом хранилище на площадке, либо в бассейне с отработавшим топливом.
Поскольку вода является естественным радиационным барьером, отработавшее топливо загружают в герметичные стальные или бетонно-стальные контейнеры, известные как контейнеры, а затем аккуратно доставляют в облицованный сталью бетонный бассейн с водой для хранения.
Сухое хранение на месте осуществляется аналогичным образом, при этом отработанное топливо помещается в бетонные и стальные бочки, которые устанавливаются на специальную подушку. Каждая бочка может весить 300 000 фунтов и достаточно прочна, чтобы выдержать удар быстро движущегося грузовика или даже поезда без каких-либо повреждений.
Другие страны, такие как Япония, Россия и страны Европы, перерабатывают отработавшее ядерное топливо путем выделения урана и плутония из отходов топливных стержней, а затем повторно обогащают извлеченный уран для повторного использования в качестве топлива.
Безопасность прежде всего
Атомные станции США хорошо спроектированы, эксплуатируются обученным персоналом, защищены от нападения и подготовлены на случай чрезвычайной ситуации.
В дополнение к резервным системам, которые отслеживают и регулируют то, что происходит внутри реактора, американские атомные электростанции также используют ряд физических барьеров для предотвращения утечки радиоактивных материалов. Все, от топливных таблеток до топливных стержней, заключено в материалы, которые ограничивают радиационное воздействие. Все эти предметы также содержатся в массивной железобетонной конструкции, называемой защитной оболочкой, со стенами толщиной четыре фута. Отсутствие защитной конструкции помогло привести к аварии на Чернобыльской АЭС в России, чего не может произойти в Соединенных Штатах, поскольку все станции должны иметь защитные конструкции и другие средства безопасности.
Чтобы получить электричество, полученное из ядерной энергии, требуется много шагов. Однако ядерная энергетика позволяет нам иметь чистый альтернативный источник энергии. Если принять во внимание процесс планирования, который включает в себя метеорологические, сейсмические и демографические исследования, то строительство атомной станции от планирования до ввода в эксплуатацию может занять до 10-15 лет.
Но при этом эффективный источник энергии может обеспечить электроэнергией ваш дом.
Производство электроэнергии: возобновляемые источники энергии Вернуться к началу
Благодаря современным технологиям каждый день используются новые источники энергии. Возобновляемую энергию также называют «чистой» или «зеленой» энергией, потому что она практически не имеет выбросов и может быть восполнена за короткий период времени. Чаще всего используются четыре возобновляемых источника: ветер, солнечная фотоэлектрическая энергия, геотермальная энергия и биомасса. Гидроэнергия также является возобновляемым ресурсом, о чем уже говорилось выше.
Разработка возобновляемых источников энергии для коммерческого использования в зоне обслуживания CAEC, включая энергию ветра, солнца, геотермальной энергии и биомассы, считается экономически невыгодной по сравнению с более традиционными вариантами. Тем не менее, давайте посмотрим на процесс генерации этих природных топливных ресурсов.
Ветер
Ветряные машины (также называемые ветряными турбинами) используют лопасти для сбора кинетической энергии ветра. Когда дует ветер, он обтекает лопасти, создавая подъемную силу, подобно эффекту крыльев самолета, который заставляет их вращаться. Лопасти соединены с приводным валом, который вращает электрический генератор.
Стоимость коммерческих ветряных турбин варьируется от 1 до 2 миллионов долларов за мегаватт (МВт) установленной мощности. На разработку проектов может уйти более семи лет, а на этапе планирования — 2,5 года. Одна турбина мощностью 1 МВт, работающая с производительностью 45 процентов, будет генерировать около 3,9миллионов киловатт (кВт) электроэнергии в год, удовлетворяя потребности около 500 домохозяйств в год. Однако средняя ветряная турбина вращается примерно на 25 процентов. В США в ветроэнергетике занято около 85 000 человек.
Основная проблема использования ветра в качестве источника энергии заключается в том, что ветер носит непостоянный характер и не всегда дует, когда требуется электричество.
Энергию ветра нельзя хранить, и не все ветры можно использовать для удовлетворения спроса на электроэнергию в определенное время. Жизнеспособности ветряных электростанций в нашем регионе также препятствует более высокая стоимость строительства морских установок и риск разрушения ветряных электростанций из-за ураганных ветров, иногда возникающих на наших южных побережьях.
Многие потенциальные ветряные электростанции, где энергия ветра может производиться в больших масштабах, должны располагаться в местах, удаленных от населенных пунктов, где требуется энергия. Это ставит энергию ветра в невыгодное положение с точки зрения затрат на новые подстанции и линии электропередач.
Солнечная энергия
Солнечная энергия преобразуется в электричество с помощью фотоэлектрических (PV) устройств или «солнечных элементов». Солнечная энергия (тепло) кипятит воду; пар приводит в движение турбину; турбина вращает обычный генератор, который затем вырабатывает электроэнергию.
Строительство солнечной электростанции мощностью 10 гигаватт (ГВт) обойдется примерно в 100 миллиардов долларов, а для электростанции мощностью 500 мегаватт (МВт), которая может обеспечивать электроэнергией 100 000 домашних хозяйств, потребуется 4000 акров, тогда как для установки на природном газе мощностью 500 МВт потребуется 40 акров и угольный завод 300 соток. В нашем районе солнечная энергия будет обеспечивать около 15 процентов необходимой энергии в течение 24 часов, а в оставшееся время потребуется еще один источник топлива.
Геотермальная
Электростанции производят геотермальную энергию, используя сухой пар земли или горячую воду, добытую путем рытья колодцев. Либо сухой пар, либо горячая вода выводятся на поверхность по трубам и перерабатываются в электроэнергию на электростанции. Поскольку геотермальные электростанции используют меньшие площади земли, стоимость земли обычно ниже, чем у других электростанций.
Геотермальная энергия — это ресурс базовой нагрузки, доступный 24 часа в сутки, каждый день в году.
Он не зависит от погодных условий и не требует затрат на топливо. Однако бурение геотермальных резервуаров и их обнаружение может быть дорогостоящей задачей. Первоначальная стоимость поля и электростанции составляет около 2500 долларов США за установленный кВт в США и даже достигает 3000–5000 долларов США для небольшой электростанции мощностью менее 1 МВт. Бурение каждой смотровой скважины может сильно различаться в зависимости от геологических и других условий. Геотермальная энергия очень специфична для конкретного места, и наряду с теплом земли в процессе также могут рассеиваться токсичные химические вещества.
Соединенные Штаты производят в среднем 15 миллиардов киловатт-часов (кВтч) геотермальной энергии в год, и электростанции сосредоточены в основном в западной части страны.
Биомасса
Энергия биомассы включает газ метан из органических отходов, древесные отходы, побочные продукты фермы и этанол. Сегодня большая часть электроэнергии из биомассы вырабатывается с использованием парового цикла.
В этом процессе биомасса сжигается в котле для получения пара. Затем пар вращает турбину, которая соединена с генератором, вырабатывающим электричество.
Из этих ресурсов свалочный метан обладает самым высоким потенциалом для производства возобновляемой электроэнергии на юго-востоке. Чтобы высвободить метан, газ собирается из разлагающихся отходов с помощью ряда колодцев, стратегически расположенных по всей территории полигона. Скважины соединены серией труб, ведущих к более крупным трубам, по которым газ доставляется на электростанцию, вырабатывающую электроэнергию из возобновляемого топлива. Вся система трубопроводов находится под вакуумом, создаваемым воздуходувками на объекте, в результате чего из скважин вытекает свалочный газ. Как только воздуходувки доставляют газ на завод, двигатели внутреннего сгорания используют газ в качестве топлива и вращают генераторы для производства электроэнергии.
Преобразование свалочного газа (свалочного газа) в электричество снижает выбросы метана, который является парниковым газом, в 23 раза более мощным, чем углекислый газ.-09-16/NB4CcJblj7E_720x540_35e.jpg)
